Пинпоинтер своими руками: схема, описание. самодельный пинпоинтер

Содержание

Выбор пинпоинтера

Возникает другой вопрос, какой же пинпоинтер выбрать из всего представленного многообразия? Как ни странно, однозначного ответа нет. Опять же, на уважаемых и всеми известных форумах люди делают свой выбор в пользу 2-4 приборов, стоимость которых весьма внушительная.

Аргумент прост: все ими пользуются, приборы себя зарекомендовали

Но нужно понимать, что важно именно для Вас:

бренд;
наличие многочисленных функций;
надежность;
ребра на щупе;
цвет прибора;

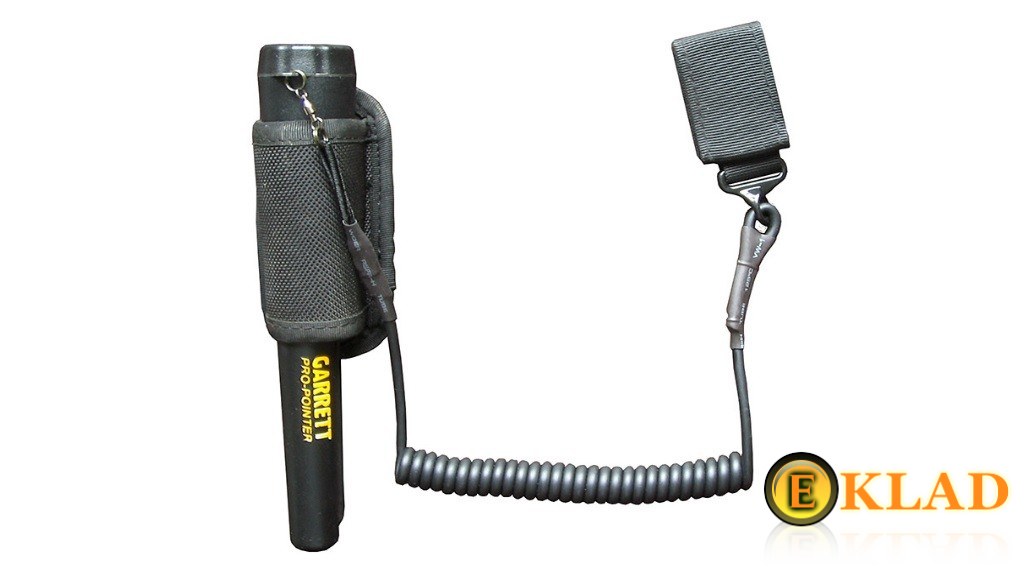

способ крепления к аммуниции… и так далее.

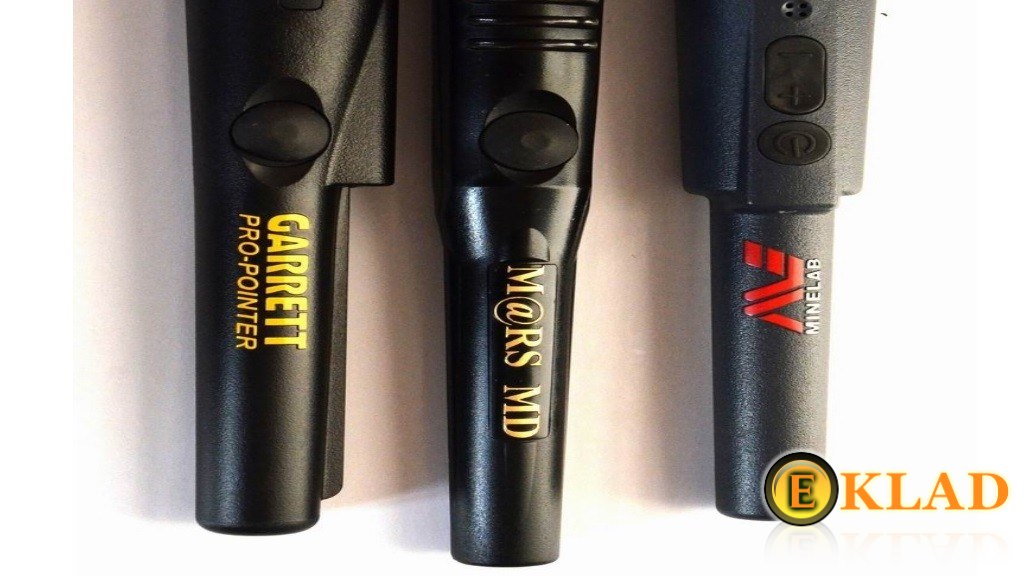

Известные производители пинпоинтеров

Так, есть пины с возможностью подсветки, вибрации, на некоторых можно регулировать чувствительность и включать/отключать один из режимов работы. А есть совсем простые устройства, которые не предоставляют пользователю особого выбора, но «пищат» на металл, что и требуется.

Да, многие обсуждают и такой параметр, как чувствительность пинпоинтера – наверное, это важно, но если катушка прибора «унюхала» находку, а пинпоинтер её пока не определяет, нужно всего лишь немного поработать лопатой

Если Вы готовы за дополнительный 1-2 сантиметра чувствительности пинпоинтера выложить половину стоимости начальных пинпоинтеров, значит можно присмотреться к приборам, которые являются лидерами на этом рынке

Если нет – возможно, стоит обратить внимание на пинпоинтеры бюджетного варианта, которые так же будут Вас радовать

Особенно польза от использования пинпоинтера заметна в случаях, когда поиск ведется в трудных и жестких условиях, а вокруг довольно много мелких предметов и их все необходимо собрать. Бывает и другая ситуация, когда монетка падает в траву, МД вроде и показывает её примерное местонахождение, но глазами найти её очень сложно. Приходится тратить время, становиться на колени и исследовать каждый сантиметр, «скашивая траву пальцами», перебирая каждый комочек земли. Пинпоинтер справится с этой задачей буквально за считанные секунды.

Просеивание земли перед катушкой

Многие камрады с хрипотой в горле доказывают, что водонепроницаемость пина – это супер важная характеристика

Да, это важно, так как на выходе возможно все, особенно если поиск ведется у рек и озер, в насыщенной водой земле. Но признаемся себе, что даже если производителем заявлено, что пинпоинтер водонепроницаем, лишний раз «испытывать» судьбу никто не будет

Точно так же, вы не поместите свой мобильный телефон в стакан с водой, если в инструкции прочитали, что он водонепроницаем.

Аккуратное пользование ведь никто не отменял. Это нужно понимать. Вот и получается, что если немного разобраться, и остудить «первый жар», то для копательского счастья можно приобрести достаточно много полезных вещей, при этом затраты будут вполне оправданы и не так велики, как это может показаться на первый взгляд.

Читайте на «Е-КЛАД»: Мини радиостанция – хороший девайс для кладоискателя

P.S. Но, так устроен человек, что спустя время, Вам вновь захочется чего-нибудь новенького; возможно на замену бюджетному пинпоинтеру придет новый, относящийся к линейке топовых моделей. И это правильно, всему свое время. Зато, в этом случае, Вы по-настоящему оцените все достоинства своего приобретения.

Маленький металлоискатель

Действительно, то и другое предназначено для поиска металлических предметов. Но есть принципиальные отличия. Металлоискатель представляет собой детектор поиска металлов, расположенных на довольно значительной глубине или разбросанных по внушительной площади. Соответственно и габариты подобного прибора оказываются довольно внушительными: в карман и даже рюкзак металлоискатель не спрятать, что, в свою очередь, становится причиной повышенного интереса к вашей персоне. То ли дело – пинпоинтер (калька с английского: pin – точка, point – указывать, т. е. «точечный указатель»). Таким образом, речь идёт о портативном металлоискателе, который, не претендуя на глубину сканирования, гарантированно сможет помочь отыскать артефакт, точное местонахождение которого хорошо известно, а желание при помощи лопаты перекопать всё вокруг отсутствует.

Кроме компактности, пинпоинтер может работать и под водой. Что позволяет совместить приятный отдых у водоёма с полезным поиском подводных раритетов.

Учитывая растущий спрос на рассматриваемые приборы, к их выпуску проявляют интерес многие отечественные и зарубежные фирмы. Приборы турецкого, немецкого, китайского производства регулярно появляются на профильном рынке. Каждая конструкция отличается определёнными особенностями своего применения, поэтому вначале разберёмся с тем, как работает пинпоинтер.

Зачем нужен пинпоинтер

На этот вопрос ответ можно дать одной фразой: «он увеличивает продуктивность и производительность поиска». Представьте себе: осень, слякоть, промозглый ветер с дождём — и на раскисшей пашне трое кладоискателей ищут монетки. Как действует человек с одним только МД и лопатой?

Пинпоинтер на осеннем поле

На половине копательских видео на YouTube мы видим одну и ту же картину — автор услышал сигнал, копнул, провёл катушкой над ямкой, потом над комом. По результатам копнул ещё раз или сразу положил металлоискатель на землю. Дальше начинается: руками разбивает комья земли, берёт горсть и машет ей перед катушкой. Нет сигнала? Следующую. И так далее.

В нашем случае махать приходится пригоршнями холодной, мокрой грязи. Руки ничего не чувствуют, перчатки промокли, рукава влажные по локоть, суставы ломит от холода. И находки, что попадают в хабарницу, уже не в радость — хочется побыстрее в тепло, принять добрую чарку горилки. А на часах всего 10 утра, поле большое. И камрады домой не собираются — у них-то всё в шоколаде. У перчаток испачканы большой и указательный палец.

Вот чтобы не страдать от пронизывающего холода, не губить единственную пару рук, отпущенную человеку на всю жизнь, и придуман пинпоинтер.

Пинпоинтер в летнем лесу

Допустим, не всегда дождь и слякоть. Бывает, что и по сухому копаем. Что же, пинпоинтер в такой ситуации лишний? Да ничего подобного! Пока условный «нищеброд» без пина разбирается с одной ямкой, его камрад с пином обработает 2-3-4. У кого будет лучший хабар при условии равномерного распределения находок по зоне поиска? Хором: «у камрада с пином!»

Читай также: Для чего тебе пинпоинтер и как его сделать своими руками?

А если МД зацепил сигнал между корнями дерева, что делать? Корни рубить, чтобы снова ком выкопать, разделить, помахать? Во-первых, лесник не будет рад испорченному дереву. Во-вторых, время — сколько надо будет минут, чтобы подрубить корни, вынуть грунт, помахать перед катушкой? Да и стоит ли монетка таких усилий? А вдруг там ходячка или вовсе пробка? Вот и думай, голова. Может быть, в следующий раз копатель не красивую шапку купит с логотипом любимого МД, а на пинпоинтер подкопит — с ним-то между корнями залезть вполне реально. В-третьих — совесть. Дерево погибнуть может. А кладоискатель, конечно, не ангел с белыми крылышками, но и не упырь какой-нибудь.

Пинпоинтер в предзимье

И ещё одна жизненная ситуация. Пока снег ещё неглубокий, по идее, можно копать. Но если земля замёрзла, её приходится рубить в буквальном смысле — лопатой или топором. Обидно разрубить пятак Екатерины II, да ещё и в приличном сохране? Ещё как обидно. А как узнаешь, где рубить, если у тебя только «большой» МД? Ответ — никак. Рубим и молимся, чтобы по монете не заехать.

Пинпоинтер в такой ситуации даст более точное представление о локализации находки в смёрзшемся коме и сделает удар топора менее волнительным.

Пинпоинтер в здании

Чердаки, подвалы, погреба — это не перечисление архитектурных элементов зданий. Это места, в которых довольно сложно искать металл с большим МД. И не размахнёшься, и штанга мешает. Можно, конечно, штангу убрать — но 5-12 дюймов катушки запихать в самый угол, да ещё и помахать всё равно вряд ли получится. В статике шансов больше — хотя бы махать не надо. Но всё равно неудобно

Подведём итог. С пинпоинтером легче искать и на обычном полевом выходе, и в лесу, и в зданиях. Особенно он полезен в экстремальных погодных условиях. Главное, что даёт пинпоинтер: больше целых находок за то же время.

Читай также: Pin WaterProof: подробный обзор характеристик, сравнение с конкурентами и видео с тестами

Что требуется от пинпоинтера

Итак, в необходимости пинпоинтера для обычного кладоискателя по старине, войне, монетам или на пляжу сомневаться не приходится. Что же должен содержать в себе современный пинпоинтер?

Первое — блок управления и катушку. Он должен обнаруживать металлические предметы на расстоянии 3-5 см от рабочей части корпуса. И не только «носиком», но и боковой поверхностью.

Второе — прочный корпус. Пинпоинтер должен дать возможность подкопать нетяжёлый грунт, разбить ссохшийся ком земли, поддеть нетолстый корень. Хорошо, если корпус будет водонепроницаемым, но это не обязательно.

Третье — громкий звук или дублирующая/альтернативная индикация. Если звук не слышен, если не нет виброрежима или светодиодной индикации — пин бесполезен. С тем же успехом можно тыкать в землю палочкой — её меньше жалко.

Всё остальное — подсветка, ребро для очистки перчаток на носике, индикатор заряда батареи, крутой логотип — можно, но не обязательно. Главная функция пинпоинтера — «булавочного указателя» — искать.

Читай также: Пинпоинтер Gold Hunter: подробный обзор, тесты, сравнение с другими моделями, отзывы владельцев

Простая схема пинпоинтера

Самым простым для сборки в домашних условиях пинпоинтером признан «Малыш-Fm». Он не отличается высокими техническими характеристиками, но выступает достойным аналогом дорогостоящих пинов.В нём используется модулятор линейного типа, который крепится вблизи регулятора чувствительности. Схема его сборки простая и понятная, а список необходимых деталей минимальный. Высокий показатель проводимости тока в нём достигается посредством установки стабилитрона. К нему крепятся контакты, и остаётся только присоединить питание.

Читай также: Как подобрать металлоискатель: категории выбора, рейтинг лучших металлоискателей!

Электронно-частотный пинпоинтер

Как сделать пинпоинтер в таком варианте, подскажет принцип работы частотомера. Схема сборки не вызовет особых затруднений. В основе функционирования лежит процесс работы электронного FM-частотомера. Присутствует дискриминация черных металлов, глубина поиска предметов ограничена 60 см, рабочая частота находится на уровне 19 кГц.

Все требуемые детали отличаются простотой и доступностью

Небольшое внимание нужно уделить конденсаторам, которые должны иметь термостабильные показатели. Таковыми могут быть модели К71 со старого советского мультиметра

Не рекомендуется применять керамические, они не подойдут.

Важно! От качества конденсатора напрямую зависит стабильность устройства!

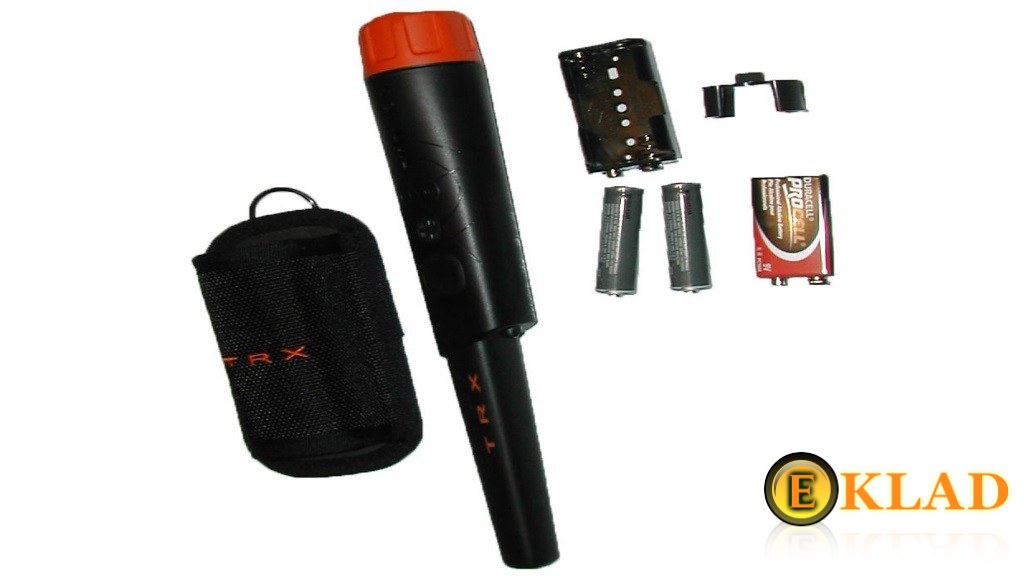

Источником питания для пинпоинтера могут послужить батарейки или иные аккумуляторные элементы с напряжением в 9-12 В. Непосредственно печатной плате понадобится лишь 10 мА, остальное «потянет » на себя динамик, альтернативой которого могут послужить наушники.

Чем не устраивает режим МД «пинпоинтер»

Вспомним кладоискателя, который машет комьями земли перед катушкой, стоящей на ребре. «Вот лошара!» — скажет диванный эксперт, ни разу не державший в руках металлодетектор. «У него же в МД пинпоинтер!»

Рисуем картину — копнул, разбил руками ком на более мелкие фрагменты, для чего опустился на колени. Потом снова встал на ноги, включил пинпоинтер на МД и нашёл один или несколько комьев с металлом. Если комья недостаточно крупные — повторил. Естественно, так никто не делает.

Статический режим «Пинпоинтер» в металлоискателе удобно применять для оконтуривания больших находок, для определения проекции — это ключевое слово — цели на поверхность грунта. Информации о глубине залегания режим «Пинпоинтер» не даёт, поэтому его довольно редко включают — если копаем лопатой, то плюс-минус 5 сантиметров по горизонту вообще не важны. Для поиска цели в комке глины режим пинпоинтера вряд ли поможет.

Пинпоинтер — что это такое и зачем он нужен?

Зачем нужен этот пинпоинтер? Таким вопросом задаются многие копатели-новички, которые полагают, что можно легко обойтись без подобного оборудования. Штатная монокатушка поначалу вполне многих устраивает, если не копать глубоко и не делать ямы широкими. В полной мере оценить пинпоинтер можно лишь в том случае, если его попробовать на практике и почувствовать разницу непосредственно при копании. Однажды поняв, насколько данное оборудование при локализации находки является эффективным, вы без него больше просто не захотите обходиться. Каждый копатель ценит собственное время и силы, поэтому предпочитает работать металлоискателем с дополнительным оборудованием.

Поиск различных предметов в земле сегодня интересует многих. Такое хобби является не только увлекательным. Если фортуна будет благосклонна, можно найти какую-нибудь ценную вещь для собственной коллекции. Также находку можно продать, неплохо заработав. Этот способ организации времяпрепровождения является активным и полезным вследствие пребывания на свежем воздухе и физических нагрузок.

Преимущества использования дополнительного оборудования

Начинающему копателю перед тем, как принять решение о приобретении целеуказателя, важно в полной мере понять преимущества его использования. Не у всех есть возможность взять такое оборудование напрокат

Поэтому информация из данной статьи для многих окажется полезной. Для начала отметим, что пинпоинтер – это специальное устройство, при помощи которого значительно сужается зона поиска. К основным преимуществам использования такого оборудования относятся следующие:

Значительная экономия времени копания. Сокращение времени поиска в отвале выбранной цели предоставляет возможность обойти большую территорию. Приобретение устройства позволяет легко и быстро локализовать цель, чтобы оперативно ее обнаружить.
Снижение трудозатрат. Без использования оборудования на расширение и углубление ямы уходит немало сил. С пинпоинтером становится просто понятно, где она заложена, что позволяет извлечь из земли зачастую при помощи одного копка.
Возможность поиска в темное время суток. Внешний светодиод есть практически на всех модификациях устройств. Это позволяет и после захода солнца не прекращать поиск. Наличие фонарика поможет быстро найти цель в грунте.

Описанные выше преимущества являются важными для каждого искателя. Дополнив металлоискатель пинпоинтером, они получают возможность существенно облегчить весь процесс поиска, заниматься любимым хобби в любое время, не тратить много времени на извлечение цели. Все это и обусловило такую популярность, которой пользуются пинпоинтеры среди профессиональных копателей и любителей.

Схема металлоискателя Малыш FM2

Редакция вовсе не претендует на хлеб других сайтов. Мы не станем давать подробнейшие пошаговые инструкции, схемы, микропрограммы — их достаточно в интернете. Опытные люди говорят, что сборка Малыша не представит трудностей даже начинающему радиолюбителю. Мы же ограничимся общим обзором.

Металлоискатель Малыш FM2 строится на одной интегральной микросхеме PIC12F675 или PIC12F629. Понадобиться ещё несколько сопротивлений и конденсаторов из магазина Радио. Встречаются версии, дополненные тремя транзисторами — при сборке придерживайтесь только одной схемы. Что характерно, транзисторы могут быть как в первой, так и во второй версии схемы — если требуется собрать пинпоинтер с улучшенными характеристиками, ищем Малыш FM2 v.2.

Назначение устройства

Пинпоинтер представляет из себя детектор обнаружения металла. Он определяет точное месторасположение металла на довольно небольшой глубине, ориентировочно порядка 5 см. Людей, занимающиеся поиском монеток или других ценностей из металла, вплоть до археологических, называют кладоискателями. Они работают с пинпоинтером в самых разнообразных местах: от официальных раскопок до отработанных отвалов. Заводские модели металлоискателей не всегда удобны для подобных целей, да и к тому же стоят немалых денег. Поэтому имеет смысл собрать собственный пинпоинтер по схеме. Прибор максимально эффективен для использования в недавно образовавшейся яме или отвальной россыпи грунта. Земля может быть рассыпана на плотный объем травы или большое количество листвы, что явно затрудняет обычный поиск для охотников за кладами. Знающие и опытные люди утверждают, что в данной ситуации пинпоинтер является лучшим выбором.

Технология изготовления

Изготовить плату довольно просто, но требует навыки по монтажу смд компонентов. Альтернативой может стать DIP –выводной элемент. Датчиком будет служить ферритовый стержень. Его можно взять со старого транзисторного приемника. По длине стержень должен составлять 105-15 см, а в диаметре -10 мм. Намотка катушек идет одна поверх другой. Используется изолированный провод из меди диаметром 0,3 мм. Витков получается по 200 шт.

Стоит уделить внимание полярности подключения. Если генерация отсутствует ( частота составляет 15 кГц), то нужно сменить концы любой обмотки

Параметры катушки (длина, диаметр стержня, провод) можно изменить. Но это повлияет на чувствительность.

Настраивать прибор нужно подбирая напряжение на втором выводе микроконтроллера. Делается это с помощью подстроечного резистора R2

Важно позаботится об отсутствии предметов из метала рядом с прибором. Так можно добиться максимальной чувствительности

Для ее измерения нужен вольтметр. Нужно взять прибор с большим сопротивлением. Отлично подойдет осциллограф. Не стоит проводить настройку на медной монете с диаметром 25 мм выше 5 см. прибор станет чувствительным к действию магнитного поля земли.

Принципиальная схема пинпоинтера

Основополагающие положения модели устройства заключаются в следующих параметрах:

схема проста в исполнении и легко повторяема;
границы чувствительности: для монетообразных предметов — 5 см и 25 см — для объектов более крупного объема;
определен режим функционирования как статический;
зона действия срабатывания прибора – вперед и круговое направление;
наличие тональной регулировки;
индикация звуком и светом;
функционирование чувствительности прибора в автоматическом режиме;
параметр напоминания в виде сигналов;
необходимое потребление — порядка 5 мА;
питание – от 2,5 до 5 В в зависимости от конфигурации;
габариты устройства – 12х40 мм.

При сборке пинпоинтера своими руками необходимо учитывать базовый принцип его работы – уровень качества измерения колебательного контура. При приближении к нему металлического объекта происходит потеря мощности энергии. В итоге данного процесса снижается амплитуда сигнала на контуре.

Для повышения чувствительности прибора в сборке лучше использовать конденсаторы пленочного типа С2 и С3. Излучающий элемент ZP-1 должен быть пьезокерамическим.

Как правильно пользоваться пинпоинтером

Перед каждым выходом в поля обязательно проверяйте уровень заряда батарей. Если это аккумуляторы — не поленитесь их подзарядить. В противном случае, пин иногда начинает подглючивать: постоянно пищать, порой теряется глубина детекции. Если используете обычную батарею (элемент питания), в рюкзак желательно бросить и запасную батарейку, чтобы не оказаться в ситуации, когда в самый неподходящий момент приборчик оказался бесполезным куском пластика и электроники в ваших руках.

Не забываем про уровень заряда батареи или берем запасную в рюкзак

Включив пинпоинтер, старайтесь долго не держать его во включенном состоянии, иногда это приводит к появлению спонтанных звуков, да и батарея быстрее теряет заряд. При поиске пином в яме, все движения должны быть плавными, при резких ударах пинпоинтера о стенки ямки, возможно появление сигнального звука, который к находке не имеет никакого отношения.

Старайтесь, чтобы пинпоинтер не был долго включённым

Включать пинпоинтер нужно вне ямки, так как если пин будет включен над металлическим объектом, это послужит для него некой дискриминацией и до следующего выключения-включения он на данный металл реагировать не будет. Попробуйте прислонить к пинпоитеру гвоздь и включить его — в результате прибор не будет реагировать на гвоздь. Та же история и с монетами, другими находками. Поэтому, включайте пинпоинтер над ямкой.

Включайте пинпоинтер вне ямки

Читайте на «Е-КЛАД»: Поиск на всех металлах

При работе во влажной среде обращайте внимание, чтобы вода не попадала в технологичные отверстия (в отверстия динамика, например), хотя производители и заявляют (и это правда, примеров тому масса), что пинпоинтер водостойкий

Но лишний раз не стоит «испытывать» судьбу. Ну и последнее, но очень важное замечание

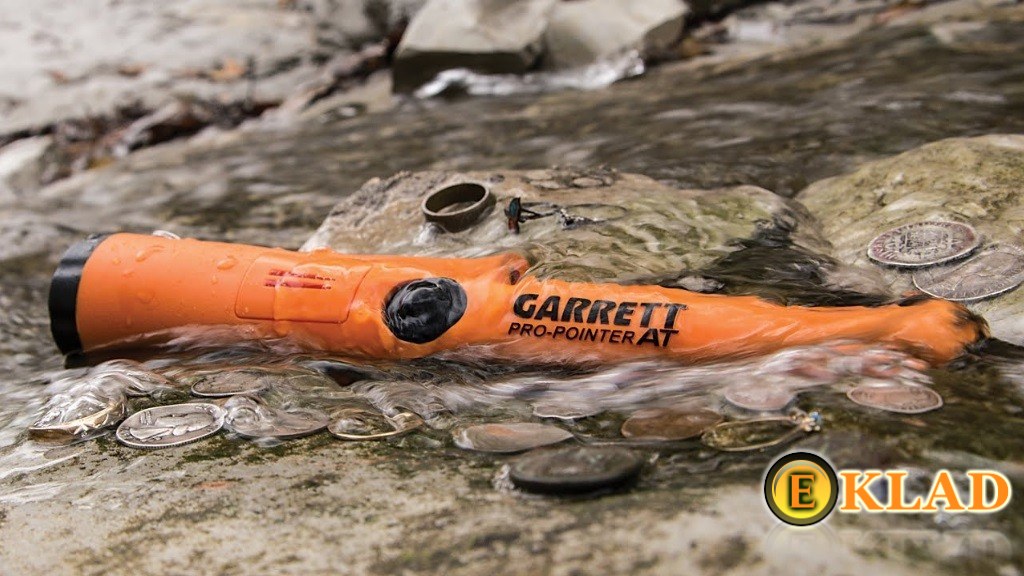

Не каждый пин, может находится под водой

При поиске часто проверяйте свой пинпоинтер, не потерялся ли он? Лучше это делать каждые 15-20 минут, так как за это время Вы далеко не уйдете от вероятного места потери своего прибора и ещё будет шанс его найти. Чтобы не потерять пинпоинтер, придумано много разных способов, о которых мы уже писали, но почему-то именно пинпоинтер входит в список предметов, которые чаще всего теряются кладоискателем. Не забывайте об этом!

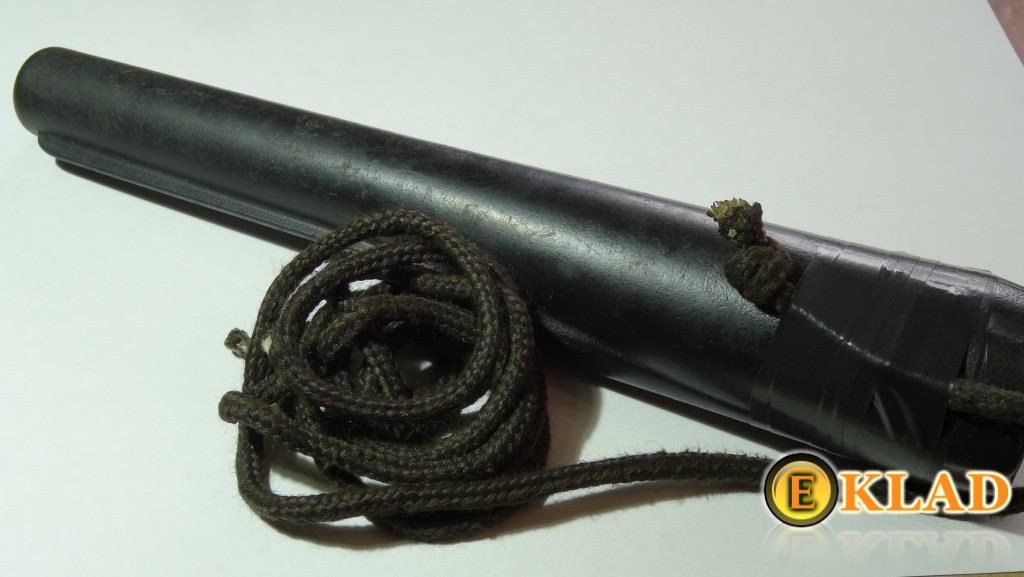

Пинпоинтер очень часто теряется кладоискателем

В общем, советы простые, но все это опыт многих камрадов, людей, кто постоянно делится своим нажитым опытом и знаниями во благо будущих поколений. Надеюсь, что и у Вас появятся свои наработки, которыми Вы когда-нибудь поделитесь с такими же любителями походить с металлодетектором

Читайте на «Е-КЛАД»: Защита для катушки металлодетектора

Технические характеристики

Малыш FM2, несмотря на всю простоту, имеет вполне достойные показатели. Глубина обнаружения до 15 см — вполне сопоставимо с младшими аськами или 200i с их штатными монокатушками или Minelab Go Find 11. При этом размер катушки, габариты и вес прибора зависят только от прямизны рук изготовителя и выбранных материалов.

Работает прибор как частотомер на 19 кГц.

Питание прибора стандартное — Крона на 9 В. В принципе, если найдётся какой-то альтернативный источник напряжением до 12 В — тоже будет хорошо.

Размер катушки и её форма определяют, будет ли Малыш работать как пляжный металлоискатель, либо как пинпоинтер.

Технология сборки

Сам по себе процесс изготовления пинпоинтера своими руками несложный, но все-таки потребует определенные умения по работе с СМД-компонентами. Другим вариантом может послужить DIP-выводящий элемент. Ферритовый стержень, который можно демонтировать с ненужного транзисторного приемника, станет датчиком. Стержень должен иметь порядка 110 см в длину и равняться 10 мм в диаметре. Намотка в катушках происходит по принципу накладывания одной на другую. Материалом для нее должен послужить провод в изоляционной обмотке. Провод должен быть медным с диаметром в 0,3 мм. Необходимое количество витков должно составлять по 200 штук.

Особое внимание стоит обратить на полярность подключения в самодельном пинпоинтере. При отсутствии генерации, частоте в 15 кГц нужно поменять крайние точки любой обмотки

Характеристики катушки (такие как длина, провод, диаметр стержня) можно поменять. Но стоит помнить о том, что напрямую повлияет на чувствительность прибора.

Настройка пинпоинтера проводится путем подборки напряжения в области второго вывода самого микроконтроллера. Сделать это нужно при помощи подстроечного резистора R2. В момент проведения настройки вокруг аппарата не должно присутствовать никаких металлических предметов. Это позволит достичь максимально эффективной чувствительности. В измерении поможет вольтметр. Для этого понадобится устройство с высоким уровнем сопротивления, например осциллограф.

Польза пинпоинтера

Но вернемся к нашей непосредственной теме. Одним из предметов, которые существенно облегчают поиск можно с уверенностью назвать пинпоинтер. На рынке представлено много моделей (порядка 5-10 брендов), которые с успехом выполняют свою функцию, и это не считая самоделок, которые, по мнению многих людей с МД вполне пригодны для использования в полевых условиях и имеют право быть.

Пинпоинтер – это, грубо говоря, миниатюрный металлодетектор, с помощью которого можно исследовать выкопанную ямку или порыться в отвале земли. Стоимость данного прибора варьирует: есть именитые бренды, а есть и более простые, но выполняющие свою функцию приборы, которые реально взять за треть от стоимости именитого бренда.

Пинпоинтер для удобства копа

Причем, не забывайте, что всегда можно найти приборы немного Б/У, там и цена чуть ниже

Вроде бы дорого, вроде бы и руками можно исследовать комки земли, поочередно поднося их к катушке прибора, зачем же тогда вообще нужен пинпоинтер? Все дело в том, что благодаря пинпоинтеру можно существенно ускорить сам процесс поиска, а иногда это важно!. Далее, данный прибор весьма кстати, когда искомая цель настолько мала, что отвал земли придется перебирать довольно долго

А представьте, что земля сырая, почти жижа, в ямке вода и так далее… Руки и одежда в таких условиях за пару минут станут грязными, о нормальном и культурном поиске и времяпрепровождении тут и речи идти не может

Далее, данный прибор весьма кстати, когда искомая цель настолько мала, что отвал земли придется перебирать довольно долго. А представьте, что земля сырая, почти жижа, в ямке вода и так далее… Руки и одежда в таких условиях за пару минут станут грязными, о нормальном и культурном поиске и времяпрепровождении тут и речи идти не может.

Поиски в плохих условиях может облегчить пинпоинтер

Благодаря пинпоинтеру данной проблемы не существует, так как щупом прибора можно исследовать самые загрязненные участки, порыться в месиве, в мутной воде, при этом Вы останетесь чистым, а находка будет найдена и точно определена.

Как правило, начинающие поисковики не сразу покупают пинпоинтер, и это правильно, так как нужно осознать сам процесс поиска, понять, как ведется поиск, и необходимость данного прибора обрисуется сама собой. Тогда и потраченных денег будет не жаль.

Читайте на «Е-КЛАД»: Лопата бывает только Фискарс

Изготовление датчика

Схемы металлоискателей для разных устройств полностью отличаются друг от друга. Однако качественно собранный датчик может использоваться как универсальный для различных металлоискателей, работающих по одному принципу работы.

Для обмотки датчика используем лакированный провод ПЭВ или ПЭЛ диаметром 0,5 – 0,7 мм, который без проблем можно найти в магазине или старых кинескопных телевизорах и мониторах (рис. 2).

При диаметре катушки 20 см наматываем 100 витков провода. При других диаметрах изменяем количество витков, рассчитывая, что при 25 и 15 см диаметра наматывается 80 и 120 витков соответственно. После выполнения обмотки плотно обматываем ее изолентой, оставляя с запасом начало и конец провода.

Изготавливаем экран Фарадея, чтобы исключить различные помехи в катушке и микроконтроллерах. Необходимо обмотать катушку поверх изоленты пищевой фольгой. В конце обмотки фольгу не соединяем и оставляем разрыв в 2-3 см. Поверх фольги наматываем вразброс немного неизолированного провода маленького сечения (рис. 3).

В нескольких местах можно выполнить пайку провода и фольги. Все это снова обматываем изолентой.

После произведенных действий у нас должна получиться изолированная катушка с двумя вывода обмотки и выводом экрана. Соединяем их с экранированным кабелем от видео или аудиоаппаратуры. Экран кабеля соединяем с проводом от фольги, а жилы кабеля с проводами от катушки. Все это пропаиваем и надежно изолируем изолентой. На конце кабеля приделываем штекер с качественными контактами. Лучший вариант, если они позолоченные или серебряные. Штекер можно найти в кабелях для различной аппаратуры, там же берем и разъем.

Остается сделать корпус для катушки. Можно использовать два круглых диска из диэлектрического материала – фанеры, толстого картона или пластика. Между дисками помещаем обмотку. Затем пластмассовыми креплениями, которые можно приобрести в сантехническом магазине, плотно скрепляем эти два диска. Для поиска в водной среде можно герметизировать датчик эпоксидной смолой или специальными герметиками.

На верхнем диске прикручиваем или приклеиваем ушки из пластика или другого диэлектрического материала. Они понадобятся для крепления к штанге (рис. 4).
