Фиксаторы для арматуры: какие бывают и зачем нужны? виды, советы по выбору и установке фиксаторов (стульчиков, звёздочек, стоек, кубиков)

Содержание

Чем обеспечивается защитный слой?

Расположение элементов армирующего каркаса перед бетонированием может быть выверенным, с соблюдением нужного расстояния до стенок опалубки и основания. Но не исключена возможность смещения отдельных элементов от потока свежего бетона при заполнении и уплотнении объема. На всех стадиях получения железобетонной конструкции положение металлических элементов и всего каркаса останется стабильным, если будут использоваться фиксаторы защитного слоя арматуры. Поговорка о малом, но не менее дорогом, золотнике очень актуальна в применении к ним.

Положительные качества изделий и преимущества от их использования:

Фиксаторы изготавливают из прочного пластика – материала, устойчивого к коррозии, перепадам температуры, воздействию агрессивных веществ.
Прочность изделий позволяет сохранять стабильность геометрической формы и размеров, создавать усиленный армирующий каркас для нагруженных конструкций.
Универсальность – их можно подобрать для любого вида и размера арматуры, различного способа ее крепления, обеспечения нужной толщины защитного бетонного слоя.
Пластиковые подставки для арматуры также применяют при бетонировании конструкций с каркасной основой из композитных материалов.
Массово производимые фиксаторы взаимозаменяемы.
Металлический каркас будущей железобетонной конструкции собирается легко, быстро, без применения сварки или проволоки для фиксирования определенного положения прутьев относительно друг друга и опалубки.
Исключают появление каркасной сетки над бетонной поверхностью и удерживают ее в зафиксированном положении.
Опора для металлической арматуры не дает растрескиваться бетону, потому что минимизирует искривление и деформацию прутьев под значительным весом сооружения.
Помогают поддерживать постоянной необходимую толщину защитного слоя.

Изготовленные из пластика фиксаторы являются расходным материалом, который остается в залитом бетоне. Очень редко, являясь элементом опалубки, подставка под арматуру может быть многоразового использования. Работа с таким изделием (например, фиксатор арматуры типа конус) предусматривает демонтаж и заполнение раствором оставшейся полости.

Ориентация арматуры влияет на классификацию применяемых вместе с ней фиксаторов, которые могут быть:

опорными – для фиксации положения каркаса в горизонтальной плоскости;
стеновыми – для вертикально направленной арматуры (наиболее применяемый — фиксатор арматуры звездочка);
универсальными – сочетающими возможности первых видов;
специальными – для применения в особых случаях и конкретных ситуациях; к таким фиксаторам можно отнести заглушки и трубки, которые создают необходимую полость в бетоне и обеспечивают нужное расстояние до арматуры от поверхности будущего изделия.

Оптимальный принцип размещения фиксаторов в теле будущего изделия – шахматный порядок. При таком расположении рекомендуемый интервал между ними – 50-90 см. Конкретное значение подбирается с учетом габаритов металлического каркаса, сечения его прутьев и особенностей конструкции самих фиксаторов. Согласно строительных правил обычный расход фиксаторов арматуры составляет 4-10 шт/м2.

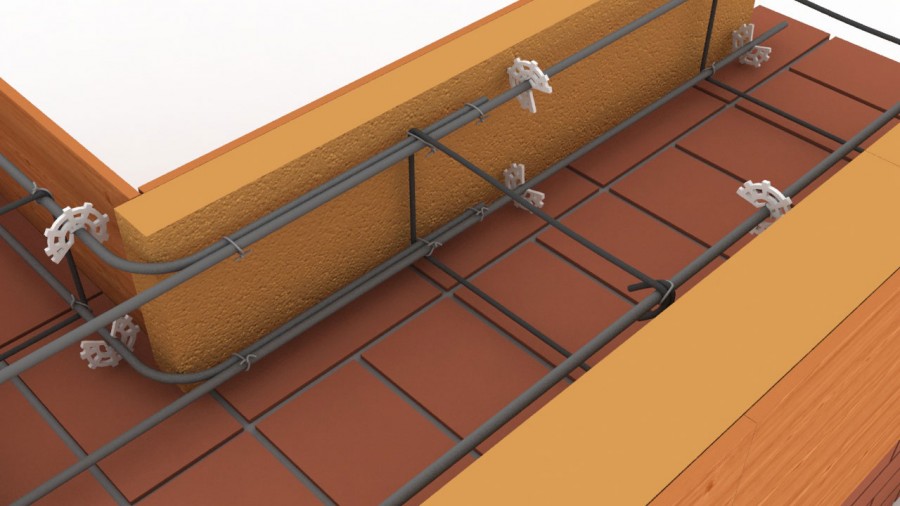

Сетка на пластиковых подставках для арматуры, расставленных в шахматном порядке, через 80 см, расход 5 штук на метр квадратный.

Бетонные фиксаторы: как сделать самостоятельно

Как и пластиковые, бетонные фиксаторы бывают промышленного производства, но используются, в основном, для больших объектов, и в продаже их найти сложно. Однако самостоятельно изготовить такие опоры может каждый, если есть время возиться с формами, заливкой и сушкой. Некоторые не заморачиваются с формованием и делают «нашлепки» из раствора или выкладывают конусом прямо по месту, но лучше все же потратить время.

Бетонные подставки чаще всего двух типов:

Если вставить в бетон проволоку, получатся не просто опоры, а настоящие фиксаторы арматуры.

Посмотрите видео Антона Вебера, там процесс изготовления бетонных фиксаторов для ЗС. Собираете опалубку прямоугольником, заливаете жестким бетоном или пескобетоном, пока раствор не схватился, вставляете петли из вязальной проволоки, нарезаете массу на квадраты (5-7 см). После застывания бетона вытряхиваете из формы и ломаете по прорезям.

Работоспособность метода подтверждена.

Вчера попробовал сделать пилотную партию, сегодня остался доволен результатом, высыпал первые кубики на денек в воду, сделал следующую заготовку.

Ещё один неплохой способ: отрезаете донышко от простой пластиковой бутылки (с бугристым рельефом), заполняете его жёстким раствором (мало воды) и, как куличики в детстве из песка, выкладываете на плоское основание, застеленное плёнкой, через несколько дней подставки готовы.

У нас подставки не продаются и не продавались никогда. Привез из Питера 25-35 мм подставки, а под заезд в гараж они маловаты, на форуме попадалось упоминание о том, что можно вот так, как в детстве, лепить. Слепил.

Трубная альтернатива

Пластиковые трубы – можно подобрать любой диаметр и толщину трубы в зависимости от типа основания, нарезать нужную длину, для надежной фиксации даже сделать пазы под сечение арматуры. Этот способ востребован среди наших умельцев, так как и толщина слоя выдерживается, и параметры монолита не ухудшаются.

Можно ставить на обрезки 50 мм пластиковой канализационной трубы, резать можно на ту высоту, какую требуется. У меня получилось около 4-6 штук на погонный метр ленты шириной 40 см, при 12-ой арматуре (8 ниток в хомуте). От погружения в песок я подкладывал кусочки рубероида.

Труба может быть и больше.

Я использовал обрезки 100 мм канализационной пластиковой трубы, где-то 7-8 см высотой напилил и поставил.

Нарезаете из трубы ПНД 32 или 40 мм колечки нужной высоты и вертикально их ставите на крышки для консервирования. По щебню крышки, как правило, не нужны.

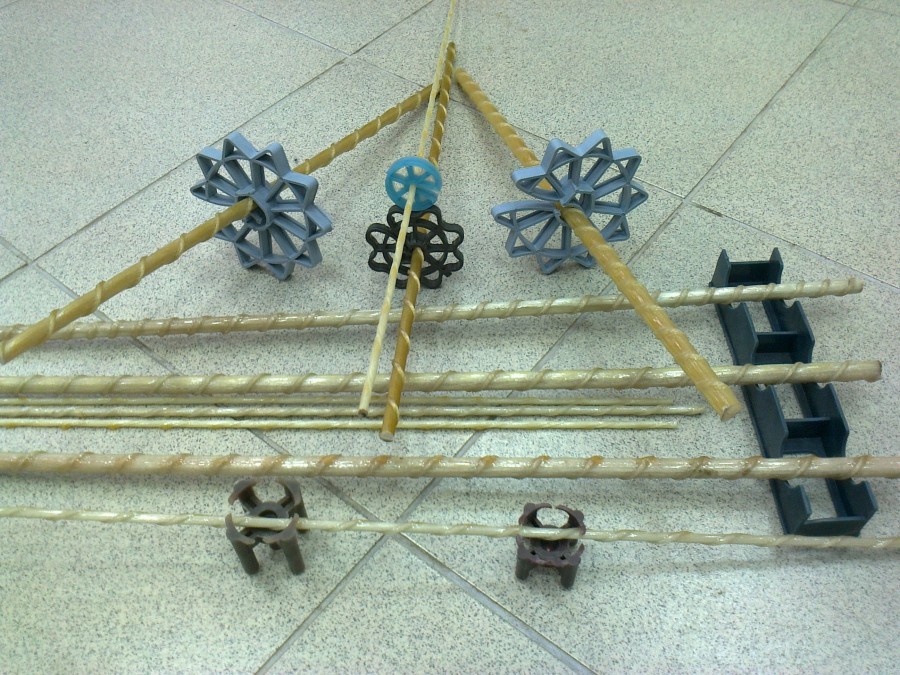

Фото фиксаторов для арматуры

Также рекомендуем просмотреть:

Особенности холоднокатаного листа
Технические особенности горячекатаного листа
Инструкция, как выбрать двутавровую балку
Выбираем трубы ВГП по уму
Как выбрать и рассчитать швеллер
Стальной рифленый лист
Какие лучше столбы для забора
Металлическая кровля
Размеры металлического уголка
Технология вязки арматуры для фундамента
Арматурная строительная сетка
Какой оцинкованный лист выбрать
Какую сетку рабицу выбрать
Какие особенности имеет оцинкованная проволока
Как выбрать профильную трубу
Оцинкованная сварная сетка в рулонах
Какая арматура нужна для фундамента
Забор из металлического штакетника
Композитная стеклопластиковая арматура
Стальная низкоуглеродистая оцинкованная проволока
Как выбрать и положить профнастил для крыши
Какой профлист лучше для забора
Все виды колючей проволоки
Что такое нихромовая проволока
Изготовление и применение стального круга
Как выбрать оцинкованный профнастил
Как подобрать сварочную проволоку

Виды креплений

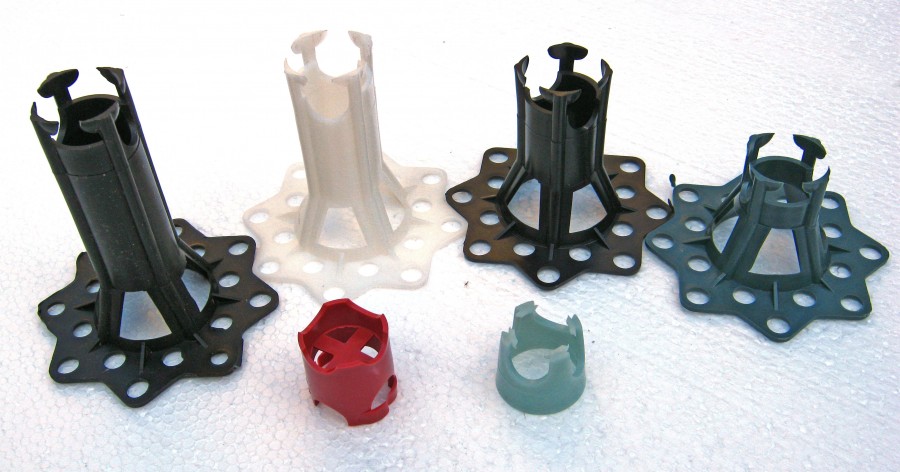

Материал фиксаторов – прочная, надежная и химстойкая пластмасса. Эти параметры гарантируют, что фиксатор выполнит свою задачу при минимальных финансовых затратах. В некоторых случая применяют элементы, которые после схватывания бетона необходимо извлечь, а образовавшиеся полости необходимо замазать раствором. Ниже перечислены виды фиксаторов, отличающиеся расположением удерживаемой арматуры:

опорные – стульчик или кубик – для фиксации арматуры в горизонтальной плоскости;

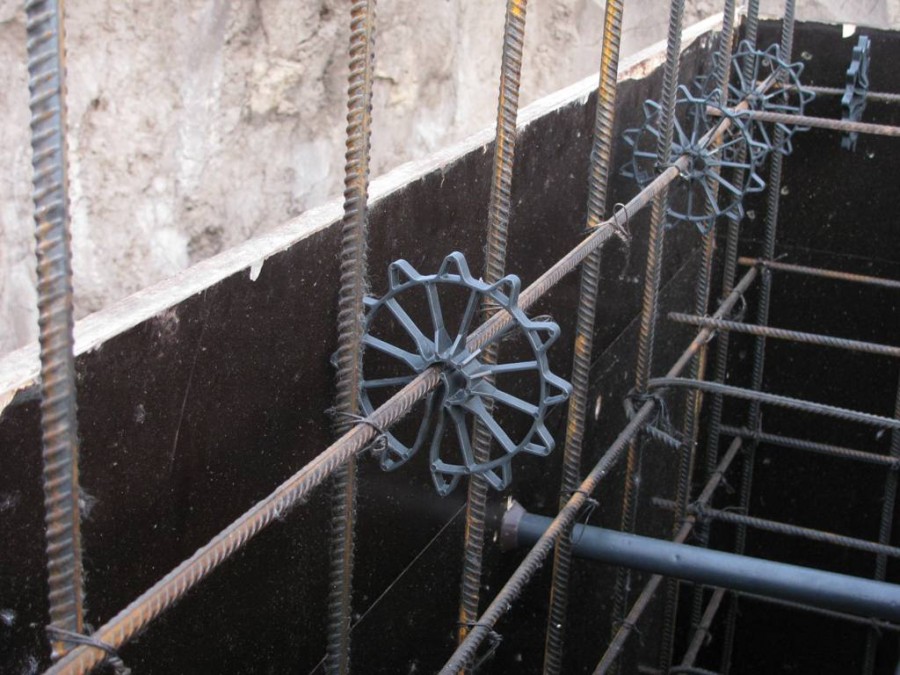

стеновые – звездочка – спроектированы для удержания вертикальной арматуры;
универсальные – совмещают в себе параметры горизонтальных и вертикальных вариантов;
специальные – трубки, заглушки – используются, если в бетонном слое необходимо создать пустоты или полости.

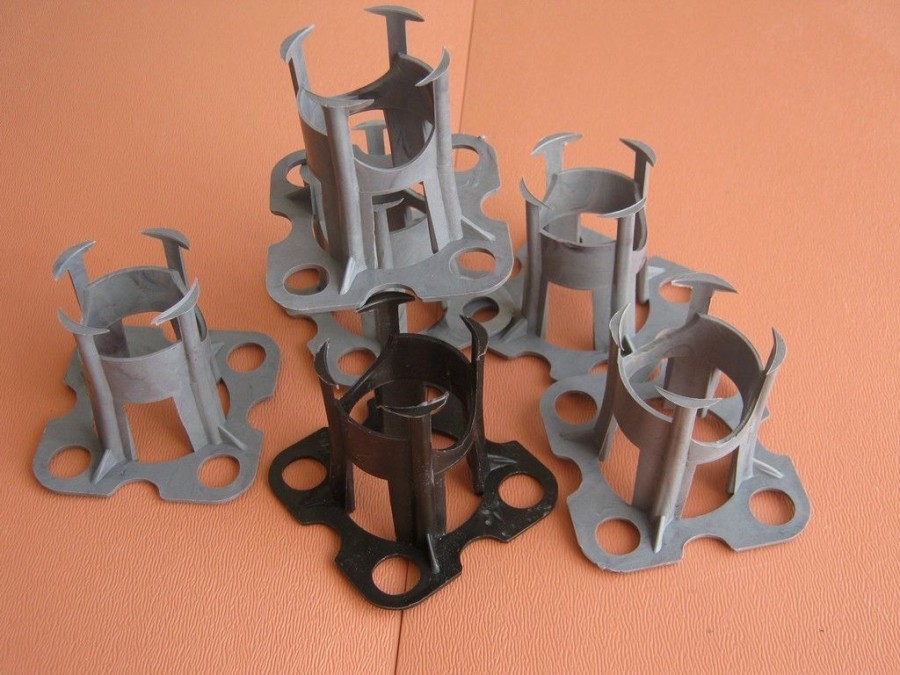

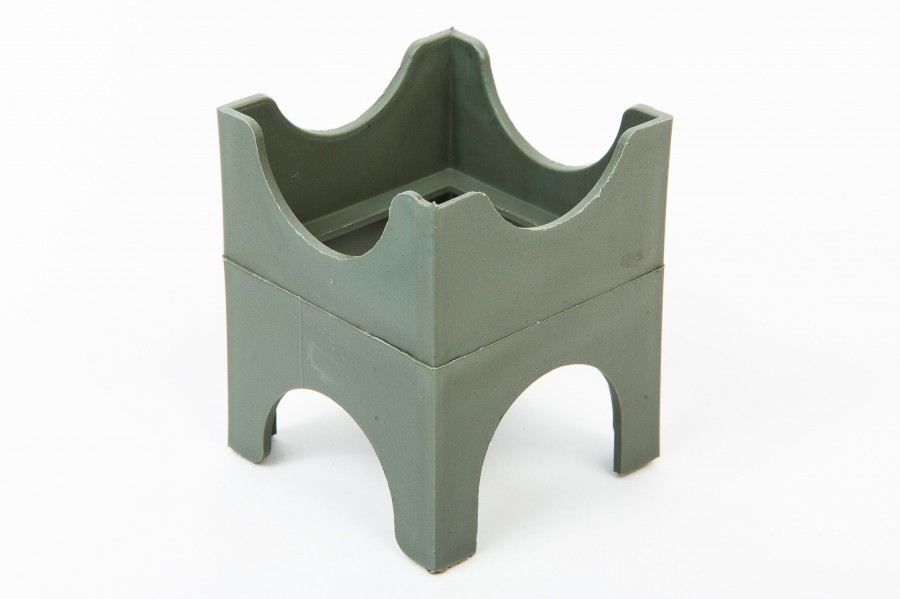

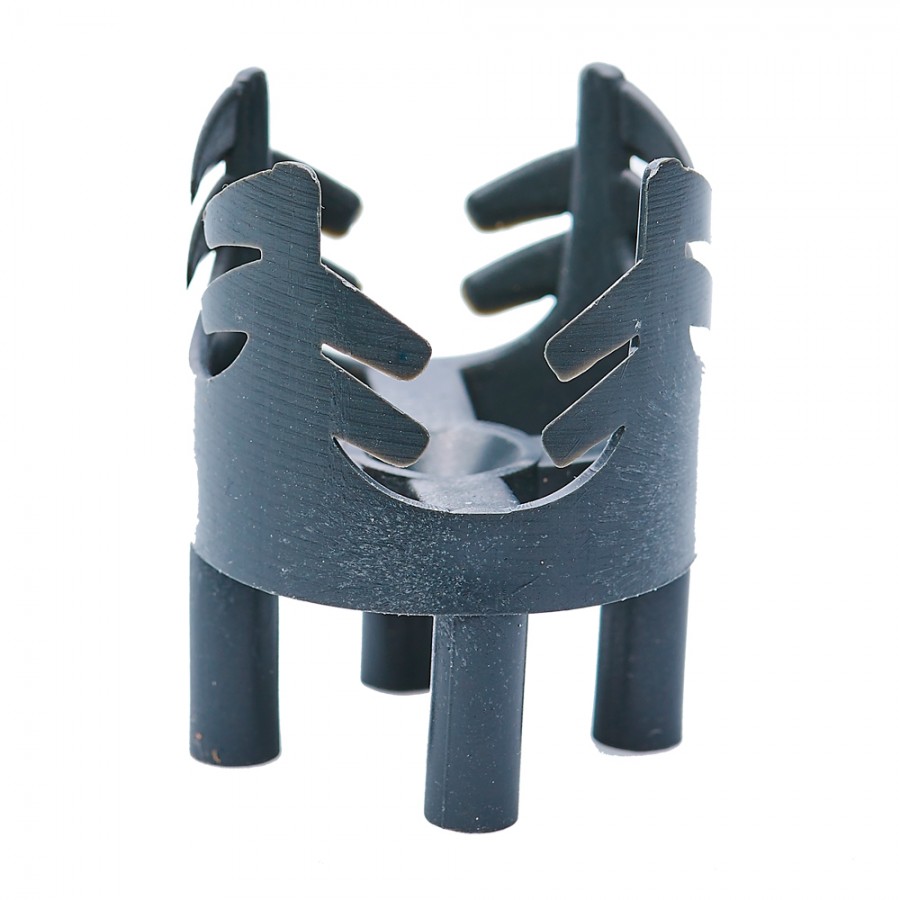

«Стульчик»

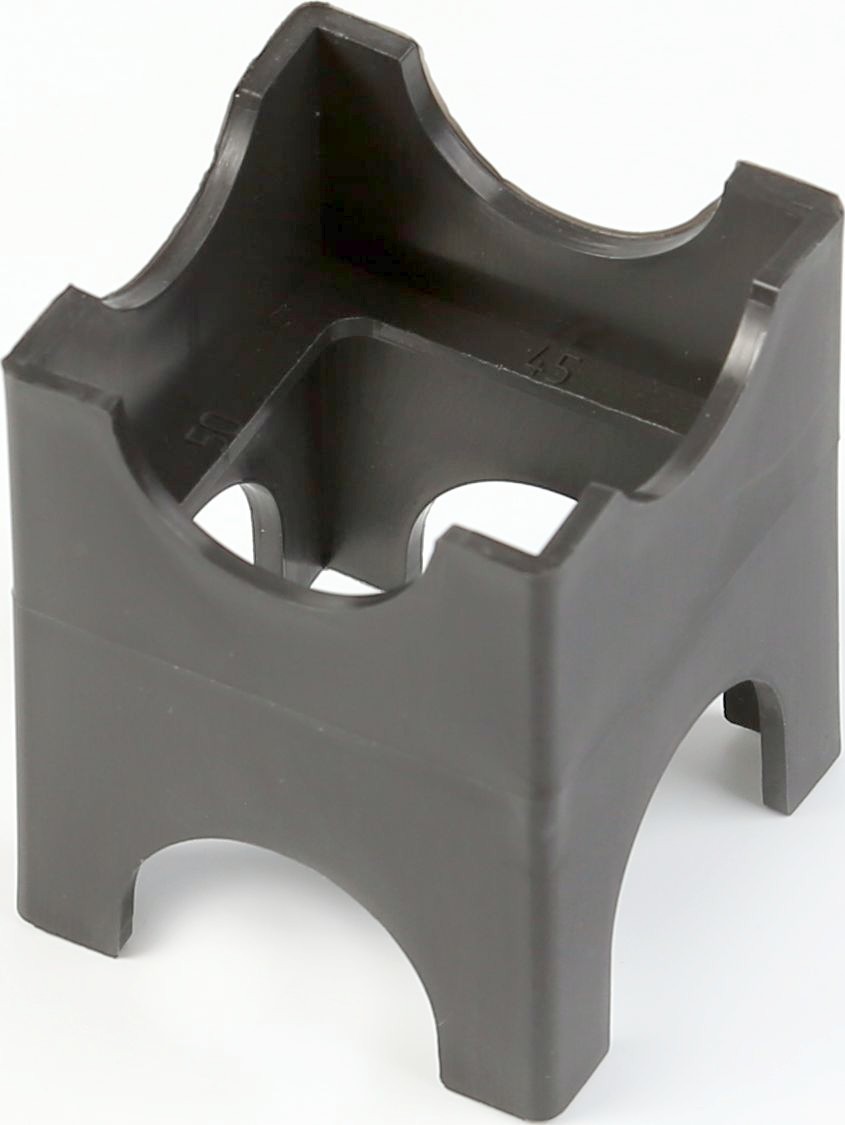

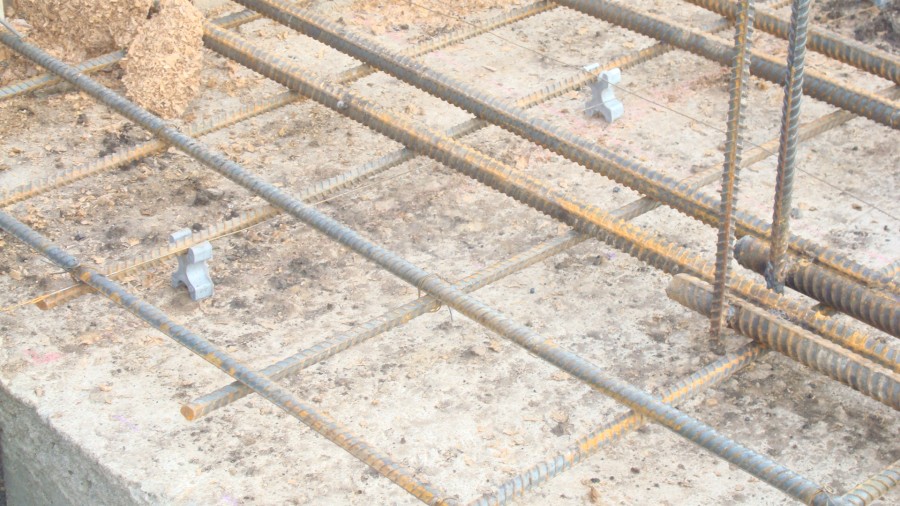

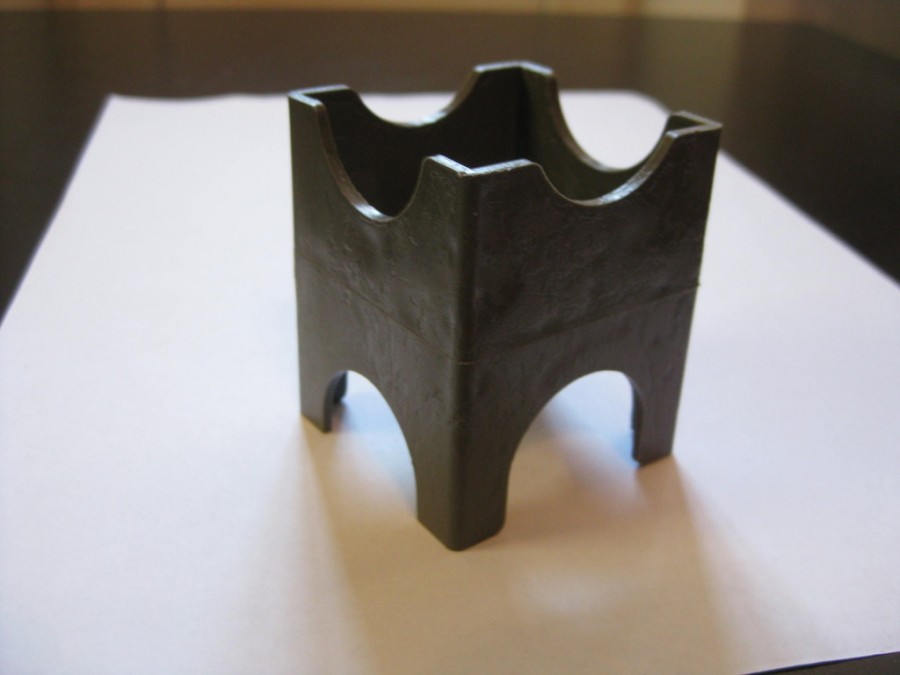

Наиболее распространенный вид фиксаторов арматуры в горизонтальном положении. Используется во время заливки плит, полов и прочих элементов строительных конструкций с большими по площади нагруженными поверхностями.

Если предстоит использовать фиксаторы на подвижных, сыпучих грунтах, в этом случае их дополнительно оборудуют элементами, предотвращающими смещение и погружение в почву. Эти же элементы применяются и в том случае, когда под армирующим каркасом укладывается гидроизоляционное полотно, чтобы ножки фиксатора не нарушили целостность гидроизоляции. Разработан усовершенствованный вариант такого фиксатора – «елочка» — у него дополнительные 4 перемычки и возможность укладки защитного слоя 20-35мм.

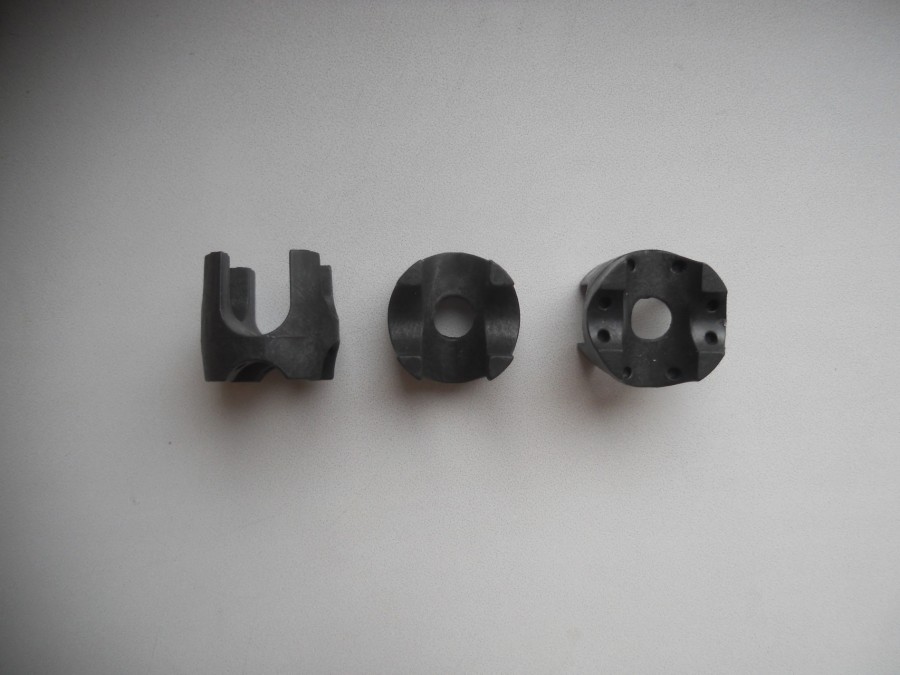

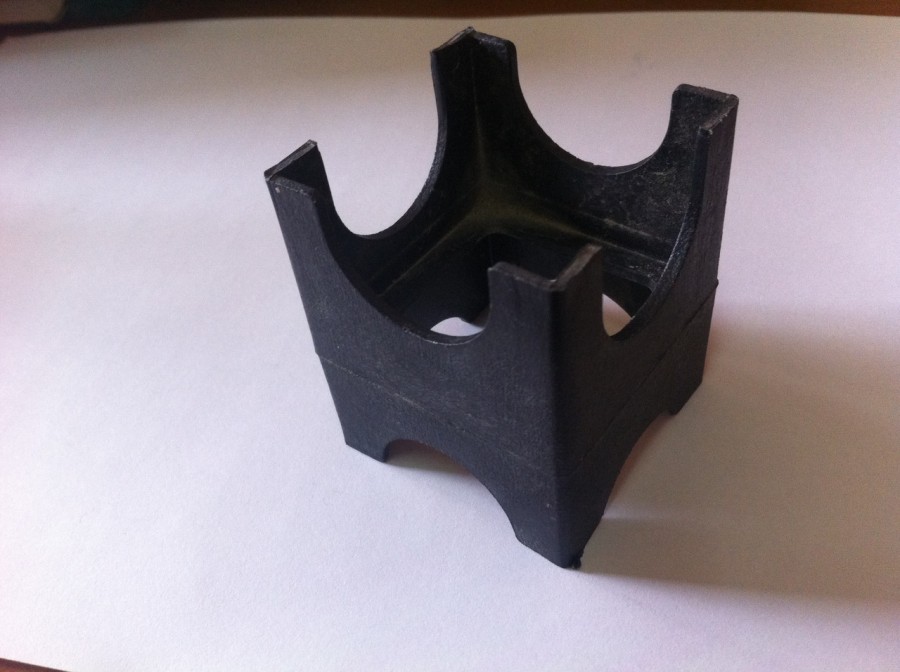

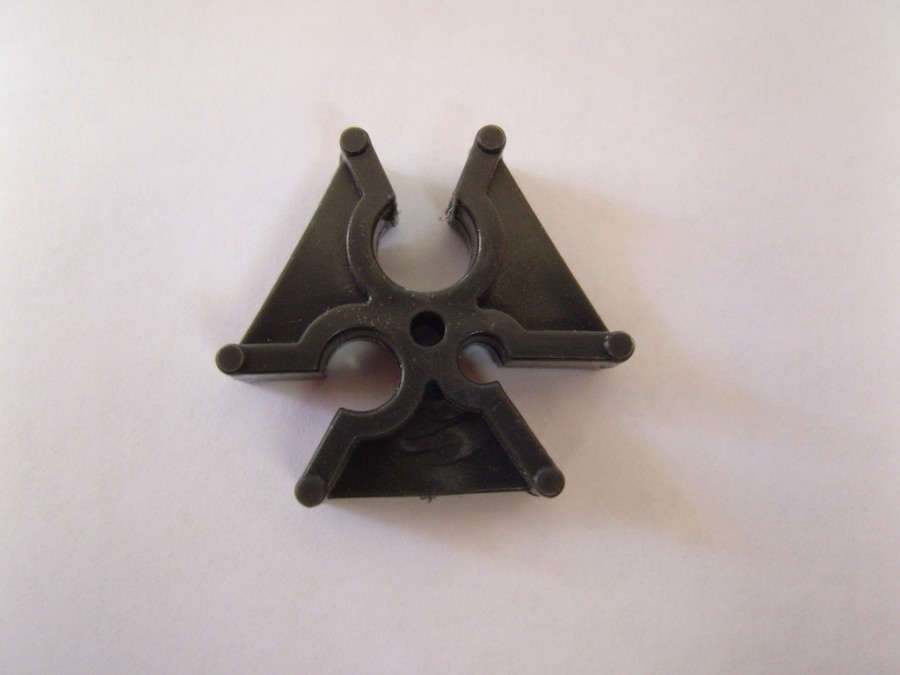

«Кубик»

Фиксаторы типа «кубик» служат для установки армирующих каркасов фундаментов, перекрытий и мостов. Корпус фиксатора позволяет выставлять его в том положении, которое обеспечит требуемое расстояние между арматурой, а так же, минимальный необходимый защитный слой. Регламентирует количество точек (от 6 до 10) крепления СНИП, этот параметр зависит от диаметра арматурного прутка.

«Кубик» бывает нескольких типоразмеров для применения с горизонтальными армирующими каркасами, различаются они размерами и толщиной пластмассовой стенки. Меняя его положение, выставляя на разные грани, можно регулировать будущую толщину защитного слоя (35-80мм) и фиксации арматуры до 40мм диаметром.

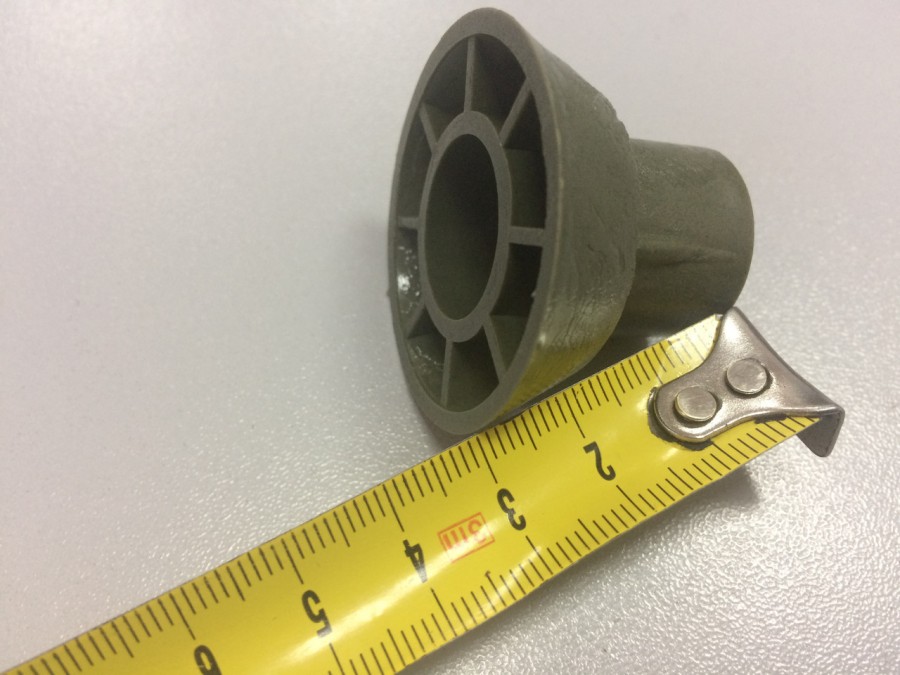

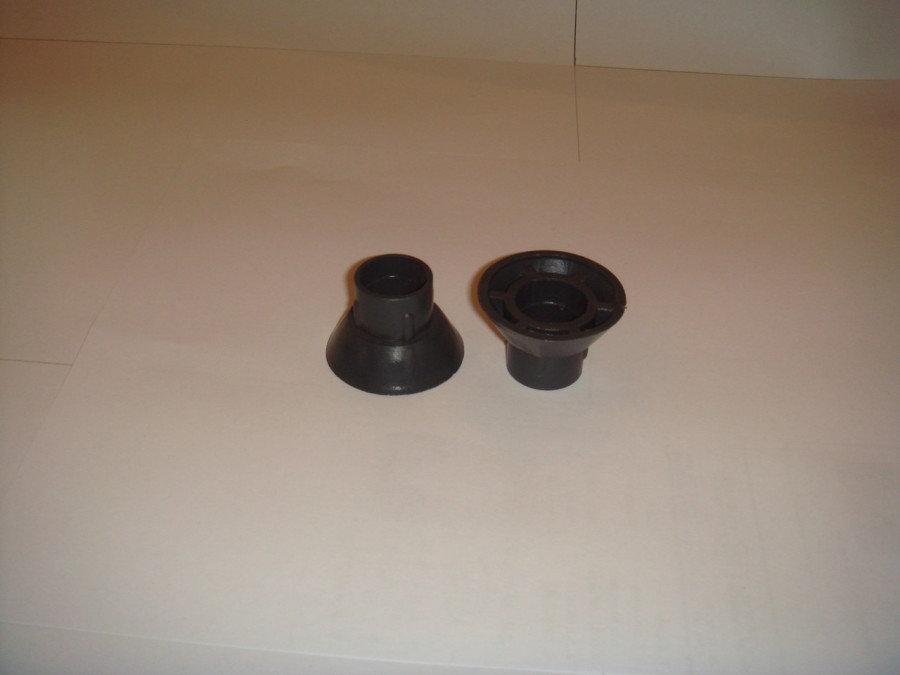

«Конус»

На краях трубок-ограничителей устанавливаются фиксаторы типа «конус», сквозь них проходят стяжные болты, упираясь в стены опалубки, тем самым, препятствуя попаданию в трубку раствора. Если не применить эти фиксаторы, то в последствие болты будут утеряны, оставшись в слое бетона. На каждый болт устанавливаются по два пластиковых наконечника, после разборки опалубки их можно снять и использовать в дальнейшем. Как вариант, не применять такие фиксатора, а заменить их на арматуру с зажимами для фиксации опалубки, но это значительно увеличит стоимость работ.

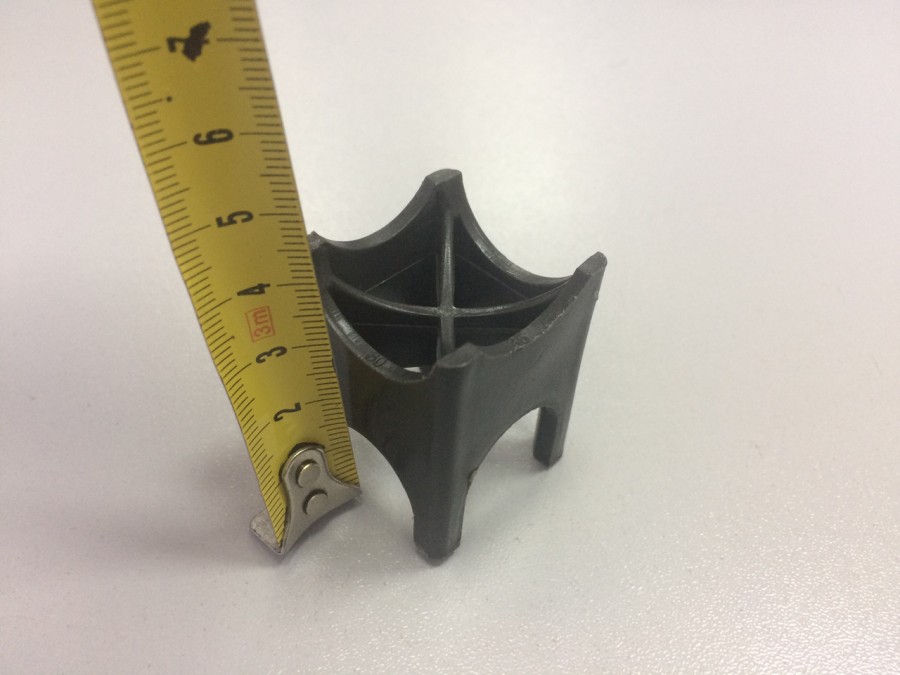

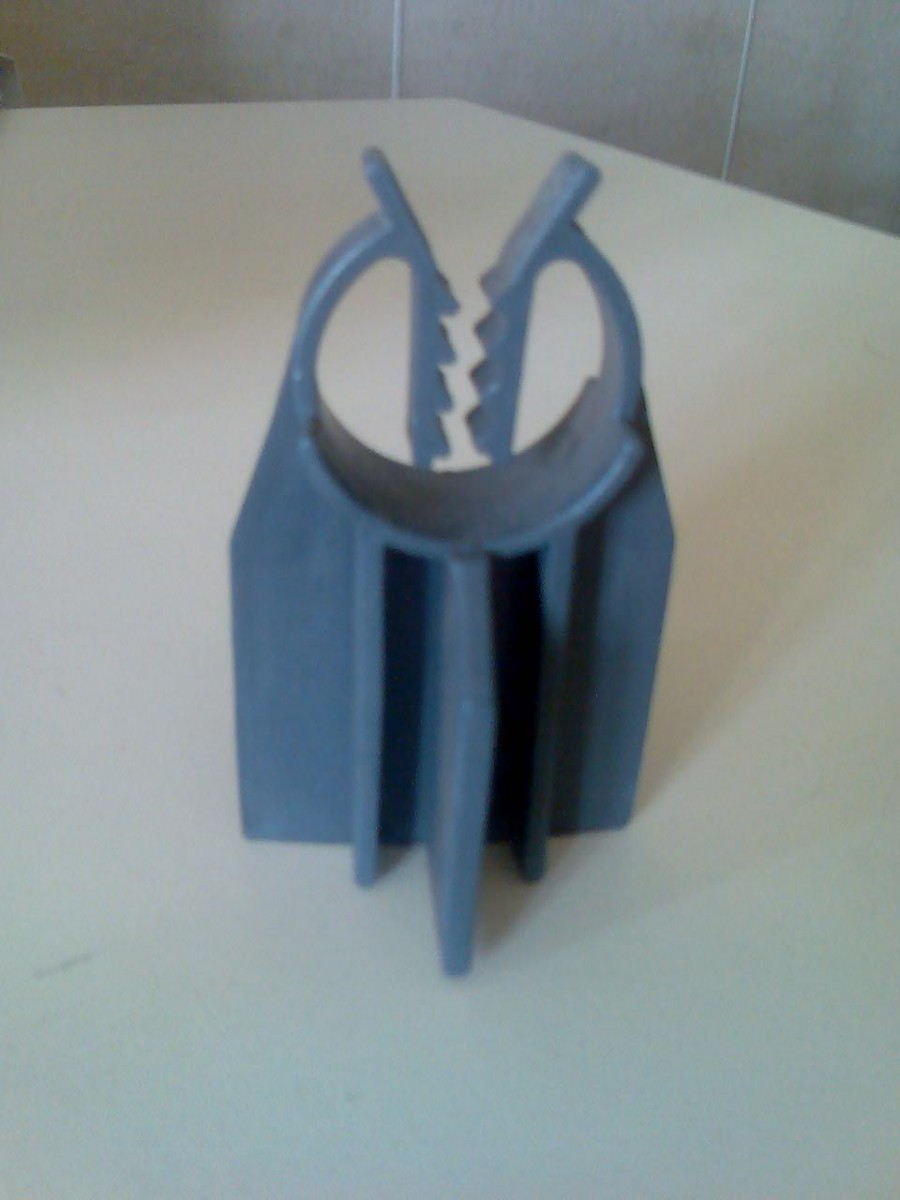

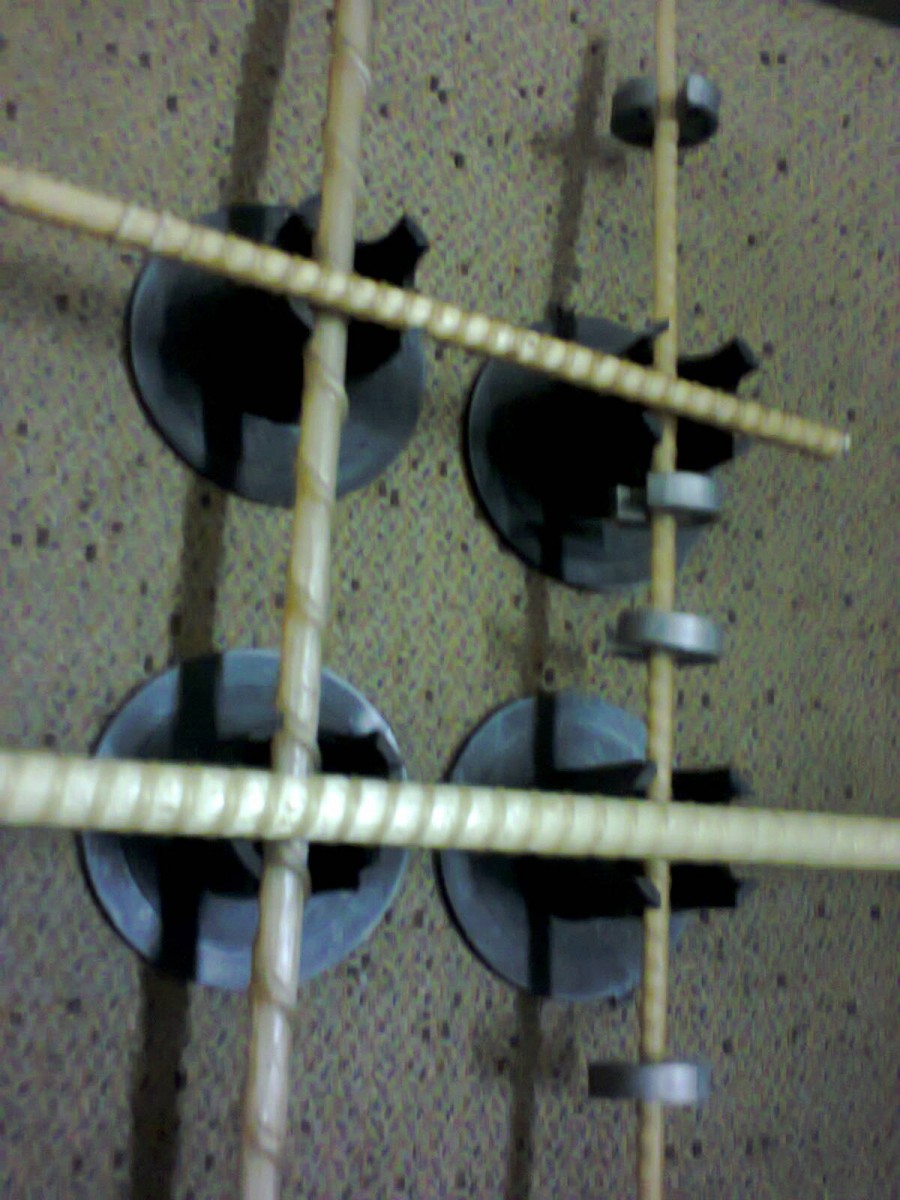

«Стойка»

Этот тип фиксатора конструктивно похож на «кубик», различие только в цилиндрической форме, выдерживающей более сильные нагрузки. Отлично служит на нижних слоях арматуры, на неустойчивом, подвижном грунте. В комплекте дополнительно идет «основание», уменьшающие давление на поверхность. Фиксатор «стойка» используется с горизонтальными армирующими каркасами с диаметрами прутков до 16мм. Используя «стойку», есть возможно создавать конструкции с защитным слоем 12-40мм. Одна «стойка», с применением специальных креплений, может фиксировать и удерживать несколько рядов армирующего каркаса, параллельно фиксируя весь уровень конструкции.

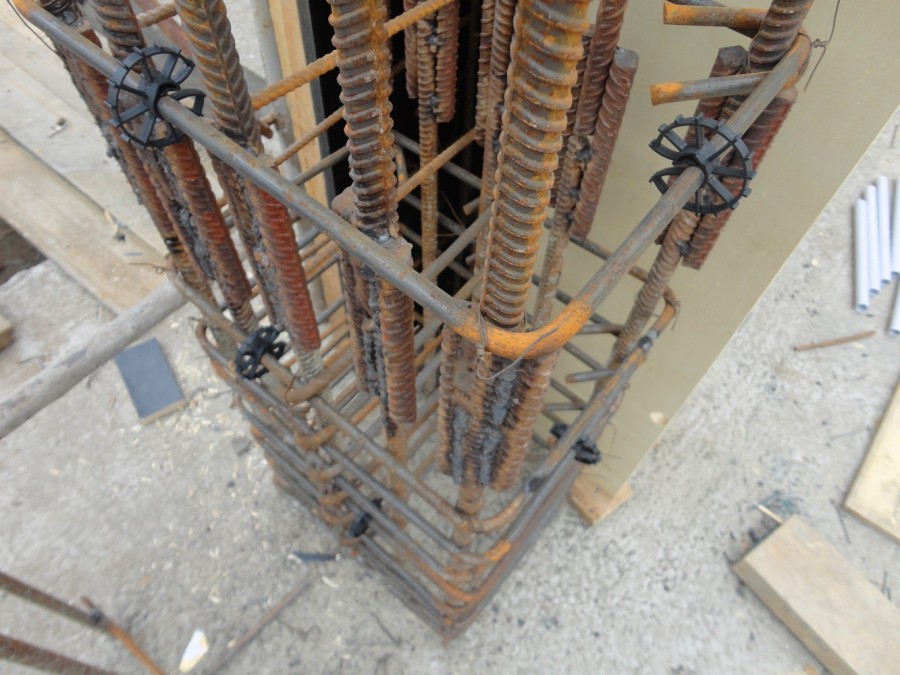

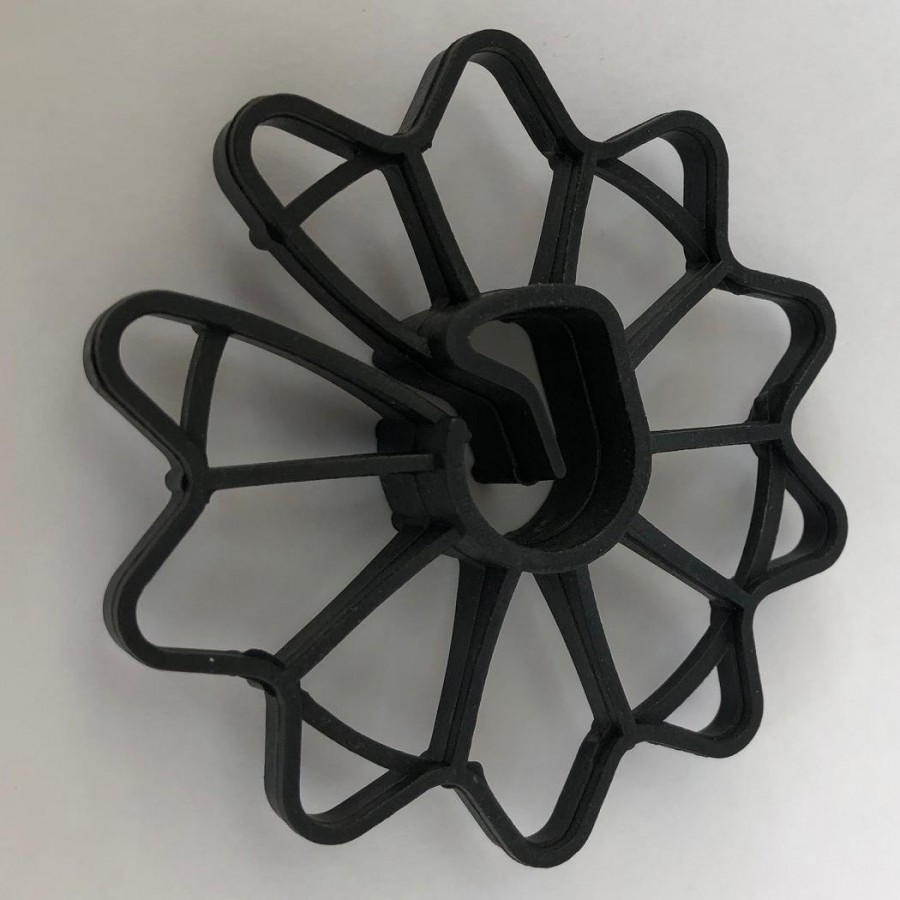

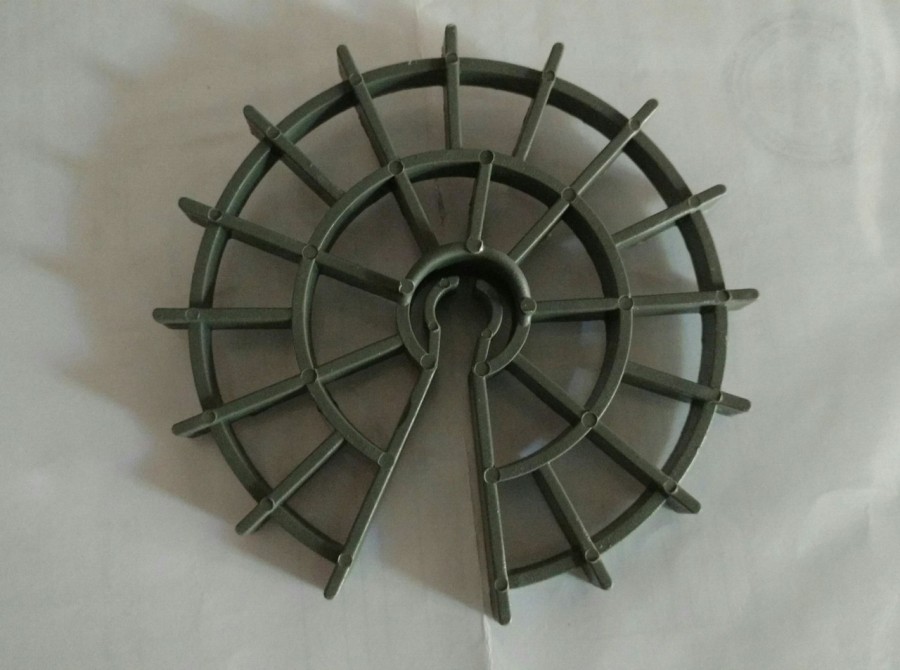

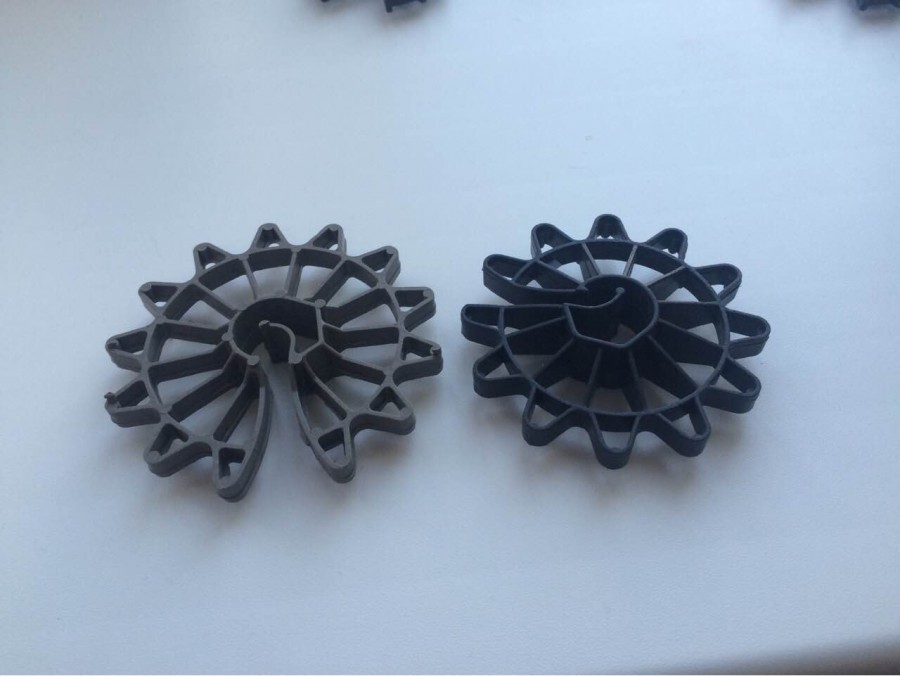

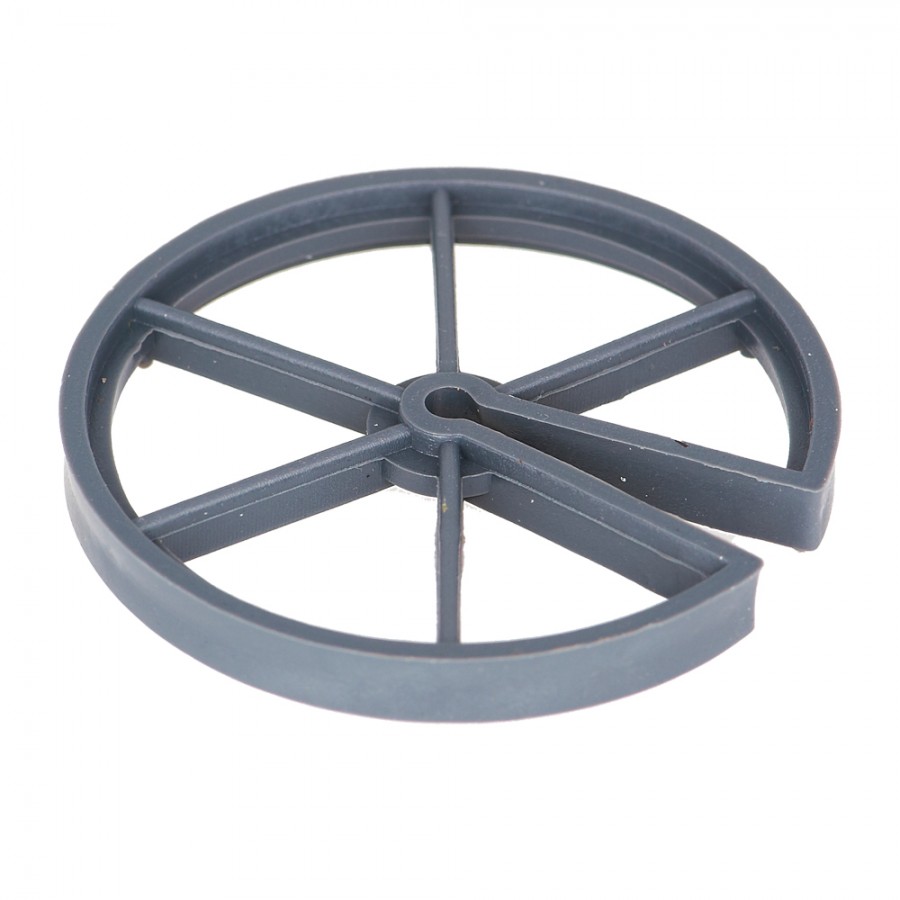

«Звездочка»

Предназначена для вертикальных конструкций, но благодаря своей универсальности, может использоваться и на горизонтальных арматурных каркасах. Фиксируется на арматуре с помощью специальной защелки. Возможно устройство защитного слоя толщиной от 15 до 75мм. Защелка фиксатора гарантирует надежность крепления на прутах диаметром до 22мм. Применяется на стенах, колоннах и любых других вертикальных конструкциях. Средний расход фиксаторов, в зависимости от типа конструкции, составляет от 4 до 8 штук на один квадратный метр.

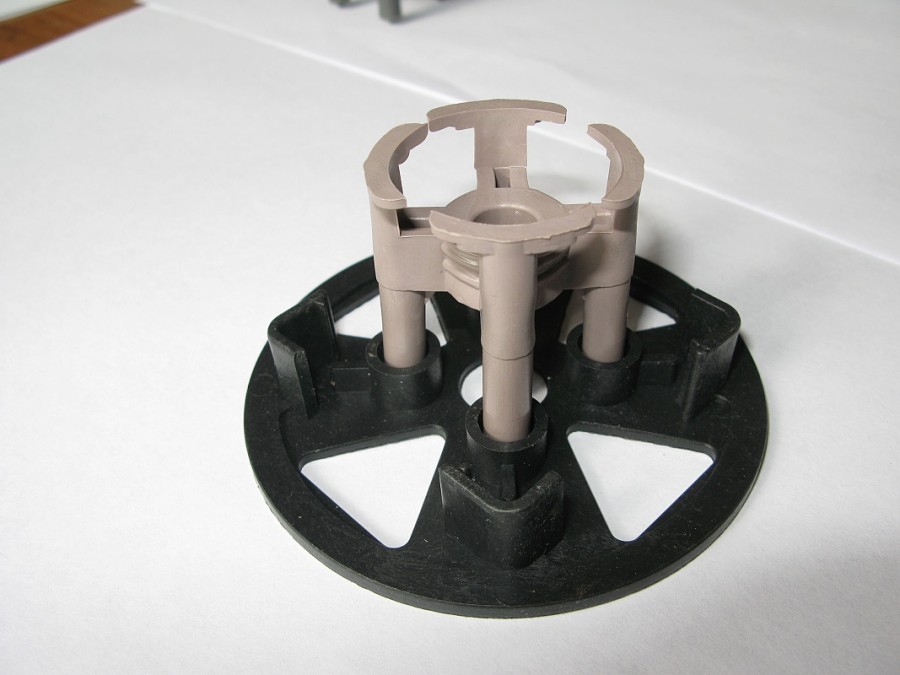

В последнее время большую популярность приобрели многоуровневые фиксаторы для арматуры, их положительной стороной является: универсальность и дешевизна (в сравнении с аналогами). Внешне это обычные фиксаторы, только соединенные специальными креплениями. Такой фиксатор укрепляет сразу несколько уровней арматуры, надежно соединяя их между собой, увеличивая общую прочность и надежность всей конструкции, благодаря увеличению защитного слоя. Средний расход таких фиксаторов составляет – 10 штук на квадратный метр.

Защитный слой

Этот слой минимизирует возможность проникновение кислорода, влаги и других агрессивных веществ к армирующей конструкции. Так как без катализаторов окислительной реакции сталь не коррозирует, то и не разрушается.

Для создания защитного слоя, необходимо обеспечить стабильное расстояние залегания арматуры в слое бетона. Расстояние должно быть минимальным, но достаточным для того, чтобы через поры бетона агрессивные вещества не “добирались” до стали (как правило 10÷40 мм). Для выдержки расстояния используют специальные конструктивные элементы. Главными требованием к таким элементам являются:

Устойчивость к коррозии и агрессивным веществам
Устойчивость к перепадам температуры
Прочность, для сохранения геометрических размеров
Возможность массового производства
Низкая стоимость
Ассортиментный ряд

Всем этим требованиям соответствуют пластиковые фиксаторы арматуры.

Примечание. Фиксаторы арматуры являются расходным материалом. После заливки бетона они практически всегда остаются в толще бетона. Исключением являются пробки и конические заглушки.

Фиксаторы арматуры своими руками

Если в нужный момент у вас не оказалось фиксаторов, или их не хватило на весь объем, то можно изготовить их из подручных материалов, обычно доступных на стройке.

Итак, из чего же можно делать фиксаторы:

— из обрезков трубы. Главное условие – труба должна быть изготовлена из прочного пластика.

— из прутка. Подходит при сравнительно небольшой нагрузке на армированную конструкцию. Такое приспособление строители прозвали «лягушкой».

— из прутка и металлических колец. В кольца заливается раствор и замуровывается П-образная деталь. По сути, это разновидность «лягушки».

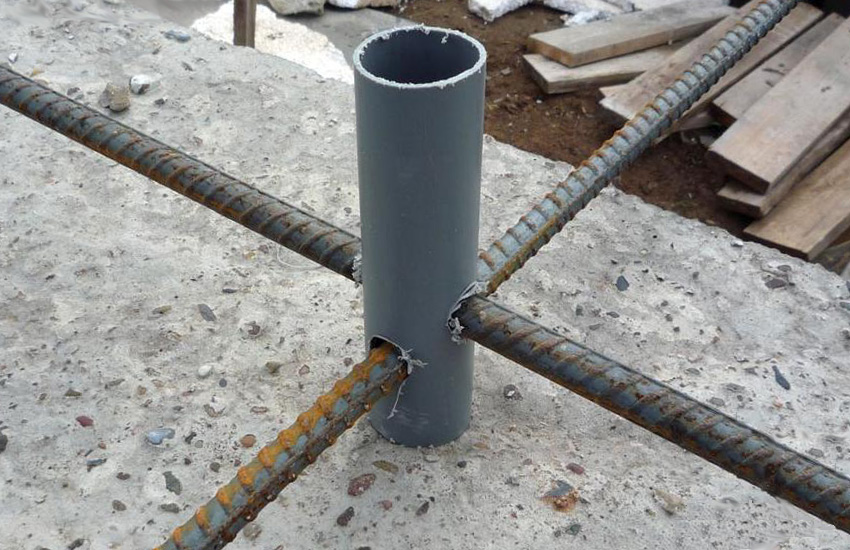

Фиксатор для арматуры из обрезка пластиковой трубы
