Принципиальная схема повербанка
В мобильных энергохранилищах обычно используют больше одного элемента. Аккумуляторы можно соединить последовательно или параллельно. При параллельном соединении емкости всех элементов складываются, а при соединении в батарею элементов разной емкости АКБ ведет себя более устойчиво (несмотря на существующие в этом отношении мифы). В отличие от последовательно соединенных аккумуляторов, где складываются напряжения, а емкость определяется параметрами наихудшего элемента.
Также во втором случае для зарядки потребуется дополнительная плата балансира, чтобы избежать перезаряда ячеек. Зато преобразователь напряжения для получения на выходе уровня +5 VDC применяется понижающий. Его достоинства – он проще, дешевле, у него выше КПД. На практике по совокупности плюсов и минусов обычно применяется схема повербанка с параллельным включением ячеек. В этом случае плату управления рационально собрать на специализированной микросхеме MP3401.
Схема управления повербанка на MP3401.
Схема несложна для самостоятельной сборки. Микросхема контролирует уровень заряда АКБ, преобразует напряжение аккумуляторов в +5 вольт (Step Up) и поддерживает индикацию режимов пополнения энергии и окончания зарядки (с помощью внешних светодиодов).
На торговых площадках в интернете можно приобрести и готовые платы управления на данной микросхеме. На них уже установлены необходимые разъемы. Стоят такие платы совсем недорого, а если удастся приобрести такое устройство, процесс сборки Power Bank упростится и ускорится.

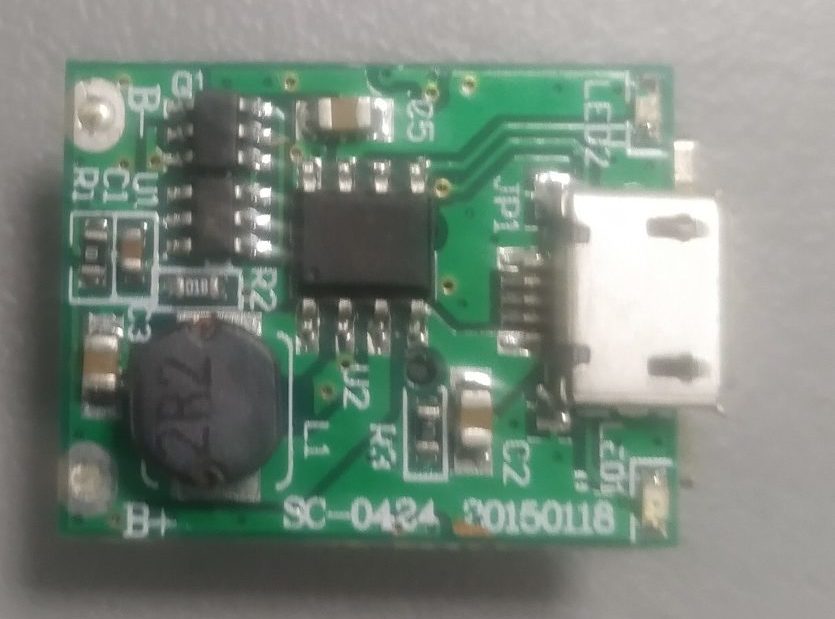

Плата управления на MP3401.
Назначение выводов платы указано в таблице.
| Обозначение вывода на схеме | Назначение | Тип разъема |
|---|---|---|
| B+, B- | Подключение АКБ | Площадки для пайки проводов |
| P2 | Входное напряжение +5 вольт для зарядки АКБ повербанка | MicroUSB или другой подходящий разъем |
| P1 | Выходное напряжение +5 вольт | USB |
Из фонарика
Для сборки Повер Банк подходит бытовой электрический фонарик с аккумулятором напряжением 3,7 В. Дополнительно потребуется сделать блок управления зарядкой и установить преобразователь (для конвертации напряжения до 5 вольт), а затем установить кабель, подающий ток на разъем USB. В качестве корпуса используется корпус фонаря, который модифицируют под установку дополнительных компонентов.
Алгоритм изготовления изделия:
- Отвинтить крепежные шурупы, разделить кожух фонаря на половины. Возможно, потребуется снять дополнительные фиксирующие детали.
- Найти резистор, который отвечает за подачу питания к контрольному светодиоду. Отделить диод от цепи питания.
- Демонтировать металлические контакты, использовавшиеся для подзарядки встроенной батареи от бытовой сети. На место вилки установить заранее собранный или приобретенный конвертер напряжения, оснащенный пластиной с установленным разъемом типа USB.
- Подсоединить коммутационные шнуры от батареи фонаря к блоку управления зарядкой. При соединении проводки требуется учитывать полярность элементов.
- Найти на контроллере выходы, отмеченные символами “+” или “-“, встречаются модификации с обозначениями вида “Out-” и “Out+”. Подключить к выходам ответные шнуры, идущие от преобразователя напряжения.
- Подсоединить одну из цепей, идущих к преобразователю напряжения, через штатный переключатель фонаря. Проверить работоспособность изделия при помощи тестового прибора, если напряжение на порт USB не подается, то кабель переносится на другой штекер переключателя.
- Проверить работоспособность полученного источника питания, компоненты закрепить в корпусе при помощи термоклея и дополнительных прокладок. Собрать половины внешней оболочки изделия.
Преимуществом конструкции является ее универсальность – изделие можно использовать для подсветки дороги в темное время суток и для подзарядки смартфона. Емкости встроенного элемента хватает на 1-2 зарядки, допускается установка аккумулятора увеличенной емкости.
Блок повышения напряжения собирается на основе транзисторов и дополнительных электронных компонентов. В конструкции предусматриваются стабилитроны, путем подбора рабочих параметров обеспечивается нужное напряжения на выходе. Дополнительное влияние на работу узла оказывает катушка индуктивности, для регулирования рабочих параметров изменяют число витков провода.
Для самостоятельного изготовления преобразователя необходимо обладать знаниями в области схемотехники и электроники, в противном случае собрать узел не получится.
Выгодная цена на Micro Powerbank — суперскидки на Micro Powerbank. Micro Powerbank: топ-производители со всего мира в приложении AliExpress на с. portabl power bank, 5v батареи, 3000mah power bank, 18650 powerbank батареи — 11.11День холостяков
Бренды:
Больше
На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить micro powerbank и подобные товары, мы предлагаем вам 7,708 позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус.
Только здесь, на AliExpress вы сможете найти micro powerbank самых лучших брендов, включая BASEUS , FLOVEME , UGREEN , PZOZ , TOPK , ROMOSS , Xiaomi , USAMS , INIU , PISEN и множество других, о которых вы, возможно, даже не подозревали.
Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «micro powerbank», Ёмкость аккумулятора (мАч) может варьироваться в весьма широком диапазоне, есть 15001-20000 мАч , 10001-15000 мАч , 9001-10000 мАч , 7001-9000 мАч , 3001-5000 мАч , 5001-7000 мАч , 20001-25000 мАч , 25001-30000 мАч , 0-3000 мАч, и каких только еще нет.
Кроме того, если вы ищите micro powerbank, мы также порекомендуем вам похожие товары, например portabl power bank , 5v батареи , 3000mah power bank , 18650 powerbank батареи , powerbank xiaomi , банк питания usb , для powerbank , симпатичные powerbank , является powerbank , powerbank for mobile , банк samsung , 3000mah power bank , 18650 powerbank батареи , банк тонких , 5000mah power bank , bank xiaomi , 5v батареи банк , для powerbank , powerbank быстрое , power slim.
Приходите к нам на AliExpress, у нас вы найдете все!
Очень простой Power Bank своими руками
Это очень полезное устройство, особенно если вы часто путешествуете, которое можно очень быстро и дешево сделать своими руками. Есть очень много готовых устройств и кейсов для батарей формата 18650, но все они по разным причинам нам не подошли и мы решили сделать свой.
Особенности Power Bank’а
Идея нашего зарядного устройства очень простая. Это в некотором роде кейс для LiIon-аккумуляторов типоразмера 18650 с возможностью быстрой замены этого аккумулятора.
Устройство может как заряжать сам аккумулятор, так и заряжать внешние устройства.
И все это, в соответствии с первоначальным планом, должно было иметь минимальный размер, низкую стоимость и предельную простоту устройства вплоть до того, чтобы каждый смог собрать его самостоятельно. И в итоге мы получили достаточно удачный дизайн:
PowerBank
Во-первых, такой подход спасает вас от принятия решения о необходимой вам емкости батареи. Наш PowerBank позволяет взять с собой столько запасных аккумуляторов, сколько может потребоваться в конкретной ситуации.
Во-вторых, аккумуляторы такого формата широко распространены и доступны. Мы не рекомендуем подобные действия, но их даже можно условно бесплатно найти в старой технике.
В-третьих, таких универсальных решений просто не существует, либо они стоят очень дорого. И основная претензия в первую очередь к размерам готовых решений.
Комплектующие для сборки
Комплектующие для сборки PowerBank’а
Полный перечень всего что потребуется:
- Держатель для батареи типоразмера 18650, предназначенный для установки на печатную плату
- Контроллер заряда аккумулятора. Имеет встроенную защиту и может заряжать аккумулятор током до 1А
- StepUp-преобразователь для зарядки внешних устройств током до 0,5А
- Клавишный переключатель (фото с размерами)
- Винт М3х6 с потайной головкой в потай — 2шт
- Гайка М3 квадратная — 2шт
- Монтажный провод и термоусадочная трубка
- Напечатанный корпус (ссылка для скачивания будет в конце статьи)
То есть стоимость (с учетом доставки!) составляет приблизительно $4.
Схема подключения
Соединяется все очень просто, пятью проводами:
Подключение элементов PowerBank’а
Сначала необходимо припаять провода и переключатель к плате заряда
Важно, что провода от контактов «B+» и «B-» должны быть длинные, а провода от контактов «OUT+» и «OUT-» нужно сделать короткими
Плата заряда
Затем плата устанавливается в пазы внутри корпуса. Он специально сделан очень тугим, чтобы в будущем плата в нем не болталась.
Установка платы заряда
Далее припаяйте ко второму контакту выключателя короткий отрезок провода, наденьте на него термоусадочную трубку и установите выключатель на свое место.
Установка выключателя
Теперь можно установить в свои пазы плату повышающего преобразователя и затем припаять к ней короткие провода от контроллера заряда аккумулятора, которые идут через выключатель от контактов «OUT+» и «OUT-«
Важно нигде при этом не перепутать полярность, но там все достаточно удачно и интуитивно понятно расположено
Установка повышающего преобразователя
После этого можно укоротить провода, идущие к аккумулятору, припаять их к держателю батареи и установить гайки в пазы. При этом соблюдайте полярность подключения проводов с полярностью на держателе аккумулятора и на торцах корпуса!
Установка держателя аккумулятора
На этом этапе уже можно установить аккумулятор и проверить, что устройство функционирует нормально. Если все работает нормально, то можно дополнительно закрепить платы в корпусе при помощи тремоклея, но и без этого они держатся очень плотно.
Остается только прикрутить винтами держатель к корпусу:
PowerBank в сборе
Итоги
Все устройство имеет размеры 79х26х31мм, при том, что диаметр аккумулятора 18мм и длина 65мм. Весит зарядник 25г без аккумулятора и 75г с аккумулятором.
Комплектующие которые мы использовали применяются очень широко и некоторым образом уже зарекомендовали себя.
Мы только объединили все это в один законченный продукт, который может каждый сделать себе сам.
И на наш взгляд, у нас вполне получилось сделать его минималистичным и вполне пригодным для повседневного использования как для заряда самих батарей, так и для использования в роли PowerBank’а.
Ссылки для скачивания
Файл для печати корпуса на 3D-принтере можно скачать здесь.
Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров shop.customelectronics.ru.
Какой источник питания лучше выбрать
В качестве АКБ рекомендуется использовать литиевые батареи, ведь такие изделия обладают очень хорошими показателями ёмкости и количества циклов заряда-разряда. Как привило, в самодельных повербанках применяются аккумуляторы типа 18650, различные перезаряжаемые элементы стандартных типоразмеров и батареи от различных гаджетов, например, смартфонов.
18650. Использование аккумуляторов этого типа – это идеальный вариант для самодельного повербанка. Такие элементы питания могут заряжаться и разряжаться более 1000 раз.
Изделия относительно безопасны при эксплуатации, но только при наличии контроллера. Чтобы собрать наиболее мощный Power Bank, рекомендуется использовать несколько таких элементов, соединённых между собой параллельно.
Аккумуляторы Ni-Mh или Ni-Cd. В качестве перезаряжаемых источников электрического тока для внешнего аккумулятора можно использовать никель-металлогидридные и никель-кадмиевые элементы.
Такие изделия дешевле литиевых батарей, но имеют существенные недостатки. Например, при уровне напряжения в 1,2 Вольта потребуется соединять элементы последовательно, что приведёт к значительному увеличению размеров и массы самодельного изделия.
Аккумулятор от старого телефона. В сотовых телефонах устанавливаются литиевые батареи, которые также можно использовать в самодельных повербанках. Внешний аккумулятор, изготовленный на основе таких источников питания обойдётся очень дёшево, но, пожалуй, это единственный плюс использования аккумуляторов этого типа.
Обычные батарейки. Самодельный повербанк из обычных батареек может быть полезным только при длительных походах, в условиях, где нет электричества, к которому можно подключиться для восстановления АКБ.
В других случаях, такая конструкция является неоправданной из-за высокой стоимости батареек ведь даже для однократной зарядки телефона может понадобиться не менее 10 штук солевых элементов питания.
Аккумуляторы 18650
Есть ли смысл делать powerbank своими руками?
Изучив доступный на популярных торговых интернет-площадках ассортимент, можно с уверенностью сказать, что этот проект скорее для тех, кому по душе такое времяпровождение.
Цена на такого рода устройства стартуют от 700 рублей и, хотя это далеко не идеальный повербанк, он не сильно будет отличаться от собранного своими руками.
Но если вы получаете фан от работы руками и головой и с электроникой, что называется, «на ты», можете доказать китайским рабочим, что им еще далеко до ваших «кастомных» разработок.
Любые элементы питания со временем приходят в негодность, поэтому не нужно забывать об их правильной утилизации. Выброшенная вместе с бытовыми отходами батарейка наносит значительный ущерб окружающей среде.
Описание схемы повербанка
Схема powerbank состоит из трех основных частей. Это контроллер заряда литиевых аккумуляторов с функцией авто-отключения при полной зарядке; отсек батарей с параллельно соединенными литий-ионными аккумуляторами стандарта 18650; выключатель питания на 5-10 ампер от компьютерного блока питания; повышающий преобразователь, для того чтобы повышать напряжение с аккумулятора до желаемых значений в 5 вольт, которые нужны для зарядки телефона или планшета; юсб-разъем, к которому подключается заряжаемое устройство.
Кроме простоты и дешевизны, представленная схема высокие значения выходного тока, который может доходить до 4 ампер и зависит от номинала таких компонентов, как полевой транзистор, диод Шоттки на выходе и индуктивность. Китайские аналоги способны обеспечивать выходной ток не более 2,1 ампер. Этого достаточно для того, чтобы зарядить одновременно пару смартфонов, а наш пауэрбанк может справиться с 4-5 смартфонами.
Электроника для самоделок вкитайском магазине.
Рассмотрим отдельные узлы конструкции. В качестве источника питания 5 параллельно соединенных аккумуляторов стандарта 18650 от ноутбука. Емкость каждого аккумулятора 2600 миллиампер в час. Использован корпус от адаптера или инвертора, но можно использовать другой подходящий корпус. В качестве контроллера для заряда будем использовать плату для заряда, купленную тут. Ток заряда порядка 1 ампера. Инвертор, который будет повышать напряжение от аккумулятора до нужных 5 вольт, можно взять также готовый. Он стоит очень дешево. Максимальный выходной ток до 2 ампер.
Сборка схемы
На первом этапе фиксируем аккумуляторы, скрепляем друг с другом с помощью клеевого пистолета. Далее нужно подключить к аккумуляторной батарее контроллер, чтобы проверить как происходит процесс заряда. Нужно также узнать время заряда батареи и понять работает ли авто-отключение при полной зарядке. На плате все детально подписано.
Заряжать можно от любого юсб порта. Индикатор должен показать, что идет зарядка. Через 5 часов загорелся второй индикатор, что означает, что процесс заряда завершен. Если используется металлический корпус, следует дополнительно изолировать батарейки с помощью широкого скотча.
Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор – преобразователь напряжения. Он предназначен для того, чтобы поднимать напряжение с аккумуляторов до 5 Вольт, нужные для заряда телефона. Напряжение одного аккумулятора составляет 3,7 вольт. Здесь они соединены параллельно, поэтому инвертор необходим.
Система построена на таймере 555 – полевой транзистор и стабилизация выходного напряжения, который задается с помощью стабилитрона vd2. Стабилитрон, возможно придется подобрать. Подойдет любой маломощный стабилитрон. Резисторы на 0,25 или даже 0,125 ватт. Дроссель L1 можно вынуть из компьютерного блока питания. Диаметр провода не менее 0,8, лучше всего сделать 1 миллиметр. Количество витков 10-15.
В цепи собран частотозадающий узел, который задает рабочую частоту таймера. Последний подключен в качестве генератора прямоугольных импульсов. С таким подбором компонентов рабочая частота таймера около 48-50 кГц. Затворный ограничительный резистор R3 для полевого транзистора 4,7 Ом. Сопротивление может быть от 1 до 10 Ом. Можно этот резистор заменить перемычкой. Полевой транзистор любой средней мощности с током 7 ампер. Подойдут полевики от материнских плат. Небольшой транзистор обратной проводимости vt1. Подойдет kt315 или другой маломощный транзистор обратной проводимости. Диод выпрямительный – желательно использовать диод Шоттки с минимальным падением напряжения на переходе. Две емкости стоят в качестве фильтра питания.
Данный инвертор импульсный, он обеспечивает высокий КПД, высокую стабилизацию выходного напряжения, не нагревается в ходе работы. Поэтому силовые компоненты устанавливать на теплоотвод не нужно. Если будут затруднения с диодами Шоттки, то можно использовать диоды, которые стоят в компьютерных блоках питания. Сдвоенные диоды to-220 встречаются в них.
На фото ниже инвертор в собранном состоянии.
Можно сделать печатную плату. В описании есть ссылка.
Тестирование инвертора на 5 вольт
Проверяем инвертор на работоспособность. Заряжается смартфон, как видно, идет процесс заряда. Выходное напряжение держится на уровне 5,3 вольта, что полностью соответствует нормативам. Инвертор при этом не нагревается.
Как правильно эксплуатировать Power bank
В предыдущем разделе я упомянул, как правильно начать пользоваться повер банком. А теперь несколько слов, как его лучше эксплуатировать в дальнейшем.
Не стесняйтесь его гонять, как говорится, в хвост и в гриву! Чем чаще вы будете его использовать, тем лучше. Хороший внешний аккумулятор рассчитан на 400-600 циклов заряд-разряд. Даже если вы будете гонять его по полному циклу раз в три дня, то его жизни хватит удовлетворять вас в дополнительной энергии на 3-4 года. И учтите, если вы думаете, что чем меньше вы будете использовать аккумулятор, тем дольше он будет вам служить – вы глубоко ошибаетесь!
Дополняя предыдущий пункт – не надо оставлять аккумулятор на долгое время полностью разряженным или полностью заряженным. Длительный перерыв в таких положениях ему вреден. Поэтому, постарайтесь заранее предусмотреть «консервацию» и разрядить его до 50-80%. В таком состоянии он будет ждать вас гораздо спокойнее и дольше.
Раз в 3 месяца дайте аккумулятору «расправить крылья». Прогоните ему пару-тройку полных циклов заряд-разряд. Таким образом power bank восстановит свои границы заряда и разряда
Это, на самом деле, важно. Иначе с каждым месяцем вы начнете ощущать его упадок сил и его чаще придется ставить на подзарядку.
Во время зарядки самого повер банка или когда он отдает энергию, устройство нагревается
Иногда становится подозрительно горячим. Яйца жарить, конечно, не получится, но в руке лежит не очень комфортно. Это нормально. Это лишь означает, что нагрузка достаточно большая. Поэтому не держите аккумулятор в кармане или в сумке во время активной разрядки. Чрезмерный перегрев ни к чему хорошему не приведет, а только сократит срок службы. Это же касается нагревательных элементов или прямых солнечных лучей. Не используйте Power bank возле источников тепла и не оставляйте его под солнцем.
Из телефонных аккумуляторов
Для создания компактного повербанка небольшой емкости используются аккумуляторы мобильных телефонов. Рекомендуется использовать не менее 6 однотипных изделий одинаковой емкости, которые соединяются в общую цепь, а затем закрываются пластиковым кожухом.
Вариант Power Bank своими руками.
Для уменьшения размеров требуется собрать 2 банки, для удержания элементов используется малярный скотч или изоляционная лента. Для упрощения коммутационной схемы аккумуляторы размещаются контактными площадками в одном направлении.
Затем производится соединение медным кабелем крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость будущего Power Bank.
При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.
Внутри кожуха размещаются соединительная электропроводка и задняя часть разъема USB.
После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Нужно протестировать работу полученного устройства, емкости установленных элементов должно хватать на 3-5 зарядок батареи смартфона.
Для соединения частей кожуха и дополнительных крышек применяется термоклей, винты или защелки. Тип конструкции зависит от конфигурации и конструкции деталей. Рекомендуется делать разъемную конструкцию, которая позволит удалять скопившиеся в ходе эксплуатации загрязнения и менять вышедшие из строя элементы.
Хороший результат достигается при использовании пластиковой водопроводной трубы, которая нагревается строительным феном и обжимается вокруг муляжа аккумуляторных банок.
Power bank своими руками — лучшие проекты и инструкции как сделать зарядное устройство
В наше время электричество является одним из самых важных вещей. Оно используется повсюду, для освещения, связи или просто для работы бытовых устройств. И электричество, как и все другое, имеет свойство кончаться. Не исключено, что в любой момент у вас может разрядиться телефон или ноутбук, а подключить его к сети будет невозможно в данной ситуации.
Тогда на помощь приходит Power bank — внешний аккумулятор. С его помощью можно продлить жизнь вашего устройства. Пример Power bank вы можете увидеть на фото ниже.
В принципе, такие вещи сейчас можно в свободном доступе найти в магазине электротехники. Однако там внешние аккумуляторы стоят приличных денег, да и не всегда уместно его покупать, когда можно сделать самостоятельно дома. Поэтому хотим представить несколько простых инструкций по созданию Power bank дома.
Внешний аккумулятор из батарей мобильных телефонов
Одним из самых простых способов создать Power bank дома — собрать его из аккумуляторов мобильных телефонов. Ведь у современного человека точно где-то завалялась куча старых ненужных телефонов. Не спешите их выбрасывать, оказывается они могут вам еще пригодиться.
Необходимые материалы:
- Батареи от сотовых телефонов;
- Контроллер с USB-разъемом;
- Пара проводов;
- Коробочка.
Во-первых, необходимо уточнить, что батареи должны быть как можно более схожи, так будет проще (вместо батарей от телефонов можно использовать другие литий-ионные аккумуляторы). И все они должны быть одинакового объема, в нашем случае это 1020 mAh каждая.
Их количество влияет только на объем будущего Power bank, но оптимальным будет от 6000 до 20000 mAh в общем. К тому же любой из них требует энергии на собственную работу, поэтому необходимо из общей мощности вычесть примерно 20-30%. Это и будет чистый заряд, который может выдать ваш внешний аккумулятор.
Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Просто USB самый распространенный, поэтому мы выбрали именно его.
Итак, когда все собрано, можно приступать к сборке нашего устройства.
Сначала сгруппируем батареи для пущей удобности. Для этого устанавливаем их параллельно друг другу и фиксируем все это скотчем или изолентой (все производится с учетом ваших аккумуляторов)
Важно! Контакты должны быть открыты!
Теперь необходимо спаять батареи и контроллер между собой, а именно контакты «+» и «-» (это крайние). Центральные можно не трогать. Потом в «корпусе» нашего Power bank прикидываем расположение всех элементов и отмечаем места для будущих разъемов. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.
Все готово! Этого Power bank из аккумуляторов вам хватит на несколько подзарядок телефона.
Power bank из обычного фонарика
На рынке сейчас можно встретить фонари с подзарядкой других устройств, примерно то же мы и попробуем сделать. Такое устройство будет совмещать в себе как фонарь, так и внешний аккумулятор.
Необходимые материалы:
- Простой фонарик;
- Преобразователь напряжения с USB разъемом (на 5 В);
- Контроллер заряда.
Для начала разберем фонарь и вытащим оттуда резистор, тот к которому припаян небольшой светодиод. Он нам больше не понадобится (по крайней мере здесь). Вместо него поставим туда контроллер заряда батареи.
Теперь на место, где подзаряжали фонарь, ставим конвертор с разъемом USB (опять же, разъем может быть тот, который нужен вам).
Далее к контроллеру надо припаять «+» и «-» от аккумулятора фонарика. Теперь спаиваем наш преобразователь энергии и контакты OUT+/OUT на контроллере. Не забываем освободить кнопку фонаря и соединить ее с конвертером энергии.
После всей проделанной работы нужно проверить, работает ли наше устройство. Если все отлично, то прикрепляем все элементы с помощью того же термоклея и собираем установку воедино.
- Теперь Power bank из фонарика готов к использованию.
Это были лишь самые распространенные и простые в изготовлении способы сборки внешнего аккумулятора. Существует огромное количество других методов, но они требуют гораздо больше свободного времени, да и стоимость у них значительно выше. Но это, отнюдь, не говорит, что они лучше.
Что нужно для изготовления
Самостоятельное изготовление внешнего аккумулятора для мобильных устройств предусматривает наличие батареек или других АКБ, например, от ноутбука. Можно использовать щелочные элементы питания формата АА или ААА, а также перезаряжаемые никель-металлогидридные источники аналогичного размера. Стабильное напряжение в сети поддерживает дополнительный USB-разъем и контроллер.
Допускается разработка конструкций с элементами, питающимися от солнечной энергии. Такие повербанки имеют светочувствительный элемент, конвертирующий солнечное излучение. Для изготовления power bank своими руками потребуются следующие компоненты:
- паяльник с припоем и флюсом;
- небольшой ножик;
- кусачки;
- клей;
- корпус для аккумуляторов;
- элементы питания от ноутбука, телефона или формата АА/ААА;
- контроллер зарядника;
- USB-разъем для подключения устройств;
- выключатель;
- светодиод для отображения уровня заряда.
Навигация по записям
Затем ножиком убрал излишки застывшего клея. В качестве оценки КПД устройства я решил сравнить реальную емкость аккумуляторов и отдаваемую в нагрузку.
Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор — преобразователь напряжения.
Соедините всё, как показано на фотографии. Не забудьте о предохранителе. Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.
Далее следует пайка. Вырезал из тонкого пластика подходящий кусок и приклеил. Кстати, разъемы очень легко запомнить, первый — ток 1 Ампер, второй — 2 Ампера, то есть , Происходит это очень быстро, нагрузка даже не успела это засечь, но из-за инерционности дисплея Повербанка удалось сфотографировать ток перед отключением.
Это более надежно и компактнее. Выше я писал, что есть два цветовых решения корпуса, я выбрал белый. За исключением корпуса. Подключать контакты контроллера надо в последовательности от «минимального» к «максимальному», т.
Я спроектировал его модель в программе Autodesk Inventor. Но при более внимательном осмотре видны следы флюса, а также иногда не очень аккуратная пайка. Я использовал проводник из меди с достаточно большим сечением, так как ток заряда аккумулятора порядка 1 ампер. Будет сделано также небольшое отверстие под выключатель питания.
Теперь о корпусе
Эта схема рассчитана на один литиевый аккумулятор. Их нужно заменить более яркими и вывести на переднюю панель. Входное напряжение LT может быть ниже 2,2 В. Для начала я выяснил, что на дорожках до диодов падает около 0.
Аккумуляторы также сойдут для наших потребностей! Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Планшет CUBE андроид , Данный планшет может без проблем брать от зарядного ток 2 Ампера, но в первом разъеме 1 А ток был превышен, а во втором 2 А ограничен на уровне 0.
Ремонт POWER BANK (не заряжает телефон)
Как сделать power bank своими руками
Из АКБ от ноутбука
Чтобы сделать повербанк своими руками из батареи ноутбука, необходимы следующие компоненты:
АКБ ноутбука.
- платы заряда с защитным модулем от перезаряда;
- преобразователь, изменяющий напряжение с 3,7 до 5 В;
- металлический или пластиковый чехол;
- li-ion батареи 18650;
- конденсатор электролитический на 100 мкФ, 16 В;
- USB-разъем;
- кнопка активации powerbank;
- кабели.
Для начала необходимо разметить маркером корпус по размерам элементов питания, сделав соответствующие отверстия. Паяльником соединить литий-ионные батареи параллельным способом. Жало паяльника при этом должно быть массивным – сам процесс нужно выполнять быстро, чтобы не вывести из строя аккумуляторы. Готовую конструкцию закрепите скотчем или липкой лентой и вставьте в корпус по разметкам.
Далее установите зарядную плату с защитным модулем и с помощью паяльника подключите к ней li-ion аккумуляторы 18650. Через кнопку активации соедините с платой преобразователь напряжения. Если на нем есть USB-гнездо, то на этом изготовление повербанка может быть завершено. Если разъем отсутствует, его надо припаять. Для этого к гнезду крепится плюсовой и минусовой вывод модуля преобразователя.
Из телефонного аккумулятора
Повербанк из телефонных АКБ.
Батареи мобильных телефонов используются для изготовления компактных внешних аккумуляторов небольшой емкости. Необходимо от 6 однотипных элементов питания одинаковой емкости, которые подключаются в общую цепь, и устанавливаются в пластиковый корпус.
Для снижения габаритов готового устройства рекомендуется собирать 2 банки, а для крепления элементов использовать изоляционную ленту или скотч. Сами батареи соединяйте с контактными площадками в одном направлении – это позволит упростить коммутацию.
Далее с помощью медного кабеля подключите крайние контакты элементов питания к каждой банке. Проводка осуществляется при помощи паяльника, при этом перед соединением нужно проверить полярность тестовым устройством. Подключение проводится параллельным методом – это позволяет увеличить объем готового внешнего аккумулятора.
При сборке конструктивных элементов задействуются только крайние контакты на каждом источнике, средние – не используются, так как контролируют температуру АКБ. Аналогичным образом подключаются остальные банки.
Собранные аккумуляторные элементы и модуль управления зарядкой вставьте в пластиковый корпус с подходящим размером. Внутри него перед этим распределите соединительные провода и заднюю часть USB-гнезда.
Работу готового внешнего аккумулятора можно протестировать на любом мобильном устройстве. После этого соедините части корпуса и дополнительные крышки с помощью винтов или клея.
Из батареек
Для сборки простого внешнего аккумулятора из 4 батареек типа АА или АА необходимы следующие компоненты:
- никель-кадмиевые элементы питания;
- USB-разъем;
- корпус;
- 2 пустые пачки от спичек;
- коробка от фотопленки;
- проволока;
- кабель
- скобы;
- баночка из-под лекарств.
У пустых спичечных коробков отогните одну из стенок и склейте их вместе. В данную конструкцию поместите батарейки и закрепите их скотчем. С обратной стороны пачек сделайте электрические контакты из скоб, соединив их проволокой. Получившуюся конструкцию поместите в коробку от фотопленки. Измерьте тестером напряжение на выводе АКБ – оно должно быть чуть выше 5 В. У баночки от витаминов вырежьте дно и сделайте в нем отверстие для USB-гнезда. Вставьте его и припаяйте кабель, к которому подключены батарейки. Установите готовую конструкцию в корпус, подходящий по размерам, и закройте его. Протестируйте готовый повербанк на любом мобильном устройстве.
Повербанк из батареек.
Способ 2. Фонарь путь осветит, телефон «накормит»
У вас есть фонарик? Сейчас вы узнаете, как преобразовать фонарь, чтобы он не только путь-дорогу освещал, а ещё помогал оставаться на связи.
Зарядное устройство из фонаря
Нам необходимо:
- Фонарь с накопителем на 3,7 В
- Преобразователь напряжения со встроенным USB-выходом
- Контроллер энергозаряда.
- Разбираем фонарик.
- Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
- На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
- К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.
ВАЖНО. Перед этим необходимо высвободить один контакт переключателя и подпаять к нему преобразователь.
- Проверяем работоспособность. Если нужно — перепаиваем.
- Крепим преобразователь и контроллер. Готово!
Вот такой модерн фонаря даст двойное преимущество в походе. И свет есть, и не страшно остаться без связи в любой момент.
Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.
