Как проверить позистор в телевизоре: как самостоятельно починить

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

  1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
  2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
  3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
  4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

setafi.com

Как определить исправность СМД-резисторов

SMD-резисторы являются компонентами поверхностного монтажа, основным отличием которых, является отсутствие отверстий в плате. Компоненты устанавливаются на токоведущие контакты печатной платы. Преимуществом СМД-компонентов являются их малые габариты, что даёт возможность уменьшить вес и размеры печатных плат.

Проверка SMD-резисторов мультиметром усложняется из-за мелкого размера компонентов и их надписей. Величина сопротивления на СМД-компонентах указывается в виде кода в специальных таблицах, например обозначение 100 или 10R0 соответствует 10 Ом, 102 указывает 1 кОм. Могут встречаться четырёхзначные обозначения, например 7920, где 792 является значением, а 0 — это множитель, что соответствует 792 Ом.

Проблемы с контролем температуры на вашем устройстве могут указывать на проблемы с термостатом, сопротивление которого можно проверить с помощью мультиметра.

Читать также: Как открывать газовый баллон и сделать печку

Я подключил и настроил этот мультиметр в соответствии с инструкциями и повернул ручку на самый низкий предел измерения в Омах. Рабочий термостат показывает сопротивление ноль или близкое к нулю. Данный термостат имеет показания прибора 1.4, значит он рабочий. Если нет никаких показаний на приборе, то термостат неисправен и нуждается в замене.

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Устройство и виды

Терморезистор – это полупроводниковый прибор, сопротивление которого зависит от его температуры. В зависимости от типа элемента сопротивление может повышаться или падать при нагреве. Различают два вида терморезисторов:

  • NTC (Negative Temperature Coefficient) – с отрицательным температурным коэффициентом сопротивления (ТКС). Часто их называют «Термисторы».
  • PTC (Positive Temperature Coefficient) – с положительным ТКС. Их также называют «Позисторы».

Важно! Температурный коэффициент электрического сопротивления – это зависимость сопротивления от температуры. Описывает, на сколько Ом или процентов от номинальной величины изменяется сопротивление элемента при повышении его температуры на 1 градус Цельсия. Например, у обычных резисторов положительный ТКС (при нагреве сопротивление проводников повышается)

Например, у обычных резисторов положительный ТКС (при нагреве сопротивление проводников повышается).

Терморезисторы бывают низкотемпературными (до 170К), среднетемпературными (170-510К) и высокотемпературными (900-1300К). Корпус элемента может быть выполнен из пластика, стекла, металла или керамики.

Условное графическое обозначение терморезисторов на схеме напоминает обычные резисторы, а отличием является лишь то, что они перечеркнуты полосой и рядом указывается буква t.

Кстати, так обозначаются любые резисторы, сопротивление которых изменяется под воздействием окружающей среды, а род воздействующих величин и указывается буквой, t – температура.

Основные характеристики:

  • Номинальное сопротивление при 25 градусах Цельсия.
  • Максимальный ток или мощность рассеяния.
  • Интервал рабочих температур.
  • ТКС.

Интересный факт: Терморезистор изобретен в 1930 году ученым Самюэлем Рубеном.

Давайте подробнее рассмотрим, как устроен и для чего нужен каждый из них.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

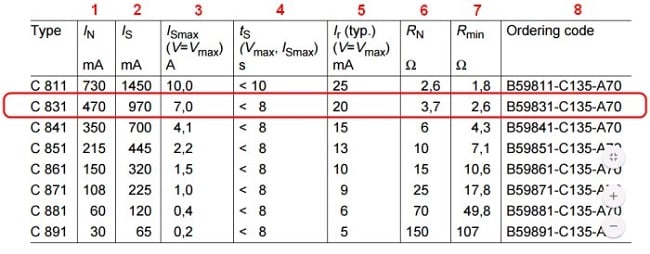

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А

Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели)

Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов

  1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

  Новый форд куга тест драйв видео

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

  • Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
  • Появление характерного запаха.
  • Стирание маркировки.
  • Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание!

Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Виды и устройство терморезисторов

Терморезисторы можно разделить на две большие группы по реакции на изменение температуры:

  • если при нагреве сопротивление падает, такие терморезисторы называются NTC-термисторами (с отрицательным температурным коэффициентом сопротивления);
  • если при нагреве сопротивление увеличивается, то термистор имеет положительный ТКС (PTC-характеристику) – такие элементы называют ещё позисторами.

Тип термистора определяется свойствами материалов, из которых изготовлены терморезисторы. Металлы при нагреве увеличивают сопротивление, поэтому на их основе (точнее, на базе оксидов металлов) выпускают термосопротивления с положительным ТКС. У полупроводников зависимость обратная, поэтому из них делают NTC-элементы. Термозависимые элементы с отрицательным ТКС теоретически можно делать и на основе электролитов, но этот вариант на практике крайне неудобен. Его ниша – лабораторные исследования.

Конструктив термисторов может быть различным. Их выпускают в виде цилиндров, бусин, шайб и т.п. с двумя выводами (как у обычного резистора). Можно подобрать наиболее удобную форму для установки на рабочем месте.

Предустановленная схема размагничивания

В общем случае процесс размагничивания осуществляется за счет плавного исчезновения переменного магнитного поля. При этом схема данного процесса работает следующим образом.

  1. После включения телевизионного приемника через петлю размагничивания проходит переменный ток величиной порядка 10А.
  2. В данной петле возникает магнитное поле, с помощью которого и размагничивается теневая маска.
  3. Плавное исчезновение имеющегося магнитного поля обеспечивается с помощью позистора, который под действием переменного тока мгновенно нагревается. Это приводит к увеличению его сопротивления и уменьшению силы тока в петле размагничивания. В результате магнитное поле плавно исчезает, а маска размагничивается.
  4. В то время, когда телевизор работает или находится в «дежурном» режиме, подогретый позистор ограничивает ток, проходящий по петле размагничивания. При этом система размагничивания не работает. Только при отключении телевизора от сети переменного тока позистор остынет.
  5. При следующем включении телевизора система размагничивания кинескопа сработает снова.

Такие модели позволяют включать систему размагничивания в автоматическом режиме и уменьшить фоновое подмагничивание кинескопа во время его работы.

Ремонт телевизора «Samsung CS -21M21ZQFSNWT»

Телевизор поступил в ремонт после аварийного скачка напряжения сети в квартире. Нет даже дежурного режима, т.е. никаких признаков жизни.

Материал статьи продублирован на видео:

Осматриваем телевизор до открывания корпуса. На задней панели читаем информацию о модели и шасси телевизора. Это нужно для поиска схемы, если ремонт телевизора окажется сложным.

Ремонт телевизора начинаем с того, что открываем корпус и делаем внешний осмотр всех блоков и деталей.

Видимые повреждения обнаруживаем в районе сетевого разъема. На фото ниже показан перегоревший предохранитель.

Осматриваем блок питания со стороны печатной платы. Здесь не видно внешних дефектов.

Меняем горелый предохранитель на целый. Измеряем сопротивление нагрузки на выводах сетевого разъема. Оно составляет 34,8 Ом. Это может быть сопротивление петли размагничивания с позистором. Отключаем петлю и снова измеряем сопротивление на сетевом разъеме. Теперь оно больше 1 кОм, т.е. норма. Для надежности измеряем сопротивление на электролитическом конденсаторе, который установлен после диодного моста. Предварительно конденсатор нужно разрядить, желательно не пинцетом, а резистором около 100 Ом, чтобы не создавать большую искру. При одной полярности оно больше 2 кОм, при другой небольшое. Похоже, что остальная часть схемы исправна.

Пробуем кратковременно включить телевизор в сеть, внимательно наблюдая за деталями платы.

Сразу после подачи напряжения, задымил позистор и снова сгорел предохранитель. Еще раз осматриваем позистор и проверяем петлю размагничивания.

Позистор имеет трещины на корпусе. Это конечно может быть и у исправного элемента, так как он при работе греется. Осмотр петли размагничивания подозрений не вызвал. Сопротивление ее 18 Ом, что является нормой. Может быть, конечно, витковое замыкание, но маловероятно. Будем выпаивать и внимательно проверять позистор.

Конечно трещин на его корпусе многовато.

После осмотра внутренностей позистора сомнений не остается, он неисправен, мало того два его контакта замкнуты, что  вызвало большой ток и перегорание предохранителя.

Вообще то в данном случае повезло, что при скачке напряжения сети замкнул позистор. В этой модели телевизора нет защитного варистора после предохранителя, который должен вызывать перегорание этого предохранителя при повышении напряжения сети сверх нормы. Его роль поневоле взял на себя позистор и спас схему телевизора от серьезных повреждений.

После замены позистора на исправный телевизор полностью заработал. Это довольно простой ремонт телевизора и схема не понадобилась.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Читать также: Что такое оправка для станка

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

NTC

Основные сведения

Сопротивление NTC-терморезисторов уменьшается при нагреве, их ТКС отрицательный. Зависимость сопротивления от температуры изображена на графике ниже.

Здесь вы можете убедиться, что при нагреве сопротивление NTC-терморезистора уменьшается.

Такие термисторы изготавливают из полупроводников. Принцип действия заключается в том, что с ростом температуры увеличивается концентрация носителей зарядов, электроны переходят в зону проводимости. Кроме полупроводников используются оксиды переходных металлов.

Обратите внимание на такой параметр как бета-коэффициент. Учитывается при использовании терморезистора для измерения температуры, для усреднения графика сопротивления от температуры и проведения расчетов с помощью микроконтроллеров

Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже.

Интересно: в большинстве случаев термисторы используют в диапазоне температур 25-200 градусов Цельсия. Соответственно могут использоваться для измерений в этих диапазонах, в то время как термопары работают и при 600 градусах Цельсия.

Где используется

Терморезисторы с отрицательным ТКС часто используют для ограничения пусковых токов электродвигателей, пусковых реле, для защиты от перегрева литиевых аккумуляторов и в блоках питания для уменьшения зарядных токов входного фильтра (емкостного).

На схеме выше приведен пример использования термистора в блоке питания. Такое применение называется прямым нагревом (когда элемент сам разогревается при протекании тока через него). На плате блока питания NTC-резистор выглядит следующим образом.

На рисунке ниже вы видите, как выглядит NTC-терморезистор. Он может отличаться размерам, формой, а реже и цветом, самый распространенный – это зелёный, синий и черный.

Ограничение пускового тока электродвигателей с помощью NTC-термистора получило широкое распространение в бытовой технике благодаря простоте реализации. Известно, что при пуске двигателя он может потреблять ток в разы и десятки раз превышающий его номинальное потребление, особенно если двигатель пускается не в холостую, а под нагрузкой.

Принцип работы такой схемы:

Когда термистор холодный его сопротивление велико, мы включаем двигатель и ток в цепи ограничивается активным сопротивлением термистора. Постепенно происходит разогрев этого элемента и его сопротивление падает, а двигатель выходит на рабочий режим. Термистор подбирается таким образом, чтобы в горячем состоянии сопротивление было приближено к нулю. На фото ниже вы видите сгоревший терморезистор на плате мясорубки Zelmer, где и используется такое решение.

Недостаток этой конструкции состоит в том, что при повторном пуске, когда термистор еще не остыл – ограничения тока не происходит.

Есть не совсем привычное любительское применение терморезистора для защиты ламп накаливания. На схеме ниже изображен вариант ограничения всплеска тока при включении таких лампочек.

Если терморезистор используется для измерения температуры – такой режим работы называют косвенным нагревом, т.е. он нагревается от внешнего источника тепла.

Интересно: у терморезисторов нет полярности, так что их можно использовать как в цепях постоянного, так и переменного тока не опасаясь переполюсовки.

Маркировка

Терморезисторы могут маркироваться как буквенным способом, так и содержать цветовую маркировку в виде кругов, колец или полос. При этом различают множество способов буквенной маркировки – это зависит от производителя и типа конкретного элемента. Один из вариантов:

На практике, если он применяется для ограничения пускового тока чаще всего встречаются дисковые термисторы, которые маркируются так:

5D-20

Где первая цифра обозначает сопротивление при 25 градусах Цельсия – 5 Ом, а «20» — диаметр, чем он больше – тем большую мощность он может рассеять. Пример такого вы видите на рисунке ниже:

Для расшифровки цветовой маркировки можно воспользоваться таблицей, изображенной ниже.

Из-за обилия вариантов маркировки можно ошибиться в расшифровке, поэтому для точности расшифровки лучше искать техническую документацию к конкретному компоненту на сайте производителя.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

Watch this video on YouTube

Как проверить с помощью мультиметра

Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом (об этом упоминалось выше). Следовательно, сопротивление детали снижается или уменьшается с ростом температуры.

С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.

Алгоритм действий:

  1. Перевод прибора в режим замера сопротивления.
  2. Подключение щупов к клеммам терморезистора (расположение не имеет значения).
  3. Фиксация сопротивления на бумаге и поднесение нагретого паяльника к детали.
  4. Контроль сопротивления (оно растет или падает в зависимости от вида терморезистора).
  5. Если сопротивление снижается или увеличивается, полупроводник работает правильно.

Для примера можно использовать термистор NTC типа MF 72. В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре.

После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен.

Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя.

Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.
