Домкрат своими руками

Содержание

Необходимый инструмент

Для запрессовки сайлентблоков в домашних условиях, вам понадобится такие инструменты: набор гаечных ключей, домкрат, новые шарниры, монтировка. Для смазки нужно будет применять машинное масло или другие виды смазки.

Также вам будут нужны специальные оправки для запрессовки сайлентблоков, как альтернатива – куски трубы с требуемым диаметром, а также пресс для запрессовки нового резиново-металлического шарнира. В домашних условиях этим прессом могут послужить обычные тиски. Ещё можно подготовить и набор кувалд, но при этом нужно соблюдать высокую точность выполнения работы.

Самодельный пресс из домкрата своими руками почти бесплатно

Ситуаций, когда необходимо сжать предметы с большой силой, в быту предостаточно.

Вот немногие из них:

  • Выжимание сока из винограда, фруктов и овощей.
  • Запрессовка или извлечение сайлентблоков, подшипников, втулок.
  • Формовка изделий по матрице.
  • Сгибание прочных металлических заготовок.
  • Выпрямление изогнутых предметов.
  • Перечень можно продолжать и дальше.

Для этих действий необходим пресс. Самая популярная конструкция – гидравлическая. Жидкость не сжимается, поэтому достаточно оснастить гидравликой приспособление для сжатия – прессования, и можно развивать фактически неограниченное усилие.

Приспособления эти достаточно компактны. Например, на иллюстрации изображен станок высотой меньше метра, а усилие он развивает до 10 тонн. И управляется вручную.

Такой пресс можно купить в магазине инструмента, правда, стоимость достаточно высокая. Если приглядеться к конструкции, можно заметить, что силовой элемент очень похож на обычный автомобильный бутылочный домкрат. Стало быть, его можно изготовить своими руками.

Как проверить сайлентблоки

Чтобы запрессовать шарниры, необходимо их хорошо осмотреть, убеждаясь в том, что их замена точно необходима. Для этого нужно визуально осмотреть сайлентблок и проверить его целостность. Нужно убедиться, что резина на шарнире не вспучилась и не потрескалась. Проверить люфты в деталях, если они превышают размер, то замена необходима. Затягивать эту работу не нужно, если провести ее не своевременно, могут возникнуть проблемы, которые приведут к полной замене рычага подвески.

Стандартными причинами, которые говорят об их неисправности:

  • плохая управляемость;
  • во время движения по неровностям появляются стуки в подвеске;
  • износ шин происходит неравномерно;
  • проблемы с регулировкой развал схождения.

МАСТАК 110-20026C

Еще один неплохой вариант производства Тайваня. Этот внушительный набор состоит из 26 элементов, которые позволяют использовать его для снятия самых разных сайлентблоков и обойм подшипников.

Характеристики:

  • Наличие 20 оправок с ø 44/34 (11 штук) и ø 48/38 (9 штук).
  • В набор также входят упорные шайбы (2 штуки) и силовые болты 350 мм (М16х2.5, М14х2.0, М12х2.0, М10х1.5).
  • Вид: универсальный инструмент.
  • Вес: 18 кг.

Плюсы:

  • Высокопрочный материал изготовления всех деталей.
  • Возможность универсального использования (подходит для различных марок автомобилей).
  • Применим не только для сайлентблоков, но и для внешних и внутренних обойм подшипников.
  • Удобный кейс для хранения.

Минусы:

  • Цена.
  • Защелки на кейсе не всегда плотно прилегают.
  • Вес.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Виды пуансонов и матриц для гибки листового металла от Plasmet

Матрица и пуансон для пресса – это формообразующая оснастка (инструмент) для промышленных станков, позволяющая получать изделия заданной формы с точной геометрией и размерами. Матрица-нижняя часть гибочного инструмента, на которую устанавливается деталь для дальнейшего гиба. Паз в матрице имеет разную ширину и угол наклона, именно эти параметры и позволяют задавать нужные параметры гиба. Матрицы бывают как одноручьевые, так и многоручьевые с различным креплением, шириной и углом ручья. Многообразие инструмента позволяет изготавливать самые разнообразные детали.

Пуансон – крепится к верхней подвижной гибочной балке пресса. Пуансон оказывает давление на заготовку установленную на матрице, которая в свою очередь входит в ручей матрицы и преобретает требуемый профиль детали. Пуансоны имеют разные хвостовики, которыми крепяться к гибочной балке, а так же разнообразную геометрию и угол рабочей части инструмента.

В продаже есть гибочные матрицы и пуансоны следующих типов:

  • Пуансоны типа A, T, W, L
  • Матрицы типа A, T, W, L
  • Держатели сменных вставок
  • Инструмент для радиусной гибки, z-гиба
  • Адаптеры типа T, A/T, T/A
  • Матрицы ROLLA-V (с подвижными вставками для сопровождения гиба), наборные, роликовые, специальные
  • Специальный инструмент, ножи для гильотинных ножниц и другая продукция.

Пуансоны и матрицы для листогибочных прессов полностью соответствуют требованиям по твердости рабочих поверхностей, размерам, физико-механическим свойствам используемых сплавов стали.

Конструкция элементов

Для изготовления станины прессов используется толстолистовая закаленная сталь. Конструкция укрепляется мощными ребрами жесткости.

Профилированное основание пресса заводского изготовления, как правило, имеет отверстия для крепления к полу или столу. Высота рабочего стола в серийных моделях обычно легко регулируется.

Для этого в конструкции прессов с большим усилием прессования предусмотрен механический подъемник с вращающейся ручкой. Механический шток с трапециевидной резьбой служит для передачи усилия прессования и обеспечивает надежность конструкции. Серийные модели прессов, как правило, укомплектованы системой автоматического возвращения штока и предохранительным клапаном, защищающим от внештатных ситуаций при перегрузках. Манометр устанавливается в удобном для оператора месте и показывает текущее усилие нагрузки.

Способы запрессовать сайлентблоки

Существует несколько вариантов запрессовки сайлентблоков.

Вариант с тисками

Перед запрессовкой компонента необходимо наждачной бумагой очистить посадочные места от ржавчины и заусенцев. Потом смазать проушины смазкой «Литол» или жидким мылом. Сверху рычага установить деталь, на нее – специальную оправку, и с помощью тисков компонент запрессовать в гнездо.

Запрессовка с помощью пресса

Запрессовку сайлентблоков можно осуществлять с помощью пресс-съемника, которым деталь была снята. Нужно подобрать необходимую наставку для запрессовки, смазать проушину, правильно установить деталь и задавливать, периодически посматривая, чтобы компонент не пошел наперекосяк.

Приспособление для выпрессовки

Чтобы удостовериться в необходимости замены компонентов, нужно сделать визуальный осмотр резиновых деталей. Они должны быть целыми, без деформации. При раскачке авто люфта быть не должно. При движении автомобиля износ выявится стуком подвески, покачиванием кузова и неустойчивым движением авто.

Чтобы достать сайлентблок в домашних условиях, необходимо:

  1. Установить рычаг под пресс на подставку, куда будет выходить сайлентблок. Сверху поставить проставку для выдавливания втулки и выпрессовывать деталь.
  2. Используя вместо пресса тиски, по такому же методу можно выдавить сайлентблоки.
  3. Можно использовать гидравлический домкрат. Для этого предварительно понадобится сварить рамку из уголка или швеллера в виде прямоугольника, который по высоте больше домкрата. Вставить две вышеперечисленные проставки и поднимать домкрат, пока сайлентблок не выдавится в оправку. Домкрат нужно выбирать помощнее – на 10-15 тонн, т. к. подъемники на 3-5 тонн могут не помочь.
  4. В отсутствие специальных приспособлений используется самодельный или заводской пресс-съемник, который с помощью болта, шайб, гайки и двух наставок выдавливает деталь. Все эти компоненты должны быть прочными и надежными. Используя подобное приспособление, можно произвести выпрессовку без демонтажа ступицы и рычага.

Применение грубой силы

Если под рукой не оказалось ни одного из вышеперечисленных приспособлений, для выпрессовки сайлентблоков можно использовать обыкновенный молоток и отвертку или какой-нибудь толстый заточенный штырь. Его необходимо вбить между втулкой и сайлентблоком. В результате втулка детали деформируется вовнутрь, после этого можно будет вытащить резинку и выбить сайлентблок.

Можно выпрессовать деталь с помощью полотна по металлу, отвертки и молотка. Для этого нужно удалить внутреннюю втулку и полотном аккуратно, чтобы не повредить рычаг, перепилить сайлентблок. Затем с помощью отвертки вытащить деталь.

Чтобы запрессовать сайлентблок с применением грубой силы, необходимо вставить деталь в проушину, резким и сильным ударом молотка забить ее в свое посадочное место.

Недостатки этого метода:

  • сайлент криво заходит в проушину;
  • закусывает резиновые части детали;
  • от удара может повредиться рычаг или сайлентблок.

После использования этого метода компонент часто повреждается, и его нужно будет перепрессовать.

Запрессовка весом автомобиля

Многие автомобилисты запрессовывают сайленты весом собственного автомобиля.

Для этого необходимо:

  1. Под транспортное средство установить винтовой или гидравлический домкрат.
  2. Снять колесо.
  3. Рычаг с сайлентблоком установить под ступицу автомобиля.
  4. Хорошо выровнять детали и потихоньку опускать домкрат.

За счет веса автомобиля компонент сядет в посадочное место.

Этот способ имеет несколько недостатков:

  • неудобно использовать ступицу как пресс;
  • небезопасно;
  • трудно контролировать правильную посадку компонента.

При отсутствии съемников и тисков этот способ позволяет неплохо справиться с задачей, нужно только быть предельно осторожным и соблюдать меры безопасности.

Материалы для изготовления

Для его изготовления на строительном рынке необходимо приобрести:

  • Швеллер №8 шириной 80 мм (желательно сразу на месте порезать его по требуемым размерам 6*500 мм);
  • Прямоугольную трубу 40*60 мм, также порезанную по размерам 2*1000 мм+2*500 мм;
  • Болты М8*30 – 4 шт., М10*80 – 4 шт., М12*80 -10 шт., М12*150 – 2 шт. с гайками;
  • Пластину 250*250*8 мм;
  • Полосу 4*40*60 мм – 4 шт.;
  • Уголок 50*50*300 мм – 2 шт.;
  • Уголок 25*25*250 мм – 2 шт.;
  • Бутылочный домкрат на 12 тонн;
  • Грибок моста со сдвинутыми шлицами;
  • 2 дверные пружины по 300мм.

Можно на базе пресса дополнительно устроить еще съемник подшипников. Для этого понадобится:

  • Шпилька М16*1000 мм – 2 шт.;
  • Шпилька М8*1000 мм – 1 шт.;
  • Гайка высокая М16 – 4 шт.;
  • Съемник двухлапый малый.

В принципе покупку металлоизделий можно произвести на металлобазе, подобрав необходимые размеры среди остатков неликвидов. Как правило, такие материалы стоят значительно дешевле.

https://youtube.com/watch?v=93NOx6V_PXM

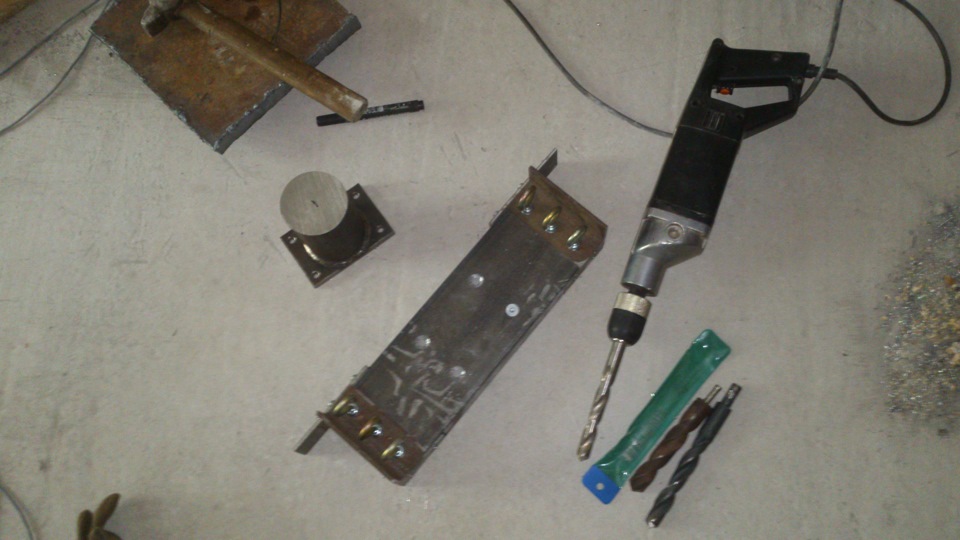

Предварительно просверливаются отверстия в швеллерах и уголках. Затем самодельный пресс для гаража собирается из металлических заготовок с использованием крепежных изделий. Бутылочный домкрат выполняет в устройстве главную роль – вырабатывает усилие прессования.

Для этого он размещается на перемещаемом рабочем столе. Домкрат может быть снят с пресса в любой момент и использован по своему основному целевому назначению. Подвижный рабочий стол удерживается на 2 подвешенных дверных пружинах. Снизу к нему болтами М8 крепится гриб моста, который будет выполнять функции штока. Для изготовления верхней части съемника две полосы 40*4*60 мм привариваются к высокой гайке под шпильку. Два крючка съемника привариваются к двум шпилькам.

Процесс запрессовки сайлентблока при его замене – крайне кропотливое и непростое мероприятие. Осуществить данную процедуру без использования дополнительного инструмента практически нереально

Исходя из этого, перед началом ремонта важно позаботиться о наличии такового. В сегодняшнем материале рассмотрим наиболее используемые и удобные приспособления, помогающие без особых проблем запрессовать сайлентблоки в их посадочные места

Сборка гидравлического пресса своими руками

Если вы решили собрать самодельный пресс своими руками, необходимый для запрессовки сайлентблоков и подшипников, вам потребуются определенные материалы и инструменты.

Потому начните с выбора требующихся комплектующих. Без них собрать самодельный пресс будет невозможно. Вам понадобится:

  • Сварочное устройство с электродами;
  • Ножовка по обработке металла;
  • Болгарка;
  • Гидравлический домкрат с подходящими параметрами мощности;
  • Оттягивающие пружины (хорошо подходят пружины от кресел авто или дверей);
  • Грибок моста со сдвинутыми шлицами (на тот случай, если домкрат будет иметь нижнее расположение);
  • Швеллеры;
  • Металлическая труба с сечением квадрат или прямоугольник;
  • Металлический уголок;
  • Стальной лист;
  • Полоса из стали;
  • Отрезок трубы для головки штока.

Размеры деталей вы выбираете согласно выбранным чертежам, либо подбираете под ваш конкретный разработанный гидравлический пресс.

Когда все готово, можно приступать к работе своими руками.

  1. Разрежьте металлические заготовки согласно чертежам.
  2. Выполните на металлических деталях необходимые отверстия, если чертежи предусматривают их наличие. Сверлить уже на собранной конструкции будет проблематично.
  3. Сварите все компоненты из металла, которые предусматривают применение сварочного аппарата. Тщательно обрабатывайте швы, поскольку на гидравлический пресс будет воздействовать сильная нагрузка. Ваша задача — сделать П-образную конструкцию, надежно привариваемую к основанию.
  4. Далее идет подвижный стол. Чтобы сделать его, воспользуйтесь трубой или швеллером. Труба должна иметь длину, которая будет меньше, нежели промежуточное расстояние между двумя стойками. Затем приваривается еще кусок трубы, необходимый для штока гидравлического домкрата. В роли направляющих могут выступать металлические полосы. Их длина должна соответствовать ширине станины. Трубу следует завести между стойками. По бокам крепят направляющие полоски. Конструкцию стяните надежными болтами и гайками.
  5. Чтобы сделать регулировочный самодельный съемный упор для пресса, действуйте так же. Но только на металлических полосках напротив стоек сделайте отверстия. Это позволит фиксировать элемент на нужной высоте.
  6. Согласно чертежам установите пружины и оттяните ими подвижный рабочий стол.
  7. Установите на свое место домкрат. Конструкция готова.

Преимущество такого гидравлического пресса для запрессовки в том, что при необходимости гидравлический домкрат можно легко снять и применять самостоятельно. Используя собранный своими руками пресс, вы легко справитесь с заменой сайлентблоков и не только.

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

  • Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
  • Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

  1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
  2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
  3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
  4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
  5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

  • Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
  • Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
  • Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
  • Скомбинировать указанные выше варианты.

Сборка гидравлического пресса своими руками

Если вы решили собрать самодельный пресс своими руками, необходимый для запрессовки сайлентблоков и подшипников, вам потребуются определенные материалы и инструменты.

Потому начните с выбора требующихся комплектующих. Без них собрать самодельный пресс будет невозможно. Вам понадобится:

  • Сварочное устройство с электродами;
  • Ножовка по обработке металла;
  • Болгарка;
  • Гидравлический домкрат с подходящими параметрами мощности;
  • Оттягивающие пружины (хорошо подходят пружины от кресел авто или дверей);
  • Грибок моста со сдвинутыми шлицами (на тот случай, если домкрат будет иметь нижнее расположение);
  • Швеллеры;
  • Металлическая труба с сечением квадрат или прямоугольник;
  • Металлический уголок;
  • Стальной лист;
  • Полоса из стали;
  • Отрезок трубы для головки штока.

Размеры деталей вы выбираете согласно выбранным чертежам, либо подбираете под ваш конкретный разработанный гидравлический пресс.

Когда все готово, можно приступать к работе своими руками.

  1. Разрежьте металлические заготовки согласно чертежам.
  2. Выполните на металлических деталях необходимые отверстия, если чертежи предусматривают их наличие. Сверлить уже на собранной конструкции будет проблематично.
  3. Сварите все компоненты из металла, которые предусматривают применение сварочного аппарата. Тщательно обрабатывайте швы, поскольку на гидравлический пресс будет воздействовать сильная нагрузка. Ваша задача — сделать П-образную конструкцию, надежно привариваемую к основанию.
  4. Далее идет подвижный стол. Чтобы сделать его, воспользуйтесь трубой или швеллером. Труба должна иметь длину, которая будет меньше, нежели промежуточное расстояние между двумя стойками. Затем приваривается еще кусок трубы, необходимый для штока гидравлического домкрата. В роли направляющих могут выступать металлические полосы. Их длина должна соответствовать ширине станины. Трубу следует завести между стойками. По бокам крепят направляющие полоски. Конструкцию стяните надежными болтами и гайками.
  5. Чтобы сделать регулировочный самодельный съемный упор для пресса, действуйте так же. Но только на металлических полосках напротив стоек сделайте отверстия. Это позволит фиксировать элемент на нужной высоте.
  6. Согласно чертежам установите пружины и оттяните ими подвижный рабочий стол.
  7. Установите на свое место домкрат. Конструкция готова.

Преимущество такого гидравлического пресса для запрессовки в том, что при необходимости гидравлический домкрат можно легко снять и применять самостоятельно. Используя собранный своими руками пресс, вы легко справитесь с заменой сайлентблоков и не только.

Ситуаций, когда необходимо сжать предметы с большой силой, в быту предостаточно.

Вот немногие из них:

  • Выжимание сока из винограда, фруктов и овощей.
  • Запрессовка или извлечение сайлентблоков, подшипников, втулок.
  • Формовка изделий по матрице.
  • Сгибание прочных металлических заготовок.
  • Выпрямление изогнутых предметов.
  • Перечень можно продолжать и дальше.

Для этих действий необходим пресс. Самая популярная конструкция – гидравлическая. Жидкость не сжимается, поэтому достаточно оснастить гидравликой приспособление для сжатия – прессования, и можно развивать фактически неограниченное усилие.

Приспособления эти достаточно компактны. Например, на иллюстрации изображен станок высотой меньше метра, а усилие он развивает до 10 тонн. И управляется вручную.

Такой пресс можно купить в магазине инструмента, правда, стоимость достаточно высокая. Если приглядеться к конструкции, можно заметить, что силовой элемент очень похож на обычный автомобильный бутылочный домкрат. Стало быть, его можно изготовить своими руками.

Как сделать гидравлический пресс для макулатуры своими руками: чертежи

В последние годы объем различной бумажной продукции, которую использует человек в своей жизни и работе, постоянно увеличивается. Выбрасывать ненужные газеты, журналы и прочую макулатуру – не рационально, ведь используя обычный гидравлический пресс, из нее можно сделать брикеты для отопления дома.

Стоимость подобных станков для макулатуры на рынке достаточно высокая. Но каждый, кто умеет работать со сварочным аппаратом, имеет некоторые знания из гидравлики и располагает необходимыми материалами и чертежами, может сделать такое устройство своими руками.

Работа изготовленного собственноручно гидравлического пресса основана на передаче усилия при перекачке той или иной жидкости: масло перекачивается под давлением из цилиндра, воздействуя на поршень. В результате этого и происходит сильное воздействие на макулатуру, в результате чего она спрессовывается.

Любой фирменный или сделанный своими руками пресс состоит из таких основных частей:

  • гидравлический насос или домкрат с гидроцилиндрами;
  • станина и каркас;
  • электродвигатель;

Перед тем как приступать к самостоятельному изготовлению гидравлического пресса, проводят требуемые расчеты, определяются с объемом цилиндров и камеры для загрузки макулатуры, создается схема будущего станка.

При отсутствии технического или инженерного образования сделать это своими руками сложно, поэтому лучше воспользоваться готовыми чертежами.

Разработка основания и опорной платформы

Сам процесс изготовления такого станка начинается с разработки пресс-формы: она представляет собой металлический короб прямоугольной формы, дно и крышка которого – съемные. Размеры такой формы определяют размеры брикетов макулатуры, которые можно будет делать с его помощью. Поэтому ее высоту и ширину каждый определяет своими руками.

Основание и опорная платформа для домкрата или гидронасоса должны быть максимально прочными, поскольку именно на них приходиться получаемое давление при работе пресса.

Чтобы сделать такие части гидравлического пресса, можно использовать обычный металлический профиль прямоугольного или квадратного сечения. Отрезав несколько деталей нужной длины, их прикладывают один к другому боковыми стенками, сваривая с обеих сторон швы сварочным аппаратом.

Из таких же элементов можно сделать и стойки упора, которые нужно приварить к основанию производимого гидравлического станка.

Следующий этап – разработка съемного упора, который будет перемещаться по стойкам, передавая при этом давление от домкрата на обрабатываемый материал. Для этого подойдут отрезки стальной полоски, длина которых должна быть немного меньшей, чем расстояние между стойками. Соединив сваркой такие отрезки, такая самостоятельно сделанная деталь фиксируется для перемещения по стойкам. Для этого используются две стальные пластины, длина которых равна длине упора вместе с шириной стоек. Проделав отверстия в этих пластинах и упоре, при помощи обычных гаек они соединяются между собой так, чтобы пластины располагались по обе стороны стоек.

Последний этап самостоятельной разработки гидравлического пресса – установка домкрата. Мощность такого станка будет зависеть только от мощности используемого домкрата. Для достижения высокой мощности работы аппарата потребуется использование электропривода. В результате этого можно будет прессовать различную макулатуру своими руками, используя получившиеся брикеты как эффективный вид топлива.

Готовый гидравлический пресс

Чертеж и концепция пресса из домкрата

Силовые элементы выполняются из стали толщиной не менее 15 мм, или стального профиля. В качестве вертикальных стоек можно использовать шпильку, уголок, профильную трубу, или тот же швеллер.

Шпилька с резьбой предпочтительнее, поскольку с ее помощью можно оперативно регулировать размер рабочей области.

Именно такую схему возьмем за основу для понимания конструкции.

В основание (7), толщиной 20 мм, вкручиваются две шпильки (4) с резьбой в нижней части (5) и в верхней, для регулировки высоты верхней платформы.

Шпильки (4) изготавливаются из стального круга диаметром 30 мм. Верхняя резьба нарезается из расчета высота подъема штока домкрата с небольшим запасом.

Гидравлический домкрат бутылочного типа (6) устанавливается на основание.

Желательно его там зафиксировать. Крепление можно делать съемным, чтобы иметь возможность использовать домкрат по прямому назначению.

По шпилькам вертикально перемещается нижняя платформа (3).

Если толщина металла недостаточна, отверстия можно усилить втулками, для предотвращения перекоса.

Верхняя силовая платформа (1) крепится на шпильки мощными гайками (2), при помощи которых осуществляется регулирование высоты рабочей области.

В результате получается силовая конструкция такого вида:

Это отнюдь не аксиома, конструкция может быть любой, соотношение размеров тем более. Чертежи вы будете разрабатывать исходя из наличия материала и типа используемого гидравлического домкрата.

Принцип действия следующий – на платформах закрепляются матрицы (втулки, пуансоны) или другие приспособления, между которыми будет менять форму обрабатываемая деталь. Домкрат поднимается традиционным способом – между платформами возникает усилие, равное грузоподъемности домкрата.

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

  • Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
  • Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

  1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
  2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
  3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
  4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
  5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Читать также: Как из проходного выключателя сделать перекрестный

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

  • Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
  • Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
  • Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
  • Скомбинировать указанные выше варианты.

Вывод

Обычный автомобильный домкрат, плюс немного смекалки и ненужного на первый взгляд хлама – и вы получите набор инструмента, которым раньше могли похвастать лишь промышленные производства и сервисы.

В заключении видео, в котором подробно рассказывается как сделать пресс из домкрата на примере собственной конструкции.

Доброго времени суток друзья! Выношу на ваш суд сделанный мной гаражный пресс.

Для чего он нужен? Владельцу УАЗа с передней пружинной подвеской думаю не нужно объяснять, ведь там приличное количество здоровенных сайлентблоков прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное, а бежать в сервис с большими продольными рычагами (клюшками) наперевес мне совсем не улыбается. Да и люблю все делать сам по машине и в сервис ни разу не обращался пока… Вариант покупного отмел сразу т. к. за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

В общем сказано — сделано. Прикинул свои возможности и обзавелся необходимым материалом. В конструкции нет сварных соединений (все на болтах) как сварщик я не очень, да и болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобилось дрель и болгарка, сверла больших диаметров

Немного о размерах, ниже приведу полную деталировку изделия но при создании не придерживался чьих либо размеров делал под себя, свои цели и задачи. Что мне возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или перепрессовать чулок моста, вот исходя из этих соображений и выбрал размеры агрегата. Так же не советую делать пресс черезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса
