Пресс из домкрата своими руками: чертежи, как сделать, видео

Содержание

Как рассчитать параметры и сделать механический пресс

Механические устройства нужны, чтобы обрабатывать изделия из кожи и металла. Также их можно использовать для утилизации картонных коробок и поролона.

Вот инструкция, как сделать гидравлический пресс механического типа самостоятельно:

Стальной уголок нарежьте на 4 отрезка по 90 см каждый и приварите к 4-м уголкам, длиной 55 см. У вас должны получиться два металлических прямоугольника
Зафиксируйте их при помощи стальных труб.
Укрепите сделанный короб, используя поперечины и пластины из стали.
Организуйте в одной из стен маленькую калитку для доставания обработанных деталей.
Начните формировать поршень. С этой целью сварите между собой швеллеры размером 55 – 65 см. Усильте заготовку стальной поперечиной, к её середине присоедините фланец, в который загодя вставьте металлический прут. Далее приварите швеллерную конструкцию к изготовленному ранее коробу.
На прут наденьте шайбу с гайкой и подшипником.

Принцип функционирования и конструктивные особенности

Гидравлическим прессом называют специальное оборудование для домашнего гаража, которое применяется для обработки заготовок или других деталей высоким давлением. Часто его применяют работники автосервиса при починке автомобилей. Прессом могут пользоваться, чтобы из отходов изготовить брикеты или согнуть металлические предметы.

Профессиональный автомобильный пресс стоит недешево, и поэтому некоторые пытаются изготовить его самостоятельно. Однако перед этим лучше ознакомиться с особенностями его конструкции и основными функциональными принципами.

В состав конструкции входят две основные камеры, которые выполнены в виде цилиндров. В меньшей из них происходит увеличение давления за счет перекачивания масла во второй, увеличенный цилиндр. Между цилиндрическими камерами жидкость перекачивается при помощи трубовидного канала, соединяющего камеры. Когда масло попадает во второй цилиндр, возрастает давление на поршень, отвечающий за работу пресса. Также устройство оснащено специальными опорами, в которые помещается обрабатываемое изделие.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Каково устройство гидравлического пресса и как его сделать

Пресс на гидравлическом приводе в сельской местности вообще незаменим. А изобрели его еще в далеком 1975 году. Принцип его работы состоит в задействовании сообщающихся цилиндров с поршнями разного диаметра. При чем, чем меньше давящий, т.е. гидронасос и больше принимающий – гидроцилиндр, тем сильнее будет создаваться давление при меньшем усилии. По сути это можно сравнить движение автомашины на пониженной передаче.

Принцип работы гидравлики – так намного понятнее

Наиболее распространенной формой гидропресса, как уже упоминалось, стала прямоугольная рама. И основная задача при ее изготовлении – точные расчеты. Первым делом необходимо, конечно же, составить схему будущего пресса, т.к. без нее сложно будет разобраться со всеми соединениями. От того, насколько подробной она будет, зависит и качество, и скорость сборки агрегата.

Все элементы конструкции изготавливаются должны быть стальными, толщиной не меньше 15 мм. Делается это для того, чтобы каркас не повело при работе, ведь усилие будет прилагаться значительное. Основное, что необходимо продумать – это саму конструкцию. При этом необходимо помнить о том, что гидравлические домкраты предназначены именно для работы в вертикальном положении и набок их класть нельзя, как и устанавливать штоком вниз.

Работы по механике с гидропрессом становятся значительно проще

В идеале должна получиться следующая конструкция. Прямоугольная, вытянутая вверх рама закреплена на станине. Внутри рамы вертикально по краям, расположены 2 направляющие, по которым ходит вверх-вниз горизонтальная перекладина. На ней, сверху, закреплен гидравлический домкрат, а сама поперечная балка подвешена к верхней части рамы пружинами, которые обеспечивают обратный отжим поперечной балки при ослаблении домкрата.

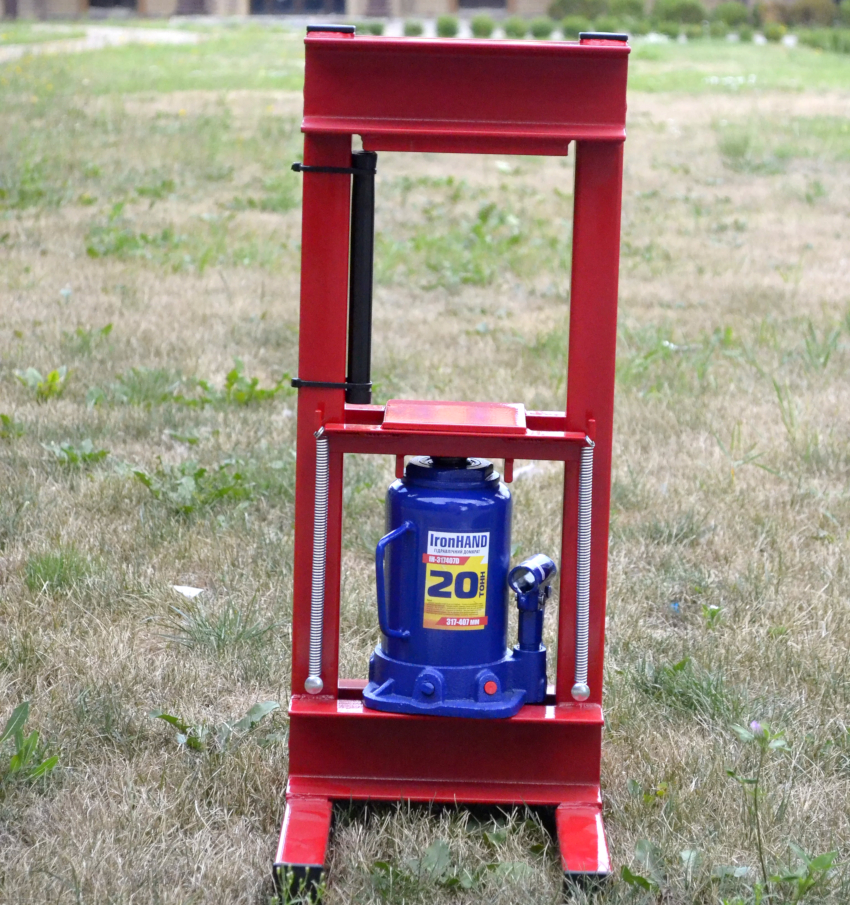

Идеальный образец самодельного гидравлического пресса

Таким образом произведенный гидравлический пресс будет давить вниз при «накачивании» домкрата и подниматься вверх при его ослаблении при помощи пружин. К низу балки можно приварить крупную гайку, куда будут в последующем накручиваться различные наконечники, необходимые для той или иной работы.

Если под рукой имеются отдельно гидроцилиндр и гидронасос, тогда можно сделать более удобный агрегат. Ведь в таком случае появляется возможность установки педали, и при производстве работ обе руки остаются свободными, что иногда бывает крайне необходимо.

Вообще, как сделать гидравлический пресс – дело каждого. И ограничивается ответ на этот вопрос только лишь фантазией и пожеланиями мастера. Немного смекалки и вот уже готово эксклюзивное устройство, отвечающее всем требованиям удобства.

Чертежная схема гидравлического пресса – все четко и ясно

Важность составления чертежей изготавливаемого своими руками гидравлического пресса

Основная задача при подобной работе – это точность и внимательность. И если размеры, к примеру, вертикальных стоек не совпадут, агрегат может давить немного в сторону, что в некоторых случаях может быть критично

А по тому составление своими руками чертежей ручного гидравлического пресса очень важно. Причем все размеры на них должны быть прописаны и просчитаны до миллиметра. А при изготовлении отступление от чертежа недопустимо

А при изготовлении отступление от чертежа недопустимо.

Пресс гидравлический чертеж которого составлен грамотно и функционировать будет идеально. Для обычной установки в гараже идеальным размером будет несущая рама 50 см шириной и до 1 м высотой.

Нюансы изготовления конструкции своими руками

При сборке пресса важно соблюсти корректное расположение деталей. Применение дуговой сварки обеспечивает быстроту сборки конструкции, но швы не рассчитаны на высокие нагрузки

Кроме того, мастер не сможет выдержать прямые углы между сопрягаемыми элементами. При использовании болтов необходимо точно разметить отверстия, оборудование можно разобрать для хранения или перевозки.

В классических прессах домкрат ставится штоком вверх, но возможен монтаж узла с переворотом на 180°. Для обеспечения работоспособности необходимо просверлить отверстие в заборной магистрали в основании корпуса (либо вместо пробки для заправки прибора маслом), нанести резьбу и установить штуцер. В схему вводят небольшой бачок с маслом, соединенный с наконечником штуцера трубкой и выведенный на верхнюю перекладину пресса. Конструкция обеспечивает защиту внутренней полости домкрата от воздуха, выходящего в расширительный резервуар.

При изготовлении конструкции важно соблюдать расположение деталей. Если в конструкции используется подвижный массивный стол, то для перемещения можно предусмотреть механизм

К уголкам на поперечине приделывают цепи от велосипеда или мопеда, которые накинуты на шестерни. Зубчатые колеса надеты на оси и выведены к небольшому червячному редуктору (например, от рулевого управления)

Если в конструкции используется подвижный массивный стол, то для перемещения можно предусмотреть механизм. К уголкам на поперечине приделывают цепи от велосипеда или мопеда, которые накинуты на шестерни. Зубчатые колеса надеты на оси и выведены к небольшому червячному редуктору (например, от рулевого управления).

Доработка домкрата

Недостаток гидравлического домкрата, в результате которого он не может выполнять свои функции в перевернутом состоянии, можно попытаться исправить. Алгоритм действий:

Вдобавок к домкрату, обычно сверху, устанавливается расширительный бачок емкостью не менее 250 мл. При помощи силиконовой трубки бак соединяется с отверстием для заливки масла. Для плотной стыковки можно использовать штуцера со сделанной на них резьбой. В результате в перевернутом состоянии прослойка воздуха (из-за которой не двигается шток) будет вытеснена маслом, которое будет подаваться самотеком с расширительного бачка. В итоге домкрат должен заработать.
В этом варианте доработки домкрат следует разобрать. Прокачать плунжер, сняв с корпуса домкрата верхнюю прижимную гайку и заранее слив масло из системы. Изъять заливной стакан, он крепится за счет уплотнительного манжета в основании домкрата. Вся проблема в стакане, где масло в перевернутом состоянии не доходит до отверстия забора жидкости. Исправить эту проблему можно, плотно запрессовав в отверстие трубку длиной практически на всю высоту стакана.

Довольно просто сделать пресс гидравлический или механический, используя для работы только подручный материал. Потеряв немного времени, в результате удастся получить отличный инструмент с довольно широким спектром применения.

Что нужно для изготовления пресса

Сделать пресс из домкрата своими руками позволяют чертежи такого устройства. Их несложно найти в Сети в открытом доступе.

Чертеж самодельного пресса из гидравлического домкрата

Для изготовления пресса гидравлического из домкрата следует также подготовить:

сам гидродомкрат одноштокового бутылочного типа (для пресса, который будет использоваться в домашних условиях, подойдет и домкрат, развивающий усилие до 10 т);
инвертор с набором электродов;
ножовка по металлу;
болгарка с набором дисков, предназначенных для резки металла;
отрезок швеллера размера 8 и выше длиной 4 м;
квадратная или прямоугольная профильная труба с толстыми стенками;
равнополочный металлический уголок № 50;
стальная полоса, имеющая толщину более 10 мм;
отрезок трубы длиной 10–15 мм, диаметр которого должен подходить под размер домкратного штока;
металлопластина размером 25х10 см и толщиной 9–10 мм;
две пружины, которые нужны для возвращения упора в первоначальное положение (подойдут пружины от автомобильных кресел, дверей и др.).

Заготовки из швеллера

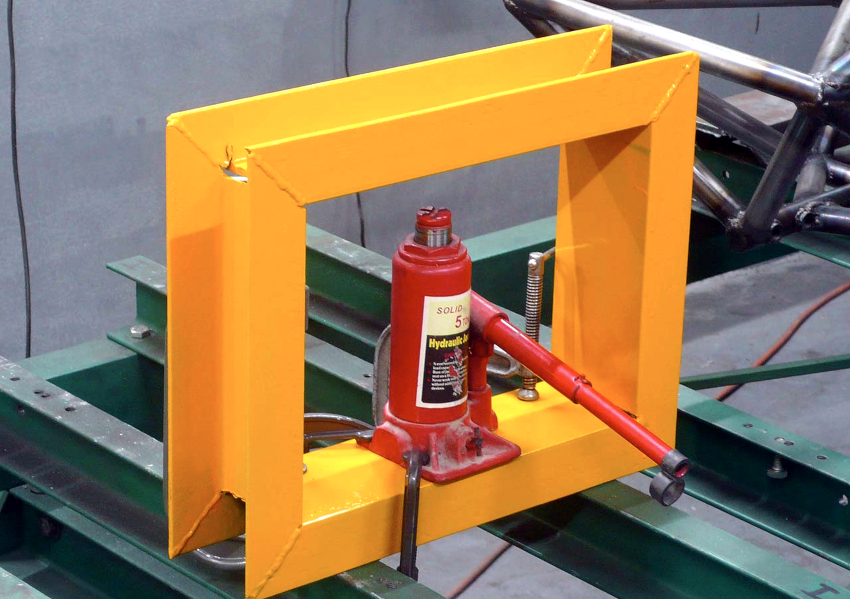

Классическая конструкция из домкрата

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

резьбовую вилку;
болгарку для разрезки металлических изделий;
уровень;
рулетку;
электрическую дрель;
слесарную ножовку;
электроды со сварочным аппаратом для соединения металлических компонентов.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

вес;
размеры;
рабочие характеристики станины;
наличие манометра;
ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

домкрат закреплен сверху станины и давит книзу;
домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

Затем проектируют станину – раму, где внутри домкрат будет давить на изделия. Рама обязана быть прочной и подразумевать усилие, которое развивает домкрат, с запасом, потому что приводимый в работу пресс начнет давить одновременно вверх и вниз, пытаясь разорвать станину. Основание рамы обязано обеспечивать достаточную стойкость пресса и, лучше всего, быть в форме платформы. Ширина проема станины будет зависеть от габаритов, предназначенных для прессовки материалов, но она обязана быть не меньше, нежели сумма ширин находящихся элементов оборудования пресса.

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Читать также: Как проверить реле давления

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Основной элемент самодельного пресса

Почему для изготовления самодельных прессов применяют именно гидравлический домкрат? Связано это с принципом действия такого устройства, построенным на одном из основополагающих законов физики. Согласно этому закону, жидкость, в отличие от газа, под воздействием на нее давления не сжимается и, соответственно, не уменьшает свой объем. Гидравлический домкрат дает возможность без потерь мощности передавать на подлежащий обработке объект усилие, прикладываемое пользователем такого приспособления.

Конструкцию гидравлического домкрата составляют два цилиндра и поршни разного диаметра. Разработана она таким образом, что усилие, создаваемое устройством на своем рабочем органе, намного превышает то, которое пользователь такого устройства прикладывает к его элементу управления. Это позволяет применять домкраты гидравлического типа для подъема грузов, отличающихся даже очень значительным весом, а в случаях, когда такое устройство устанавливается на гидропресс, – создавать с его помощью большую силу сжатия. Немаловажным является и то, что КПД гидравлических домкратов может доходить до 80 %, что является очень хорошим показателем.

Устройство переносного пресса с нижним расположением домкрата

Между тем, если вы решили изготовить своими руками пресс на основе гидравлического домкрата, принимайте во внимание и недостатки, которыми обладают грузоподъемные устройства данного типа. Наиболее серьезный недостаток гидравлического домкрата заключается в том, что при его использовании невозможно точно установить высоту, на которую опускается шток такого устройства

Если при подъеме груза данный недостаток не является особенно критичным, то при использовании гидравлического домкрата в роли основного рабочего органа пресса после каждого рабочего цикла давление в камере домкрата необходимо стравливать, чтобы потом заново подвести шток устройства к обрабатываемой детали.

https://youtube.com/watch?v=7TxjBqTwX3w

Ручной реечный минипресс для мелких работ

Всем приветы! Понадобился мне тут небольшой пресс, не долго думая решил его изготовить на 3Д принтере. Для этого залез в всемогущую паутину и нашел подходящую мне модель пресса. На сайте в поиске не нашел подобного изделия, поэтому решил поделиться. Итак, приступим.

Для работы понадобятся:

— Подходящая 3Д модель пресса — 3Д принтер — Пластик PLA — Отвертки прямая и крестовая (мелкие) — Метчик М3 — Винты М3х8 4шт — Винт М3х5 3шт — Винт потай М3х14 2шт — Гайка М3 3шт — Скальпель или острый нож — Круглый и квадратный надфили или мелкие напильники — Ваше терпение Для начала я доработал все модели до нужных мне габаритов, посадочных мест и так далее. Для этого использую мою любимую программу SolidWorks.

Где нужно, сделал фаски для потай-винтов, скорректировал отверстия для дальнейшего нарезания резьбы, добавил ребра жесткости. Ну и конечно по мере необходимости буду в этой среде рисовать нужные модели матриц и пуансонов.

Дальше я распечатал доработанные детали будущего пресса. Для этого использую слайсер Cura 15.04.6RU от mz3d team . Как видно по картинке ниже процесс печати не быстрый, особенно для крупных деталей. Вот тут то и пригодится терпение.

В настройках печати задал высоту слоя в 0,2мм, толщину стенок, верха и низа по 1,2 мм при диаметре сопла 0,4 мм.

В итоге получаются почти готовые детали.

После окончания печати, нужно почистить все детали от «волос», срезать поддержки. Тут работа для рук + скальпель + напильники (надфили). Дальше я нарезал резьбу. Для этого использовал вот такие метчики и сверлильный патрон.

В будущий барашек я вклеил винт М3х5.

Для рычага я использовал часть вала от старого принтера. Отрезал нужный размер и приготовил колпачки. Вал имеет разный профиль (квадрат и цилиндр), поэтому колпачки приготовил именно такие.

Так же сделал квадратное отверстие в вале с ведущей шестерней. (Все это было сделано в процессе доработки скачанных 3Д-моделей)

Начинаю сборку. Вклеиваю две гайки М3 (рассчитал правильно, они впрессовались на место, на я на всякий добавил по капле клея).

Таким же образом впрессовываю с добавлением клея одну гайку в ведущую ось.

Вставляю ось на свое место.

Сбоку ввинчиваю два винта М3. Они будут регулировать боковой люфт рейки. Ставлю рейку на место и винтами добиваюсь свободного хода рейки и отсутствие «болтанки». Кстати, торцы винтов немного пропилил и скруглил, так как они будут воздействовать на саму рейку, что бы не получилось задиров.

Размещаю прокладку на прижимной детали.

Креплю эту планку на место, тем самым прижимая рейку. Слежу что бы прокладка осталась в своем пазе и притягиваю планку потай-винтами к основному корпусу.

Ввинчиваю два передних винта и настраиваю ими уровень прижима. Рейка должна легко двигаться, но в то же время не опускаться под своим весом. В дальнейшем можно всегда изменить свободу перемещения рейки двумя боковыми и двумя передними винтами.

Вставляю рычаг на место, одеваю колпачки и прижимаю барашком.

Ставлю стопорное кольцо на ведущий вал. Тут произошла неприятность, при притягивании винтом кольцо лопнуло. Да и ладно, новое печатать лень, посажу просто на клей.

Ставлю опорную площадку и насаживаю на конец рейки наконечник. В дальнейшем вместо этого плоского наконечника можно будет использовать другие пуансоны. Например пробивные или рельефные. Все в наших руках и мозгах))

У меня все. Всем добра!

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
Можно также использовать сразу несколько вышеописанных способов одновременно.

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.
