Кондуктор для сверления отверстий: обзор устройства, изготовление

Содержание

Классификация

По особенностям использования кондукторы классифицируют на следующие виды:

Накладные. Это простые и мобильные приспособления, не требуемые фиксации, но удерживаемые рукой. Ввиду этого сверление с применением данных кондукторов приходится осуществлять одной рукой. Их используют преимущественно при обработке ДСП- и МДФ-плиты. Рассматриваемые приспособления легко создать самостоятельно.
Поворотные. Данные кондукторы оснащены кронштейнами. Рассчитаны на выполнение сверления в двух прилегающих плоскостях с одного захода.
Скользящие. Эти устройства ориентированы на создание нескольких отверстий без смены установок. Они относятся к профессиональному оборудованию, требующему соответствующих навыков.
Угловые (под углом). Представлены узкоспециализированными вариантами, рассчитанными на проделывание отверстий под разными углами. Нередко выполнены по накладной схеме.

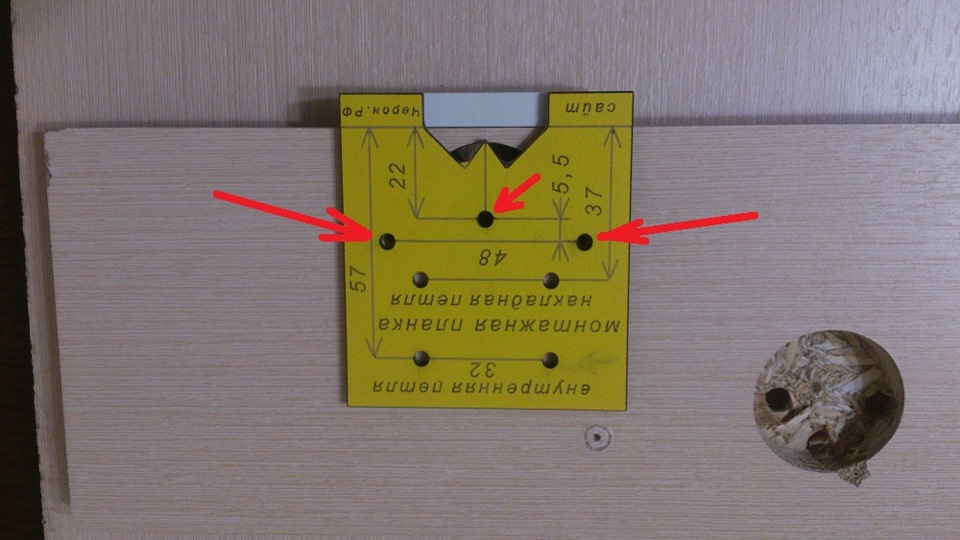

Как им работать и с его помощью устанавливать мебельные петли?

Предназначения устройства понятны, а вот как пользовать им сейчас выясним. Для начала необходимо закрепить сам кондуктор на детали заготовки. Расположить его в точно размеченном месте, где вы собираетесь сделать отверстие.

Далее при помощи крепёжных элементов, устанавливаем поверх деревянной плиты, кондуктор. А уже благодаря сверлению по железным прорезям кондукторы проводятся необходимые работы.

Результат после применения приспособления всегда идеальный, ведь железо не пропилишь дрелью, а значит она плотно удерживает само сверло, не давая ими сдвинуться хоть на градус в сторону. Этот факт и позволяет совершать безошибочные действия и выпускать качественную мебельную продукцию на рынки страны.

Для подбора необходимого размера отверстия, можно приобрести кондуктор именно под данный диаметр или же вариант с несколькими прорезями на все случаи жизни. Такие устройства для мебельных петель стоят не дорого, а монтажные работы сильно упрощают и ускоряют. После их применения фасад любой деревянной плиты будет ровный и без сколов.

На данный момент, различных кондукторов с разными размерами на рынке строительных материалов предостаточно. Найти их не составляет труда. Хотя ассортимент и большой, для особо экономных домашних умельцев есть вариант создания кондуктора своими руками. Но вы должны понимать, что процесс этот довольно сложный, а работать придётся с железом

Также, важно учесть, что цена готового заводского кондуктора довольно низкая, не стоящая таких энергетических и временных затрат. Легче купить в магазине и спокойно пользоваться

Виды

Кондукторы или шаблоны для сверления бывают нескольких видов – в зависимости от особенностей их использования, конструкции и сферы применения.

По предназначению

По сфере использования кондукторы бывают:

Мебельные – предназначены для сборки мебели, высверливания отверстий в мебельных заготовках, и т. д.
Для сверления труб – особенности конструкции позволяют сверлить цилиндрические поверхности.
Для работы по плитке и кафелю – часто оснащены устройством подачи воды, чтобы избежать перегрева при работе алмазными сверлами.
Для коронок – шаблоны на кондукторе предназначены для сверления коронками, а не стандартными бурами и сверлами.
Универсальные – в равной степени могут использоваться при любой работе, выдерживают как сверла по дереву, так и по металлу. Чаще всего гильзы выполнены из стали.

По конструкции

Существует несколько распространенных конструкций шаблонов для сверления:

Накладные – используются для горизонтальных поверхностей. Могут быть оборудованы фиксатором, или быть без него – в этом случае нужно дополнительно использовать струбцину.
У некоторых видов накладных кондукторов есть дополнительная присоска.
Поворотные – более универсальный вид, который можно использовать для цилиндрических деталей и поверхностей.
Отверстия можно сверлить в горизонтальной, вертикальной плоскостях, и под разными углами.
Скользящие – это разметчик отверстий ползункового типа, который не нуждается в фиксаторе. Применяется в местах, где шаблон невозможно или сложно зафиксировать.

Этапы изготовления

Рассмотрим процесс создания металлического кондукторного устройства для конфирматов. Этот крепеж наиболее часто используют при сборке мебели:

от металлического бруска квадратного сечения (10х10 мм) с помощью болгарки отрезается кусок нужной длины. Торцы полученного отрезка с помощью напильника выравниваются и зачищаются от заусениц. Углы и ребра можно скруглить для удобства и безопасности пользования;
на заготовке размечаются места отверстий. Центры их должны располагаться на расстоянии 8 мм от боковой грани (толщина листа ДСП – 16 мм). От торца и между отверстиями должно быть 32 мм, соответственно общепринятой системе мебельных креплений. Для разметки можно использовать столярный уголок или штангенциркуль. Отметки на детали лучше сделать с помощью острого металлического предмета – шила или большой иглы. Можно с помощью керна и молотка сделать лунки для начальной установки сверла

Важно при сверлении отверстий не допустить смещения сверла и сделать их строго перпендикулярно поверхности заготовки;
с помощью сверла диаметром 5 мм сделать отверстия;
для создания упора нужно отрезать кусок нужной длины от металлической пластины (1х25 мм);
обработать края с помощью наждачной бумаги;
согнуть заготовку под прямым углом, зажав в тисках. Сложить детали, совместив их соосно;
скрепить детали в таком положении с помощью струбцины;
со стороны пластины по длине устройства и в торце просверлить отверстия, соответствующие размеру винта

Нарезать резьбу и скрепить детали;
излишек упорной пластины отрезать, края обработать.

Самодельные кондукторы

Поскольку шаблон для сверления — не совсем дешевое удовольствие, многие люди самостоятельно изготавливают их. Да, кондуктор для сверления отверстий своими руками — это не фантастика, а реальность.

Для того, чтобы сделать кондуктор, вам потребуются:

чертеж или схема устройства;
дрель;
аппарат для сварки;
болгарка;
слесарные инструменты;
«заготовка» под будущий кондуктор (хорошо подойдет арматура квадратного сечения 10х10 миллиметров).

Сначала разрезаем болгаркой (также подойдет ножовка по металлу) арматуру на части нужной длины, которые зачищаются наждачной бумагой. Затем делается разметка будущих отверстий шаблона и последующее их сверление. Здесь есть свои нюансы. Центры отверстий нужно размечать в 8 миллиметрах от края, между отверстиями нужно делать расстояние (по общепринятым стандартам) 32 миллиметра, а диаметр проделанных отверстий должен равняться 5 миллиметрам.

В конце добавляем упор, сделанный из пластины металла (ширина 25 миллиметров и толщина 1 миллиметр), согнутой под прямым углом. Все части контракции скрепляем вместе – и кондуктор для сверления своими руками готов.

Классификация кондукторов

Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

Преимущества использования устройства

В качестве конструкционных материалов обычно используют сталь или оргстекло. Металлические приспособления отличаются лучшим качеством и эксплуатационными характеристиками.

Основные преимущества использования кондуктора:

простота в эксплуатации – отличная альтернатива сложному оборудованию;
высокое качество отверстий;
повышение производительности;
упрощение операции.

Ради справедливости заметим, что данное приспособление больше поможет новичку. С его помощью даже неподготовленный человек сможет сделать отверстие приемлемого качества. Профессионал в большинстве случаев обойдется без него.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
Втулки направляющие. Через них будет входить сверло.
Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе

Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

Варианты:

Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

Назначение

Подобные приспособления значительно облегчают труд, ведь с их помощью можно просверлить точные отверстия. Мебельные кондукторы и шаблоны необходимы при сборке шкафов, столов, других предметов интерьера для дома, офиса, производства, даже элементов мебели кондитеров для пекарни. Во время их сборки мастера делают одинаковые действия, связанные с разметкой, сверлением. Ускорить эти процессы поможет специальное оборудование.

Преимущества использования шаблонов для изготовления мебели:

быстрое сверление;
легкий процесс создания отверстий;
точность сверления.

Одни изделия облегчают процесс сверления и сборки деталей, другие необходимы для упрощения разметки. В зависимости от этого, кондукторы бывают разметочными или сверловочными. Чаще всего оборудование приобретают в магазине, но некоторые делают приспособления своими руками. Несложно сделать кондуктор из столярного угольника или металлической линейки.

В сборке мебели применяются различные изделия: реечные, листовые. Реечные шаблоны используются во время разметки элементов длиннее 1 м. Листовые подойдут для мелких деталей. Встречаются также комбинированные приспособления, сочетающие в себе несколько видов.

Мебельный кондуктор

Простейший мебельный шаблон

Разметка на шаблоне

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

Материалы:

Фанера.
Текстолит или стеклотекстолит — желательно толстый.
Дерево твёрдых пород.
Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Успехов вам в работе!
