Видеодомофон и схема вызывной панели

Видеодомофон внедрился в нашу жизнь не так давно. Однако, уже успел завоевать популярность у жителей частного сектора, а также многоэтажек. В подключении видеодомофона большую роль играет принципиальная схема. Для подключения видеодомофона необходимо воспользоваться услугами специалистов. Неопытные любители могут не только навредить вызывной панели, но и повредить саму схему, при неправильном подключении. Вызывные панели требуют к себе бережного отношения исвоевременного обслуживания. Готовимся к установке видеодомофона. Перед подключением положите все составляющие части так, чтобы они были всегда под рукой. Защитная система домофона состоит из: Вызывной панели: Защитного замка; Блока питания системы; Видео монитора; Проводов для соединения. Также перед подключением надо тщательно изучить все схемы подключения, чтобы в дальнейшем знать, что и куда соединять. Схема вызывной панели одного из видеодомофонов. Система видеонаблюдения, как правило, устанавливается в прихожей комнате, а вызывная панель в непосредственной близости входной двери. Вызывная панель должна крепиться так, чтобы на мониторе было видно территорию у входной двери. С ее помощью возможно управление другими видеокамерами на расстоянии, установленными для дополнительного наблюдения. Многие видеодомофоны снабжены своей памятью, что позволяет хозяину посмотреть фото звонившего в домофон человека в отсутствии всех дома. Общее устройство элементов видеодомофона. Многие панели вызова включают в себя такие дополнения, как ИК порт и защиту от хулиганов. Компании которые производят домофоны постоянно совершенствуют свои системы защиты, благодаря которым у пользователей появляется все больше и больше функций и возможностей. Благодаря этому обычные домофоны превратились в видеодомофоны и получили большой спрос у населения городов. Перед покупкой данного устройства лучше обратиться к консультантам магазина, что бы он смог подобрать домофон под ваши запросы, и рассказать об индивидуальности интересующих моделей вызывных панелей. Ремонтируем вызывную панель и систему защиты домофона. Все системы защиты видеодомофонов нуждаются в техническом обслуживании, а при необходимости и ремонте. Система защиты видеодомофона. Не стоит заниматься ремонтом домофона самостоятельно. Лучше обратиться к специалистам, у которых есть все необходимые приборы, инструменты и нужные в ремонте принципиальные схемы. В противном случае вы рискуете испортить все систему защиты видеодомофона. …

Делаем своими руками отрезные дисковые станки по металлу для домашней мастерской

Станки дисковые – полезные приспособления в домашнем хозяйстве. С их помощью можно быстро разрезать любые металлы под углом в 45 или 90⁰. Монтировать такое устройство обязательно на жесткое основание. Если поставить другой диск можно работать со всевозможными материалами, а не только с металлическими листами. Покупать готовую установку достаточно дорого, поэтому легче и интереснее сделать станок своими руками.

Готовый вариант станка для резки

В простом варианте создания самодельного дискового отрезного станка понадобятся следующие материалы и инструменты:

угол металлический №25;
швеллер №10;
вал и профильная труба;
сварочный аппарат;
подшипник;
электромотор и коробка для проводов;
пусковой механизм, катушка и дрель.

После подготовки всех инструментов и материалов для собственного станка необходимо выбрать подходящий чертеж самодельного отрезного станка по металлу. Своими руками можно сделать приборы по следующим схемам:

Вариант подробного чертежаСхема станкаЧертеж несложного устройстваСамодельная маятниковая пила

Собрат станок для резки металлических листов на основе болгарки несложно, если вы умеете работать с различным инструментом и готовы вырезать заготовки. Ход работы по сборке собственного отрезного станка следующий:

Из уголка нарежьте заготовки для рамы, размеры которой должны быть 40*60*120см. Сварите элементы в общий каркас. А в качестве направляющей приварите швеллер.
На швеллер прикрепите пару стоек в вертикальном положении при помощи болтов. Из трубы необходимо сделать раму 45 на 60 см для установки мотора и вала.
На задней части рамы устанавливаете пилу с двигателем. Лучше подобрать асинхронный мотор, мощностью от 1,5 до 3 кВт. Затем, сделайте вал с фланцами, шкивом и опорами. При этом фланец выступает только на 3,2 см.
Закрепите подшипник на вал, там же закрепите шкив и опоры. Смонтируйте коробку с электросхемами снизу рамы. Затем, на длинную часть коромысла закрепляете инструмент, а на короткую монтируете мотор. Соединяете мотор и вал с помощью ременной передачи, и ваше устройство готово.

Готовый вариант после соединения всех элементов

Чтобы полностью понимать всю последовательность действий, посмотрите видео, как сделать отрезной станок из болгарки своими руками:

Watch this video on YouTube

Статья по теме:

Основные элементы устройства

В основе схемы ESR-метра лежит микросхема генератора импульсов типа К561ЛН2, работающая на частоте до 120 кГц. Для дополнительного удобства саму микросхему можно не впаивать напрямую в плату, а использовать специальную панель с необходимым количеством ножек. Это позволит оперативно сменить вышедшую из строя деталь и заменить её без дополнительных операций с паяльником и отсосом припоя. В качестве аналога этого генератора можно использовать похожий по характеристикам К1561ЛН2.

Настройка частоты выполняется цепью, состоящей из резистора и конденсатора. Регулировка и настройка измерения ESR осуществляется подстроечным резистором.

В качестве питания используется либо стандартная CR2032, выдающая напряжение до 3 вольт, либо, если этого не хватает для работы, аккумуляторная батарейка на 9 вольт, подключаемая через специальную клемму (такие можно найти в некоторых часах с автономным питанием, например, или в старых батарейках типа Крона). В состав измерителя переменного напряжения входит мультиметр, который необходимо перевести в соответствующий режим, и германиевые диоды.

Сборку тестера конденсаторов можно производить как на макетной плате размером примерно 4 на 6 сантиметров, так и на специальных печатных платах. Второй вариант получится немного дороже, но его преимуществом является наличие на плате обозначений всех нужных элементов и дорожек, их соединяющих.

Печатные платы изготавливаются из фольгированного текстолита и перед проведением монтажа элементов контакты на них необходимо залудить припоем.

При использовании макетных плат, размещение элементов и их соединение производится самостоятельно. Для создания схемы используются провода достаточной толщины с фторопластовой изоляцией, чтобы предотвратить их повреждение при тепловом воздействии.

В качестве щупов можно использовать как покупные, так и самодельные. Во втором случае необходимо самостоятельно позаботиться о хорошей проводящей способности используемого материала и достаточной толщине провода, идущего к мультиметру. Использовать длинные провода, более 10 сантиметров, не рекомендуется.

Возможные недостатки и замечания по работе этого устройства:

При нестабильном питании от батарейки возможны сильные отклонения по точности измерений, следует не забывать периодически проверять батарейку мультиметром и не допускать её разряда больше, чем на 1 вольт.
Даже при полностью исправной батарейке, прибор, выполненный таким образом, не претендует на звание высокоточного. Его можно использовать как некий индикатор работоспособности элементов и определить подойдёт ли конденсатор для установки или замены.

Первый и второй недостатки имеют общее решение — достаточно установить в схему стабилизатор, питающийся напрямую от батарейки, и два конденсатора. Это повышает надёжность и точность прибора, что даёт возможность отбрасывать ситуации, при которых, если у измеряемого элемента сопротивление было слишком малым, мультиметр сигнализировал о коротком замыкании вместо ожидаемого значения.

Простейшие электрические измерения

Начался новый учебный год. Распахиваются двери радиотехнических кабинетов и кружков школ, внешкольных учреждений, профессионально-технических училищ, техникумов, радиоклубов ДОСААФ. За учебный год в радиолюбительство вольется огромная армия энтузиастов этого массового научно-технического движения.
Радиолюбительское конструирование начинается обычно с постройки простого приемника или усилителя низкой частоты. На этом начальном этапе часто можно обойтись без измерительных приборов — если детали исправны, устройство работать будет, хотя, возможно, не с полной отдачей. После этого радиолюбителя влечет конструкция посложнее, а потом еще сложнее. Иначе в радиолюбительстве быть не может. Можно ли теперь обойтись без приборов? Чтобы качество работы этих конструкций отвечало предъявляемым к ним требованиям — нельзя! Да, без них трудно, а иногда просто невозможно хорошо наладить и сознательно подойти к оценке достоинства и недостатков сконструированного радиоаппарата.

Техника и быт из старых микросхем

Казалось бы, какое отношение имеют старые радиодетали к бытовым проблемам? Назову лишь одну: почти невозможно заставить себя выбросить фантастические «игрушки» из прошлого.

В такие шахматы лично я готов играть сколько угодно. Ничего переставлять не надо, наслаждаешься зрелищем и представляешь себя гроссмейстером.

Желаете покорить даму сердца? Подобное украшение произведет на нее неизгладимое впечатление и не завянет никогда. Однако, создать такое посложнее, чем «миллион алых роз».

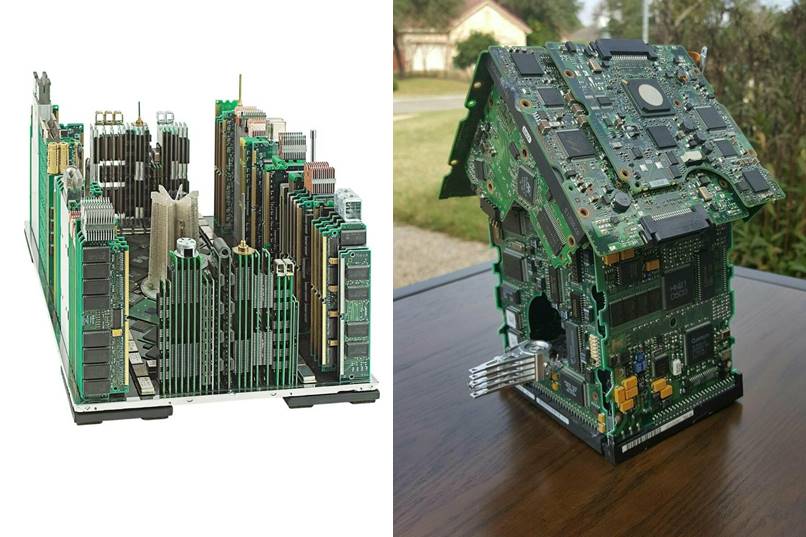

Вам нужно определиться с местом проживания? Согласитесь: трудно найти более выразительную интерпретацию проблемы. Уверен, пока соберете один из макетов, решение вопроса точно придет!

Пожалуй, это самый масштабный и реалистичный проект. Разумеется, не в смысле реализации, но посидеть на таком кресле вполне реально.

Самоделки для домашней мастерской

Практически в любом доме всегда найдется какой-нибудь набор необходимых для хозяйства инструментов. Но иногда возникают ситуации, когда для работы в собственной мастерской или гараже требуется какое-либо приспособление, которое-либо невозможно приобрести в магазине или оно стоит очень дорого. В этом случае выход можно найти, изготовив его собственноручно.

Кузнечный горн из баллона

Это приспособление для нагрева металла станет незаменимым помощником в домашней мастерской. Горн можно смело использовать для изготовления оригинальных предметов с помощью художественной ковки. Это будут поистине уникальные кованые предметы.

Для горна лучше всего использовать пустой баллон из-под газа емкостью 25 л. Его торцы срезаются болгаркой, а из обрезанных частей будет изготовлена дверца горна и его задняя часть. Внутренняя часть баллона покрывается огнеупорной керамической ватой, которая способна выдерживать температуру более 1200 C. Сверху она обмазывается шамотной глиной (футеруется), выдерживающей температуру до 1500 C. На дно горна после футеровки укладываются шамотные плиты или огнеупорные кирпичи.

Разборная гаражная кран-балка

При изготовлении такого подъемника денежные расходы будут намного меньше, чем покупка заводской модели. Для ее изготовления придется потратиться только на материалы, половина которых, возможно, найдется и в гараже.

Материалы, необходимые для сборки подъемника:

Две стойки — профильная труба 100х100х2350.
Поперечная штанга — стальная труба произвольной длинны диаметром 100 мм.
Четыре опоры для штанги — труба профильная 100х100х600.
Основание и раскосы — уголок с полками по 100 мм.
Два металлических ролика для троса.
Четыре колесика для передвижения.

Для подъемного механизма лучше всего использовать ручную лебедку с червячной передачей с максимальной нагрузкой до 500 кг, которая крепится к одной из стоек кран-балки.

Конструкция не занимает много места в мастерской, легко передвигается по твердому покрытию и является довольно удобной для снятия двигателя с автомобиля.

Передвижной инструментальный стеллаж

Основная изюминка этого стеллажа заключается в его небольшом размере, но при этом на нем можно разместить большое количество инструментов, а если потребуется — быстро переместить его в любое место или соседнее помещение. Очень удобно использовать такой стеллаж в своей мастерской или при ведении строительно-ремонтных работ в больших помещениях, особенно когда требуется часто переносить инструменты.

Стеллаж можно собрать на базе разборного стеллажа из пластика, установленного на самодельную платформу с колесиками (тележку). Платформа изготавливается четко под размеры стеллажа из металлического уголка с полками 45х45 мм или листа фанеры толщиной не меньше 10 мм. Для передвижения используются мебельные металлические колесики.

К стеллажу дополнительно можно изготовить и закрепить крепления для строительных уровней, удлинителей и прочих инструментов, которые можно хранить в висячем положении.

Стационарная лампа

Для подсветки рабочего пространства за столом самоделки электронные предлагают много вариантов. Один из них предусматривает использование люминесцентной лампы и металлического профиля, который используется для крепления гипсокартонных листов.

Профиль имеет форму буквы «П» в разрезе. Благодаря этому он будет служить не только держателем, но и направлять (отражать) свет сверху вниз.

Профиль необходимо согнуть. Для этого две стороны надрезаются. После сгиба края соединяются саморезами, чтобы придать жесткость. Лампа имеет выключатель. Для него делаем отверстие в профиле. Далее лампа крепится к основанию. Усилить прочность профиля поможет прямоугольный его вариант. Для крепления к столу к одному краю профиля прикручиваем уголок из металла.

Генераторы световых импульсов

Дополнив предыдущий генератор несколькими деталями, удастся получить светодиодную «мигалку» (рис. 2.3).

Генератор работает следующим образом. При включении источника питания конденсаторы С1 и С 2 начинают заряжаться каждый по своей цепи. Конденсатор С1 по цепи Rl, CI, R2, а конденсатор С2 по цепи R3, С2, R2. Поскольку постоянная времени второй цепи много меньше первой, сначала зарядится до напряжения источника питания конденсатор С2. По мере заряда конденсатора С1 транзистор VT1 начинает открываться и открывает транзистор VT2. Далее процесс открывания обеих транзисторов происходит лавинообразно. Сопротивление участка эмиттер-коллектор транзистора VT2 становится очень малым, и напряжение питания батареи GB1 оказывается приложенным к резистору R2. Благодаря элементам R3, С2, называемым схемой «вольтодобавки», заряженный до напряжения источника питания конденсатор С2 оказывается подключенным последовательно с гальваническим элементом и приложенное к светодиоду напряжение почти удваивается. В процессе разряда конденсатора С2 светодиод некоторое время светится, так как к нему приложено напряжение выше порогового. Конденсатор С1 также начинает разряжаться, что приводит к закрытию транзистора VT1, а вслед за ним и VT2. Процесс этот снова происходит лавинообразно, до надежного закрытия обоих транзисторов. Далее конденсаторы С1 и С2 опять начинают заряжаться и работа устройства повторяется, как это было описано выше.

Программы для разводки печатных плат

программы для радиолюбителей

На данный момент существует множество программ и онлайн сервисов для разводки печатных плат. Когда в интернете находишь интересную электронную схему то сразу хочется её собрать своими руками, но не всегда к ней прилагается рисунок печатной платы. Когда-то давно, дорожки рисовали лаком на фольгированном текстолите. Сейчас радиолюбители не рисуют дорожки от руки, а распечатывают с помощью лазерного принтера — эта технология называется ЛУТ. Можно отдать схему специалистам, которые за определённую сумму все сделают, но лучше освоить одну из программ и сделать все своими руками.

Я подобрал несколько программ для разводки (трассировки) печатной платы.

Sprint-Layout

Самая популярная программа среди радиолюбителей, почти все новички начинали именно с неё. Простой и понятный интерфейс, существует русифицированная версия. Спринт лайт имеет большую базу электронных компонентов (макросов), которые можно скачать в интернете. Огромное количество обучающих видеороликов на Ютубе, помогут освоить весь интерфейс и научат рисовать печатные платы. Программа является условно — бесплатной.

easyeda

Китайский онлайн сервис с большими возможностями. В Китае студенты создают проекты с помощью данного сервиса и его преподают в некоторых учебных заведениях. Основное удобство заключается в том что созданные проекты можно редактировать на любом компьютере с доступом в интернет, необходимо только пройти простую регистрацию для создания аккаунта. Easyeda имеет огромную базу электронных компонентов которые постоянно обновляются и добавляются самими пользователями. Данный сервис имеет функцию автоматической трассировки печатной платы и симуляцию электронных схем. Интерфейс интуитивно понятный с поддержкой русского языка. После того как печатная плата разведена на дорожки её можно заказать в этом сервисе, причем промышленного качества, а можно и не заказывать, а распечатать на принтере и сделать самому. Также можно открыть доступ к проекту и делится им с другими пользователями или совместно создавать один проект.

ZenitPCB

Простая и бесплатная программа для рисования принципиальных схем с возможностью трассировки. Минусом является ограничение контактных площадок в 800 штук. База элементов около 1000.

DesignSpark PCB

Мощная программа с возможностью автоматической трассировки печатных плат. Подходит как для новичков так и для профессионалов.
DesignSpark PCB это бесплатная программа со встроенными специализированными калькуляторами для разных расчётов облегчающими подбор компонентов. На официальном сайте можно скачать библиотеку готовых печатных плат. Единственный минус это отсутствие русского языка в интерфейсе.

Я пользуюсь двумя;
Программа Sprint-Layout
Онлайн сервис easyeda.com
Для моей деятельности, на данном этапе моего развития, этого вполне хватает. В освоении перечисленных программ, справится любой начинающий радиолюбитель.

Дальше »

Где взять ненужные радиокомпоненты

Вопрос совсем смешной для бывших «рабов электроники». Однако, если приведенные примеры глубоко запали в душу, а «золотого запасу не мае», смело шагайте к мусорным бакам.

Рядом с ними периодически появляются негодные телевизоры, компьютеры и другие всевозможные гаджеты. Берете отвертку, пассатижи и… перед вами волшебное царство их внутреннего содержимого. Только будьте осторожны, и не «нарвитесь» на какой-нибудь взрыв кинескопа!

Замечу, есть еще один альтернативный способ содействия реализации правительственной программы по очистке страны от мусора: продайте старые радиокомпоненты тем, кто извлекает из них драгметаллы. Или займитесь этим сами в соответствии с рекомендациями статьи «Аффинаж драгметаллов: золота, серебра и палладия из радиодеталей своими руками в домашних условиях». Удачи!

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Зарядка для аккумулятора

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

мощный трансформатор;
четыре диода;
четыре радиатора на диоды;
электроизоляционная пластина;
шнур питания.

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

асбестовая труба;
нихромовая проволока;
вентилятор;
выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

вредность для организма от асбестовой трубы;
шум от работающего вентилятора;
запах от пыли, попадающей на нагретую спираль;
пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Как это будет работать?

В зависимости от того, какой способ сделать осциллограф из обычного компьютера своими руками выбрал пользователь. Если это только виртуальная копия обычного прибора, то понадобится только соединить компьютер (с предустановленной программой-прибором) и источник звука. Это осуществляется через микрофон, с помощью подключения устройства с записью, необходимой для анализа, или вообще через динамики ПК.

Если же присутствует приставка (в таком случае для создания осциллографа из компьютера нужна спаянная схема), то принцип работы остаётся тем же, только самодельный прибор служит посредником между сигналом и компьютером. Данный способ является более точным – для серьёзных анализа и обработки лучше использовать его.

Описание частотомера на микроконтроллере

Микроконтроллер Attiny2313 работает от внешнего кварцевого генератора с тактовой частотой 20 МГц (это максимально допустимая частота). Точность измерения частотомера определяется точностью данного кварца. Минимальная длина полупериода измеряемого сигнала должна быть больше, чем период кварцевого генератора (это связано с ограничениями архитектуры микроконтроллера ATtiny2313). Следовательно, 50 процентов от тактовой частоты генератора составляет 10 МГц (это максимальное значение измеряемой частоты).

Установка фьюзов (в PonyProg):

Если уж браться за создание цифрового частотомера, то делать сразу универсальный измерительный прибор, способный мерять частоты не до пары десятков мегагерц (что свойственно ), а до 1000 МГц . При всём этом, схема не сложнее стандартной, с использованиемpic16f84 . Отличие лишь в установке входного делителя, на специализированной микросхемеSAB6456 . Этот электронный счетчик будет полезен для измерения частоты различного беспроводных оборудования, особенно передатчиков, приемников и генераторов сигналов в диапазонах УКВ.

Музыкальная шкатулка

Самоделки электронные очень часто служат предметом, дарящим радость их владельцам. Яркий тому пример – музыкальная шкатулка. Причем она не просто воспроизводит музыку. В ней полностью сохранено место для хранения мелочей.

Для работы понадобятся:

сама шкатулка;
музыкальный модуль с транзистором;
динамик (подойдет от телефона или плеера);
выключатель (можно от настенного телефона);
отсек для батареек формата ААА (к примеру, от детских игрушек или фонарика).

К музыкальному модулю первым делом необходимо припаять транзистор 8050 (схема указана на рисунке выше). Далее припаиваются проводники для подключения подачи питания и динамика

При подаче питания важно соблюдать полярность. Динамик и плата крепятся с помощью клея

Полученная конструкция должна поместиться в крышку шкатулки.

После этого устанавливается выключатель. Из шнурка делается петля и накидывается на шток. Она необходима для управления. Второй конец шнурка приклеивается на внутренней стороне шкатулки. Длина его выбирается таким образом, чтобы музыкальный модуль срабатывал именно в момент полного открытия крышки.

Электронный модуль прячется вырезанным кусочком картона или ткани.
