Размеры направляющих для выдвижных ящиков, нюансы выбора и установки роликовых и шариковых направляющих

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Основные ошибки при установке

Собрать конструкцию не сложно при достаточных навыках владения инструментом. Главная трудность – именно в правильной разметке. Рисуя чертеж, многие забывают учесть:

• глубину погружения направляющего внутрь конструкции;
• зазор между верхней крышкой тумбы и ящиками (2-3 мм);
• разные размеры ящиков;
• расстояние от низа фасада до дна.

При самой сборке важное – поставить направляющие на одинаковой высоте. Некоторые конструкции, например, скрытого монтажа, не прощают даже небольших неточностей, а другие, наоборот, помогут устранить недостатки (речь идет о роликовых механизмах)

При выборе фурнитуры стоит отдать предпочтение изделиям проверенных производителей.

Глубина погружения направляющего внутрь конструкции

Зазор между верхней крышкой тумбы и ящиками

Разные размеры ящиков

Расстояние от низа фасада до дна

Шариковые направляющие для выдвижных ящиков: подбор деталей

Комплект интересующих нас комплектующих состоит из:

• левого телескопического полоза;
• правого телескопического полоза.

Каждый из упомянутых полозьев также делится на два составляющих сегмента.

Каждый параметр комплектующих должен подбираться при тщательном измерении собираемого предмета мебели

Глубина ящика, на который будет осуществляться монтаж, должна равняться длине выбираемой нами детали, при этом, правда, нужно принять во внимание, что между задней стенкой оснащаемого предмета мебели и задней стенкой ящика, на который ставятся направляющие, необходимо оставлять минимальный зазор, равный 1 сантиметру. Также при подборе направляющих необходимо учитывать толщину:

Также при подборе направляющих необходимо учитывать толщину:

• самого выдвижного механизма;
• внешних стенок нашего ящика.

Кроме того, не забывайте также и о добавлении технологического зазора, компенсирующего допущенные вами при измерении неточности. Использование данного зазора впоследствии обеспечит ящикам полностью свободное движение. Чаще всего величина данного технологического параметра составляет примерно миллиметр.

Регулировка ящиков при помощи данного типа направляющих осуществляется по двум плоскостям

Ширина ящика рассчитывается посредством вычитания следующих удвоенных величин:

• толщины внешней части стенок;
• толщины самого механизма;
• величины оставляемого зазора.

Такой же параметр, как длина ящика, будет ограничиваться свободным пространством, имеющимся в нашем распоряжении. Тем не менее, ее подсчитать намного проще, ведь для этого всего-то и нужно, что уменьшить свободное пространство на показатель величины очередного зазора.

Чтобы провести нужные нам измерения, предварительно придется установить ящик в коробе шкафа по всем правилам, и тогда получится его отрегулировать, правильно сделать разметку, и, впоследствии качественно навесить направляющие.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Направляющие TANDEM (частичного выдвижения) и TANDEM plus (полного выдвижения с системой) с TIP-ON

TIP-ON в рамках терминологии от Blum это механическая система для открывания фасадов без ручек, причем это название применяет для открытия, как ящиков, так и дверей. Достаточно легкого нажатия на фасад, чтобы он открылся.

В так сказать «боевой» набор направляющих TANDEM и TANDEM plus с системой TIP-ON входят: две направляющие на 30 кг (без системы BLUMOTION), замки для крепления ящика к направляющим, система TIP-ON для TANDEM.

Рис. 3. Комплект направляющих TANDEM и TANDEM plus с системой TIP-ON

Рис. 4. Фото направляющих TANDEM с системой TIP-ON

Цена направляющих длиной 500 мм частичного выдвижения
тандем с системой TIP-ON порядка 670 руб.


Цена направляющих длиной 500 мм полного выдвижения TANDEM plus с системой TIP-ON почти в полтора раза дороже 970 руб.

Цена в разных регионах на направляющие отличается, но в целом различие в цене вот такое.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

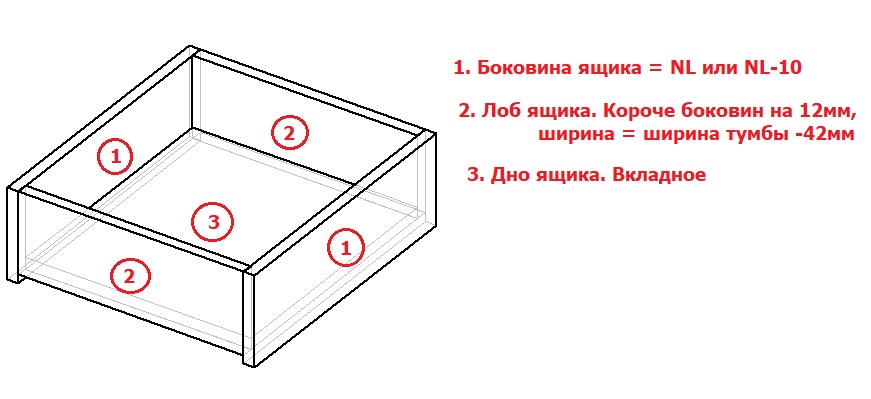

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Разновидности шариковых направляющих

Несмотря на простоту конструкции, шариковые направляющие могут обладать различной формой и уникальным набором функций. Теоретически их можно разделить по таким характеристикам:

• наличие возможности разукомплектации на разборные и неразборные;
• количество так называемых ступеней (бывают двухмекционные и многосекционные);
• тип самой конструкции – одноуровневый и многоуровневый.

Обычно стоимость неразборных механизмов немного ниже, чем их фрагментируемые аналоги. А все дело в том, что именно при установке последних, необходимо использовать специальные методы производства рельс и методов крепления на них шариков. Именно с помощью данных шариков производится свободная сборка и разборка устройства без опасности потери мелких деталей.

Ценовой вопрос может также различаться и в зависимости от числа предусмотренных ступеней, и от количества уровней, которые задействуются в системе. То есть, чем сложнее конструкция самого механизма, тем больше цена.

Роль в мебельном производстве

И хотя полезные свойства телескопических устройств были оценены в различных сферах деятельности, в основном подобные механизмы используются в процессе изготовления различной мебели.

Один из примеров такого применения – это гардеробы с использованием складных штанг для вешалок, различные тумбы для обуви и комоды, шкафы с выдвижными ящиками. То есть любая мебель, позволяющая сэкономить пространство или же повысить комфортность применения мебели.

Стоит отметить, что шариковые направляющие положительным образом сказываются не только на удобстве, но и на эффективности использования мебели. Ведь доставать и убирать вещи гораздо проще и комфортней, к тому же свободный доступ дает возможность занимать полезное пространство в шкафу.

Монтажа направляющих скрытого типа

Итак, к каждому комплекту направляющих, изготовленными фирмами Блюм, Хеттих и так далее, прилагается схема установки фурнитуры, в соответствии с которой и рекомендуется производить монтаж.

Схематическое изображение процесса установки

В общем случае монтаж фурнитуры Боярд, Блюм и так далее, производится так:

1. на дне ящика производится разметка мест крепления фиксатором направляющих в соответствии с рекомендациями специалистов, указанные в инструкции;
2. фиксаторы закрепляются саморезами (прилагаются к комплекту фурнитуры);

Размещение и крепление фиксатора для направляющей планки

1. напротив фиксаторов просверливаются отверстия для крючка-защелки, по размеру полностью соответствующему данному элементу выдвижной системы;
2. устанавливаются планки направляющих;

Установка планок направляющих на ящик

1. на боковые части мебели саморезами устанавливаются основания направляющих;

Установка оснований на боковины корпуса мебели

1. планки вставляются в основания.

Процесс расчета и монтажа скрытых направляющих подробно представлен на видео.

После крепления всех частей направляющих скрытого монтажа производится регулировка фурнитуры. Как правило, отрегулировать можно длину и ширину планок.

Привет, уважаемый читатель! Всё чаще клиенты заказывают мебель с направляющими скрытого монтажа. И я прекрасно их понимаю, направляющие превосходят по качеству шариковые. К тому же внутреннее пространство тумбы используется максимально.

Ящик выглядит красиво из-за скрытых направляющих. Плавность хода сравнима с дорогими брендами. Отлично работающий доводчик, позволяет наслаждаться тишиной. Простой монтаж и демонтаж системы.

Для расчёта фронтальной планки ящика отнимаем от внутренней ширины тумбы 42 мм. Для боковых отнимаем 10 мм от длины направляющих. Ширина тумбы 400. Внутренний р-р 368 – 42 = 326 длина фронтальной планки.Направляющая на 450, значит длина боковой 440.

Боковые рассчитываются на 11 мм больше глубины ящика.Чтобы скрыть направляшки. Т.е. если глубина ящика 250 мм, то боковые планки будут = 250 мм (фронтальная планка) + 16 мм (дно) +11 мм = 277 мм высота боковых планок.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Установка направляющих скрытого монтажа

Для фиксации с задней стороны, необходимо сделать два отверстия диаметром 6 мм.Для этого ставлю собранный ящик на направляшки и делаю усилие на ящик в сторону задней стенки тумбы. И получаю разметку отверстий.

Для крепления с лицевой стороны, ко дну ящика, заподлицо с краем, прикручиваем фиксаторы. Они защёлкивают направляющие скрытого монтажа к ящику. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.

Расчет и монтаж направляющих

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.

Сделать разметку ящиковОтметить положение направляющих на стенках тумбыЗакрепить направляющие в тумбеПрикрутить вторую часть направляющих к стенкам ящиковСоединить

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

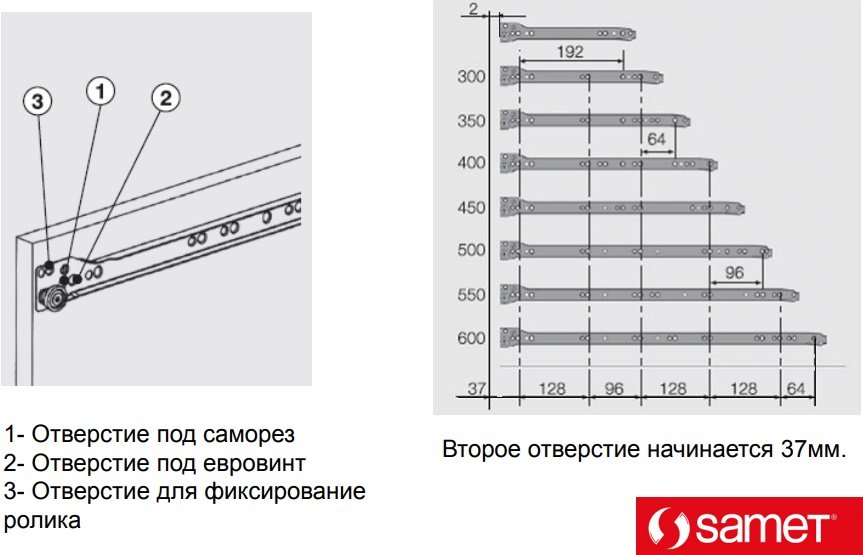

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

• габаритные размеры фурнитуры;
• максимальную нагрузку;
• разновидность;
• фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

• вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
• вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

• внутреннего размера;
• внутренних размеров корпуса и так далее.

Определение длины направляющих

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

• немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
• российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
• итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV

Условия осуществления бесплатной доставки

Розничные закупки для Москвы и МО:

Бесплатная доставка по городу Москва и по Московской области осуществляется при заказе на сумму не менее 3 000 рублей ежедневно с понедельника по субботу.

Оптовые закупки для Москвы и МО:

Бесплатная доставка по городу Москва и по Московской области осуществляется при заказе на сумму не менее 8 000 рублей ежедневно с понедельника по субботу

Розничные и оптовые закупки для регионов:

• Бесплатная доставка до адреса Клиента в Тверской, Владимирской, Рязанской, Калужской, Смоленской, Брянской областях и в г. Орёл осуществляется при сумме заказа не менее 15 000 рублей, в Тульской области — не менее 6 000 рублей, в соответствии с графиком доставки (см. в таблице ниже). В случае, если сумма заказа менее 15 000 рублей (6 000 рублей для Тульской области), бесплатная доставка осуществляется в соответствии с графиком доставки до точки самовывоза в регионе (см. в таблице ниже).
• Разовая бесплатная доставка вне графика до адреса Клиента осуществляется по Тверской, Владимирской, Рязанской, Тульской, Калужской, Смоленской, Брянской областям и в г. Орёл с понедельника по субботу при сумме заказа не менее 600 000 рублей и наличия письменного запроса от Клиента на осуществление внеплановой доставки.

График доставки

Бесплатная доставка осуществляется в соответствии с графиком:

Адреса пунктов самовывоза в регионах:

Если Ваш населенный пункт отсутствует в графике доставки, или Вы хотите получить индивидуальную доставку вне графика с понедельника до субботы, с Вами свяжется менеджер офиса и согласует дату и условия доставки.

Более подробно с правилами и условиями доставки можно ознакомиться в Положении по доставке по Вашему региону. Их соблюдение поможет сделать процесс покупки еще более удобным, быстрым и выгодным.

Наш транспорт

Мы перевозим товар любых габаритов (в т.ч. длинномер) в любую точку России и стран СНГ. Наш транспорт оборудован всеми необходимыми средствами разгрузки (гидроборт, гидравлическая тележка), которые помогут Вам быстро и безопасно принять товар в любых условиях!

Наши водители

Наши водители всегда доброжелательны и готовы оказать необходимое содействие при разгрузке и приемке товара, а также обеспечат Вас всеми необходимыми товарно-сопроводительными документами.

Наши менеджеры

Наши сотрудники учтут все Ваши пожелания по срокам и условиям доставки. Окажут консультативную помощь по любым вопросам, связанным с доставкой и обеспечат полный контроль поставки товара.

Похожие записи:

Из чего дешевле всего построить дом? обзор лучших материалов Как засолить грудинку: даю 7 вкуснейших способов соления грудинки дома Сколько мне осталось жить? тест. бесплатно Упор для точила своими руками Как сделать домовенка своими руками из мешковины Как сделать светодиодный светильник своими руками
