Подключение и регулировка оборотов двигателя от стиральной машины автомат

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

Прекрасный для самоделок мотор от стиральной машины имеет слишком высокие обороты, и малый ресурс на максимальных оборотах. Поэтому я применяю простой самодельный регулятор оборотов (без потери мощности). Схема опробована и показала прекрасный результат. Обороты регулируются примерно от 600 до max.

Потенциометр электрически изолирован от сети, что повышает безопасность пользования регулятором.

Симистор необходимо поставить на радиатор.

Оптопара (2 шт) практически любая, но EL814 имеет внутри 2 встречных светодиода, и просится в эту схему.

Высоковольтный транзистор можно поставить, например, IRF740 (от БП компьютера), но жалко такой мощный транзистор ставить в слаботочную цепь. Хорошо работают транзисторы 1N60, 13003, КТ940.

Вместо моста КЦ407 вполне подойдет мост из 1N4007, или любой на >300V, и ток >100mA.

Печатка в формате .lay5. Печатка нарисована «Вид со стороны М2 (пайка)», так что при выводе на принтер ее надо зеркалить. Цвет М2 = черный, фон = белый, остальные цвета не печатать. Контур платы (для обрезки) выполнен на стороне М2, и будет указателем границ платы после травления. Перед запайкой деталей его следует удалить. В печатку добавлен рисунок деталей со стороны монтажа для переноса на печатку. Она тогда приобретает красивый и законченный вид.

Регулировка от 600 оборотов подходит для большинства самоделок, но для особых случаев предлагается схема с германиевым транзистором. Минимальные обороты удалось снизить до 200.

Минимальные обороты получил 200 об/мин (170-210, электронный тахометр на низких оборотах плохо меряет), транзистор Т3 поставил ГТ309, он прямой проводимости,и их много. Если поставить МП39, 40, 41, П13, 14, 15, то обороты должны еще снизиться, но уже не вижу надобности. Главное, что таких транзисторов как грязи, в отличие от МП37 (смотри форум).

Плавный пуск прекрасно работает, Правда на валу мотора пусто, но от нагрузки на валу при пуске, подберу R5 при необходимости.

R5 = 0-3к3 в зависимости от нагрузки;; R6 = 18 Ом — 51 Ом — в зависимости от симистора, у меня сейчас этого резистора нет;; R4 = 3к — 10к — защита Т3;; RР1 = 2к-10к — регулятор скорости, связан с сетью, защита от сетевого напряжения оператора обязательна. Есть потенциометры с пластмассовой осью, желательно использовать. Это большой недостаток данной схемы, и если нет большой необходимости в малых оборотах, советую использовать V17 (от 600 об/мин).

С2 = плавный пуск, = время задержки включения мотора;; R5 = заряд С2, = наклон кривой заряда, = время разгона мотора;; R7 — время разряда С2 для следующего цикла плавного пуска (при 51к это примерно 2-3 сек)

«>

Сколько потребляет СМА?

Выбирая стиральную машину, покупатели оценивают ее по стандартному набору критериев. Обычно интересуются — режимами, загрузкой барабана, габаритами, типом загрузки, подсветкой барабана и прочими видимыми функциями. А вот киловаттами интересуются редко. Чем ниже класс энергопотребления, тем больше тратится электричества, тем выше счета за свет. Сегодня практически все СМА относятся к группе А. Исключение составляют аппараты с функцией сушки — но тут приходится поступиться экономией за возможность получать сухое белье.

Энергопотребление легко узнать по классу энергоэффективности. Так, модели А+++ потребляют 0,13 кВт-ч, а, например, группа С — 0,25 кВт-ч. Потребляемая мощность СМА класса А — до 0,31 кВт-ч. Техника групп E, F и G в быту не используется. Ее потребление соответственно — 0,39 и 0,4 кВт-ч.

Сначала подключим

Прежде чем регулировать обороты двигателя стиральной машины, его нужно правильно подключить. Коллекторные двигатели от стиральных машин автомат имеют несколько выходов и многие начинающие самоделкины путают их, не могут понять, как осуществить подключение. Расскажем обо всем по порядку, а заодно и проверим работу электродвигателя, ведь существует же вероятность, что он вовсе неисправен.

• Для начала нужно взять двигатель от стиральной машины, покрутить его и найти катушки возбуждения или башмаки, от которых должно идти 2, 3 и более проводов. Башмаки выглядят примерно так, как показано на рисунке ниже.
• Берем омметр, выставляем тумблер на минимальное сопротивление и начинаем поочередно звонить все выходы. Наша задача выбрать из всех выходов катушки возбуждения 2, у которых значение сопротивления больше всех, если их всего два, то ничего выбирать не нужно.

• Далее нужно найти коллектор двигателя и щетки, от которых также будут идти 2 провода. В данном случае выхода будет только два, если их больше, значит, вы что-то перепутали или один из проводов банально оторван.

• Следующая группа выходов, которые нам позарез нужно обнаружить – это выходы таходатчика. В ряде случаев провода, идущие от таходатчика, можно заметить прямо на корпусе двигателя, но иногда их прячут в недра корпуса и тогда, чтобы подключиться, приходится частично разбирать двигатель.

• Далее берем один провод, идущий от коллектора, и соединяем с одним из проводов катушки.
• Второй провод коллектора и второй провод катушки подключаем к сети 220 В.
• Если нам нужно поменять направление вращения якоря, то мы просто меняем местами подключаемые провода, а именно первый провод коллектора и первый провод катушки включаем в сеть, а вторые провода соединяем между собой.
• Отмечаем ярлычками провода катушки, таходатчика и коллектора, чтобы не перепутать и производим пробный пуск двигателя.

Подключим через регулятор напряжения

Простейший вариант регулировки электродвигателя стиральной машины – использование любого регулятора напряжения (диммера, гашетки от дрели и прочего). Смысл регулировки в том, что на двигатель подается сначала максимальное напряжение, и он вращается с максимальной скоростью. Поворачивая тумблер диммера, мы уменьшаем напряжение, и двигатель соответственно начинает снижать обороты. Схема подключения следующая:

• один провод катушки соединяем с одним проводом якоря;
• второй провод катушки подключаем к сети;
• второй провод якоря соединяем с диммером, а второй выход диммера подключаем к сети;
• производим пробный пуск двигателя.

Проверяем, как работает двигатель на минимальной мощности. Вы можете убедиться, что даже на минимальной мощности обороты без нагрузки внушительны, но стоит только прислонить деревянный брусочек к вращающейся оси, и двигатель тут же останавливается. Каков вывод? А вывод таков, что данный способ регулировки оборотов электродвигателя стиральной машины приводит к катастрофической потере мощности при уменьшении напряжения, что неприемлемо, если вы собираетесь делать из двигателя какую-то самоделку.

Изначально мы ставили задачу научиться своими руками регулировать обороты двигателя стиральной машины без потери или с минимальной потерей мощности, но возможно ли это? Вполне возможно, просто схема подключения несколько усложнится.

Как сделать регулятор оборотов электродвигателя своими руками

Из недорогих и доступных материалов можно сделать своими руками очень простой регулятор напряжения на 220 V, который рассчитан на работу с электродвигателями мощностью до 2 кВт.

Например, автор данной идеи решил сделать простенький и компактный регулятор напряжения специальной для регулировки оборотов двигателей в бормашинках. Но также данный диммер подойдет для других электроприборов: лампочка, паяльник и т.д.

В качестве основного элемента в данном случае выступает плата с регулятором, которую можно заказать на сайте Алиэкспресс. Также потребуется купить подходящий по размерам корпус, где будут размещены все компоненты.

Основные этапы работ

Сначала необходимо установить внутрь коробки плату с регулятором. Потом в корпусе с помощью электропаяльника нужно будет сделать небольшое «окно» и установить в него лицевую панель от наружной розетки.

На следующем этапе необходимо установить выключатель на 220 В. И для его установки в корпусе надо просверлить отверстие.

Ну а потом выполняется подключение проводов, которые будут соединять плату с регулятором с розеткой и выключателем. Как видите, ничего сложного здесь нет, если делать все по инструкции.

Подробно о том, как собрать регулятор оборотов электродвигателя своими руками из доступных материалов, рекомендуем посмотреть в видеоролике на сайте.

Оцените запись

Регулятор оборотов

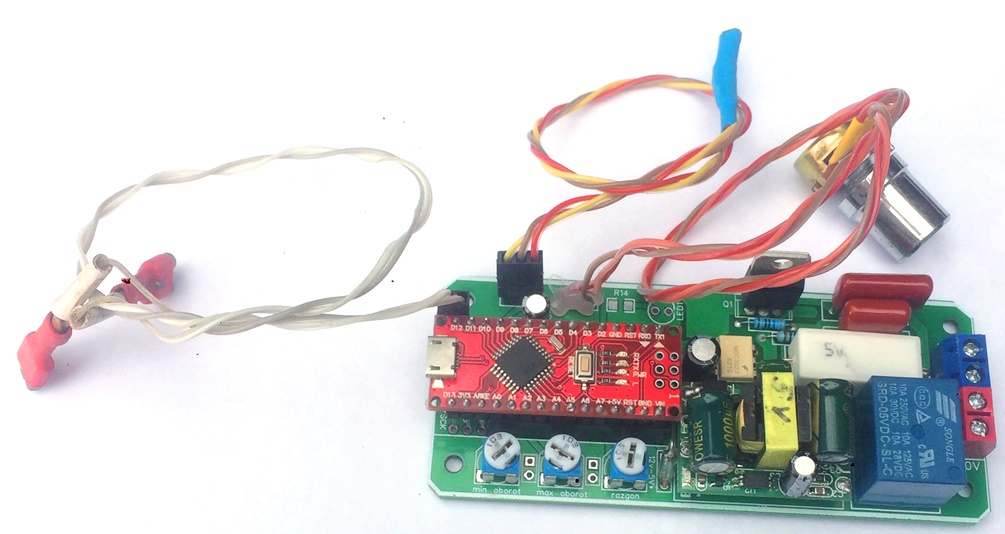

Понадобился регулятор оборотов коллекторного двигателя. Регулятор оборотов на Ардуино с поддержанием оборотов. Двигатель от стиральной машинки-автомата.

В схеме были сделаны небольшие изменения. Кое что выкинул. Некоторые компоненты заменены другими. Были добавлены 2 аналоговых входа, на них можно повесить датчик температуры и следить за температурой двигателя, и радиатора на котором сидит симистор управляющий двигателем.

Если вы выполняете кратковременные работы, то датчик температуры и не нужен. Ну а если двигатель будет много работать, то неплохо с помощью датчика, Ардуино следило за температурой, и при перегреве отключало двигатель пока тот не остынет.

На этом двигателе уже присутствует тахогенератор, но в моем случае он не работает — вышел из строя. Вместо тахогенератора буду устанавливать датчик холла. Выкидываем катушку нерабочего тахогенератора, оставляем только магнит на валу. Устанавливаю датчик холла на электродвигатель.

Схема регулятора оборотов будет содержать в себе:

• Ардуино Нано
• Блок настроек, и управления оборотами
• Силовая часть
• Датчика скорости
• Защита (реле)
• Дополнительные входы и выходы

Ардуино Нано будет контролировать и управлять силовой частью

• А0 — регулировка оборотов двигателя
• А1 — настройка минимальных оборотов двигателя
• А2 — настройка максимальных оборотов двигателя
• А3 — выход управления симистором
• А4 — дополнительный аналоговый вход (не задействован)
• А5 — выход управления реле
• А6 — дополнительный аналоговый вход (не задействован)
• А7 — разгон или плавный старт
• D2 — сигнал перехода через ноль
• D4 — дополнительный выход
• D6, D7 — тахогенератор
• D8 — датчик холла

Блок настроек, и управления оборотами

Силовая часть будет управлять двигателем. Разъем Р1 — для подключении к сети 220В. Р3 — для установки перемычки в зависимости от блока питания.

При установке блока питания с выходным напряжением 5 вольт, на разъеме Р3 нужно установить перемычку на контакты 2 и 3. При выходном напряжении блока питания 7-12 вольт перемычку устанавливаем на контакты 1 и 2.

Не забывайте, при выборе блока питания нужно учитывать, что реле питается выходным напряжением с блока питания. Поэтому выбирайте блок питания и реле на одно напряжение.

На выводы 220V0 И 220V1, подается сетевое напряжение 220 Вольт.

Схема будет питаться импульсным блоком питания с выходным напряжением 5 вольт. Импульсный блок питания, возьмём уже готовый. Так же схему можно питать от 7 до 12 вольт. На плате есть перемычка переключения напряжения 5/12v. Так же можно питать схему и зарядным от телефона, только проверьте выходное напряжение, там не должно быть выше 5 вольт.

При установки перемычки на 5 вольт напряжение поступает напрямую на шину +5 вольт. Реле надо будет установить на 5 вольт.

При установки перемычки на 12 вольт напряжение поступает на вход Ардуино Vin. В этом случае можно питать схему напряжением 7-12 вольт. но и реле должно быть на такое напряжение, какое выходит с блока питания.

Датчик скорости в двух исполнения. На тахогенераторе или на датчике холла.

Схема разрабатывалась так, что бы обороты можно было считывать с тахогенератора, уже установленные на двигателях машинок-автоматов. Разъем Р4 служит для подключения тахогенератора.

А так же при отсутствии или неисправности тахогенератора можно заменить на датчик холла.

Реле служит защитой от пробоя симистора. Когда симистор пробивает, двигатель будет выходить на максимальные обороты, и это очень опасно . А что бы этого не случилось, контроллер отслеживает частоту вращения двигателя, и при превышении установленных оборотов реле отключает двигатель. Как обороты упадут ниже нормы, реле включится. Разъем Р7 — для подключения коллекторного электродвигателя.

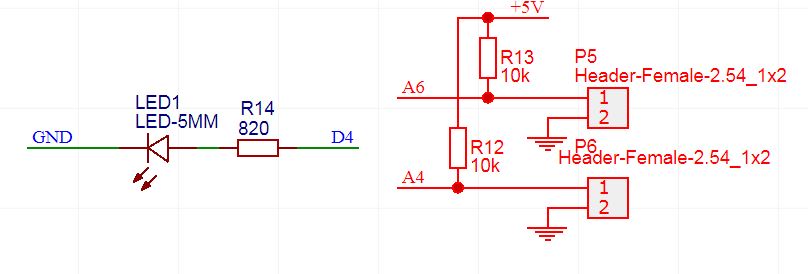

Дополнительные входы и выходы

Иногда к устройству охота еще что нибудь прикрутить для удобства. Здесь добавлен дополнительный выход, он сейчас на плате указан как светодиод LED1. этот выход можно использовать под свои нужды. Можно пустить этот выход для управления вентилятором охлаждения двигателя и тд.

Еще есть два дополнительных аналоговых входа, которые тоже можно задействовать как писал выше, например контролировать температуру двигателя и симистора.

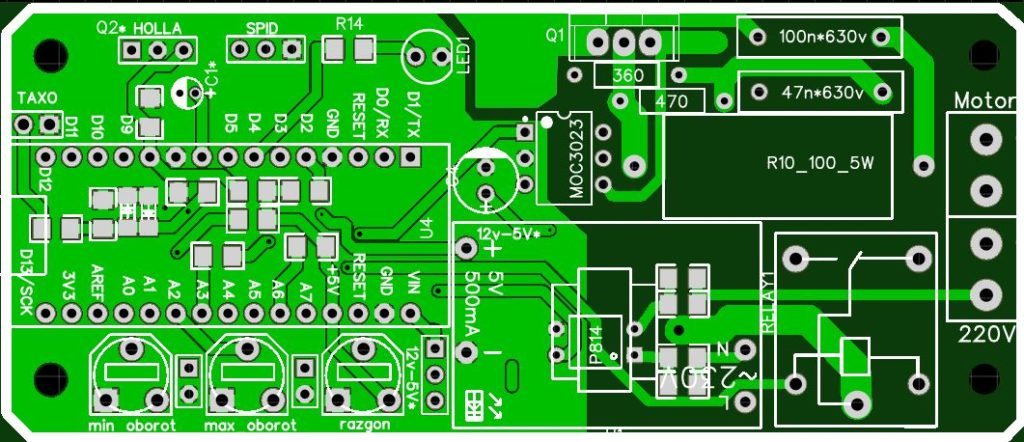

Верхний слой печатной платы

В конце статьи находится архив со всеми файлами для повторения данного проекта

Настройка регулятора

Настройка не сложная, поэтапная, так же можно протестировать все узлы регулятора на правильную работу.

Источник

Разновидности моторов

Асинхронный

Основные преимущества:

• Простота конструкции.
• Лёгкое обслуживание.
• Довольно низкий уровень шума.
• Недорогая стоимость.

Из недостатков можно отметить то, что он обладает:

• низким КПД и;
• внушительными размерами.

Часто такие движки используются в недорогих моющих аппаратах.

Асинхронный мотор

Коллекторный

Основные преимущества:

• Скромные габариты.
• Огромный пусковой момент.
• Простота управляющей электросхемы.

Недостатки:

• Малый срок службы.
• Ослабление магнитного поля, которое в последствии не даёт барабану вращаться.

Коллекторный движок

Прямой привод

Основные преимущества:

• Простота конструкции.
• Имеет КПД выше, чем у других видов двигателей, при этом колебания машинки значительно ниже.
• Уровень звука, исходящий от СМА также низкий.

Недостатки:

Из-за сложности схемы, производителям требуется приложить больше усилий, что повышает стоимость.

Выключаете из розетки стиралку?

О-да!Нет

https://youtube.com/watch?v=I2xDIBXO4sI

Зернодробилка из стиральной машины

С этой полезной самоделкой можно существенно сэкономить на заготовке кормов для домашней живности. Если подобрать двигатель достаточной мощности, вполне реально собрать корморезку, зернодробилку и траворезку, которая в работе не будет уступать заводским моделям. В этом случае рекомендуется использовать двигатель от автоматической стиральной машины – они как раз отличаются более высокой мощностью.

Чтобы превратить старую стиральную машинку в корморезку, не нужны длительные работы. Требуется взять двигатель от машины-автомат и корпус от другой старой стиральной машинки – с верхней загрузкой. Такой корпус найти достаточно просто – в пункте приема металлолома такой стоит гроши.

Пошаговое описание создания корморезки своими руками:1 . Лопасти с ножами должны иметь такой диаметр, при котором они не будут совсем немного доходить до краев корпуса.2 . Проделываем в нижней части отверстие, чтобы удалять готовый корм.3 . Устанавливаем одну лопасть с ножами в нижней части корпуса, другую – на 40–50 см от верхнего края; чтобы качество помола было лучше, для ножей нужно применять 2 разных вала, они должны вращаться в разные стороны.4 . Прикручиваем двигатель на крышку стиральной машинки и присоединяем его к валам.5 . Вырезаем в крышке отверстие, чтобы засыпать сырье.6 . Устанавливаем крышку на место и тестируем самоделку в деле.

Такой самодельный аппарат будет функционировать не хуже, чем заводской, и позволит получать качественно перемолотый корм.

Регулировка

Рассмотрим на примере коллекторного мотора, так как он наиболее часто применяется на стиральных машинах.

Регулировка оборотов двигателя – важно, потому что с помощью него можно будет приспособить деталь отработавшей помощницы. Чтобы регулировать обороты мотора, его нужно правильно подключить

Чтобы сделать это, необходимо подсоединить несколько выходов. В первую очередь требуется взять двигатель от стиральной машинки, после следует заметить катушку, от которой идет несколько проводов, обычно 2-3. Теперь нам требуется выбрать 2 кабеля с наибольшим сопротивлением, для этого пригодится Мультиметр (от англ. multimeter), тестер (от англ. test — испытание), авометр (от ампервольтомметр) — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций

Чтобы регулировать обороты мотора, его нужно правильно подключить. Чтобы сделать это, необходимо подсоединить несколько выходов. В первую очередь требуется взять двигатель от стиральной машинки, после следует заметить катушку, от которой идет несколько проводов, обычно 2-3. Теперь нам требуется выбрать 2 кабеля с наибольшим сопротивлением, для этого пригодится Мультиметр (от англ. multimeter), тестер (от англ. test — испытание), авометр (от ампервольтомметр) — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций.

В минимальном наборе включает функции вольтметра, амперметра и омметра. Иногда выполняется мультиметр в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры.

Следом требуется обнаружить коллектор мотора и щетки, от которых идут по 2 кабеля. После чего нужно найти выходы Тахогенератор (от др.-греч. τάχος — «быстрый», «скорость» и лат. generator «производитель») — электрическая микромашина, измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в однозначно связанный со скоростью электрический сигнал.

«>таходатчика . Лучше всего это сделать визуально. Провода от датчика легко видны. Они как правило красного цвета и самые тонкие.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

элементы коллекторного мотора

Теперь берем один кабель, идущий от коллектора, и присоединяем с одним из электропроводов катушки. Второй от коллектора и катушки подключаем к сети 220 вольт через нагревательный элемент. Если запуск был успешно и движок постепенно набрал обороты без рывков и заеданий, то можно подключить движок стиральной машины через регулятор.

Схема подключения коллекторного мотора

Регулятор оборотов электродвигателя без потери мощности

24.02.2016

Плата регулировки оборотов коллекторных электродвигателей на микросхеме TDA1085, позволяет управлять двигателями без потери мощности.Обязательным условием при этом является наличие таходатчика (тахогенератор) на электродвигателе, который позволяет обеспечить обратную связь мотора с платой регулировки, а именно с микросхемой. Если говорить более простым языком, что бы было понятно всем, происходит примерно следующее. Мотор вращается с каким-то количеством оборотов, а установленный таходатчик на валу электромотора эти показания фиксирует. Если вы начинаете нагружать двигатель, частота вращения вала естественно начнет падать, что так же будет фиксировать таходатчик. Теперь рассмотрим дальше. Сигнал с этого таходатчика поступает на микросхему, она видит это и дает команду силовым элементам, добавить напряжение на электромотор.Таким образом, когда вы надавили на вал (даете нагрузку), плата автоматически прибавила напряжение и мощность на этом валу возросла. И наоборот, отпусти вал двигателя (сняли с него нагрузку), она увидела это и убавила напряжение. Таким образом обороты остаются не низменными, а момент силы (крутящий момент)постоянным

И самое что важное, вы можете регулировать частоту вращения ротора в широком диапазоне, что очень удобно в применении и конструировании различных устройств. Поэтому этот продукт, так и называется «Плата регулировки оборотов коллекторных двигателей без потери мощности»

Но мы увидели одну особенность, что эта плата применима только для коллекторных электродвигателей (с электрическими щетками). Конечно такие моторы в быту встречаются намного реже чем асинхронные. Но они нашли широкое применение в стиральных машинах автомат. Вот именно по этому была изготовлена эта схема. Специально для электродвигателя от стиральной машины автомат. Их мощность достаточно приличная, от 200 до 800 ватт. Что позволяет достаточно широко применить их в быту.

Данный продукт, уже нашел широкое применение в хозяйстве людей и широко охватил лиц занимающихся различным хобби и профессиональной деятельностью.

Отвечая на вопрос — Куда можно применить двигатель от стиральной машины? Был сформирован некоторый список. Самодельный токарный станок по дереву; Гриндер; Электропривод для бетономешалки; Точило; Электропривод для медогонки; Соломорезка; Самодельный гончарный круг; Электрическая газонокосилка; Дровокол и много другое где необходимо механическое вращение каких либо механизмов или предметов. И во всех этих случаях нам помогает эта плата «Регулировки оборотов электродвигателей с поддержанием мощности на TDA1085».

Наждак из двигателя от стиральной машины

Наждачный станок пригодится практически для любого хозяйства.

Он может быть изготовлен в простой способ – для этого достаточно приготовить двигатель от автоматической стиральной машинки в рабочем состоянии. Когда вы будете крепить точильный камень на двигатель, могут возникнуть некоторые трудности – отверстие камня может не совпадать с диаметром вала электрического мотора.

В таком случае нужно брать дополнительную деталь, которую нужно будет специально выточить. Этот переходник легко делается любым токарем, нужно только сообщить ему диаметр вала.

Помимо переходника, в наличии нужно иметь специальный болт, гайку, шайбу.

Резьба на гайке должна нарезаться зависимо от того, в какую сторону будет вращаться мотор.

Чтобы двигатель вращался по часовой стрелке, должна быть нарезана левосторонняя резьба, для вращения против часовой – резьба должна быть правосторонней.

Если делать наоборот, то в работе камень будет постоянно раскручиваться и слетать.

Может быть так, что у вас есть гайка, но направление резьбы – неподходящее. Тогда мы изменяем направление вращения. В этом случае мы меняем местами провода обмотки.

Подключаем рабочую обмотку к сети 200 В, подключаем пусковую пару к рабочей катушке.

Второй конце на короткое время прикладываем к выводу обмотки. Коллекторный электрический мотор начнет двигаться в одну из сторон.

Когда места выводов пусковой обмотки сменятся, направление движения мотора поменяется на противоположное.

Направление вращения мотора можно изменить без использования конденсатора. Здесь после подключения рабочей обмотки к 220 В камень резко прокручиваем в нужную сторону.

После этого мотор запускается и станок начинает работать.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

Подавляющее большинство стиральных машин двигатель несет коллекторный. Проще управлять. Реверс производится путем изменения коммутации обмоток ротора и статора. Включаются в одном направлении — в другом, осуществляя прямой ход и реверс. Касаемо скорости вращения параметр напрямую зависит от мощности, регулируется величиной угла отсечки напряжения. Не пугайтесь новых терминов, рассмотрим подробно, заодно покажем, как подключить двигатель стиральной машины-автомат к сети переменного тока 230 вольт. Так часто делают в ремонтных мастерских, в недобросовестных магазинах можно купить – не ведая – результат подобного эксперимента. Давайте примемся за дело!
