Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

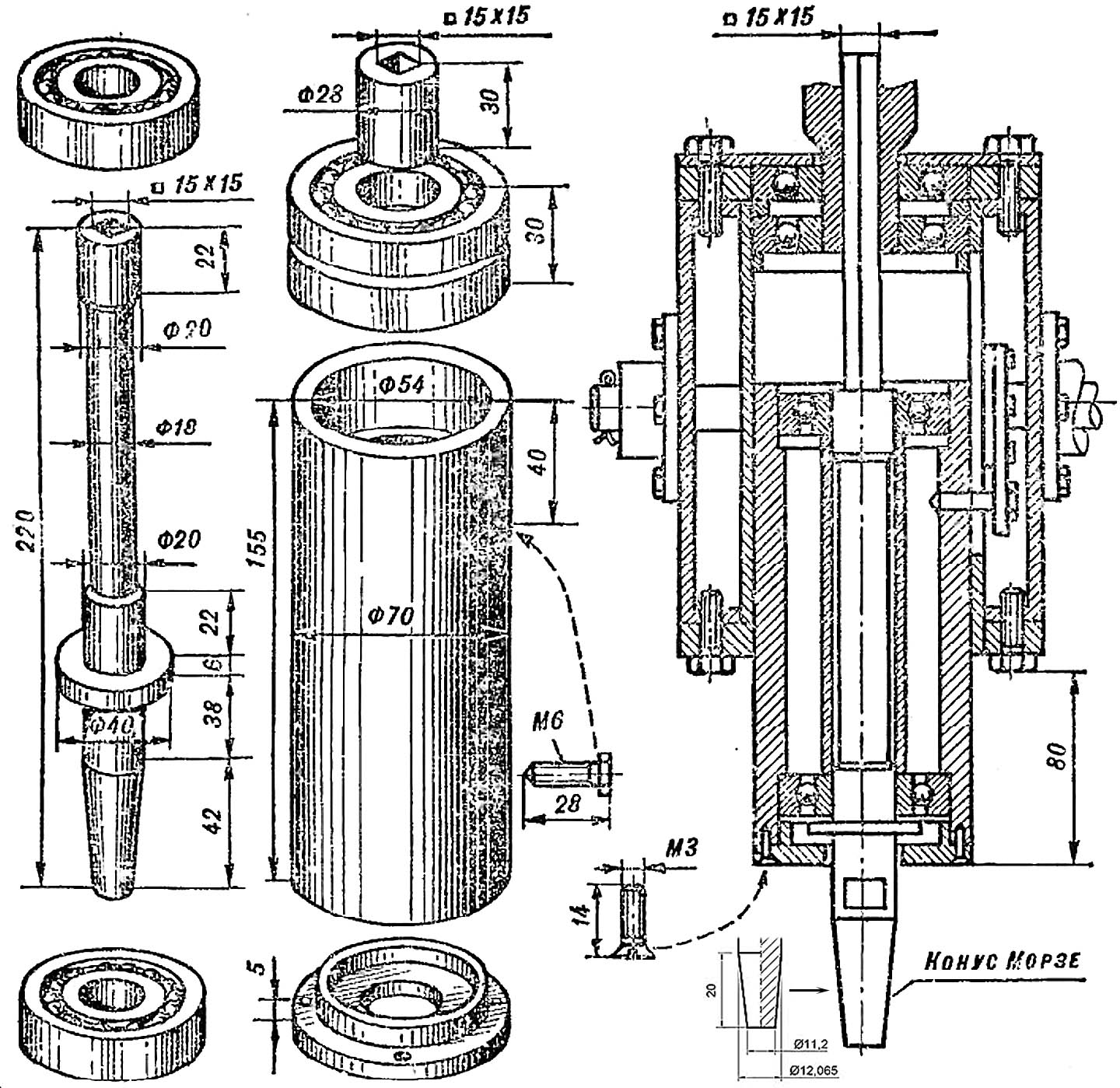

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Конструкция станка для сверлильных работ

Основные части сверлильного станка:

  • двигатель;
  • передаточный механизм;
  • рабочий орган;
  • орган управления.

В таком устройстве электрический мотор с помощью передаточного механизма передает движение к рабочему органу, которым является сверло. Рабочий орган крепится в патрон, который насажен на вращающийся вал (шпиндель).

К шпинделю вращение передается посредством ременной передачи. Используя реечную передачу, патрон со сверлом можно поднимать и опускать, повернув для этого рукоятку.

Орган управления агрегата находится на передней панели станка, на которой располагаются кнопки включения и выключения электродвигателя. В зависимости от необходимого направления вращения сверла, станок включается с помощью любой из крайних кнопок. Выключить устройство можно нажатием средней красной кнопки.

К основанию оборудования неподвижно монтируется вертикальный винт-колонна. Для перемещения вокруг него шпиндельной бабки используется одна из рукояток. С помощью второй рукоятки шпиндельная бабка фиксируется в нужном положении. Станки оснащаются специальной шкалой, на которой отражается глубина глухих отверстий.

Скорость сверления устанавливается в зависимости от того, какой материал имеет обрабатываемая заготовка. Для этого на шкив определенного диаметра перебрасывается ремень ременной передачи, и устанавливается определенная частота вращения шпенделя.

Описанная конструкция станка является одной из самых простых. На производстве чаще всего устанавливаются сверлильные агрегаты с более сложными схемами.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.


Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.


Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля. ​

Иллюстрация Описание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.


Вариант изготовления с использованием автомобильного домкрата

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

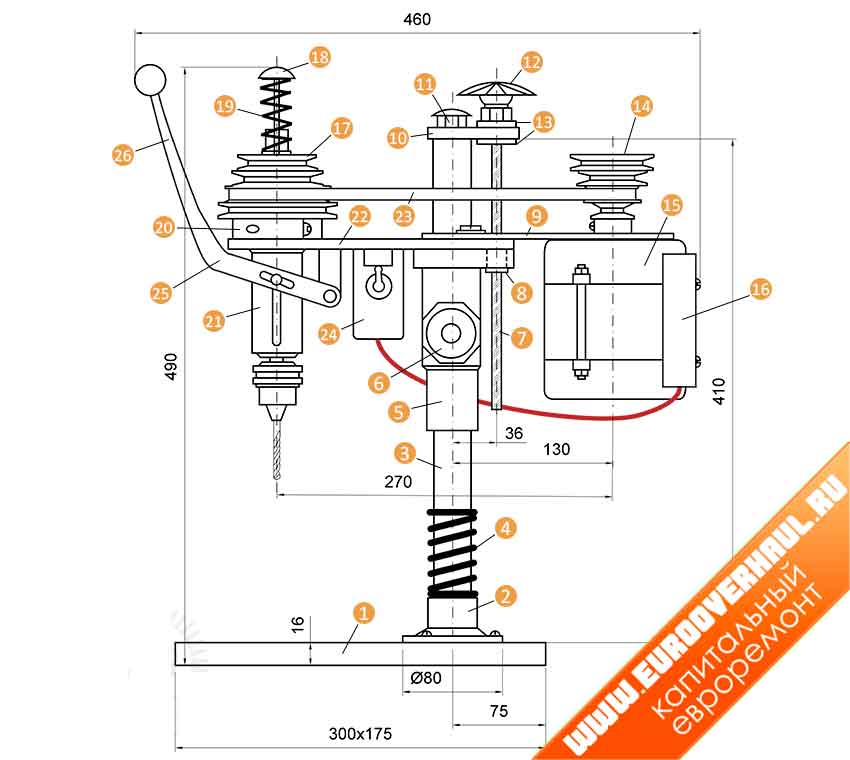

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз. Деталь Характеристика Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80 мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой

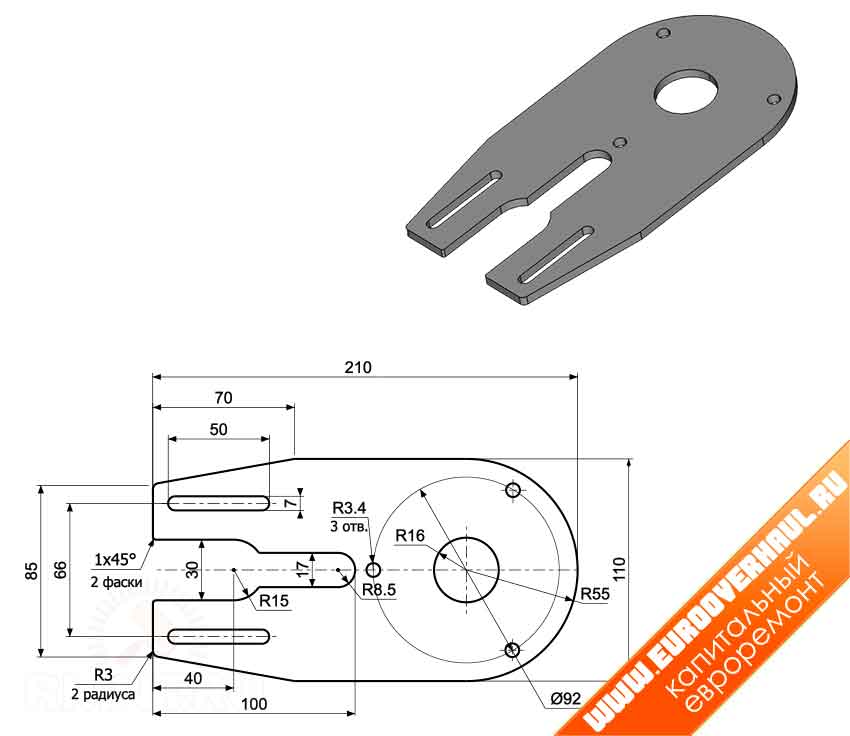

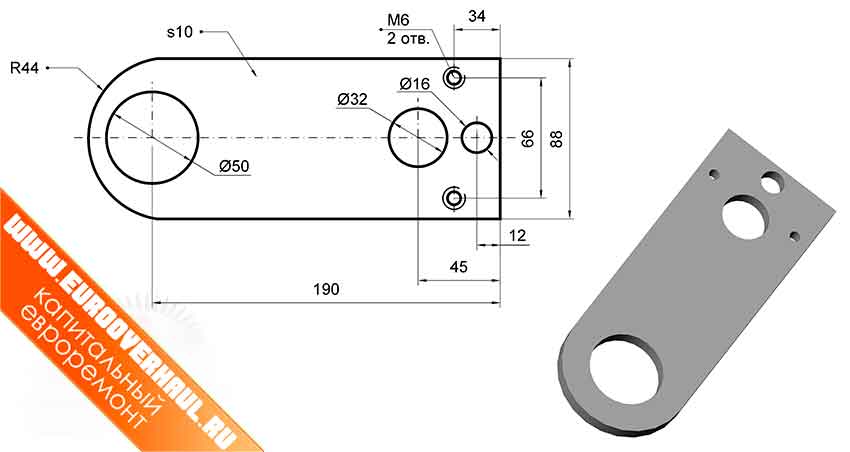

Консоль привода для самодельного сверлильного станка. Четырёхручьевый блок ведущих приводных шкивов. Блок ведомых шкивов.


Ограничительный стержень возвратной пружины.

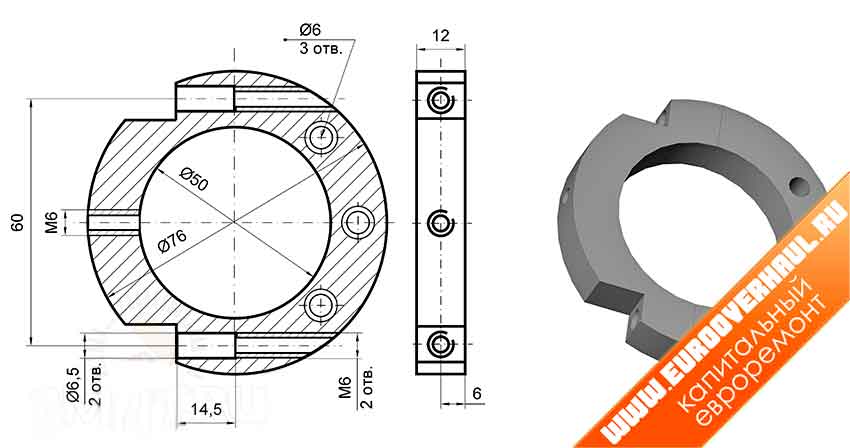

Разрезной хомут.


Консоль шпиндельной головки. Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз. Деталь Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиально упорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм


Шпиндель.

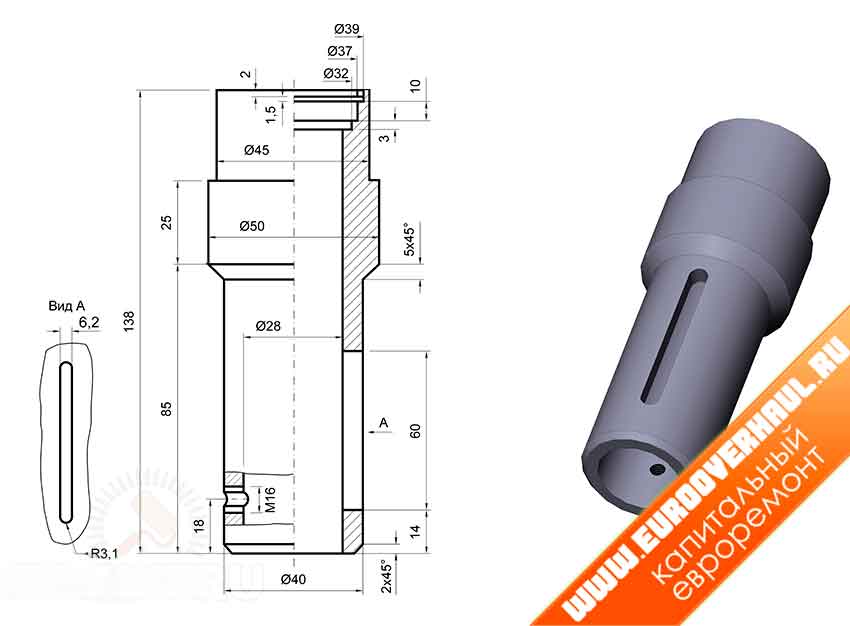

Ходовая втулка. Стопор ходовой втулки.


Стационарная втулка.

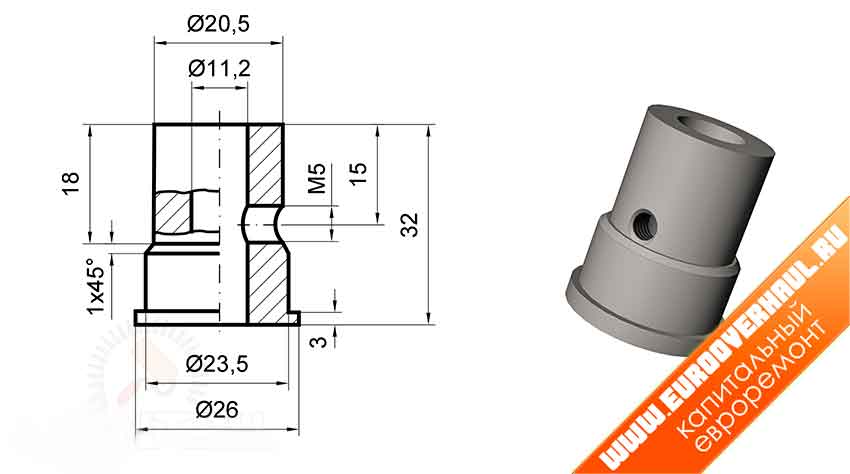

Концевая переходная втулка.

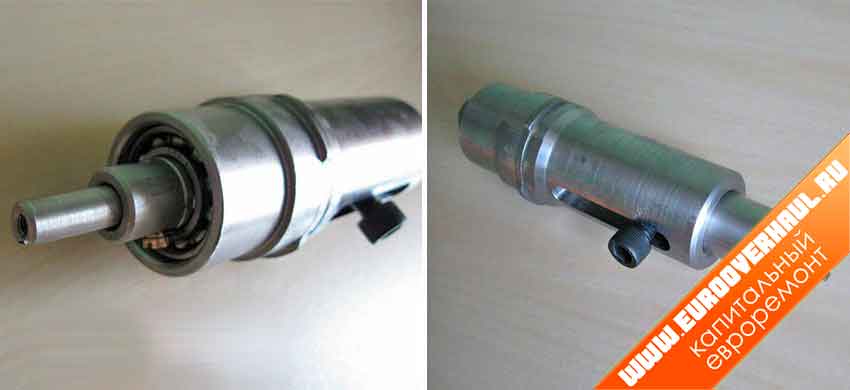

Сверлильная головка в собранном виде.

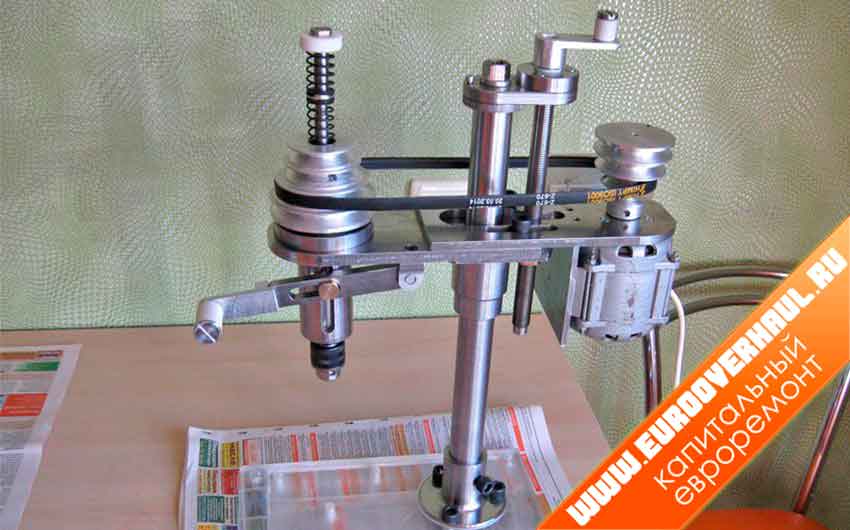

Готовый самодельный сверлильный станок на основе двигателя от бытовой техники. Подключение зависит от самого двигателя.


Простая электрическая схема для заводского станка 2М112.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.


Вертикальный вариант станка.


Вертикально-сверлильный станок.


Настольный сверлильный мини-станок.


Сверлильный станок из дрели.


Из чего состоит сверлильный станок?


Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.


Самодельная конструкция с использованием двигателя от стиральной машины

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:


Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.


Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

По какой цене можно купить сверлильный станок – обзор актуальных предложений

Сверлильные станки продаются в магазинах электрического инструмента и различного оборудования, торговых организациях, занимающихся строительными и товарами для авто ремонта, поэтому при необходимости купить сверлильный станок не составит труда любому заинтересованному потребителю.

Вертикально-сверлильный станок настольного исполнения

Производители предлагают к реализации различные виды сверлильных станков:

  • радиально-сверлильные – работа осуществляется путём перемещения шпинделя с установленным в нём сверлом;
  • вертикально-сверлильные – сверло закреплено жёстко, а перемещается обрабатываемая заготовка;
  • горизонтально-сверлильные – используются при обработке длинномерных изделий;
  • многошпиндельные – оснащённые несколькими шпинделями.

По способу установки подобное оборудование бывает напольного и настольного исполнения, а по степени автоматизации – ручного, полуавтоматического и автоматического действия. В связи с тем, что при самостоятельном изготовлении, как правило, конструируются вертикально-сверлильные станки настольного типа, то для сравнения в следующей таблице средняя стоимость подобного оборудования заводского производства.

Модель Основные характеристики Стоимость (по состоянию на май 2021 г.),

в рублях

«ЭНКОР Корвет-45»
  • Max диаметр сверла, мм: 13.
  • Мощность, Вт: 350.
  • Частота вращения шпинделя, об/мин: 580−2650.
  • Число скоростей: 5.
  • Тип патрона: ключевой.
  • Размер рабочего стола, мм: 160х160.
  • Ход шпинделя, мм: 50.
  • Конус шпинделя, B: 16.
  • Тип электродвигателя: асинхронный.
  • Передача: ременная.
6 500
«ЗУБР ЗСС-350»
  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Шпиндель: МТ2.
  • Диаметр сверления, мм: до 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Размер стола, мм: 160×160.
  • Расстояние от шпинделя до стола, мм: до 200.
  • Диаметр стойки, мм: 46.
6 600
«JET JDP-8L»
  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Минимальный диаметр сверления, мм: 1.
  • Максимальный диаметр сверления, мм: 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Шпиндель: МК-2.
8 200
«EINHELL BT-BD 501»
  • Max диаметр сверла, мм: 16.
  • Мощность, Вт: 500.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 280−3650.
  • Число скоростей: 9.
  • Ход шпинделя, мм: 50.
  • Передача: ременная.
8 900
«BOSCH PBD 40»
  • Тип патрона: быстрозажимной.
  • Max диаметр сверла, мм: 13.
  • Min частота вращения, об/мин: 200.
  • Материал обработки: металл.
  • Мощность, Вт: 710.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 200−2500.
  • Число скоростей: 2.
  • Размер рабочего стола, мм: 330×350.
23 000

Стоимость оборудования зависит от технических характеристик и бренда производителя, что позволяет выбрать нужную модель в заданном ценовом диапазоне. В таблице приведена цена по состоянию на II квартал 2021 года.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация Описание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

  1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
  2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
  3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
  4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
  5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
  6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
  7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
  8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
  9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки  или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
  10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
  11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
  12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
  13. Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
  14. В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
  15. После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Монтаж подвижной рамы

Мне пришлось демонтировать крепежную плиту дрели со станины самодельного токарного станка и закрепить ее на ползуне.

Для этого потребовалось изготовить дополнительный переходник из многослойной фанеры и пересверлить отверстия под винты крепления. В результате пластина гетинакса стала перемещаться в зазоре между уголками с бруском, а подвижная рама отдалилась от рельс профиля толщиной созданного переходника.

Полученную конструкцию я просто вставил одной стороной под рельс профиль.

А затем приставил вторую направляющую в подготовленные пропилы и закрепил ее шурупами.

Доводка механизма

Стоит заметить, что один шуруп я сильно пережал, и он стал ограничивать перемещение подвижной рамки по полозьям. Пришлось немного вывернуть его.

Монтаж возвратного механизма

Следующим этапом стала установка пружины, возвращающей подвижную часть на исходное место.

Использовал конструкцию, работающую на растяжение, а не сжатие. Один ее конец прикрепил к верху деревянной стойки, а второй — на винт подвижной рамы.

Получился простой самодельный станок для сверления вертикальных отверстий из дрели и фотоувеличителя.

Проверка в работе

Выполнил контрольное сверление плоской деревянной планки, расположив сверло строго по ее центру.

Результат работы самодельного сверлильного станка меня вполне удовлетворил: отверстие выполнено строго по вертикали.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз. Деталь Характеристика Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80  мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка   см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой

Консоль привода

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Разрезной хомут

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз. Деталь Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиальноупорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Стационарная втулка

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема  для заводского станка 2М112
