Бурение скважин на воду - технология процесса

Содержание

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

ударное;
вращательное;
смешанного типа.

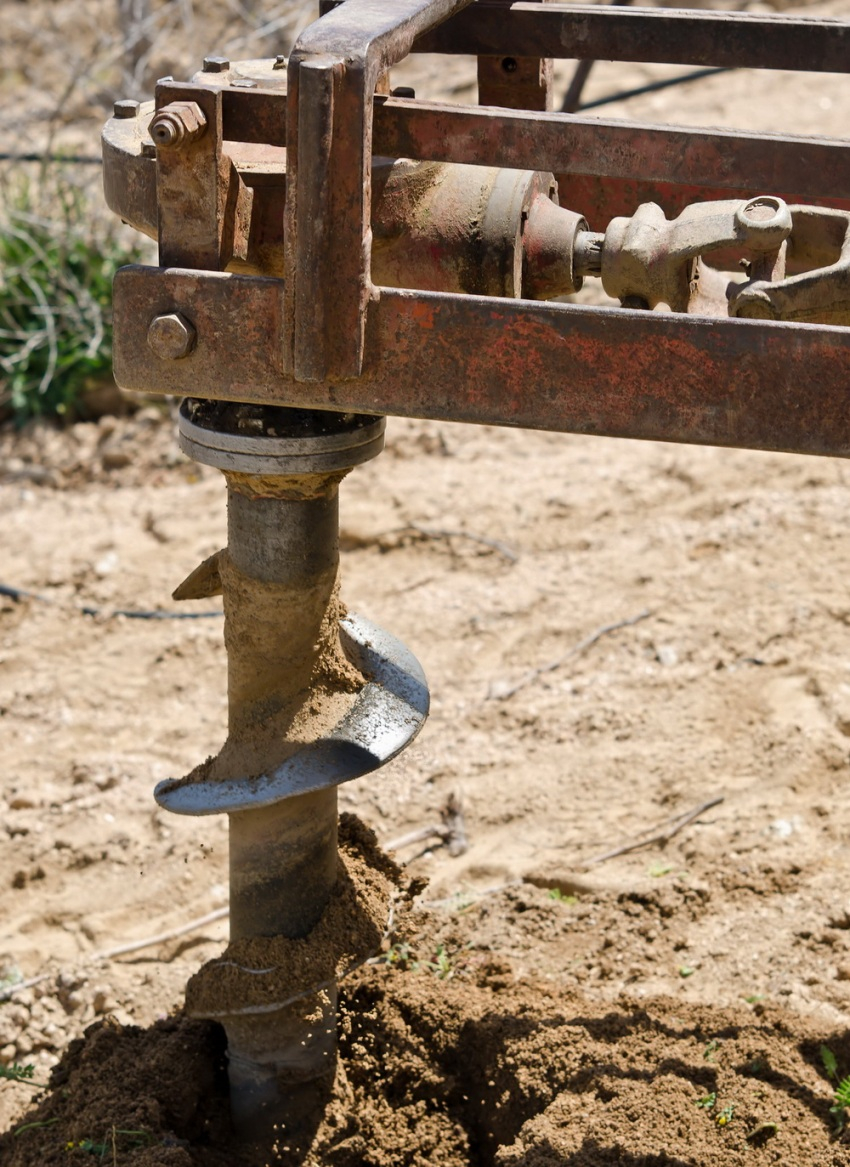

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

хорошая скорость;
нет необходимости промывки;
уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

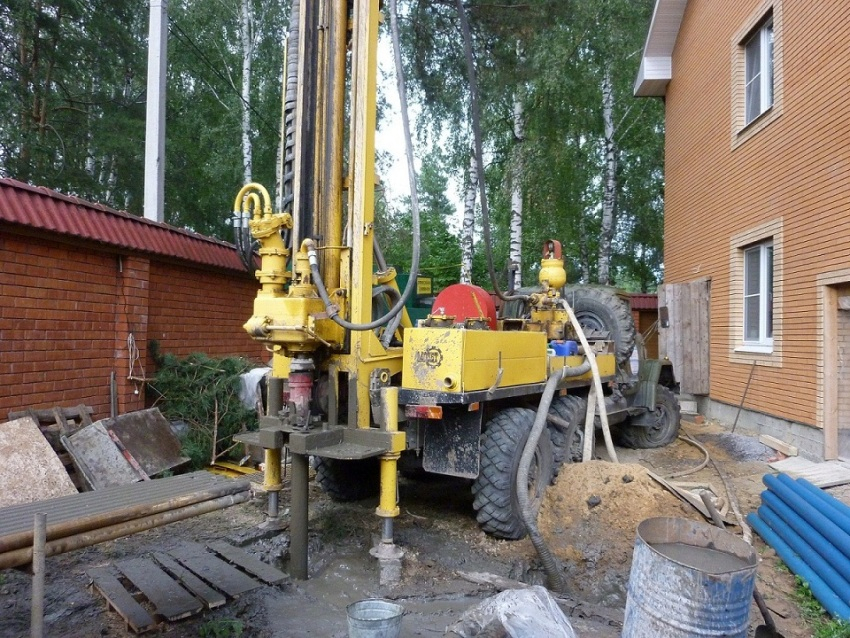

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

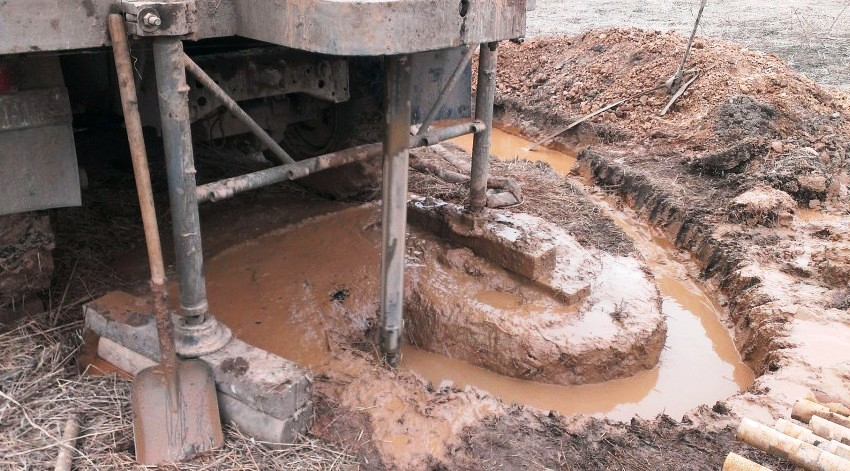

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
долговечность пробуренной скважины (прочность стенок);
возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

тренога из металлопроката с крюком и блоком на вершине;
лебедка с тросом, снабженная ручкой;
забивной инструмент – стакан и желонка;
сварочный аппарат;
ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Что такое бурение скважин

Устройство заключается в создании узкой вертикальной шахты необходимой длины, которая должна доходить до глубины залегания вод. Бурение скважины потребует укрепления ее стенок обсадными трубами. Насосное оборудование используют для принудительной закачки воды в накопительные резервуары и ее распределения.

Цена и возможности экономии

Источник водоснабжения загородного дома должен отличаться экономичностью. Однако полная стоимость его устройства может быть высокой. Снизить затраты возможно, выполнив подготовительные работы собственными силами.

Экономия на:

подготовке места, выравнивании участка для буровых работ и размещения оборудования;
прокопке траншей для укладки труб для водоснабжения дома;
организации приямки для промывки (буровая бригада делает это самостоятельно, стоит предварительно согласовать это с ней).

Самостоятельное выполнение таких работ позволит сократить расходы. Однако некоторые действия не стоит производить. Например, копать котлован и устанавливать в него кессон до того, как пробурить скважину на участке. Устройство источника водоснабжения по технологии выполняют на поверхности. Поэтому роют котлован и устанавливают кессон только после производства буровых работ.

Комплексное бурение скважин на воду является основной услугой специализированных компаний. Они также предлагают оснащение источника автономной системой водоснабжения, предоставляют гарантийные обязательства. Услуги «под ключ» выгодны в плане экономии времени, хороши отсутствием дополнительных трат и рисков возникновения необходимости в непредвиденном ремонте.

В чем преимущества

У скважин есть неоспоримые достоинства. Благодаря им они предпочтительнее колодцев. Поэтому становятся все более востребованными у владельцев частной недвижимости, у которых нет возможности провести централизованное водоснабжение. Скважина на воду имеет плюсы и минусы. Среди преимуществ:

Высокие питьевые качества. Родниковая вода, которая забирается с глубины, чистая и полезная для здоровья.
Продолжительная эксплуатация. Скважинные источники бурят на большую глубину. На ней запасы воды намного больше, чем в поверхностных глиняных грунтах. Это и определяет больший срок эксплуатации, чем у колодцев.
Затраты на очистку незначительны. Скважинная вода не смешивается с талыми водами, которые содержатся в почве. Она эффективно очищается естественным образом природной фильтрацией.

Этапы бурения скважин

Поэтапные буровые работы нужны для качественного устройства источника водоснабжения. При этом учитываются многие факторы. Это и глубина скважины для питьевой воды, и подготовка объекта и участка, демонтаж установки бура, оборудования. Специализированные компании проводят работы в несколько этапов:

Оформление договора, в котором указываются все пункты работ.
Подготовка грунта на участке для установки оборудования.
Доставка и монтаж на буровой площадке специализированной техники и аппаратуры.
Создание скважины, обсадка ее трубами.
Обустройство источника водоснабжения (зависит от его типа: сезонное использование, устройство кессона, монтаж оборудования в помещении здания).
Испытание скважины на приток воды из водоносного горизонта, ее прокачка до начала чистого водотока. Опробование работы в разных режимах водозабора.
Сдача объекта заказчику. Демонстрация работы источника водоснабжения, оценка его производительности, качества воды, подписание акта о выполненных работах. Демонтаж буровых установок, аппаратуры, техники.

Как обустраивается скважина?

При достижении в процессе бурения продуктивного пласта – водоноса, начинается этап обустройства скважины для воды. Вначале в ствол опускается нижняя фильтрующая колонна, представляющая собой трубу с перфорированным наконечником, отстойной камерой и фильтром из нескольких сеток, которые предотвращают проникновение крупных фракций примесей.

Далее монтируется вся обсадная колонна, а зазор между ней и грунтом засыпается песком и щебнем мелкой фракции. Одновременно с засыпкой смеси осуществляется прокачка скважины путем подачи воды с герметизацией устья.

После очистки забоя на тросе опускается погружной насос с подключенным водоводом диаметром 25-50 мм в зависимости от дебита скважины. На оголовке производится закрепление обсадной колонны и устьевой защиты. В отводящей системе устанавливается запорный вентиль. В кессоне производится соединение водовода и водопроводного трубопровода.

Скважина является достаточно сложным гидротехническим сооружением, но при ее правильном обустройстве появляется надежное собственное водоснабжение. Все операции, начиная с бурения ствола, можно осуществить своими руками, но для этого необходимо соблюдать все рекомендации специалистов и пользоваться стандартным оборудованием.

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Технические особенности и преимущества гидробурения

Гидробурение скважины – процесс разрушения грунта под воздействием буровой установки с использованием жидкости. Это самый простой и доступный способ добычи воды для частного домовладения.

Предельная нагрузка на бур определяется массой штанги и бурильной оснасткой. Они обеспечивают подачу буровой жидкости в скважину, которая упрощает процесс прохождения бура через грунт.

Технология обустройства скважины гидробурением лучше всего подходит для почв с большим содержанием глины и песка. Не рекомендуется использовать подобный способ на скалистых и болотистых почвах.

Принцип действия бура основывается на быстром вымывании мельчайших частиц грунта из скважинного канала с поднятием их наверх при помощи мощной струи воды. Если породы тяжелые и почвы тягучие, такой способ работать не будет.

Ключевым преимуществом технологии бурения скважины своими руками является возможность проведения работ на обустроенных участках. Среди других преимуществ можно выделить:

низкую стоимость работ;
оперативность и доступность самостоятельного выполнения технологии;
получение укрепленного скважинного ствола;
использование компактной буровой установки.

Посмотрите видеоподборку по гидробурению.

Виды скважин и их особенности. Как выбрать подходящий вариант

Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.

Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

Колодец абиссинского типа (скважина-игла)

Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.

Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.

Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты

Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.

Плюсы скважины:

чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
весь процесс занимает 6-8 часов;
чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.

Минусы:

абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
при низких температурах насос функционировать не будет;
предельный срок эксплуатации системы — 5-6 лет.

Особенности скважин на песок

Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.

Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.

Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.

Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.

Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.

Читайте еще: Колодец или скважина — что лучше?

Недостатки:

в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.

Глубинная артезианская скважина

Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.

Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.

Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.

Главные недостатки артезианской скважины:

наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
чтобы вырыть колодец, потребуются большие финансовые вложения.

Преимущества:

длительные сроки эксплуатации;
возможность использовать круглогодично;
идеально подойдет там, где большое количество источников подачи воды.

Нюансы установки обсадных труб

Вырытая скважина под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб

При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали

Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

«Обсадка» трубы необходима:

для предотвращения осыпания стенок при бурении;
для исключения засорения скважины при эксплуатации;
для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

Скважина внутри дома

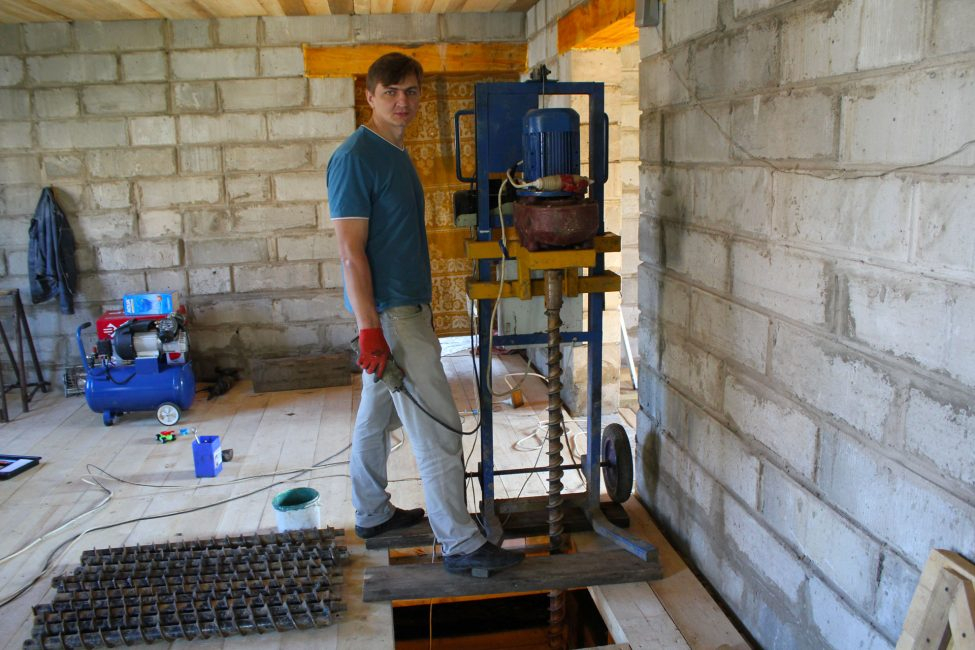

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
На чердаке может быть установлен водонапорный бак
Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ
