Ручная помпа для бутилированной воды
Большинство жителей — как мегаполисов, так и загородных домов — используют для употребления в пищу очищенную воду, которая хранится в больших бутылях по 19 л. Наливать воду из этой емкости довольно проблематично, поэтому используется водяной мини-насос – помпа, которая надевается на горлышко бутыля и помогает перекачивать воду из него в чашку или кастрюлю.
Ручная помпа для бутилированной воды может быть механической или с электрическим приводом
Можно выделить:
- Механическую ручную помпу;
- Помпу с электрическим приводом.
Как правило, в комплекте с бутылем воды идет механическая помпа, принцип работы которой похож на обычный ручной насос для воды. Оказывая давление на кнопку, помпа приводит насосный механизм в действие. При покупке помпы к каждой единице прилагается запасной поршень на случай поломки.
В отличие от механической модели помпы, которая требует определенных усилий, электрический вариант полностью упрощает работу прибора. Насос для бутилированной воды работает от обычной батарейки. При одном нажатии на кнопку жидкость из емкости польется сама. Подача воды прекращается повторным нажатием.
https://www.youtube.com/watch?v=ELB1CPGy_KY
Для подачи воды из неглубокой скважины или колодца на даче можно использовать ручные микронасосы, которые можно сделать своими руками из подручных материалов. На участках с большей потребностью в воде рекомендуется устанавливать насосную станцию, работающую от электричества, или мотопомпу, которая оснащена двигателем внутреннего сгорания.
Делаем рычаг
Осталось сделать рабочий рычаг помпы. Для этого возьмем трубу диаметром 3 см и длиной около 35 см. Один конец трубы нужно сплющить молотком и проделать здесь отверстие под болт. В дальнейшем именно через него будет проходить болт, который также расположится и в двух кронштейнах. Именно так крепится рычаг. К болту подводят и верхний конец штока, надежно фиксируя его. Наружную сторону рабочего рычага можно обмотать изолентой или надеть на него кусок резинового шланга для удобства захвата рукой.
Входной клапан монтируем из отреза плотной резины. Его диаметр должен быть немного меньше входного отверстия. В центральной части клапана формируем отверстие и монтируем в него направляющую. Именно благодаря ей клапан всегда будет возвращаться на место после возвращения поршня в привычное положение.
Готовый насос насаживают на трубу, длина которой должна доставать до зеркала воды в колодце. Осталось надежно зафиксировать помпу у стенок источника, чтобы беспрепятственно поднимать воду из него.
Насос по типу печь
Этот агрегат не является электрическим, но качает воду не хуже. Принцип его действия заключается в вытеснении воздуха из резервуара помпы. При этом пространство будет заполнять вода, которую потянет за собой уходящий из насоса воздух по типу вакуума.
Для изготовления такого агрегата понадобится:
- Бочка ёмкостью 200 литров из стали;
- Выходной патрубок с краном-клапаном;
- Примус для подогрева бочки (можно использовать и простую паяльную лампу;
- Резиновый шланг с сетчатым фильтром на конце;
- Дрель ручная или электрическая.
Собираем насос для воды таким образом:
- С одной стороны бочки в нижней её части делаем отверстие при помощи дрели и монтируем в него кран-клапан. Он будет способствовать отдаче воды из резервуара при необходимости.
- В верхней части бочки с крышкой делают отверстие под шланг и плотно монтируют в него последний. Шланг должен быть вставлен герметично и без зазоров.
- Осталось установить под бочкой примус, налить в бочку 2-3 литра воду и зажечь огонь. При этом конец шланга опускаем в водоём и ждём хорошего нагрева резервуара. Когда огонь тухнет, бочка остывает и начинает откачивать воду из водоёма под воздействием разниц давления.
Как мини-насос сделать самому
Иногда умельцы хотят сделать водяной мини-насос самостоятельно. Одним из таких устройств может быть предложенный ниже.
https://youtube.com/watch?v=Kzz91tW4RNA
Для работы понадобятся:
- Моторчик электрический.
- Ручка шариковая.
- Супер клей, лучше быстросохнущий и водостойкий.
- От дезодоранта колпачок.
- Небольшая шестеренка, диаметром примерно, как колпачок.
- Четыре пластмассовых кусочка размером 10 x 10 мм.
Инструкция проведения работ:
- Стачиваются все зубцы у шестеренки, которая затем подгоняется под размер колпачка.
- Приклеивается клеем пластмассовые кусочки через 90 градусов друг напротив друга.
- Для формирования корпуса насоса обрезаются стенки колпачка, оставляя их высотой 1,5 сантиметра.
- Высверливаются сверху корпуса отверстия для фиксации оси моторчика и справа для фиксации корпуса ручки.
Подготовка элементов для сборки мини-насоса
- Шариковая ручка разбирается, остается только корпус, и приклеивается в колпачке к боковому отверстию.
- Приклеивается моторчик к верхнему отверстию корпуса.
- На ось моторчика крепится рабочее колесо.
- Вырезается пластиковая панель, диаметр которой такой же как колпачок.
- Просверливается в панели для забора воды отверстие и герметично приклеивается она к корпусу.
Какие мини-насосы можно изготовить самостоятельно, как они работают хорошо видно по видео в этой статье.
Вариант № 1. Водяной насос для перелива воды
Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.
Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.
Ход работы:
- Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
- Сверлим отверстие 10 мм по центру крышки.
- Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно прижмёт оставшийся сегмент.
- Вставляем клапан в трубку-шток и надеваем «юбку» из обрезанной пластиковой бутылки.
- С обратного конца надеваем отводящий шланг.
Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.
Это единственное изделие с «отрицательной стоимостью». При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.
https://youtube.com/watch?v=vFosXrB-Jh4
Обратный клапан своими руками. Пошаговое видео для сборки
Разновидность ручного насоса — водяная помпа
Ручной насос для скважины своими руками, чертежи которого нужно рассмотреть перед началом работ, может быть выполнен в виде помпы. Для того чтобы выполнить подобную конструкцию, нужно приобрести на рынке строительных материалов медные трубки, а также эпоксидный клей. Нужно позаботиться о наличии старой тормозной камеры, можно использовать и новую, но тогда насос обойдется дороже. Ее нужно будет разобрать, удалить все отверстия, за исключением одного, которое будет предназначено для штока. Его нужно расположить в верхней части помпы. На противоположном конце тормозной камеры, снизу, с помощью дрели нужно проделать несколько отверстий, предназначенных для клапанов. Нужно использовать отрезок приобретенной медной трубки, которая обязательно должна обладать толстыми стенками, следует подобрать стальной шарик диаметром, который превышает ее калибр. Трубку предстоит рассверлить на половину длины, используя для этого сверло. В итоге вы должны получить отверстие, диаметр которого меньше шарика. Его нужно расположить в медной трубке поперёк сделанного отверстия, а после припаять сверху заготовку медной проволоки. При подъеме воды шарик станет подниматься и тем самым откроет проход, тогда как при давлении сверху этот шарик будет закрывать проем. Изготавливая ручной насос для абиссинской скважины своими руками, необходимо дополнить его медной проволокой, которая не будет позволять шарику выпасть из трубки.
Агрегат, работающий от солнечной энергии
Насос, который будет работать от солнечной энергии, содержит в своей конструкции два клапана, которые позволяют воде течь по водоприёмному шлангу под воздействием перепадов температур. А основным генерирующим веществом в таком агрегате является пропан-бутан. Его особенность закипать при низкой температуре помогает привести в движение самодельный ручной насос.
Принцип работы установки таков. В металлический бидон опускают резиновую грушу, которая соединена с металлической трубкой, выполненной в виде решетки. В такой трубке и находится пропан-бутан. В свою очередь в бидоне расположены два клапана, которые работают на впускание и выпускание воды и ёмкости. Причём один из клапанов открывается, а второй в этот же момент закрывается.
Для того чтобы подобный водяной насос своими руками пришёл в действие, нужно просто полить металлическую трубку холодной водой. От этого жидкость внутри неё начнет охлаждаться и раздувать грушу. В результате будет происходить откачка воды из водоёма в резервуар. При этом трубка будет нагреваться под солнцем и тут же охлаждаться под воздействием проходящей воды.
Таким образом становится ясно, что собрать простой насос на воду своими руками вполне возможно. К сожалению, это не относится к фекальному или дренажному насосам. Они имеют более сложное устройство и требуют более тщательного подхода. Хороший фекальный насос можно приобрести в специализированных точках продаж по выгодной цене, воспользовавшись рекомендациями профессионалов.
Конструкция #7 – насос на энергии волн
Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.
Вариант 1
Необходимые материалы:
- поплавок;
- гофрированная труба;
- два клапана;
- мачта крепления.
Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.
Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально
В гофрированную трубу монтируются два клапана, работающих в одном направлении.
При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.
Вся конструкция жестко крепится к мачте.
Вариант 2
Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.
Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.
Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)
Изготовление подходящих клапанов – отдельная задача.
Необходимые материалы:
- медная или латунная трубка;
- шарики немногим большего диаметра – 2шт.;
- пружинка;
- медная полоска или пруток;
- резина.
Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.
Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.
Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.
Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.
Вариант 3
Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.
Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин
Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.
Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы
Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно
Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).
Разборный насос для сезонного использования
Для доставки воды из неглубокого колодца можно своими руками сделать летний пластиковый вариант ручного насоса.
Чтобы собрать этот простой и экономичный механический насос для скважины, необходимо приготовить следующее:
- Канализационная пластиковая труба диаметром 50 мм. Понадобится 2 трубы, каждая длиной около 3 метров.
- Сетчатый фильтр, который нужно будет установить на конец трубы, погружаемый в колодец.
- Обратный клапан заводского изготовления.
- Труба из полипропилена диаметром 20 мм с резьбой для присоединения обратного клапана.
- Тройник 25*20 мм с впаянной резьбой для изготовления крепления ручки.
- Трубка для ручки металлическая.
- Прокладка из фторопласта, из которой будет изготовлен поршень.
- 2-3 хомута с дюбелями и резиновыми уплотнительными элементами, для фиксации трубы к стенкам колодца.
Чтобы решить вопрос, как сделать ручной насос для скважины, необходимо воспользоваться следующей схемой:
- Берут полипропиленовую трубу и закрепляют на ней поршень из фторопласта. Затем прикручивают обратный клапан.
- Сбоку от колодезного люка нужно сделать отверстий, куда будет вставлена труба.
- Полученное изделие вставляют в канализационную трубу, на ее конец со стороны обратного клапана насаживают фильтрующее устройство. Всю конструкцию погружают в колодец.
- На другой конец полипропиленовой трубы насаживают тройник и вставляют в него ручку. Для накачивания воды с помощью ручки внутреннюю трубу двигают вверх и вниз. Если посмотреть со стороны, то действия будут напоминать накачивание велосипедных колес ручным насосом.
- Также в тройник вставляют небольшой отрезок пластиковой трубы подходящего диаметра с надетым на другой конец фитинговым элементом в виде уголка. Через него вода будет наливаться в подставленное ведро или другую емкость.
Преимущество пластикового ручного насоса для перекачки воды заключается в возможности легко и быстро разобрать изделие на части с наступлением холодов. Достаточно снять наружные части и вытащить внутреннюю полипропиленовую трубу. Канализационная труба из пластика может оставаться в шахте колодца.
Устройство и принцип работы пылесоса для бассейна
Агрегат для чистки бассейнов называется пылесосом только условно. По сути, он представляет собой насос для перегонки воды и состоит из нескольких главных частей:
- основного блока с фильтрами;
- вакуумной щетки;
- длинного шланга с рукоятью.
Принцип работы водного аппарата состоит в том, что сначала щеткой со дна и стенок бассейна снимают грязь и налет, а потом жидкость вместе с мусором по шлангу проходит в насосный блок. Там она очищается за счет системы фильтров и снова выходит во внешний резервуар. Таким образом, аппарат позволяет ухаживать за бассейном без приложения лишних усилий и слива воды.
Конструкция у покупного и самодельного водного пылесоса практически одинаковая
Сделать агрегат можно в домашних условиях из дешевых и доступных материалов. Поскольку устроен водный пылесос очень просто, на его создание уйдет минимум времени и усилий.
Электрический насос
Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.
приобретите электромотор омывателя стекол от автомобиля ВАЗ;
снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;
- далее, следует припаять к контактам двигателя провода и вывести их через крышку;
- нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;
- хорошо загерметизируйте отверстия, через которые выходят провода;
- удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.
Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.
Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.
Сезонное устройство для перекачки воды из пластиковых труб
Очень простое изделие копеечной стоимости, которое используют летом. На зиму убирают, потому что материал не выдержит морозов. Почти все детали покупные. Понадобятся:
- труба ПВХ диаметром 50 мм, муфта к ней и 2 заглушки;
- гибкий пластиковый шланг 24 мм на всасывающую магистраль и отвод;
- обратный клапан;
- резина 3–4 мм;
- баллон из-под силикона на 330 мл;
- хомут, болт с гайкой.
Вначале делают самую ответственную часть – обратный клапан. Используют пластиковую пробку, в которой сверлят несколько дыр по кругу Ø 5 мм и в центре одно под болт. Им закрепляют установленный изнутри диск из резины. Не допускают его трения о стенки, но он должен закрыть все отверстия в заглушке. Если нет желания возиться с самодельной конструкцией, покупают промышленное изделие и устанавливают.
Готовят гильзу, обрезав изделие ПВХ до необходимой длины, а можно сразу купить 1 м – такие продаются. В раструб вставляют клапан, вкручивают сквозь стенки 2 самореза для надежности крепления. Со второго конца устанавливают заглушку с просверленным по центру отверстием Ø 25 мм под трубу 24 мм, которая используется, как шток.
Собирают поршень из силиконового баллончика. У него отрезают носик, саму емкость нагревают и насаживают на заводской обратный клапан, чтобы стрелочка на корпусе показывала в сторону штока. Его длина на 0,5 м больше, чем у гильзы. Один конец размягчают в горячей воде, вставляют в запорное изделие, пока материал не застыл, стягивают хомутом.
Общий вид ручного насоса из пластиковых труб
Собирают изделие: штангу с поршнем вставляют в гильзу, через верх надевают опору скольжения (заглушку с отверстием). С верхнего конца устанавливают тройник, в него по бокам 2 трубки. К одной присоединяют угольник для отлива, вторую закрывают наглухо. При перемещении механизма вода попадает внутрь штока и затем выливается наружу.
Конструкция неудобна тем, что излив постоянно перемещается вверх-вниз. Небольшая доработка устранит недостаток. Требуется в штоке сделать несколько отверстий, но так, чтобы не ослабить его. В верхней части гильзы устанавливают выходную трубу. Теперь вода выливается из штока в гильзу, когда поршень идет наверх, поступает в излив.
Мастер покажет, как сделать насос из канализационных труб.
Несколько важных рекомендаций
Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.
Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.
В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы
Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой. Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты
Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту
Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.
Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой
Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.
В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.
В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен
Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.
В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.
Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.
Насос для перекачки воды: характеристика агрегата
Насос для перекачивания воды является гидравлическим агрегатом, который осуществляет забор, напорное нагнетание и перемещение жидкости горизонтальным или вертикальным способом. Это происходит посредством трансформирования электрической энергии в потенциальную или кинетическую. От способа преобразования энергии зависит внутреннее строение агрегата.
Производительность насоса для воды — это объем воды, который он может перекачать за единицу времени.
Любой автономный или обычный электронасос для воды, независимо от разновидности устройства, состоит из металлического корпуса, рабочего колеса, которое располагается на валу, сальников, подшипников, направляющего устройства, электродвигателя, кожуха на нем, всасывающего и напорного патрубков. Корпус агрегата выполняется из чугуна или стали. Он имеет два отверстия. Нижнее используется для забора воды, куда присоединяется всасывающий трубопровод через приемный патрубок, а боковое, где фиксируется напорный шланг, – для нагнетания.
К основным рабочим параметрам механического насоса для воды относятся мощность, напор, производительность. Первый показатель напрямую определяет эффективную работоспособность агрегата и обозначает количество кВт/ч, которое будет потреблять устройство. Развиваемый напор определяет допустимое расстояние, на которое можно перекачивать жидкость
Здесь внимание уделяется протяженности напорного трубопровода
Глубина подъема жидкости указывает, с какого уровня можно осуществить подъем воды. Производительность устройства определяет объем воды, который агрегат может перекачать за единицу времени.
Ручная помпа
Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:
- труба Ø 50 мм из ПВХ – 1 шт.;
- труба Ø 24 мм из ППР – 1 шт.;
- муфта Ø 50 мм из ПВХ – 1 шт.;
- отвод Ø 24 мм из ППР – 1 шт.;
- кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
- заглушка Ø 50 мм из ПВХ – 2 шт.;
- пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
- обратный клапан диаметром 15 мм – 1 шт.;
- хомут стяжной – 1 шт.;
- гайка диаметром 15 мм – 1 шт.;
- заклепка или пара винт-гайка – 1 шт.
Изготовление обратного клапана
Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.
Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.
Изготовление гильзы насоса
Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.
Сборка поршня
Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.
Изготовление штока для помпы
Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.
Сборка помпы
Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.
Отвод будет служить в качестве опоры для руки.
Совет! Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.
Ревизия моторной части
Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.
В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2–3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.

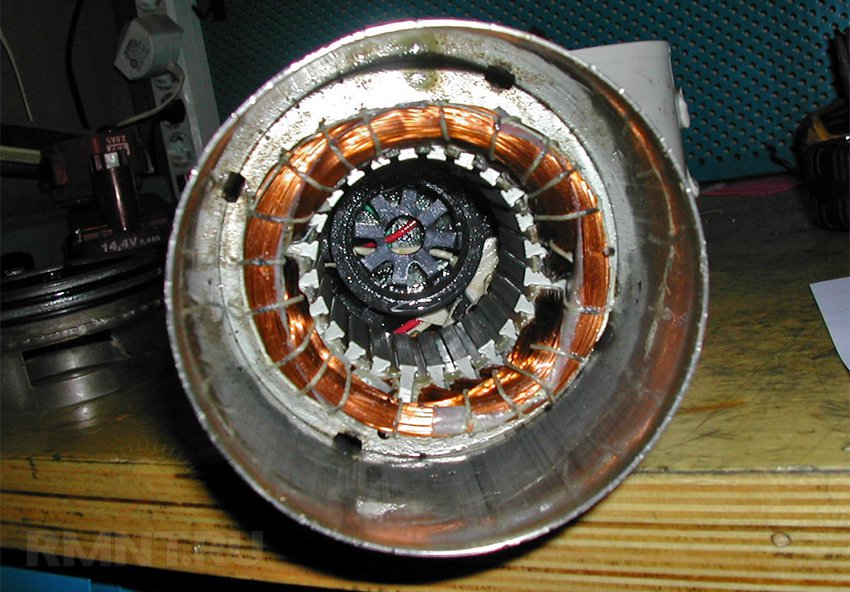

Статор двигателя скважинного насоса

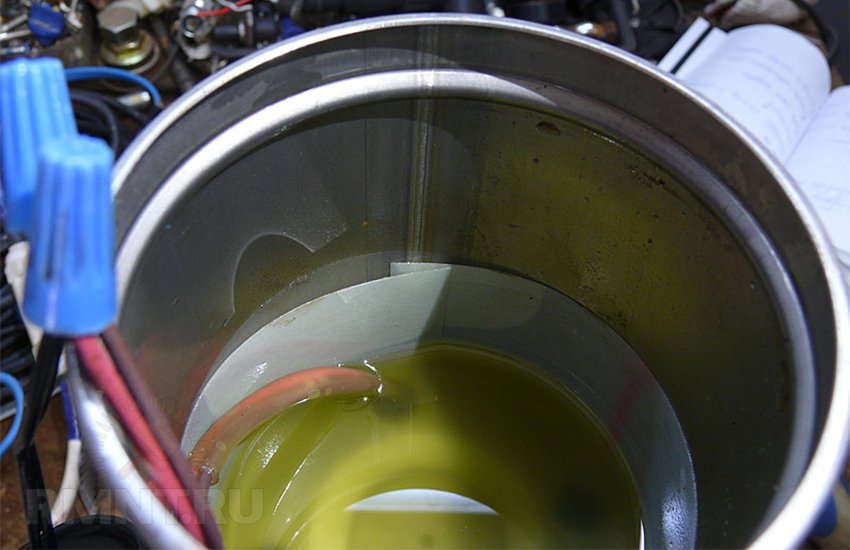

Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15–20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.
Помимо испорченного масла причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.
Подгорание обмотки статора из-за попадания воды в двигатель
Устройство самодельного поршневого насоса для скважин
Насос поршневого типа наиболее прост в изготовлении. Его рабочий механизм уже был описан, осталось уточнить пару деталей:
- В воду следует опускать не корпус-гильзу, а присоединенный к ее нижней части всасывающий шланг.
- Шток следует прикрепить к рычагу – тогда поднимать поршень будет легче.
- Между выходным патрубком и водопроводной трубой нужно установить запорный вентиль или обратный клапан, который воспрепятствует истечению жидкости из трубы обратно в насос во время его простоя.
Устройство самодельного поршневого насоса для скважин
Вот примерный порядок действий мастера:
Изготавливается корпус
В качестве заготовки используется труба длиной 600 – 800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть как можно более гладкой. Идеальный вариант – цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если же применяется обычная труба, изнутри ее следует обработать шабером.
Сбоку в верхней части корпуса следует прорезать отверстие и приварить выпускной патрубок.
Погружной насос нужно выбирать особенно придирчиво. Насос Водолей — технические характеристики и оценка качества, читайте далее.
Все о ремонте погружных насосов своими руками вы можете почитать в этой публикации.
Изготовление крышек
Крышки можно делать из любого доступного материала – стального проката, пластика и даже дерева.
Последний вариант является самым простым и вместе с тем эффективным: напитавшись влагой, древесина разбухает и благодаря этому надежно фиксируется в трубе.
Лучше всего делать крышки из лиственницы или дуба.
В той из них, которая будет устанавливаться в верхней части насоса, нужно высверлить отверстие под шток; в нижнюю – устанавливаем обратный клапан.
Изготовление поршня
Поршень, как и крышки, можно делать из чего угодно
Важно, чтобы он имел круглую форму и был оснащен кольцевидным уплотнителем из резины. В корпусе поршень должен двигаться достаточно плотно, но без чрезмерного сопротивления
К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой.
Труба всаса
В начале работы насос создает во всасывающей трубе разрежение, поэтому она должна быть достаточно жесткой, чтобы противостоять сжатию силой атмосферного давления. Этому условию удовлетворяют металлические и пластиковые трубы.
Простые ручные насосы
Если же предполагается использовать резиновый шланг, то необходимо брать армированный либо армировать его самостоятельно стальной пружиной.
Обратные клапаны
Производительность и КПД насоса зависят от герметичности обратных клапанов. Самый простой вариант – мембранный или лепестковый клапан. Он представляет собой плотно устанавливаемый в корпус насоса диск с проделанным в нем отверстием, которое закрывается зафиксированным с одной стороны куском резины. Когда вода движется в «правильном» направлении, она отгибает резину и беспрепятственно течет через клапан.
Скважина с ручным насосом на дачном участке
В случае противотока резина прижмется к отверстию и путь воде будет закрыт. Аналогичный клапан необходимо вмонтировать в поршень.
Сборка насоса
Поршень со штоком устанавливается в корпус, который после этого закрывается крышками. Остается подсоединить к штоку рычаг, а снизу к корпусу – трубу всаса.
Чтобы насосом было удобнее пользоваться, установите на рычаг пружину, возвращающую его в исходное положение.
Как изготовить ручной насос самостоятельно
Для изготовления элементов устройства понадобятся:
- Корпус выполняется из металлического цилиндра, это могут быть: кусок трубы, от дизельного двигателя гильза, от гидроцилиндра корпус.
- Поршень можно сделать деревянным, металлическим или из пластика – каждый решает сам.
- Поршень необходимо уплотнить резиновым кольцом.
Конструкция ручного насоса
На схеме на рисунке 1:
- Цилиндр, поз. 1.
- Поршень — 2.
- Клапан резиновый — 3.
- Ручка — 4.
- Шток – 5.
- Для ручки опора – 6.
- Площадка из бетона или дерева – 12.
- Хвостовик – 13.
- Муфта – 14.
- Конус – 15
От обратного и всасывающего клапанов зависит производительность устройства. Клапаны представляют собой отверстия в нижней крышке цилиндра и корпусе поршня.
При перемещении поршня вверх, жидкость вытесняется в выпускную трубу. Для ее изготовления лучше использовать металл.Шланг из резины лучше не применять. Это связано с тем, что при изменении давления, он станет сжиматься. Для изготовления клапана можно брать толстую резину.
Она крепится на отверстие клапана клепкой или винтиком с гайкой. Под воздействием на резину воды она будет подниматься и пропускать воду, если давления нет — отверстие закрыто.Достоинствами ручных насосов для скважин относятся:
- Удобно устанавливать и эксплуатировать.
- Простота в обслуживании.
- Низкая цена.
- Возможность эксплуатации в любом месте, в том числе и при отсутствии электричества.
К недостаткам устройства относится приложение определенных физических усилий во время работы. При установке оборудования необходимо, чтобы соблюдалась инструкция по эксплуатации.
Подробности о работе ручных насосов можно увидеть на видео. В этой статье рассмотрены некоторые особенности агрегатов.
Выводы
Обобщая все вышеописанное, можно сделать следующие выводы:
- в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
- если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
- если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.
Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.
Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.
При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.
К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.
Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.
Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:
Качать воду ручным насосом, конечно, не так удобно, как его электрическим собратом. Скорость выполнения работы даже в близкое сравнение не идет. Однако есть ситуации, когда ручной насос для воды является необходимым, а порой и единственно возможным решением. К примеру, как временный тип на этапе устройства водоснабжения дома. Покупать прибор для кратковременного использования неразумно. Согласны?
Мы предлагаем обширную информацию о вариантах самостоятельного изготовления ручных насосов. Приводим проверенные на практике методики, доступные домашним мастерам по затратам и способам реализации. Созданная по нашим советам самоделка безотказно прослужит отведенный ей срок.
В представленной статье есть ценные рекомендации умельцам, желающим осуществить непростую задумку. Тщательно описаны популярные и менее востребованные модели. Сведения подкреплены фото-подборками, схемами и видео-руководствами.
