Как собрать велосипед по запчастям

Трёхколёсный велосипед своими руками

Ширина рамы в самодельном трёхколёсном грузовом велосипеде не должна превышать 50 см. Иначе велосипед нужно будет регистрировать в ГИБДД.

Замеры и просчёты

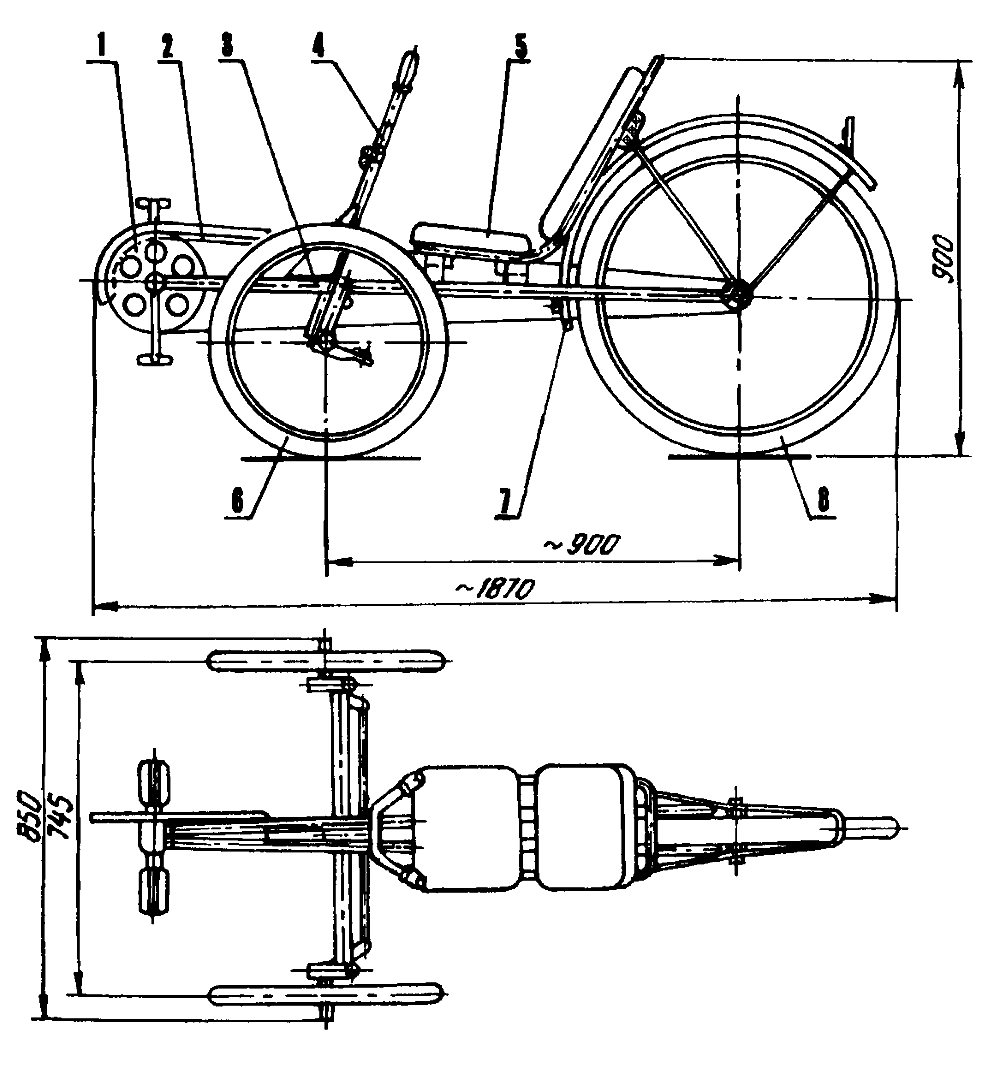

Чертеж с расчетами проектирования грузового велосипеда

Для начала необходимо просчитать детали и снять замеры, которые будут нужны для проектировки.

• Обязательное условие — устойчивость. Велосипед не должен падать, заваливаться набок при резких поворотах руля.
• Высота велосипеда и сидения должна рассчитываться таким образом, чтобы вам было удобно садиться и слезать.
• Педали и колёса лучше приобрести качественные и новые. Обязательно позаботьтесь о звонке и тормозах.
• Всё должно работать тихо и плавно. Крайне нежелательны скрипы, о качественной смазке деталей нужно подумать на первом этапе.
• Укрепите раму. При помощи арматуры и профилей усильте металлический каркас рамы, так как на него нагрузка существенно вырастет.

Для изготовления грузового трёхколёсного велосипеда своими руками нам понадобится старый велосипед, металлический профиль, пара колёс и, по желанию, дифференциал. Спилим вилку немного ниже сидения (сантиметров на 20) и приварим изготовленный заранее каркас из металлических профилей. Помним о допустимой ширине, чтобы потом не иметь проблем с сотрудниками ГИБДД.

Скрепляем колёса осью, по центру оси ставим звёздочку.

Установка заводского моста

Превосходно, если ваш грузовой велосипед будет иметь заводской дифференциал, тогда сборка вообще не доставит проблем. Всё, что нужно — это убрать все задние детали (тормоза, цепь, багажник и т. п.).

• Дифференциал (например, UK6S) устанавливается на посадочное, заводское место заднего колеса. Упоры моста подводим к задней части рамы, а ось устанавливаем в проушины и хорошо затягиваем.
• После монтировки заднего моста обязательно выставьте его под прямым углом к раме. Задняя ось должна располагаться параллельно передней.
• Теперь нам понадобится цепь. Она будет гораздо длиннее, чем на стандартных моделях. Для этого покупаем две цепи и подгоняем их под нужную нам длину.
• Остаётся теперь настроить переключатель передач.
• Тормоза на задний мост устанавливаются дисковые. Поздравляем! Ваш самодельный грузовой трёхколёсный велосипед готов к эксплуатации.

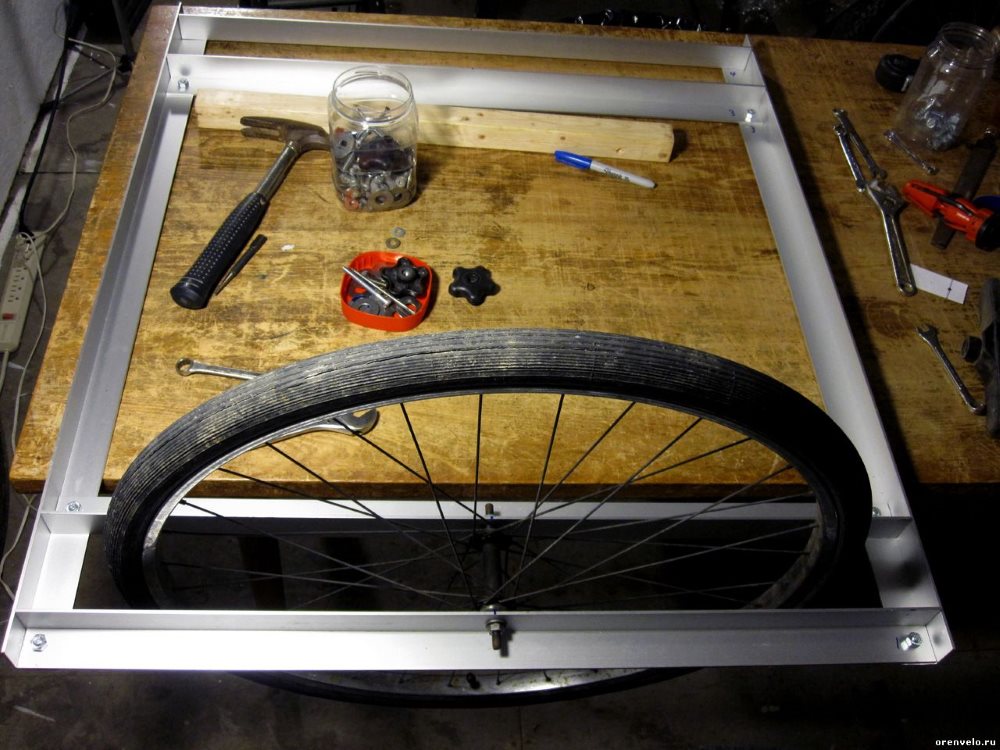

Сборка грузовой велотележки

Дизайн тележки, её высоту, навес, борты-сетки ограничивает только ваша фантазия. Есть множество моделей со съёмными верхними частями, что делает тележку ещё более функциональной. Такие трёхколёсные самоделки в стиле «винтаж» часто можно встретить в кафе и ресторанах.

Шаг 1: основные элементы

Для сборки горного велосипеда вам понадобятся следующие части:

Рама:

• Выбирайте раму, исходя из вашего роста и размера колес. 26-дюймовые колеса подойдут для скоростного спуска, 27,5 — для езды по треку, 29 дюймовые — для езды по пересеченной местности.
• Дисковые тормоза являются более современными, и под них на раме должно быть специальное крепление.

Переднее и заднее колесо:

Они должны соответствовать размерам рамы, а также иметь крепления для дисковых тормозов.

Шины:

• Размер покрышек должен соответствовать размеру вашего колеса в диаметре (26, 27,5 или 29 дюймов).
• Максимальная ширина покрышки 5,5 см.

Камера:

Камера должна соответствовать размеру вашей шины. Использование других типоразмеров приведет к преждевременному износу шин.

Передняя вилка:

Почти все вилки совместимы. Стандартный посадочный размер — 28,5 мм для рулевой колонки и 31,8 мм — для руля.

Рули:

Большинство рулей соответствуют стандарту 31,8 мм. Выберите тот, который наилучшим образом соответствует вашему бюджету. Более дорогие рули изготавливают из углерода, они способны подавлять вибрации и могут снизить усталость.

Цанги:

Захваты также взаимозаменяемы. Для дополнительной безопасности вы можете дополнить их фиксаторами.

Механизм переключение скоростей:

Если вы собираете горный велосипед, вам нужен только задний переключатель передач.

Манетки:

Для оптимальной работы переключатели должны быть совместимы с управлением на руле. Например, 10-ступенчатый переключатель Shimano для горных велосипедов совместим со всеми 10 скоростными переключателями Shimano на дорожных велосипедах. Также обстоят дела и с линейкой SRAM, которые совместимыми друг с другом.

Кассета — звездочки, которые прикрепляются к заднему колесу:

Ваша звездочка должна соответствовать вашей трансмиссии. Например, 11-скоростной задний переключатель передач соответствует 11-скоростной кассете.

Кривошип:

Кривошип должен быть того же бренда, что и переключатели для наилучшего переключения производительности.

Нижний кронштейн — подшипники, которые взаимодействуют между вашим кривошипом и вашей рамой.

Иногда продаются с рукояткой и должны соответствовать спецификации вашего кривошипа.

Цепь:

Цепь должна соответствовать размеру вашей кассеты. Существуют цепи для 7-9 скоростей, 10 и 11 скоростей. Для лучшей производительности ваша цепь должна быть того же бренда, что и остальная часть вашей трансмиссии.

Педали:

Большинство педалей совместимы с большинством кривошипов. Есть два вида педалей, которые можно выбрать — педали-платформы и педали с клиперами. Для педалей с клипером требуется специальная обувь, предназначенная для велосипеда, которая может запираться на педали. Некоторые педали имеют общее исполнение — педаль с клипером с одной стороны и платформу с другой.

Опорные подшипники — подшипники, которые взаимодействуют с рамой и передней вилкой:

Выбор основан на спецификациях рамы.

Вилка:

Для горных велосипедов вилки, как правило, прямые или конусные.

Тормоза:

• Консольные тормоза (v-тормоза) являются обычным тормозом для горных велосипедов.
• Дисковые тормоза — более новый, но очень популярный тип велосипедного тормоза.

Подседельный штырь:

Он должен соответствовать спецификации вашей рамы и типу сиденья. Распространенные размеры — 25,4 мм, 27,2 мм и 31,6 мм.

Зажим для сидения:

Он также должен соответствовать спецификации вашей рамы.

Седло:

Седла совместимы со всеми посадочными местами всех типов рамы.

Инструменты для работ

Специальных инструментов потребуют кареточный механизм и кассета, поэтому сначала поговорим о них. Для установки каретки потребуется ключ, называемый съемником. Узел устанавливается в стакан рамы и затем затягивается при помощи ключа, далее на ось монтируются шатуны. Для квадратного соединения нужен будет шатунный съемник.

Крепить каретку и шатуны на нее – довольно хлопотное дело в плане усилия, так как затягивать надо по максимуму. В процессе надевания шатунов следим, чтобы один из них не слетел, иначе проблем потом с периодическим выпадением не избежать.

Кассетный узел устанавливается на втулку заднего колеса при помощи специального кассетного съемника с хлыстом. Здесь также понадобится максимальное усилие, хлыст помогает не проворачиваться звездам при закручивании.

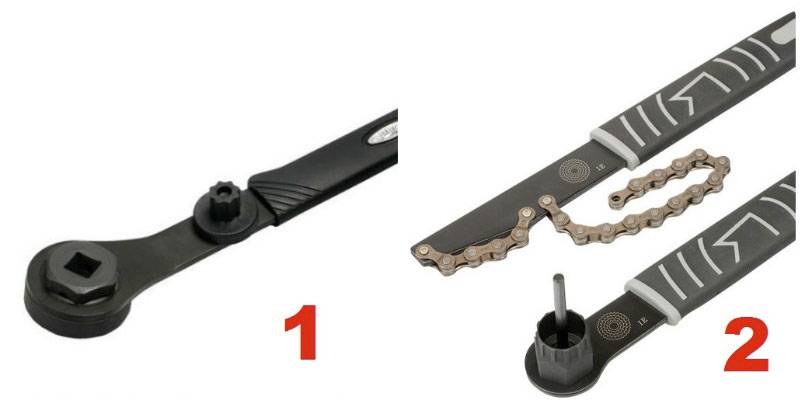

Кареточный (1) и кассетный (2) съемники

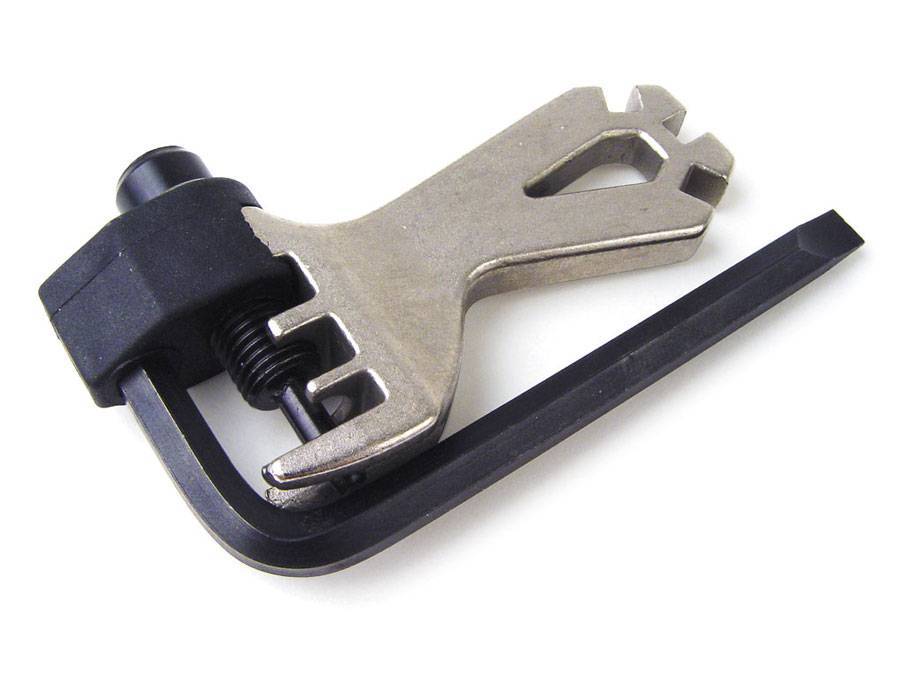

Цепной замок для разъединения звена и регулировки длины цепи. Выжимка позволяет разъединить скрепленную цепь в любом месте. Цепи, в большинстве своем, не имеют специального замочка. Если таковой есть, можно, в принципе, обойтись и без выжимки. Однако цепь может оказаться слишком длинной, а для убирания лишних звеньев без этого приспособления не обойтись.

Устройство для размыкания цепи

Гаечные ключи для крепления седла и колес к раме. Размеры подбираются в соответствии с размерами гаек. Желательно использовать накидные ключи. Разводной регулируемый вариант не позволяет закрутить гайку до нужного усилия, кроме этого, он может съедать углы. Его лучше применять для предварительной закрутки.

Отличным помощником при сборке будет динамометрический ключ. Если разобранный велосипед приехал в полном комплекте, к нему обязательно будет прилагаться инструкция по сборке. В ней, скорее всего, будут значения оптимальных моментов затяжки.

На практике эти цифры позволяют добиться максимально крепкого закручивания, а при эксплуатации усталость металла будет сведена к минимуму. Также соответствие предписанным значениям затяжным моментам обеспечит геометрическую целостность всех соединений.

Набор отверток и шестигранных ключей. Эти инструменты понадобятся при установке руля, седла, тормозов и навесов, например, подножки. Еще одним полезным инструментом будут кусачки. Их применяют для ровной обрезки тросиков. К ним же будут нужны концевики и оплетка.

КАК УСТАНОВИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕД САМОМУ

Прежде чем рассматривать вопрос, как установить дисковые тормоза на велосипед, давайте немного разберемся, что из себя представляет дисковая гидравлическая система тормозов.

Как правило, составными частями дискового гидравлического тормоза являются: тормозная ручка, гидролиния, ротор (тормозной диск) калипер (имеющий бачки для тормозной жидкости, под давлением которой, тормозные колодки соприкасаются с ротором), адаптер, посредством которого, калипер крепится к раме велосипеда.

Гидравлические дисковые тормоза имеют значительное преимущество перед механическими в эффективности. Это обусловлено тем, что жидкость в гидролиниях не меняет свою плотность, не сжимается и не деформируется, в отличие от тросика механического тормоза.

Различают открытый и закрытый типы гидравлических тормозов. К недостаткам закрытых, можно отнести потребность в регулировке во время эксплуатации.

Уменьшение или увеличение объема тормозной жидкости, к примеру, от воздействия температуры вызывает потребность регулировать положение тормозных колодок. Также тормозные колодки следует регулировать, когда происходит их частичный износ.

В тормозах открытого типа эта проблема отсутствует. Поскольку их конструкция предусматривает расширительный бачек, заполняемый тормозной жидкостью (находится, как правило, у тормозной ручки). Регулировок такие тормоза в процессе эксплуатации не требуют.

На наличие модуляции (плавность движения ручки в начале хода и мощное сцепление колодок с ротором в конце) влияет количество поршней в калипере.

Когда речь идет о выборе определенной модели, есть смысл посоветоваться с ее обладателем. Ведь для разных стилей катания нужны разные тормозные системы.

Кросскантрийщикам подходят плавные и легкие, в даунхиле или фрирайде — мощные и четко контролируемые, в дертджампинге — с хорошей модуляцией и, при этом, максимально легкие и мощные.

После первой настройки колодки, относительно тормозного диска, сами принимают правильное положение. Но это не касается моделей с одним поршнем. Они требуют регулирования, почти, как и механические. К примеру, Hayes Sole. Даная модель не считается лучшей среди гидравлических тормозов.

Предварительная подготовка гидравлических дисковых тормозов открытого типа заключается в следующем:

1. В тормозную систему нужно залить масло. В тормозах Shimano – минеральное масло. В тормозах Avid, Hayes, Helix – используется тормозная жидкость DOT.
2. Процесс прокачки тормоза заключается в выдавливании воздуха из гидролиний, цилиндров и тормозных бачков, прогоняя через них масло.
3. Затем выставляется калипер таким образом, чтобы тормозные колодки не цепляли ротор.
4. Установка дисковых тормозов на велосипед производиться в такой последовательности:
5. Закрепим на руле тормозные ручки и отрегулируем их положение с помощью шестигранника;
6. Устанавливаем ротор на втулку, ставим колесо на место, затягиваем болтами либо эксцентриками;
7. Крепко прикручиваем переходник, возможно использование фиксатора резьбы;
8. Устанавливаем калипер, но не затягиваем шестигранники, так что бы он «плавал».
9. Нажав тормозную ручку, проверяем, в равной ли степени выдвигаются тормозные колодки при нажатии.
10. Зажав тормозной диск колодками, калипер станет на нужное место. Чтобы ему помочь, стоит пытаться крутить колесо вперед-назад.
11. Попеременно подтягиваем болты. Если болты были сильно ослаблены, придётся еще раз плавно отпустить и резко нажать ручку.
12. Прижав калипер, нужно раз 15-30 резко понажимать ручку, чтобы подвести колодки к тормозному диску на рабочее расстояние.
13. При отпущенной ручке, прокручиваем колесо и проверяем, нет ли трения ротора о какую либо из колодок. Если есть, нужно расслабить болты клипера и немного сдвинуть его в сторону трущей колодки.
14. Затем обратно подтягиваем болты и проверяем, ели есть необходимость, повторяем вышеуказанные действия.

Процесс сборки и настройки велосипеда дома

Каждый велолюбитель предъявляет к байку свои требования и, основываясь на этом составляется план сборки велосипеда в домашних условиях. Для того чтобы грамотно собрать байк дома, нужно самое главное придерживаться порядка действий.

Алгоритм последовательной сборки составных элементов велосипеда.

1. Монтаж узлов каретки, шатунов и звездочек переднего вида.
2. Установка кассеты на заднее колесо.
3. Монтирование руля и вилки в стакан рамы спереди.
4. Последовательное соединение руля с корпусом вилки. Подседельный штырь монтируется с седлом.
5. На колесо одеваются камеры и покрышки. Производим процесс накачивания.
6. Следующий этап – механизм установки заднего колеса, переключателя скорости и настройка цепки.
7. Прикрепление переднего колеса.
8. Установка и настройка тормозной системы.

Сборка велосипеда дома – мероприятие долгое, но увлекательное и полезное. Человек учится подбирать запасные части с учетом тех критериев, которые он сам выдвигает к своему велосипеду. При этом возникает возможность усилить какой – либо эффект или наоборот ослабить ненужную функцию. Главное можно насладиться результатом работы, сделанной своими руками. В принципе, такой процесс – творческий.

Колеса

В случае с колесами придется хорошо подумать. Нам нужно подобрать не вилсет (колеса в сборе), а только обода, спицы и втулки. Мы выбрали вилку Marzocchi 55 2008, которая использует крепления под 20 ось (вставную ось). На рынке присутствует большое количество моделей на выбор. Самый оптимальный по соотношению качества и цены имеет следующую комплектацию:

• Обода: AlexRims DX32;
• Втулки: Novatec (передняя – под 20 ось, задняя – модель d042sb);
• Спицы: DT Swiss.

Данное соотношение деталей создает прочное колесо, которое не будет бояться даже приземлений с большой высоты на ровную поверхность (в народе – прыжок «на плашмяк»). Стоимость переднего и заднего колеса – 6 000 рублей (остаток — 21 тысяча рублей).

Передняя втулка Novatec

Задняя втулка Novatec d042sb

Обод AlexRims DX32

Каретка и система (шатуны, звезды, педали)

Правильный выбор каретки влияет на комфорт при педалировании. Очень часто на рынке можно встретить большое количество моделей кареток на выбор. Выбирать каретки с шариковыми подшипниками не стоит, так как придется частенько за ними ухаживать.

Модели с промами, часто используемыми в рулевых колонках, рамах и втулках, не требуют особого ухода за собой. Единственное, что придется делать – раз в год менять масло. Прекрасный вариант для вашей рамы – каретка FSA MegaEXO. Выносные чашки, неубиваемые подшипники, место под впрессованный вал шатунов – все это об этой модели.

Каретка FSA MegaEXO

Теперь нужно правильно подобрать шатуны. Чуть выше я упоминал, что каретка FSA MegaEXO используется только для взаимодействия с шатунами с впрессованным валом. Производитель рекомендует использовать шатуны FSA Comet. Я использую их на своем гоночном велосипеде для даунхилла Specialized Demo 8 2006.

Даже несмотря на то, что они не предназначены для даунхилла, шатуны не гнутся и не трескаются. Краска, нанесенная на рабочей зоне (где находится логотип – периодически стирается из-за контакта с обувью), стирается очень медленно. За два года очень глубоких потертостей нет. Диапазон алюминиевых звезд (в «шлицах» – количестве зубцов на звезде) – 22Т-32Т-44Т. Для эндуро такой диапазон является самым оптимальным. Кстати, все звезды снимаются за счет использования бонок с болтами.

 Шатуны FSA Comet вместе с кареткой FSA MegaEXO

Правильная работа системы («система» — условное обозначение шатунов вместе с кареткой) не является возможной без использования педалей. В принципе, выбрать можно любые педали, которые присутствуют на рынке. Практика показывает, что самым оптимальным вариантом станет пара педалей Wellgo B-065. Широкая платформа с высокими шипами прекрасно удерживает ногу на своем месте. Подшипники – промышленные.

Педали Wellgo B-065

Теперь подсчитаем расходы. Шатуны FSA Comet вместе с кареткой FSA MegaEXO стоят 2 200 рублей, педали Wellgo B-065 – 600 рублей. Итого – 2800 рублей за систему (остаток – 16 400 рублей).

Вилка

Выбор вилки – это ответственный шаг, ведь от этого зависит комфорт и управляемость. На рынке есть большое количество вариантов вилок, предназначенных специально для эндуро

Обращая внимание на тот самый бюджет, выбрать любую вилку не получится. Давайте рассмотрим несколько вариантов

 Marzocchi 55 2008

Итальянская компания производит одни из самых лучших амортизационных вилок в мире. Модель Marzocchi 55 2008 имеет оптимальный уровень хода (можно настроить в диапазоне 120-160 мм). Вилка может подкачиваться воздухом, а картридж АТА быстро настраивает ход вилки. Для настройки работы также используется крутилка отскока и компрессии. Диаметр ног – 35 мм. Стоимость – 10 000 рублей.

Suntour Durolux TAD 20 QLC

Вилка под 20 ось. Предназначена не только для использования в режиме «Эндуро», но и для фрирайда средней сложности. Данная модель дает возможность регулировать диапазон хода (140-180 мм). Присутствует подкачка воздухом в левой ноге. Правая нога имеет регулировку отскока и демпфер. Этого вполне хватит для качественного катания в стиле эндуро. Стоимость Suntour Durolux TAD 20 QLC – 8 тысяч рублей.

Suntour Durolux TAD 20 QLC

Что выбрать? Выбирая исходя из стоимости, Suntour Durolux TAD 20 QLC выигрывает у итальянского конкурента — Marzocchi 55 2008 (8 тысяч против 10 тысяч)

Но обратите внимание на то, что Marzocchi 55 2008 предлагает больший диапазон настроек, что играет большую роль при катании технически сложного эндуро. Соответственно, лучше переплатить деньги и получить качественный результат, чем взять простенькую вилку из-за небольшой цены

Наш выбор — Marzocchi 55 2008. Бюджет – 28 тысяч рублей.

Односкоростной VS многоскоростной

Несмотря на тотальное заполнение магазинов современными моделями спортивных и горных байков, находятся ярые поклонники классических городских великов, имеющих всего один скоростной режим, которые ни за что на свете не променяют его даже на самую навороченную и надежную модель велосипеда.

И действительно, для вальяжных прогулок по городским улицам и парковым дорожкам, набережным и ровным широким тротуарам наличие многоскоростного велосипеда не так уж и обязательно. Здесь вполне сгодится обычный прогулочный байк – он и по карману не ударит, и в плане обслуживания не капризничает.

А когда речь идет о поездке по гравийной дороге или рыхлому грунту, вылазке в луга и лесные массивы, то здесь уже понадобится более мощный агрегат, способный легко преодолевать бездорожье и выдерживать значительные нагрузки. Такие модели обладают целым спектром преимуществ:

1. возможность подниматься в гору на низких передачах;
2. снижение требуемых усилий при встречном ветре;
3. хороший разгон на ровной дороге;
4. максимальная настройка параметров под конкретные условия езды и предпочтения райдера;
5. велосипедист меньше устает;
6. более продуманная тормозная система.

А теперь взглянем на другого участника «батла» – односкоростные велосипеды. Их простая, как и все гениальное, конструкция отличается надежностью – это видно сразу. Что же касается других плюсов, то можно выделить следующие:

1. низкая стоимость;
2. неприхотливость в обслуживании (элементы трансмиссии практически не убиваемы);
3. новая цепь легко притирается к старым звездам (в случае с многоскоростными моделями этот фокус не пройдет);
4. отличная тренировка для всех групп мышц;
5. позволяет научиться быстро крутить педали.

Так что, если у вас появилось желание самостоятельно переделать обычный велосипед в скоростной – подготавливаем необходимый инструмент, находим нужные детали, покупаем недостающие запчасти, включаем приятную музыку и начинаем работать.

Принципы работы и обслуживания

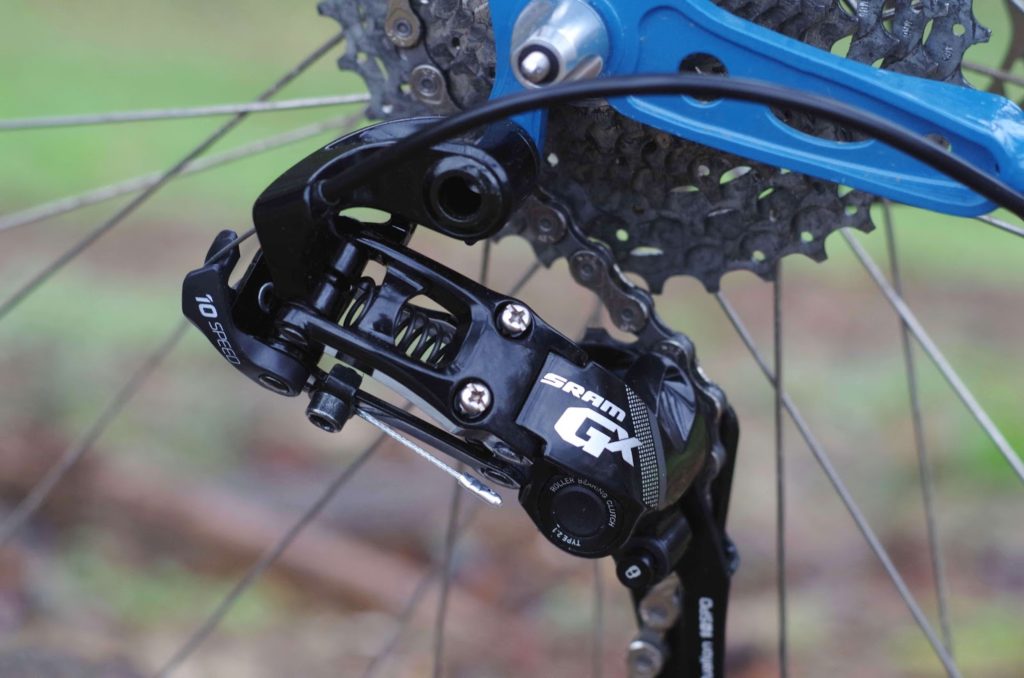

Работа переключателя

При натяжении тросика рамка вытягивается под цепью таким образом, чтобы звенья входили в другую звезду, переключая скорость. В обратном направлении велосипедист ослабляет тросик, позволяя пружине переключателя вернуть рамку в положение над соседней звездой.

Вторая функция переключателя – поддержание провисающей части цепи, которая освобождается при работе на меньших, чем максимальные, звёздах.

От рамок и параллелограммного механизма требуется лишь чёткость движения и достаточная износоустойчивость.

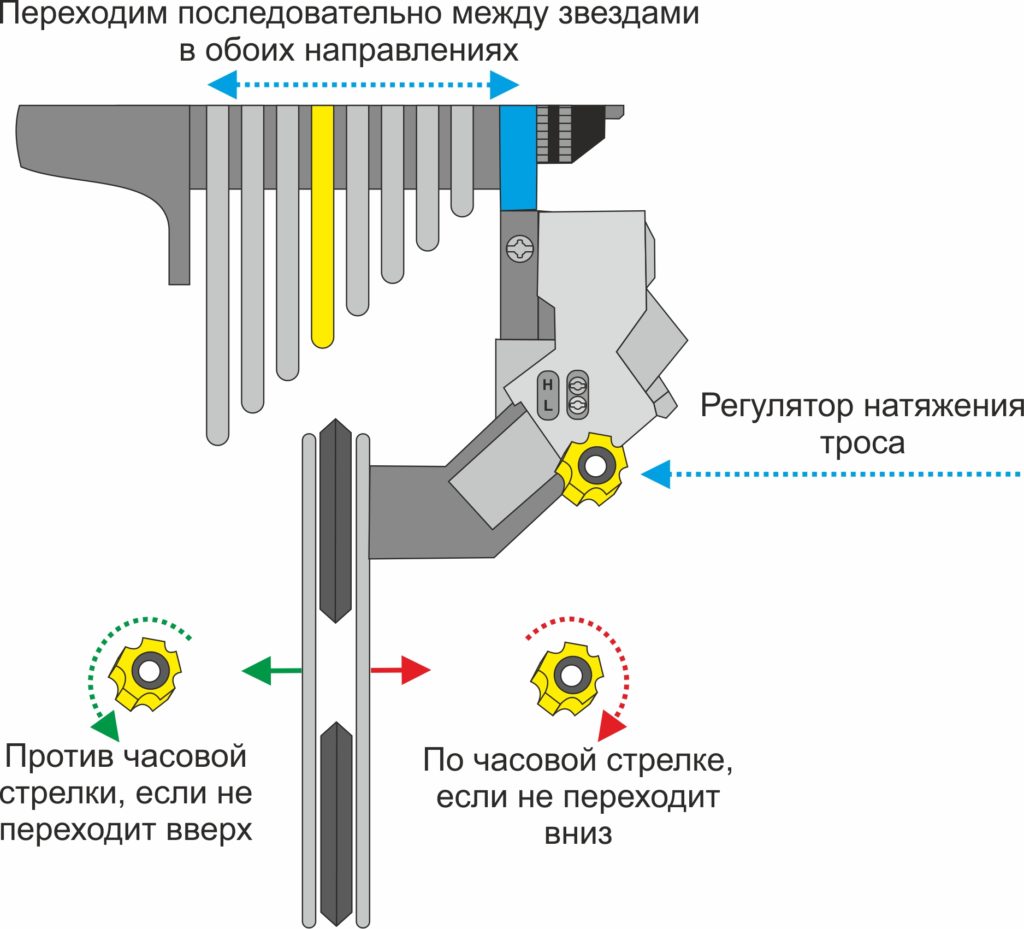

Настройка

Настраиваются в данных устройствах несколько вещей:

1. Натяжение тросика и его ход – с помощью манеток и специального винта подтяжки.
2. Крайние положения рамки с обозначениями High и Low – для ограничения движения.
3. Ход и пропорциональность сдвига с помощью винта настройки.

Ремонт и монтаж

Ремонт может понадобиться переключателю в нескольких случаях:

1. Ремонт петуха – если повреждение пришлось на него, а не на сам переключатель – демонтируем и исправляем.
2. Если разболтались или были повреждены ролики.
3. Когда была погнута рамка.

Всё исправляется либо заменой элемента (ролика), либо выправлением погнутых частей, ну а иногда – просто заменой изделия.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Взрослый велосипед 3 колесный — классификация

Складной. Он очень удобен в хранении, особенно в городских условиях, так занимает совсем немного места.

Электровелосипед. Оснащен электрическим моторчиком, поэтому он удобен для передвижения пожилых людей и людей с ограниченными возможностями.

Складной трёхколёсный электровелосипед. Это прекрасный вариант для пожилых людей, проживающих в маленьких квартирах или домах, так как такую модель не только удобно хранить, но и на нем легко ездить.

Полулежащий. В этой модели колеса и педали расположены спереди и она управляется в положении лежа. Он сочетает в себе обычный трёхколёсный и лежачий велосипед и обеспечивающие комфортную поездку. Бывают одноместные и двухместные варианты.

Лежачий трёхколёсный тандем. Имеет множество настроек, которые обеспечат максимальный комфорт езды, в том числе 24-скоростную трансмиссию для прохождения подъёмов и спусков. Он оснащен сиденьем, обеспечивающим удобную посадку.

С низкой рамой. Благодаря этому упрощается посадка на велосипед, что подойдет для людей с ограничениями опорно-двигательного аппарата и женщинам.

Двухместный для прогулок. В этой модели сиденья расположены параллельно, что позволяет вести беседу с напарником, неспешно катаясь на свежем воздухе. Педали можно крутить как одновременно обоим велосипедистам, так и по очереди.

Трехколесный тандем. Эта модель велосипеда для взрослых отличается от предыдущей тем, что в ней сиденья расположены не параллельно, а вдоль длины байка друг за другом. Управлять им можно как вместе, так и по-раздельности.

Трёхколёсный чоппер. Модели выполнены в эксклюзивном стильном варианте с изящными линиями, которые отличаются от всех двух- или трёхколёсных велосипедов. Они выглядят необычно и красиво.

Можно ли своими руками собрать велосипед трехколесный для взрослых?

На велосипедном рынке можно купить готовый набор, в который входит задний мост M2,задний мост Uk6 и комплект для трехколесного шестискоростного велосипеда с дифференциалом и без него и самостоятельно собрать трехколесный взрослый велосипед.

Эти наборы настолько универсальны, что конструкция заднего моста идеально подходит для трехколесных велосипедов с разным диаметром колес и размером рамы и можно переделать любой велосипед.

Единственное, что следует учесть — привод трехколесного велосипеда для взрослых без дифференциала, как правило, имеется только на правом колесе. Поэтому при повороте направо наблюдается небольшой крен в левую сторону. Обычно, в трехколесных велосипедах используются стандартные компоненты, кроме рамы, поэтому проблем с ремонтом и запчастями не возникает.

Технические детали

Важный аспект езды на двухколесном друге – забота о нем. То есть ремонт велосипедных рам в принципе занимает достаточно много времени, если проблемы все же случаются.

Проблемы могут возникнуть самые разные – это связано с достаточно сложной конструкцией и множеством присоединяемых частей. Впрочем, разобраться практически со всем вы сможет самостоятельно. В общем и целом ниже перчислено, какие проблемы могут возникнуть, а также процедуры, которые надо проводить.

Отсутствие торцовки клипера дискового тормоза. Проблемы это вызывает серьезные – например, неравномерный и быстрый износ колодок.

Правка механических повреждений – любое столкновение может привести к тому, что какая-то из труб погнется, оставив вас без возможности ехать.

Торцевание рулевого стакана – если оно не сделано, то могут возникнуть некоторые трудности с точным управлением.

Кроме того, вам, возможно, захочется как-то улучшить свой транспорт. Обычно это делают двумя путями. В первом случае люди приделывают разные полезные штуки на раму. К таким можно отнести флягодержатель, крепление для насоса, крылья, багажник и так далее. Второй вариант – тюнинг и покраска. Это аэрография, иллюминация и прочее. Но это уже тема для отдельной статьи.

Итак, мы выяснили, как изготовить раму для велосипеда своими руками в домашних условиях.

Нюансы установки тормозной системы

После проведения указанных выше манипуляций сборку техники можно считать оконченной

Отдельное внимание следует уделить тормозному узлу и мосту. На взрослый трехколесный велосипед подходит только дисковая система, ободной аналог корректно установить невозможно

Блок потребует дополнительных финансовых вложений, чтобы дальнейшая эксплуатация изделия была безопасной для велосипедиста и окружающих. В комплекте предусмотрены диски, ступицы, суппорты, ручной рычаг управления.

При монтаже моста особых сложностей не предвидится. Узел агрегирует с большинством классических рам. Сначала демонтируют все штатные детали задней части (цепочку, колесо с крылом, багажник, ручной тормоз). На посадочный отсек обода монтируют разновидность моста категории UK. Упоры заводят за нижнюю трубу задней рамной части, ось продевают в специальные проушины. Элементы надежно затягивают, сопряженные детали фиксируются посредством хомутов. На следующем этапе устанавливают удлиненную цепь, сделанную из двух стандартных аналогов методом удаления лишних звеньев. Для этой цели применяют способ стачивания заклепки либо монтажа нового замка. Затем настраивают переключатель скоростей.

Будущий собственник трехколесного велосипеда, собранного самостоятельно, может соорудить аппарат без существенных финансовых затрат, оформив технику по своим предпочтениям с оригинальным дизайном. В итоге пользователь получит не только личную эксклюзивную веломашину, но и помощника по транспортировке продуктов и прочих предметов. Специалисты рекомендуют регулярно смазывать трущиеся детали, а также следить за другими элементами конструкции.

Виды трехколесных велосипедов для взрослых

Казалось бы, в чем могут проявляться различия в таком простом механизме как трехколесный велосипед – специальная рама, три колеса, руль, но производители стараются подыскать самое лучшее решение для любых задач, для каждого потребителя. В зависимости от назначения велосипеды трайки делятся на следующие модели.

Трехколесный велосипед с электрическим приводом

На раму такого велосипеда устанавливается небольшой электрический мотор, что позволяет не тратить мускульную энергию и двигаться за счет энергии аккумулятора довольно продолжительное время.

Такой вариант оптимален для дальних поездок и позволяет отдохнуть велосипедисту, не прекращая движения к своей цели. Отдохнув, перемещаясь за счет мотора, водитель может вновь крутить педали самостоятельно.

Складной трайк

Идеальный вариант для тех, кого останавливали габариты трехколесного велосипеда, при рассмотрении покупки. Теперь конструкцию велосипеда можно сложить так компактно, что проблем с его хранением не возникнет – он прекрасно впишется в любой квартире и даже на балконе.

Грузовой трайк с заниженной рамой

Для многих пожилых людей посадка на стандартный велосипед уже становится проблемой, и поэтому появление специальной заниженной рамы было неизбежно. Эти модели так же подойдут людям с нарушениями опорно-двигательного аппарата.

Тандем

Если у вас достаточно места для хранения довольно габаритной модели и есть желание совершать совместные поездки, приобретайте тандем. Совместно не только веселей, но и легче, так как ваш партнёр будет участвовать в процессе езды полноценно, крутя педали.

Трехколесный чоппер

Да, это уже не простая модель, но ее функции равнозначны с обычными трайками, лишь внешний вид, подчеркнуто стильный, является заметным отличием. Он чувствительно дороже, встретить его можно редко и для покупки придется размещать специальный заказ.

Двухместный трехколесный велосипед

В отличие от тандема в этой модели сидения находятся не одно за другим, а параллельно, т.е. велосипедисты могут поддерживать беседу без каких-либо помех. В этом варианте работать за мотор может один человек, что позволяет отнести такую модель в разряд романтических, пригодных для поездок влюбленных, где мужчина нажимает на педали, катая свою девушку.

Полулежащий трайк

Педали в такой модели установлены спереди и в сочетании с полулежащим положением тела позволяет достичь комфорта в поездке для некоторых пожилых велосипедистов, которые не чувствуют себя комфортно в вертикальном или полностью лежачем положении.

Лежачий трехколесный велосипед

С таким велосипедом главное не уснуть. Повышенный комфорт от лежачего положения, удобное сидение, многоскоростная трансмиссия, позволяют совершать необременительные прогулки даже при наличии крутых подъемов и спусков.

Похожие записи:

Сколько осталось времени до дня, даты, рождения Как сделать треногу для котелка своими руками чертежи Как сделать мольберт для рисования своими руками Как можно сделать ракету из бутылки. ракета из бутылки. как запустить ракету из бутылки Ткацкие и прядильные ручные станки и орудия Субтрактивные методы изготовления печатных плат
