Виды струбцин для сварки

Быстрозажимная струбцина – самоделка

В арсенале мастеров столярного дела, которые выполняют большой объем работ по склеиванию, имеются корпусные струбцины, такие как Bessey KR Revo, струбцины GROZ, быстрозажимные или трубные струбцины.

Сложно представить замену профессиональному столярному зажиму, но что же делать, когда струбцины нет под рукой, негде ее купить или нет возможности заказать доставку.

Решение этой проблемы предлагает японский мастер по деревообработке и по совместительству блогер с YouTube канала Self-Build. Свое видение того, как создать крафтовые DIY струбцины он показал в новом ролике.

Идея заключается в том, чтобы для изготовления использовать самые обыкновенные материалы: обрезки деревянного бруса различных размеров и простейшие крепежные элементы — такие как перфорированные пластины и болты с гайками. Зажимной механизм струбцины надежно зафиксирует детали, при этом, его легко подстроить под различную длину заготовок.

https://youtube.com/watch?v=9rfioNDOfpk

Ленточные струбцины

Особенности конструкции. Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.

Преимущества

Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов

Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.

Область применения. Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.д.

Лучшие угловые струбцины

Чтобы фиксировать детали под прямым углом, применяются особые струбцины. Они имеют две прижимные части, которые сдвигают детали к направляющей с прямым углом. Вот несколько качественных моделей.

WILTON 65014 4700

Рейтинг: 4.9

Отличным приспособлением для работы с угловыми заготовками является струбцина WILTON 65014. Перпендикулярные тиски оснащены широкими губками (100 мм), рабочий ход составляет 85 мм. Модель адресована в первую очередь для комплектации металлообрабатывающих станков. Приспособление весит 5 кг, поэтому перемещать его по мастерской или цеху не очень удобно. Фиксация заготовки в тисках осуществляется с помощью винтового зажимного механизма. Он оснащен Т-образной рукоятью, благодаря которой удается создать высокий крутящий момент.

Эксперты отдали угловой струбцине первое место в нашем рейтинге за высокое качество изготовления и надежность конструкции. За счет китайской сборки американская разработка стала более доступной для отечественных потребителей.

• надежный винтовой зажим;
• широкие губки;
• Т-образная рукоять;
• антикоррозионная защита.

большой вес.

Stanley 0-83-122 919

Рейтинг: 4.7

Мастера слесарного и мебельного дела по достоинству оценили возможности струбцины Stanley 0-83-122. Приспособление рассчитано на большое зажимное усилие заготовок с прямым углом и разной толщиной. Основание струбцины сделано из литого алюминия, поэтому вес изделия не превышает 1 кг. Для комфортной работы производитель предусмотрел двухкомпонентную рукоять. Благодаря поворотной верхней губке струбцина может использоваться для фиксации прямолинейных заготовок. Монтаж приспособления на верстаке осуществляется с помощью специальных отверстий в основании.

Победителю рейтинга модель уступает в прочности и надежности. Пользователи хвалят струбцину за качественную сборку, небольшой вес, доступную цену. Оптимальная сфера применения – небольшие столярные мастерские.

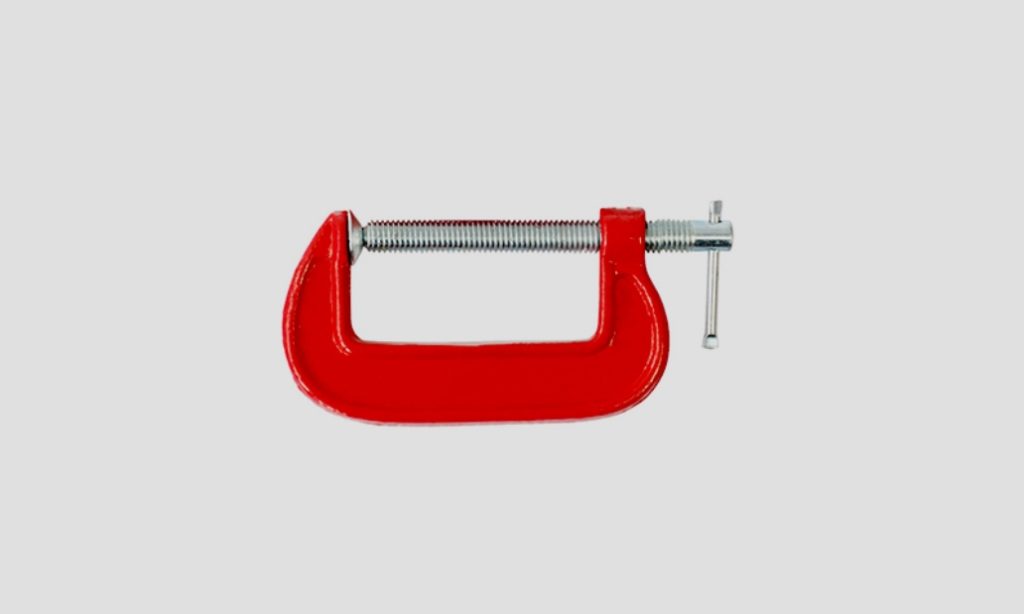

G-образные струбцины

Это простейший вариант струбцин. Конструкция таких приспособлений представлена обыкновенной скобой с винтовым прижимом. Пример на фото ниже.

G-образные струбцины используются для фиксации заготовок к краю столешницы слесарного верстака или сварочного стола. Такие струбцины актуальны в основном для работы с негабаритными деталями.

При помощи G-образных струбцин можно обездвижить и расположить в правильном направлении: уголок, швеллер, листовой металл, трубу с прямоугольным профилем, шестигранник и прочие типы проката. Вместе с тем G-образные струбцины дают возможность надежно прижимать к друг другу и детали: труба к трубе, труба к металлическому листу и пр.

Главным недостатком G-образных струбцин является возможность прижима заготовок только у края столешницы, так как скоба имеет заметно ограниченную глубину профиля. Какие еще существуют виды струбцин.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

   Струбцины такого типа подходят для работы с крупными заготовками

2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

   Предметы фиксируются за счёт вспомогательного винта и шагового механизма

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

   Стубцина подходит для работы с габаритными заготовками

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

   Струбцины этого типа упрощают стыковку заготовок под прямым углом

   Угловая струбцина с двухсторонним угловым блоком

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

   Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

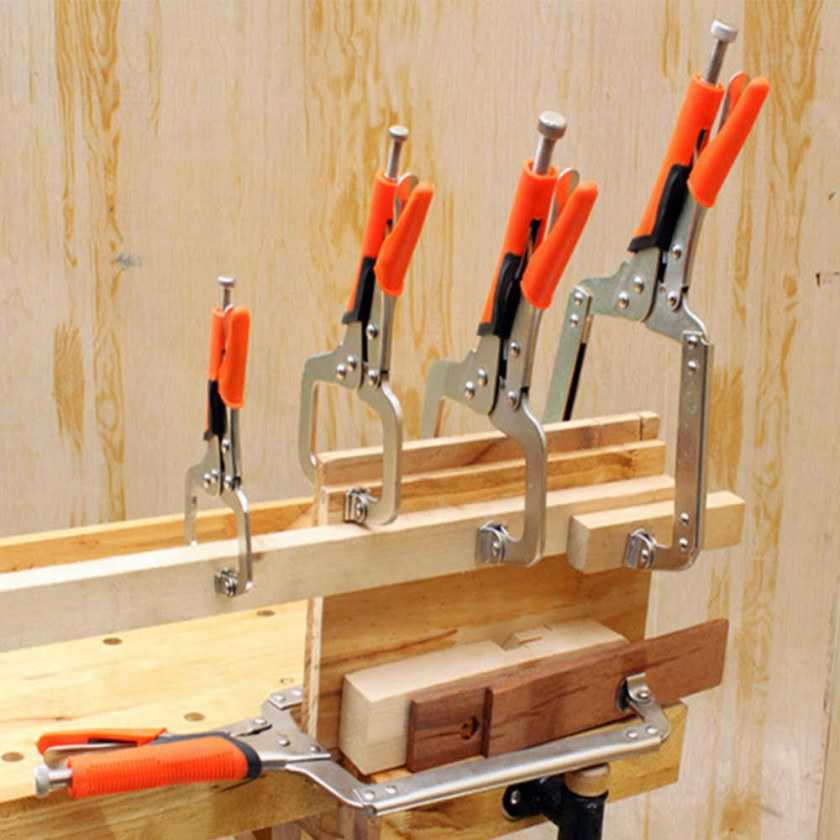

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

   Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Это интересно: Столешница из искусственного камня своими руками — в общих чертах

Что нужно для угловых зажимов

Часто сварку проводят, соединяя металлические листы под углом. Их нужно неподвижно держать, как сделать это сварщику, если его руки заняты электродом с маской.

Фиксирующее приспособление

Выручит простое фиксирующее приспособление.

Предварительно собирают:

• 10 мм. по толщине металлические полосы;
• уголки 40х40 или 50х50 (мм.);
• гайки – 4 шт.;
• кронштейн.

Уголок скрепляют болтами или сваркой жестким соединением. Прижимным устройством будут приваренные друг с другом гайки или консольная опора, в отверстиях которой накручена резьба. На установленных направляющих будет перемещаться зажимной механизм. Дрелью сверлят отверстия, вставляют болты, закручивают гайки.

Следующая модель тоже не сложная, но её крепят к верстаку – так удобней работать. Нужно подготовить:

• 2 уголка размером 70 х 70;
• 2 листа железа;
• 2 стальные шпильки;
• гайки – 6 шт.

Порядок производства:

1. Уголки сваривают под прямым углом.
2. Для жесткости ставят металлические планки.
3. По середине уголков приваривают по 1 консоли.
4. В просверленном отверстии нарезают резьбу.
5. В приваренную гайку вкручивают шпильку, она будет фиксировать заготовку.

Соединенные сваркой гайки устанавливают на конец шпильки, тоже приваривают.

ТОП-лучших G-образных струбцин

MASTER MATRIX 20604 100х100х190 мм

Популярная модель, которая пользуется заслуженным спросом среди отечественных потребителей во многом благодаря тому, что конструкция позволяет работать с толстыми брусьями. Заявленная производителем глубина рамы достигает отметки 10 см. Прижимной винт может отводиться на 100 мм. На торцах губок имеются удобные накладки, изготовленные из пластика. Самое хорошее решение для столярных и плотницких работ. Практически не оставляет следов на заготовках.

Средняя цена новинки – 1097 руб.

MASTER MATRIX 20604 100х100х190 мм

Достоинства:

• повышенный эксплуатационный срок;
• усиленные углы изделия;
• небольшой вес (900 г);
• применяется крупная резьба, что исключает риск соскальзывания заготовки;
• стальной корпус;
• на торцах имеются ограничители;
• в качестве защитного покрытия используется порошковое напыление.

Недостатки:

Stanley 0-83-033

На поиски этого приспособления не понадобится много времени, так как корпус окрашен в ярко-желтый цвет. Инструмент отлично виден в условиях недостаточной освещенности. Для изготовления корпуса применяется чугун. В качестве защитного слоя используется лакокрасочное покрытие, стойкое к коррозии. По мнению покупателей, внимания заслуживает то, что модель характеризуется повышенным сопротивлением на изгиб. Для изготовления зажима применяется высокопрочный стальной состав. За повышенное удобство в эксплуатации производителем предусмотрена специальная ручка. Вес изделия – 670 г, что позволит транспортировать его на большое расстояние.

Сколько стоит инструмент? Покупка обойдется в 800 руб.

Видео-демонстрация инструмента:

Stanley 0-83-033

Достоинства:

• удобство в эксплуатации;
• качественный материал изготовления;
• защита от коррозии;
• вспомогательный держатель;
• конструкция повышенной прочности;
• стильный и яркий дизайн.

Недостатки:

FIT 59201 G 25 мм

Популярная модель, которая может использоваться для осуществления сварочных работ и сверловки. Именно такой инструмент лучше купить для домашнего пользования ввиду доступной стоимости и высокого качества сборки. Характеризуется наличием компактных габаритов: 65х35х8 мм. Это позволит носить его с собой в кармане. В качестве защитного покрытия от коррозии применяется порошковые напыление корпуса. Во избежание совершения ошибки в процессе выбора следует отметить, что ширина зажима составляет 2,5 см.

FIT 59201 G 25 мм

Достоинства:

• функциональность;
• для изготовления применяется инструментальная сталь;
• компактные габариты;
• нанесена мелкая резьба;
• усиленные ребра жесткости;
• бюджетная цена.

Недостатки:

• тонкая рукоятка (гнется);
• отсутствие независимой оси.

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Инструкция по изготовлению струбцины из дерева: подробное описание

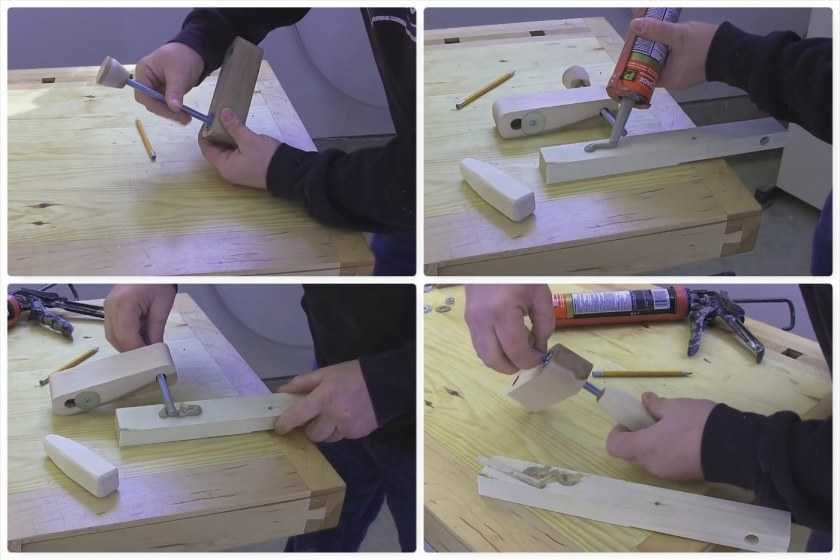

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

• два деревянных бруска размером 50×50 мм;
• несколько длинных болтов или шпилек с гайками и шайбами;
• из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Как заточить зубья на ножовке по дереву самостоятельно инструкция

Ручные дрели и актуальность применения устаревших инструментов

Резка стекла — виды стеклорезов и особенности их применения

Главное что нужно знать при выборе ножовки по газобетону

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

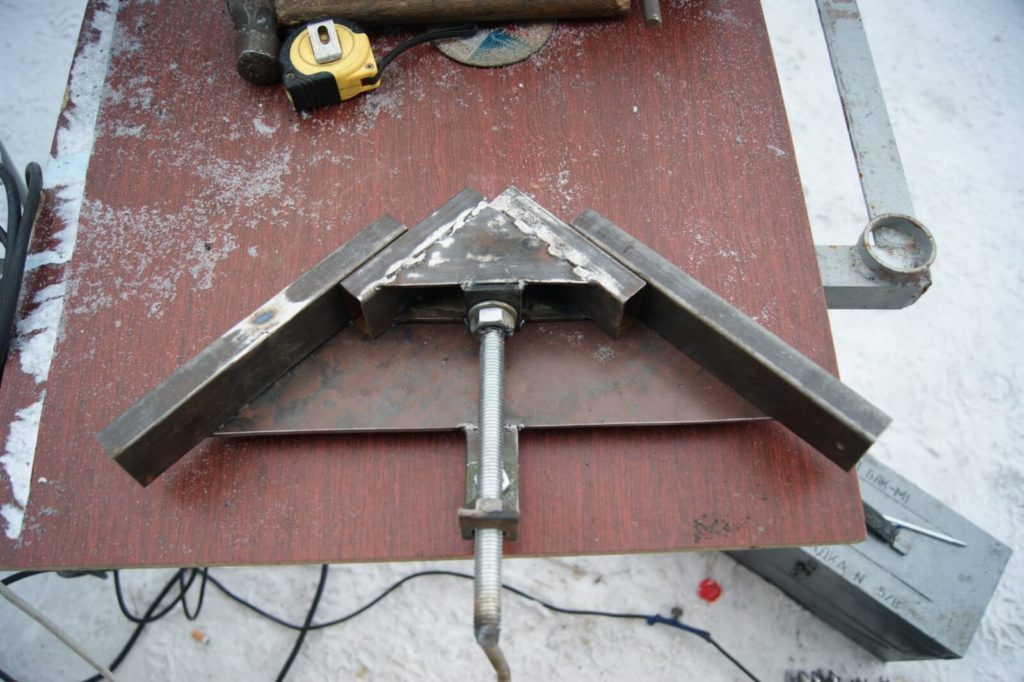

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Основные виды

В домашних условиях можно сделать простое ручное устройство для столярных работ.

В конструкцию инструмента войдут основные детали:

• рама;
• зажимные муфты;
• подвижная часть;
• винты или рычаги.

Самодельная струбцина из металла

Фиксатор не дает перемещаться зажатой заготовке, для этого настраивают уровень сжатия. По форме захвата обрабатываемых материалов, установки названы:

• угловыми;
• монтажными;
• винтовыми;
• ручными;
• быстрозажимными.

Для практичности инструмент делают с максимальным раздвижением и плавным рабочим ходом. В зависимости от способа скрепления струбцина может быть:

1. G-образной – самой популярной у мастеров из-за простоты конструкции и эксплуатации. Металлическая скоба имеет по одну сторону упорную площадку, по другую, вкрученный в резьбу регулировочный винт. На нем внутри находится рабочая губка, сверху приварена рукоять. Механизм удобен для обработки тяжелых, крупных, но простых по форме заготовок.
2. F-образной, универсальной с опорной поверхностью, прикрепленной к длинному стержню и скользящим по нему блоком с муфтой. Фиксирует зажим вспомогательный винт.
3. Трубной для крепления крупных деталей. Регулируют уровень захвата по длине стержня на опорной площадке со скользящими губками. Трубные зажимы позволяют работать с объемными предметами.
4. Угловой соединяют элементы. Для создания при стыковке прямого угла имеется установка из 2 опорных и рабочих поверхностей. Это могут быть 2 перпендикулярных винта или на одном установлен угловой блок. Иногда устройства создают для расположения деталей под разными углами.
5. Ленточной с зажимом, сделанным из прочного синтетического материала с блоком натяжения. Подгоняют углы дополнительными пластиковыми приспособлениями. Такое устройство применяют для обработки заготовок, закругленных с большим диаметром, когда нужно зафиксировать многоугольные соединения.

Струбцина своими руками может быть изготовлена из древесного и металлического сырья. Для домашней мастерской больше подойдут устройства:

• винтовые;
• быстрозажимные;
• трубные.

Часто приходится обрабатывать заготовки на угловой или клещевой модели.

Для этих типов не нужны сложные характеристики материалов, простой порядок изготовления.

Самодельная Струбцина

Струбцина пистолетного типа

Ещё один тип струбцин, о котором нельзя не упомянуть, — «пистолетные» (фото 20). Они — безусловная находка, особенно если приходится работать в одиночку, так как управляются одной рукой, и можно, удерживая деталь, одновременно прижимать её струбциной (фото 21). Размеры их — от очень маленьких, прекрасно подходящих для изготовления моделей, до мощных распорно-зажимных образцов с разворачивающимися губками, которые можно использовать и для разборки соединений, и для стягивания деталей (фото 22). На их губках уже есть защитные резиновые накладки.

В арсенале нужно оставить место и для струбцин пистолетного типа…

…так как работать с ними удобно и одной рукой.

Более того, такими струбцинами можно и стягивать детали, и отжимать друг от друга.

Быстрое перемещение губок этих струбцин по рейке делает их идеальными инструментами при креплении заготовок к верстаку (фото 23). Недорогие образцы таких струбцин прекрасно подходят, например, для приклеивания кромочных накладок, где скорее нужно их количество, чем серьёзное усилие стягивания.

Струбцины пистолетного типа прекрасно подходят для быстрого крепления деталей к верстаку…

Собираем самодельную струбцину своими руками

Струбцина – приспособление для сварщика незаменимое, точно так же, как и для слесаря, столяра и других специалистов, которым надо что-то сварить, скрепить, склеить и т.д., предварительно зафиксировав элементы конструкции относительно друг друга статично в заданном положении. Рынок слесарных инструментов предлагает широкий ассортимент продукции, способной удовлетворить запросы самых придирчивых покупателей. Но и цены на нее соответствующие. Однако, размеры и конфигурация конструкций с которыми приходится работать могут сильно отличаться. Вряд ли вы приобретете одну струбцину на все случаи жизни. Нужно хотя бы десяток разных по размеру: маленьких, средних больших и т.д. и т.п. Не покупать же каждый раз дорогостоящую оснастку для разовой работы? Это в конечном итоге влетит в копеечку! В таком случае целесообразно будет ее изготовить практически даром из вторичных материалов: обрезков металла, болтов, шайб и гаек.

Как может выглядеть самодельная струбцина, сделанная своими руками? Предлагаем вам несколько вариантов.

№1 Самый простой вариант

Струбцина состоит из двух толстых стальных пластинок с просверленными под болты отверстиями. Конструкция собирается, соответственно, на гайках. Может применяться для зажима двух заготовок, например, на время их склеивания или точечной прихватки сваркой, или для других целей.

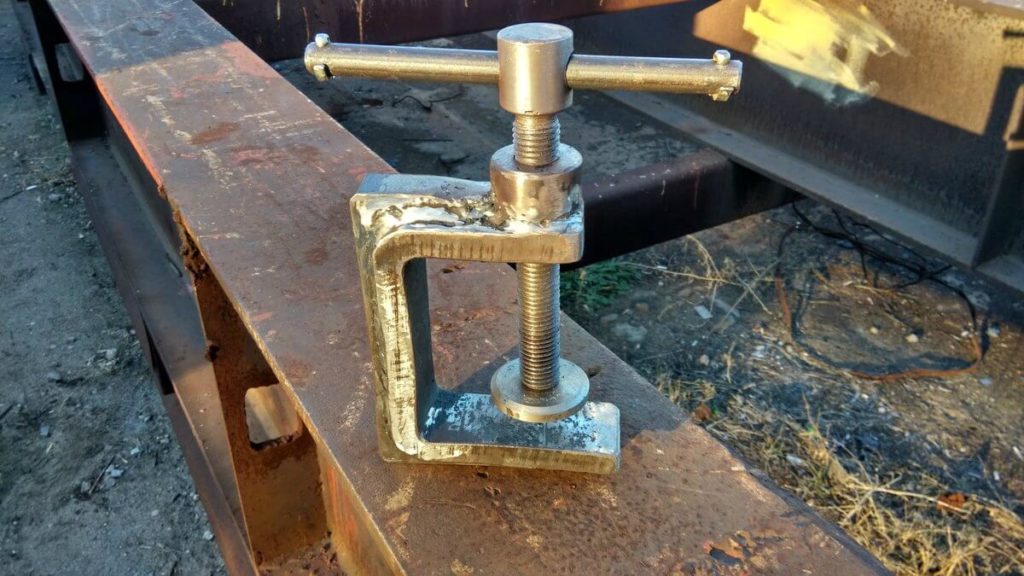

№2 G-образная струбцина

Для такой «приспособы» потребуется вырезать любым удобным способом (лучше газовым или плазменным резаком) «кусок металла» с-образной формы, подобрать длинный болт с пяточкой (последняя должна крутиться) и отверстием под отвертку или штырь.

Можно поступить еще проще и использовать в качестве «основы», например, два уголка. сваренных вместе или часть швеллера. Такие струбцинки разных размеров будут всегда полезны в хозяйстве.

№3 F-образная струбцина

Можно сделать из профильной трубы с отверстиями, чтобы можно было сдвинуть планку и увеличить площадь захвата. Зажим собирается по тому же принципу, что и в предыдущих вариантах.

№4

Практически у каждого в хозяйстве есть ненужная старая советская мясорубка. В крайнем случае можно использовать ее зажим в качестве струбцины. Если лишняя часть мешает, можно ее обрезать.

Возможны и другие варианты. Предлагайте, обсудим здесь или в группе ВК.

Конструктивное устройство

Простая конструкция прибора гарантирует надежность, а его бережная эксплуатация и грамотное использование позволят свести риск поломки к нулю. Больше всего, принцип работы устройства похож на принцип работы тисков. Однако, в отличие от больших и массивных тисков, рассматриваемые зажимы обладают небольшим весом, что делает их более мобильными, а облегченная конструкция не предполагает применение к ним излишних мускульных усилий. В целом, всю конструкцию возможно разделить на следующие элементы:

1. Рама – она является ответной частью, на которой закрепляется непосредственно сам обрабатываемый объект. Варианты ее исполнения могут быть различными: и «G-», и «Т-», и «С»-образными;
2. Движимый элемент – с помощью него понижается либо повышается расстояние от рабочей части до рамы;
3. Винт (в некоторых конструкциях его заменяет рычаг) – используется для фиксации струбцины в необходимом положении, посредством него же происходит регулировка силы надавливания. Устройства с рычагами обладают особым приводом для ускоренной фиксации, поэтому интенсивность сжатия в них увеличивается даже при приложении меньших мускульных усилий;
4. Пятка опоры – располагается со внутренней стороны G-образной рамы и используется для более комфортного передвижения шпильки резьбы, которая может быть выполнена в различных формах. Пятка непосредственно упирается в зажатый объект, тем самым обеспечивая его надежное удержание. Усилие будет напрямую зависеть от мускульной силы оператора.

F-образные струбцины

Если G-образные струбцины имеют всего одну регулировку (высоты прижима), то в F-образных струбцинах предусмотрено несколько регулировок. Это непосредственно сама высота прижима и так называемый «дожим», дающий гарантию максимально надежной фиксации. Пример F-образной струбцины на фото ниже.

F-образные струбцины регулируют высоту прижима посредством направляющей планки, по которой ходит нижняя прижимная губка. Принцип фиксации в таких струбцинах прост. Упираясь в заготовку нижняя губка клинит на направляющей планке. Для усиления клина нужно просто закрутить вспомогательный винтовой прижим.

F-образные струбцины для сварки и столярных операций обычно отличаются направляющей планкой. В сварочных струбцинах планка обычно ровная, а в столярных приспособлениях направляющая планка чаще всего использует ребристую поверхность.

В отличии от G-приспособлений струбцины с F-образным профилем позволяют крепить достаточно высокие заготовки. Разумеется, есть и совсем небольшие F-прижимы. Высота разведения губок в F-струбцинах может составлять от 100 до 300-500 (мм). Конкретная высота прижима будет зависеть от модели струбцины. Из выложенного ниже видеоролика можно узнать, как выбрать струбцину для сварки.

Какая струбцина лучше

Главный критерий, который поможет подобрать лучшую струбцину, – способ зажима. Он определяет виды материалов и направление работы, подходящей для инструмента. В большинстве случаев важна возможность работать одной рукой – в этом случае подойдут быстрозажимные модели. При работе со сваркой важен материал, из которого сделан аппарат. Пластиковые детали расплавятся от брызг, приведут струбцину в негодность.

Среди быстрозажимных аппаратов лучшими признаны:

• Gross 20717 – столярный инструмент при работе с заготовками шириной до 10 см.
• Зубр 32246-210 – компактная быстрозажимная модель в ТОПе. Эргономичные рукоятки удобны и прочны. Конструкция прослужит долго даже при частом использовании.
• Kraftool 32019-75-300 – надежный аппарат для сварочных работ. Полностью металлический корпус не боится высоких температур.
• Fit 59275 – бюджетный металлический инструмент для сведения углов при сварочных или слесарных работах. Он подойдет для работы с разными материалами.
• Stanley Bailey 0-83-122 – модель с эргономичными ручками, которые делают работу со струбциной комфортной.
• Matrix 20562 – компактный инструмент для работы с мелкими изделиями.
• Santool 032401-075 – универсальная металлическая модель, которая подойдет для работы с различными материалами.
• Сибртех 20586 – чугунная монтажная струбцина для обхвата и надежной фиксации толстых заготовок.

При работе с большими изделиями иногда стоит приобрести несколько компактных струбцин, а не одну помощнее. Это позволит надежнее зафиксировать детали, а также снизит нагрузку на инструмент.

Пружинные струбцины

Особенности конструкции. Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.

Преимущества. Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.

Недостатки. Небольшая глубина захвата.

Область применения. Универсальное приспособление для склейки и фиксации негабаритных деталей.

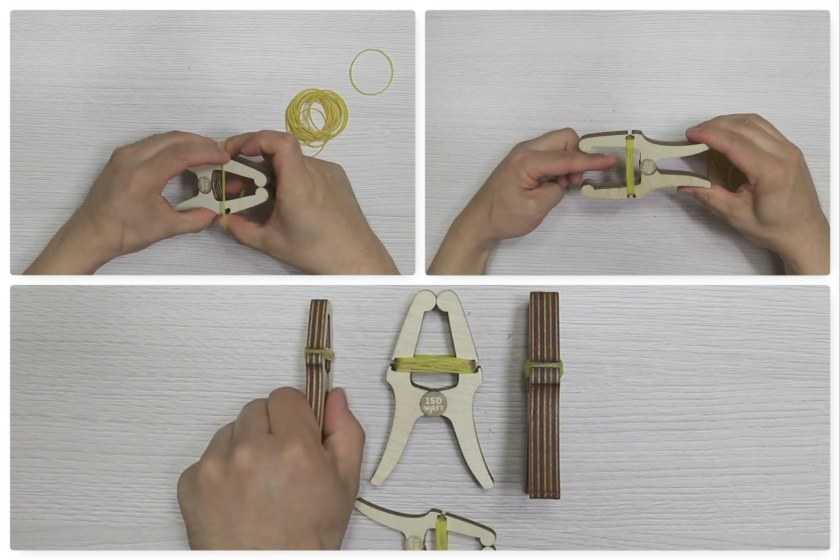

Струбцина в виде прищепки

Данный вариант считается довольно распространенным и, наверное, самым простым, изготовить такую совсем не тяжело. Механизм работы такой разновидности идентичен прищепкам, которые все знают и используют на балконе, чтобы вешать белье, однако по размерам они, конечно, будут различаться.

Сперва вырезаете из деревянных обрезков десять заготовок. Половина от них должна в середине иметь углубление.

Помните, что, чем сложнее устройство или проекты, в которых вы будете его использовать, тем толще и прочнее должен быть материал.
Далее склеиваете имеющиеся заготовки.

По завершении работы, если, конечно, вы следовали инструкции, устройство будет работать ровно так же, как и прищепка для белья. Единственное, что остается — натянуть резинку на изделие.

Универсальное устройство

Приспособление для сварки труб

Это приспособление пригодится для сварки труб.

Нужны компоненты:

• уголки – 2 шт. по 70 х70 (мм.);
• металл до 10 мм. толщиной – 2 полосы;
• болты – 3 шт.;
• гайки – 5 шт.

Выполняют работу в порядке очередности:

• стальные полосы обрезают по концам под углом в 45 град.;
• сверлят отверстия под болты, скрепляют ими пластины;
• приваривают к железу уголки по ширине 7см.;
• на корпусной основе сверлят полые выемки;
• сваркой на каждую сторону устанавливают гайки.

В такой установке можно работать с трубами под нужными углами. Для этого:

• откручивают гайки на стальной опоре;
• выставляют под нужным углом;
• прикручивают верхними болтами для надежности крепежа.

Если есть тиски, струбцину фиксируют для регулировки нужного угла.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Gross 20700

Следующей в рейтинге «Лучшие струбцины» является модель Gross 20700. Относится к быстрозажимным, реечным приспособлениям, работающим по пистолетному принципу. Предназначается для работ с деревянными и металлическими заготовками, ширина которых может достигать 150 мм.

Оснащена курковым механизмом управления, что позволяет осуществлять все манипуляции всего одной рукой. Собрана на направляющей, изготовленной из углеродистой стали. Для материала корпуса используется ударопрочная пластмасса. Такая комбинация материалов обеспечивает инструменту надёжность и долгий срок службы.

Самая недорогая модель из среднего ценового сегментаИсточник static.chipdip.ru

По принципу, используемом на других моделях линейки бренда, металлические прижимные губки «обуты» в резиновые защитные накладки. Такой приём гарантирует сохранность поверхности обрабатываемых заготовок.

Диапазон цен на модель в строительных магазинах: 1 350 – 1 500 руб.

Технические характеристики:

• Сила сжатия – нет данных.
• Глубина зажима – 90 мм.
• Ширина зажима – 150 мм.
• Тип – F-образная.
• Габариты ДхШхВ (в упаковке) – 390 х 250 х 3 мм.

Похожие записи:

Культиватор своими руками: фото и пошаговые инструкции по сборке. как сделать из бензопилы, болгарки, триммера (схемы + советы) Какой утеплитель для медных трубок кондиционера использовать Подключение lcd1602 к arduino по i2c (hd44780/pcf8574) Параметрический стабилизатор напряжения Виды излучателей акустических систем Военные поделки: фото интересных изделий своими руками, пошаговая инструкция с простыми схемами для детей и взрослых
