Струбцина своими руками

Устройство угловой струбцины для сварки

Струбцина – это своеобразные угловые тиски универсального применения, служащие для фиксации металлических заготовок перед сваркой в удобном положении под требуемым углом. В зависимости от способа закрепления детали могут применяться приспособления, отличающиеся конструкцией, формой и размерами.

Серийно выпускается множество моделей угловых струбцин, предназначенных для выполнения определенных работ. Например, для устройства трубопровода может одновременно использоваться несколько приспособлений, устанавливающих свариваемые элементы под углами 15, 30, 45 или 90 градусов. Без применения зажима точно установить детали затруднительно, особенно для работ, требующих высокой точности.

Конструкция угловых струбцин для сварки обладает следующими особенностями:

1. Губки прижимных элементов имеют большую толщину, что позволяет увеличить жесткость соединения заготовок, исключить выгибание сварочного шва.
2. Дополнительное использование зажимных винтов предотвращает спаивание участка угловой струбцины с резьбой при разбрызгивании расплавленного металла. Это способствует увеличению срока службы сварочного оборудования.
3. При производстве электродной сварки под определенным углом применение зажима позволяет расширить рабочую зону.

Конструкция струбцины состоит из двух элементов:

• подвижной части с зажимным винтом, предназначенным для регулирования степени прижатия заготовок;
• рамы.

Передача усилия на зажимные плоскости, а от них – на фиксируемые детали осуществляется посредством Т-образных рукоятей. Выплавленные из чугуна скобы способны выдержать любые температуры, образуемые при выполнении сварки.

Выбирая угловую струбцину, в первую очередь следует ориентироваться на вид предполагаемых работ:

• приспособления G-образной формы больше подходят для крепления заготовок небольшой толщины;
• F-зажимы, оснащенные регулируемым прижимным механизмом, используются для обработки деталей внушительных размеров.

Угловые быстрозажимные струбцины могут устанавливаться в гаражах, небольших мастерских и цехах на рабочих столах и верстаках с ровной поверхностью.

Струбцины для обработки мебели

Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:

• Не портить поверхности мебели при фиксации.
• Надежность крепления.

Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.

Выделяют следующие типы мебельных струбцин:

1. Винтовая модель. Представлена в виде Т-образной рукоятки и классического винта. Наиболее часто используется для ремонтных работ с сантехникой, коммуникационными трубами.
2. Монтажные струбцины. Для подобных вариантов область применения – это монтирование коммуникаций и фиксация их на должном уровне.
3. Угловая струбцина. Имеет удобную форму, используется при склеивании рам, деревянных уголков.

На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

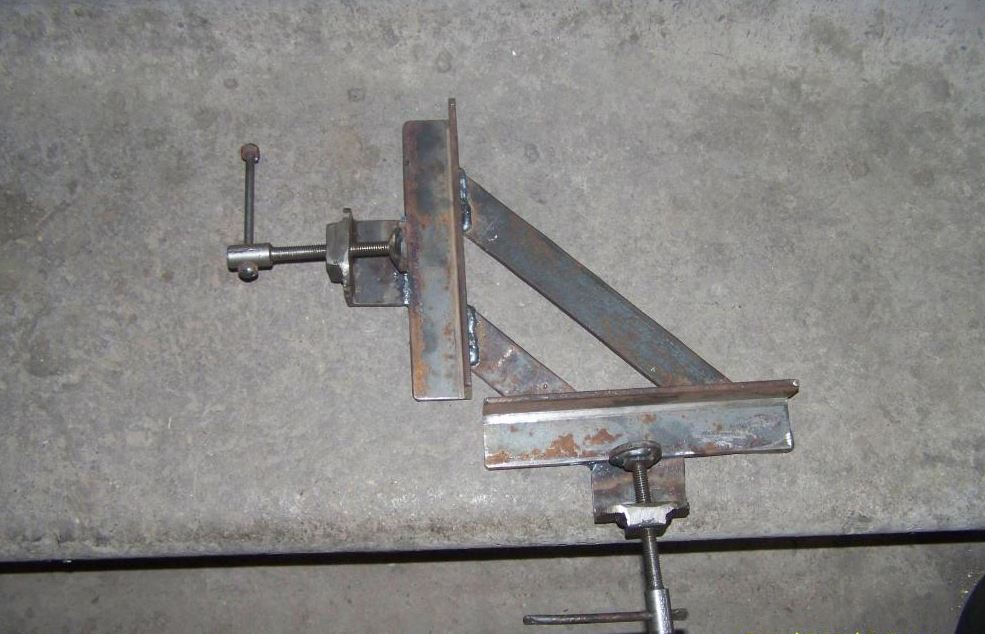

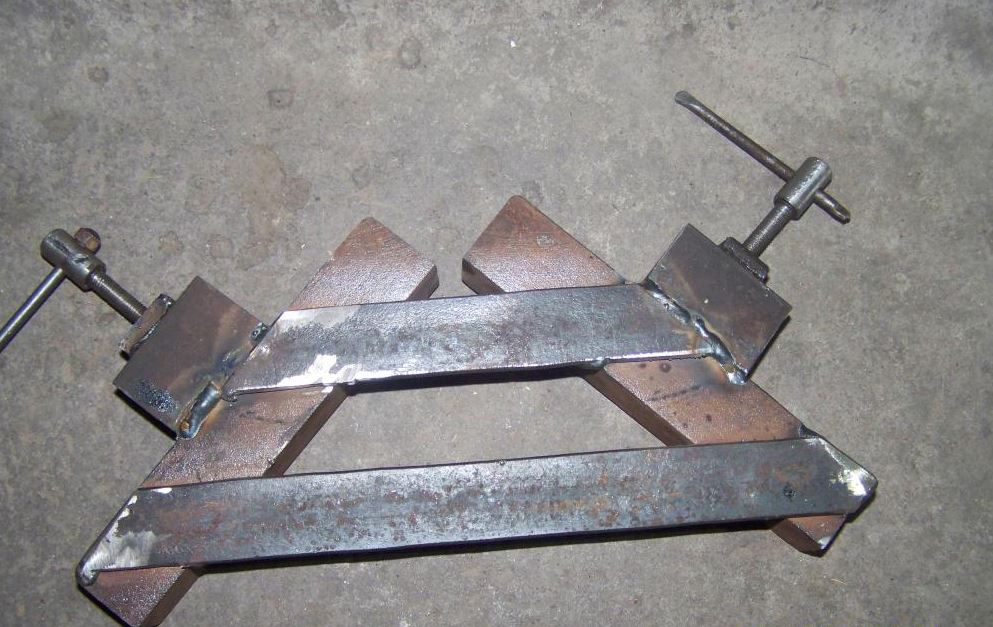

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

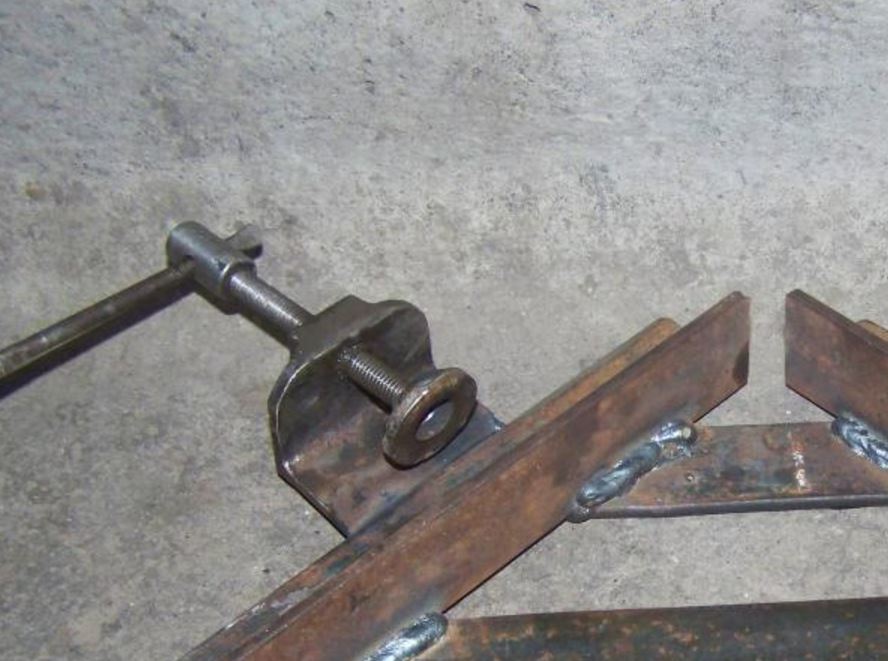

Уголки привариваем к стальным пластинам строго под углом 90°.

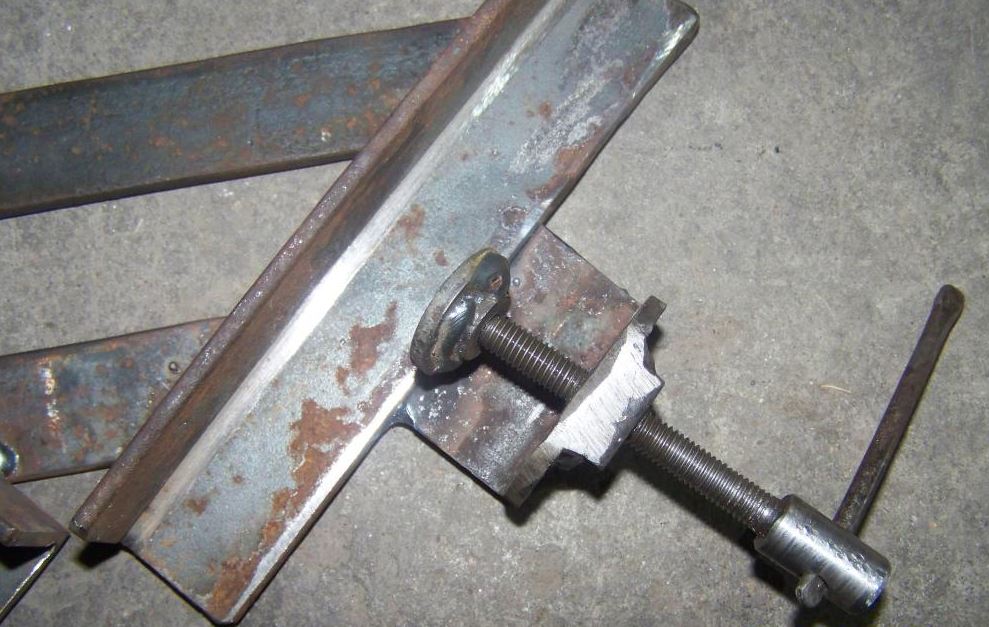

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

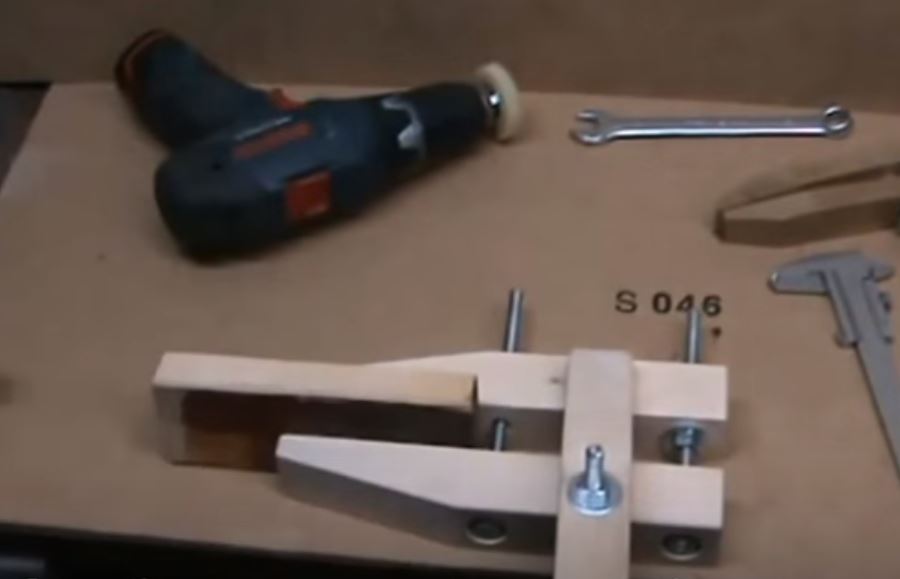

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

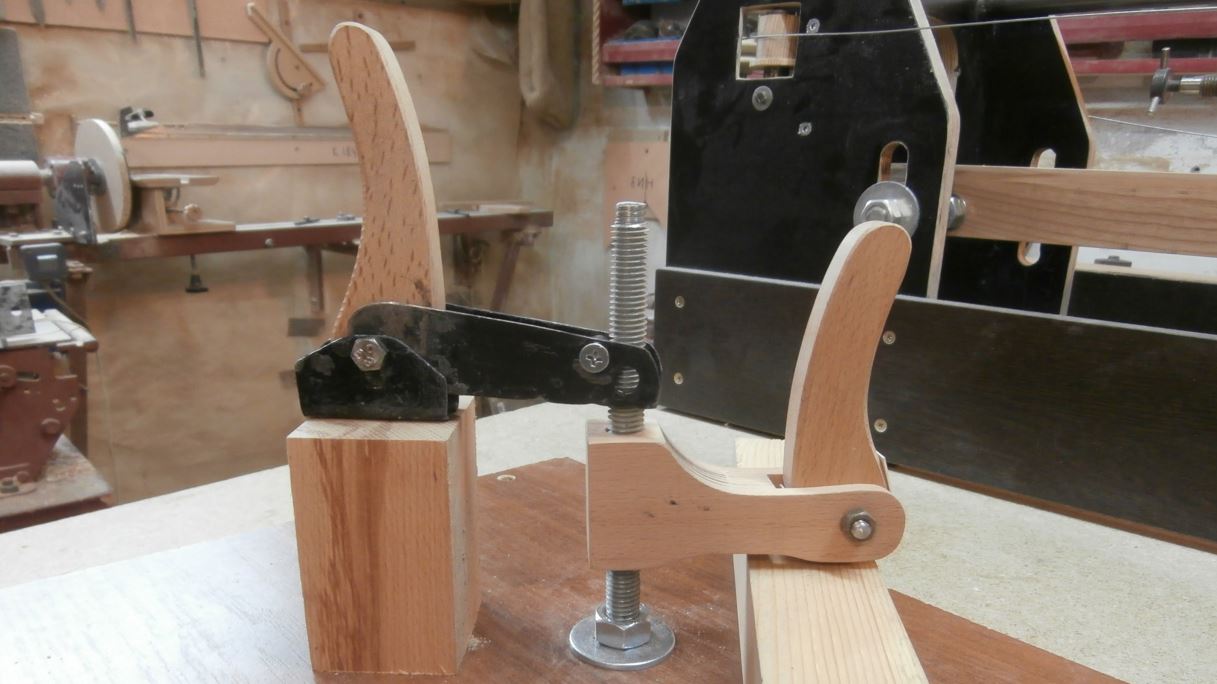

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

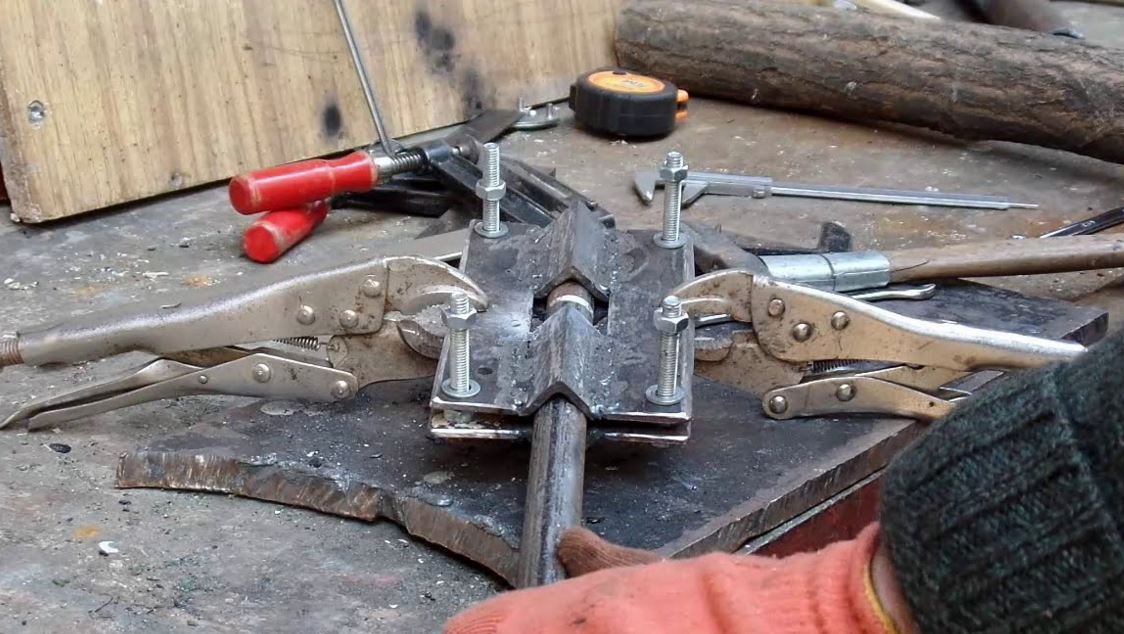

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

• Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.

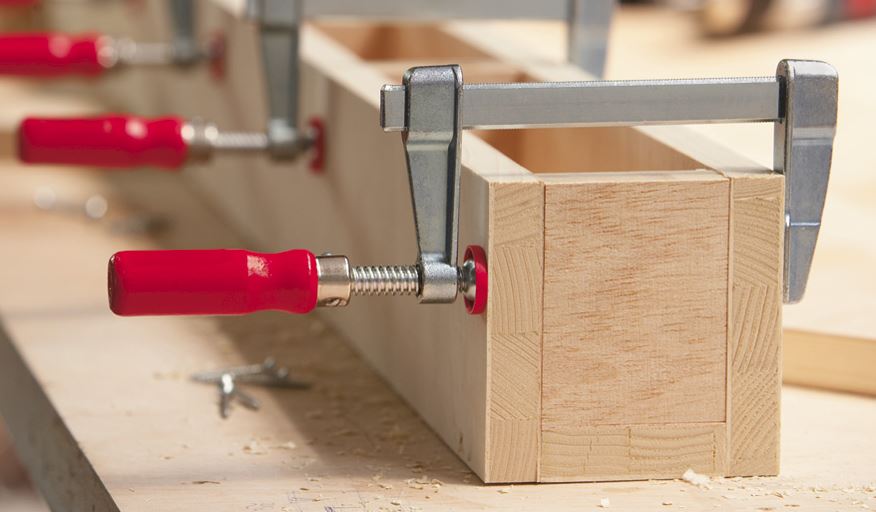

• G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
• Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
• Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
• F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
• Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

Различается этот инструмент также и по механизмам зажимов:

Чертежи

Чертёж самодельной прямоугольной струбцины для сварочных работ обладает следующими её габаритами.

1. Ходовая шпилька – болт М14.
2. Вороток – арматура (без фигурных рёбер, простой гладкий прут) диаметром 12 мм.
3. Внутренняя и наружная прижимные детали – профтруба от 20*40 до 30*60 мм.
4. Ходовая полоса 5-миллиметровой стали – до 15 см, с шириной отрезка до 4 см приваривается к основной пластине.
5. Длина каждой из сторон угла наружных губок – 20 см, внутренних – 15 см.
6. Квадратный лист (или его половина в виде треугольника) – со стороной 20 см, под длину наружных губок струбцины. Если используется треугольник – его катеты по 20 см, прямой угол обязателен. Листовой отрезок не даёт раме нарушить свой прямой угол, это её усиление.
7. Коробчатая сборка на конце полосы листовой стали направляет ход струбцины. Состоит из квадратных отрезков стали 4*4 см, к которой приварены стопорные гайки.
8. Треугольные полосы, усиливающие подвижную часть, ввариваются с обеих сторон. Подбираются по размеру внутреннего свободного места, образованного прижимной губкой, со стороны ходового винта. К ней приваривается и ходовая гайка.

Итак, для изготовления прямоугольной струбцины нужны:

• лист стали толщиной 3-5 мм;
• отрезок профтрубы 20*40 или 30*60 см;
• шпилька М14, шайбы и гайки под неё;
• болты М12, шайбы и гайки под них (опционально).

В качестве инструментов используются такие.

1. Сварочный аппарат, электроды. Защитная каска, задерживающая до 98% света электродуги, обязательна.
2. Болгарка с отрезными дисками по металлу. Обязательно используйте защитный стальной чехол, закрывающий диск от разлёта искр.
3. Перфоратор с переходной головкой под обычные свёрла по металлу или более малогабаритная электродрель. Нужны также свёрла диаметром меньше 12 мм.
4. Шуруповёрт с насадкой-гайковёртом (опционально, зависит от предпочтений мастера). Можно применять и разводной ключ под болты с головкой до 30-40 мм – такими ключами пользуются, например, водопроводчики и газовики.
5. Линейка-угольник (с прямым углом), строительный маркер. Выпускаются незасыхающие маркеры – на масляной основе.
6. Резак для нарезания внутренней резьбы (М12). Используется, когда имеются цельные куски квадратной арматуры, а дополнительные гайки раздобыть не удалось.

Самодельная трубная струбцина

Данный вариант отлично подойдет для зажима больших заготовок — к примеру, чтобы склеить щиты из брусков и досок. Как вы уже поняли, мы будем делать трубную струбцину своими руками.

Самоделка состоит из направляющей, изготовленной из трубы, упора для заготовок, который можно перемещать вдоль трубы, и винта с прижимом. Соответственно, нам потребуются следующие материалы:

• круглая труба (для водопровода, d — 25 мм);
• резьбовая шпилька;
• удлиненные муфты;
• стальной уголок;
• головка от рулевой тяги;
• квадратный пруток.

Cоветуем: Удобная металлическая подставка для электропаяльника

Рассмотрим пошаговый процесс изготовления струбцины. Сначала надо будет сделать подвижный прижим.

Для этого потребуется металлический уголок 40х60 мм (отрезаем заготовку длиной 5 см). От рулевой тяги авто необходимо отрезать головку. Привариваем ее к широкой полке уголка.

Ко второй полке уголка (которая 40 мм) надо приварить подготовленную втулку. К головке привариваем резьбовую шпильку.

Надеваем прижим на направляющую из круглой трубы. На резьбовую шпильку накручиваем удлиненную муфту.

Затем устанавливаем еще одну втулку, а между ней и удлиненной гайкой вставляем квадратный пруток, и обвариваем. Зачистить сварные швы можно с помощью лепесткового круга для УШМ.

Для вращения ходового винта трубной струбцины можно использовать как самый обычный гаечный ключ, так и ключ-трещотку с торцевой головкой, и даже шуруповерт.

На резьбовую шпильку навинчиваем вторую удлиненную муфту, а в нее вкручиваем болт, который и будем крутить с помощью ключа-трещотки или шуруповерта. Но можно и обычный вороток сделать, и не париться.

К втулке, которая находится на конце направляющей, привариваем отрезок квадратной профтрубы размером 30х30 мм (длина — 80 мм). Саму втулку надо прихватить сваркой к направляющей.

Далее из металлического уголка, втулки из толстостенной круглой трубы и квадратного профиля необходимо будет сварить упор для заготовок, который также надевается на направляющую.

Для фиксации упорного элемента в нужном месте на направляющей, во втулке надо будет дополнительно просверлить отверстия под фиксирующие болты.

Как сделать струбцину своими руками, можно увидеть в пошаговом мастер-классе — в авторском видеоролике ниже. Данная идея принадлежит автору YouTube канала Mr.Vereshchak.

Из основных преимуществ самодельного приспособления стоит отметить простоту сборки (потребуется изготовить только два элемента: прижим и упор) и низкие затраты на изготовление.

Причем качество самодельной струбцины ничем не хуже, чем у слесарных трубных струбцин, изготовленных на производстве.

Считаю, что это отличный вариант для домашней мастерской. Можно даже на заказ делать, благо что все необходимые материалы всегда можно найти и купить за копейки на металлоприемке.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

1. Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
2. Пластины шириной 50 миллиметров;
3. Закаленные резьбовые шпильки;
4. Прутки и гайки для червячного механизма;
5. Сварочный аппарат, который поможет в изготовлении необходимых устройств;
6. Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

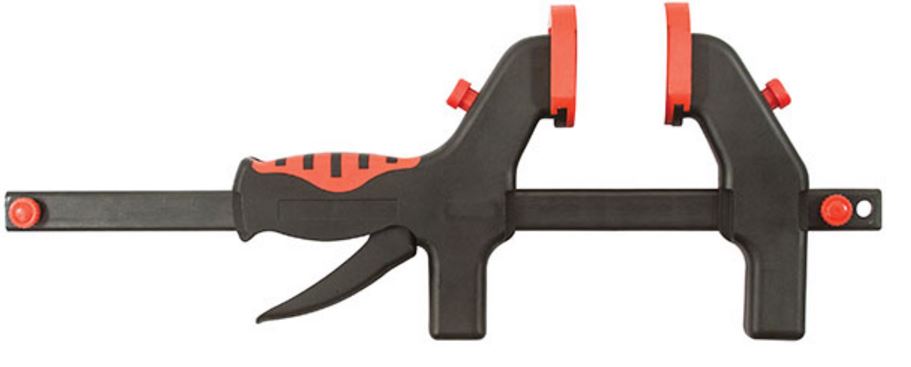

Струбцина быстрозажимная своими руками

Быстрозажимной струбциной можно произвести фиксацию изделия для обработки молниеносно. Такие модели не оснащены ходовым винтом, или он выполняет второстепенную функцию: задаёт требуемую ширину или толщину деталей, которые требуется обработать.

Основой в них является рычажный зажим. Чтобы зафиксировать такую струбцину на детали, нуждающейся в обработке, не потребуется закручивать винт. Нужно лишь нажать на подвижный упор сверху, чтобы прочно прижать деталь. Так же легко можно и освободить предмет. Стоит только надавить вновь сверху на упор, и зажатый предмет освободится.

Самодельную быстрозажимную струбцину можно тоже изготовить в собственной мастерской. Для этого понадобятся два деревянных бруска, мебельная гайка с фиксатором для дерева, 4 прочные шпильки из закалённой стали, 4 шайбы для упора, 4 гайки, резьба которых соответствует резьбе шпилек.

Самодельные быстрозажимные струбцины бывают также пружинные. Струбцину можно сделать из стальной профильной трубы, пластины стальной, прутка стального, удлинённой и барашковой гайки, длинного болта, 2 увеличенных шайб, проволоки пружинной, тонкой стальной проволоки, обрезков доски. Что касается оборудования, то понадобятся такие инструменты как болгарка, шуруповёрт, диск отрезной и диск лепестковый для зачистки, станок для сверления и сварочный аппарат, штангенциркуль, рулетка, карандаш и угольник.

Сначала от стального квадрата нужно отрезать небольшой кусок, а затем соединить детали под прямым углом сварочным аппаратом. Швы зачистить. Затем отрезается кусок профильной трубы и кусок стального прута. Все части соединяются между собой и с удлинённой гайкой.

Следующий шаг – изготовление губок. Материалом для них берётся профильная труба. На ней наносится разметка, и вырезаются 2 детали. В них проделываются отверстия. Болт вставляется в гайку. Затем отверстия просверливаются в корпусе. С ними соединяются отверстия в губках, и вставляются заклёпки из стальной проволоки.

Из шайбы изготавливается упор для пружины: в ней вырезается квадратное отверстие, а затем она приваривается к заготовке. Надевается пружина, и приваривается шайба. Срезается шляпка болта, в основании сверлится отверстие. Приваривается барашковая гайка с противоположной стороны.
