Как сделать светодиодную лампу

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Есть и такие приборы, но ремонту они не подлежат

Типы светодиодов

За счёт различных подходов к сборке полупроводниковых чипов удалось создать следующие разновидности светодиодных излучателей:

• DIP – светодиодные лампы, изготавливаемые на основе кристалла с размещённой сверху линзой и двумя подводящими проводниками. Этот вариант наиболее распространён на практике и используется для организации подсветки в различных световых устройствах;
• Так называемая «Пиранья», частично напоминающая предыдущую конструкцию, но имеющая четыре вывода. Увеличение числа контактов повышает её надёжность и способствует улучшению отвода тепла (смотрите рисунок ниже);

• SMD-светодиодные излучатели могут размещаться на плоских поверхностях, за счет чего удается уменьшить габариты светильника, а также улучшить теплоотводящие свойства. Они выпускаются в самых различных исполнениях и применяются в современных источниках светового излучения;
• Изделия, изготавливаемые по СОВ технологиям, согласно которым чип впаивается непосредственно в плату. За счет такого устройства полупроводниковый лед переход надёжно защищается от окисления и перегрева. Одновременно с этим существенно повышается интенсивность диодного свечения.

Обратите внимание! Особенность перечисленных выше исполнений состоит в том, что в случае перегорания светодиода его придётся менять полностью, поскольку отремонтировать эти изделия путём замены отдельного чипа невозможно. Ещё один недостаток таких светодиодов – их маленький размер, что вынуждает собирать их в группы по несколько штук. Кроме того, встроенный в них кристалл постепенно стареет, вследствие чего яркость лед излучателя со временем снижается

Далее будет рассмотрено устройство светодиодной лампы на 220в

Кроме того, встроенный в них кристалл постепенно стареет, вследствие чего яркость лед излучателя со временем снижается. Далее будет рассмотрено устройство светодиодной лампы на 220в

Ещё один недостаток таких светодиодов – их маленький размер, что вынуждает собирать их в группы по несколько штук. Кроме того, встроенный в них кристалл постепенно стареет, вследствие чего яркость лед излучателя со временем снижается. Далее будет рассмотрено устройство светодиодной лампы на 220в.

Разборка

Решено было продлить срок службы лампочки самым варварским способом. Начну сначала – с разборки.

1. Берем острый нож. Надеваем перчатки, чтобы не порезаться.
2. Кладем лампочку на стол.
3. Вставляем лезвие ножа в микрощель между рассеивателем и средней частью лампы.
4. Они соединены чем-то вроде герметика.
5. Слегка надавливаем сверху на нож и перекатываем лампу.
6. Пара минут, и герметик срезается, а плафон выходит из защелок средней части.
7. Под крышкой покажутся последовательно подключенные светодиоды на плате.
8. Откручиваем 2 винта, отпаиваем. Вырезаем по кругу термоклей.
9. Достаем плату, поддев ножом.
10. За ней находится драйвер, который можно вытащить пальцами. Собственно все, лампочка разобрана.

Устроена она очень просто:

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

• светодиод;
• цоколь;
• драйвер;
• рассеиватель;
• радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.

Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в ток, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Ремонт светодиодных ламп: устройство и электрические схемы различных приборов

Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.

Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.

Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону

Погасли все лампы в ванной комнате: причины и способы устранения

Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.

Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.

При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно

Устранение причин моргания светодиодных ламп

Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.

Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.

Этот индикатор становится причиной моргания светодиодов

Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.

Филаментные лампы – новинка на рынке. Они ремонту не подлежат

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

1. Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.

2. Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
3. Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
4. Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
5. Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

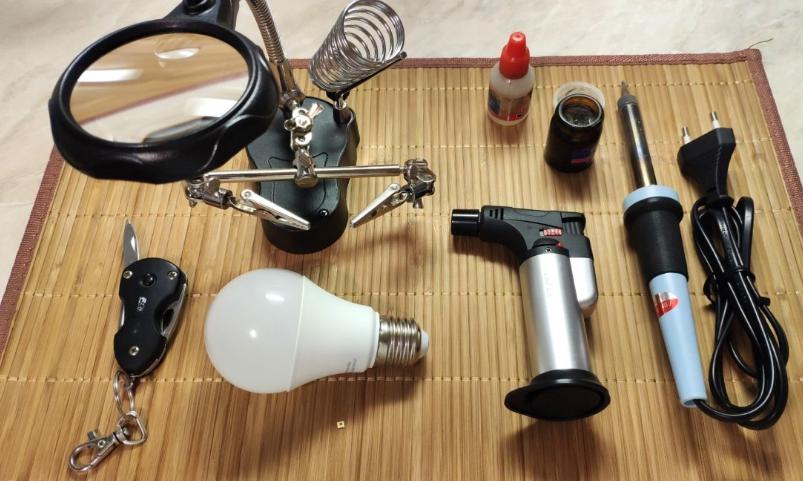

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Светодиодная лампа своими руками: переделываем энергосберегающую лампочку

Для начала давайте разберемся с вопросом, что нам потребуется для осуществления этого «безнадежного» мероприятия. В принципе, не так уж и много.

1. Старая энергосберегающая лампа (сгоревшая подойдет идеально).
2. Кусок одностороннего стеклотекстолита для пайки деталей. В принципе, можно обойтись без него, только в этом случае придется крепко поразмыслить над вопросом, как крепить светодиоды?

3. Набор радиодеталей согласно выбранной вами схеме, включая и светодиоды. На мой взгляд, лучше отдать предпочтение наиболее простым деталям – их полно на любом радиорынке, и стоят они сущие копейки. Согласно нашей схеме, которая приведена ниже, понадобится один конденсатор емкостью 0,022Mf и напряжением 400V, сопротивление на 1мОм и пара сопротивлений на 200Ом. Сами же светодиоды дешевле выпаять из ленты – за сравнительно небольшие деньги вы приобретете диоды в количестве, достаточном для освещения всей квартиры.

Смотрим дальше и разбираемся с вопросом изготовления самой схемы. Для начала вырезаем из текстолита круг диаметром 30мм, как указано на приведенном ниже рисунке и рисуем на нем дорожки с помощью женского лака для ногтей. Пока он сохнет, займемся немного химией и изготовим растворитель для меди – понадобится медный купорос и обыкновенная поваренная соль. Из этих ингредиентов делается водный раствор в пропорции 1:2 (к примеру, столовая ложка купороса и две таких же ложки соли). Все это разводится теплой водой, в которую помещается будущая плата. На следующий день вся медь с текстолита исчезнет и останется только та, которая была защищена лаком.

Светодиодная лампа своими руками схема

Теперь остается только паять. Но перед этим при помощи растворителя удаляем лак и пролуживаем все дорожки. Далее миллиметровым сверлом в местах установки деталей сверлим отверстия. Теперь можно паять схему в полном объеме. Если вы умеете пользоваться паяльником, то сборка светодиодной лампы 220V своими руками, а вернее схемы ее драйвера, не займет и получаса.

Светодиодная лампа фото

Теперь поговорим о сборке. Для начала необходимо разобрать старую лампу. Возиться с ней не нужно – оптимальным вариантом будет пропилить полотном по металлу по периметру у самого конца ее пластиковой части. После этого удаляем все существующие внутренности, за исключением проводов, идущих от цоколя лампы. Снова берем паяльник в руки и припаиваем изготовленную схему к проводам, идущим от цоколя старой энергосберегающей лампы. Вот, в принципе, и все – остается только закрепить плату со светодиодами внутри пластика и все готово, можно испытывать! Кстати, плату можно просто приклеить, например, термоклеем, который быстро застывает.

Как сделать светодиодную лампу

Схемы светодиодных ламп

Прежде всего, следует выработать вариант сборки. Существует два основных способа, каждый из которых имеет собственные плюсы и минусы. Ниже мы рассмотрим их подробнее.

Вариант с диодным мостом

Схема включает четыре диода, которые подключаются разнонаправленно. Благодаря этому мост приобретает возможность трансформировать сетевой ток в 220 V в пульсирующий.

Происходит это следующим образом: при проходе по двум диодам синусоидальных полуволн, они изменяются, что вызывает потерю полярности.

При сборке к плюсовому выходу перед мостом подключается конденсатор; перед минусовой клеммой – сопротивление на 100 Ом. Еще один конденсатор устанавливается позади моста: он понадобится для сглаживания перепадов напряжения.

Изготовление светодиодного элемента

Наиболее простым способом создания LED светильника является выполнение источника света на основе сломанного светильника. Необходимо проверить работоспособность обнаруженных деталей, что можно сделать с помощью аккумулятора на 12 V.

Неисправные элементы нужно заменить. Для этого следует распаять контакты, убрав перегоревшие элементы, поставить на их место новые

При этом важно соблюдать чередование анодов и катодов, которые крепятся последовательно

Если требуется поменять лишь 2-3 штуки чипа, достаточно просто припаять их на участки, где ранее находились вышедшие из строя компоненты.

При полной самостоятельной сборке нужно соединять в ряд по 10 диодов, соблюдая правила полярности. Несколько выполненных цепей припаиваются к проводам.

При изготовлении лампы можно воспользоваться платами со светодиодами, которые можно найти в перегоревших устройствах

Важно лишь проверить их работоспособность. При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя. При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя

При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя

Приспособления для более мягкого света

Чтобы избежать мерцания, свойственного LED-светильникам, описанную выше схему можно дополнить несколькими деталями. Таким образом, она должна состоять из диодного моста, резисторов на 100 и 230 Ом, конденсаторов на 400 нФ и 10 мкФ.

Чтобы защитить устройство от перепадов напряжения в начале схемы помещается резистор в 100 Ом, за которым впаивается конденсатор 400 нФ, после него устанавливается диодный мост и еще один резистор на 230 Ом, за которым идет собранная цепочка светодиодов.

Приборы с резисторным сопротивлением

Подобная схема также вполне доступна начинающему мастеру. Для ее выполнения требуются два резистора 12k и две цепочки из одинакового числа светодиодов, которые припаиваются последовательно с учетом полярности. При этом одна полоса со стороны R1 подсоединяется катодом, а другая – с R2 – анодом.

Выполненные по этой схеме светильники имеют более мягкий свет, поскольку действующие элементы зажигаются по очереди, благодаря чему пульсация вспышек почти незаметна невооруженному глазу.

Устройства успешно применяются в качестве настольной лампы и в других целях. Для создания оптимального освещения специалисты рекомендуют применять ленты из 20-40 диодов. Меньшее количество дает небольшой световой поток, соединение большего числа элементов технически довольно сложно выполнить.

Материалы для самостоятельной сборки

Многокристальные светодиоды HK6

Делать самостоятельно источник света на диодах можно при помощи таких материалов:

• цоколя от сгоревшей люминесцентной лампочки;
• LED-элементов с силой тока 100-120 мА и напряжением 3-3,3 В – понадобится лента или отдельные светодиоды НК-6;
• диодного моста или диодов-выпрямителей с маркировкой 1N4007;
• предохранителя из цоколя сгоревшего источника света;
• конденсатора – параметры зависят от схемы сборки и числа светодиодов;
• пластикового каркаса для крепления светодиодов;
• суперклея или жидких гвоздей;
• электролитов и драйверов.

Составляйте список материалов заранее.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Преимущества самодельной лампы

В магазине можно найти множество видов ламп. Каждый тип имеет свой недостаток и преимущество. Лампы накаливания постепенно сдают свои позиции из-за высокого потребления энергии, низкой светоотдачи, несмотря на высокий индекс цветопередачи. По сравнению с ними люминесцентные источники света — настоящее чудо. Энергосберегающие лампы — их более современная модернизация, позволившая применять преимущества люминесцентного света в самых распространенных светильниках, с цоколями Е27, лишенная неприятного мерцания старых представителей этого семейства.

Но и у ламп дневного света есть недостатки. Они быстро выходят из строя из-за частого включения-выключения, к тому же содержащиеся в трубках пары ядовиты, а сама конструкция требует специальной утилизации. По сравнению с ними лампа на светодиодах (LED) — вторая революция в области освещения. Они ещё более экономичны, не требуют особой утилизации и работают в 5–10 раза дольше.

У светодиодных ламп есть один, но существенный недостаток — они самые дорогие. Чтобы снизить этот минус до минимума или обернуть его в плюс, потребуется соорудить её из светодиодной ленты своими руками. При этом стоимость источника света становится ниже, чем у люминесцентных аналогов.

Самодельная светодиодная лампа обладает рядом преимуществ:

• срок службы устройства при правильной сборке составляет рекордные 100 000 часов;
• по эффективности ватт/люмен они также превосходят все аналоги;
• стоимость самодельной лампы не выше, чем у люминесцентной.

Разумеется, есть один недостаток — отсутствие гарантий на изделие, который должен компенсироваться точным соблюдением инструкций и мастерством электрика.

Это интересно: Как подключить фотореле для уличного освещения к фонарю: советы экспертов

Что такое светодиодные лампы и их преимущества

Востребованным и практичным вариантом освещения являются светодиодные приборы. Они представляют собой полупроводниковые устройства, которые внешне похожи на обычные лампы накаливания. Внутри корпуса находится полупроводниковый материал, в котором осуществляется движение электронов. В результате появляется поток света высокой интенсивности. При этом в лампе присутствует светодиод, который является генератором освещения.

Светодиодная лампа имеет простую конструкцию

Преимущества светодиодов

Светодиодная лампа на 220 В имеет ряд преимуществ по сравнению с другими вариантами осветительных приборов. Это делает устройство востребованным для освещения любых помещений.

Преимущества светодиодных ламп заключаются в следующем:

• при изготовлении своими руками лампы имеют низкую стоимость;
• экономичность потребления электроэнергии;
• интенсивное освещение;
• отсутствие нагрева воздуха;
• экологичность и безопасность;
• длительный срок службы.

Недостатком этого вида приборов освещения является высокая стоимость. При этом изделия экономичны и их легко изготовить своими руками. Поэтому многие пользователи прибегают именно к такому решению, для осуществления которого не требуется сложный инструмент и профессиональные навыки.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Модель на основе энергосберегающей лампочки

Вам потребуются:

• неисправная энергосберегающая лампочка;
• кусок стеклотекстолита;
• резисторы;
• конденсатор;
• светодиоды;
• вспомогательные материалы: соль поваренная, лак д/ногтей, медный купорос;
• инструменты: паяльник, дрель.

Пошаговая инструкция

1. Вырезать стеклотекстолитовую плату в форме круга d=3 см.
2. Используя лак для ногтей, нанести чертеж схемы на плату.
3. Растворить в теплой воде 1 ст. л. медного купороса и 2 ст. л. соли.
4. После застывания лака положить плату в полученный раствор на одни сутки. В результате реакции исчезнет медное покрытие платы, за исключением чертежа, защищенного лаком.
5. Ацетоном снять лак с платы и пролудить дорожки.
6. Просверлить дрелью отверстия согласно чертежу.
7. Спаять все элементы драйвера.
8. Разобрать старую энергосберегайку, оставив лишь проводки, идущие от цоколя.
9. Установить в цокольной части плату, спаять провода, закрепить плату клеем.

Начнем, пожалуй, с преимуществ

По сути их всего лишь два. Первое: это действительно уменьшенное энергопотребление, приблизительно в десять раз меньше в сравнении с лампой накаливания. Во вторых — длительность их службы (по словам производителей). Светодиодная лампа выдерживает около ста тысяч часов работы, это почти одиннадцать полных лет непрерывного свечения, что, согласитесь, привлекательно для экономии. Как бонус можно назвать их безвредность и простую утилизацию в связи с отсутствием ртути в составе, но все это относительно, и еще неизвестно есть ли в составе какие-либо другие вредные вещества, о которых не упоминается производителями.

Почему LED-лампы ломаются

Прежде, чем начать ремонт лампочки, стоит разобраться, почему перегорают светодиодные светильники. В первую очередь сбой в работе любого светового прибора стоит искать в перепадах напряжения. Если в вашем жилище есть такая проблема, то нужно не ремонтировать лампочку, а устанавливать стабилизатор.

Неприятные последствия перепадов напряженияИсточник electrik-domoy.ru

При установке новых светодиодных лампочек нужно помнить о хорошей вентиляции. Если она будет недостаточной и образуемое при работе прибора тепло не будет регулярно выводиться, может наступить перегрев. В таком случае нужно присмотреться к светильнику: при слишком закрытой конструкции вентиляция не будет обеспечиваться, тогда придётся покупать другое осветительное устройство.

Ещё одной распространённой ошибкой при обустройстве электропроводки в помещении является неправильное размещение проводов или неверный расчёт их сечения. Если нет возможности поменять проводку, правильным решением в таком случае будет разгрузка линии освещения путём выбора другой, менее мощностной лампочки.

Также поломке ЛЕД-лампочки способствует неправильный выбор степени IP, то есть защиты от внешних воздействий. Если лампа подвергается влиянию повышенной влажности, пыли, её корпус испытывает удары, необходимо подумать о выборе соответствующих окружающей обстановке осветительных приспособлений. Теперь, когда вы знаете, почему перегорают светодиодные лампы, можно приступать к их ремонту.

Светодиодная лампа будет работать хорошо, если правильно её подобратьИсточник multiwood.ru

Кроме указанных выше вариантов неправильной эксплуатации, светодиодные лампочки могут выходить из строя по причине наличия заводского брака. Ещё одной неявной причиной сгорания LED-лампы является подключение её к выключателю с подсветкой. Выхода из такой ситуации два: если в конструкции светильника (например, люстры) есть ещё лампочки, нужно хотя бы одну из них поменять на обычную. Второй вариант решения такой проблемы – замена выключателя.

При поломке лампы чаще всего повреждается конденсатор, размещающийся в блоке питания вместе с резисторами и диодным мостом, или один из светодиодов. В случае использования при производстве лампы дешёвых, не соответствующих номинальному напряжению элементов, а также при некачественных паяных соединениях вся конструкция может сломаться после всего лишь нескольких циклов включения/выключения.

Характеристики

К основным характеристикам излучающих диодов относят:

• рабочий ток – значение силы тока, при котором лампа работает стабильно;
• напряжение – питание, которое нужно для работы устройства;
• мощность – важный показатель, который нужен при выборе блока питания;
• цветовая температура – оттенок свечения, бывает теплым, нейтральным и холодным;
• световой поток – количество света на 1 кв.м.;
• угол рассеивания – определяет площадь, на которую будет направлено освещение.

Также к характеристикам относят размер кристалла.

Расчет необходимой яркости

Прежде чем покупать светильники, определите какая яркость потребуется. Этот параметр должен учитывать площадь комнаты, ее назначение, какую функцию будут выполнять светильники. По нормам на 1 кв.м. гостиной должно быть 300-400 Люкс света, для кухни и спальни около 250 Люкс, для прихожей 100 Люкс.

Управление светом

Управлять яркостью освещения можно различными способами. К ним относятся:

• изменение числа диодов;
• изменение тока, протекающего через диоды;
• при помощи регулятора мощности.

Можно приобрести лампу с регулятором света. С ее помощью можно регулировать яркость подсветки.

Материалы для изготовления самоделки

Помимо корпуса, для создания лампы потребуются и другие элементы. Это, прежде всего светодиоды, которые можно приобрести в виде LED-лент или отдельных элементов НК6. Сила тока каждой детали равна 100-120 мА; напряжение 3-3,3 V.

Сборка некоторых схем предполагает использование дополнительных звеньев, например, драйвера, поэтому набор компонентов для каждого конкретного случая рассматривается отдельно

Необходимы также выпрямительные диоды 1N4007 либо диодный мост, а также предохранители, обнаружить которые можно в цоколе старого прибора.

Понадобится и конденсатор, емкость и напряжение которого должны соответствовать используемой электросхеме и количеству использованных в ней LED-элементов.

Если не используется готовая плата, нужно подумать о каркасе, к которому крепятся светодиоды. Для его изготовления подойдет теплоустойчивый материал, не являющийся металлом и непроводящий электрический ток.

Как правило, подобную деталь выполняют из прочных пластиков или плотного картона. Для крепления светодиодных элементов к каркасу понадобятся жидкие гвозди или суперклей.

Выводы и полезное видео по теме

Как устроены драйвера для светодиодов, каковы их особенности и функции, можно узнать из представленных ниже видеороликов.

Разбор схемы ЛЕД-лампы MR-16:

Схема драйвера для самостоятельной сборки ламп мощностью до 15Вт:

Как выглядит и действует драйвер FT833A:

Самоделка из подручных элементов:

Сейчас на коммерческих интернет-площадках можно приобрести наборы и отдельные элементы для сборки осветительных приборов различной мощности.

При желании можно отремонтировать вышедшую из строя LED-лампу или доработать новую, чтобы получить лучший результат. При покупке рекомендуем тщательно проверять характеристики и соответствие деталей.

У вас остались вопросы после прочтения изложенного выше материала? Или вы хотите добавить ценные сведения и другие схемы лампочек, исходя из личного опыта ремонта led ламп? Пишите свои рекомендации, добавляйте фото и схемы, задавайте вопросы в блоке комментариев ниже.

Похожие записи:

Лобзиковый станок из компрессора от холодильника (с масляной ванной) Как правильно установить чугунную ванну: варианты крепления, советы по заносу и выравниванию Что можно сделать из старой стиральной машины Простые бантики из лент своими руками для резиночек или заколок Как опрыскивать помидоры йодом от фитофторы в теплице? Пинпоинтер малыш fm2: характеристики, схема, инструкция по сборке, тесты, отзывы, сравнение с другими моделями
