Как сделать светодиодный светильник своими руками: работа, советы, расчёты

Содержание

Светодиодные светильники на различной основе

Свет светодиодов

Экономный вариант светодиодного светильника можно сделать своими руками на базе сгоревшей лампы. Для этого ее необходимо аккуратно разобрать перегоревшую лампу, не повредив цоколь и провести его чистку и обезжиривание. В цоколе размещаем защитный резистор на 100 Ом и два конденсатора по 220 нФ, рабочее напряжение которых составляет 400 В, конденсатор на 10 мкФ, отвечающий за отсутствие мерцания, выпрямитель (диодный мост) и светодиоды в соотношении 1 (красного свечения) к 3 (белого). Составные части схемы соединяем пайкой и изолируем монтажным клеем, заполняя все пространство цоколя между частями схемы и закрепляя их.

Кроме обычной лампы для создания светодиодного светильника своими руками используется галогенная лампа.

Галогенная лампа

Для сборки светильника на галогенной лампе необходимы следующие составные части:

схема сборки, которую можно составить самостоятельно или взять из интернета;
светодиоды;
неработающая галогенная лампа;
быстросохнущий клей;
медный провод;
паяльник и припой;
алюминиевая подложка толщиной 0,2 мм, которая будет заменять радиатор;
резисторы;
дырокол.

Правильный расчет подсветки: мощность, спектральный диапазон

Если вы решили сделать светодиодный светильник для аквариума своими руками, то нужно провести правильный расчет мощности ЛЕД-кристаллов. Ведь от этой характеристики зависит жизнь водных обитателей. По стандарту, суммарная мощность подсветки должна находится в пределах 1 – 2 Вт. Однако объем аквариума в литрах может достигать от 20 до 2000. Осветить комнатный водоем большого размера диодным светильником с такой мощностью будет тяжелее.

Как правило, для организации системы освещения аквариумов используют кристаллы на 0.2 Вт. Чтобы определить количество ламп можно использовать сложные формулы или онлайн-калькуляторы. Но на практике для резервуара объемом 200 л нужна лента с 30 кристаллами или от 25 до 45 лампочек (мощность каждого элемента около 3 Вт).

Многие аквариумисты пользуются формулой – 0.5Вт/1л. Однако она тоже не совсем точная. Если аквариум высокий, то свет просто не достанет до дна, это можно заметить даже визуально.

Жизнедеятельность водных обитателей зависит еще и от спектра и цветовой температуры. Нередко начинающие аквариумисты используют для подсветки резервуара лампочки желтого, синего, зеленого цвета. Это выглядит эффектно, но обитатели аквариума страдают, нарушается фотосинтез водорослей.

Опытные аквариумисты советуют покупать лампочки, в спектре которых преобладают сине-фиолетовые или красно-оранжевые лучи.

Как сделать драйвер для светодиодного светильника своими руками?

Драйвер можно изготовить из старой телефонной зарядки. Необходимо только внести небольшие изменения в микросхему. Такой самоделки хватит для питания 3 светодиодов мощностью по 1 Вт. Рассмотрим пошагово сборку драйвера из телефонной зарядки:

Снимите корпус с зарядного устройства.
С помощью паяльника уберите резистор, ограничивающий напряжение, подаваемое на телефон.
На место отпаянного резистора поставьте подстроечное сопротивление. Установите на нем 5 000 Ом.
Припаяйте к выходному каналу последовательно светодиоды.
Отпаяйте входные каналы и припаяйте вместо них шнур для подключения к электросети 220 В.
Проверьте работоспособность схемы, выставив с помощью регулятора на резисторе такое напряжение, чтобы диоды горели ярко, но не меняли цвета.

Драйвер можно собрать и с нуля. Для этого понадобится паяльник, тестер, провода и интегральный стабилизатор КР142ЕН12А (либо зарубежный аналог – LM317), который можно приобрести в любом специализированном магазине рублей за 20.

Параметры покупной микросхемы – напряжение 40 В и ток 1,5 А. В нем имеется встроенная защита от перегрузки, перегрева и короткого замыкания. Микросхема стабилизирует напряжение, а драйвер выравнивает ток, поэтому понадобится внести изменения в стандартную схему подключения микросхемы.

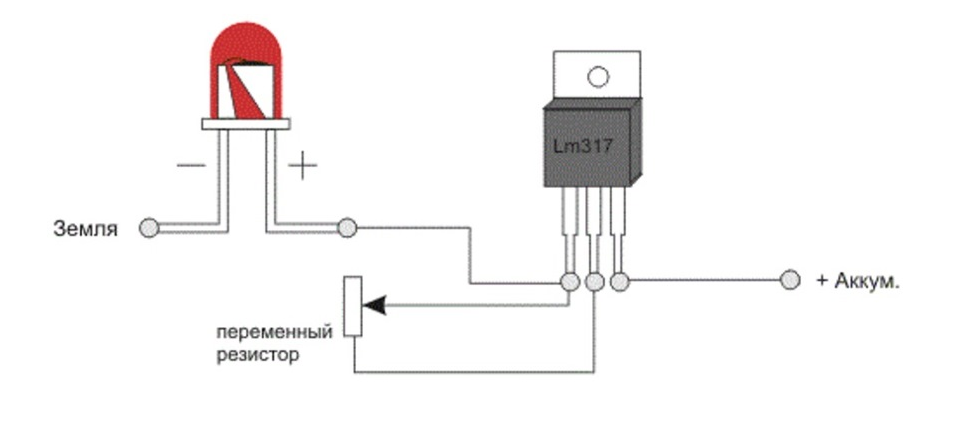

Драйвер на интегральном стабилизаторе:

В задачу микросхемы в данном случае входит регулирование, благодаря которому ток будет поддерживаться на необходимом уровне. Величина тока определяется сопротивлением резистора R1. Его номинальное значение рассчитывают по формуле: R = 1,2/I, где:

R – сопротивление, Ом;
I – ток, А.

Порядок сборки драйвера:

Соберите стабилизатор тока на 9,9 В с током 300 мА. Тогда R1 =1,2/0,3= 4 Ом. Мощность резистора – от 4 Вт. Можно взять резисторы, которые применяются в телевизорах. Их также можно купить в магазинах. Мощность этих элементов – 2 Вт, сопротивление – 1-2 Ом.
Соедините резисторы последовательно. Их сопротивление сложится и будет равно 2-4 Ом.
Прикрепите микросхему на радиатор и подключите к выходу драйвера цепь из последовательно соединенных диодов. Соблюдайте полярность при подключении светодиодов.
На вход подайте постоянное напряжение 12-40 В (прибор рассчитан на 9,9 В, поэтому берём с запасом). Превышать предельное значение не стоит – микросхема может сгореть. Подаваемое напряжение может быть не стабилизированным. Можно воспользоваться автомобильным аккумулятором, блоком питания от ноутбука или понижающим трансформатором с диодным мостом. Подключите драйвер, соблюдай полярность – работа сделана.

Благодаря драйверам удается не только улучшить работу светодиодных светильников, но и обеспечить их долгую, бесперебойную работу. Учитывая стоимость led-светильников, применение драйверов становится экономически выгодным решением.

Идеи для создания светильников

Преимуществом идеи является то, что светильник можно установить стационарно, а также подвесить на потолок. Творчество подрастающего поколения весьма кстати – их шедевры станут хорошими абажурами, а в качестве источника света лучше всего применить мощные светодиоды или небольшую светодиодную матрицу.

Процесс изготовления абсолютно прост, основой для крепления элемента света и абажура станет пластиковая крышка. Источник света крепите при помощи клеевого пистолета, абажур можно зафиксировать клеем.

Чтобы светильник стал гирляндой, проделайте отверстия и соберите плафоны на нить.

Для реализации следующей идеи вам понадобятся деревянный брус, три болта с гайками длиной 40 мм, ножовка по металлу, патрон под лампу и электрический кабель с вилкой. Размер конструкции выбирается исходя из ваших требований.

Абажур можно изготовить самостоятельно или перетянуть уже имеющийся. В качестве каркаса лучше использовать стальную проволоку. Материал для обтяжки используйте любой, вся светодиодная техника излучает достаточно малое количество тепла, поэтому риск возгорания минимален.

Неподвижные элементы конструкции смазываются клеем ПВА и устанавливаются в зажим в неподвижном состоянии до полного высыхания, в теплом месте достаточно будет одних суток.

Шарнирная часть выполняется строго по разметке, в противном случае вы испортите заготовку. Тщательно произведите замеры.

Светильник на батарейках получиться сделать из старой коробки. Для этого вам понадобиться прорезать отверстия, через которые свет будет попадать в помещения. Удобнее всего вырез получиться выполнить скальпелем.

Очень красиво смотреться вариант со звездами разного размера. Цвет освещения выбирайте индивидуально.

Такой светильник лучше использовать в качестве дополнительного освещения или как ночник.

Аэрозоль или любой отработанный жестяной баллон можно использовать в качестве основания для укладки светодиодной ленты. Такое решение применяется, чтобы компактно уложить большой метраж на малом участке. Сильный световой поток позволит установить абажур, который направит свет в нужное место. Оформляйте на свое усмотрение.

Чтобы воплотить такую идею в жизнь потребуются основание, трубка и светодиодная лента. Все элементы конструкции собираются абсолютно просто. Такой светильник применяется в качестве ночника. Элементом питания пойдет блок постоянного напряжения 12 В.

Поиск каналов сбыта готовой продукции

Получение прибыли возможно только после реализации готовой продукции

В связи с этим важно постоянно работать над поиском каналов сбыта. Оптовые покупатели светодиодных светильников это:

торговые сети, гипермаркеты;
оптовые базы светотехники (посредники между производителем и конечным покупателем);
учреждения – больницы, предприятия, школы.

Создание собственного сайта позволит быстрее найти заинтересованных в покупке товара лиц. На интернет-ресурсе содержится полная информация о продукции, её характеристиках, производстве. Придётся вкладывать часть денежных средств в продвижение сайта, настраивать рекламу в Яндекс Директ. Для этого лучше нанять грамотного специалиста.

Разновидности

Существует не так уж и много вариантов того, как может выглядеть световое панно. В основном это конструкции с подсветкой, освещающей либо всю площадь полотна, либо выделяющей свечением определенные ее участки. По конструктиву и возможностям все подобные предметы декора можно разделить на несколько групп:

Рисунки, нанесенные на прозрачное основание и подсвеченные изнутри по всей площади.
Готовые картины с внешней подсветкой.
Созданные своими руками композиции.

При этом, светящаяся картина на стену может быть сделана своими руками с использованием самых простых материалов и приспособлений. Если у вас есть готовый рисунок, который хотелось бы оформить необычным образом, он станет идеальной основой для такого декора. Можно использовать и другие решения, о которых поговорим далее.

Деревянные осветительные приборы

При оформлении помещения под старину, отличным решением будут светильники из дерева. Работа предстоит не легкая, но конструкции получаются красивые и уникальные.

Дерево – это идеальный вариант создать уличный светильник своими руками. Например, который будет стоять у входной двери, создавая атмосферу уюта и тепла.

Создание конструкции из спилов ствола:

Ножовкой распиливают дерево пластами 2 см (8 штук), а два элемента сделать потолще;
В центре полученного блина делается круглое отверстие по ширине трубки, на которой будут держаться все элементы;
На всех остальных частях должны такие же отверстия получиться, их хорошо отшлифовывают;
На двух больших пластах делают в середине выемки наполовину;
Затем промазывают каждый круг клеем для укрепления и оставляют высыхать;
Следующий этап – это покрытие элементов лаком;
Выбирают матовую трубку, на которую надевают полученные блины, делая между ними небольшое отступ;
В трубку вставляют светодиодную ленту.

Низ и верх будут завершать толстые круги из дерева. Теперь остается только найти место для установки светильника. Если через некоторое время лента перестанет работать, то ремонт светодиодного светильника провести очень просто. Надо снять верхний круг из дерева и заменить ленту.

Схемы подключения светодиодных светильников

Светодиодный светильник своими руками подключается к сети электропитания двумя способами. Первый способ подразумевает использование драйвера в качестве источника питания, а второй – блок питания.

Если требуются автономность и мобильность, вам нужен светильник на батарейках. В таком случае в корпусе устройства должен быть отсек для элементов питания. Лучше применить рамку от старого нерабочего электроприбора, используя посадочные места под батарейки.

Самодельный светильник на светодиодах. В качестве элемента света – светодиодная лента. Источник питания – блок питания постоянного напряжения.

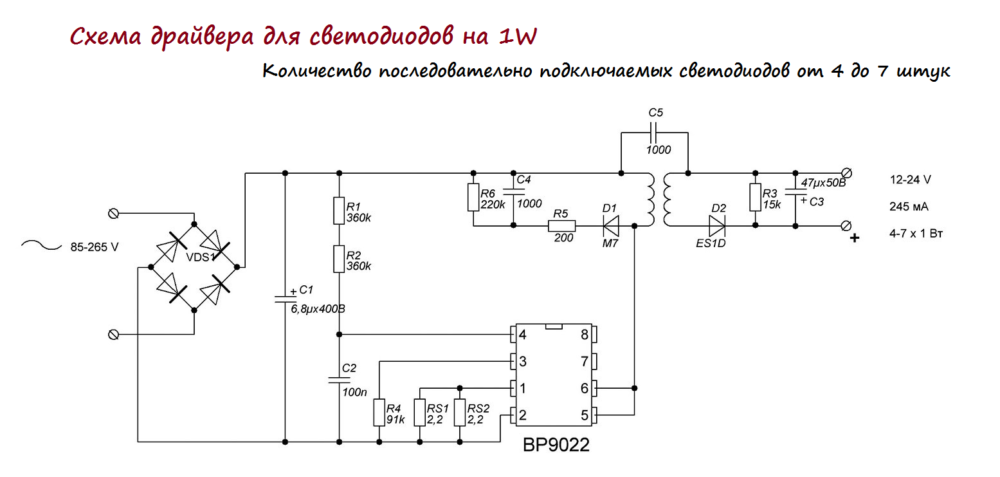

Драйвер

Светодиод является нелинейной нагрузкой, его электрические параметры меняются в зависимости от условий работы. При использовании драйвера не требуется применение токоограничивающего резистора, все драйвера имеют заводское значение по силе тока, по этому показателю подбирается количество светодиодов в цепи.

В зависимости от диапазона напряжения, в котором работает драйвер, подбирается количество светодиодов, которые соединены последовательно, таким образом, подключение осуществляется параллельно последовательным методом.

Блок питания постоянного напряжения.

Особенность драйвера — он всегда выдаёт одинаковый ток с выходного фильтра вне зависимости от величины и колебаний входного напряжения. Изготавливают их на базе транзисторов либо микросхемы.

Блок питания

Блок питания имеет только расчетное напряжение на выходе, розжиг светодиода осуществляется благодаря включению в цепь резистора, который предохраняет светодиод от перегорания. Когда перегорает резистор, светодиоды, установленные в модуле, могут полностью выйти из строя.

Если вы не хотите рассчитывать цепь с драйвером, то лучше используйте блок питания и светодиодную ленту

В таком случае необходимо обратить внимание на мощность ленты и блока питания, создав запас 20% в пользу блока питания

Драйвер для питания светодиодной линейки.

Драйверы используются только для подключения светодиодов и являются основой всех светодиодных ламп

Важно отметить, что драйвер рассчитан на работу в определенной цепи, в качестве источника питания с другими светодиодами он не подойдёт. К блоку питания можно подключить любые светодиоды, главное чтобы в цепи был установлен токовый резистор, а потребляемая мощность светодиодов не превышала пиковое значение мощности блока питания

Использование резисторного сопротивления

У светодиодов существует одна негативная особенность – пульсация (регулярное мерцание). Чтобы побороть этот фактор и сделать свет более мягким, необходимо использовать дополнение в схеме электропитания.

Для этого используются сопротивление и конденсатор. Светильники, оснащенные дополнительным сопротивлением, имеют более мягкий свет, это благоприятно сказывается на органах зрения человека.

Реализовать данную схему сможет даже начинающий мастер. В цепь с последовательно соединёнными светодиодами устанавливается дополнительное сопротивление на 8-12 кОм.

Для смягчения света используется схема подключения с линейным стабилизатором.

Расчет и принцип работы драйвера с гасящим конденсатором

Чтобы оснастить уже имеющиеся люстры и прочие светильники в квартире дешевым источником светодиодного света можно применить схему драйвера с гасящим конденсатором.

Главная его особенность – низкое потребление энергии. Собирая блок своими руками, каждый убедится, что он достаточно прост и в нем нет ничего лишнего, в том числе стабилизатора. Применяемые диоды не выделяют много тепла, поэтому в устройстве также отсутствует радиатор.

Единственный минус такой схемы – прямое подключение к сети 220В. Это значит, что если будут постоянные перебои напряжения, светильник станет постоянно мигать. Чтобы собрать подобный драйвер, потребуется подготовить исходные материалы:

Макетная плата.
Одно-двухваттные резисторы.
Предохранители.
Конденсаторы 47 mF на 500 В.
Диодные мосты типа КЦ405А.
Конденсаторы пленочные на 600 вольт (можно взять больше).

Если светодиодный светильник изготавливается для потолочной люстры под стандартный патрон, в качестве базы можно взять цоколь от перегоревшей экономной люминесцентной лампы. Для этого нужно своими руками, лучше вне помещения, аккуратно отсоединить лампу.

Схема

Работы схемы конденсатора, изготовленного своими руками, подчиняется следующему алгоритму:

Резистор (обозначаемый на схеме R1) снижает скачки в сети до момента стабилизации схемы. На это уходит порядка одной секунды. Его параметры – сопротивление 50-150 Ом, мощность – 2 Вт.
Резистор (на иллюстрации R2) поддерживает работу конденсатора-балласта – разряжает его, когда питание отключается. На практике это полезно для того, чтобы в случае необходимости проведения ремонта своими руками, мастер не подвергался действию электричества. Помимо этого, он препятствует образованию токового броска при не совмещении первой полуволны переменного сетевого тока с полярностью конденсатора.
С1 непосредственно гасящий конденсатор. Это главный элемент схемы светодиодного светильника на основе ленты или ламп. Его функция – фильтрация тока. С его помощью (варьируя параметр мощности) можно задать любое значение силы тока в цепи. Так, для диодов, приведенных в качестве основы (см. выше) его значение не долго превышать 20 мА при пиковом напряжении.
Дальше по схеме включается диодный мост.
С2 (конденсатор электролитического типа) предотвращает ламповое мерцание. Кроме того, благодаря медленному разряжению электролита светильник затухает не немедленно, а постепенно.

Основы расчета

Чтобы правильно рассчитать конденсатор, необходимо воспользоваться следующей формулой: I = 200*C*(1.41*U cети — U led): I – ток цепи (А); цифра «200» — постоянная, полученная умножением частоты тока 50 Гц на «4»; значение «1.41» — еще одна постоянная; С – емкость гасящего конденсатора, выраженная в фарадах; U cети – напряжение в используемой сети, обычно 220В; U led – общее падение напряжение на светодиодной полосе или отдельных диодов, например если каждый элемент имеет по 3,3В, то это значение нужно умножить на общее их количество и получится величина U led.

Правило подбора тока цепи (I) достаточно просто. Необходимо подобрать емкость гасящего конденсатора и количество диодов с заданным напряжением так, чтобы искомое значение тока цепи не превышало указанно в параметрах led-элементов. Задавая величину I можно устанавливать яркость свечения. Период времени службы диодов находится от нее в обратной зависимости.

На изображении приведена иллюстрация схемы типичного драйвера с гасящим конденсатором.

Светильники в корпусе

Светодиодная лента

Простейшую лампу можно сделать своими руками, используя светодиодную ленту, которую достаточно закрепить на любой плоской поверхности при помощи двухстороннего скотча. Для большей надежности и расширения функциональных возможностей прибора светодиодную ленту удобно размещать в корпусе от неработающей люминесцентной лампы, длина которой не превышает 30 см.
Такой светильник приспосабливают на высоте не более 80 см над письменным столом, кухонной поверхностью, аквариумом или используют его для декоративной подсветки. Свет лампы прекрасно рассеивается и не утомляет зрение.

Применение светильника

Для изготовления светодиодных светильников подойдут следующие типы лент:

SMD 3528 (60 (4,8 Вт); 120 (7,2 Вт); 240 (16 Вт) светодиодов на погонном 1 метре);
SMD 5050 (30 (7,2 Вт); 60 (14 Вт); 120 (25 Вт).

Плотность светодиодов

Плотность и расположение светодиодов на лентах типа SMD 3528 и SMD 5050

Оптимальным выбором станет LED-лента SMD 5050, параметры которой соответствуют следующим значениям:

угол излучения – 120 градусов;
напряжение питания – 12 В;
ток – 1,2 А/м

Светодиодную ленту с помощью скотча необходимо приклеить к внутренней части корпуса. Для работы можно купить блок питания или собрать своими руками, используя схему, приведенную ниже. Преимуществом самостоятельно собранного блока питания является то, что есть возможность скрыть его в корпусе светильника. Покупной – придется «пристроить» рядом с прибором. В любом случае собранная конструкция будет выглядеть аккуратно и работать экономно, прекрасно освещая рабочий стол.

Электрическая схема блока питания

Лампа своими руками на основе светодиодной ленты по своим параметрам не отличается от покупного варианта. При этом его стоимость выходит значительно ниже, чем стоимость готового изделия.

Преимущество и недостатки самодельной лампы

Специализированные магазины предлагают большой выбор светодиодных аппаратов. Однако порой в ассортименте невозможно найти прибор, отвечающий необходимым параметрам. Кроме того, LED-приборы традиционно отличаются высокой стоимостью.

К недостаткам изделий следует отнести отсутствие гарантии от производителя. Кроме того, при небрежной сборке подобные устройства могут иметь непривлекательный внешний вид

Между тем, вполне возможно сэкономить средства и получить идеальную лампу, выполнив сборку самостоятельно. Сделать это несложно и достаточно будет элементарных технических знаний и практических умений.

Выполненное своими руками LED-устройство имеет ряд значительных преимуществ над приобретенным в магазине аналогом. Они отличаются экономичностью: при аккуратной сборке и использовании качественных деталей период эксплуатации достигает 100 тысяч часов.

Такие приборы показывают высокую степень энергоэффективности, которая определяется соотношением потребляемой мощности и яркости выработанного света. Наконец, их стоимость на порядок ниже, чем фабричных аналогов.

Модернизация галогенной лампочки

LED-элементы. Количество на ваше усмотрение, но желательно не более 22 штук, так как с большим количеством работать трудно.
Перегоревшая галогенная лампочка.
Суперклей.
Медный провод.
Резисторы.
Кусок алюминиевого листа, подойдет обычная пивная банка.
Инструменты: молоток, паяльник, дырокол.

Удалить верхнюю колбу галогенки. Отверткой убрать замазку вокруг штырькового цоколя.
Точными ударами молотка выбить штырьки из гнезд, чтобы выпала старая лампочка.
Исходя из числа диодов, сделать план их расположения и распечатать.
Бумажный трафарет закрепить на алюминиевом листе и дыроколом выбить на нем отверстия.
Скачать в интернете схему подключения диодов в зависимости от их количества.
Установив алюминиевый круг на подставку, вдеть в отверстия светоизлучатели. Для облегчения процесса пайки можно сразу подгибать катодные ножки диодов к анодным других согласно схеме.
Закрепить излучатели света в их посадочных местах суперклеем, избегая его попадания на ножки светодиодов.

После высыхания клея спаять ножки по схеме. При этом по одной минусовой и плюсовой ножке оставить для подключения к питающей сети. Чтобы в дальнейшем не ошибиться в их полярности, можно минусовую немного обрезать.
Спаять резисторы с минусовыми контактами. В итоге должно получиться по шесть плюсовых выводов и минусовых (с резисторами).
Припаять резисторы по схеме.
К оставленным для подключения к питанию двум контактам припаять по куску медного провода, которые станут штырьковым цоколем. Один из них, минусовой, также можно сделать чуть короче, чтобы не спутать полярность. Пространство между ними нужно проклеить, чтобы в дальнейшем не случилось короткое замыкание.
Конструкцию установить на отражатель и приклеить.
Маркером обозначить плюсовой и минусовой контакты. Желательно также отметить уровень напряжения: 12 В.
Проверить работоспособность изделия, подключив его к автомобильному аккумулятору или блоку питания 220/12 В.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

Последовательная;
Параллельная;
Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Изделия из светодиодов своими руками

Не стоит расстраиваться, если под рукой нет готовой светодиодной ленты. Для изготовления светодиодного светильника своими руками достаточно наличия следующих элементов:

Нескольких мощных (по 1 Вт) выводных светодиодов.
Двухстороннего теплопроводящего скотча.
Драйвера (на количество выводящихся светодиодов).
Алюминиевой поверхности, которая будет играть роль радиатора.
Обыкновенного паяльника.

Перед началом работы следует знать некоторые нюансы. Алюминиевая поверхность должна иметь площадь из расчёта 50х50 мм (толщиной не менее 1 мм) на один одноваттный светодиод. Только с данной площадью алюминиевой поверхности светодиод сможет эффективно рассеивать тепло. При несоблюдении данных параметров страшной катастрофы не произойдёт, но светодиод скорее закончит свою деятельность.

Что касается драйвера, то на каждом из них имеется маркировка, которая указывает количество выводимых светодиодов. Случаются ситуации, когда такой маркировки нет. Тогда следует ориентироваться по выходному напряжению устройства. Один мощный светодиод имеет напряжение питания чуть больше трёх вольт. Как вывод – десятивольтный драйвер спокойно «потянет» три светодиода.

Во избежание всяческих конфузов при изготовлении своими руками светодиодного светильника, нужно знать одну вещь. Драйвер может включать в себя фильтр электромагнитных воздействий, а может и не включать. Если после установки и подключения светодиодного светильника начались проблемы с работой телевизора или компьютера, не надо вызывать мастера и готовить деньги. Следует установить такой драйвер, который имеет фильтр. Эти устройства достаточно дешёвые и доступные в продаже.

Изготавливая своими руками светодиодный светильник, важно обезжирить поверхность радиатора спиртовым раствором, после чего аккуратно приклеить к нему теплопроводящий скотч. Очень важно обработать спиртом и основания светодиодов

После этих операций светодиоды устанавливаются на скотч таким образом, чтобы «плюс» находился в соседстве с «минусом» соседнего светящегося устройства. Для большей уверенности светодиоды стоит несколько прижать руками, после чего можно на выводы нанести небольшое количество олова с помощью паяльника.

В завершение работы необходимо сделать припаивание драйвера и подключение светильника. Рекомендуется, чтобы светильник, сделанный своими руками, некоторое время находился в рабочем состоянии. Через несколько минут работы можно дотронуться пальцем до тыльной стороны поверхности. Если алюминий не очень горячий, тогда размеры и толщина радиатора выбраны правильно. Данные показатели говорят о том, что готовый светодиодный светильник можно вставлять в любой корпус, который больше всего нравится.

Такие светильники быстро изготавливаются своими руками, обладают великолепными характеристиками и весьма экономны. Вполне возможен вариант и мощного светильника для основного освещения. Естественно, для этого потребуется соответствующий радиатор и качественный драйвер.

Стеклянная настольная лампа

Для изготовления осветительных приборов в ход идут разные материалы. Отличный ночник получится на основе обычной пустой бутылки. Какого цвета будет стекло, решает каждый сам.

О том, как сделать настольный светильник из такого необычного материала, описано ниже:

Бутылку очищают от бумаги и клея;
С боку в нижней части намечают отверстие под провод;
Место, где будет сверлиться стекло насаживается ободок из пластилина, в него наливают воду для охлаждения;
Просверливают дырку сверлом с алмазным наконечником на малых оборотах;
В пластилиновое кольцо во время работы необходимо наливать воду, чтобы сверло не нагревалось;
Когда отверстие выполнено, следует убрать пластилин, зашлифовать острые края наждачкой;
В дырку просовывают светодиодные гирлянды.

На фото можно увидеть различные формы и конструкции светильника.
