Как сделать светильник своими руками: подробные инструкции
Теперь рассмотрим самые популярные варианты изготовления светильников на основе светодиодных элементов. Разберем подробно, как своими руками сделать их корпус, и какие материалы лучше использовать для настольных и настенных ламп, а также декоративных приборов освещения и некоторых других моделей.
Настольный
Для изготовления своими руками настольного светильника в первую очередь потребуется модернизировать уже имеющий прибор освещения. Для этого нужно:
- Извлечь родной патрон.
- В качестве базы взять цоколь от вышеописанной экономной лампочки и поместить в него, соединяя по схеме, драйвер с гасящим конденсатором.
- В качестве корпуса для светодиодных элементов можно использовать, к примеру, колпачок от дезодоранта подходящего размера.
- По всей его площади просверливаются/пробиваются отверстия подходящего диаметра под 5-миллиметровые диоды (всего около 50-60).
- К остатку цоколя от экономной лампочки корпус прикрепляется на небольшие саморезы к круглому пластиковому основанию диаметром как у колпачка. При этом сама основа крепится на небольшие уголки-подиумы также на крепежные элементы.
- После фиксации и сбора светильник просто вкручивается вместо обычной лампы накаливания в плафон для настольника.
Настенный
Настенный светодиодный светильник может применяться в различных помещениях – ванной и санузле, на кухне и в детской, гостиной и прихожей, коридоре. Процедура изготовления его в форме круглого плафона своими руками выглядит следующим образом:
- Прежде всего необходимо подобрать основание под монтаж диодов. Оно должно быть соразмерно рассеивателю. Например, можно вырезать дно от пластикового строительного ведра.
- Рассчитав необходимое количество диодов (в среднем 100-120), необходимо строго по разметке равномерно проделать отверстия.
- На обратной стороне основания закрепляется драйвер, при необходимости несколько штук.
- Основание с диодами и драйверами обязательно фиксируется к базе плафона на саморезы. Для этого по середине необходимо установить пластиковый или металлический подиум.
- Собранный прибор закрепляется на стену и закрывается рассеивателем.
Распределение проводов
Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.
В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию.
Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.
При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.
Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.
После этого можно приступить к обшивке подвесного потолка.
Как сделать подвесной светильник из бумаги
Для того чтобы придать яркость в дизайне интерьера, можно изготовить красивый и необычный бумажный светильник.
Следует учитывать, что лампы необходимо использовать только светодиодные, т. к. светильники из бумаги при нагревании склонны воспламениться.
Что понадобится
Для изготовления люстры из бумаги можно использовать старую люстру.
Необходимо применить следующие инструменты и материалы:
- пергаментная бумага;
- клей ПВА;
- тонкая нить и проволока;
- ножницы;
- паторон Е27 и лампочка;
- швейная машинка.
Пошаговая инструкция
Сборка происходит следующим образом:
- Снимаем каркас со старой люстры и очищаем от бижутерии.
- Выглаживаем пергаментную бумагу и нарезаем круги диаметром 8 см.
- Все нарезанные круги следует сшиваем на швейной машинке.
- Соединять необходимо в центральной части круга.
- Закрепляем сшитые круги на каркас люстры с помощью проволоки.
После сборки всех элементов необходимо вкрутить светодиодную лампу и установить люстру на место.
Принцип изготовления светильника из бумаги можно увидеть на видео от канала Roman Tkachev.
Экономическая эффективность
Давайте сравним смонтированное в квартире диодное освещение с традиционными лампами накаливания по экономичности с учетом первоначальных расходов.
Вот участники нашего конкурса:
| Изображение | Описание |
|
100-ваттная лампа накаливания |
Лампа накаливания мощностью 100 ватт. Светимость — 1200 люменов. Цена — 20 рублей. |
|
Светодиодная лампа мощностью 12 ватт |
Светодиодная лампа под патрон Е27 (чтобы избежать дополнительных расходов на замену светильника) стоимостью 150 рублей. Световой поток чуть ниже (1150 люменов), но это компенсируется его направленностью в нижнюю полусферу при установке лампы в потолочный патрон. |
Перейдем к расчетам:
- За сутки непрерывного свечения первая лампочка будет потреблять 100*24=2400 ватт-часов, или 2,4 кВт-ч общей стоимостью (в ценах 2017 года) 12 рублей. Вторая — 12*24/1000=0,288 кВт-ч, или 1,44 рубля;
- Разница в стоимости между лампами равна 150-20=130 рублей;
- Период окупаемости при замене лампы накаливания на светодиодную и круглосуточном освещении составит 130/(12-1,44)=12,31 суток.
Именно из этих соображений освещение улиц и промзон постепенно становится светодиодным
Алгоритм сборки
В первую очередь нужно спаять схему из светодиодов, резисторов и других компонентов. После спаивания места контактов нужно заизолировать с помощью термоусадки.
Далее собирается корпус будущего светильника. Внутри должна располагаться схема. Корпус может изготавливаться из любых подручных материалов. Например, подойдут прозрачные пластиковые элементы от коробок CD дисков. Их склеивают при помощи прочного клея, а на дно кладут диск, чтобы свет от него отражался. Всю конструкцию нужно обезжирить спиртом. По желанию можно приклеить ножки к собранной лампе.
Для спальни отлично подойдет светильник на веере. Нужно купить большой веер и прикрепить к нему спаянную схему.
Ночник «Звездное небо»
Такой ночник имитирует ночное небо с созвездиями. Для изготовления понадобятся стеклянная банка с крышкой, фольга, шило, ножницы, светодиодный фонарик и поднос.
На фольге надо нарисовать небо со звездами в любом порядке, каком захочется мастеру. Лист нужно положить на ровную поверхность и шилом проделать отверстия под звезды. Фольга обрезается под размеры высоты банки. Бумага сворачивается в трубу и помещается в банку. Вниз банки кладется фонарик. При его включении на стенах и потолке можно наблюдать свечение от ночника.
Виды и параметры светодиодных лент
Существует много разновидностей светодиодных лент, различающихся между собой следующими параметрами:
- размерами;
- количеством элементов;
- плотностью их установки;
- цветовой гаммой;
- мощностью;
- напряжением питания и т.д.
Кроме этого, можно разделить существующие образцы по следующим признакам:
- количество цветов — одноцветные или монохромные;
- направление свечения — боковое или фронтальное;
- тип чипа — SMD 3528 или SMD 5050 (наиболее распространенные).
Для изготовления светильников оптимальным образом подойдут образцы относительно малой мощности, поскольку назначение подобных приборов преимущественно декоративное, выбирать слишком яркие элементы нецелесообразно.
Устройство светодиодной ленты
LED-полотно представляет собой узкую полосу, являющуюся гибкой двусторонней печатной платой. На поверхности размещены токопроводящие дорожки, лицевая сторона содержит светодиоды и ограничивающие резисторы. Обратная сторона имеет клеевой слой для удобства монтажа на несущие поверхности или элементы. Чаще всего продается в катушках по 5 метров, но встречаются и другие размеры.
В продольном направлении она условно разделена на небольшие фрагменты по 2,5. 5 или 10 см, каждый из которых содержит 3 чипа и 1 ограничивающий резистор. Длина отрезка зависит от размера светодиодов и плотности их размещения. По границам частей нанесены линии с двумя контактами, по которым ленту можно разрезать и присоединить к источнику питания или другому куску ленты. Это удобно при обнаружении перегоревшего светодиода — можно вырезать проблемный отрезок и вновь соединить рабочие части.
Для LED-полотен с питанием в 220 В кратность деления при разной плотности размещения чипов составляет 50 или 100 см (по 60 светодиодов на один фрагмент).
Все образцы светодиодных лент обладают той или иной степенью защиты. Она обозначается буквами IP и цифрами. Лента со степенью защиты IP20 имеет открытый монтаж элементов (ничем не прикрытых), а IP68 полностью герметична и может использоваться в воде.
Типы применяемых светодиодов
Чипы (светодиоды), используемые в разных видах лент, имеют маркировку SMD 3528 или SMD 5050, но встречаются и другие варианты. Разница между ними заключается в размерах и потребляемой мощности. Аббревиатура SMD означает Surface Mounted Device (устройство, монтируемое на поверхность), а цифры после нее — размеры светодиода. Например, 3528 означает размер 3,5 на 2,8 мм, а 5050 — 5 на 5 мм (две первые цифры — длина, вторые — ширина).
Контроллеры блоки питания для светодиодных лент
Для подключения необходим соответствующий блок питания. Есть ленты, предназначенные для прямого подключения к сети 220 В. Большинство образцов рассчитаны на питание от адаптеров на 12 вольт. Имеются также более поздние разновидности с питанием 24 и 36 В. Но напряжение адаптера — еще не все, нужно учитывать мощность используемых светодиодов. На ленте имеется информация о величине потребляемой мощности.
Если указано значение 12 Вт/м, то для трехметрового отрезка понадобится 36 Вт мощности. Таким образом нетрудно подсчитать мощность блока питания. На основании этих вычислений подбирается готовый адаптер, способный обеспечивать энергией имеющуюся ленту. При выборе устройства следует увеличить расчетную величину на 15-20 %, чтобы иметь запас мощности.
Светильник из светодиодной ленты
Светодиодную ленту можно приобрести в любом магазине электротоваров. Она совсем недорогая, представляет собой готовую электроцепь из светодиодов и может применяться на любой ровной поверхности. Производя светодиодный светильник своими руками, вполне возможно применение различных элементов декора, которые будут не только украшать светильник, но и проводить работу по рассеиванию света или его направлению. Как правило, светодиодные ленты имеют ширину от 8 до 10 мм, самую разнообразную гамму свечения и мощности светодиодов
Важно знать, что функционирование светодиодной ленты происходит от 12 вольт. Если такого напряжения в помещении нет, то можно использовать адаптер
Горизонтальный светодиодный светильник
Такой тип светодиодного светильника предназначен для освещения небольшого участка поверхности. К примеру, он может быть установлен под кухонным шкафом и освещать место, где происходит нарезка продуктов. Лучше если светильник будет находиться на высоте до 80 см. Это самое оптимальное расстояние, на котором освещение приятно рассеивается и не утомляет глаза. Установить его можно в несколько этапов:
- Заготовка алюминиевого уголка, на котором будет крепиться светодиодная лента.
- Крепёж светодиодной ленты.
- Установка готового светильника.
Первый этап заключается в том, чтобы подобрать алюминиевый уголок, вымерять необходимый размер и подготовить отверстия, через которые будет крепиться будущий светильник. Для того чтобы качественно закрепить светодиодную ленту на уголке, его поверхность необходимо обезжирить. Для этого подойдёт любая жидкость, имеющая в своём составе спирт. Предварительно необходимо выбрать место на уголке, где будет находиться выключатель. Для его размещения следует выпилить специальный паз. После этого уголок можно прикрепить в необходимом месте с помощью шурупов.
Тщательно обезжирив поверхность, необходимо очень аккуратно наклеить светодиодную ленту и укрепить выключатель в пазу. Припайка проводов является финальной частью этой нехитрой операции.
Существует огромное количество всевозможных вариантов изготовления светодиодных светильников своими руками. Как вариант, можно изготовить светильник, который будет состоять из двух алюминиевых уголков, соединённых шурупами. На одном из уголков светодиодная лента клеится таким образом, чтобы она находилась параллельно двум поверхностям другого уголка. Такой нехитрый светильник, созданный своими руками, намного усилит световой поток. Данный тип принято устанавливать на вертикальных поверхностях. Он великолепно смотрится при подсвечивании небольших элементов декора, может служить ночником и даже подсветкой для небольшого аквариума.

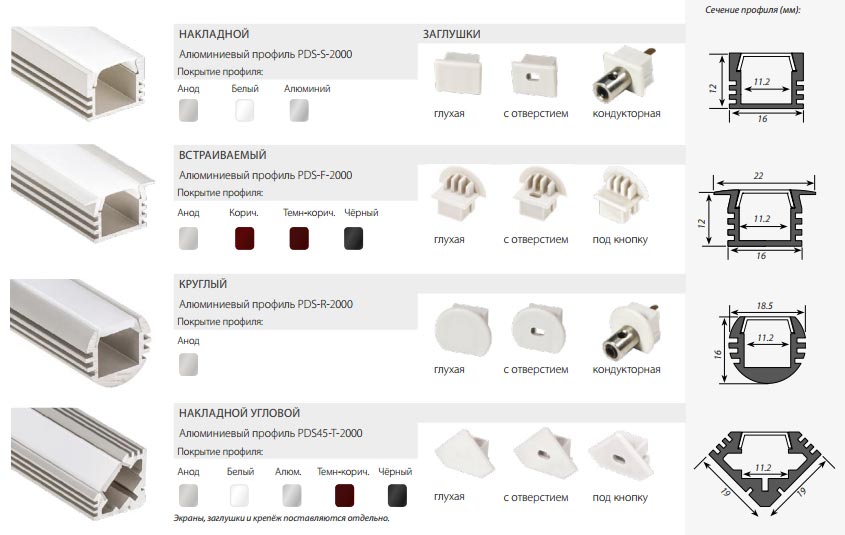

Монтаж светодиодной ленты
После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.
Делается это
в специальных местах, обозначенных «ножницами» или другим похожим
рисунком. Там, где расположены контактные площадки.
Если лента оказалась короткой, ее можно нарастить при помощи пайки.
Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.
Только не забудьте их предварительно протянуть через боковую заглушку.
Есть заглушки с заводскими отверстиями под это дело.
Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.
У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.
Их за сущие копейки продают в хозяйственных магазинах или на Али.
При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.
Иначе в открытую, все это будет выглядеть не очень эстетично.
Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.
Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.
Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.
При этом не
забудьте тщательно протереть и очистить поверхность.
Самый лучший
вариант клея — в виде геля.
Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.
Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.
Переходим к
подключению и сборке всей схемы воедино.
Подключение Led ленты
Переходим к самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего алюминиевого листа.
Всего понадобится два отрезка. Спаиваете их между собой параллельно.
После чего наклеиваете на алюминиевую подложку.
Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч
Он будет выступать в роли изолятора и предотвратит возможное замыкание на корпус.
Технически светильник почти готов. На него можно подать напряжение и включить тумблер.
Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.
Настольный светильнник из бутылок
Настольный светильник для дома легко изготовить самим. Настольный фонарь или торшер можно сделать из пластиковых бутылок. Абажур — это дизайнерская часть осветительного прибора, которая является одной из главных. На создание затрачивается не больше двух часов.
Что понадобится
Для создания светильника из бутылок необходимо учитывать следующий вариант материалов:
- пластиковая пятилитровая банка;
- пол-литровая бутылка;
- куски ДВП;
- герметик и краски;
- шнур сетевой;
- патрон для лампы.
Пошаговая инструкция
Существует механизм сборки торшера:
- Необходимо отрезать верхнюю горловину на пятилитровой банке.
- Разукрашиваем ее согласно выбранному рисунку.
- В верхней части горлышка делаем 6 насечек для проволоки.
- Внизу горлышка обрезаем по контуру рисунка.
- По линиям рисунка разлаживаем герметик.
- После того как герметик высох покрываем золотистой краской.
- Все полости следует закрасить другим цветом.
- Вырезаем овал из ДВП и просверливаем по центру отверстие.
- Через пол-литровую бутылку просовываем полую трубу и прикручиваем к ДВП.
- Покрываем нижнюю часть торшера золотистой краской.
- Затем одеваем разукрашенную горловину сверх и светильник готов.
Канал Svoimi rukami показывает мастер класс изготовления светильника из бутылок.
Принцип действия блока питания для светодиодной ленты
Нередко путают 2 понятия: блок питания (БП) и драйвер, стабилизирующий ток для некоторых осветительных приборов на основе светодиодов.
Блок питания стабилизирует напряжение и выдает столько тока, сколько требуется, стабилизируют его резисторы, которые являются частью большинства лент. Чаще всего на каждые 3 последовательно подключенных светодиода монтируется одно сопротивление. Такие группы называются кластерами, они соединяются между собой параллельно.
Основной недостаток такого изделия – минимум полезной работы со стороны резисторов. Они тратят ток и нагревают основание, диоды тускнеют.
3 варианта установки датчика взмаха руки
Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.
Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.
В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.
После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.
Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток — это переделка телевизионной розетки.
Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.
После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.
Обычно он идеально подходит. После чего, монтируете такую розетку в стену.
В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.
По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.
Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.
Основание светильника
Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.
Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.
К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.
Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.
Для большей
надежности контакты на плате можно залить клеевым пистолетом.
Ножки
светильника делаются из двух небольших пластиковых коробочек.
Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.
Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.
После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.
Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.
Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.
Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.
То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.
Как только
цемент застынет удалите пластиковую форму.
Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.
В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.
Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.
Общий вид
светильника будет выглядеть следующим образом.
Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.
Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.
Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.
Не
перепутайте полярность выхода плюс и минус.
Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.
Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.
Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.
Как сделать простую led-люстру из светодиодной ленты
Рассмотрим несложный в исполнении вариант — контур в виде квадрата. Габариты подбираются под размеры помещения. Такую люстру можно использовать не только как подсветку, но и в качестве основного освещения.
Для сборки понадобятся:
- лед-лента, работающая от 12 вольт (лучше со светодиодами, уложенными в 2 ряда — так будет ярче);
- блок питания для подключения к сети;
- П-образный алюминиевый профиль с пластиковой накладкой;
- кусочки текстолита (например, от ненужных плат);
- короткие винты;
- карандаш;
- отвёртка;
- паяльник.
Сначала собирается каркас. Профиль разделяют по размеру стороны квадрата (понадобится 4 одинаковых части), запиливают концы под 45°. Вырезают текстолит буквой «Г». Толщина должна быть такой, чтобы кусочки входили в углы рамы. Собираются квадраты на винтах.
Диодную ленту нарезают по размеру. Снимают защитный слой и приклеивают внутрь корпуса. Припаивают провода или используют специальные коннекторы для соединения. Для квадратной конструкции потребуются угловые.
Концы вытаскивают наружу и подсоединяют к адаптеру, который преобразовывает переменный ток 220В в постоянный 12В. Блок питания обычно прячут в нише, над шкафом или в другом неприметном месте. Длину провода подбирают с учётом расстояния от этой точки до светильника.
Пластиковую накладку подрезают, соблюдая угол в 45°. Вставляют в раму. Люстра готова.
Производим поиск проблемы
Устранение неисправности потолочного светильника начинается с определения причины его возникновения. Для вычисления участка цепи, на котором произошло повреждение, как правило, оценивают три элемента до того, как перейти к самой люстре:
- выключатель;
- лампочки;
- электрическая проводка.
Можно начинать опробование всех частей по очереди или же ориентироваться по проявлению каких-либо характерных признаков для каждого из них.
Выключатель
Первым доступным элементом, задействованным в питании люстры, является выключатель. Чаще всего в быту со строя выходят клавишные модели выключателей, это обусловлено и подвижными контактами в них, которые постоянно соударяются друг с другом, и создает дополнительную вибрацию.
Для проверки выключателя:
- снимите клавиши и фальшпанель;
- проверьте индикаторной отверткой или тестером напряжение на входе;
- замкните клавишу выключателя и проверьте наличие напряжение на выходе к люстре.
Рис. 1. Проверка клавишного выключателя
Если напряжение в обоих случаях присутствует, то выключатель исправен. Если же нет, проверьте состояние контактов, они могли окислиться или отпасть от точки крепления. В некоторых ситуациях жила могла оборваться от ламели или отпуститься, из-за чего отсутствует электрический контакт, через который осуществлялся транзит мощности к потолочному светильнику.
Явными предпосылками к поломке является перемигивание ламп при включении выключателем или необходимость прилагать усилие, дожимать коммутацию. Также в люстрах с несколькими группами ламп, включаемых от разных выключателей, когда одна группа включается, а вторая нет.
Лампочки
Еще одной причиной отсутствия освещения может быть неисправная лампа. Такая поломка характерна для люстры с одним плафоном и одной лампой. Во всех других моделях устройств потолочного освещения одна лампочка редко влияет на работу смежных, поэтому возникает единичное перегорание.
Проще всего проверить лампу накаливания в люстре, у них, как правило, нарушается целостность вольфрамовой нити.
Рис. 2. Перегоревшая лампочка
Если установлены светодиодные лампы или в колбе не видно никаких нарушений, то установите лампу в заведомо исправный светильник и проверьте его работоспособность. Также любую лампу можно проверить при помощи мультиметра, однако процесс будет отличаться для галогеновых лампочек, накаливания и светодиодных. При обнаружении неисправности, произведите замену лампочки.
Электропроводка
Если два предыдущих элемента в цепи оказались исправными, следует проверить состояние подключения проводов и жил на участке от выключателя до люстры.
Для этого выполните следующие действия:
- Отключите выключатель, подающий напряжение на приборы освещения.
- Проверьте отсутствие потенциала на люстре с помощью индикаторной отвертки. Если выключатель не разорвал фазу, следует отключить автомат.
- Снимите колпак люстры, чтобы добраться до места подключения к проводке. Если конструкция люстры не имеет колпака, снимите всю люстру.
Рис. 3. Место подключения проводки к люстре
Соблюдая личную безопасность, подайте напряжение питания на люстру, измерьте наличие разности потенциалов на фазных и нулевых выводах проводки. Согласно п.2.1.31 ПУЭ цветовая маркировка должна соответствовать голубой – ноль, желто-зеленый – земля, прочие цвета – фаза.
Если напряжение на клеммах или контактах люстры присутствует, значит, неисправности проводки отсутствуют. В противном случае, чтобы отремонтировать электропроводку, вы можете либо отыскать место повреждения и восстановить контакт, либо заменить линию полностью.
Как происходит крепление к потолку: монтаж
Во время монтажа пользуются такими инструментами:
- Клеммники.
- Пассатижи.
- Строительный нож.
- Отвёртка.
- Кабель с достаточной длиной.
- Распределительные коробы.
- Дрель.
Установка ЛЕД ламп: схема включения
Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.
При использовании схем важно запомнить, что за чем идёт
Необходимый инструмент для включения в сеть
Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.
Выбор провода
Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально
К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту
В последнем случае потом для изоляции используют ленту.
Разметка и прокладка кабеля
На этом этапе тоже нужно выполнить несколько действий.
Планирование общего пространства.
Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.
Протяжка кабелей, их закрепление.
Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.
После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.
Принцип работы LED-устройства
Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.
Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.
Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).
Между двумя сторонами светодиодного элемента имеется условная граница – электронно-дырочный переход (p-n). Здесь частицы сталкиваются между собой, в результате чего наблюдается свечение.
При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.
