Схема усилителя

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.

↑ Блок питания на микросхеме регулируемого стабилизатора LM317

показан на рис. 12. Резисторы R1, R2 образуют внешний регулируемый делитель напряжения, с помощью которого устанавливают выходное напряжение стабилизатора: Uвых=1,25(1+R2/R1)+IпотR2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы. В этой формуле число 1,25 — это опорное напряжение между выходом и управляющим выводом, поддерживаемое стабилизатором в рабочем режиме.

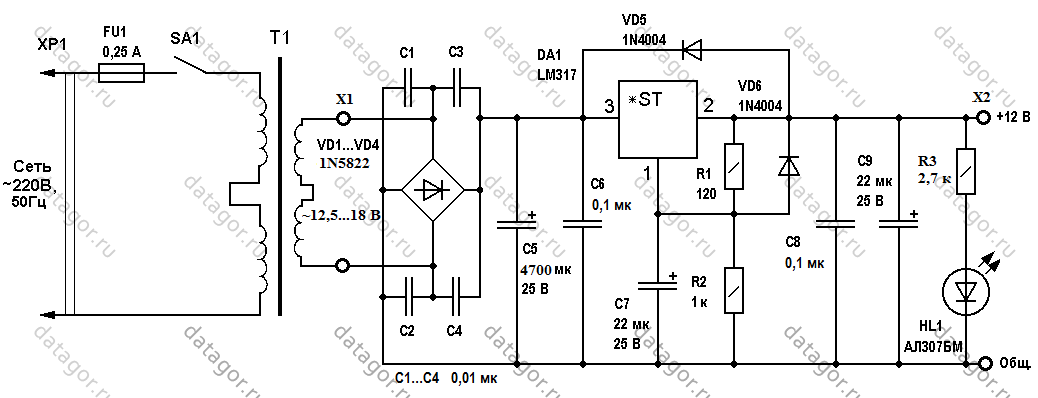

Рис. 12. Блок питания на микросхеме регулируемого стабилизатора LM317

Минимальное значение выходного тока (около 10 мА), необходимое для надежной работы стабилизатора DA1, обеспечивает делитель R1, R2 и цепь R3, HL1.

Конденсатор C7 служит для снижения пульсаций на выходе стабилизатора. Диоды VD5, VD6 — защитные. Первый из них, диод VD5, защищает от большого обратного напряжения со стороны нагрузки, способного вывести микросхему из строя, и возникающего при случайном замыкании входной цепи или отключении источника питания.

Другой защитный диод — VD6, защищает микросхему со стороны заряженного конденсатора С7. Диод разряжает конденсатор С7 при аварийном замыкании выхода или входа стабилизатора.

В блоках питания применены распространенные компоненты. Диоды Шоттки VD1 — VD4 могут быть заменены диодным мостом KBP204, RS204, D2SBA40 (400V/2A), естественно, с корректировкой печатной платы.

Микросхемы стабилизаторов в корпусе ТО-220 установлены на небольших радиаторах высотой 25 мм, нарезанных из алюминиевого профиля общестроительного назначения (швеллера) 10×20×10×2 мм.

Силовой трансформатор Т1 — любой мощностью 10 — 30 Вт, позволяющий получить напряжение на вторичной обмотке 12,5 — 18 В при токе не менее 0,5 А.

Компоненты для блоков питания

БП на ИС 7812:

DA1 — Микросхема КР142ЕН8Б, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 1 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C7 — Конд.0,1µ/63V J К73-17(имп.) — 2 шт., C8 — Конд.22/25V 0511 +105°C — 1 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт.БП на ИС LM317: DA1 — Микросхема LM317BT, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5, VD6 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 2 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-120 Ом — 1 шт., R2 — Рез.-0,25-1,0 кОм — 1 шт., R3 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C8 — Конд.0,1µ/63V J К73-17 (имп.) — 2 шт., C7, C9 — Конд.22/25V 0511 +105°C — 2 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт. На рис. 13 приведено размещение элементов блока питания на микросхеме регулируемого стабилизатора на печатной плате. Принят ряд мер, повышающих стабильность работы источника питания. Для снижения влияния тока нагрузки на стабильность выходного напряжения соединения общих выводов выполнены «звездой» в точке отрицательного вывода конденсатора С5. Для этих же целей верхний (по принципиальной схеме рис. 12) вывод резистора R1 отдельной дорожкой соединяется с выходом микросхемы стабилизатора DA1.

Минимизированы длины проводников от входного конденсатора С5 до микросхемы, а также от выхода микросхемы до оксидного конденсатора С9. Непосредственно у выводов микросхемы стабилизатора размещены пленочные конденсаторы С6 и С8.

Рис. 13. Расположение элементов блока питания с LM317 на печатной плате

При изготовлении блоков питания строго выполняйте правила техники безопасности, изложенные, например, в журнале«Радио«, 2015, № 5, с

54 (Осторожно! Электрический ток!)

Для изоляции токоведущих частей, придания внешнего вида концам экранированных кабелей и прочих работ очень удобна термоусадочная трубка. Работа с этим материалом проста. Учтите, что усадка трубки происходит примерно в два раза по диаметру, а перед работой тщательно обезжирьте место расположения трубки. Обычно термоусадочная трубка имеет температуру плавления около 120ºС, поэтому любители часто используют спички, зажигалки. Гораздо профессиональнее выполнить эту операцию с помощью инструмента, например, газового мини-пистолета (рис. 14).

Рис. 14. Газовое устройство для усадки кембрика на основе зажигалки

Зависимость входного напряжения и тока в нагрузке

При разработке схем с участием представленной микросхемы необходимо учитывать порог регулирования тока, который зависит нелинейной характеристикой от входного напряжения:

• В ТТЛ-логике при входном напряжении 2,4 В ток коммутации составляет не более 200 мА.
• При U вх.=2,7В, выходной ток не превышает 250 мА.
• При величине входного напряжения не более 3 В, ток коллектора выходного транзистора составляет 300 мА.

Также в устройстве присутствует паразитная емкость, которая может достигать 25 pF в зависимости от частоты управляющего напряжения или создаваемых помех в непосредственной близости от нее. При этом минимальный порог паразитной емкости находиться на уровне 15 пФ. Что касается времени включения выходных транзисторов, то они являются достаточно быстрыми. Время перехода из одного состояния в другое лежит в пределах от 0,25 до 1 мкс, что говорит о возможности работы на достаточно высоких частотах.

Исходя из описания на микросхему, максимальный ток составляет 0,5 А, но в таком режиме она существенно нагревается до 70 и более градусов, что может быть критичным. Ведь максимальная температура, при которой микросхема еще нормально работает, составляет порядка 85 градусов. Также следует отметить, что максимальный входной ток управления при напряжении 3,85 В не должен превышать 1,35 мА. А это немаловажный факт, потому что именно по входу у многих схемотехников она выходит из строя.

На следующих диаграммах показана зависимость входного и выходного токов, которая является практически линейной, что позволяет более качественно подобрать элементы схемы, обеспечив нормальный температурный режим для стабильной работы устройства. Более подробно узнать о свойствах микросхемы можно из datasheet, который можно скачать на сайте.

↑ Усилитель для наушников на микросхеме BA5417

Также как и предыдущая, микросхема BA5417 предназначена для построения усилителей для радиоприемников и кассетных плееров с напряжением питания от 6 до 15 В. Схема усилителя для наушников изображена на рис. 8.

Рис. 8. Усилитель для наушников на микросхеме BA5417

В микросхеме BA5417 мое внимание привлекло наличие отдельных общих сигнальных «земель» в каждом из каналов (выводы 14 и 15 микросхемы), а также силового общего провода (вывод 7 микросхемы), что позволяет надеяться на лучшие характеристики усилителя. Коэффициент передачи схемы с обратной связью (43…47 дБ) определяется отношением резисторов внутри микросхемы и внешних резисторов:

Коэффициент передачи схемы с обратной связью (43…47 дБ) определяется отношением резисторов внутри микросхемы и внешних резисторов:

Ku=20lg[1+30000/(45+R1(R2))], где R1 (R2) — сопротивление резистора, Ом.

Конденсаторы С5 и С6 работают в цепях «вольтодобавки», имеются цепи Зобеля (R3, C9 и R4, C10) для предотвращения самовозбуждения при реактивном характере нагрузки.

Микросхема снабжена входом Stand by, при напряжении на нем выше 3,5 В включается рабочий режим, а при напряжении менее 1,2 В усилитель переходит в режим малого энергопотребления (20 мкА).

Характеристики усилителя на микросхеме ВА5417:

Выходная мощность: 3,5 Вт (4 Ом) Чувствительность: 20…50 мВ Входное сопротивление: 33 кОм Диапазон воспроизводимых частот: 20…20000 Гц Сопротивление нагрузки: 3…250 Ом Коэффициент нелинейных искажений (Rн=32 Ом, Рвых=0,25 Вт): 0,08% Соотношение сигнал/шум: 85 дБ (А) Ток покоя: 22 мА

Следует помнить, что величины емкостей оксидных конденсаторов в схеме влияют на время установления режимов работы усилителя по постоянному току после включения питания. При номиналах конденсаторов, указанных на схеме (рис.

Детали усилителя для наушников на BA5417

DA1 — Микросхема BA5417, корпус HSIP15 — 1 шт., R1, R2 — Рез.-0,25-160 Ом — 2 шт., R3, R4 — Рез.-0,5-2,2 Ом — 2 шт., R5, R6 — Рез.-0,25-1,0 кОм — 2 шт., R7, R8 — Рез.-0,5-1,5 Ом — 2 шт., C1, C2 — Конд.10/25V 0511 +105°C — 2 шт., C3, C4 — Конд.330/25V 0812 +105°C — 2 шт., C5, C6, C8 — Конд.100/25V 0812 105°C — 3 шт., C7, C11, C12 — Конд.1000/25V 1321 (1021) +105°C — 3 шт., C9, C10 — Конд.0,15/63V К73-17 — 2 шт., Вилка 3к. на плату PLS-3 2,54 — 1 шт., Джампер JP-2 для штыревых линеек и соединителей, шаг 2,54 мм — 1 шт., Печатная плата 70×50 мм — 1 шт.

На рис. 9 представлено размещение деталей на печатной плате усилителя на микросхеме BA5417.

Рис. 9. Расположение элементов на печатной плате усилителя

Попробуйте изготовить два блока питания, чтобы на практике оценить его влияние на звучание усилителя.

Схема усилителя

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.

Схема усилителя

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.

↑ Блок питания на микросхеме регулируемого стабилизатора LM317

показан на рис. 12. Резисторы R1, R2 образуют внешний регулируемый делитель напряжения, с помощью которого устанавливают выходное напряжение стабилизатора: Uвых=1,25(1+R2/R1)+IпотR2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы. В этой формуле число 1,25 — это опорное напряжение между выходом и управляющим выводом, поддерживаемое стабилизатором в рабочем режиме.

Рис. 12. Блок питания на микросхеме регулируемого стабилизатора LM317

Минимальное значение выходного тока (около 10 мА), необходимое для надежной работы стабилизатора DA1, обеспечивает делитель R1, R2 и цепь R3, HL1.

Конденсатор C7 служит для снижения пульсаций на выходе стабилизатора. Диоды VD5, VD6 — защитные. Первый из них, диод VD5, защищает от большого обратного напряжения со стороны нагрузки, способного вывести микросхему из строя, и возникающего при случайном замыкании входной цепи или отключении источника питания.

Другой защитный диод — VD6, защищает микросхему со стороны заряженного конденсатора С7. Диод разряжает конденсатор С7 при аварийном замыкании выхода или входа стабилизатора.

В блоках питания применены распространенные компоненты. Диоды Шоттки VD1 — VD4 могут быть заменены диодным мостом KBP204, RS204, D2SBA40 (400V/2A), естественно, с корректировкой печатной платы.

Микросхемы стабилизаторов в корпусе ТО-220 установлены на небольших радиаторах высотой 25 мм, нарезанных из алюминиевого профиля общестроительного назначения (швеллера) 10×20×10×2 мм.

Силовой трансформатор Т1 — любой мощностью 10 — 30 Вт, позволяющий получить напряжение на вторичной обмотке 12,5 — 18 В при токе не менее 0,5 А.

Компоненты для блоков питания

БП на ИС 7812:

DA1 — Микросхема КР142ЕН8Б, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 1 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C7 — Конд.0,1µ/63V J К73-17(имп.) — 2 шт., C8 — Конд.22/25V 0511 +105°C — 1 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт.БП на ИС LM317: DA1 — Микросхема LM317BT, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5, VD6 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 2 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-120 Ом — 1 шт., R2 — Рез.-0,25-1,0 кОм — 1 шт., R3 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C8 — Конд.0,1µ/63V J К73-17 (имп.) — 2 шт., C7, C9 — Конд.22/25V 0511 +105°C — 2 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт. На рис. 13 приведено размещение элементов блока питания на микросхеме регулируемого стабилизатора на печатной плате. Принят ряд мер, повышающих стабильность работы источника питания. Для снижения влияния тока нагрузки на стабильность выходного напряжения соединения общих выводов выполнены «звездой» в точке отрицательного вывода конденсатора С5. Для этих же целей верхний (по принципиальной схеме рис. 12) вывод резистора R1 отдельной дорожкой соединяется с выходом микросхемы стабилизатора DA1.

Минимизированы длины проводников от входного конденсатора С5 до микросхемы, а также от выхода микросхемы до оксидного конденсатора С9. Непосредственно у выводов микросхемы стабилизатора размещены пленочные конденсаторы С6 и С8.

Рис. 13. Расположение элементов блока питания с LM317 на печатной плате

При изготовлении блоков питания строго выполняйте правила техники безопасности, изложенные, например, в журнале«Радио«, 2015, № 5, с

54 (Осторожно! Электрический ток!)

Для изоляции токоведущих частей, придания внешнего вида концам экранированных кабелей и прочих работ очень удобна термоусадочная трубка. Работа с этим материалом проста. Учтите, что усадка трубки происходит примерно в два раза по диаметру, а перед работой тщательно обезжирьте место расположения трубки. Обычно термоусадочная трубка имеет температуру плавления около 120ºС, поэтому любители часто используют спички, зажигалки. Гораздо профессиональнее выполнить эту операцию с помощью инструмента, например, газового мини-пистолета (рис. 14).

Рис. 14. Газовое устройство для усадки кембрика на основе зажигалки

Проблема направления вращения в библиотеке и как ее исправить

Когда вы загрузите скетч на Arduino, шаговый двигатель будет вращаться в одном направлении с помощью функции:

step(steps);

То есть, вам надо указать в параметрах количество шагов для поворота ротора вала.

По идее, указав положительное или отрицательное значение, вы можете управлять направлением вращения. Если ваш шаговый двигать так и работает, то можете не читать дальше.

Но если шаговый двигатель вращается в том же направлении вне зависимости от знака, то надо внести изменения в библиотеку Arduino. В следующем разделе приведен код, используя который вы можете управлять направлением вращения.

Характеристики микросхемы

Как показывает практика использования представленной микросхемы, она является достаточно мощной, потому что судя по datasheet uln2003ag технические характеристики позволяют коммутировать достаточно большой ток до 500 мА. Но не стоит давать работать ей на пределе, потому что выходной транзистор хоть и защищен обратным диодом, он может пострадать из-за банального перегрева.

Чтобы этого не происходило, правильно подходите к расчету потребляемой и рассеиваемой мощности. В данном случае при максимальном напряжении на CE равном 50 В максимальная мощность выходного транзистора составит не более 25 Вт, при этом он будет очень сильно греться. Поэтому номинальный коммутационный ток лучше поддерживать не более 300-400 мА. В таком режиме микросхема будет работать долго и стабильно.

Структурная схема микросхемы до боли проста и состоит всего из 7 ячеек стандартной ТТЛ-логики И-НЕ с подключенным обратным диодом на общий вывод питания COM . С топологией устройства также все просто, каждый вход расположен напротив выхода, что не даст спутать выводы при проектировании каких-либо устройств. Главное запомнить, что первый вывод является прямым входом.

Что касается характеристик, то они представлены для микросхем с ТТЛ-логикой, при котором управляющий сигнал не превышает 5 В. Но также выпускаются аналоги КМОП, которые могут работать от более низкого порога около 2 В до 9 В.

Маленькая хитрость микросхемы TDA2003 (К174УН14)

Во многих устройствах применяется микросхема УМЗЧ TDA2003 (К174ун14), обычно это только устройства, питаемые от осветительной или автомобильной сети. Применение интегральной микросхемы TDA2003 (К174ун14) в портативной технике ограничено её большим током покоя.

Причем, большая часть тока покоя расходуется не на саму микросхему, а на нагрев постоянных резисторов в цепи отрицательной обратной связи по переменному току, поскольку эти резисторы, образуя суммарное сопротивление около 20 Ом (по типовой схеме) находится под постоянным напряжением выхода микросхемы, равным половине напряжения источника питания.

В результате при напряжении питания 9 вольт получается лишний ток 0,023 Ампера. Кардинально решить проблему можно, если разрезать по постоянному току отрицательную обратную связь от выхода, так как это показано на рисунке. При этом работа микросхемы никак не нарушится, а ток покоя значительно снижается.

Практическое применение

Сфера применения микросхемы uln 2003 достаточно широкая и охватывает как промышленность, так и детские игрушки с целью развлечения. Например, ее можно применить в устройстве переключения бегущих огней, собранных на мощных светодиодах или даже лампочках с общим питание не более 50 В. U ln2003 биполярный шаговый двигатель может вращать, потому что у нее достаточно выводов, чтобы выполнить целый оборот с позиционированием. Как пример, можно организовать управление вентиляторным шаговым двигателем посредством параллельного порта, собрав небольшую схему с подключением к цифровым выходам интерфейса из линии DATA .

А если использовать в составе с микроконтроллером, то можно организовать полноценное управление релейной схемой с током потребления по каждому из каналов не более 300 мА.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Назначение выводов

Схема подключения

На uln 2003 схема подключения до боли проста и не включает никаких компонентов. Главное, не перепутать вход с выходом и общий вывод, в остальном все и так ясно. Но все же для наглядности стоит повторить схему на примере с шаговым двигателем с питанием от 12 до 24 В. Общий провод от +24В подключается на 9 вывод и к центральному отводу обмоток двигателя, все остальные оп порядку согласно полюсам. Управление двигателем осуществляется по аналогичным линиям, только со входа МС.

При работе в таком режиме вероятность спалить выходной транзистор достаточно большая, потому что короткое замыкание в двигателе никто еще не отменял, точно также, как и клин ротора, из-за чего ток может существенно возрасти. Поэтому в каждую линию управления по выходу можно поставить шунт и обрисовать его схемой защиты от КЗ. Это зависит от конкретной задачи и типа устройства, в котором эта микросхема применяется.

↑ Усилитель для наушников на микросхеме BA5415A

Микросхема BA5415A попала в список рекомендуемых для использования в усилителе для наушников волей случая. Наш местный поэт и бард Сергей Алексеевич Круговых, окрыленный очередной поездкой в Друкшяй, занимался увековечиванием своих произведений на персональном компьютере, пожаловался мне на отсутствие гнезда для наушников в его компьютерных активных акустических системах.

Кто не в курсе, Друкшяй — живописное место в Белоруссии, куда каждый год, начиная с августа 1967, собираются команды из Таллинна, Риги, Шауляя, Минска, Москвы, Великого Новгорода и других городов. Эти веселые и доброжелательные люди приезжают встретиться и отдохнуть. Традиционным является песенный конкурс «Друкшяйские Зори».

Чтобы не вспугнуть озарение поэта, я немедленно приступил к улучшению его рабочего места: приобрел телефонное гнездо, нашел с десяток резисторов (для подбора в качестве токоограничивающих на выходе усилителя) и подарил ему свои вторые наушники ТДС-5. Результаты модернизации превзошли все ожидания — звук в наушниках оказался на редкость замечательным, поэтому я зарисовал схему в свой блокнот (рис. 4).

Рис. 4. Принципиальная схема стереофонического усилителя для наушников на микросхеме BA5415A

Характеристики усилителя на микросхеме ВА5415А фирмы Rohm:

Выходная мощность: 3 Вт (4 Ом) Чувствительность: 100…150 мВ Входное сопротивление: 47 кОм Диапазон воспроизводимых частот: 20…20000 Гц Сопротивление нагрузки: 3…250 Ом Коэффициент нелинейных искажений: 0,06% Соотношение сигнал/шум: 86 дБ (А) Ток покоя: 30 мА

На входе установлен регулятор громкости — сдвоенный переменный резистор сопротивлением 47 кОм. Коэффициент усиления микросхемы с отрицательной обратной связью может быть выставлен в диапазоне 33…45 дБ изменением резистора R2 (R3) в цепи обратной связи:

Ku=20lg[1+44/(R2(R3))], где R2 (R3) — сопротивление внешнего резистора, кОм.

Позднее, в Интернете я нашел информацию, что микросхема BA5415A (High — output dual power amplifier) применяется в усилителе для наушников ERGO AMP 1 швейцарской компании Precide с внешним источником питания 15…18 В/0,5 А, регулятором громкости 22 кОм, рис. 5. Внешний адаптер содержит силовой трансформатор, а диодный мост и стабилизированный источник питания (микросхема 7812, конденсаторы 5×1000 мкФх25 В = 5000 мкФ) размещены на печатной плате усилителя. Размеры корпуса 20×7х18 см, вес 1,1 кг.

Рис. 5. Внешний вид усилителя для наушников ERGO AMP 1 со снятой крышкой

Усилитель не содержит дефицитных комплектующих, их можно приобрести в магазинах радиотоваров.

Элементная база усилителя для наушников на BA5415A

DA1 — Микросхема BA5415A — 1 шт., R1, R2 — Рез.-0,25-33 кОм — 2 шт., R3…R6 — Рез.-0,25-1,0 кОм — 4 шт., R7, R8 — Рез.-0,5-1,5 Ом — 2 шт., C1, C2 — Конд.10/25V 0511 +105°C — 2 шт., C3…C6 — Конд.100/25V 0812 +105°C — 4 шт., C7, C8 — Конденсатор металлоплёночный К73-17 имп, 0,1 мкФ, 63 В, 10%, POLYESTER BOXED, B32529C0104K000 — 2 шт., C9, C11, C12 — Конд.1000/25V 1021+105°C — 3 шт., C10 — Конд.220/25V 0812 105°C — 1 шт., Вилка 3к. на плату PLS-3 2,54 — 1 шт., Джампер JP-2 для штыревых линеек и соединителей, шаг 2,54 мм — 1 шт., Печатная плата 75×50 мм — 1 шт.

Печатная плата для усилителя (рис. 6) спроектирована на основе Data Sheet микросхемы BA5415A.

Рис. 6. Размещение элементов на печатной плате

Микросхема стереофонического усилителя BA5415A установлена на небольшой пластине — теплоотводе (рис. 7).

Рис. 7. Радиатор микросхемы BA5415A. Материал: дюралюминий толщиной 3…6 мм

Нестандартные включения микросхем TDA2003, TDA2030

Категория Аудиотехника материалы в категории Подкатегория Схемы усилителей на микросхемах

М. САПОЖНИКОВ, Израиль, г. Ганей-АвивЖурнал Радио. 1998 год, номер 2

Радиолюбителям хорошо известны микросхемы для УМЗЧ серий К174УН14, К174УН15. К174УН19 (аналоги TDA2003, TDA2005, TDA2030). Это очень надежные микросхемы с неплохими параметрами, но во многих случаях их схема включения может быть упрощена без существенного ухудшения работы усилителей.

Более того, при измененной схеме включения вы получите новые свойства, отсутствующие в типовом варианте. Например, введение обратной связи по току компенсирует влияние частотной зависимости сопротивления нагрузки на коэффициент усиления.

В качестве одного из вариантов возможного включения приведена схема УМЗЧ (рис. 1) с уменьшенным числом резисторов: внутри микросхем TDA2003, TDA2005 между выходом и инвертирующим входом уже имеется резистор обратной связи сопротивлением 20 кОм. При таком соотношении резисторов в усилителе коэффициент усиления по напряжению Кuравен 26 дБ. Его легко изменить соответствующим подбором резистора R2.

В схемах УМЗЧ с интегральными микросхемами, показанных на рис. 2-4 также с меньшим количеством деталей, реализована обратная связь по току, а в усилителе на рис. 4 микросхема TDA2030 используется в инвертирующем включении, при котором достигается большая устойчивость к самовозбуждению и лучшие переходные характеристики.

Следует отметить, что в двух последних схемах (рис. 3, 4) средняя точка между конденсаторами С4 — С7 не подключена к общему проводу источника питания, это обеспечивает полную стопроцентную обратную связь по напряжению. Во всех предлагаемых здесь вариантах УМЗЧ с обратной связью по току коэффициент усиления УМЗЧ зависит от соотношения сопротивления нагрузки с сопротивлением R3 (рис.2). R4 (рис.3), R6 (рис.4); для всех этих усилителей он равен 26 дБ.

Нестандартные включения микросхем УМЗЧ я часто использую при ремонте автомобильной электроники, когда не удается найти подходящую замену той или иной микросхеме.

От редакции журнала Радио. Предполагаемые схемы включения интегральных микросхем УМЗЧ можно с успехом использовать при конструировании многополосных УМЗЧ с разделением звукового диапазона па несколько полос в кроссовере (разделительном фильтре перед полосовыми УМЗЧ). Кроме повышении фактической суммарной выходной мощности, в таких усилителях достигается режим работы головки громкоговорителя с генератором тока, управляющего ее подвижной катушкой (см, статью С Агеева «Должен ли УМЗЧ иметь малое выходное сопротивление» в «Радио» 1997, №4 с. 14). Такое непосредственное (без разделительного фильтра) согласование усилителя с нагрузкой nозволяет существенно снизить интермодуляционные искажения головки, а интегральное исполнение УМЗЧ упрощает конструкцию активного громкоговорителя.

Первый запуск и испытания

Для начала стоит проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Если всё собрано правильно – подаём на плату питание, подключив динамик, а вход сигнала оставив неподключенным. Регулятор громкости при этом желательно повернуть в минимальное положение, чтобы вход микросхемы замыкался в землёй. Подаём на плату питание, сразу же должен загореться светодиод.

Теперь аккуратно поворачиваем регулятор громкости, должен быть слышен небольшой треск в динамике, ведь вход теперь «висит в воздухе». Это означает, что микросхема работает – теперь можно подавать на вход музыку, например, с плеера, телефона или компьютера. Подключать такой усилитель можно к любым колонкам сопротивлением 4-16 Ом, чем ниже будет сопротивление динамика, тем больше будет выходная мощность, соответственно и нагрев микросхемы. Удачной сборки!

Скачано: 306, размер: 15.7 KB, дата: 25.Фев.2019

Первый запуск и испытания

Для начала стоит проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Если всё собрано правильно – подаём на плату питание, подключив динамик, а вход сигнала оставив неподключенным. Регулятор громкости при этом желательно повернуть в минимальное положение, чтобы вход микросхемы замыкался в землёй. Подаём на плату питание, сразу же должен загореться светодиод.

Теперь аккуратно поворачиваем регулятор громкости, должен быть слышен небольшой треск в динамике, ведь вход теперь «висит в воздухе». Это означает, что микросхема работает – теперь можно подавать на вход музыку, например, с плеера, телефона или компьютера. Подключать такой усилитель можно к любым колонкам сопротивлением 4-16 Ом, чем ниже будет сопротивление динамика, тем больше будет выходная мощность, соответственно и нагрев микросхемы. Удачной сборки!

Скачать печатную плату

Скачано: 354, размер: 15.7 KB, дата: 25.Фев.2019

Корпуса микросхем LM383 (TDA2003)

Т0220 с пятью выводами. Обе ИС специально разработаны для автомобильной звуковой аппаратуры, где при нормальном рабочем напряжении 14,4 Вольт они имеют выходную мощность 5,5 Ватт на нагрузке 4 Ом или 8,6 Вт на нагрузке 2 Ом. ИС LM383 может отдавать в нагрузку ток до 3,5 А, обе ИС имеют функцию ограничения тока нагрузки и термозащиту выходного каскада.

Интегральная схема LM383 (или TDA2003) проста в применении. На рисунке показана практическая схема (с цепочкой, увеличивающей высокочастотную стабильность), предназначенная для простого звукового автомобильного усилителя мощностью 5.5 Ватт. В этой схеме усиление определяется отношением резисторов цепочки отрицательной обратной связи 220 Ом/2,2 Ом и составляет 100;

ИС работает в не инвертирующем режиме, входной сигнал подастся на вывод 1 через электролитический конденсатор емкостью 10 мкФ. На рисунке представлена схема усилителя для автомобиля, в которой для получения выходной мощности 16 Вт используется пара ИС LM383 или унч на TDA2003. Подстроенный резистор RV1 необходим в этой схеме для регулировки баланса выходных напряжений покоя обеих ИС и тем самым обеспечивает минимальный ток покоя схемы.

16-ваттный мостовой усилитель на ИС LM383 (TDA2003) для автомобиля.

TDA2003 является монофоническим усилителем мощности низкой частоты (отечественный аналог К174УН14). Микросхема развивает мощность 10Вт при сопротивлении нагрузки 2Ом. Усилитель обладает широким диапазоном воспроизводимых частот от 30Гц до 30КГц. Маломощный усилитель не оснащен защитой от переполюсовки, обязательно при подключении к источнику питания стоит соблюдать полярность.

TDA2003 устанавливается на теплоотвод (радиатор) площадью не менее 100кв². Ток покоя микросхемы составляет 44мА. Напряжение питания от 8В до 18В. На вход микросхемы не рекомендуется подавать сигнал с амплитудой более 1Вольт.

Усилитель мощности звуковой частоты превосходно работает с любыми предварительными усилителями, которые соответствуют всеми техническими параметрами микросхемы. Усилитель широко применяется в зарубежных автомагнитолах, а также в портативной бытовой технике, телевизорах, видеомагнитофонах и т.д.

↑ Вывод

Все три варианта хороши как усилители быстрого приготовления. При эксплуатации с низкоомными наушниками (8 — 32 Ом) явное преимущество за усилителем на микросхеме BA5415A. Предлагаемые усилители могут быть с успехом применены в радиоприемниках, тюнерах, проигрывателях грампластинок и других устройствах. Усилители на микросхемах ВА5415А и ВА5417 имеют избыточную для современных устройств чувствительность. Усилители хорошо сочетаются с самыми различными источниками сигнала, в том числе со звуковыми картами персональных компьютеров и ноутбуков, усиление 20…22 дБ. Для согласования можно рекомендовать включить резисторы последовательно с регуляторами громкости или поставить перед усилителем пассивные регуляторы тембра.

Значение сопротивлений резисторов составит 82…110 кОм и 330…430 кОм соответственно для усилителей, показанных на рис. 4 и рис. 8.

Обращаю внимание охотников на то, что схему, показанную на рис. 8 можно использовать совместно с направленным микрофоном в качестве усилителя слуха для охоты

Напряжение питания следует уменьшить до 6…9 В, а усиление поднять до 46 — 47 дБ уменьшением сопротивлений резисторов R1, R2 до 91…100 Ом.
