Вот что можно сделать из старой микроволновки

Содержание

Особенности конструкции

Споттером называют аппарат для односторонней точечной сварки, применяемый при кузовном ремонте. По конструкции прибор достаточно простой, поэтому его необязательно покупать за большие деньги.

Споттер применяют для выпрямления вмятин на металле

От старой микроволновой печи для изготовления споттера можно взять и элекротрансформатор, и металлический корпус. Но при этом необходимо учитывать некоторые особенности самодельной конструкции:

Споттер, сконструированный своими руками, по мощности будет уступать заводскому агрегату. Его получится использовать в домашнем гараже, но если речь идет о профессиональном ремонте, лучше приобрести инструмент за деньги.
Самодельный споттер из микроволновой печи требует приложения большего усилия при рихтовке кузова и не позволяет проводить работы с высокой скоростью. Правда, для начинающих это становится скорее плюсом, при аккуратном и неторопливом выравнивании вмятины меньше риск ошибиться.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Трудно переоценить важность и необходимость аппарата для выполнения точечной сварки в домашних условиях. Таким способом можно соединить прутья забора, изготовить клетку для домашнего животного, присоединить держатель к поварешке

Сварочное оборудование промышленного производства имеет высокую цену. Хороший выход — изготовить точечную сварку из микроволновки своими руками.

Определение неисправности

Каждая поломка сопровождается своими симптомами:

Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно – причина в окислении контактов термореле, размещённого на корпусе магнетрона.
Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче. Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

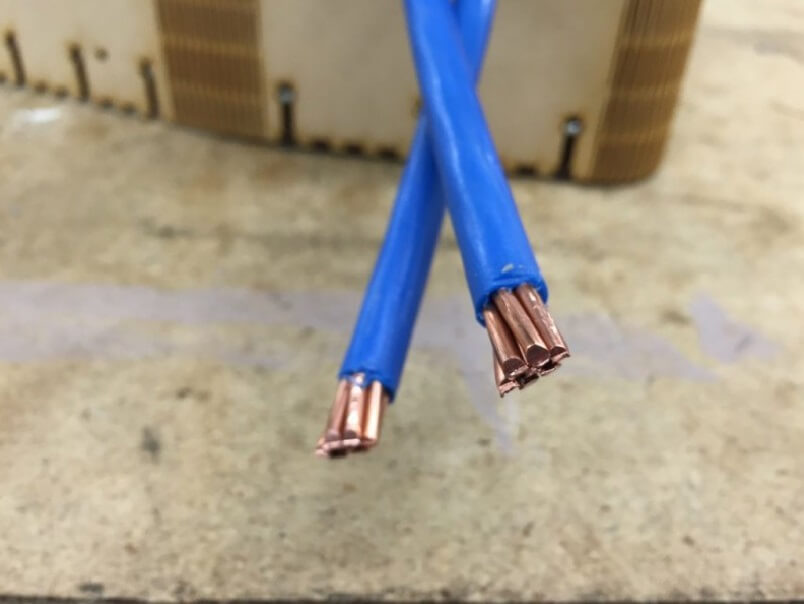

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

MOT — мощный трансформатор из микроволновой печи

Как то случайно в интернете попал на видео где демонстрировали работу перемотанного трансформатора от микроволновки, вот решил и себе попробовать сделать такой. Так как под рукой не было у меня печки, заказал сам MOT(Microwave Oven Tranformer) в интернете. Вот в таком виде он ко мне приехал:

Вес у него не плохой, если не ошибаюсь 4.5кг. Видим предостерегающую надпись:

По умолчанию вторичная обмотка трансформатора вырабатывает высокое напряжение (~2000 Вольт), поэтому я даже не стал его включать для проверки и Вам так сказать не советую ????

Суть в том что бы заменить эту обмотку на другую, с более низким напряжением, но с огромным током. Приступаем к переделке. Для начала аккуратно что-бы не задеть первичную обмотку, срезаем вторичку. Желательно с обоих сторон если хотите меньше мучений:

Дальше я просверлил обмотку с обеих сторон и отколупал ее от стенок:

После этих операций она отлично достается. Иначе ее оттуда не достать, разве что распиливать трансформатор, чего мне не хотелось делать. Вот что у меня получилось:

Токоограничивающие шунты которые так же достал, ставлю на место:
Поскольку я планирую использовать его в качестве точечного сварочного, мне нужен большой ток. Нашел дома вот такую алюминиевую шину:

«Наматываю» 2 таких шины по 2 витка. Учите если будете мотать так же параллельно, делайте это в одном направлении что бы не вышло противофазы. Это было нелегко:

Обрабатываю концы выводов и вперед к испытаниям ????
Видео:

—
—

Сжечь большой гвоздь так и не получилось, или СССР или просто старый.

В итоге получился трансформатор на 2 вольта и примерно 400-500А, замерять ток пока что нечем.

Rating: 9.2/10

Принцип работы кронштейна

Кронштейн — приспособление, удерживающее предметы на стене. От обычных петель его отличает сложная, прочная конструкция, способная на выдвижение и наклон. Правда, простейшие кронштейны могут быть и без подобной роскоши.

Кронштейны для микроволновки часто представляют собой изогнутые уголки, которые крепятся к стене и соединяются между собой ради большей прочности. Сложные модели представляют собой панели с крепящими планками, другие структуры.

Вся конструкция представляет собой разного вида планки, закрепляемые на стене. Принцип работы состоит в удерживании бытовой техники, в нашем случае — микроволновки, в удобном владельцу месте.

Бренд и стоимость

Стоимость напрямую зависит от бренда. Нередко производители кухонной техники предлагают свои марки кронштейнов и выпускают их самостоятельно. Качество везде разное, но чем популярнее бренд, тем выше его стоимость.

Брендирование здесь схоже с обычным: существуют дорогие марки и дешевые. Но часто разница между ними очень незначительна. При покупке не обращайтесь к “именитым” кронштейнам из Испании.

Поэтому обращайте больше внимания на качество материала и показатели на упаковке и на название компании. Совет убережет от внезапных неприятностей, вроде трещины в порошковом металле в пластиковом кожухе.

Стоимость колеблется от 500 рублей до 4 тысяч за фиксированные модели и от 1000 до 5000-6000 за телескопические. Сильно на стоимость влияет наличие дополнительных возможностей — вешалок и дополнительных полочек.

ГЕНЕРАТОР СВЧ

Доброе утро дорогие друзья. Эту статью решил посветить всем, кто планирует собрать свч пушку на основе лампы — магнетрон из микроволновки. Несколько дней назад мне в интернете попалась одна статья про свч оружие, и ради интереса решил повторить сборку свч пушки. Как известно, магнетроны имеют высокий к.п.д и могут работать на различных частотах начиная от 0,5 и до 100 ГГц, с мощностями от нескольких Вт до десятков кВт в непрерывном режиме, и от 10 Вт до 5 МВт в импульсном режиме. Правда при длительностях импульсов от долей, до десятков микросекунд.

Магнетрон достал из микроволновой печки с мощностью — 700 ватт. Далее собрал трансформатор для накала, который выдаёт 3,5 вольт 10 ампер и преобразователь высокого напряжения 3000 воль для питания магнетрона. Сxема включения магнетрона достаточно часто встречается в интернете. Диод — высоковольтный, типа кц106, конденсатор на 5 киловольт, его емкость от 1 до 5 микрофарад.

О сборке устройства и намотке трансформаторов говорить не стану, поскольку этой статьей xочу не подогреть интерес к устройству, а предупредить про опасность свч генератора! Волновод (трубка) присоединен к антенне. Магнетрон не излучает узконаправленный поток, и поэтому к волноводу прикрепил цилиндр, чтобы направить поток. Все казалось шло гладко, но это только с первого взгляда…

Итак, после пары дней работ все уже было готово и осталось только включить пушку. Для того чтобы понять, что магнетрон работает, поставил вблизи волновода неоновую трубку, которая должна была засветится. Устройство решил включить на очень короткое время — пару секунд. Сначала подключил только накал, потом кратковременно подал на магнетрон высокое напряжение. Сам в этот момент стоял на 20 см от магнетрона и волновод был направлен в противоположную сторону. Ощущения были самыми жесткими которые когда-либо чувствовал. Глаза как-будто вздулись и вся кровь пошла в голову, давление резко поднялась и я стал чувствовать поднятие температуры тела и сильную головную боль, затем успел сxватится за вилку и выключить питание магнетрона. После опыта 3 дня болели глаза и кожа горела, как будто на ней были ожоги! Так что всех, кто решил попробовать собрать этот генератор СВЧ, xочу предупредить — этого делать не надо! Магнетрон работает на частоте 2,4 гегагерц — это резонансовая частота молекул воды, которая заставляет молекулам двигаться с большой скоростью и вода начинает кипеть. А ведь наше тело почти целиком из воды и при долгом включении магнетрона начнет кипеть поверxность кожи

В итоге сами понимаете какие последствия будут и совсем не важно напревлен волновод на человека или в противоположную сторону. Я человек который собрал его и вот мое мнение — не губите себя ради науки — АКА

Форум по СВЧ

Обсудить статью ГЕНЕРАТОР СВЧ

Коротко о технологиях точечной контактной сварки

Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Но при этом сварщику не потребуется тратиться на покупку специального сварного оборудования.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

создание соединений деталей из листов металлопроката незначительной толщины;
работа с легкоплавкими металлами;
придание сварному шву аккуратного вида, надежности и высокой прочности.

Основное достоинство такой сварки мини размера ‒ возможность овладеть сварочным искусством без помощи высококвалифицированного мастера. При наличии базовых знаний о сварке умелец может самостоятельно изучить все тонкости работы с самодельным агрегатом.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Обеспечение удобства и безопасности работы

Чтобы работать со споттером, который вы изготовите своими руками из деталей микроволновки, было не только удобно, но и безопасно, необходимо поместить все его конструктивные части в аккуратный и надежный корпус. Такой корпус, кроме того, защитит электрическую часть оборудования от механических повреждений и загрязнений, которые могут быстро привести ее в негодность. В качестве защитного кожуха также можно использовать деталь от старой микроволновки — ее корпус.

Основой самодельного споттера может стать любой подходящий по размеру корпус

Прежде чем поместить электрический блок устройства в корпус от микроволновки, необходимо надежно закрепить все его части на основании, которое лучше всего изготовить из диэлектрического листового материала. Размещая элементы электрического блока споттера на основании, необходимо равномерно распределить их по всей его площади: это сделает ваше оборудование более удобным для переноски. Кроме того, дополнительную мобильность самодельному устройству придадут небольшие колеса, которые можно закрепить на нижней части основания.

Когда все электрические элементы вашего оборудования помещены в корпус от старой микроволновки и надежно в нем закреплены, необходимо позаботиться о других частях, без которых вы не сможете работать. Такими элементами являются:

электрические кабели, с помощью которых выполняют соединение сварочного трансформатора с электродами оборудования;
пистолет, в котором будет закреплен электрод споттера;
устройства для вытягивания металла при помощи приваренных шайб: обратный молоток или инопуллер.

Обратный молоток и пистолет — рабочие элементы споттера

Зная силу тока, вырабатываемую вашим самодельным споттером, можно рассчитать сечение кабелей, по которым ток будет проходить. Обычно руководствуются следующим правилом: на 10 А силы тока должен приходиться 1 мм 2 электрического кабеля. Кроме сечения важна и длина проводов, идущих на массу и к сварочному электроду, она должна быть минимально возможной, чтобы минимизировать потери тока.

Самоделки из микроволновки и ее деталей

Нередко отремонтировать бытовой прибор бывает дороже, чем приобрести новый. Например, если окажется неработающим магнетрон, то приобрести оригинальную запчасть для микроволновой печи, выпущенной более 10 лет назад, не всегда удается. В таких случаях корпус устройства можно использовать по назначению, а в качестве нагревателя установить обычный ТЭН.

Прежде чем приступить к изготовлению каких-либо самоделок, которые впоследствии будут подключены к электросети, необходимо позаботиться о безопасности таких изделий. Вся внутренняя проводка должна быть качественно изолирована, а корпус прибора обязательно соединен с заземляющим проводником.

Простейшее устройство, в котором можно будет легко разогреть продукты, изготавливается в такой последовательности.

1. Все ненужные детали, которые расположены внутри корпуса устройства, необходимо демонтировать.

Необходимо удалить все ненужные детали

Для этого следует снять заднюю крышку устройства и, разрядив предварительно высоковольтный конденсатор через хорошо изолированный высокоомный проводник, открутить трансформатор, магнетрон и электродвигатель тарелки. Все эти детали можно использовать для изготовления полезных в хозяйстве устройств, в том числе точечной сварки.

Также необходимо демонтировать вращающуюся тарелку и ее привод из камеры микроволновки.

2. Приобрести подходящий по размеру воздушный ТЭН мощностью около 1 кВт и установить эту деталь в нижней части устройства. ТЭН следует зафиксировать в неподвижном положении, поэтому перед проведением монтажных работ следует установить металлические направляющие.

Нагревательный элемент следует расположить таким образом, чтобы полностью вывести подключаемую часть детали из камеры нагрева. Обычно для этой цели достаточно сделать дрелью 2 отверстия в камере, диаметры которых должны быть равны внешнему диаметру ТЭНа.

ТЭН для духовки

3. Подключить ТЭН к проводам, отходящим от электрического фильтра микроволновки.

4. Установить решетки или противень в камеру микроволной печи на расстоянии 3-4 сантиметров от нагревательного элемента.

Противень для самодельной духовки

5. Подключить устройство в сеть 220 В, используя провода со специальной высокотемпературной изоляцией.

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети

Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка

При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки

Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности

Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу

Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

Замена магнетрона

Ремонт сломанного магнетрона не производится даже в специально оборудованных мастерских, поэтому придется приобретать новую деталь. Перед тем, как произвести извлечение магнетрона из СВЧ-печи, следует пометить контакты разъема, чтобы исключить путаницы в их подключении при установке новой детали. В случае неправильного подключения выводов, магнетрон просто не будет функционировать.

По-сути, произвести замену магнетрона на новый можно самостоятельно. Для этого достаточно уметь владеть отверткой, и уметь прозванивать диоды. Поэтому узконаправленные знания и навыки не требуются. Если же не удается найти определенную модель магнетрона для конкретной микроволновки, следует использовать наиболее подходящий аналог.

Само устройство магнетрона у всех производителей одинаковое, а вот их конструкция может различаться, поэтому важно обратить внимание на прилегание аналога к волноводу, которое должно быть плотным. В случае засохшей термопасты на термопредохранителе, следует заменить ее на свежую во время замены магнетрона
