Печь-щепочница своими руками: выбираем материал, размер и конструкцию устройства

Выбираем форму и размер

При выборе формы и размера необходимо учитывать несколько параметров, основные из которых:

• размер топливника;
• способ сжигания топлива;
• лимит массы;
• лимит размера.

Размер топливника

Этот параметр влияет на количество топлива, которое может вместить в себя печка, а значит, и на количество тепловой энергии, которую она произведет в результате сгорания.Параметры топливника напрямую влияет на эффективность работы нагревательного прибора в различных условиях – чем он меньше, тем медленней будет нагреваться определенный объем воды.

Иными словами, устройство с маленьким топливником пригодно для обслуживания одного человека. На нем можно вскипятить кружку чая или разогреть банку тушенки.

Попытка заложить в печь больше топлива, чем позволяет объем топливника, приведет к быстрому перегреву и повреждению отдельных деталей.

Эти значения являются лишь рекомендованными, поэтому не обязательно строго следовать им. Кроме того, даже маленькая печь с размером топливника в 1 дм3 при правильном использовании сможет обеспечить едой 3–4 человека без деформации деталей, правда придется использовать продукты быстрого приготовления и тратить на нагрев воды больше времени.

Пиролизный и обычный способы сжигания топлива

Существуют 2 основных способа сжигания топлива:

• обычный;
• пиролизный.

Для обычного сжигания топлива достаточно сделать самую примитивную металлическую коробку, которая направит основную массу пиролизных газов и пламени вверх.

Эффективность такого способа сжигания древесины невысока, а из-за большого содержания недогоревших частиц целлюлозы, которые превратились в сажу, поверхность емкости для воды покрывается копотью и чернеет. Поэтому единственное достоинство обычного способа топки лишь в простоте конструкции нагревательного прибора.

При пиролизном способе сжигания происходит термическое разложение древесины (пиролиз) с частичной нехваткой воздуха и малым количеством огня.

Затем в так называемом пиролизном блоке дым смешивается со вторичным воздухом, который поступает через отверстия в корпусе печки, и происходит дожиг. То есть, часть оксида углерода (угарный газ), который образуется при термическом разложении древесины, превращается в углекислый газ с выделением тепловой энергии.

Кроме того, пиролизный способ лучше подходит для сырой древесины, а ведь основным видом горючего для таких печек является то, что можно поднять под ногами, то есть ветки, кора и шишки, которые в большинстве случаев отличаются довольно высокой влажностью.

Лимит массы и размеров

Те, кто ходил в многодневные походы на большое расстояние, знают, сколько вещей и продуктов нужно взять с собой, и понимают важность каждого лишнего грамма. Для таких туристов вес печки-щепочницы является определяющим фактором

Вес зависит не только от конструкции и размеров нагревательного прибора, но и от толщины металла, из которого сделали печку. Поэтому приходится выбирать между толщиной металла и лимитом веса.

Чем толще металл, тем легче печка переносит случайный перегрев (это справедливо только в отношении стали, поэтому детали для титановых походных нагревателей делают очень тонкими, то есть 0,4–0,6 мм).

В дальних походах очень важно использовать максимально компактные вещи, потому что объем рюкзака ограничен, а взять с собой нужно много. В таких условиях предпочтительней разборные устройства, ведь в сложенном состоянии их размер не превышает габаритов не слишком большой книги или планшета

В таких условиях предпочтительней разборные устройства, ведь в сложенном состоянии их размер не превышает габаритов не слишком большой книги или планшета.

Однако этот тип нагревательных приборов заметно сложней в изготовлении и немного менее эффективен. Если же жесткого ограничения на размер нет, то лучше выбрать неразборную или частично разборную конструкцию.

Печь щепочница

Самодельная печь-щепочница Подобную конструкцию сложно встретить в продаже, в отличие от горелки, поэтому проще всего изготавливается печь-щепочница своими руками. Прежде всего стоит рассмотреть преимущества этой конструкции:

• Печь щепочница –выживайка обеспечивает хорошую тягу. Это говорит о том, что для быстрой растопки печки подойдет любое горючее, при этом можно получить максимум тепловой энергии.
• Ее смело можно разжигать в местах, где запрещено разводить открытый огонь – после печи-щепочницы не остается тлеющих углей и не исходит языков пламени.
• Она легко поместится в туристический рюкзак благодаря компактным размерам.
• При наступлении экстремальных условий на природе, можно воспользоваться сухим горючим или спиртом из набора выживания, чтобы разжечь печку-щепочницу.

Схема и особенности конструкции походной печи-щепочницы таковы, что, при сборе ее каркаса из металлических листов, внизу остаются отверстия для доступа воздуха, а циркуляция воздуха и температура горения увеличивается с помощью приподнятого дна над землей, не подверженного ее влажности. Сверху стенки печки сплошные, защищающие огонь от ветра. Они соединены прутьями или металлической решеткой, на которую можно поставить посуду или чайник.

Для розжига турбо-печи щепочницы используют: щепки, сухие мелкие дрова, ветки, хворост, шишки, древесную кору, сухое горючее, в том числе опилки в брикетах, спирт.

Что можно использовать в качестве топлива?

Эти нагревательные устройства всеядны и способны работать как на древесных отходах, то есть:

• щепе;
• стружке;
• опилках,

так и на лесном мусоре, то есть шишках, ветках или кусках коры.

При этом как минимум 75% топлива должны быть представлены рубленой или дробленой древесиной, минимальные размеры которой составляют:

• длина 4 см;
• ширина 1 см;
• толщина 0,5 см.

Если их будет меньше, то они не будут гореть эффективно. Вместо рубленой древесины можно использовать шишки, если они подходят по размеру.

Также в качестве горючего подойдут:

• сухие листья;
• сухая хвоя;
• сухая или свежая кора;
• стебли кустарников.

Выбор материала

Для изготовления печки-щепочницы используют кислотостойкие и жаростойкие сорта стали, ведь они не только хорошо переносят высокую температуру, но и устойчивы к конденсату, который образуется во время розжига.

Такой металл используют для внутренней облицовки печей и котлов, а также для изготовления барабанов и внутренних корпусов стиральных машин.

Также необходимо правильно выбирать толщину металла. Ведь чем тоньше деталь, тем менее жесткой и прочной она получится (пусть и будет весить меньше), но при этом ее заметно легче обрабатывать. А чем толще, тем прочней будет конструкция, но больше ее вес, и заметно тяжелей обработка.

Поэтому чаще всего для самодельных печек применяют нержавейку толщиной 1–1,5 мм, хотя можно использовать как менее, так и более толстый металл.

В качестве основы для изготовления круглых нагревательных приборов можно использовать различного диаметра сушилки для ложек, изготовленные из пищевой нержавейки.

Такие сушилки можно купить на АлиЭкспресс и других площадках за небольшую цену. Для созданиях пиролизных печек хорошо подходят металлические термосы, ведь они тоже изготовлены из нержавеющей стали.

Однако их довольно сложно сверлить из-за круглой формы и невозможности использовать сверлильный станок, а для полноценного пиролиза приток воздуха в зоне горения должен быть минимальным, а в зоне дожига, расположенной над зоной горения, максимальным.

Нередко для изготовления щепочниц используют различные емкости из стали, такие как:

• кастрюльки;
• кружки;
• котелки;
• банки.

Главными условиями выбора являются:

• жаростойкость;
• кислотостойкость;
• соответствие размеру и форме емкости для воды, которую будут устанавливать сверху.

Для примера

Простейшую пламенную щепочницу можно соорудить из продающихся в икее сушилок для столовых приборов ОРДНИНГ, торговый артикул 300.118.32, поз. 1 и 2 на рис. Достоинство данной заготовки материал, довольно толстая пищевая нержавейка, поэтому прослужит «икеевская» щепочница долго. Однако сгодится она разве что для утренней кружки чая или супа из пакета, так что заготовку нужно дополнить конфоркой из болтов (поз. 4): диаметр ОРДНИНГа 130 мм, что для походной кружки многовато.

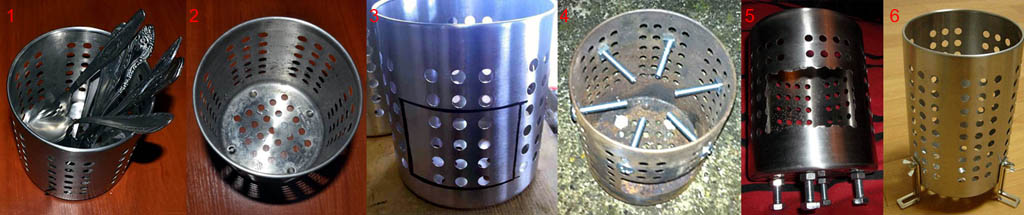

Печка-щепочница из сушилки для столовых приборов

Уже с супом на икеевской щепочнице возникают проблемы: одной загрузки даже сосновых или березовых щепок не хватает, так что приходится вырезать окно для догрузки, поз. 3. Совать в него мелкие щепки неудобно, тем более на холоде закоченевшими руками. Икеевская щепочница не очень-то устойчива, и нескладный новичок при догрузке топлива ее почти наверняка опрокинет.

Наконец, запускать икеевскую щепочницу можно только на улице, но тогда нужны ножки. Как их ни делай (поз. 5 и 6), в рюкзаке они за что-то цепляются и что-то рвут. В общем, от икеевской щепочницы толку будет, если ее возить в багажнике на рыбалку одного для или на даче для быстрого разогрева небольших порций пищи.

С пиролизом

Турбо – не турбо?

Самодельная щепочница с наддувом

«Турбо» слоган броский, и производители с торговцами под ним пустили в массы щепочницы с наддувом; их повторяют и многие любители, см. рис. справа. Но в походе достаточно быть и новичком-попутчиком, чтобы понять: батарейки для моторчика наддува – это энергозависимость печки и совершенно ненужные расходы. Еще – микромотор с вентилятором в походных условиях подвержены поломкам, а патрубок наддува торчит и мешает правильной укладке рюкзака. Однако охотникам, рыбакам и туристам вплоть до крутейших профи, ходящих в «семерку» (маршрут наивысшей, 7-й, категории сложности) сбрасывать щепочницы-турбо со счета отнюдь не следует.

На самом деле турбо щепочница это пиролизная походная печь, схема устройства которой дана на рис. ниже списка; прочие размеры можно взять пропорционально. Топливо загружается до нижнего края отверстий для вторичного воздуха; розжиг – сверху. Довели щепочницу до состояния такого американские туристы. Надо сказать, что тщательная проработка мелочей – сильнейшая сторона американской технической культуры времен ее расцвета; ныне, увы, наблюдаются явные признаки упадка. Для одиночного похода пиролизная печь-щепочница великовата, но, если идет группа, то достоинства проявляет несомненные:

• На загрузке из 2-3 десятков сосновых шишек можно приготовить обед для 2-3 человек.
• Зона высоких температур концентрируется по оси печки (там, где на рис. пламя), поэтому долговечная пиролизная щепочница может быть сделана из банок от консервов или тонкой оцинковки.
• Может работать и на газогидратном сухом топливе (сухом спирте).
• Без переделки может использоваться как отопительная в режиме поверхностного горения, см. в конце.
• Опрокинутую горящую печку достаточно немедленно поставить ровно, чтобы она продолжила работу.
• Разбрасывание искр и тлеющих углей исключено, а дно нагревается менее чем до 80 градусов, поэтому возможен запуск в палатке.

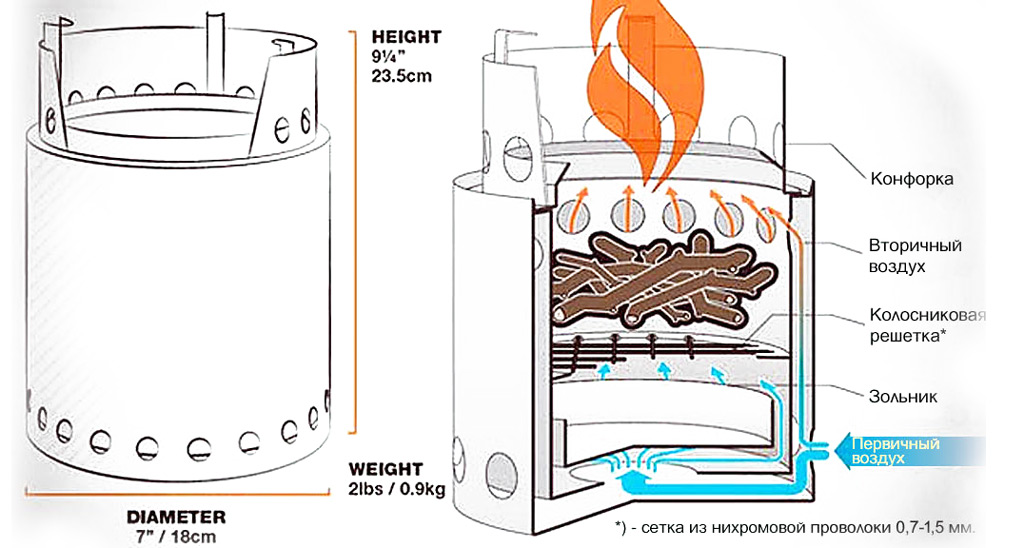

Схема устройства пиролизной походной печи-щепочницы

Последний случай, конечно, чрезвычайный

Нужно соблюдать меры предосторожности, чтобы не угореть, и ни в коем случае не лезть в спальники, пока печка не догорела полностью и не опорожнена от золы. Кроме того, если палатка из синтетики, под печку нужно подложить какую-то брезентуху или что-то подобное, иначе дно палатки в том месте станет ломким

Частичный пиролиз

Интерес американцев к полному пиролизу в походных печах в значительной степени объясняется местным природоохранным законодательством; правда, вне зоны его действия тамошние туристы выходного для и относятся к природе ужасающе безобразно. Так что – шишки собирать можно, но брать с дерева нельзя. Сушняк с земли поднять – не толще определенной величины. За отломанную живую ветку в некоторых штатах и Канаде можно и в тюрьму сесть. А нарушил – в дичайшей глуши вдруг откуда ни возьмись появляется инспектор с винтовкой M14 и тогда, как в царской России: раз дошло до протокола – дело табак.

В РФ драконовских ограничений на природопользование пока нет, поэтому отечественные любители предпочитают делать достаточно эффективные, но гораздо более простые конструктивно щепочницы с частичным пиролизом и переменным режимом горения. Сначала такая печка горит как пламенная. По мере выгорания легких фракций топлива и оседания его загрузки все более усиливается роль пиролиза с дожиганием от вторичного воздуха, а угли до золы догорают уже на пиролизе. По экономичности походные печи с переменным режимом горения несколько уступают чисто пиролизным, но температурный режим у них почти такой же ровный и приготовление пищи отнимает практически столько же времени. Все рассматриваемые далее образцы (кроме аварийных в конце) работают именно по такому принципу.

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

• Барабан.
• Угловая машинка для шлифования и шлифовальное колесо.
• Проволочная щётка.
• Отрезной круг по металлу.
• Металлически уголки и плоские заготовки.
• Термоустойчивая краска.

Инструкция:

1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
3. С помощью шлифовальной машинки убрать все неровности внизу.
4. Удалить остатки старой пены.
5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.

6. Завершающим этапом будет покраска печки.

   Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

• четыре болта с гайками.
• металлические прутки.
• маркер для отметок.
• болгарку.
• стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.

3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

• Две консервные банки разного диаметра.
• Нож.

Инструкция по изготовлению:

• Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
• Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
• Просунуть в образовавшееся отверстие банку поменьше.

• Сделать подставку под нагреваемую посуду.

  Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

• Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
• Ножовка по металлу, напильник.
• Дрель, молоток, для загиба стали.
• Пассатижи
• Слесарный кернер.
• Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

• Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
• Перенести рисунок на металл и правильно вырезать все нужные элементы.
• Просверлить отверстия для проволоки на всех частях стен будущей печки.
• С помощью проволоки собрать стены и дно печки.

• Изготовить сетку для посуды.

  Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Покупать или делать

На полках в магазинах представлены разные виды печки щепочницы. При этом каждый производитель старается доработать изделие и усовершенствовать. Добавление в конструкцию новых элементов лишает изделие наиболее ценного качества – простоты.

Можно найти хорошую печку из прочного металла, например, титановую щепочницу, но они часто оказываются тяжелыми. Сложность выбора подталкивает туристов к идее, как сделать печку щепочницу самостоятельно из подручных материалов. При домашней сборке мастер получает примитивную щепочницу, простую в использовании, универсальную, а главное – надежную.

Конструкция. Принцип работы

Чтобы понять, как сделать сжигание топлива более эффективным, стоит разобраться в том, как происходит процесс горения. Есть какое-то топливо, дрова. Есть искра, начальное тление в растопке. Сразу можно отметить, что без воздуха ничего гореть не будет. Не даром принято раздувать костер. Положив тлеющую растопку, туда дуют, чтобы занялось пламя. В воздухе содержится кислород – важнейший фактор, обеспечивающий горение. Нагнетая воздух, мы ускоряем приток нового кислорода и гореть начинает активнее.

В этом и заключается суть идеи щепочницы. При минимуме топлива обеспечить максимальный обдув, приток кислорода, тягу. В результате, совсем небольшое количество щепы или других горящих фрагментов, обеспечит достаточный жар для приготовления пищи и обогрева.

Печка состоит из двух металлических баков. В нижней части внешнем баке имеется серия отверстий для доступа воздуха. В верхний торец внешнего бака монтируется меньший внутренний бак, исполняющий роль топки. Топка имеет мелкие отверстия по всей поверхности: и в дне, и в боках. В итоге, небольшой объем топлива, который загружают в топку, получает обдув со всех сторон.

Описанная схема может иметь ряд мелких ответвлений и дополнений. Например, может быть предусмотрена кольцевая насадка на верхнюю часть, на которую будет ставиться котелок. За счет перфорации в этой части, воздух будет еще активнее поступать в топку. Можно будет больше топлива загрузить. Будет пространство для пламени, чтобы оно эффективнее обогревало дно посуды. Некоторые модели оснащают дополнительным поддувом. Есть версии с приделанной ручкой, которая позволяет перемещать печь без дополнительных ухватов и не обжигаться.

Преимущества устройства

Устройство обладает многими достоинствами, основными среди них можно назвать следующие:

1. Мобильность и малые габаритные размеры;
2. Ограждение открытого пламени;
3. Универсальность по видам используемого топлива;
4. Простота изготовления;
5. Высокая скорость нагрева;
6. Направленный нагрев.

Печи бывают разборные и монолитные. Устройства обоих видов имеют компактные габаритные размеры и незначительный вес – это позволяет легко переносить их в ручной клади. Работа печки характеризуется ограждением открытого пламени, обеспечивается минимальный уровень пожарной безопасности. В качестве топлива могут использоваться любые подручные материалы древесного происхождения – щепа, палки, ветки и так далее. Печь обладает высокой скоростью нагрева из-за качественного горения с хорошим избытком воздуха. Направленный вверх нагрев позволяет использовать малое количество топлива в отличие от костра, который не имеет концентрации и направления нагрева, требует большее количество дров.

При наличии небольшого набора инструментов и распространенных материалов любой умелец может изготовить щепочницу самостоятельно, даже из консервной банки.

Недостатками печи являются:

• Малый срок службы;
• Температурные деформации металла;
• Горячая поверхность;
• Корпус печи постоянно в саже.

Типы горения

Горение печки базируется на процессе пиролиза и использовании выделяемых от топлива газов для поддержания огня.

При этом такие печки считаются экономичными, а в экстренной ситуации даже спасительными. Ведь порой щепочница способна производить тепло при вялом, но долгом горении.

С пиролизом

Пиролизные щепочницы, работающие на процессе пиролиза, то есть с дополнительным наддувом, называют «турбопечка». Пиролизная походная печь щепочница была изобретена американскими туристами, которые проявили изобретательность и усердие при разработке аппарата.

Броский слоган «турбо» пустили в массы, однако путешественникам понятно, что энергозависимость от мотора наддува, функционирующего от батареек, не нужны. Такие дополнительные элементы ломаются, а патрубки мешают при рациональной укладке походного рюкзака и занимают ценное место туриста, направляющегося в путь в одиночку.

Однако большим группам, профессиональным охотникам, рыболовам или туристам, направляющимся в дальние места по маршрутам наивысшей степени сложности, отказываться от турбопечек не рекомендуется.

Главными преимуществами пиролизных печек являются:

• возможность приготовления обеда на 3 человек при загрузке камеры горения 20–30 шишками;
• наивысшая температура концентрируется по оси печки, поэтому изготавливая аппарат дома, вполне допустимо использовать банки из-под консервов или тонкого оцинкованного металла;
• возможность использования сухого спирта в качестве топлива;
• после опрокидывания турбопечка продолжит гореть, при условии, что ее сразу поставили на ровную поверхность в прежнем состоянии;
• в режиме поверхностного горения печку используют для обогрева. Искры не вылетают через металлические стенки, а дно не прогревается выше 80 градусов, что позволяет использование щепочницы для палатки.

Обратите внимание!
Используя пиролизную щепочницу в палатке, необходимо проявить бдительность и дождаться полного прогорания топлива и очистить ее от золы. Под печку укладывают брезент или другой термоустойчивый материал, который предотвратит плавление синтетики и исключит ломкость материала палатки в будущем

В противном случае турист рискует угореть.

Частичный пиролиз

Изобретение американцами пиролизных печек объясняется природоохранным законодательством, которое строго регулирует поведение граждан в лесу. То есть американским туристам позволено собирать сушняк с земли или шишки, однако ломать деревья недопустимо.

Подобные действия наказываются большими штрафами, а в некоторых штатах такое нарушение закона может стать причиной заключения. В России законы не такие суровые и природопользование не ограничено в такой степени. Этот факт во многом объясняет предпочтение граждан использовать упрощенные конструкции – с частичным пиролизом.

Когда топливо частично прогорает и оседает, то в процесс включается пиролиз. То есть остатки углей догорают до состояния золы от вторичного воздуха.

На заметку!
Если сравнивать такие печки, то по экономичности использования топлива частичный пиролиз уступает. Однако температурный режим внутри камеры горения одинаковый и на приготовление обеда уходит равное время.

Использование с армейским котелком

Армейские котелки, до сих пор использующиеся для вооружения российских солдат, популярны среди туристов. Также в магазинах представлены зарубежные котелки.

Каждый из них имеет свою определенную форму, поэтому котелок и щепочницу подбирают одновременно. Производитель указывает на щепочнице рекомендуемую модель котелка или габариты. Их необходимо учитывать, чтобы достичь максимального эффекта при установке котелка над щепочницей для быстрого разогрева.

Расстояние между стенками печки и котелка не должно превышать 5 мм. В противном случае, если котелок будет больше печки в диаметре, то до момента закипания жидкости потребуется больше времени.

Если же сама горелка щепочница окажется шире, то часть топлива будет использована впустую, а туристу придется носить с собой лишний груз. В качестве исключения можно выделить щепочницы для армейского котелка, рассчитанные сразу на 2 емкости.

Как сделать

Ракетную печь можно сделать самостоятельно. Сначала нужно нарисовать эскиз будущей конструкции и проставить на чертеже размеры печки. Наличие проекта экономит время и помогает избежать множества типичных ошибок начинающих мастеров.

Походная

Переносную печь-ракету можно сделать из профильной трубы либо старого газового баллона. В процессе работы понадобятся следующие материалы:

• отрезок профильной трубы сечением 160х160 мм – 30 см;
• отрезок профильной трубы сечением 120х120 мм – 50 см;
• металлические листы (5 мм) размерами 150х150, 160х160 и 200х300 мм;
• металлические прутья для изготовления колосников.

С помощью болгарки вырезают из профильных труб топку и дымоход. Эти два элемента соединяют между собой под углом 45°. Из металлических прутьев изготавливают колосники, которые приваривают к нижней части топки. Между топкой и поддувалом устанавливают разделяющую пластину.

Из металлического листа толщиной 5 мм делают заслонку на центральное отверстие топки. С помощью заслонки можно регулировать интенсивность пламени в печке. На последнем этапе выполняется окрашивание готовой конструкции термостойкой краской по металлу.

Стационарная

Ракетная печь стационарного типа состоит из трех основных элементов:

1. Печь-ракета.
2. Топочное отделение.
3. Лежанка.

Чтобы конструкция получилась прочной и устойчивой, выкапывают небольшой котлован. Дно ямы выкладывают красным огнеупорным кирпичом. При кладке второго ряда кирпича формируют внутренние дымоотводные выходы и устанавливают дверцы поддувальной и очистной камер. Затем выполняют кладку кирпичом камеры сгорания, вертикального канала и бункера для закладки топливного материала.

Когда раствор засохнет, на вертикальный канал устанавливают металлическую трубу либо бочку диаметром 450 мм. Стенки печки и лежанки закрывают огнеупорным кирпичом и замазывают глиняной массой.
