Китайские усилители. обзор класса ab

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

• PA01 – 50
• OPA12 – 60
• TSC1468 – 120
• PA04 – 400
• PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Назначение выводов

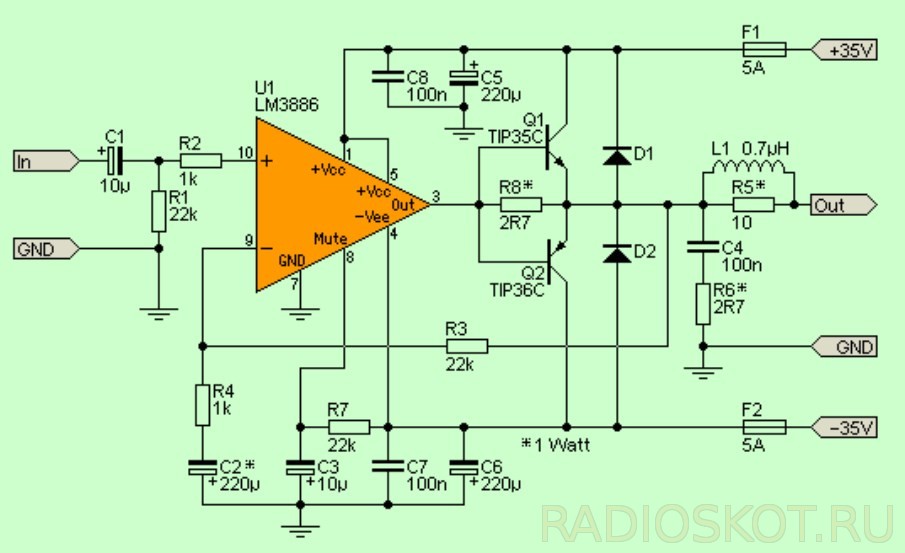

LM3886 и TIP35 — TIP36 транзисторы

Схема, которую решено было испытать, работала нормально долгое время, без перегревов и срабатывания защит. И даже 4 транзистора могут быть добавлены под 200 ваттный громкоговоритель 4 Ом, в принципе и 400 Вт может быть снято. Не забудьте только использовать изоляцию в радиаторе, в сборке транзисторов и интегральных микросхем.

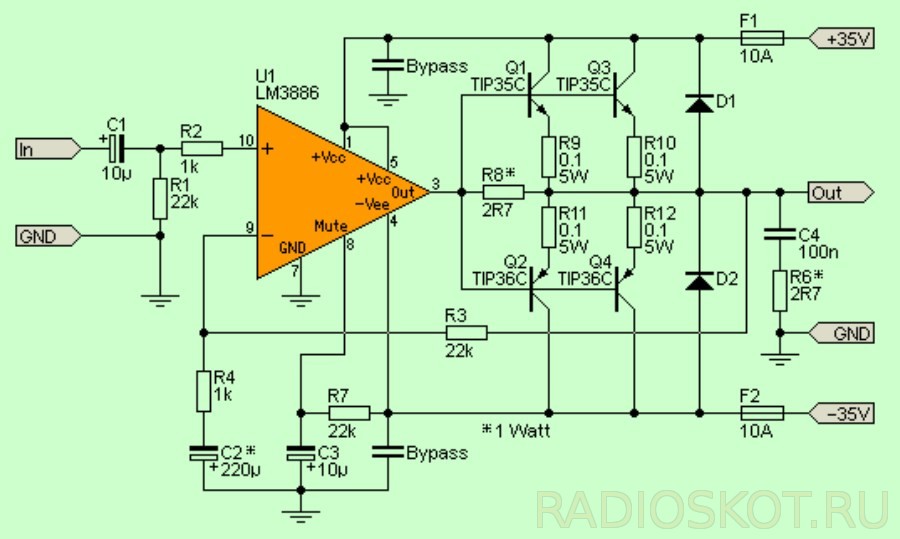

При добавлении ещё одной пары выходных транзисторов, как показано на схеме ниже, большая часть выходного тока контролируется уже ними. Сама LM3886 обеспечивает приблизительно 1 А пиковых токов, в зависимости от напряжения питания и сопротивления нагрузки. При источниках питания ± 35 В и нагрузке 4 Ом возможно снятие более 100 Вт путем распределения их по транзисторам в среднем на 25 Вт (пик 70 Вт). LM3886 потребляет всего около 18 Вт (в среднем) или менее 40 Вт. Можете если что даже добавить другую пару транзисторов (мощность R8 должна быть соответственно увеличена), тогда схема потянет и нагрузку 2 Ом.

Схемы содержат пару диодов от выхода до клемм питания. Они являются необязательными, поскольку внешние транзисторы не позволяют встроенному защитному устройству войти в режим защиты, а необходимы диоды для распределения обратной ЭДС от нагрузки. Поскольку защита отключена, диоды в значительной степени являются необязательным дополнением. В тестовой схеме всё работало даже когда на выходе было 110 Вт с нагрузкой 4 Ом!

Большинство схем в выходном сигнале также имеют последовательную индуктивность 0,7 мкГн. Это рекомендуется для одной лишь LM3886, но необязательно при добавлении транзисторов к усилителю мощности. Её целью является поддержание постоянной мощности при емкостных нагрузках, но здесь микросхема изолирована от нагрузки благодаря резистору 2,7 Ом, который используется для открытия внешних транзисторов. Тестовая схема не была с дросселем и никаких проблем не наблюдалось. При использовании дросселя его изготавливают путем намотки 10 витков провода 0,5 мм на корпус резистора 10 Ом 1 Вт.

Устройство для сабвуфера

Если предыдущие случаи не вызвали у вас вопросов, то и здесь все должно пройти гладко. Усилитель низких частот в домашних условиях можно сделать на базе микросхемы TDA 7294. Тут вам будет и мощная акустика с хорошим басами и прекрасный автоусилитель.

Кривая импеданса 15 сабвуфера относительно частот. Пик импеданса на ранней стадии соответствует резонансной частоте громкоговорителя. Наиболее распространенными из них являются динамики с номинальным импедансом 4 Ом или 8 Ом. Однако, несмотря на стандартизацию, ничто не мешает динамику со специфическими характеристиками.

Здесь мы можем применить практику. Если измерить с мультиметром импеданс громкоговорителя, мы измеряем только электрическое сопротивление, а не механическое сопротивление. Многим кажется странным, что 8-омный динамик отображает только 6. 4 на мультиметре, но мультиметр измеряет только электрическое сопротивление, а не механическое, поэтому значения всегда ниже.

Вам потребуется:

• Источник питания на три десятка вольт. Устройство должно быть двухполярным.
• Конденсаторы и резисторы, номиналы которых будут указаны на схеме сборочного чертежа.

Малогабаритный усилитель для маленьких колонок

Тот факт, что устройство будет неподвижным, только вам на руку. Это позволит расширить выбор адаптеров питания, подойдет любой имеющийся на руках. Малые размеры и приятный внешний вид бюджетного прибора можно обеспечить, если следовать следующим правилам:

Для всех целей настоящей статьи всегда учитывайте номинальный импеданс, указанный изготовителем. С другой стороны, если мы не знаем импеданса конкретного динамика, мы можем измерить электрическое сопротивление катушки и «округлить» значение до самого общего значения сразу после этого.

Это не идеальное правило, но оно помогает получить основу для расчета. В Физике Высшей школы одним из изученных предметов является «Ассоциация резисторов». Резисторы являются одним из наиболее распространенных элементов электроники и представляют собой не что иное, как части, которые имеют определенный электрический импеданс, учитывая материалы, которые были изготовлены и их конструкция. Они служат для «рассеивания энергии», т.е. для того, чтобы потратить немного электрической энергии, работающей в цепи, которая преобразуется в тепло.

• Работать необходимо с очень качественной печатной платой.
• Использовать нужно корпус из металла или пластика, который должен быть довольно-таки прочным.
• Нужно умело орудовать паяльником, чтобы не замазать устройство припоем.
• Желательно использовать только готовые гнезда.
• Радиатор не должен касаться ничего, кроме самой микросхемы.

Hi-Fi усилитель на микросхеме TDA7294 (TDA7293) — схема

Схема Hi-Fi усилителя на микросхеме TDA7293 (TDA7294) показана на рисунке. Конденсатор Cx не имеет порядкового номера. Это сделано для совместимости с самодельной печатной платой: я добавил конденсатор Cx позже.

Hi-Fi усилитель на TDA7294. Принципиальная схема.

Схема Hi-Fi усилителя на TDA7293.

Описание усилителя, его свойства и принцип работы описаны в статье Усилитель на TDA7293 / 7294 с Т-образной ООС.

Усилитель не содержит дефицитных деталей и каких-нибудь
сложных вещей. Поэтому собрать усилитель своими руками может даже начинающий.

На что обратить
внимание

В усилителе можно использовать как TDA7294, так и TDA7293. В зависимости от того, какая
микросхема используется, на плате в соответствующем месте устанавливается
перемычка.

Важно! Микросхема TDA7293 может работать в режиме микросхемы TDA7294. Если перемычка на плате установлена в положение TDA7294, то можно устанавливать как микросхему TDA7294, так и микросхему TDA7293

При этом не все преимущества микросхемы TDA7293 будут использованы.
Микросхема TDA7294 в режиме TDA7293 работать не может! Если перемычка на плате установлена в положение TDA7293, то микросхему TDA7294 использовать нельзя!

Микросхема TDA7293
немного лучше, чем TDA7294:
у нее чуть больше выходная мощность и качество звучания, поэтому я рекомендую
использовать именно TDA7293.

Емкости конденсаторов C1, C2, Cx не обязательно должны быть такими, как на схеме. Вы их выбираете самостоятельно, исходя из того, какие именно частотные свойства усилителя вы хотите получить.

Емкость конденсатора С1 зависит от сопротивления регулятора
громкости.

Усилитель в целом (не только эта печатная плата, а усилитель полностью) будет иметь максимальное качество только в том случае, если абсолютно все его части правильно сделаны и соединены. Об этом в конце статьи.

TDA7385 — схема четырех канального усилителя мощности

Также одним немаловажным фактором у TDA7386 является наличие эффективной системы защиты от короткого замыкания в нагрузке и перегрева. Кроме этого, у чипа есть функция MUTE, которая может, в случае необходимости отключать входные цепи микросхемы. На сегодняшний день такие четырех-канальные микросхемы как TDA7386 и TDA7385 очень востребованы радиолюбителями.

Особенно, такой четырех-канальный УМЗЧ популярен у тех, кто собирают собственными руками новые либо модернизируют штатные автомобильные усилители мощности. Здесь все дело в том, что усилитель в таком варианте значительно проще собрать и настроить, чем сделать схему на дискретных компонентах.

К тому же этот аппарат обладает превосходными электрическими характеристиками, имеет малые нелинейные искажения и эффективную защиту, следовательно, и воспроизводит звук высокого качества. Учитывая такие хорошие характеристики микросхемы и великолепное звучание, ее в большинстве случаев применяют как оконечный усилитель мощности в автомобильных магнитолах высокого качества и как следствие — дорогих.

Конструирование УМЗЧ

Прежде чем приобретать необходимые детали и вытравливать проводники на плате текстолита, необходимо уточнить номиналы резисторов и конденсаторов, а также подобрать нужные модели транзисторов, операционных усилителей или интегральных микросхем.

Это можно сделать на компьютере при помощи специального программного обеспечения, например, NI Multisim. В данной программе собрана большая база электронных компонентов. С ее помощью можно моделировать работу любых электронных устройств даже с учетом погрешностей, проверять схемы на работоспособность.

Вам будет интересно:Маркировка светодиодных ламп. Виды и характеристики светодиодных ламп

С помощью такого софта особенно удобно тестировать схемы мощных УМЗЧ.

Как собрать усилитель звука

Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами. Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

1. Кухонная соль – 200 грамм.
2. Медный купорос – 100 грамм.
3. 1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.

Схема защиты от замыкания на землю

Контур заземления — это ток, который течет от источника звука к усилителю через заземляющий экран входных аудиокабелей. Этот ток будет улавливаться на входе усилителя и вызывать раздражающий гул. Советуем использовать дополнительную цепь, расположенную между заземлением основной схемы и соединением шасси, чтобы убрать ток контура заземления:

При нормальных условиях работы токи контура заземления низкого напряжения протекают через резистор (R1). Резистор уменьшает этот ток и разрывает контур заземления. В случае сильного короткого замыкания ток короткого замыкания может протекать через диодный мост к земле. Конденсатор фильтрует любые радиочастотные помехи, улавливаемые шасси.

Заземление основной схемы подключается к цепи защиты контура заземления на клемме «PSU 0V». Затем цепь защиты контура заземления подключается к шасси от клеммы «Шасси». Соединение с шасси может осуществляться с помощью того же болта где соединяется провод заземления или в другом месте.

Если используете цепь защиты контура заземления, обязательно изолируйте все входные и выходные разъемы от корпуса. В противном случае будет прямой путь от заземления основной схемы к шасси, и цепь защиты контура заземления будет обойдена (то есть бесполезна).

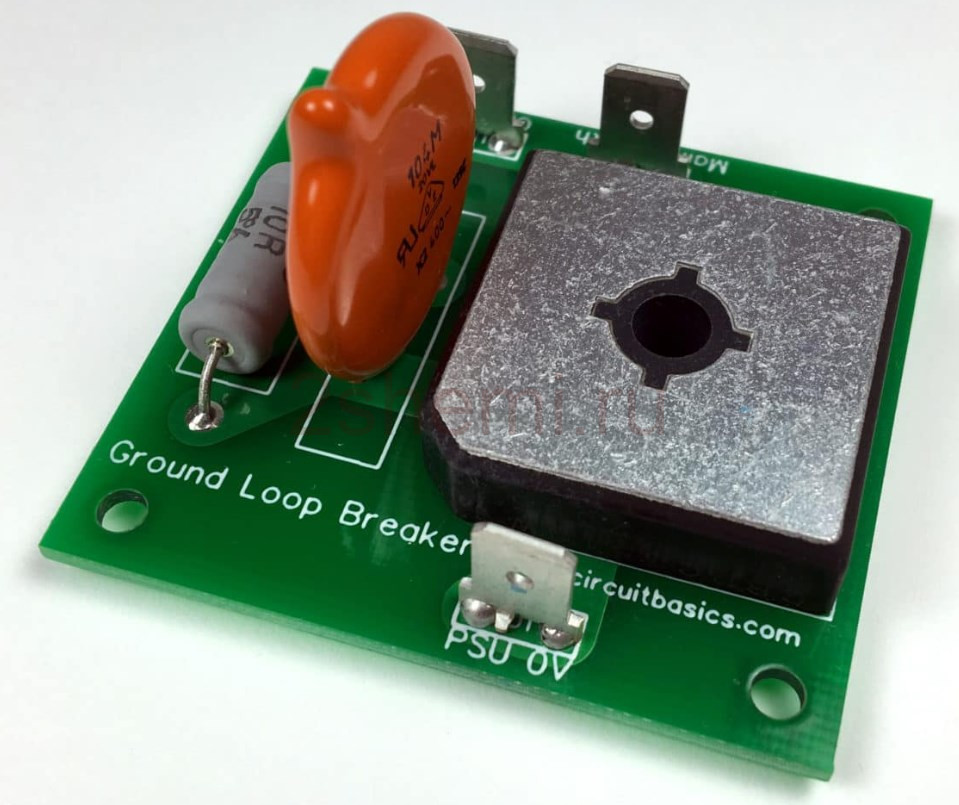

Схема защиты контура заземления может быть собрана на отдельной печатной плате.

Установка микросхемы TDA7294

В зависимости от применяемой микросхемы на плате устанавливается перемычка в нужной позиции.

Установка перемычки TDA7294 или TDA7293

Если перемычка установлена в положение TDA7293, то пустую квадратную контактную
площадку с надписью TDA7294
можно залить припоем.

Заливка контактной площадки

Так будет совсем-совсем немного, но лучше.

Микросхема должна быть установлена на радиаторе площадью не
менее 700 квадратных сантиметров. При установке микросхемы на радиатор
необходимо использовать термопасту. Радиатор должен свободно охлаждаться
воздухом.

Важно! Корпус
микросхемы соединен с минусом источника питания, поэтому, чтобы избежать
короткого замыкания источника питания, надо либо устанавливать микросхему через
изолирующую прокладку (и изолировать винт, которым микросхема крепится к
радиатору), либо надежно изолировать радиатор от корпуса. В первом варианте микросхема охлаждается немного хуже

Во втором есть возможность случайно замкнуть радиатор, находящийся под напряжением, на корпус

В первом варианте микросхема охлаждается немного хуже. Во втором есть возможность случайно замкнуть радиатор, находящийся под напряжением, на корпус.

Поступайте так, как вам удобнее.

На один радиатор можно установить несколько микросхем, при этом площадь радиатора увеличить в столько раз, сколько микросхем на него установлено. Но провода питания при этом должны подходить к каждой из плат усилителя. Нельзя «пускать питание» от одной микросхемы к другой через радиатор! Тот факт, что фланец микросхемы соединён с минусом питания не означает, что микросхема может получать энергию питания через свой фланец!

Крепить плату к радиатору можно просто прикрутив к нему микросхему. Этот способ применим, если на плате не используются тяжелые экзотические компоненты и если при эксплуатации усилителя отсутствует вибрация. Пример такого крепления платы в корпусе усилителя показан на странице Четырехканальный усилитель.

Габариты платы и присоединительные размеры показаны на
рисунке. Фланец микросхемы выступает за габариты платы на 1…2 миллиметра в
зависимости от того, как микросхема сориентирована при пайке.

Для более надежного крепления можно использовать специальное крепежное отверстие под винт с резьбой М3. Это отверстие изолировано от схемы.

Принцип использования этого отверстия довольно прост, главное, чтобы ничего не замкнуло.

Идея крепления

Конструкция и детали

Печатная плата усилителя приведена на рис.2, а схема размещения деталей на ней — на рис.3. Резисторы R7 и R8 мощностью 2 Вт класс точности 1%. Для изготовления выходной индуктивности L1 необходимо намотать 12 витков провода диаметром 0,5…0,6 мм с эмалевой изоляцией на трубку или карандаш такой же толщины, как и R7.

Затем в нее вставляется резистор — так, чтобы он нигде не прикасался к ней(чтобы не повредить изоляцию). Емкость конденсатора C2 можно увеличить для лучшей передачи низких частот.

Глубина обратной связи задается резистором R4. Режим Mute включается при размыкание переключателя S1. Для сетевого трансформатора желательно использовать тороид. Напряжение вторичной обмотки – 2×25 В.

Выпрямительный мостик должен быть рассчитан на номинальный ток — как минимум, 6 А. Выпрямленное напряжение без нагрузки ±35÷38В. Емкость электролитических конденсаторов C5, C4 4700÷10000 мкФ, допустимое напряжение — не меньше 50 В. Конденсаторы желательно зашунтировать плЈночным конденсаторами Јмкости (0,1 — 1 мкФ) в непосредственной близости от выводов микросхемы.

Рис. 2. Печатная плата усилителя на микросхеме LM3886.

Рис. 3. Размещение деталей на печатной плате усилителя.

Внимание! ИМС необходимо установить на радиатор. Внутренняя защита микросхемы эффективна только тогда, когда выделяющееся тепло рассеивается радиатором соответствующих размеров

Относительно высокое напряжение на оконечных транзисторах (5,2 В) и ток покоя около 38 мА существенно увеличивают теплоотдачу. Размеры радиатора можно определить, руководствуясь графиками на рис.4.

В правой части рисунка приведены графики зависимости выделяющейся мощности от суммарного напряжения (для некоторых значений импеданса громкоговорителей). Этим мощностям соответствуют температуры радиатора Т_с. При заданной темпетуре среды Т_А, из таблицы в левой части можно определить необходимое тепловое сопротивление радиатора.

Рис. 4. Тепловое сопротивление радиатора.

Пример. Пусть суммарное значение напряжения питания равно 80 В, импеданс громкоговорителя — 8 Ом. По графикам этим значениям соответствует выделяемой мощности Р_D=40 Вт, т.е. Т_С=102°С. Пусть максимальная температура среды Т_А равна 25°С.

Тогда для теплового сопротивления радиатора по таблице получаем 1,9 °/Вт. Если усилитель должен надежно работать при максимальной температуре 40°С, это значение уменьшается до 1,6.

При 50°С будет нужен уже очень большой радиатор (пластина примерно 30×30 см толщиной 5 мм). У современных ребристых или игольчатых радиаторов тепловое сопротивление меньше, чем у гладкой пластины, и можно обойтись гораздо меньшим по размерам радиатором.

Проблему охлаждения можно решить, используя радиатор длиной 150 мм и шиной 95 мм, имеющий 16 ребер. Радиатор на плату необходимо устанавливать обязательно так, чтобы между ребрами могли свободно протекать воздушные потоки. Поэтому он должен располагаться снаружи корпуса на задней стенке. Поскольку корпус и у этой ИМС также находится под напряжением питания, радиатор необходимо изолировать от корпуса усилителя (если он металлический).

Может возникнуть вопрос: поскольку размеры радиатора достаточно велики, не лучше ли использовать для охлаждения небольшой вентилятор?

Однако шум постоянно включенного даже малошумящего вентилятора будет мешать прослушиванию тихих музыкальных пассажей. Некоторые фирмы используют в мощных усилителях вентиляционное охлаждение, однако включение вентилятора происходит при определенном уровне входного сигнала.

Поскольку в этом случае вентилятор не мешает тихим музыкальным мелодиям (отключается), такое решение имеет право на существование. Однако при усилении речи возникают акустические помехи из включения и выключения вентилятора при резком изменении громкости.

Для получения высокого качества звуковоспроизведения, на входы микросхемы должно попадать как можно меньше помех. Поскольку в проводах питания неизбежно имеются большие пульсации тока, которые могут легко передаваться на вход усилителя, входные провода и провода питания должны быть расположены как можно дальше друг от друга.

Технические данные на микросхему LM3886 (datasheet) — Скачать (0,8 МБ).

Подключение регулятора громкости

Если предусилитель отсутствует, то регулятор громкости
подключается непосредственно к усилителю

Важно, чтобы входные цепи не имели
контакта с «землей» или с корпусом усилителя.

В качестве регулятора рекомендуется использовать переменный резистор (потенциометр) сопротивлением 30…50 кОм. Предельные значения сопротивления регулятора громкости 5…100 кОм, но при этом возможно небольшое ухудшение качества звучания.

Переменный резистор лучше использовать с экспоненциальной
зависимостью сопротивления от угла поворота. Тогда при вращении ручки
регулятора, громкость будет изменяться пропорционально углу поворота. Такие
переменные резисторы российского производства имеют в обозначении букву В, а
резисторы произведенные не в России – букву A.

Стереоусилитель мощности звуковой частоты на микросхеме LM1876

Сегодня день электронных железяк на Муське! Компактный стереоусилитель АВ-класса на интегральной микросхеме с выходной мощностью 30 Вт * 2. Доступен в виде собранного модуля или радиоконструктора. Микросхема LM1876 — сдвоенный вариант популярной микросхемы LM1875.

Два канала размещены в одном корпусе, добавлена возможность отключения звука (mute) и режим отключения (standby). Эти функции в этом наборе не задействованы. Защита от короткого замыкания на выходе, от термоперегрева и прочее. Низкий уровень искажений. Пластиковый корпус позволяет закрепить микросхему на радиатор без изолирующей прокладки. Полный даташит на микросхему www.ti.com/lit/ds/symlink/lm1876.pdf. Выдержка на из даташита:

Плата конструктора:

Схема:

Перерисовал схему для обзора в более понятном виде:

Замечания по схеме: 1. Как видим — самое обычное включение микросхемы. 2. Нет конденсатора по входу УНЧ. В случае, если на вход попадет постоянная составляющая — тогда надежда только на защиту на микросхеме upc1237. 3. Нет конденсаторов-фильтров на ножках питания LM1876. 4. Нет защитного диода на обмотке реле защиты громкоговорителя.

Распаковка и детали конструктора

Мощность усилителя зависит от напряжения питания и сопротивления подключенного громкоговорителя. Провел измерения и составил таблицу для микросхем Lm1875/Lm1876. «На грани клиппинга».

Первый столбец — сопротивление громкоговорителя и переменное напряжение питания одной обмотки трансформатора. Vin — переменное напряжение (сигнал синус 1 кГц) на входе усилителя. От макс до мин синусоиды. Vpp — переменное напряжение на выходе усилителя. От макс до мин синусоиды. Pmax — макс мощность на канал Pср — средняя мощность на канал t — температура чипа на радиаторе (см размер радиатора на фото)

Плата по сравнению с усилителем на LM1875 из обзора :

Измерения

Контрольные сигналы. Нагрузка 8 Ом.

1 кГц:

Синус

Пила

Прямоугольник

20 кГц

Синус

Пила — забыл сфоткать. Тут все ок — поверьте мне

Прямоугольник

50 Гц

Синус

С прямоугольником тут полный швах — осциллограф чудит или унч или генератор сигналов.

Измерения в RMAA. Нагрузка 8 Ом Pmax=28 Ватт Pср=14 Ватт

Другие графики

Я сделал измерения при обычном подключении громкоговорителей к гнездам на плате. Меня не устроило разделение каналов усилителя — всего 34 dB. Потом подключил провода идущие от громкоговорителей до земли к общей точки на конденсаторах блока питания.

Стало чуть лучше — 41 dB. Правда ухудшились THD. Гармоники появились — возможно, это из-за того, что я провода не припаивал или прикручивал к плате. Просто засунул в отверстие.

Сравним измерения с усилителем на LM1875 обзора Напомню, у LM1875 инвертирующее включение. В обеих случаях измерения делались на большой мощности — на усилитель подавался сигнал до клиппинга. Потом уровень сигнала уменьшался до приемлемого уровня искажений по спектранализатору в RMAA. Нагрузка 8 Ом:

Другие графики

Гармоники «влево» от сигнала 1 кГц обеих ИМС одинаковый по характеру рисунка. Видимо особенность микросхем.

Послушал

Звучит чисто, по звуку очень похож на LM1875. Что и следовало ожидать.

Выводы

Плюсы — компактный усилитель. Играет не плохо. Все на одной плате — и блок питания, и защита и микросхема УНЧ Минусы — см замечания к схеме, взаимопроникновение каналов очень печально в этой реализации усилителя или в моем экземпляре этой микросхемы. Сильно «чудит», если мобильный телефон рядом звонит. Возможно в металлическом корпусе этот эффект пропадет.

когда стоит применять LM1876 вместо более распространенной Lm1875 — когда нужна реализация «mute» или «standby» из «коробки» — эти фичи встроены в чип. Так же проще организовать мостовое включение микросхемы вместо двух Lm1875 использовать одну микросхему.

ЗЫ А этот «пациент» на LM1876 звучит лучше конструктора из обзора. Но и цена будет больше 10$ за «полный фарш»:

Подведем итоги

Добавление транзисторов-бустеров позволяет микросхемному усилителю звука обеспечивать большую мощность при нагрузках с более низким сопротивлением, чем это возможно в других случаях, но с оговорками. Главной из них является искажение. Оно не будет слышно если усилитель используется для низкочастотного динамика (в 3-полосной системе) или сабвуфера, но, вероятно, будет заметно, если вы попытаетесь использовать эту технологию с усилителем полного диапазона частот 20 Гц — 20 кГц. Также микросхема не может работать при более высоком напряжении, чем она рассчитана, поэтому мощность большинства типовых нагрузок АС (6-8 Ом) не будет значительно улучшена. Разве что при их параллельном включении.
