Скважинный поршневой насос
Ручной поршневой насос собирается из подручных средств в следующем порядке.
- Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
- Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
- Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
- Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
- Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
- Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
- Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.
Когда все детали будут готовы, остается лишь собрать насос:
- подсоедините к корпусу нижнюю крышку;
- вставьте в корпус нижний обратный клапан;
- вставьте поршень со штоком;
- закройте верхнюю крышку;
- установите рычаг;
- подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
- закрепите насос на платформе.
Изготовление поршневого, ручного насоса
Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:
Рисунок 2. Схема помпы поршневого насоса.
Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства. Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок. Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки. В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла. Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг
Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны. Первый тип можно сделать из прочного куска резины
Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла. Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом
Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла. Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.
Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).
Самодельная бетономешалка
Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.
В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:
Делаем рычаг
Осталось сделать рабочий рычаг помпы. Для этого возьмем трубу диаметром 3 см и длиной около 35 см. Один конец трубы нужно сплющить молотком и проделать здесь отверстие под болт. В дальнейшем именно через него будет проходить болт, который также расположится и в двух кронштейнах. Именно так крепится рычаг. К болту подводят и верхний конец штока, надежно фиксируя его. Наружную сторону рабочего рычага можно обмотать изолентой или надеть на него кусок резинового шланга для удобства захвата рукой.
Входной клапан монтируем из отреза плотной резины. Его диаметр должен быть немного меньше входного отверстия. В центральной части клапана формируем отверстие и монтируем в него направляющую. Именно благодаря ей клапан всегда будет возвращаться на место после возвращения поршня в привычное положение.
Готовый насос насаживают на трубу, длина которой должна доставать до зеркала воды в колодце. Осталось надежно зафиксировать помпу у стенок источника, чтобы беспрепятственно поднимать воду из него.
Помпа
Классическая схема помпы, которая применяется уже несколько десятков лет во многих селах и населенных пунктах без водопровода.
Понадобятся следующие комплектующие:
- Труба ПВХ 5 см в диаметре и заглушкой и отводами.
- Обратные клапаны 0,5 2 штуки.
- Труба ППР 2,4 см в диаметре.
- Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
- Дополнительные детали.
Делаем помпу.
Чтобы конструкция работала, нужно обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления, вода проходит через два клапана и попадает на вывод. Если не обеспечить надежность корпуса, и плотность прилегания прокладки, усилия будут напрасными
Поршневой насос
Как правило, конструкция такого механизма состоит из следующих элементов:
- рабочий цилиндр;
- поршень;
- впускной и выпускной клапаны.
Принцип действия самодельной поршневой помпы заключается в следующих важных моментах:
- при движении поршня открывается впускной клапан, и вода всасывается внутрь насоса;
- при обратном движении поршня впускной клапан закрывается, а выпускной соответственно открывается, и вода выходит наружу.
Как видим, устройство и принцип действия этого самодельного насоса весьма несложное, поэтому его изготовление не составит большого труда, главное приготовить все необходимые материалы.
Для этого вам потребуется:
- отрезок металлической трубы диаметром не меньше 90 мм и оптимальной длиной в 70–90 см;
- металлический диск для поршня;
- резиновая мембрана, диаметром чуть больше диска;
- металлический прут для штока;
- скобы или кронштейны.
Порядок изготовления заключается в следующих важных шагах:
-
вверху трубы приваривается кронштейн для крепления рычага;
- закрывается низ цилиндра с помощью пластины из металла или можно использовать кругляк твердой породы дерева;
- сверху цилиндра просверливается отверстие для слива воды;
- поршень изготавливается из диска и мембраны, а затем прикрепляются к штоку с помощью отверстия, выполненного по центру;
- клапана изготавливаются также из резины, причем впускной по диаметру должен быть одинаковый с размером трубы;
- все указанные детали компонуются в одну конструкцию, и насос готов.
Стоит учесть: поршневой насос применяется только для выкачки воды из неглубоких колодцев или других мелких источников.
Самодельный ручной насос для воды. Схема и принцип работы.
Я поделюсь опытом изготовления самодельного ручного поршневого насоса для воды, которым пользуюсь вот уже два года и который легко может сделать каждый.
Обычно каждый начинающий садовод в первую очередь испытывает необходимость в воде для орошения участка. Ведь если она далеко, да к тому же лето засушливое, нужно очень много труда, чтобы полить сад. Совсем другое дело, когда на участке есть колодец и насос, подающий из него воду.
Он установлен у меня в шахтном колодце и подает воду на высоту 4,5—5,0 метра. Расстояние от поверхности воды до насоса 5,5—6,0 метров. Накачивает воду он легко и не требует больших физических усилий: 8—10 движений поршня — и ведро наполнено до краев.
Схема ручного насоса для воды:
Материал, необходимый для изготовления: металлическая бесшовная труба диаметром 90 и длиной 450 миллиметров, четыре фланца — из них два приварить к цилиндру (в крайнем случае можно обойтись и без них), три стальных патрубка, хорошая резина для клапанов, кусок текстолита, немного фетра, латунный стержень (штанга) диаметром 16 и длиной 800 миллиметров и ряд крепежных деталей.
устройство ручного насоса для воды :
1, 12, 13, 17 – фланцы; 2 -сальниковая набивка; 3 — гайка сальника; 4 — патрубок диаметром 1 дюйм; 5—цилиндр насоса; 6 — шайба поршня диаметром 30—35 мм; 7 —текстолитовая шайба поршня; 8 — шайба диаметром 45 мм; 9 — нижний резиновый клапан; 10 — паранитовая прокладка; 11 — всасывающая труба диаметром 1,5 дюйма; 14 — фетровая прокладка; 15— верхняя резиновая прокладка; 16 — штанга диаметром 16 мм.
Принцип работы ручного поршневого насоса для воды
При движении штанги вверх верхний резиновый клапан (в сборе 14, 7, 15) плотно прилегает к корпусу цилиндра 5, а нижний клапан 9 открывается и засасывает воду. При движении штанги вниз нижний клапан 9 плотно прижимается к фланцу 12 и закрывает отверстие для входа воды через трубу 11. В это время у верхнего клапана отгибаются края фетровой 14 и резиновой 15 прокладок до шайбы 6, и вода проходит через отверстия текстолитовой шайбы — 7.
При следующем движении поршня вверх нижний клапан открывается, а верхний резиновый плотно прилегает к стенкам цилиндра, и вода выталкивается в нагнетательную трубу, а в цилиндр 5 поступает новая порция воды снизу. Перед опробованием насоса цилиндр надо залить водой Кроме того, надо учесть, что работа поршня во многом зависит от качества резины, поэтому лучше брать такую в которой содержится больше каучука.
В приведенных чертежах указаны размеры отдельных деталей, но строго придерживаться их нет необходимости, тем более, что практически при изготовлении не всегда возможно достать именно такой материал. Поэтому можно брать, например, цилиндр диаметром не 90, а 80 миллиметров, штангу диаметром не 16, а 18 миллиметров, соответственно меняя размеры других деталей.
Насосы на энергии волны
Чтобы вода не текла назад в реку или озеро, систему оснащают обратным клапаном, который также можно сделать самостоятельно. Поплавок-бревно подбирается опытным путем. Вся конструкция устанавливается на мачте, которая вбивается в дно, и должна быть жесткой. Производительность такого насоса невелика, но за сутки можно перекачать до 20 кубометров воды.
Второй вариант конструкции предполагает использование тормозной камеры вместо гофрированного шланга. Ее нужно разобрать. Отверстий достаточно два. Трудность возникает когда необходимо изготовить клапаны. Впускной изготавливается из отрезка трубы, рассверленного таким образом, чтобы шар не проваливался внутрь, и перекрывал канал.
Выпускной клапан отличается наличием прижимной пружины, которая монтируется между шаром и медной полосой. Для диафрагмы используется плотная резина. Диаметр должен совпадать с размерами тормозной камеры. В качестве герметика используется эпоксидная смола или иной клей, который выдерживает воздействие воды.
Но и эту модель можно усовершенствовать. В дно озера или реки вбиваются 4 кола. В бревне делаются пропилы, которые не позволяют ему вращаться на ветру. Если есть керосин, древесину лучше пропитать им, чтобы волокна не впитывали влагу, и бревно не потонуло. При этом поплавок монтируется таким образом, чтобы фрикционные движения не стали причиной повреждения несущего штока.
Практические чертежи и фото качалки для полива огорода
Насосы для скважины, изготовленные своими руками, могут иметь разный и вполне изящный вид. Их размеры определяют производительность агрегата. Так, внутренний диаметр рабочего цилиндра обычно составляет от 50 до 100 мм.
Мне приходилось поливать таким насосом огород у дедушки. На практике засосать воду удается при неоднократных движениях ручки, причем с небольшой глубины, так как в начале работы агрегата вместо воды приходится качать воздух. В этом случае клапаны работают неэффективно, а уплотнение поршня пропускает воздух при высоком разряжении в трубе скважины.
По этой причине в начале работы в камеру насоса сверху заливают воду, а при глубине скважины порядка 20 м или изношенных клапанах ее приходится добавлять один–два раза во время закачки.
После использования насоса вода в нем удерживается нижним клапаном ровно то время, которое обеспечивает качество клапана.
Практическая конструкция ручного насоса представлена на чертеже. Некоторые дополнения для стандартной конструкции:
- Ручка изготовлена из стальной трубы диаметром 25-32 мм. Ее верхний конец сплющен для удобства соединения со штоком. Обе оси вращения рычага – болт диаметром 10 — 12 мм с шайбами и гайками.
- Шток – стальной пруток диаметром 12-14 мм. В его нижней части необходима резьба для крепления к поршню. Шток фиксируется к клапану между двумя гайками с шайбами.
- Поршень – стальной диск толщиной 4-10 мм, в зависимости от диаметра цилиндра. В нем сверлится ряд отверстий диаметром 10-15 мм. Поршень несколько меньше цилиндра по диаметру.
- Уплотнение верхнего клапана – плоская резина толщиной 4 мм. В худшем случае можно использовать камеру грузовика.
- Цилиндр – гладкая изнутри труба диаметром 50-100 мм. Хорошо подходит гильза от ДВС.
- Нижний клапан изготовлен из той же резины толщиной 4 мм. В отверстие по центру диска вставляется болт с гайками и шайбами. Верхняя шайба примерно соответствует по диаметру размеру трубы скважины, что способствует высокому качеству уплотнения. Резинка крепится сбоку к основанию цилиндра. В настоящее время нижний клапан можно заменить стандартным обратным клапаном, который легко приобрести в магазине сантехники. Из него извлекают пружину для облегчения срабатывания.
- Верхняя крышка зачастую отсутствует, так как для закачки из глубокой скважины приходится заливать воду в насос.
Для монтажа агрегата над скважиной необходима станина, которую удобно сварить из уголка сечением 45х45 мм. Для забора воды из скважины в нее опускается специальная труба с отверстиями на боковых поверхностях для предотвращения заиливания.
На фото представлен один из вариантов ручного насоса в разобранном виде. Рабочий цилиндр изготовлен из гильзы двигателя трактора МТЗ диаметром 110 мм. Верхняя часть – из стальной трубы диаметром 133мм. Подойдет и гильза от грузовика ЗИЛ-130, ее внутренний диаметр 100 мм. Поршень вырезан из ленты транспортера толщиной 15 мм и усилен снизу стальной шайбой большого диаметра. Чтобы не варить гильзу, а также обеспечить легкий доступ для ремонта, конструкция собирается на шпильках диаметром 8-10 мм, приваренных к верхней трубе.
В качестве цилиндра насоса самодельщики находят самые разные детали, в том числе возможно использование корпуса огнетушителя. Ниже следует видео, в котором представлен такой вариант агрегата.
Другие виды механических насосов
Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.
Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.
Винт Архимеда
Винт Архимеда и его использование
Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.
Гидравлический таран
Гидравлический таран
Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.
Аэролифт
Аэролифт – принцип работы
Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.
Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.
Самодельная поршневая помпа
Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.
Устройство самодельного поршневого насоса
Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.
Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.
Ручной поршневой насос для воды своими руками — варианты изготовления
В качестве корпуса самодельного поршневого насоса можно использовать трубу или любое изделие цилиндрической формы – гильзу от двигателя внутреннего сгорания, гидроцилиндра и т.д. Поршень можно изготовить практически из любого материала. Наиболее доступным и легким в обработке является дерево, но срок его службы недолог. Самым долговечным и простым в изготовлении является пластиковый поршень.
Сливная труба должна быть жесткой (сталь или пластик) или иметь армирование. Эластичная труба, например, из резины, будет периодически сжиматься атмосферным давлением.
Самодельный ручной насос
Если насос используется для подъема воды с большой глубины, его шток ввиду большой его длины делают из легкого материала, например, дюралевой трубы. Также необходимо изменить соотношение плеч рычага-качалки с учетом увеличенного веса столба воды, который приходится каждый раз поднимать пользователю.
Приводом для поршневого насоса может служить качающееся на волнах бревно (волновой насос) или подобие качели с двумя попеременно наполняемыми емкостями (насос-бабочка).
Как сделать собственный насос?
Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.
Шаг 1: Изготовление корпуса
Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.
Шаг 2: Сооружение крышек
Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два «кругляша», способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.
Шаг 3: Дополнительные детали на корпусе
На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной «носик». Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.
Шаг 4: Сборка поршня
Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.
Шаг 5: Установка клапанов
Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения «в одну сторону». Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.
Шаг 6: Оборудование впускной трубой
Эту часть насоса необходимо приварить к отверстию, которое просверлено в дне устройства и оборудовано впускным клапаном. Можно сделать немного по-другому: вырезать в нижней части агрегата отверстие, соответствующее диаметру трубы, и снабдить его винтовой резьбой. После собрать клапан, перекрывающий выход из трубопровода, непосредственно на нем. Остается только сделать резьбу снаружи трубы и элементарно навинтить на нее корпус насоса. Обязательное условие для этой части агрегата – способность вынести значительные перепады температуры, сопротивление коррозии. Самый лучший материал для труб – жесткий пластик или сталь.
Шаг 7: Монтаж ручки, штока и кронштейна
Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.
Вариант № 3. Спиральный гидравлический поршень

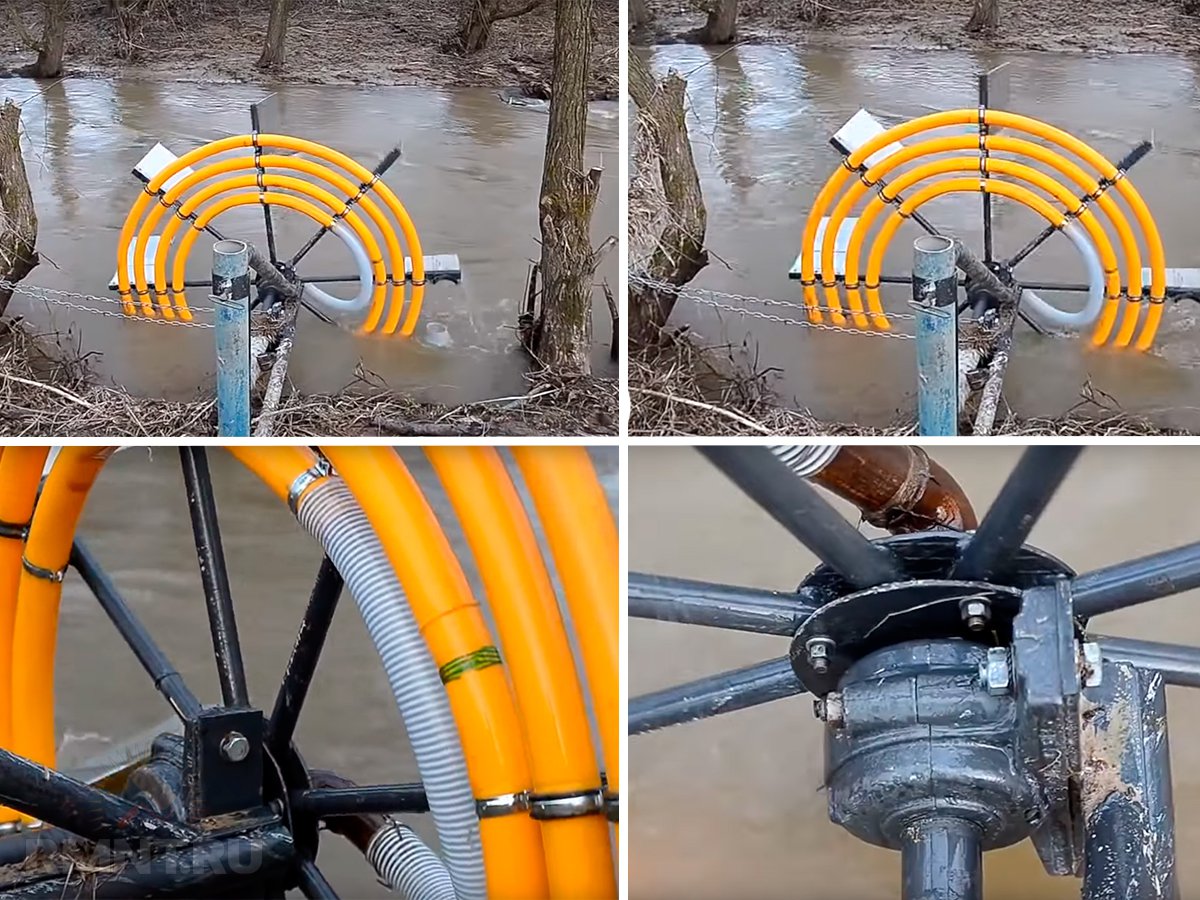

За этим грозным названием кроется остроумное приспособление для подачи воды из реки с течением на небольшое расстояние. Это устройство на основе карусели с лопастями — подобии колеса водяной мельницы. Карусель приводится в действие речным потоком.
Насосом в данном случае является спираль из гибкой трубы Ø 50–75 мм, закреплённой хомутами к колесу. В заборной части (ближе к наружному контуру) к ней присоединен ковш из трубы большего диаметра (150 мм).
Главный узел — трубный редуктор, по которому вода будет поступать в трубопровод. Его можно взять с заводского оборудования или ассенизаторского насоса. Редуктор находится по оси колеса и жёстко закреплён к неподвижному основанию.
Максимальная высота подъёма воды будет равна длине трубы (от забора), которая целиком погружена в воду во время работы. То есть это расстояние в плане от точки погружения до точки выхода, которое проходит водозаборный ковш. В момент погружения в трубопроводе образуется закрытая система с воздушными участками, и вода проходит по трубе к центру спирали.
Разумеется, такой насос подойдёт далеко не всем — в конце концов, активатором выступает река. Но для полива в летний период это прекрасный вариант. Стоимость такого устройства сложно предсказать — большое значение имеет наличие подручного материала.
https://youtube.com/watch?v=Rpl657Cuj2Y
Видео, как работает спиральный насос
Использование энергии волн
Подобный вариант наиболее оптимален для участков, которые выходят на берег какого-либо водоема. Для устройства конструкции насоса понадобится бревно длиной около 3 метров и два кола, небольшой обрезок гофрированной трубы из пластика и два клапана.
На бревно необходимо закрепить несколько петель из проволоки, диаметр которой должен быть 6 мм по торцам. Снизу на него нужно закрепить подготовленный обрезок гофротрубы. На трубу предварительно закрепляются клапаны на торцевые отверстия.
Принцип работы подобного насоса основан на действии волн. Волна воды поднимает бревно, при этом длина трубы увеличивается, и жидкость всасывается через нижнее впускное отверстие. Соответственно, когда волна опускает бревно, размер гофротрубки уменьшается, при этом вода выдавливается через специальный верхний клапан. Данный процесс периодически повторяется в зависимости от колебаний волн.
Подобная конструкция позволяет поднимать воду с глубины порядка 25 метров
При производстве данной конструкции немаловажно правильно обработать поплавок с помощью специальных средств для защиты древесины от постоянного воздействия влаги. Оптимальным вариантом будет использование для этих целей обычной олифы
Волновой водяной насос (вариант)
Подобная конструкция поможет значительно упростить и облегчить процесс выкачивания воды из любого водоема. Управление ей не очень сложное.
Изготовление данного устройства можно разделить на несколько этапов.
На первом этапе необходимо заняться подготовкой основного нагнетающего элемента конструкции. Данный элемент представляет собой полый цилиндр в виде гармошки. В процессе сжатия и растяжения будет значительно меняться объем данной детали, при этом создавая необходимое для выкачивания воды давление. В качестве материала для изготовления данного элемента можно воспользоваться обычной автомобильной шиной необходимого диаметра.
- Вторым этапом в изготовлении насоса будет создание специальной «плавучей» площадки. Для этого можно воспользоваться деревянным материалом, размеры которого должны соответствовать размерам камеры, либо обычными пластиковыми бутылками, закрытыми крышками. Выбранный материал следует тщательно зафиксировать при помощи изоленты либо строительного скотча на нижней части камеры.
- Далее на верхней части камеры следует зафиксировать небольшую деревянную доску. Она поможет камере всегда оставаться на плаву.
- После этого необходимо закрепить волновой насос. В дно водоема нужно вбить два столба, к ним жестко прикрепляется верхняя площадка конструкции. Для нижней платформы устройства необходимо предусмотреть специальные петли из проволоки. Это нужно для свободного перемещения воды.
