Ремонт задней втулки велосипеда, когда нужен, как выполнить самому

Содержание

Виды и устройство задней/передней втулки горного велосипеда

В классе MTB распространены только два типа втулочных механизмов: ось-конус-шарикоподшипник и ось-промподшипник. По наименованию классов понятно, что разница между ними состоит в конструкции опор.

Конусные втулки

Наиболее распространенный вид. В частности, в модельном ряду Shimano вы не встретите узел на «промах». Компания это объясняет тем, что у конструкции на основе конус-гаек лучше накат. Элементы конфигурации такого изделия представлены на рисунке:

Конуса.
Чашки.
Шарики.
Ось.
Контргайки.
Шайбы.
Пыльники.

При разборке важно знать, какую сторону расконтрить. Есть нюансы и при сборке

Так, без наличия практических навыков сложной может показаться операция по регулировке конусов. Производить ее приходится после каждой разборки, а от точности проведения настройки зависит ресурс механизма и работа тормозов. В материале, как настроить дисковые гидравлические и механические тормоза, мы предупреждали о том, что зазор во втулке приводит к шорканью ротора и, как следствие, неравномерному износу колодок.

Втулочный механизм на промышленных подшипниках

Втулки на конусных гайках многие не любят из-за сложностей, сопряжённых с их регулировкой после сборки. В связи с этим, изношенную опору часто меняют на вариант с «промами».

В числе преимуществ конструкции на промподшипниках – простое обслуживание. Здесь нет необходимости что-либо регулировать: подшипник плотно сидит в чашке и на оси, конусных гаек нет. В теории люфта у такого колеса быть не должно, что и демонстрируют дорогие экземпляры. В моделях подешевле применяются низкосортные подшипники качения, в которых зазор наблюдается ещё с упаковки.

Это интересно: Виды велосумок и их выбор: разъясняем по полочкам

Последовательность демонтажа

Для начала снимаем с велосипеда все лишние предметы, которые могут на нём находиться. И также лучше открутить всевозможные зеркала, фонарики и прочие мелочи, которые могут повредиться при проведении работ.

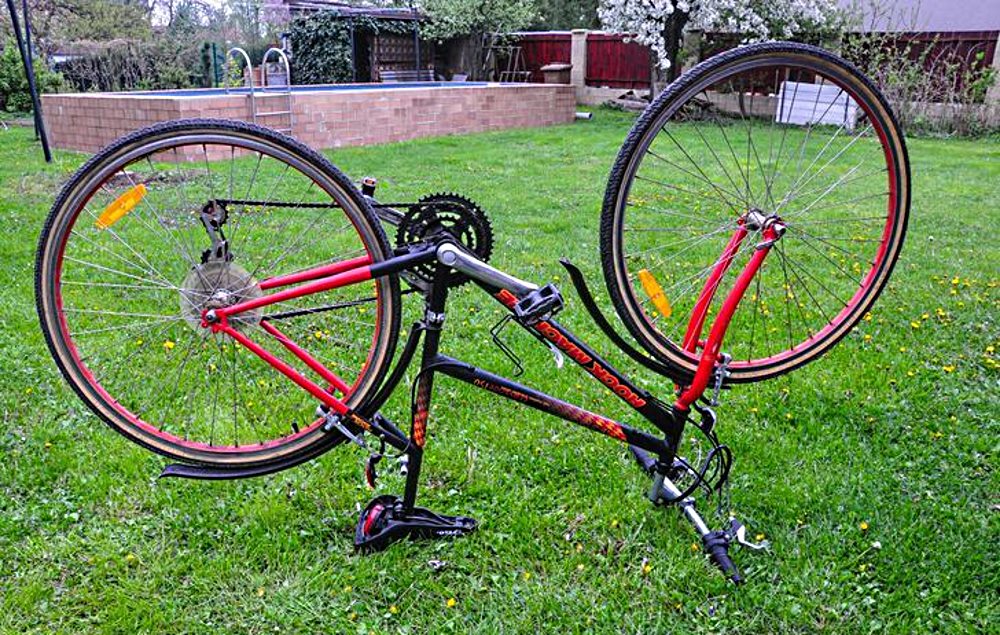

Перевернутый вверх колесами велосипед

Переворачиваем велосипед вверх колёсами, ставим его на руль и сиденье. Можно обойтись и без специальной стойки для ремонта велосипеда, главное, придать ему устойчивое положение.
Выясняем тип установленных тормозов для дальнейшего варианта действий. По обыкновению это дисковые или ободные тормоза:

дисковый тормоз. С ним снимать колесо будет легче;
ободный тормоз типа V-brake необходимо сначала разжать и снять, иначе дальнейший демонтаж колеса перестанет быть возможным. (Расстегнуть тормоза не сложно, для этого надо трос отодвинуть в сторону винта крепления, сдвинуть рычаги, выводя конец троса из хомута, опустить его вниз и развести тормозные рычаги в стороны).

Дальше действуем в зависимости от вида крепления заднего колеса на ось велосипеда. Откручиваем гайки при помощи гаечного ключа (одного или двух) или, если крепление — дисковый эксцентрик, отворачиваем рычаг тормоза и скручиваем колесо.
Цепь, проходящая через систему переключений скоростей, аккуратно снимается со звёздочек.

Аккуратно снять цепь со звездочек

Колесо снято. Теперь можно проводить все необходимые дальнейшие манипуляции: замену, регулировку, смазку деталей.

Замена камеры

В первую очередь нужно спустить колесо — отвинтить колпачок и нажатием на ниппель спустить воздух. Если камера повреждена и воздух в ней отсутствует, просто снимаем колпачок. Чтобы снять покрышку, понадобятся монтажные лопатки, которыми удобно будет поддевать камеру до тех пор, пока не станет возможным легко стянуть её с обода.

Установить камеру на место можно уже без помощи инструментов. Сначала вставляется ниппель в отверстие обода, после чего покрышка равномерно надевается на обод. В завершение камеру нужно подкачать до нужного состояния.

Снятие втулки

Снимаем кассету со звёздочками с помощью специального съёмника, ключа и хлыста. Сначала съёмник вставляем в гайку, затем вставляем в него ключ, на большую звёздочку надеваем хлыст, удерживая ним звёздочки, выкручиваем гайку. Теперь, когда гайка откручена, можно легко достать кассету со звёздочками.

Перед разбором втулки следует ослабить натяжение спиц, чтобы она легко вытаскивалась из зацеплений. При разборе этой детали лучше разложить все её составляющие по порядку, чтобы потом в точности собрать всё на место. При надобности можно заменить подшипники, которые, в отличие от металлических составляющих, первыми выходят из строя. Своевременное обслуживание втулки обеспечит её долгую службу, поэтому не стоит пренебрегать очисткой и смазкой деталей механизма.

В обратном порядке действий спицы подтягиваются ровно настолько, насколько были ослаблены, важно их не перетянуть, но детали должны быть крепко зафиксированы. Кассета надевается на втулку и затягивается хлыстом

После всех произведённых процедур, по причине которых и состоялся демонтаж колеса и его деталей, нужно знать, как собрать заднее колесо велосипеда обратно.

На какие виды разделяются кассеты

Весьма интересно узнать, как скреплены звезды на барабане и между собой. Современная велосипедная кассета представлена в нескольких вариантах. Каждый из них по-своему хорош. Знакомимся:

спейсерные,
пауки,
цельнофрезерованные,
блочные.

Спейсерные кассеты представляют собой звездочки, скрепленные отдельными шлицами с барабаном. Для разделения между ними вставлены пластиковые разделители – спейсеры. Детали имеют строго заданную толщину, чтобы расстояния в кассете между ее элементами сохранялись постоянными. Преимущество такой системы – их можно разобрать «до нуля». Недостатком, правда, для алюминиевых барабанов является высокая крутильная нагрузка, ведь с каждой звезды усилие перекладывается на барабан. На более крепких стальных аналогах такой проблемы не наблюдается. В соединении типа «паук» все звезды надеты на единый шлиц. Лапки выполнены в форме лесенок под каждые звездочки. Силовые нагрузки снижены, поэтому такой тип кассеты стоит выбрать под алюминиевые барабаны. Также, по сравнению со спейсерными, эти системы легче.

На пауке тоже можно сменить только одну звездочку

На цельнофрезерованных кассетах весь блок выполнен как одна деталь. Закрепляется на низшей звезде, которая и является шлицом под барабан. Среди аналогов это самый дорогой вариант:

простейшее устройство за счет отсутствия дополнительных соединений;
легкость;
высокая прочность;
долговечность.

Цельнофрезерованная трансмиссионная ячейка

А что с недостатками? Во-первых, цена, оправдает себя лишь у дорогостоящего горного велосипеда. А во-вторых, конструкция очень уж напоминает трещотку. И хотя были заявлены долговечность и прочность, частичный износ никто не отменял. А поменять одну или две звезды невозможно.

Блочная модель представлена несколькими пауками с двумя-тремя звездочками на каждом. Малые звезды вставляются на шлиц барабана самостоятельно. Поскольку их износ более вероятен при эксплуатации велосипеда, их можно вообще поменять по отдельности. Другие компоненты на блоках меняются сразу парами.

Блочная кассета Shimano в разборе

Когда нужно менять подшипник

Задача подшипника — фиксация деталей и правильное функционирование механизма, позволяющее, к примеру, плавно вращать педали. Чаще всего повреждается каретка — узел, который включает педали и шатуны. При выходе из строя подшипники, расположенные в каретке, будут мешать работать педалям.

Напрямую на работу этих деталей влияет тип каретки велосипеда. Механизм может быть открытым или закрытым. Закрытая каретка защищает подшипники от внешнего воздействия, грязь не попадает на деталь и не портит её. В открытой же каретке детали находятся в чашках, которые размещены в кареточном стакане и встроены в рамочную трубу, благодаря чему каретка вращается. Механизм сложный и подвержен внешним факторам больше, чем любая другая деталь велосипеда. Это приводит к частой замене его составляющих.

Разберёмся, для чего предназначены отдельные виды подшипников, принцип их работы.

Велоподшипник

Это интересно: Хранение велосипеда в гараже в зимнее время, создание условий для хранения, какие крепления для байков существуют, подготовительные работы

Что нужно знать, чтобы снять с подшипника комбинированное кольцо?

Для этого потребуются специальные инструменты. С помощью системы рычагов, соответствующих размеру гнезд, кольцо отвинчивают по часовой стрелке. Справившись с этой работой, можно переходить к следующему шагу – снятию подшипников.

Выполнив это, их смазывают, чтобы хорошо сели на место. С сердцевины снятой задней втулки потребуется удалить, не повредив, все шайбы (их, как минимум, три). Их нужно протереть и сохранить в таком же порядке.

Для очистки шайб подойдет любой растворитель. Перед сборкой они должны хорошо высохнуть. Поддев подшипники небольшой отверткой, их кладут на тряпку.

Они должны быть установлены на место, если нет никаких серьезных проблем. Если же замечены проблемы с переключением передач, можно попробовать удалить самую тонкую из них, собрать и проверить, исчезла ли проблема.

Если нет, шайбу возвращают на место, а удалят более толстую. Если достигнуть приемлемой нагрузки удается только с самой толстой из шайб, возможно, задняя втулка изношена и требует замены.

Достаточно мелкие подшипники кассетных втулок легко теряются, но для их поиска не рекомендуется пользоваться магнитом, поскольку, намагнитившись, они будут притягивать железные частицы, что приведет к быстрому их износу.

На этапе их чистки, их заворачивают в тряпку, чтобы удалить лишнюю смазку. Затем процесс повторяют, смочив чистую тряпку в растворителе.

При обнаружении дефектов или явных следов его износа, заменяют новым.

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

втулка;
обод;
спицы;
покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы.

В зависимости от процесса производства спицы могут быть:

- катаными (самый дешевый вариант);
- тянутыми (легкие, но более дорогие);
- плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

наличие свободного хода, отсутствие механизма торможения;
отсутствие свободного хода, наличие тормозного механизма;
наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.

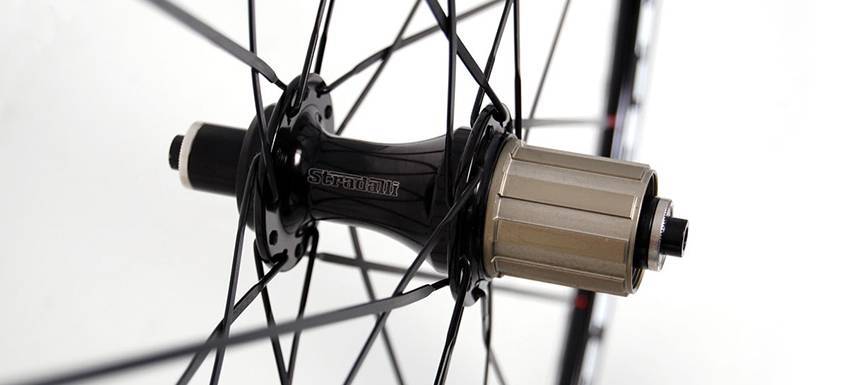

Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Снятие переднего колеса с ободными тормозами

Прежде чем приступить к снятию колеса, велосипед надо поставить «вверх ногами» на седло и рулевые ручки. Предварительно все аксессуары – зеркала, фары переднего света, звонок, элементы декора – убрать, чтобы не мешали в работе и чтобы просто не повредить их. Под чувствительные манетки желательно подложить мягкую ткань, чтобы под весом байка не повредить их.

Вкратце переднее колесо снимается по схеме:

Разжать ободные тормоза.
Ослабить крепление к дропаутам.
Аккуратно извлечь ось из лапок.

Разжать тормоза необходимо, чтобы легко вытащить колесо и не повредить при этом систему. Для этого сжать соединительную дугу и открутить шестигранным ключом ее крепление. Теперь тормоза свободны. Альтернативный вариант – снятие колодок с тормозного механизма, правда, после сборки колеса их придется настраивать заново.

Так разжимаются тормоза v-brake

Крепление колес на велосипеде представлено в двух вариантах – гайки на 15 и эксцентрик. Для съема оси с дропаутов на гайках понадобятся два ключа – один будет выступать как рабочий, а другой – как фиксатор. Против часовой стрелки отвернуть одну гайку, придерживая противоположную.

Что можно использовать? Традиционные рожковые или накидные ключи. Второй вариант даже удобнее и легче схватит гайку. Не рекомендуются к работе разводные ключи с широкими губами, так как они могут «съесть» углы гаек.

С эксцентриком намного проще – ослабить болт и приподнять рычажок-фиксатор. Если пружина ослабла недостаточно и рычаг приподнимается не полностью, отвернуть болт посильнее. Собственно, снять колесо в домашних условиях – проще простого.

В данном разделе была затронута тема снятия с тормозами V-brake. С дисками еще проще, а с синглспидами с ножным барабаном на задней втулке и подавно. Для дисковой тормозной системы с гидравликой есть одно ограничение – не держать байк в перевернутом положении слишком долго, так как трубки завоздушиваются. То есть колесо сняли и на время ремонта или других манипуляций вернули велосипед в обычное состояние.

Поиск подходящей трансмиссии

Для того чтобы заменить вышедшее из строя планетарное устройство или модернизировать свой байк и установить такой переключатель, важно правильно подобрать эту деталь. Будем разбираться во всех нюансах и тонкостях выбора планетарки для своего двухколёсного друга. Изначально стоит для себя решить, сколько скоростей должна иметь трансмиссия

Изначально стоит для себя решить, сколько скоростей должна иметь трансмиссия

Для обычных покатушек по городу достаточно будет и трёх, а вот если планируется езда и по бездорожью, то лучше сразу брать модель восьмискоростную

Выбирая планетарную втулку, очень важно учитывать расстояние между дропаутами (перьями), на которых и будет крепиться ось этой втулки. К сожалению многих велосипедистов, далеко не каждая модель втулки подойдёт на любой байк Ещё один момент: перья стальной рамы всегда можно слегка выгнуть, подогнав их под требуемый размер, а если рама алюминиевая, то такой вариант не подойдёт и придётся искать втулку, соответствующую этому параметру

А также необходимо обратить внимание на вид тормоза

Далеко не любая конструкция рамы позволяет установить устройство с дисковыми тормозами Более универсальны детали с вариантами тормозов V-brake. Прорези дропаута для установки вала втулки тоже могут иметь разный вид. Они могут быть вертикально расположены или горизонтально. Вертикальные дропауты могут потребовать установки дополнительного натяжителя цепи. Установка планетарной втулки на велосипед своими руками таит ещё один хитрый момент

Важно, чтобы количество спиц в колесе было идентичным количеству просверлённых фланцев в планетарном устройстве. Если не совпадает, то, вероятнее всего, придётся приобретать обод, спицы, ниппели и самостоятельно собирать из них новое колесо

Когда все моменты учтены и всё продумано, можно приобретать выбранную модель планетарки и устанавливать на свой велосипед.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

http://veloinsider.ru/service/remont-zadnej-vtulki-velosipeda-svoimi-rukami.htmlhttp://sportzoom.ru/obsluzhivanie-zadnej-vtulki-velosipeda/http://velofans.ru/remont/zadnyaya-vtulka-velosipeda-ustroystvo

Как разбирается втулка?

Прежде всего, следует снять колесо с велосипеда, открутить гайки или же снять с дропаутов колесо. Далее, переходим ко втулке. Как было обозначено ранее, веловтулки бывают с промподшипниками и с насыпными. Чтобы разобрать веловтулку с промподшипником, достаточно снять ось (выбить её со стороны, где барабан находится), потом снять барабан, открутив его по ходу часовой стрелки. После необходимых работ сборка проводится в обратной последовательности.

С насыпными подшипниками посложнее. Во-первых, смазывать, а соответственно, и разбирать их надо гораздо чаще, а во-вторых, сам процесс сборки/разборки тяжелее. Сначала нужно снять эксцентрик, потом открутить гайки на оси. После этого аккуратно вынимается и сама ось, вытаскиваются с помощью пинцета подшипники. После этого подшипники следует промыть от старой смазки. Здесь подойдёт любой растворитель, к примеру бензин, или если есть, то можно использовать уайт-спирит. Протираем (обезжириваем) конусы, ось и посадочное место. Нелишним будет проверить подшипники и детали на наличие деформаций или повреждений: если таковые обнаружены, то деталь лучше заменить. После этого переходим к смазке. Все посадочные места подшипников во втулке смазываются, после чего они ставятся на место. После этого конструкцию подшипника покрываем смазкой сверху, чтобы они плавней вращались. Затем вставляем ось на место и прикручиваем колесо.

Причины поломок

Поломка колеса велосипеда происходит по разным причинам. Их может быть большое количество.

Основные из них:

Недостаточный уровень обслуживания втулки или его отсутствие.
Разболтавшаяся втулка (люфт).
Некачественные детали втулки.
Износ.
Перетяжка конуса.

Таким образом, чтобы обеспечить долгую службу Вашего велосипеда следует уделять ему определенное количество времени. Основой долгосрочной службы велосипеда является проведение техобслуживания. Это можно сделать самостоятельно, своими руками. Главное в этом – соблюдать технику безопасности и аккуратно подойти к делу, поскольку в механизме втулки важна каждая деталь.

Чтобы произвести обслуживание втулки, необходимо снять все детали, провести смазку, предварительно удалив всю старую смазку

А затем осторожно в обратном порядке установить все детали на свои места. При этом следует внимательно отнестись к затяжке контргаек и конусной гайки, чтобы не перетянуть их. Кроме того, существуют различные виды задних втулок

Кроме того, существуют различные виды задних втулок.

Как же определить, подходит ли Вам ростовка рамы

когда Вы стоите на земле, расстояние между пахом и верхней трубой должно быть в пределах не менее 8 см. Причём, чем экстремальнее стиль катания, тем больше должно быть это расстояние. Стоит также заметить, что женская рама, как правило намного ниже, чем мужская. Это связано с историческим развитием велосипеда и способом посадки девушек на велосипед (мужчины, как правило перекидывают ногу через седло, в то время, как девушки- через раму). Поэтому для девушек это правило не так актуально, как для мужчин;
посадка должна быть удобная для Вас и соответствовать стилю езды (для спокойного стиля катания – более высокая посадка, для преимущественно скоростной езды- низкая);
Вы должны свободно доставать полусогнутыми руками до руля и при этом не находиться в полупозиции (неудобное положение при котором хочется или откинуться назад или больше наклониться вперёд – Вы это почувствуете);
не слушайте никого, кроме себя. Если продавец говорит Вам, что эта рама Вам идёт, а Вы чувствуете дискомфорт по непонятным причинам (вроде бы ростовка верна, длина рамы тоже подходит), то не стоит брать велосипед с мыслью «ладно, привыкну, тем более, что всё вроде бы по правилам».

Устройство велосипедных втулок

Механизмы такого типа впервые появились именно на велосипедах. В основе работы втулки лежат подшипники качения — шариковые детали для передачи крутящего момента от оси на корпус втулки и вращения колеса. Распространение получили три основных типа подшипников качения — шариковая насыпь, сепараторные и закрытые (промышленные).

Классическим и универсальным устройством обладает передняя втулка:

ось колеса с креплениями к дропаутам;
подшипники;
защитные вставки — пыльники;
корпус;
наружные крепления под спицы.

Конструкция идентична на велосипедах любого типа, начиная от стандартных дорожных моделей и заканчивая скоростными велосипедами специального назначения. Разумеется, что при схожести общего строения втулки будут различаться между собой по материалу, весу, прочности, степени защиты и ходовому ресурсу.

Втулки на передние колеса легче и проще, чем на задние. Это связано с меньшей динамической нагрузкой на переднюю часть велосипеда. Кроме этого, сложность заднего механизма по сравнению с передним связана с наличием свободного хода. Он устанавливается на всех велосипедах, кроме fix-байков. Также перед легче перебирать своими руками.

Какими бывают корпуса втулок велосипеда? По типу производства они разделяются на:

литые,
штампованные,
точеные.

По сравнению с точеными и штампованными (прокатными), литые втулки обладают низким запасом прочности, а также чуть уступают им по весу. Однако при грамотной эксплуатации и своевременном обслуживании они также могут прослужить достаточно долго без расспицовки колес. Применяемые материалы — алюминиевые сплавы для литья и точки, сталь используют в штамповке. Ось изготавливается из стали, алюминия и реже — из титана.

На большинство втулок велосипедов устанавливают конусные подшипники с радиальным упором. Деталь крепится таким образом:

На ось навинчивается конус.
Сверху на корпус насаживается подшипник.
Внешняя часть плотно прилегает к корпусу втулки.

Подшипники такого типа получили распространение благодаря высокому ходовому ресурсу возможности перебрать и отрегулировать по мере износа. Некоторые модели горных и шоссейных велосипедов оснащаются радиальными пром-подшипниками. В сравнении с классическими открытыми шариковыми системами прома не требуют разборки и просты в установке. За счет меньшего сопротивления качению и более высокого КПД эти подшипники значительно увеличивают ходовой ресурс втулки.

Как перебрать втулку с ножным тормозом

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку

Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

Пошаговое руководство по ремонту задней втулки велосипеда и ее сборке
