Содержание
Конструкция
При конструировании радиоизотопных источников энергии инженеры руководствуются максимально возможными характеристиками материалов и соответственно лучшим итоговым результатом. В то же время при создании конструкции необходимо также учитывать экономические факторы и вторичные опасности. Так, например, при использовании альфа-излучающих рабочих изотопов с большим удельным энерговыделением часто необходимо разбавить рабочий изотоп для уменьшения тепловыделения. В качестве разбавителей используются различные металлы, в случае применения изотопа в форме оксида или другого соединения — разбавление производится подходящим инертным оксидом и др. Следует учитывать вторичные реакции частиц, излучаемых рабочим радиоизотопом, с материалом-разбавителем; так, хотя бериллий или его тугоплавкие соединения (оксид, карбид, борид) удобны в качестве разбавителя бета-активных изотопов (вследствие большой теплопроводности, малой плотности, большой теплоёмкости), но в контакте с альфа-активным изотопом ввиду эффективности (α, n)-реакций на лёгких ядрах источник тепла превратится в весьма опасный источник нейтронов, что по соображениям безопасности совершенно недопустимо.
При конструировании защитных оболочек от гамма-излучения наиболее предпочтительными материалами является прежде всего свинец (ввиду его дешевизны) и обеднённый уран (ввиду гораздо лучшей способности к поглощению гамма-излучения).
При создании полониевых излучательных элементов важную роль в разбавлении играет то обстоятельство, что полоний, подобно теллуру, весьма летуч, и требуется создание прочного химического соединения с каким-либо элементом. В качестве таких элементов предпочтительны свинец и иттрий, так как они образуют тугоплавкие и прочные полониды. Золото также образует весьма технологичный полонид. Экономически эффективно использование обеднённого урана для защиты от гамма-излучения (эффективность поглощения гамма-квантов ураном в 1,9 раза больше, чем свинцом) ввиду необходимости ассимиляции больших накопленных запасов обеднённого урана в технике.
- Конструкционные и вспомогательные материалы для производства РИЭ
При производстве радиоизотопных источников энергии применяются различные конструкционные и вспомогательные материалы, обладающие специфическими физико-химическими, механическими и ядерно-физическими свойствами, позволяющими повысить КПД устройств и обеспечить высокий уровень безопасности как при нормальной эксплуатации, так и в аварийных условиях.
- Высокопрочные стали: в зависимости от назначения.
- Медь: теплообменники.
- Облегчённые: титан, алюминий, магний, иттрий, бериллий и сплавы.
- Радиационная защита: свинец, обеднённый уран, бориды, кадмий, европий, гадолиний, самарий и сплавы.
- Теплоносители: ртуть, легкоплавкие сплавы висмута, цезия, натрия, калия, лития, галлия и других металлов, вода и др.
- Термоэлектрические материалы: В зависимости от температурного режима работы.
- Разбавители рабочего изотопа: медь, свинец, золото, иттрий, никель (разбавление изотопов кюрия (до 30 % никеля) в сплаве с изотопом для стабилизации свойств, технологичности, уменьшения радиации и др.
- Припои: для герметизации, электрической коммутации, монтажа теплообменной арматуры и др.
Регулирование режимов работы
Регулирование работы радиоизотопных источников энергии представляет известные трудности, ввиду того что сам источник (радиоизотоп) обладает фиксированными параметрами тепловыделения, повлиять на которые (ускорить или замедлить) современная технология не в состоянии. В то же время можно регулировать параметры вырабатываемой электроэнергии (а также давление рабочих газов или жидкостей). В настоящее[когда?] время все методы регулирования радиоизотопных источников энергии сводятся к следующему:
- Регулирование потока тепла от радиоизотопа к преобразователю.
- Регулирование параметров вырабатываемой электроэнергии.
- Регулирование давлений рабочих тел.
Плюсы и минусы ядреной батарейки
Все существующие атомные батареи не оптимизированы. Это означает, что все они имеют избыточный объем бета-источника. Если толщина источника слишком велика, то электроны, образующиеся в ходе реакции, не смогут оторваться от него. Этот процесс ученые называют самопоглощением.
Если изготавливать батареи со слишком тонким источником, то сократится число бета-распадов за единицу времени. Такие же проблемы наблюдаются с изготовлением преобразователя.
О создании первого прототипа было объявлено в 2016 г. При его разработке удалось частично решить вышеназванные проблемы.
Но производство в промышленных масштабах пока не налажено. Появление первых атомных элементов на рынке ожидается не раньше 2020 г.
Несмотря на все усилия ученых, ядерная батарейка по-прежнему продолжает оставаться дорогим удовольствием. Поэтому их появления в домах простых потребителей в ближайшее время ожидать не стоит.
Более-менее широкое использование атомных батареек в быту отодвинуто до 2020 года
Самой дорогой частью батареи является радиоактивный изотоп. Так 1 г этого вещества стоит 0,5 млн руб. Для производства 1 батареи требуется всего 1 мг, но и он обойдется в 5000 руб. Для батареи народного потребления это достаточно дорого.
Область применения
Несомненным плюсом всех ядерных батареек является то, что они могут эффективно функционировать при больших колебаниях температур в диапазоне -100…+100°C.
Эта устойчивость позволяет расширить область их применения. В том числе и там, где даже самые лучшие батарейки не в состоянии нормально работать. Эти изделия давно ждут на Крайнем Севере и в Арктике.
В первую очередь новые элементы питания поступят в медицинские учреждения. Первые образцы будут приспособлены к работе с медицинскими кардиостимуляторами. Новые батареи станут длительным источником питания, при этом объем самого прибора совсем не изменится. Такой кардиостимулятор сможет работать длительное время и не будет требовать замены батареи.
Атомный аккумулятор NANOTRITIUM
Вторым потребителем нового источника питания станет космическая промышленность. Батареи будут обслуживать космические аппараты.
Работы над совершенствованием батарей будут продолжены. В первую очередь ученые надеются увеличить их мощность. Будет усовершенствована алмазная структура, а это значит, увеличится напряжение и, соответственно, полезная мощность.
Всего, по прогнозам разработчиков, в перспективе возможно увеличить мощность батареи в 3 раза.
Тепловое преобразование
Термоэмиссионное преобразование
Термоэмиссионный преобразователь состоит из горячего электрода, который испускает электроны термоэлектронным над пространственным зарядом барьером к охладителю электроду, производя полезную выходную мощность. Пары цезия используются для оптимизации рабочих функций электрода и обеспечения поступления ионов (за счет поверхностной ионизации ) для нейтрализации объемного заряда электронов .
Термоэлектрическое преобразование
Планируется, что кардиостимулятор с радиоизотопным питанием, разрабатываемый Комиссией по атомной энергии, будет стимулировать пульсирующее действие неисправного сердца. Около 1967 года.
В радиоизотопном термоэлектрическом генераторе (РИТЭГ) используются термопары . Каждая термопара состоит из двух проводов из разных металлов (или других материалов). Температурный градиент по длине каждого провода создает градиент напряжения от одного конца провода к другому; но разные материалы производят разное напряжение на градус разницы температур. Соединяя провода на одном конце, нагревая этот конец, но охлаждая другой конец, между неподключенными концами провода генерируется полезное, но небольшое (милливольты) напряжение. На практике многие из них подключаются последовательно (или параллельно), чтобы генерировать большее напряжение (или ток) от одного и того же источника тепла, поскольку тепло течет от горячих концов к холодным. Металлические термопары имеют низкую теплоэлектрическую эффективность. Однако плотность и заряд носителей можно регулировать в полупроводниковых материалах, таких как теллурид висмута и кремний-германий, для достижения гораздо более высокой эффективности преобразования.
Термофотоэлектрическое преобразование
Термофотоэлектрические (TPV) элементы работают по тем же принципам, что и фотоэлектрические элементы , за исключением того, что они преобразуют инфракрасный свет (а не видимый свет ), излучаемый горячей поверхностью, в электричество. Термоэлектрические элементы имеют КПД немного выше, чем термоэлектрические пары, и их можно накладывать на термоэлектрические пары, потенциально удваивая эффективность. Университет Хьюстон Т радиоизотопы Мощность усилий по развитию технологии преобразования направлен на объединение Термофотоэлектрических клеток одновременно с термопарами , чтобы обеспечить 3- до 4-кратного повышения эффективности системы по сравнению с современными термоэлектрическими генераторами радиоизотопов.
Генераторы Стирлинга
Радиоизотопный генератор Стирлинга является двигателем Стирлинга обусловлен разницей температур , создаваемой радиоактивным изотопом. Более эффективная версия, усовершенствованный радиоизотопный генератор Стирлинга , разрабатывалась НАСА , но была отменена в 2013 году из-за крупномасштабного перерасхода средств.
Лабораторные испытания
Прототипы бета-гальванических батарей, разработанные в Nano Diamond Battery, были протестированы в двух лабораториях – Кавендишской лаборатории Кембриджского университета и Ливерморской национальной лаборатории им Э. Лоуренса. Результаты испытаний показали, что творение ученых компании обходили другие элементы питания на основе синтетических алмазов – если те демонстрировали 15-процентный прирост эффективности в сравнении с традиционными батареями, включая литий-ионные, то в случае разработки Nano Diamond Battery этот показатель был 40-процентным.
Форму батарее Nano Diamond Battery можно придать любую
В то же время разработчики пока не могут точно сказать, когда элементы питания, основанные на разработанной ими технологии, начнут использоваться повсеместно. Первые версии таких элементов питания, пригодные для повседневного использования, могут появиться в течение двух лет.
Что сегодня понимают под TestOps
Интеграция
По их заявлению, использование таких батарей, к примеру, электромобилях намного более эффективно в сравнении с литиевыми. При тех же габаритах они смогут нести в себе большее количество энергии, а использование дешевого искусственного алмаза вместо дорогого лития позволит снизить итоговую стоимость электрокаров.
История радиоизотопных генераторов и элементов питания
Исторически первый радиоизотопный источник электрической энергии (Beta Cell) был создан и представлен британским физиком Г. Мозли в . Он представлял собой (по современной классификации) атомный элемент — стеклянную сферу, посеребрённую изнутри, в центре которой на изолированном электроде располагался радиевый источник ионизирующей радиации. Электроны, излучающиеся при бета-распаде, создавали разность потенциалов между серебряным слоем стеклянной сферы и электродом с радиевой солью.
Первые практически применяемые радиоизотопные генераторы появились в середине XX века в СССР и США, в связи с освоением космического пространства и появлением достаточно большого количества осколков деления ядерного топлива (из суммы которого и получают необходимые изотопы методами радиохимической переработки).
Одним из веских оснований к применению радиоизотопных источников энергии служит ряд преимуществ перед другими источниками энергии (практическая необслуживаемость, компактность и др.), и решающим основанием явилась громадная энергоёмкость изотопов. Практически по массовой и объёмной энергоёмкости распад используемых изотопов уступает лишь делению ядер урана, плутония и др. в 4—50 раз, и превосходит химические источники (аккумуляторы, топливные элементы и др.) в десятки и сотни тысяч раз.
Работы в США
В 1956 году в США возникла программа под названием SNAP (Systems for Nuclear Auxiliary Power — вспомогательные ядерные энергетические установки). Программа была разработана для удовлетворения потребностей в надёжном автономном источнике энергии, который можно использовать в отдалённых местах в течение значительного промежутка времени без всякого обслуживания. Успехом этой программы явилось появление таких источников на спутниках «Транзит» (SNAP-11), Американской антарктической станции, в Арктическом бюро погоды (SNAP-7-D, SNAP-7-Е, SNAP-10-А). Были созданы генераторы SNAP-1А, SNAP-2, SNAP-3, SNAP-3А1 (1969 г.), SNAP-8, NAP-100 (1959 г.), SNAP-50, использующие парортутный цикл Ренкина (турбогенератор).
Два из четырёх радиоизотопных генераторов SNAP-19 зонда «Пионер»
Американские радиоизотопные генераторы:
NAP-100, SNAP-1А, SNAP-2, SNAP-3, SNAP-3А1, SNAP-7-D, SNAP-7-Е, SNAP-8, SNAP-10-А, SNAP-11, SNAP-50, SNAP-9, SNAP-19, SNAP-21, SNAP-23, SNAP-25, SNAP-27, SNAP-29, Stirling Radioisotope Generator (SRG) и др.
В настоящее[когда?] время в США сформирован отдел систем радиоизотопной энергии при министерстве энергетики США, и таким образом радиоизотопная энергетика выделилась и стала самостоятельной областью энергетики.
Работы в СССР и России
На советских космических аппаратах «Космос-84», «Космос-90» (1965 г.), использовались радиоизотопные генераторы «Орион-1» и «11К» на основе полония-210. Тот же изотоп (в составе полонида иттрия) был основой радиоизотопных источников тепла В3-Р70-4 с начальной тепловой мощностью 150—170 Вт на аппаратах «Луноход-1» (1970 г.) и «Луноход-2» (1973 г.).
Российские радиоизотопные генераторы:
БЕТА-1, БЕТА-2, БЕТА-3, БЕТА-М, БЕТА-С, МИГ-67, РИТ-90, Эфир-МА, РИТЭГ-ИЭУ-1, РИТЭГ-ИЭУ-1М, РИТЭГ-ИЭУ-2, РИТЭГ-ИЭУ-2М, «Гонг», «Горн», «Сеностав-1870», РИТЭГ-238/0,2 («Ангел») и многие другие.
Прочие страны
Английские радиоизотопные генераторы:
RIPPLE-1, RIPPLE-2, RIPPLE-3, RIPPLE-4, RIPPLE-5, RIPPLE-6, RIPPLE-7 и др.
Атомная батарейка:
Атомная батарейка — эта технология
, которая базируется на идее преобразования энергии, которую излучает радиоактивный источник, в электрическую энергию. Простейшая атомная батарейка состоит из источника излучения и отделенного от нее диэлектрической пленкой
коллектора. При распаде радиоактивный источник испускает бета-излучение, вследствие чего он заряжается положительно, а коллектор — отрицательно и между ними возникает разность потенциалов.
Над созданием источников питания, которые могли бы работать за счет энергии
радиоизотопов, сейчас трудятся ученые по всему миру. Образцы ядерных батареек существуют и в России, и в США, и в других странах. При этом в качестве радиоактивных источников используется тритий, Ni-63 и углерод-14.
Атомная батарейка на основе углерода
-14 отличается рядом преимуществ по сравнению с атомными батарейками на основе других радиоактивных изотопов, а именно: экологичностью, дешевизной и длительным периодом эксплуатации.
Эти преимущества обеспечиваются, во-первых, за счет применения в атомной батарейке углерода-14 в качестве радиоактивного источника. Период полураспада этого элемента составляет 5700 лет и при этом, в отличие, например, от Ni-63, углерод-14 нетоксичен и отличается низкой стоимостью.
Второе отличие атомной батарейки на основе углерода-14 состоит в том, что в качестве «подложки» под радиоактивный элемент используется принципиально новая структура – пористая карбидокремниевая гетероструктура. Технология производства карбидной пленки путем ее наращивания на готовой кремниевой подложке «методом эндотаксии» позволяет уменьшить стоимость «подложки» в 100 раз, что делает атомную батарейку дешевой.
Неоспоримым плюсом карбидокремниевой гетероструктуры также является ее устойчивость к радиации
. При излучении изотопа она остается практически неизменной, что и позволяет говорить о том, что такая атомная батарейка будет работать неограниченно долгое время.
Карбид кремния
— это тоже полупроводниковый материал. Он химически более устойчив, способен работать при температуре до 350 градусов. Кремниевые датчики температур работают максимум до 200. Карбид кремния работает при температуре на 150 градусов выше. Он в 10 раз радиационно пассивнее и устойчивее, чем кремний.
Как работают такие батареи
В основе работы бета-гальванических батарей лежит принцип преобразования альфа- и бета-излучений радиоактивного вещества в обычный электрический ток, питающий всю современную технику. Как заверил Нима Голшарифи, созданным компанией источникам энергии можно придавать практически любую форму, другими словами, их можно выпускать в виде привычных многим батареек различных форматов – АА, 18650, CR2032 и др.
Батарейка Nano Diamond Battery может работать тысячелетиями
Конструкция бета-гальванической батареи состоит в первую очередь из радиоактивного сердечника, который выступает в качестве источника изотопов. Нима Голшарифи подчеркнул, что сердечник изготавливается из небольшого количества переработанных ядерных отходов.
Для того чтобы сделать батареи безвредными для людей и окружающей среды, специалисты Nano Diamond Battery покрыли «фонящий» сердечник специальными нерадиоактивными синтетическими алмазами, выращенными в лабораторных условиях. Это очень дешевые в производстве аналоги обычных алмазов.
Изотопы радиоактивного элемента в процессе так называемого «неупругого рассеяния» взаимодействуют с алмазным покрытием, и в итоге энергия бета-излучения преобразуется в электрический ток.
Для чего нужна «вечная» батарея
Столь значительный период работы батарей разработчики объяснили тем, что используемое в качестве сердечника вещество может оставаться радиоактивным сотни и тысячи лет. Они отметили также, что такие батареи могут вырабатывать чрезмерно большое количество энергии, которую они предлагают хранить в дополнительной «буферной» емкости. В качестве такой емкости могут служить суперконденсаторы, а в России, как сообщал CNews, как раз научились изготавливать их из бесполезного сорного растения – борщевика.
Опасность атомной батарейки
Как правило, люди с опасением относятся к ядерной энергии, особенно, когда речь идёт о бытовом использовании. Но атомная батарейка полностью безопасна. Изотоп углерод-14 не несёт опасности для окружающей среды, имеет минимальный радиоактивный фон, практически не превышающий естественный. Атомная модель не является “карманным реактором” и не подвергает опасности человечество.
Работы над совершенствованием ядерной батареи продолжаются. В первую очередь, учёные хотят увеличить мощность, совершенствуя алмазную структуру. В перспективе мощность вырастет минимум в 3 раза, что позволит говорить о начале единичного производства.
https://youtube.com/watch?v=aHbLR5KkMU0
Как возникла идея создания батареи?
Атомная батарейка — довольно-таки современная разработка XXI века. Однозначно, данное изобретение открыло огромное количество возможностей в деятельности как наземных, так и космических областей деятельности. Но действительно ли она не приносит вреда здоровью, как об этом везде говорят?
Идея появления небольших атомных реакторов относительно недавно получила большое распространение. Ученые выдвинули предположения о том, что такая батарейка для телефона позволит избавиться от проблемы необходимости подзарядки. О первом прототипе батарейки, использующей в своей работе атомную энергию, заговорили на отечественном предприятии «Росатом». Никакой определенной конкретики не было. Как говорят инженеры, первый компактный атомный реактор может быть изготовлен в 2017 году. Принцип действия такой батарейки будет состоять в использовании энергии химических реакций, происходящих при участии изотопа никеля. Если говорить более точно, речь идет о бета-излучении. Интерес представляет тот факт, что батарейка, созданная по данному принципу, будет работать в течение 50 лет. Размер такого элемента будет достаточно компактный. Чтобы иметь представление о том, какие габариты будет иметь атомный аккумулятор, достаточно представить себе, что простую батарейку уменьшили в 30 раз.
Что внутри батарейки?
Ниже будет рассмотрено строение четырех типов источников питания. По сути принцип работы один и тот же, но состоят эти энергетические накопители из разных составляющих.

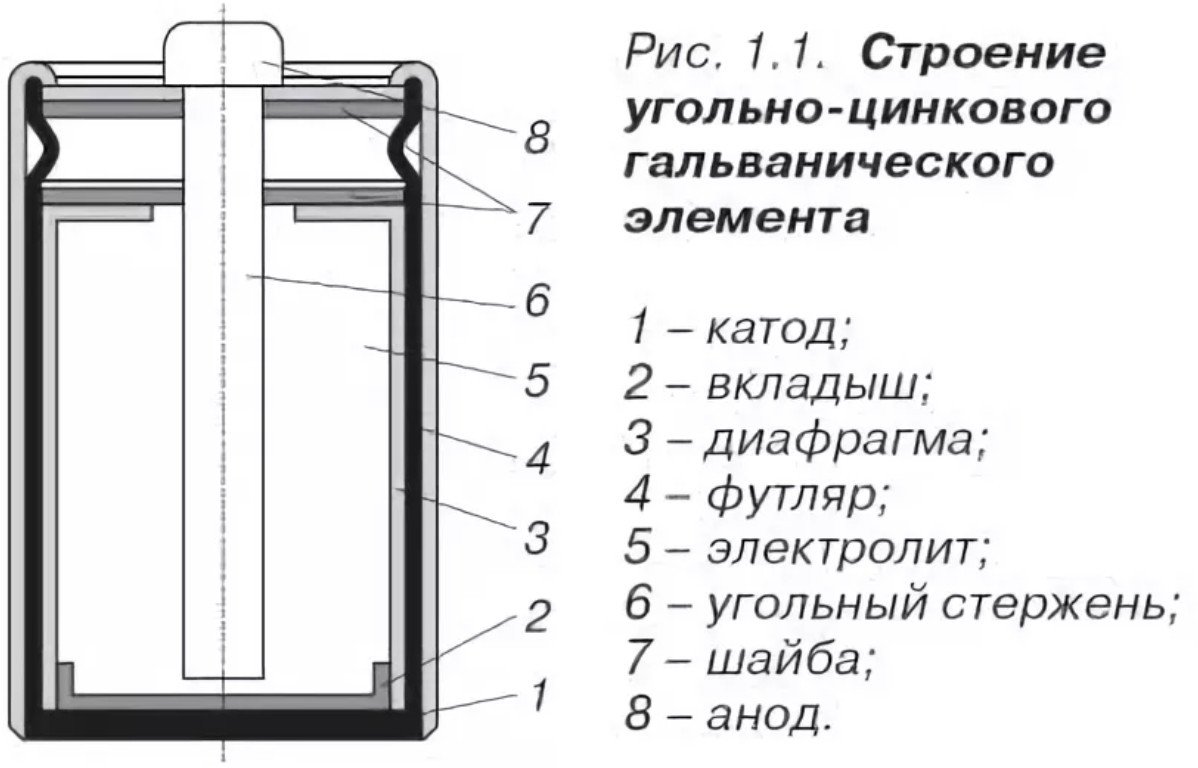

Состав пальчиковой батарейки
В состав батареи входят следующие элементы:
- Катод – это отрицательный полюс
- Вкладыш служит некой прокладкой
- Диафрагма
- Футляр
- Электролит – жидкость вследствие которой идет химическая реакция
- Стержень сделанный из угля
- Крепежная шайба
- Анод или положительный полюс
Примерно так выглядит состав батареек пальчиковых. Но иногда их устройство бывает иным. Например, в строение может быть использован лишь угольный стержень, специальный темный порошок и металлические элементы.
Устройство круглой батарейки
Приплюснутый элемент питания имеет своеобразную форму. Вот строение батарейки в разрезе:
- Положительный торец
- Отрицательный полюс
- Пористая прокладка, вымоченная в электролите
- Оксид ртути
- Порошок Zn
Устройство батарейки может быть и немного иным:
Детали энергетического элемента:
Если сильно нагреть данный эелмент, то под напором внутреннего газа она запросто может взорваться. Таким образом сейчас вы можете созерцать что внутри у батарейки.
Устройство батареи телефона
Принцип устройства батарейки мобильника:
- Положительный и отрицательный полюс
- Анодный стакан
- Катодный контакт
- Сепаратор
- Уплотнение
- Защитный клапан
- Изолятор
- Колпачок
- Перегородка
- Корпус алюминиевый или иной
Таким образом устройство батарейки мобильного телефона немного сложнее обычного солевого источника питания.
Из чего состоит батарейка Крона?
Данный источник энергии устроен следующим образом. Контакты плюс и минус находятся друг на против друга в верхней части элемента питания. Под ними расположена пластмассовая основа. От отрицательного контакта идет пластина на минусовой полюс. И там она плотно прикрепляется. Состав батарейки схож с выше приведенными источниками питания.
Внутри металлического прямоугольного стаканчика находятся 6-ь закругленных сплющенных прямоугольников. Каждый из которых является отдельной батареей. Размер данных элементов: Длинная: 2,2 см; Ширина 1,5 см; Высота: 0,5 см. Каждый такой бочонок имеет заряд 1,5 вольта. Друг от друга они отделены специальными пластинами. Но все же они соединены между собой в середине. Подобное устройство батарейки экономически выгодно!
Что находится внутри батарейки крона?
Вот собственно батарейка в разрезе. Иногда она может быть такой.
Но обычно можно заметить, что крона выполнена по такому типу как на рисунки ниже.
Ее строение достаточно простое:
- 2 контакта «+» и «-».
- Металлический корпус.
- Нижняя и верхняя пластины, выполненные из пластика.
- Шесть прямоугольников на 1,5 вольта соединенных между собой.
- Электролит.
- Угольный стержень
- Внутренняя пленка.
- Изоляционные пластины.
- Устройство батарейки включает в себя так же обертку.
Как делают батарейки?
Производство батарей начинается с нарезки пластинок из стали в овальные детали. Дальше выполняется сворачивание в металлическую трубочку. Которая затем будет именоваться корпусом. В него помещают химические составляющие, такие как графит, серебряный катализатор, диоксид марганца, сульфат бария, цинк, загуститель, гидрооксид калия. Устройство батарейки не всегда бывает простым.
Дальше пресс скатывает химикаты катода в гранулы. После этого на корпус наноситься бороздка для того, чтобы упростить запайку. Затем на отрицательный полюс наноситься герметик. Параллельно с этим на другом станке идет нарезка перфорированной бумаги. Производиться нанос клея около минусового полюса. Пока корпус передвигается по конвейеру клей высыхает.
Затем производиться впрыскивание гидрооксида калия или электролита. Далее в полость анода впрыскивается цинковый гелий. Цинк придает гелию серебристо белый цвет. Сварочный станок приваривает 4-и сантиметровых гвоздя к крышке батареи. Там будет скапливаться заряд прежде чем разрядиться. После происходит закрытие отрицательного полюса. Затем все края загибаются, и энергетический элемент становиться похожим сам на себя.
Специальный электронный станок проверяет каждый элемент питания на брак и наличие заряда в 1,5 вольт. Дальше остается сделать контрольный штрих приклеить наклейку. Как только это будет сделано каждому источнику питания предстоит пройти через печь. Температура в подобном устройстве 198 градусов, и они будут там находиться всего 3 секунды. Это нужно для того чтобы наклейка хорошо закрепилась.
Как делают батарейки на заводе видео?
https://youtube.com/watch?v=0tjKi1bSh0E
Оборудование для производства батареек
В качестве установок для создания элементов питания используют различные автоматизированные машины. Изготовлением специальных станков занимается компания ЛИК и многие другие. Зачастую устройство батарейки улучшают и видо изменяют.
По сути выстраивается автоматизированная линия, состоящая из нескольких станков. Ведь требуется создать полый цилиндр, выполнить прессовку, нанести клей, добавить нужные химические элементы, создать и приклеить наклейку, а затем еще и подвергнуть элемент питания тепловому воздействию.
Вот примерный состав линии:
- Вибрационная машина
- Станок создающий корпус, машина на перевернутый корпус
- Автомат разделения потока на рукава
- Станок для управления бумагой
- Собирающая машина
- Отжимной станок
- Лента
- Шлюз
- Тарелка
Каждая компания производит линии по-своему и поэтому состав может заметно отличаться.
Читайте так же:
Как работают плутониевые кардиостимуляторы
Как следует из термина «термоэлектрический», тепло от разлагающегося плутония используется для выработки электричества, которое стимулирует сердце. В начале 2000-х в США было от 50 до 100 человек с кардиостимуляторами, работающими на атомной энергии. Каждый раз, когда один из этих людей умирал, кардиостимулятор извлекали и отправляли в Лос-Аламос, где впоследствии извлекали и восстанавливали плутоний.
Как видно на фотографии кардиостимулятора (уже без плутония) выше, электроника устройства заключена в эпоксидную смолу. Твердый титановый корпус спроектирован таким образом, чтобы выдерживать любые вероятные события повреждения, включая выстрелы и кремацию.
Доза излучения на поверхности кардиостимулятора составляет приблизительно 5-15 мбэр (микробэр, «биологический эквивалент рентгена», единица измерения) в час от испускаемых гамма-лучей и нейтронов. По оценкам, облучение всего тела составляет приблизительно 0,1 бэр в год для пациента и приблизительно 7,5 мбэр в год для его супруги. Для сравнения, 100 мбэр — это фоновое облучение, которое человек в среднем получает за год.
Зачастую плутониевые кардиостимуляторы переживали своих владельцев. В 1973 году сотрудник Медицинского центра Ньюарк Бет-Исраэль доктор Виктор Парсоннет установил 20-летней женщине кардиостимулятор фирмы Numec NU-5. На тот момент устройство обошлось пациентке в 23 000 долларов в пересчете на современный курс. Однако в долгосрочной перспективе ядерный кардиостимулятор оказался весьма экономным – любой другой аналогичный прибор за такой срок потребовалось бы сменить от четырех до пяти раз.
По данным Парсоннета, NU-5 установили 139 больным. Большинства их уже нет в живых.
Батарейкой в таком кардиостимуляторе, как мы уже сказали, служит радиоизотопный термоэлектрический генератор (РИТЭГ), использующий тепловую энергию, выделяющуюся при естественном распаде радиоактивных изотопов и преобразующий её в электроэнергию с помощью термоэлектрогенератора. По сравнению с ядерным реакциями деления, которые протекают на обычных атомных станциях, РИТЭГ гораздо более компактны. КПД у них небольшое, как и выходная мощность, однако они не требуют обслуживания и работают десятилетиями. Многие спутники, которые мы запускали в холодные глубины космоса, вроде тех же «Вояджеров», уносили с собой РИТЭГ с плутонием-238 — в этом секрет их долговечной работы.
Почему же мы не используем такие вечные батарейки везде? Дело в том, что у нас закончился плутоний-238. Когда-то его производили как побочный материал при производстве ядерного оружия. Однако те времена давно прошли, а наладить производство непосредственно плутония-238 не успели.
Не забудьте подписаться на наш канал с новостями.
В заключение
Атомные батарейки – это невероятное достижение науки, так как только такие технологии современного мира могут выдерживать высокие и низкие температуры, работая в различных условиях.
Несмотря на относительно высокую стоимость производства атомных батареек, нам остается только надеяться на то, что мы сможем увидеть такие изделия в новейших моделях телефонов. Вызывает определенные вопросы только элемент, который будет взят за основу такого аккумулятора. Конечно, по своей природе тритий является ядерным элементом. Но он все же имеет достаточно слабое излучение. Это вещество не нанесет вред человеческому организму. При правильном использовании аккумулятора кожа и внутренние органы не пострадают. Именно по этой причине данный элемент сегодня выступает в качестве наиболее вероятного кандидата для создания компактной атомной батарейки.
