Как сделать электросамокат своими руками? правктическое краткое руководство

Содержание

База.

База – это основа самоката, именно с нее нужно начинать подборку элементов для сборки. От ее выбора зависят ходовые качества. Ее можно взять от обычной, не электрической модели. Она состоит из следующих компонентов:

КОД РЕКЛАМЫ

дека;
колеса;
подвеска;
рулевая стойка.

При выборе базы в первую очередь обращайте внимание на:

диаметр колес;
тип колес: надувные или литые;
наличие амортизаторов;
ширину дропаутов для монтажа мотор-колеса;
мощность рамы;
место для удобного расположения аккумуляторной батареи (акб).

Базы можно условно разделить на следующие виды:

микро – с миниатюрными колесиками, диаметром менее 8 дюймов,
мини – 8-ми дюймовые;
миди – 10-12 дюймовые;
макси – более 12 дюймов.

Если дороги и тротуары в Вашем городе идеально ровные, то можно выбрать микро вариант, например 6 дюймов. Преимуществом такого варианта будет максимальная компактность и очень легкий вес, что скажется на легкости транспортировки и подъема в квартиру.

Для плохого асфальта, который давно не знал ремонта и грунтовых дорог – нужно выбирать миди, а иногда и макси, ну и конечно надувные камеры и хорошая подвеска. Если хотите ездить на большой скорости по плохим дорогам, то чтобы не полететь кубарем на выбоине, нужно минимум 16 дюймов. Конечно, у макси имеются свои недостатки – это большие габариты и вес, которые будут сильно мешать каждый день поднимать самокат в квартиру на хранение или заносить в транспорт. Так что, нужно искать компромисс или определятся, что для Вас важнее – скорость и комфорт во время поездки или удобство транспортировки, переноски и хранения.

Амортизаторы, конечно, гасят удары и вибрацию от неровностей дороги, но существует правило: «колесо не может преодолеть препятствие размерами более половины своего диаметра». Это правило касается не только бордюров и камней, но и выбоин. Чем больше диаметр, тем проще преодолеваются препятствия.

Батарея может располагаться:

В специальной полости в деке. Преимущества такого расположения – низкий центр тяжести, не портится внешний вид. Недостаток – необходима защита аккумулятора от ударов о неровности дороги.
В рулевой стойке. Здесь можно разместить акб, если стойка состоит из двух труб и между ними имеется свободное пространство. Преимущества – акб не влияет на развесовку, если изготовить защитную облицовку по бокам, то падения самоката не страшны. Недостаток – большая трудоемкость работ.
На рулевой стойке. В место крепления бутылки прикручивается кейс или сумка, в который помещается акб. Плюсы – легкосъёмность, простота монтажа. Минусы – ухудшение развесовки, мешает при езде, при падении можно разбить корпус.
На багажнике – малоактуально для самокатов, из-за отсутствия багажника на большинстве моделей. Плюсы – легкосъёмность, простота монтажа. Минусы – ухудшение развесовки, удары в заднее колесо.
В рюкзаке. Актуально только при малом весе акб. Плюсы – уменьшение веса самоката, улучшение маневренности и расположенность к прыжкам, возможность утепления батареи в зимний период.. Минусы – нагрузка на позвоночник, изменение развесовки.

Ширина дропаутов – это размер между посадочными местами в вилке для колес. Зависит от категории базы. По этому размеру выбирается посадочный размер мотор-колеса. Для микро базы ширина дропаутов составляет 45 мм, для мини 65 мм. Для остальных — 100 мм. Иногда встречаются 110 мм для мотор колеса с тормозным диском, но редко.

Перед началом сборки нужно начертить чертеж, чтобы не ошибиться с размерами элементов.

Техника безопасности

Электросамокат, несмотря на небольшую скорость и вес, иногда становится причиной травм и дорожных происшествий. Местом передвижения нередко избирают тротуары. Они не всегда широкие, поэтому не следует сильно разгоняться. Традиционно по тротуарам прогуливаются мамы с детьми. Скорость самоката и любопытство детей могут стать причиной наезда.

Для безопасной езды по тротуарам соблюдают правила:

максимальная скорость — 15 км/ч;
если людей много, лучше спешиться и вести самокат в руках;
приближаясь к детям, сбрасывать скорость;
оборудовать транспортное средство звонком.

Ездить по обочинам и брусчатке на самокате с маленькими колесами нелегко: трудно маневрировать. Передвижение по улице, заполненной автомобилями, тоже таит опасность: водителям трудно заметить небольшой самокат. Они нередко считают, что человек идет, и не ждут от него быстрых маневров.

Чтобы обезопасить себя от происшествий и травм, соблюдают ПДД. Кроме того:

надевают шлем, защитную одежду;
выбирают участки с небольшой интенсивностью движения;
внимательно смотрят на дорогу, чтобы маленькое колесо не попало в выбоину;
контролируют ситуацию позади себя.

Для передвижения ночью обязательно оборудуют самокат фонарями. Передний лучше установить на руле повыше, он должен хорошо освещать дорогу. Сзади необходим габаритный фонарь. Скорость передвижения ночью рекомендуется ограничить 10 км/ч.

Электросамокат своими руками — общие принципы и правила

Самостоятельно сделать электросамокат сможет каждый желающий. При этом нужно будет усвоить общепринятые правила его изготовления, а также придерживаться главных принципов работы. В процессе создания средства передвижения следует руководствоваться следующими нормами:

Перед началом работы нужно определиться с базовым приспособлением, на основе которого будет изготавливаться самокат. В большинстве случаев опытные мастера рекомендуют использовать гироскутер, двигатель охлаждения радиатора или шуруповерт. Каждый вариант имеет свои преимущества и недостатки, поэтому выбор одного из них зависит только от предпочтений изготовителя.
Проще всего сделать самокат из обыкновенного шуруповерта, поэтому всем новичкам советуют осваивать увлекательное дело с применения этого базового устройства.
Чаще всего для передачи крутящего момента используют цепь, т.к. ее просто устанавливать и обслуживать. Среди альтернативных вариантов наиболее популярными являются жесткие передачи, пара шестеренок и фрикционная насадка.
Из двух устанавливаемых колес одно должно быть ведущим. Если выбрать заднее, процесс монтажа станет более простым, а если переднее — самокат будет лучше управляться.
Чтобы сделать электросамокат своими руками, необходимо изготовить прочную раму. Ее советуют делать из обыкновенных стальных труб, толщина которых не превышает 2,5 мм. Если нужно, чтобы самодельное устройство выдерживало нагрузку в 100 и более килограмм, следует выбирать трубы с более толстыми стенками.
Источником питания может быть литиевый аккумулятор либо родная батарея устройства (при изготовлении самоката из шуруповерта). Кроме того, можно использовать элементы питания от различных современных игрушек.

Читать также: Какой патрон лучше быстрозажимной или ключевой

Цена вопроса

Подразумевается, что электросамокат кустарной сборки обойдется намного дешевле, чем модели, которые продаются в магазине. Однако это не совсем так. Если делать электросамокат на базе обычного и покупать под сборку все необходимые детали, то общая стоимость будет примерно одинаковая.

Однако некоторые умельцы смогут сэкономить. Например, мотор можно взять от шуруповерта, остальные детали также можно получить, порывшись в старом оборудовании в гараже. Если делать все из подручных материалов, то общая стоимость самодельного электросамоката будет почти в 2 раза ниже, чем в магазинах.

Обратите внимание! В любом случае самокат собственной сборки не будет таким стильным и вылизанным, как заводской. Такие устройства в основном делают для детей, который быстро убивают любую технику

Что вы хотите от своего средства передвижения?

Первым делом определяемся, что именно нам нужно? Громоздкий девайс оборудованный надувными колёсами, предлагающий своему обладателю высокий показатель мощности, имеющий возможность преодолевать не малые расстояния, наматывая при этом асфальт на колёса? Или же легковесная складная конструкция, которую без особого напряга можно таскать одной рукой и использовать для поездок на работу, да и для других мест, типа фитнес-клуба, в обход душного и иногда не часто ходящего общественного транспорта?

Вот пример со складывающейся конструкцией. Для воплощения задуманного в жизнь, нам понадобится складной самокат с задним амортизатором. В изделии нужно будет поменять заднюю вилку на более широкую и вдобавок, приспособить туда МК. Естественно, понадобится приобрести контроллер, а также аккумуляторную батарею, внедрить всё это богатство в нашу самодельную самоходку и ясное дело, правильно подключить.

Выбираем самокат для наших преобразований. Долго возиться не придётся, так как выбор крайне скуден. Ранее, вездесущие китайцы разработали раму самоката оборудованную двух подвесочной системой и на её базе, производители начали собирать разнообразные модификации самокатов и именно эта «телега» нам понадобится.

Чем более дорогостоящая структура, тем, по идее, должно быть лучше её качество. Складная рама с механизмом подвески не может порадовать юзера надёжностью в принципе, однако у нас и выбора-то особо нет.

Электрифицированный самокат «порадует» своего владельца теми же самыми недоразумениями, что и обыкновенный агрегат, поэтому к этим неприятностям нужно готовиться заблаговременно. У электросамоката будут точно также расшатываться, поскрипывать и шуметь подвижные составляющие конструкции.

Чем большее количество движущихся деталей у вашего аппарата — тем тщательней за ними нужно следить. Данное правило, одинаково распространяется как на купленные складные самокаты, так и на созданные кустарным способом. Зачем тогда мы отдаём предпочтение гаджету с подвеской? А затем, что в первую очередь, нужно подвергать замене, заднюю вилку и колесо.

Электросамокат с колесом от гироскутера

Одним из популярных вариантов переделки гироскутера является создание на его основе самоходного самоката. Такой агрегат не требует столь же высокой способности удерживать равновесие, в этом отношении он даже легче велосипеда, поэтому и пользуется спросом.

От самого гироскутера используется только мотор-колесо — в идеале оно должно быть того же диаметра, что и самокат. Эксперты советуют сначала сделать заднюю вилку для ведущего колеса из дерева или картона — так вы сразу сможете увидеть свою ошибку. И вы сделаете полную деталь, из надежной квадратной трубы, по заранее проверенному образцу.

После резки, сварки и шлифовки металлической вилки вы прикрепляете к ней кронштейн с помощью болтов и гаек. В то же время необходимо подать напряжение на бесщеточный двигатель — без контроллера самокат останется обычным, а не электрическим. Что касается мощности, то контроллер должен быть согласован с двигателем. Чаще всего он устанавливается на задней вилке, что означает необходимость прокладки проводов вдоль рамы к ручке газа, причем провода обычно крепятся с помощью пластиковых разъемов. Разъем для подключения зарядного устройства должен быть встроен в систему в удобном месте.

Литиевые батареи будут поддерживать заряд электросамоката и могут быть установлены параллельно или последовательно. Перезарядка чревата, в лучшем случае, быстрым разрушением батарей, поэтому следует дополнительно установить контроллер BMS — он не позволит превысить емкость.

Собранную конструкцию следует тщательно проверить в комнатных условиях, защитив ее от грязи и пыли. Если полученный самокат работает исправно, и к нему нет никаких претензий, необходимо позаботиться о защите основных компонентов от грязи и влаги. Крышку лучше всего изготовить из алюминиевого листа толщиной 2 мм по шаблону, заранее сформированному на картоне. Чтобы не испортить дизайн устройства, перед установкой на саморезы крышка окрашивается в цвет, логично сочетающийся с цветовой гаммой автомобиля.

Аккумуляторная батарея

От аккумулятора (АКБ) зависит расстояние, которое проедет самокат. Существуют несколько типов батарей: свинцово-кислотные, литий-полимерные, литий-ионные, литий-железофосфатные. Первые известны по использованию в мотоциклах и автомобилях. Имеют большой вес и мало, по сравнению с другими типами, количество циклов заряда-разряда.

Обратите внимание!

Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Полимерные и ионные — наиболее подходящие по соотношению веса, технических характеристик и цены. У литий-полимерных батарей количество разрядов-зарядов до 800, у литий-ионных – до 1000 циклов. Оба типа мало весят и зависят от температуры окружающей среды. В холодную погоду разряд происходит быстрее. К тому же есть опасность возгорания или взрыва при перезаряде.

Литий-железофосфатный аккумулятор не боится механических повреждений, устойчив к низким температурам, не боится перезаряда и имеет до 2000 циклов заряда-разряда. Но он тяжелее и дороже полимерных и ионных аккумуляторов.

Блок аккумулятора можно купить готовый, можно собрать самостоятельно, например, на базе аккумуляторов типа 18650. Какой использовать – зависит от личных предпочтений и имеющихся ресурсов.

Установка батареи производится по-разному. Можно установить внизу в площадку, называемую дека. Этот вариант предпочтительнее, так как не поднимает центр тяжести. Но в этом случае требуется сделать дополнительную защиту от ударов и механических повреждений.

Еще одним местом установки АКБ является рулевая стойка. Там делается либо навесной контейнер, либо выполняется монтаж в стойке, если она сделана из нескольких труб.

Обратите внимание!

Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками
Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Как бы ни монтировалась батарея, ее необходимо защитить от попадания влаги. Гидроизоляция электросамоката, сделанного своими руками, проводится с помощью изоленты, герметиков, изготовления влагозащитных кожухов.

С мотором из шуруповерта

Самокат из шуруповерта с электроприводом, конечно, не лучшая идея для создания действительно мощной и надежной модели, но точно одна из самых доступных и дешевых. В основе данного бюджетного изделия будут находиться ABS-трубы. Для рамной части потребуется всего 3 куска — 2 длинные трубы и 1 короче. Для их нарезки нужны ножовка по металлу или электролобзик.

Следующим шагом в работе будет установка заднего ведущего колеса. Крепится оно строго параллельно раме на металлических втулках, установленных внутри труб. Далее потребуется установка вилки и переднего колеса. Для этого на изготовленную из двух кусков трубы вилку крепится втулка, которая намертво приклеивается к раме.

Установка шуруповерта — важная и практически завершающая стадия работы. Здесь потребуется изготовление специальной площадки из фанеры. Сам шуруповерт можно закрепить простыми пластиковыми стяжками, причем намертво. Ведущая звездочка крепится через протянутый в нее стержень на задний привод колеса. Взять ее можно с любого старого велосипеда. Цепь натягивается и обрезается до нужной длины. Единственную кнопку управления можно вынести на руль вместе с ручкой тормоза, который крепится на заднем колесе.

Как сделать электросамокат из шуруповерта?

Самый простой вариант изготовления позволяет самостоятельно сделать самокат из шуруповерта. В этом случае нужно будет взять устройство, двигатель которого работает от аккумулятора. Если нет возможности найти его, заменой может стать мотор из триммера. Все этапы работы выполняются просто и быстро, поэтому готовый электросамокат можно получить уже через несколько часов.

В начале работы берут звезду от велосипеда и проделывают в ней несколько отверстий. Их количество, размер и расположение выбирают, исходя из вида используемых колес.
Из металлической пластины изготавливают ведущую звезду. Если нет возможности самостоятельно вырезать эту деталь, ее можно купить в любом магазине с товарами для велосипедов и мотоциклов.
Купленный или сделанный своими руками элемент конструкции крепят к насадке шуруповерта.
На раме самоката монтируют крепление под используемый электроинструмент.
На звезду примеряют велосипедную цепь, а затем фиксируют ее.
На ручку руля устанавливают механизм из пружины и тросика. Он будет использоваться для включения и выключения двигателя шуруповерта.
Все детали самоката покрывают специальным составом, защищающим металлические детали от коррозии.
Собирают средство передвижения и проводят его испытания.

Все перечисленные действия не требуют наличия навыков подобной работы, поэтому справиться с задачей способен даже новичок.

Процесс самостоятельного изготовления самоката представляет собой трудное мероприятие, которое требует от мастера больших усилий и соблюдения правильной последовательности действий. Если получится избежать ошибок, результатом работы станет качественное средство передвижения, которое понравится не только ребенку, но и взрослому.

Самодельный электросамокат сделанный из шуруповёрта: пошаговое изготовление самоделки с фото и описанием, также видео испытаний.

Прежде всего понадобятся материалы:

Самокат.
Аккумуляторный шуруповёрт.
Цепь и звезда от велосипеда.
Листовой металл.
Ручка руля с тросиком.
Болты и гайки.

Читать также: Переделка шуруповерта на литиевые аккумуляторы 18650 18в

Процесс изготовления показан на фото.

Велосипедную звезду пришлось доработать и сделать отверстия для крепления к колесу.

Ведущую звезду автор сделал самостоятельно из металлической пластины.

Звезда крепится к насадке шуруповёрта.

Под шуруповёрт сделано крепление на раме самоката.

Примерка и установка цепи на звёзды.

Для управления кнопкой включения шуруповёрта, автор установил механизм из пружины и тросика на ручку руля.

Детали самоката покрасили.

Сборка и финальные испытания.

Самодельный электросамокат готов.

Рекомендуем посмотреть видео автора, где показан процесс изготовления электросамоката своими руками, а также его испытания.

Как сделать гидрозащиту (герметизвцию) самоката вручную.

Возьмем для примера самокат Kugoo s3, остальные модели, такие как kugoo s3 pro, kugoo m2, kugoo m4 pro, различные модели xiaomi, герметизируются примерно также, некоторые элементы могут отсутствовать. Герметизации подлежат следующие элементы конструкции:

емкость, в которой находится аккумуляторная батарея;

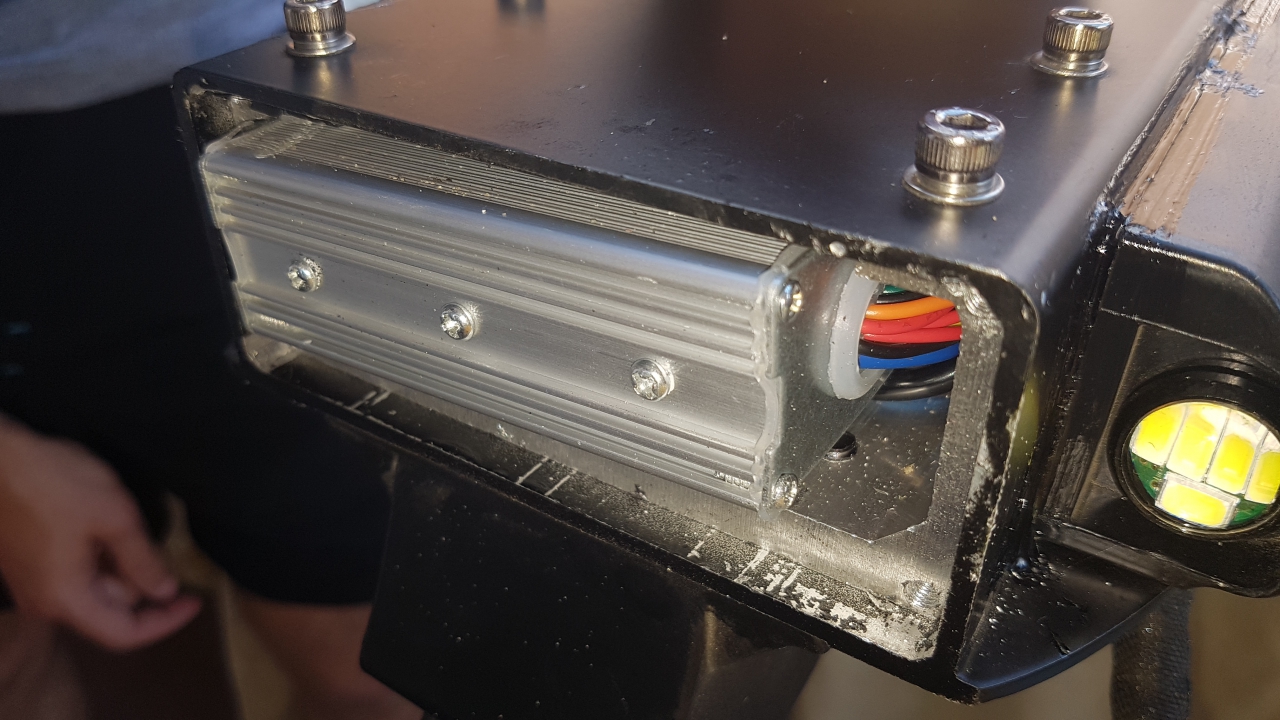

контроллер;
двигатель;

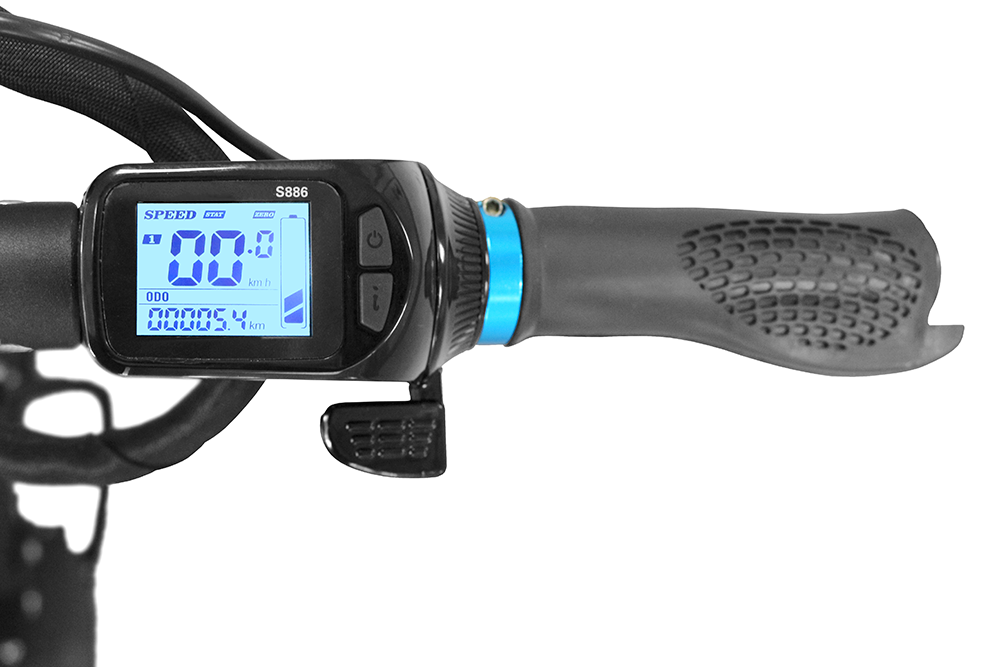

бортовой компьютер с дисплеем;
осветительные приборы;
органы управления.

Существуют следующие методы влагозащиты:

установка резиновой прокладки по периметру крышки;
промазывание стыка герметиком;
заливка силикона в отверстие для проводов;
обработка обмоток двигателя и плат лаком.

Перед установкой прокладки и промазыванием герметиком, стыки проверяются на наличие пластиковых наплывов, которые мешают плотному прилеганию крышки. Наплывы срезаются ножом.

Перед нанесением герметика, поверхность очищается от загрязнений и обезжиривается. Герметик наносится аккуратно по всему периметру стыка, сплошной непрерываемой линией. Смесь укладывается равномерно, полосой небольшой толщины, шириной около 5 мм. Если появятся разрывы, их нужно обязательно домазать.

После нанесения нужно выждать время, пока герметик схватится, после чего обработанный участок можно считать защищенным от дождя и даже ливня. Время схватывания герметика смотрите в его инструкции.

Учтите, что крышки прийдется открывать, поэтому, наглухо их лучше не замазывать силиконом, или замазывать после каждого открытия. После нанесения силикона нужно подождать, пока он высохнет, в результате получится самодельная силиконовая прокладка. После высыхания можно прикручивать крышку на место.

Отверстия для проводов часто защищены производителем следующим образом – на провода в месте входа в корпус надеты резиновые колпачки. Часто они не дают надежной влагозащиты при сильном ливне, поскольку остаются небольшие зазоры между проводами, в которые просачивается вода. Поэтому, лучше внутрь колпачка, прямо между проводов, налить немного силикона, который после остывания значительно повысит влагозащиту. Не забудьте вначале очистить и обезжирить обрабатываемый участок. Для этого хорошо подойдет растворитель №646 и ватная палочка. Таким образом, из IPX4 или IPX3, можно получить IPX5 и спокойно ездить даже в ливень, конечно при условии хорошей защиты остальных мест.

Гидроизоляция корпуса (емкости) для батареи и корпуса контроллера.

Важно обработать все стыки, крышки и отверстия:

стык крышки коробки, через которую открывается доступ к батарее или платам контроллера (крышка деки или рулевой колонки, в зависимости от места расположения акб) – устанавливается резиновая прокладка или промазывается силиконовым герметиком, который нужно просушить перед закрытием;
крышки, закрывающие разъемы для зарядки – устанавливается резиновая прокладка;
отверстия, через которые пропущены провода или каналы – замазываются наглухо герметиком.

Гидроизоляция электродвигателя.

Мотор-колесо требует герметизации особым методом – обмотки двигателя обрабатываются специальным лаком с влагозащитными свойствами. Двигатель разбирается, после чего по всей поверхности обмоток, кистью наносится лак. Затем обмотки нужно высушить феном. Температура и время сушки указываются в аннотации к лаку.

Для гидроизоляции применяются следующие марки лаков:

ФЛ-98 – обеспечивает отличную защиту от влаги. Температура сушки 125-140 град.
МЛ-92 – защищает не только от влаги, но и от масла. Сушка проводится при 120-130 град, для нее подойдет промышленный фен, способный разогреть и поддерживать указанную температуру. Этот вариант хорошо защищает от влаги и масла.
ГФ-95 — отлично защищает от влаги и активных сред. Температура сушки 110-120 град.
ПЭ-993. Идентичен ГФ-95.

Электронные платы.

Платы заливаются влагозащитными лаками или специальной эпоксидной смолой с минимальной усадкой. Обычная эпоксидная смола ЭД20 имеет большую усадку, поэтому не подходит. В результате обработки, защитным слоем должны быть покрыты обе стороны платы, и со стороны деталей (вместе с электронными деталями), и со стороны пайки. После обработки нужно дать время на застывание.

Бортовой компьютер с дисплеем, осветительные приборы.

Силиконом герметизируются следующие участки:

соединение деталей корпуса;
отверстие в корпусе для проводов;
периметр экрана изнутри;
место соединения корпуса и линзы.

Способы изготовления

В открытом доступе представлено множество различных схем и инструкций для изготовления любой модели транспортного средства. В некоторых случаях самодельный электросамокат может на 80 % состоять из обычного. Позаимствовать компоненты можно и со старого велосипеда. Такие модели проще всего собираются и не требуют сложных сварочных работ. Можно получить удобное транспортное средство даже без использования электрогенератора, если в наличии есть простейший электромотор от дрели. Емкости аккумулятора шуруповерта вполне достаточно для 1,5-часовой поездки. Более сложный апгрейд подразумевает создание готовой рамной конструкции из металлических уголков, листов стали, сваренных между собой горячей сваркой. Как правило, рулевое управление и колесный привод при этом берутся от старых велосипедов или самокатов.

Электросамокат своими руками: фото пошаговой сборки

Самодельный электросамокат сделанный своими руками из двигателя электродрели и редуктора от болгарки: фото сборки, а также видео испытаний самоката.

Электросамокаты постепенно входят в нашу повседневную жизнь, на улицах можно встретить такие аппараты не только для детей, но и для взрослых. Да и некоторые обладатели этих устройств, ездят на работу минуя пробки на дорогах, ведь запаса хода такого транспортного средства хватает на 15 — 20 км и заправлять его бензином не нужно.

Промышленные варианты самокатных устройств которые есть в продаже, стоят не дёшево, но для наших народных умельцев построить самокат на электротяге из подручных материалов не проблема и в этой статье мы рассмотрим такую самоделку.

Автор представленной самоделки решил сделать электросамокат своими руками для своих детей и это у него получилось.

Для сборки автор использовал следующие материалы:

Обычный самокат китайского производства.
Электродрель, работающая от аккумулятора 12V.
Ось и редуктор от болгарки.
Обгонная муфта «Бендикс» от стартера автомобиля.
Подшипники для роликового колеса – 3 шт.
Литий-полимерный аккумулятор — 12V и 2,2 А.
Провода.
Алюминиевые уголки.
Болты, гайки, заклёпки.

Далее несколько фото сборки электросамоката с описанием.

Автор разобрал дрель, оставил только двигатель с редуктором. С неработающей болгарки взял угловой редуктор и ось двигателя с ротором.

В своей конструкции автор использовал обгонную муфту от стартера авто. Обгонная муфта устанавливается в место крепления диска редуктора болгарки и соединяется с электродвигателем.

Обгонная муфта здесь нужна, чтобы при отключении двигателя колесо самоката не останавливалось и не тормозило, а продолжало вращение.

Обратите внимание! Бендикс может быть левосторонний или правосторонний, его нужно подбирать в зависимости от направления вращения. Соединил ось от болгарки с колесом самоката, для этого подшипник колеса приварил к оси, также заварил внутри сам подшипник, чтобы он не вращался

Колесо намертво зафиксировано на оси чтобы передавался крутящий момент на колесо

Соединил ось от болгарки с колесом самоката, для этого подшипник колеса приварил к оси, также заварил внутри сам подшипник, чтобы он не вращался. Колесо намертво зафиксировано на оси чтобы передавался крутящий момент на колесо.

Ось колеса посажена на два подшипника закреплённых алюминиевыми уголками на раме самоката.

Теперь нужно соединить ось редуктора двигателя с бендиксом.

В оси редуктора двигателя просверлил (перпендикулярно оси) отверстие 3.3 мм, и забил в него кусок сверла.

В самом бендиксе сделал продольный пропил чтобы вошла ось с куском сверла, получилось что-то вроде карданного соединения.

На фото: помощники автора.

На раме закрепил литиево-полимерный аккумулятор.

На руле установил кнопку регулятора оборотов от электродрели, подключается регулятор просто, два провода идут на электродвигатель и ещё два на сам аккумулятор.

Вот так выглядит готовая самоделка.

Дети немедленно приступили к испытаниям самоката с моторчиком.

На этом видео показан электросамокат сделанный автором своими руками.

https://youtube.com/watch?v=YsW3XU_yRiA

Сделать самокат своими руками с нуля

Я учусь в довольно увлекательном инженерном колледже (Харви Мадд), где большинство людей использует какой-либо вид колесного транспорта, от длинных досок и одноколесных велосипедов до скутеров и свободных линий.

Шаг 1: Дизайн

Прежде чем приступить к реальному моделированию, сначала я делаю наброски для большинства своих проектов, включая этот. Я использую их, чтобы выяснить основные размеры, которые мне нужны. Получив представление о том, что я собираюсь делать, я обошел свой студенческий городок с ноутбуком и рулеткой и снял все стили скутеров, которые мне понравились. В итоге я выбрал Razor A5-Lux для своего скутера. Я также рано решил, что хочу сделать это из алюминия, с акриловой декой, вырезанной лазером, и, возможно, светодиодами для ночного круиза. После 20 минут проведения измерений на чьем-то A5-Lux у меня были все размеры, необходимые для следующего цикла набросков. Затем я перешел в Google SketchUp и сделал полную 3D-модель. Даже несмотря на то, что детали конструкции с мелкими деталями не были на 100% точными в модели SketchUp, я использовал эту модель, чтобы выяснить, какой другой запас алюминия мне нужен, и конкретную длину резки для некоторых деталей.

Шаг 2: Поддержка колоды

Я начал с поддержки колоды и отработал ее с последующими частями. Подставка для колоды – это та часть, которая поддерживает основание скутера. Я использовал две длины алюминия 1 “x 1/2” x 20 5/8 “6061 в качестве« рельсов »и соединил их двумя 2-дюймовыми кусочками одного и того же материала, чтобы создать опору для палубы. Я использовал ленточную пилу, чтобы разрезать их примерно по длине, а затем нарезал концы на длину на фрезе с концевой фрезой 1 “(я сделал это как для направляющих, так и для соединительных секций). Каждое соединение имеет два черных оксида 1” 8-32 винта с внутренним шестигранником, со встречным отверстием, чтобы головки были заподлицо. Сейчас я просто просверлил одно 17/64 “отверстие (чуть больше 1/4”) в передней части направляющих, чтобы прикрепить стойки рулевой колонки. Я разберусь с креплением заднего колеса позже.

Шаг 5: Кронштейн переднего колеса

Я сделал кронштейн переднего колеса из 2 “х 1/4” алюминия, с двумя соединительными элементами из 2 “х 1/2”. Я разнес разъемы на расстоянии 1 дюйма и соединил их с боковыми частями теми же винтами 8-32. После того, как я просверлил и постучал по всем отверстиям, я использовал фрезу с ЧПУ, чтобы вырезать 1,25-дюймовое отверстие в верхней части соединителя и 1,25-дюймовое углубление в нижней части. Таким образом, рулевая колонка может скользить через верхнюю часть и углубляться в нижнюю. Это позволяет легко выравнивать сварку и обеспечивает дополнительную жесткость. К сожалению, в моем колледже нет хороших сварочных установок, и мы вообще не можем сваривать алюминий. Итак, мне пришлось взять несколько кусков домой во время весенних каникул, чтобы я мог их сварить. Я расскажу больше о сварке на шаге 9. Я просверлил отверстие 0,316, чтобы соответствовать 5/16 “оси, и затем я сделал углубления на оси, чтобы соответствовать стопорным кольцам, которые удерживают ось на месте.

Шаг 6: Кронштейн заднего колеса

Это могло бы быть самым простым произведением. Я использовал шток 1/4 “x 1 1/4”, соединенный небольшим куском 1/2 “x 1 1/4”, и прикрепил их четырьмя винтами с цилиндрической головкой 8-32. Я оставил другие концы неровными, потому что я не был уверен, где именно нужно установить кронштейн на этом этапе сборки.

Шаг 7: Механизм складывания

Для механизма складывания я хотел, чтобы между стойками и опорой палубы была прикреплена планка, создавая треугольник вокруг основного шарнира и предотвращая его складывание. Я также хотел иметь возможность потянуть нижний штифт, сложить самокат, а затем прикрепить ту же штангу назад к заднему колесу, чтобы он был сложен. Выполнить один из них было бы легко, но выполнить оба – сложно, потому что мне нужно было удовлетворить угол и длину обоих треугольников. Эта проблема была достаточно сложной, и я знал, что облажаюсь, если попытаюсь просто ее решить, поэтому я решил переделать весь скутер в Solid Works, чтобы я мог правильно подобрать размеры для этой детали. Так как большая часть скутера у меня уже была построена, на изготовление в Solid Works ушло всего несколько часов, потому что у меня уже были определены все размеры и детали. После того, как я собрал модель скутера, потребовалось около часа, чтобы настроить длину откидной штанги и расположение отверстий, прежде чем скутер заблокировался в разложенном положении под прямым углом и заблокировался в сложенном положении, чтобы рулевая колонка была параллельно с колодой. Я снял размеры с модели и использовал их, чтобы сделать реальную часть.
