Электростатическая коптильня холодного, горячего копчения: обзор устройства

Содержание

Коптильня холодного копчения с дымогенератором своими руками

Фото: Коптильня холодного копчения с дымогенератором

Для того, чтобы правильно построить коптильню холодного типа, важно знать принцип её работы. Схема стандартной конструкции довольно простая:

дымогенератор (топка для коптильни) — камера, где сгорают щепки и образовывается дым, необходимый для готовки ингредиентов;
дымовой канал — труба, посредством нее дым остывает и подаётся в камеру готовки;
коптильня — место, куда закладываются продукты и выполняется сам процесс.

Чтобы соорудить самую простую стационарную коптильню, необходимо выполнить несколько действий:

Выбор места

Небольшую систему можно обустроить в частном доме или на даче. Площадка должна соответствовать нормам пожаробезопасности и быть рассчитана для прокладки трубы, соединяющей печь и коптильню, длиной от 2 до 7 метров;

Выбор габаритов

Размеры коптильни должны быть заранее продуманы исходя из предполагаемого объёма закладки. Если сделать слишком маленькую камеру, придётся готовить в несколько закладок, если слишком большую, будет повышенный расход щепки, при этом мясо не получится таким вкусным и ароматным.

Из какого дерева делают коптильню холодного копчения

Фото: Коптильня холодного копчения своими руками из дерева

Ввиду низкой температуры, необходимой для правильного процесса изготовления продуктов, шкаф для коптильни довольно неприхотлив к материалу, из которого она организовывается. Поэтому можно как возвести стационарный домик из дерева или кирпича, так и использовать уже готовые ёмкости: бочку, фанерный ящик и даже старый холодильник.

Считается, что деревянная постройка идеально подходит для рыбы или для мяса.

Список строительных материалов

Для сооружения коптильни потребуется:

деревянная конструкция, бочка или вагонка для коптильни;
жестяной лист;
решётка;
труба диаметром не менее 100 мм;
кирпич, ёмкость для топочной камеры;
соединительные детали (болты гвозди, цемент, в зависимости от выбранного материала строительства);
лопата и другой строительный инструмент (список зависит от материала, выбранного для организации камер системы).

Процесс строительства

После того как подготовлен инструмент, нарисованы чертежи и выбран участок, приступайте к изготовлению коптильни:

грунтовые работы. Выкопайте в грунте канал на глубину до 50 см, куда будет закладываться дымоход. Трубу кладите выше камеры дымогенератора. Углубление для камеры готовки сделайте глубиной до 70 см. Попадая в эту фильтрационную камеру, дым будет немного задерживаться и фильтроваться, после чего направлятся в коптильню;
закладка. Залейте цементом пол камеры горения, выложите кирпичную камеру из огнеупорных блоков, дымоходная труба закладывается в канал и засыпается. Далее, возведите минифундамент коптильни для домика для продуктов (он должен немного выступать над землёй);
утрамбуйте грунт и дождитесь высыхания кирпичной кладки;
приступайте к созданию самой коптильни. Если она делается из бочки или холодильника, сделайте в них нужные технологические отверстия и закрепите на организованном постаменте. Деревянная коптильня сбивается из заранее подготовленных брусков из крепких пород древесины, в домик. В крыше делаем отверстие и устанавливаем трубу для отвода отработанного дыма;
чтобы контролировать температуру готовки, нужно установить термометр.

Система готова к тестовой протопке, которая позволит понять правильно ли построена конструкция.

Мобильная коптильня

Фото: Рыба в коптильне холодного копчения

Изготовить коптильню можно не только для использования на открытом земельном участке. Можно собрать компактную складную конструкцию из огнетушителя, баллона или небольшого бака, которую можно использовать в гараже, или при поездке на природу. Хранить такую установку в сложенном состоянии можно даже в кладовке обычной квартиры или на балконе.

При отсутствии желания конструировать систему самостоятельно, возможно приобрести готовый вариант: электрическую или коптильню на газу, которая позволит готовить не только летом, но и дома, зимой.

Что такое копчение в электростатическом поле?

Обратите внимание! Сущность электростатической обработки дымом заключается в ускорении попадания продуктов горения в продукт. В дальнейшем наблюдаются реакции, которые аналогичны тем, что происходят при обычном копчении. Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма

Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению

Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма. Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению

В дальнейшем наблюдаются реакции, которые аналогичны тем, что происходят при обычном копчении. Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма. Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению.

Если говорить о физической сути процесса, то дым от генератора проходит сквозь сетку. К ней подсоединен положительный полюс источника напряжения постоянного тока. При этом отмечается крайне низкая сила тока. Ионизация дымом наблюдается в дальнейшем, после чего он переходит в камеру коптильни. Тут находятся продукты, к которым подключен отрицательный полюс аналогичного источника. Ионизированный дым под воздействием разноименных зарядов делится на две фракции. С большой скоростью положительно заряженные ионы направляются в сторону продуктов и в буквальном смысле пронзают их толщу.

Идет равномерное распределение составных элементов дыма, благодаря чему мясо или рыба находятся под их воздействием. Вот почему рассматриваемый способ считается одним из наиболее результативных, по сравнению со стандартным копчением. Обычное копчение приводит к обработке верхних слоев в наибольшей степени. Внутренние слои подвергаются меньшему воздействию.

Выполнить коптильню для электростатического копчения можно своими руками. Сложное оборудование или особая подготовка для этого не нужны. Если у вас в наличии есть базовые слесарные навыки и небольшие знания относительно электротехники, этого будет достаточно.

Как сделать самодельную коптильню с электростатическим контуром

Условно конструкцию можно разделить на три части — дымогенератор, электрическую камеру и генератор поля высокого напряжения.

Корпус установки для копчения представляет металлический ящик, размерами 1х0,6х0,5 м. Если нет возможности изготовить корпус своими руками, то можно приспособить старый холодильник, металлический или деревянный шкаф встречаются в интернете варианты электростатических коптилен в обшитых вагонкой каркасных конструкциях. Сделать их своими руками можно за несколько часов, даже не обладая высокой квалификацией плотника.

В электростатической коптильне корпус не главное — внутри нет ни высоких температур, ни повышенной влажности. Главное — чтобы все электрические узлы были надежно изолированы, а сам корпус заземлен.

Для удобства использования электростатическая коптильня холодного копчения разделяется на три отсека. Камера копчения размером 45х45х50 см расположена в верхней части. Это позволяет без труда подвесить продукты для копчения и контролировать процесс.

Нижняя часть разделена примерно на две равных по размеру части вертикальной перегородкой. В одной располагается дымогенератор, во второй — электрическое оборудование.

Дымогенератор

Источником дыма может служить любой дымогенератор, сделанный своими руками. Наиболее популярны установки тлеющего типа с эжектором или электрическим нагревательным элементом. Для электростатической коптильни второй вариант более предпочтителен — он компактнее и позволяет получить достаточно дыма за короткое время. После отключения тока к ТЭНу горение в нем прекращается, и щепа даром не горит. Сделать своими руками его несложно.

Расположение дымогенератора в электростатической коптильне

Дымоход генератора расположен в верхней части и дым в камеру копчения поступает естественным способом с конвекционными потоками, не требуя установки вентилятора. На пути следования дыма монтируется съемный фильтр лабиринтного типа, очищающий его смолистых веществ и несколько охлаждая поток. Принцип работы фильтра прост — конденсация плотных фракций на холодном металле. Своими руками фильтр собирается из стальных сегментов по размеру дымового канала.

Фильтр лабиринтного типа

Для равномерного распределения дыма в камере, над выходом дымохода устанавливается рассеиватель — перфорированная пластина полусферического сечения. Запускается генератор за 10-15 минут до включения электростатического поля. За это время весь объем камеры заполняется достаточным количеством в меру холодного дыма, достаточного для копчения и дальше только поддерживается его уровень.

Электростатическое поле

Для создания электростатического поля внутри камеры копчения устанавливаются три сетки — две по сторонам камеры и одна по центру. Они подключаются к катоду генератора постоянного тока. Создаваемое напряжение достигает 20 000 В, поэтому сетки и электроды для подвески продуктов должны быть надежно изолированы от корпуса.

Сетки образуют электростатическое поле

На сетках приварены или закреплены иным контактным способом самодельные игольчатые электроды. Для их монтажа можно использовать заостренные отрезки стальной проволоки, гвозди, жестяные треугольники

Важно, чтобы они были распределены по всей площади катодных сеток равномерно

Анод подключается к крюкам, на которые подвешиваются продукты. Схема генератора тока несложная и своими руками собрать ее тоже можно без особого труда. Описание вариантов генераторов и чертежи для электростатической коптильни найти в интернете и установить может каждый немного смыслящий в электротехнике человек.

Игольчатые электроды распределяются равномерно по сетке

Стоимость деталей сравнительно невысока. Вместе с датчиками температуры, кабелями и выключателями электрическая часть будет по стоимости равна примерно четверти цены всей установки.

Материалы и идеи для изготовления

В принципе если есть желания и возможности, можно сделать оба варианта коптилен.

Вариант для холодного приготовления:

конструкция данного агрегата, для холодного копчения, очень проста – приобретите в магазине для садоводов 2-2.5 метра самой плотной полиэтиленовой пленки;
с одного конца пленку соедините и прошейте, так чтобы получился мешок;
на своем приусадебном участке, выберете один метр ровной площадки;
затем изготовьте 4 кола, высота которых должна быть 2 метра высотой, после чего вбейте их по углам площадки, а дальше соедините их между собой поперечинами, заключительный штрих, по диагонали соедините колья прутами в 3-5 рядов;

Продукт, подготовленный для коптильни, развешивается на прутах, дальше, в центр ставится ведро с углями и прикрывается травой, угли даже можно высыпать просто на землю.
затем пленка опускается до земли и плотно к ней прижимается, по мере надобности трава и угли добавляются;

Мобильный вариант для горячего копчения:

Для начала необходимо найти металлическую емкость, это может быть простое ведро, бак, или какой ни будь ящик, примерный объем 15-25 литров;
Внутреннее пространство коптильни надо устроить таким образом – начиная от дна:
место для опилок;
Емкость для стекания жира;
2-3 яруса решеток или прутьев для развешивания мяса, рыбы, птицы;
затем герметичная крышка;
Процесс копчения будет выглядеть так – создается кострище, например неглубокая ямка с установленными по бокам кирпичами, на эти кирпичи ставится снаряжённые емкость, все, теперь стоит только дождаться, когда копчение будет окончено;

Что такое копчение в электростатическом поле

Чтобы закоптить какое-либо мясо или рыбу, потребуется достаточно много времени. При традиционном способе, без электрического контура, дым медленно пропитывает тушки, растягивая эту процедуру на долгие часы (иногда даже дни). Другое дело — электростатическое копчение, при котором сроки готовки в разы меньше. Подобное ускорение обеспечивается за счёт следующих факторов:

Применение дымогенератора вместо углей.
Дым контактирует с сеткой, по которой течёт электрический ток.
Дым ионизируется и поступает в коптильную камеру.
Находящиеся внутри продукты присоединены к катоду.
Разность потенциалов создаёт условия, при которых полуфабрикаты буквально притягивают дым.
Ионизированные частички равномерно распределяются по всему объёму продукта, а не послойно, как это происходит при обычном копчении.

Готовка данным способом возможна в двух вариантах:

Горячий метод — продолжительность процесса до 4 часов при температуре +120°С.
Холодный метод (для терпеливых гурманов) — длится от нескольких часов до пары суток, при температуре +215°С.

Для полного представления мы подготовили подробное описание принципа работы такого устройства:

Сырые ингредиенты укладываются (чаще всего их располагают вертикально, подвешивая на крючки) в камеру и сразу становятся элементом электрической цепи, пока ещё не активной.
В отсек дымогенератора загружается опилки фруктовых деревьев (брикеты или стружка), запускается ТЭН.
Далее плотно закрывают дверцу аппарата и выжидают около получаса, чтобы внутри скопилось достаточное количество дыма.
Затем включается электростатическое поле. В следствие работы элеткронагревателя дым ионизируется и приобретает положительный заряд, а затем притягивается к отрицательному электроду — мясные и рыбные заготовки, в нашем случае. Благодаря мощной кинетической энергии, возникающей в результате взаимодействия разнополюсных зарядов, он проникает на всю глубину сырья, равномерно распределяясь по всей тушке. В обычной коптилке большая часть дымового потока пропадает впустую: оседает на стенках и просто выбрасывается. В связи с этим обработка занимает дольше времени, а продукция остаётся прокопчённой только в верхних слоях.
После данной процедуры продуктам потребуется время, чтобы окончательно дойти. Их убирают в любое прохладное место — и там они дозревают.

Шкаф для холодного копчения своими руками

Шкаф для копчения делают из дерева. Не стоит сооружать его из текстолита или гетинакса. Эти пластики содержат опасные для здоровья человека фенолы и цианистые соединения. Металлический корпус будет стоить дороже, в нем сложнее организовать изоляцию.

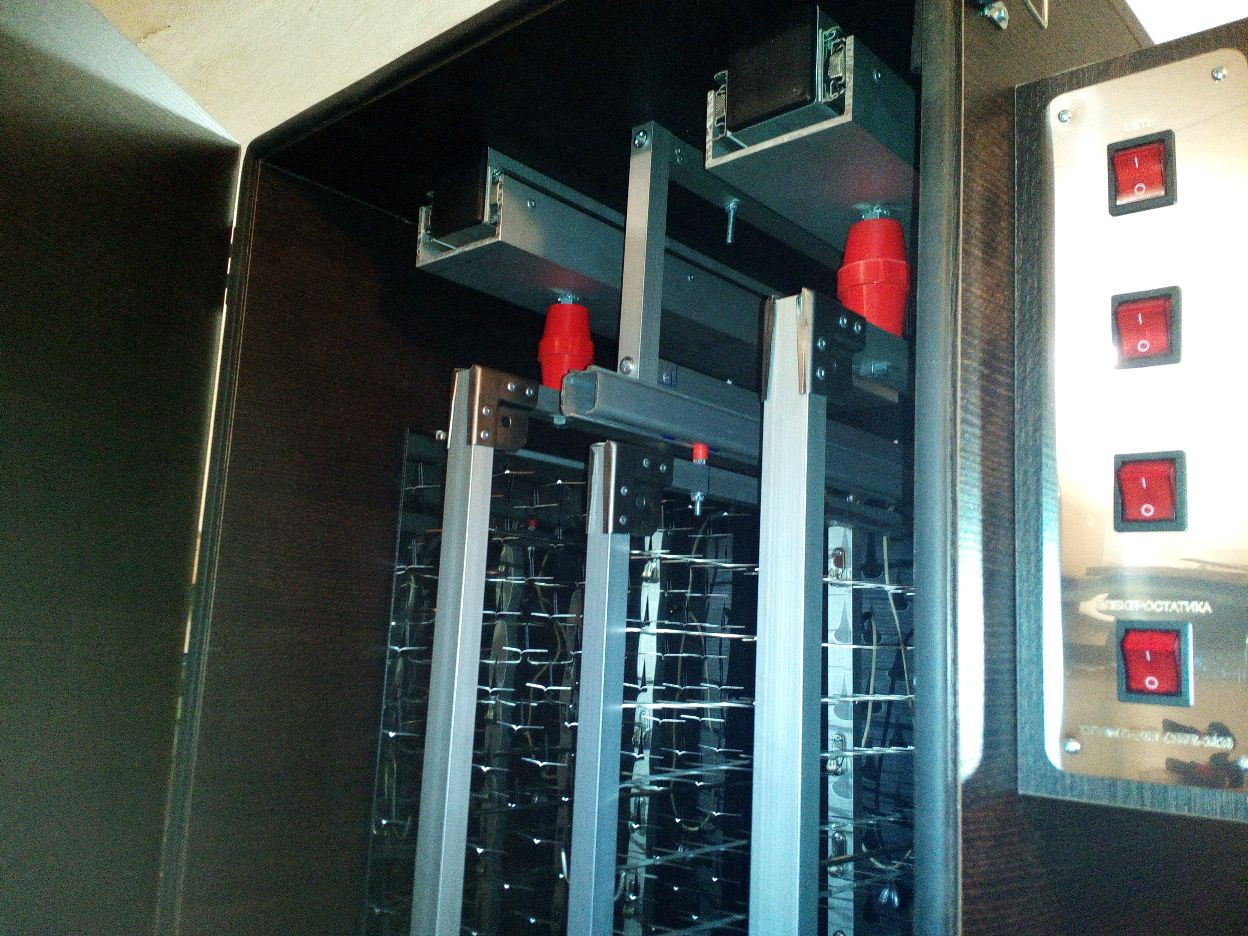

Фото 2. Изображение внутреннего устройства камеры электростатической коптильни с пояснениями. Верхняя (слева) и нижняя (справа) части.

Собираем деревянный шкаф размерами примерно 70х50х100 см. Дверца на петлях должна плотно закрывать корпус. Положительный электрод (анод) изготавливается из оцинкованной жести, которую надо снабдить остриями, торчащими в направлении мяса. Эти острия создают максимумы напряженности электрического поля в направлении мяса. Благодаря разным электрическим зарядам все частицы дыма надежно прилипают к мясу, создавая идеальные условия для копчения.

Острия делают с помощью треугольной вырубки, загиба жести под прямым углом. Вместо жести можно использовать металлическую решетку, самостоятельно изготовленную из проволоки. Расстояние между остриями — 5—7 см.

Анодные панели с остриями располагают слева и справа от средней (катодной) штанги на расстоянии 30—35 см. Обе части анода соединяют между собой проводом. Плюсовая часть цепи заземляется.

Изолятор изготавливают из непроводящего материала. Диаметр отверстия под изолятор должен быть не менее 10—12 см. Это предотвратит утечку тока на землю.

Катодную штангу закрепляют подвесом из непроводящего материала соответствующей длины. Катод подключают к минусу высоковольтного генератора.

Процесс копчения в электростатической коптильне.

Анодная сетка устанавливается на расстоянии 10 см. от влагосборника, к ней подводится плюсовой кабель от генератора высокого напряжения. В коптильной камере на перекладину развешивается продукты – сало, птица или рыба. В продукты втыкаются крюки, соединенные с минусовым проводом. Далее, заправляется дымогенератор топливом – ольховыми или буковыми опилками, включается компрессор для создания тяги в дымогенераторе. Далее, при помощи обычной газовой зажигалки, через отверстие внизу нашего источника дыма, поджигаем топливо, патрубок вводим в коптильную камеру.

Электричество не подаем до тех пора, пока не увидим, что через наш дымоотвод, установленный на верхней крышке коптильной камере, не пошел дым. Это будет сигнализировать нам о том, что камера достаточно заполнена дымом. Далее подаем напряжение, и оставляем 2 часа, контролируя температуру в камере, через выведенный термометр. Корректируем температуру увеличением длины дымохода. Температура в камере должна быть в пределах 22-23 градусов Цельсия. После окончания копчения рекомендуется дать продукту дозреть в холодильнике еще пару дней. Через пару дней результат нашей работы можно выкладывать на стол. Приятного аппетита!

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

Очень простая конструкция;
Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

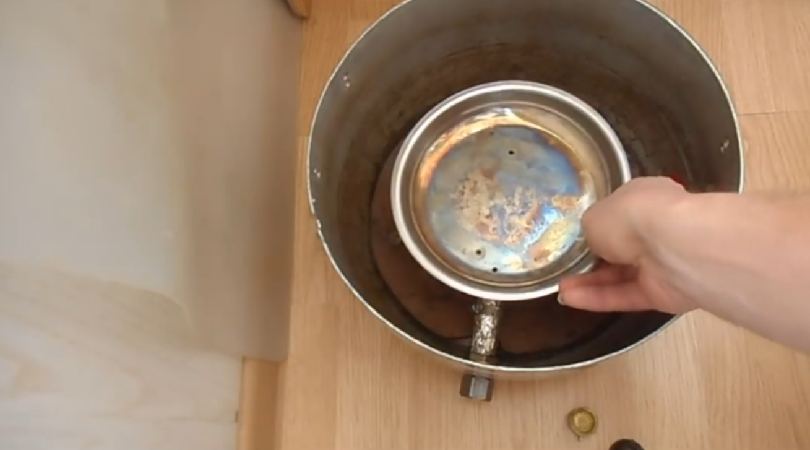

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

Генератора электростатического высокого напряжения;
Подвески для мяса и рыбы;
Направляющей сетки.

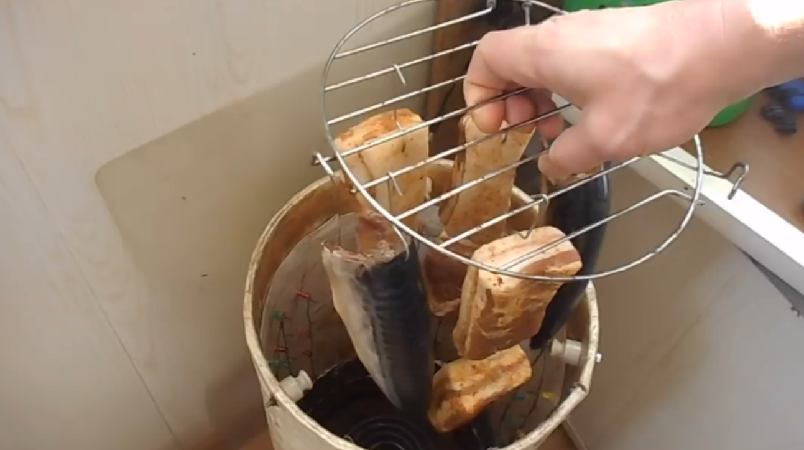

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Электростатическая коптильня холодного копчения своими руками

Процесс пропитки пищи дымом небольшой температуры, который образуется при тлении древесины – это холодное копчение. Для мясных кусков температура дыма должна составлять не более 30 градусов, а для рыбных – не выше 45 градусов.

Подробная инструкция по сборке самодельной модели:

Следует зафиксировать стержни для закрепления кусков. Крепления следует подбирать из диэлектрических материалов. Если коптильня будет выполнена из металла, продукты нужно будет изолировать при помощи эбонитовых колец или диэлектрических стержней.
Нужно сделать в корпусе крышку, на которой устанавливаются устройство для крепления дымоотводящей части и термометр.
Регулирование температурного режима производится под действием охладителя с водой. Он создается из пластикового или металлического змеевика с диаметром 1,5 см. Охладитель накручивается спирально на дымоход, один конец нужно подключить к водопроводному крану, второй – к канализации.
Внизу камеры для копчения нужно установить сетку, к которой по изолированному кабелю подключается анод.
Каждый из кусков продукции должен размещаться на свой крюк, заготовки следует подключить к аноду;
Нужно закрыть крышку прибора и поджечь дрова;
Как только начнется выброс дыма, нужно подключить трансформатор к розетке

Важно – сразу после разжигания щепок включать электростатический заряд нельзя!

Оптимальное время приготовления определяется опытным путем. Оно определяется температурой дыма, количеством и качеством щеп, напряжением электрического поля, влажностью внутри камеры и материалом электродов.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

Основа из диэлектрика, пластика или дерева;
Электростатическая сетка-подвеска из стали, меди или латуни;
Дымогенератор (дыморегулятор);
Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

Максимальный температурный порог 25 градусов по Цельсию;
Влажность менее 70%;
Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
Изолировать работающие под напряжением компоненты;
Нельзя включать в сеть прибор при укладке щепок и продуктов;
Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Возможные проблемы копчения и пути их решения

Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

https://youtube.com/watch?v=aJjGI425vrA

Виды и классификация

Существует несколько разновидностей готовых статических коптилен, отличающихся по назначению, объёму и набору функций.

Установка для использования в домашних условиях имеет небольшие габариты. Как правило, она способна вместить до 3,5 кг продуктов. В тех моделях, которые оборудованы собственным источником нагрева, разрешается холодное копчение. Соответственно, если таковой отсутствует — только горячее. Нагревателем является газовая плита.
Другой вариант — цилиндрические плиточные приборы со шланговым дымоотводом. Их размещают на плите, щепа нагревается за счёт горелок. Большинство моделей данного типа заметно превосходят в размерах предыдущий вариант. Поэтому их, чаще всего, устанавливают в кофейнях и ресторанах. Причём режим работы коптилки — исключительно горячий.
Наибольшей популярностью сейчас пользуются цифровые образцы. Они абсолютно автоматизированы. Чтобы начать готовку, достаточно поместить внутрь ингредиенты, щепу и выбрать необходимый режим. Более того, техника самостоятельно контролирует процесс копчения, благодаря чему повар может сосредоточиться на каком-либо другом блюде.

Электрокоптильня холодного копчения с дымогенератором

Коптильни холодного копчения имеют более сложное устройство. В этих аппаратах дым производится отдельно, в дымогенераторе, и поступает в коптильную камеру по дымоходу. Проходя по нему, дым остывает и поступает в коптильню. Её устройство не отличается от обычных установок. Такая коптильня своими руками изготавливается из любого коптильного шкафа и электрического дымогенератора.

Он представляет из себя герметически закрытый цилиндр ёмкостью 3 л. В нижней части корпуса находится ТЭН, а в верхнюю часть на 2/3 объёма засыпаются опилки и щепа.

При нагреве щепа выделяет горячий дым, который поступает в дымоход и далее в коптильню к продуктам. Температура процесса копчения зависит от длины дымохода.

Мощность такого устройства составляет 0,1-2 кВт, а средний расход электроэнергии 4 кВт*ч в сутки. Чем больше мощность ТЭНа, тем быстрее происходит нагрев, но при этом выделяется более горячий дым. Поэтому желательно в коптильной камере установить терморегулятор, отключающий нагрев при превышении температуры. Внутри камеры достаточно дыма, чтобы копчение не останавливалось.

Разновидностью электрических коптилок является электростатическая коптильня. Как и другие устройства, её можно сделать самостоятельно.

Составляющие электрокоптильни холодного копчения

Какие продукты можно готовить в коптильне

Продукты с высоким содержанием жира стоит коптить холодным методом. Большинство из блюд для приготовления холодным способом копчения стоит хорошо замариновать. Домашние колбаски, сало, большая мясная вырезка, мясной рулет, жирная рыба (скумбрия, лосось) и многое другое, под действием низкой температуры прекрасно провяливаются и отдают лишний жир. Кроме того, продукты с высоким процентом жирности сохраняют свежесть за счет длительного окуривания и могут храниться в течение месяца в холодильнике.

Овощи, курицу, морепродукты и нежирную рыбу (окунь, лещ) желательно коптить горячим способом. Довольно высокая температура обработки даёт аппетитную корочку и сделает блюда нежными с ярким вкусом. Но при этом время хранения таких продуктов не больше 4 – 5 дней.

Электрокоптильня – это прекрасный компактный агрегат, который позволит безопасно приготовить замечательные блюда из курицы, рыбы, мяса и овощей. Каждый семейный праздник или просто выходной, можно порадовать себя и своих близких качественными копченостями на семейном столе без лишних затрат, благодаря вот такому универсальному домашнему атрибуту.

Вывод

Электростатическая коптильня – это практичный прибор для приготовления пищи, который собирается самостоятельно из различных бытовых вещей. Срок службы превышает 10 лет, так что это является выгодным вложением денег. Коптильное устройство обладает большой скоростью приготовления, так что любимые продукты можно будет употреблять практически сразу после обработки. Блюда, полученные методом копчения, получаются вкусными, полезными и стерильными благодаря электростатическому полю.

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео – высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др

браузер

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы генератора http://ali.pub/2a4ps2

Импульсные блоки питания AC-DC http://ali.pub/1zx9u5

– блок питания 100-240 V (AC) – 5V, 2А (DC) http://ali.pub/2gdpaq

Высоковольтные конденсаторы

Высоковольтные диоды 2CL77 http://ali.pub/1z9g3e

Резистор высоковольтный 10 мОм 3 Вт http://got.by/3kzh2f

Резистор высоковольтный 10 мОм 5 Вт http://got.by/3kzh7o

Конденсатор 0,01мкФ 100В http://ali.pub/2emik9

Резистор 10 мОм 1Вт http://ali.pub/37p6b5 (они там разные, надо выбрать – 10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт параллельно и 2 таких цепочки – последовательно.

В итоге получим 2Вт 10мОм Или, еще лучше – сделать 3 цепочки по 3 резистора (всего 9 шт). Эти сборки надо будет залить термоклеем или эпоксидной смолой.

Шланг (трубка) для аквариума 6 мм http://ali.pub/254pse

Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn

При заливке (пропитке) ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса http://ali.pub/fw9hv ). Он подключен через MT3608 http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. – что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

Вы можете купить готовые устройства:

Как работает электростатическая коптильня?
