Гайколом. Переходим к радикальным мерам!
Как обычно отвинчивали нехорошие гайки?
До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.
В результате хирургического вмешательства будет испорчен также болт или шпилька.
Устройство и принцип действия гайколома
Несмотря на многообразие конструкций механических девайсов, все они включают в себя:
Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.
В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.
Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:
Механические ручные
Доступный инструмент, в основном бытового назначения, если требуется удалить закисший крепёж при ремонте автомобиля или другой транспортной техники. Для всех рукастых автолюбителей или связанных с ремонтом различных металлических конструкций.
Для перекусывания крупных гаек требуется большое физическое усилие, поэтому размер граней ограничивается величиной 27 мм.
Гидравлические компактные
Гайкорубы с гидравлическим усилителем развивают большее усилие, чем механические — до 5 тонн. При этом вращать рабочий винт у них легче. Некоторые модели, например — LICOTA ATA-7700 (рабочий диапазон 7 – 22 мм, стоимость 5687 рублей) относятся к профессиональным. Цена их в сравнении с механическими выше и находится в пределах 1,5 – 7 тысяч.
Гидравлические ручные
Благодаря развиваемому усилию от 14 до 35 тонн они раскусывают гайки S = 33 мм, словно орехи. Прайс начинается от 9 тысяч рублей и превышает 30 тысяч российских знаков.
К примеру, гайколом гидравлический TOR HHQ-4150 с усилием 35 тонн, размер шестигранника 27 – 33 мм, предлагается за 31781 руб.
Могут использоваться при строительно-ремонтных работах, особенно если поблизости отсутствует электрическая сеть. Недостаток — высокая стоимость.
Гидравлические с отдельным приводом
Эти изделия назвать инструментом можно с большой натяжкой, они скорее относятся к механизированной оснастке или установкам.
Помимо собственно гидравлического резака требуется ручной (как вариант — ножной) насос, либо гидравлическая станция с электропитанием. Размер шестигранника, который способен перекусить такой резак, составляет 50 мм (резьба М36).
Пример комплектации: гайколом гидравлический ГЛГ-3241 стоимостью 16000 рублей. Варианты привода:
Установка с ручным приводом стоит около 32 тысяч рублей. Наиболее дорогая обойдётся почти в полмиллиона (цена бюджетного легкового автомобиля).
Применяются изделия этого класса в промышленности, при эксплуатации железнодорожного транспорта, ремонте линий электропередачи, строительно-монтажных работах.
Электрические станции дешевле бензиновых, но привязаны к электрической цепи, что является их недостатком. Бензиновые аналоги могут использоваться везде, где нет электричества, к тому же легко перемещаются в пределах рабочего места.
Производители и бренды с хорошей репутацией
Гайколомы и комплекты: Jonnesway, Stahlwille (Германия), Licota, Stayer, STAB, FORCE, FIT. Из российских компаний — РОСТ, КВТ, АИСТ.
Гидравлические гайколомы: Licota, КВТ, РОСТ.
Ручные, ножные гидравлические помпы, электрогидравлические станции: КВТ, РОСТ.
Рекомендации по выбору
В заключение можно сказать, что сегодня, пытаясь отвернуть или перерубить неуступчивую гайку, стучать молотком по зубилу, рискуя повредить пальцы или ремонтируемый агрегат, является признаком вашей технической отсталости.
Гайколом. Переходим к радикальным мерам!
После того, как человек изобрёл гайку, он столкнулся с двумя её нехорошими свойствами. Когда не нужно, она легко отворачивается и теряется. И наоборот — попытки отвернуть иногда остаются тщетными. На протяжении веков эту проблему решали по-разному. Сегодня для этой цели используют специальный инструмент — гайколом (также называемый: гайкорез, гайкоруб, гайкокус).
Как обычно отвинчивали нехорошие гайки?
До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.
Щадящие способы:
- Смочить резьбовое соединение керосином или проникающей смазкой типа WD-40. Эта процедура требует длительного времени, поскольку одного раза недостаточно и требуется выдержка в течение нескольких часов.
- Нагреть гайку с помощью газовой горелки или теплового пистолета.
- Приварить к отвинчиваемой другую, более крупную гайку, после чего попытаться отвинтить то, что получилось, ключом большего размера.
Хирургические методы:
- Стронуть с места или разрубить зубилом. Для этого необходимо обладать твёрдой рукой и точным глазомером. Пригодится и минимальное владение ненормативной лексикой, после того, как стукнете себе молотком по руке.
- Отпилить ножовкой по металлу или болгаркой, если есть доступ.
В результате хирургического вмешательства будет испорчен также болт или шпилька.
Устройство и принцип действия гайколома
Несмотря на многообразие конструкций механических девайсов, все они включают в себя:
- Корпус, обычно кольцевой или замкнутой формы, как наиболее жёсткой. У некоторых инструментов (гидравлических с мультипликатором) форма корпуса — С-образная. Жёсткость открытого корпуса меньше, однако такая форма диктуется особенностями конструкции.
- Режущий элемент — клиновой нож, который может быть как подвижным, так и неподвижным (закреплённым на корпусе).
- Привод перемещения ножа или нажимной опоры.
| Механизм перемещения | Тип привода | Насос | Гидростанция |
| Механический (винтовой) | Ручной | — | — |
| Гидравлический | — | — | |
| Ручной | — | ||
| Ножной | — | ||
| Механизированный | — | + |
Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.
В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.
Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:
- Со встроенным гидроусилителем. Внешне ничто не выдаёт гидравлической природы устройства (за исключением открытой формы корпуса). Деталь перекусывают вращением такого же винта, как и в механических устройствах. Но, как говорят французы, — «дьявол кроется в деталях». Внутри выполнены две цилиндрических расточки разного диаметра, заполненных маслом, в каждой из которых находится свой поршень. Винт при его вращении перемещает не резак, а маленький поршень, который создаёт перед собой давление. Во второй расточке оно действует на большую площадь, в результате чего усилие увеличивается.
- Аналог гидравлического домкрата. Представляет собой корпус с двумя рукоятками, внутри которого имеется масляный резервуар и двухпоршневой мультипликатор. В процессе работы за одну рукоятку удерживают инструмент, другой совершают качательные движения. Внешне это напоминает работу с гидравлическим домкратом или со шприцом для пластичной смазки.
- Работающие от отдельного привода. Режущий аппарат вместо нажимного винта оснащен муфтой для быстрого подключения гидравлики. Внешний источник давления — ручной или ножной гидравлический насос (помпа), либо гидростанция с электроприводом.
Механические ручные
Доступный инструмент, в основном бытового назначения, если требуется удалить закисший крепёж при ремонте автомобиля или другой транспортной техники. Для всех рукастых автолюбителей или связанных с ремонтом различных металлических конструкций.
Устройство и характеристики
Конструкция каждого гайкореза состоит из следующих элементов:
• Корпус может иметь кольцевую замкнутую или С-образую форму.
Первый вариант распространен среди инструмента с ручным приводом, обладает повышенной жесткостью.
С-образный вариант менее жесткий, но его использование обуславливается конструктивными особенностями некоторых гайкорезов.
Корпус накидывается на гайку, подобно накидному ключу, с ручкой для удержания, которая работает, как резьбовой упор для режущего зуба в механических моделях.
• Режущий зуб – рабочая часть инструмента.
Представляет собой наконечник клиновидной формы, который оказывает давление на внешнюю часть гайки под действием привода инструмента.
• Привод – элемент гайколома, двигающий зуб или нажимную опору.
В зависимости от типа инструмента, бывает ручной и гидравлический.
В последнем варианте используется гидроцилиндр, многократно повышающий прикладываемое усилие.
Характеристики гайкореза, на которые следует ориентироваться при его выборе:
- Габариты инструмента и его масса;
- Диаметр гаек, с которым способен работать гайколом;
- Тип привода.
Материал
Гайколомы изготавливаются из инструментальной стали с хромованадиевой режущей частью, обладающей высокой прочностью и износостойкостью.
Рукоять инструмента может быть покрыта маслостойкой резиной, что обеспечивает надежный хват влажными или жирными руками.
Размеры и вес
Каждая модель гайкореза подходит для работы с гайками определенного диапазона размерностей.
Обуславливается это не только размерами накидного корпуса, но и диаметром самого ножа.
Это логично, т.к. если взять слишком большой инструмент, зуб, вместо разрезания грани гайки, будет сминать крепеж, повреждая тем самым резьбу болта.
Вес гайкореза зависит от его типа и размеров.
Простые механические модели под гайки 16 – 22 мм весят до 200 г. при длине 70 – 130 мм.
Ручной гидравлический гайколом с подключаемым насосом под гайки 19 – 24 мм будет весить до 2 кг, а со встроенным насосом – до 4кг.
Последний размерами схож с небольшим автомобильным домкратом, так как принцип работы гидравлики у них одинаковый.
Виды гайкорезов и их цена
Гайкорезы могут иметь подвижный или неподвижный зуб (гайка надавливается на лезвие толкателем), иметь замкнутый кольцевой или С-образный накидной корпус.
Некоторые модели оснащены одновременно двумя резцами, расположенными друг напротив друга.
В зависимости от типа привода, инструмент классифицируется, как:
Механический гайкорез
Это ручное устройство, режущий зуб которого движется под действием проворачиваемого вручную винта-толкателя.
Со стороны рукояти такой винт имеет шляпку с гранями под обыкновенный гаечный ключ.
Конструктивно простой инструмент, выдающий относительно небольшое давление на грань гайки.
Усиленный вариант гайкореза имеет более толстые элементы, включая кованный корпус.
Преимущественно используется в быту, популярен среди автомобилистов.
Подходит для быстрого удаления закисшей гайки небольшого диаметра.
Производителями выпускаются как отдельные модели, так и наборы с 2 – 4-мя инструментами под различные диапазоны размерностей крепежа, вплоть до 27 мм.
Стоимость отдельных механических гайкорезов составляет от 200-3000 рублей и более.
Цена зависит от производителя, качества инструмента, его размеров.
Стоимость наборов варьируется, как правило, в пределах 1 тыс. – 3,5 тыс. рублей.
Гидравлический гайкокол
Это устройство, режущий зуб которого движется под действием поршня гидроцилиндра.
В свою очередь, гидравлические гайкоколы, в зависимости от расположения привода, делятся на:
• Компактные (со встроенным гидравлическим усилителем) – инструмент, внешне мало отличается от механического варианта.
При вращении винта (аналогично механическому гайкорезу), создается давление на поршне, а благодаря усилителю такой гайкоруб может справляться с более сложными задачами.
Компактные гидравлические гайкорезы могут развивать усилие до 5 тонн, а их стоимость находится в пределах 1,5 – 7 тыс. рублей.
При этом, винт вращается намного легче, чем у механического аналога.

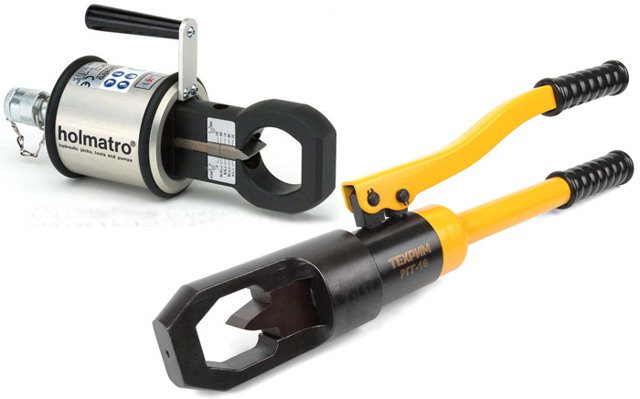

• Ручные – это инструмент, устройство которого аналогично автомобильному домкрату.
Внешне напоминают шприц для пластичной смазки.
На корпусе установлена неподвижная (для удержания) и подвижная рукоять, которой накачивается давление во встроенный двухпоршневой мультипликатор.
Ручные гидравлические гайколомы способны развивать усилие до 35 тонн.
Среди минусов – высокая стоимость (9 – 30 тыс. рублей и выше).
Используются, как правило, при проведении ремонтных и строительных работ, где отсутствует подключение к электросети.
• С отдельным приводом – инструмент с гидроцилиндром, который, посредством муфты, подключается к внешним источникам давления.
Это могут быть как ручные помпы (или ножные), так и полноценные гидростанции, как бензиновые, так и электрические.
Гидравлические гайкорезы с подключающимся приводом являются и самыми мощными.
Они с легкостью справляются с 50-миллиметровыми гайками.
Стоимость самого гайколома начинается от 15 тыс. рублей.
Ножной или ручной выносной насос – это приблизительно еще 15 – 20 тыс. рублей.
Насосная электростанция – 50 – 240 тыс. рублей, а бензиновый вариант – 250 – 500 тыс. рублей.
Итого, стоимость такого гайкореза может перевалить за полмиллиона рублей.
Используется в тяжелой промышленности, на железной дороге, при прокладке или ремонте линий электропередач (ЛЭП), монтажных и строительных работах.
В тех случаях, где кольцевой корпус невозможно накинуть на гайку, например, когда она прикручена вплотную к какой-либо конструкции, применяются так называемые универсальные гайкорубы.
Их С-образный корпус может быть надет на гайку со стороны ее граней (сбоку).
Такие гайкорезы менее прочные, чем кольцевые, однако, в некоторых ситуациях без них невозможно обойтись.
Внешне напоминают G-образную струбцину.
- https://stankiexpert.ru/ehlektroinstrument/gajkolom.html
- https://proinstrumentinfo.ru/gajkolom-gidravlicheskij-mehanicheskij-ruchnoj-tsena/
- https://instrumentn.ru/obshhij-razdel/gajkorez-ego-vidy-harakteristiki-tseny-i-vybor
Гайкорез, гайкокол – решит вопрос проблемных гаек
Тот, кто занимается ремонтом автомобилей, наверняка не раз сталкивался с ситуацией когда, гайка закисла или заржавела, и открутить ее не предоставляется возможности, так как ее грани слизаны. Как правил решением возникшей проблемы является болгарка с отрезным диском.
Гайка тупо разрезается, но при этом есть вероятность повреждения шпильки, что может усложнить ремонт автомобиля. Если учесть, что не везде есть полноценный доступ к нужной гайке, то иногда приходится тратить кучу времени, перепиливая ее простым полотном от ножовки по металлу.
Чтобы облегчить вашу участь, было придумано специальное приспособление, которое называется гайкорез, (некоторые его называют еще гакоколом). Смысл этой приспособы состоит в следующем, надеваем одну его часть с резаком на гайку, и начинаем закручивать шток.
Более подробно принцип действия гайкореза (гакокола) смотрите в представленном видео.
Гайколом: назначение, использование и виды инструмента
При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.
Устройство и характеристики
Вне зависимости от конкретной модели гайколом имеет следующие части: корпус, привод, режущий элемент.
Корпус гайкокола, подобно накидному ключу, устанавливается на гайке, для чего его выполняют в виде полу или полного кольца. Диаметр отверстия определяет, с какими гайками может работать инструмент. Рукоятка с винтом в механических моделях также служит упором для режущей части. Привод создаёт необходимое для резки металла усилие.
В связи с тем, что каждый инструмент имеет допустимый диапазон гаек, при покупке имеет смысл брать набор гайколомов. Так нужный вариант всегда будет в наличии.
Материал
В качестве основного материала выступает сталь, для режущего компонента – более прочные и износостойкие марки из легированного металла. Ручки покрывают химическистойкой резиной для большего комфорта и надёжного хвата, в т. ч. замасленными руками.
Размеры и вес
Габариты и масса гайколома варьируются от модели к модели и зависят от рабочего диапазона диаметров гаек. Простые механические приборы длиной около 100 мм весят примерно 200 г. Гайкоколы усиленные гидравликой под гайки до 24 мм могут весить до 4 кг. По габаритам данный гайколом гидравлический будет схож с автомобильным домкратом.
Работая, стоит придерживаться следующих правил:
- Не поправлять гайку руками во время демонтажа.
- Обязательно перед началом работы надеваются защитные очки и перчатки.
- Контролировать расположение режущей части, её движение должно идти по направлению к центру болта. Допустимо лишь минимальное отклонение.
Гайкокол из рулевого наконечника своими руками
Привет всем любителям самоделок. Наверно у многих была такая ситуация, когда прикипела гайка и открутить ее обычным способом при помощи гаечного ключа не представляется возможным. В данном случае приходится прибегать к нестандартным решениям, например, распиливание гайки при помощи углошлифовальной машинки, откручивание зубилом и молотком, но все это малоэффективно и неудобно, а также может повредить не только гайку, но и болт (шпильку), на который она накручена. В данной статье я расскажу, как сделать гайкокол из рулевого наконечника своими руками, который поможет в решении данной проблемы. Детали для самоделки будут изготовлены полностью из автомобильных запчастей Поэтому если вы владелец авто, то в поиске деталей проблем точно не будет.
* Углошлифовальная машинка, отрезной диск * Сварочный аппарат * Сварочная маска, краги * Защитные очки, перчатки, наушники * Старый рулевой наконечник от авто * Болт с диаметром, подходящим к резьбе наконечника * Метчик * Слесарные тиски * Кернер * Молоток * Шарик от подшипника * Точильный станок * Электродрель * Сверла по металлу
Шаг первый.
Для начала нужно убрать лишние детали из рулевого наконечника, а именно шаровой палец. Устанавливаем наконечник в слесарные тиски и при помощи углошлифовальной машинки с отрезным диском отпиливаем часть, чтобы освободить шаровый палец и при помощи молотка выбить его.При работе с углошлифовальной машинкой будьте осторожны, одевайте перчатки, защитные очки, а также наушники.
Шаг второй. Затем отпиливаем круглую часть от рулевого наконечника при помощи УШМ.
Ее фиксируем в тисках и ровняем плоскость при помощи напильника для более точной установки резьбовой детали.
Далее устанавливаем на данной плоскости кернер строго посередине и делаем кернение.
После этого в углублении делаем отверстие при помощи электродрели, сначала берем маленькое, а затем большое сверло с таким диаметром, чтобы в готовое отверстие свободно проходил хвостовик метчика.В процессе сверления добавляем техническое масло на режущую кромку сверла, так оно прослужит дольше и с меньшей вероятностью заклинит в детали.
Шаг третий. Теперь нужно отпилить резьбовую часть от рулевого наконечника при помощи углошлифовальной машинки. Данную часть зашлифовываем по краям для того, чтобы без проблем приварить ее к кольцу. Должна получится своего рода толстостенная втулка с внутренней резьбой.
Шаг четвертый. В гайкоколе главным элементом является колющая часть. В данном случае она будет сделана из метчика, также ее можно изготовить из сверла подходящего диаметра или других деталей с достаточно прочной сталью.
Зажимаем метчик в тисках и углошлифовальной машинкой начинаем делать острие. Доводку острия, а также его заточку производим на точильном станке с камнем.При работе на точильном станке одевайте защитные очки и перчатки, так как безопасность в работе превыше всего.
В итоге получилась такая колющая деталь из метчика.
Шаг пятый. Вот и все заготовки, из которых нужно собрать инструмент.
Но перед этим нужно сварить некоторые детали. При помощи сварочного аппарата привариваем резьбовую часть к кольцу от наконечника, совместив отверстия в кольце и резьбовой части.При работе со сварочным аппаратом используйте средства индивидуальной защиты, одевайте сварочную маску и краги, чтобы не словить «зайчиков» и не обжечься. Легкими постукиваниями молотка удаляем шлак со сварочного шва.
Шаг шестой. Все детали гайкокола готовы, можно собрать инструмент и перейти к тестированию. Устанавливаем в резьбовую деталь колющую часть, смазав ее поверхность техническим маслом, затем закидываем шарик от подшипника для более плавного скольжения за счет уменьшения трения и закручиваем болт в резьбу. Пробуем расколоть гайку на 13 мм. Закрепляем болт с гайкой в тиски и накидываем на гайку самодельный инструмент. Вручную притягиваем болт гайкокола, а затем при помощи рожковых гаечных ключей начинаем его вкручивать, в процессе чего он давит на колющую часть, которая в свою очередь раскалывает гайку.
В особо сложных случаях раскалываем гайку в двух местах, это поможет полностью освободить ее от болта или шпильки.
На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст
Подробнее здесь
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Как пользоваться гайколомом
Настало время опробовать наш самодельный гайкорез в деле. Устанавливаем рабочий конец на заклинившую гайку, фиксируем инструмент одним ключом, а другим заворачиваем болт, давя режущим элементом на гайку. Металл крепления начинает постепенно раздвигаться, пока не трескается. После проржавевшая гайка легко свинчивается.
Гайколом гидравлический ещё более удобен в работе, благодаря оптимальной конструкции и расположению ручек. А так как усилие развивается давлением жидкости, а не мышечной силой, инструмент позволяет демонтировать большое количество соединений не испытывая большой усталости.
Гайкорез позволяет без лишних трудозатрат разобрать болтовое соединение, не повреждая резьбу. Наваривание дополнительных гаек крупного размера и применение серной кислоты потихоньку вытесняется из практики, и сегодня уже считается прошлым веком. Удобство применения гайколомов по достоинству и автовладельцы и промышленные предприятия, благо ассортимент инструментов позволяет подобрать оптимальный по мощности и стоимости вариант.

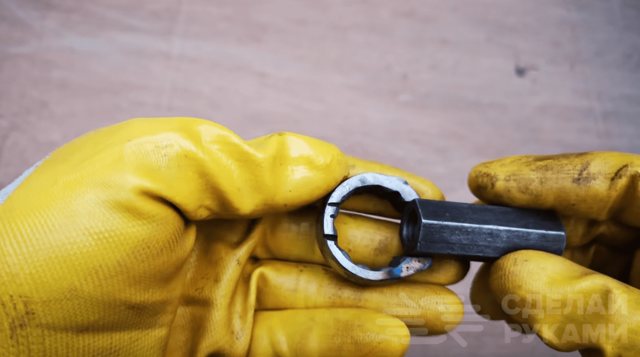

Самодельный гайкокол из старого накидного ключа
Нередко приходится сталкиваться с нестандартной ситуацией, когда нужно открутить гайку, а она ни в какую не хочет крутиться — заржавела. Как правило, обычный рожковый или накидной ключ в данной ситуации не поможет.
Приходится прибегать к более радикальным и эффективным методам. Например, одни мастера используют болгарку с отрезным диском, другие — берут в руки более доступные инструменты: зубило и молоток. Однако первый способ слишком шумный, второй — неудобный.
Лучше всего изготовить простой самодельный гайкокол из старого накидного ключа. При помощи этого приспособления расколоть ржавую гайку не составит проблем. Причем для этого потребуется меньше времени, чем если долбать гайку зубилом и молотком, и это будет намного тише, чем если резать болгаркой.
Основные этапы работ
Для изготовления гайкокола потребуется головка от старого или сломанного накидного ключа, шестигранник, в котором нужно просверлить продольное отверстие и нарезать резьбу. А также нужен будет «колюще-режущий» элемент, который будет колоть гайку.
Изготовить гайкокол очень просто. Нужно всего лишь приварить саму головку накидного ключа к отрезку шестигранника. Кстати, вместо шестигранника можно использовать удлиненную гайку подходящего диаметра. Из стального прутка делаем резец, который вставляется внутрь гайки или шестигранника и подпирается болтом.
Данное приспособление можно купить и в заводском исполнении. Но если есть немного времени, то почему бы не сделать его своими руками? Подробно о том, как изготовить простой самодельный гайкокол из старого накидного ключа, вы можете посмотреть в видеоролике на сайте.
Устройство и принцип действия
Гайколом (часто можно встретить и другие названия: гайкокол, гайкорез или гайкоруб) приходит на помощь тогда, когда все остальные средства штатного откручивания не помогли.
Если ни вымачивание соединения в керосине, кислоте или WD-40, ни разогрев с помощью паяльной лампы или газовой горелки, ни попытки стронуть крепёж с помощью ударных нагрузок не помогли, то прогноз однозначен: гайку нужно удалять. Однако сделать это нужно так, чтобы не повредить сам болт. Задача не из простых, учитывая толщину гайки.
Гайколом сконструирован из двух частей: неподвижной основы, которая надевается на гайку, и подвижного штока, заостренного на конце. Поступательное движения штока навстречу гайке с большой силой рано или поздно приводит к разрезанию, раздавливанию металла в стороны.
После того, как монолитность крепежа нарушена, её уже значительно проще отделить от болта или шпильки. При необходимости резец гайколома прикладывают к гайке с двух сторон, чтобы она развалилась на две половинки. Это – гарантия демонтажа даже самых застарелых резьб.
В попытках снять гайку внешние грани, за которые цепляется ключ, иногда стираются от вращения с большим усилием. В этом случае применение гайколома представляет собой оптимальный вариант.
Гайколом (гайкоруб, гайкорез, СССР М2-М8), принцип работы и применение. МИРовая библиотека
Одна прикипевшая к болту гайка может превратиться в настоящую проблему. Если резьбовое соединение не удается разобрать стандартным способом, ситуацию способен спасти гайкорез.
Существует множество видов этого инструмента.
Еще одно название – гайкокол, так как крепеж часто раскалывается под натиском клиновидного режущего механизма.
В действительности, прежде чем воспользоваться гайкоколом, мастер испробует все возможные варианты отвинтить прикипевшую гайку: вымачивание в керосине, прогрев паяльной лампой, торцевой или накидной ключ с большим рычагом.
И когда грани крепежа будут полностью слизаны, принимается решение использовать импровизированный гайкоруб – молоток в паре с зубилом.
Однако, такой метод травмоопасен и сам по себе неэффективен, особенно, если нет места для хорошего размаха перед ударом.
Тогда-то мастер вспоминает, что где-то когда-то он оставлял в инструментальном ящике раскалыватель гаек, способный освободить болт за минуту, а то и меньше.
Назначение и принцип действия гайкореза
Гайкорез предназначен для удаления гаек с любыми повреждениями, независимо от степени их покрытия ржавчиной.
Не смотря на все многообразие конструкций инструмента, в их основе лежит режущий зуб, который медленно вдавливается в гайку, прорезает ее со стороны граней до самой резьбы, освобождая болт без его повреждения.
Клиновидная форма зуба способствует расширению гайки в месте реза, из-за чего крепеж часто раскалывается надвое.
Гайка с прорезанной гранью легко удаляется рукой, или откручивается ключом.
Принцип работы гайколома схож с зубилом, однако, вместо ударного воздействия на гайку, на нее оказывается медленное давление режущего элемента.
Изготовление
Берём ненужный наконечник рулевой тяги от легкового автомобиля и отпиливаем от него всё не нужное.
Далее сверлим отверстие сверлом 10 мм по class=»aligncenter» width=»1280″ height=»720″|fcw3qayjh5a| src=»https://www.freeseller.ru/uploads/posts/2018-11/1541414332_gajkokol-svoimi-rukami-6.jpg» class=»aligncenter» width=»1280″ height=»720″ Привариваем гайку М12 к основанию наконечника так, чтобы оба отверстия совпали, для этого в отверстие гайки можно вставить шток 10 мм который сцентрирует две заготовки.
Готовую деталь шлифуем и полируем (по желанию) придавая более эстетический и красивый вид нашей заготовке.
Теперь чтобы изготовить колущий элемент нашему гайкоколу, мы используем кусок хвостовика от сверла 10 мм. Отрезаем кусок сверла длинной 35 мм, и затачиваем его с обеих сторон как зубило.
Дальше берём заточенный кусок сверла и вставляем его внутрь гайки, после чего вкручиваем болт. Желательно использовать болт с твёрдостью не менее 8,8 единиц, так ваше устройство прослужит гораздо дольше.
Устройство и характеристики
Конструкция каждого гайкореза состоит из следующих элементов:
• Корпус может иметь кольцевую замкнутую или С-образую форму.
Первый вариант распространен среди инструмента с ручным приводом, обладает повышенной жесткостью.
С-образный вариант менее жесткий, но его использование обуславливается конструктивными особенностями некоторых гайкорезов.
Корпус накидывается на гайку, подобно накидному ключу, с ручкой для удержания, которая работает, как резьбовой упор для режущего зуба в механических моделях.
• Режущий зуб – рабочая часть инструмента.
• Привод – элемент гайколома, двигающий зуб или нажимную опору.
В зависимости от типа инструмента, бывает ручной и гидравлический.
В последнем варианте используется гидроцилиндр, многократно повышающий прикладываемое усилие.
Характеристики гайкореза, на которые следует ориентироваться при его выборе:
- Габариты инструмента и его масса;
- Диаметр гаек, с которым способен работать гайколом;
- Тип привода.
Материал
Гайколомы изготавливаются из инструментальной стали с хромованадиевой режущей частью, обладающей высокой прочностью и износостойкостью.
Рукоять инструмента может быть покрыта маслостойкой резиной, что обеспечивает надежный хват влажными или жирными руками.
Размеры и вес
Каждая модель гайкореза подходит для работы с гайками определенного диапазона размерностей.
Обуславливается это не только размерами накидного корпуса, но и диаметром самого ножа.
Это логично, т.к. если взять слишком большой инструмент, зуб, вместо разрезания грани гайки, будет сминать крепеж, повреждая тем самым резьбу болта.
