Гидроудар или как сделать бесплатный насос, используя энергию воды

Содержание

Применение резервуарного гидротаранного электрогенератора:

1. Как индивидуальная миниэлектростанция одного индивидуального дома или коттеджа и как источник экологически чистой электроэнергии для электроавтомобиля, городского электробуса, дирижабля, самолета, подводного аппарата, надводного судна при малом диаметре D.

2. В виде электростанции для электроснабжения жилого дома при достаточно большом диаметре D.

См. также:

https://yandex.ru/patents/doc/RU2007111256A_20081010 ; https://yandex.ru/patents/doc/RU2006106647A_20070927 ; https://yandex.ru/patents/doc/RU2006123570A_20080110 ; https://yandex.ru/patents/doc/RU2005129637A_20060610 ; https://yandex.ru/patents/doc/RU2006120556A_20080220 ; http://easpatents.com/8-20688-gidrotaran-v-gidrotarane.html ; http://easpatents.com/8-19159-gidrotarannyjj-elektrogenerator.html ; http://easpatents.com/5-10732-podvodnyjj-gidravlicheskijj-taran.html.

Примечание: Фото https://www.pexels.com, https://pixabay.com

Найти что-нибудь еще?

карта сайта

гидротарангидротаран своими рукамигидротаран купитьнасос гидротарангидротаран замкнутого циклагидротаран своими руками замкнутого циклагидротарана марухинагидротаран в стоячей водегидротаран видеогидротаран чертежгидротаран колодцеустройство гидротаранагидротаран своими руками чертежигидротаранв колодце с водойгидротаран марухина кутьенковагидротаран своими руками видеонасос гидротаран своими рукамигидротаран расчетгидротаран генераторгидротаран качалычгидротаран конструкциягидротараны рфпринцип действия гидротаранагидротаран своими руками замкнутого цикла видеогидротаран сегодня марухина чертежи 2016 годгидротаран купить украинагидротаран без сбросакупить подводный гидротарангидротаран производительностькомплекс гидротарангидротаран мухина прототипгидротаран его характеристикигидротаран в колодце с водой видеоустройство клапанов гидротаранаводяной насос гидротаран без электричестваявление гидротарана

Коэффициент востребованности
9 288

Последствия

При многократном воздействии высокого давления, которое возникает в результате гидравлического удара, даже очень надёжные системы могут потерять герметичность. Разрыв трубопровода может произойти и от однократного, но сильного гидравлического удара.

В результате такого воздействия водоснабжение объектов, к которым подведена водопроводная труба, полностью прекращается. К сожалению, последствия такого явления не ограничиваются только отсутствием воды в кране.

Если разрыв трубы произошёл в многоквартирном доме, то после разрыва трубы и попадания жидкости в жилое помещение будет повреждено имущество владельцев квартиры, а также соседей этажом ниже.

Если разрывается магистральная труба водопровода, по которой снабжается водой целый район города, то авария уже может расцениваться как ЧП.

В результате такого происшествия жильцы десятков многоквартирных домов останутся не только без питьевой воды, но и без канализации, так как все бачки унитазов запитываются от трубы холодного водоснабжения. Воспользоваться душем, даже при неповреждённом трубопроводе с горячей водой, также вряд ли получится.

Если в результате гидравлического удара повреждается труба с горячей водой, то такое происшествие, кроме материального ущерба, может привести к серьёзным ожогам. Особенно опасна может быть разгерметизация системы отопления, в которой теплоноситель всегда находится под значительным давлением, а температура жидкости составляет более +70 градусов.

Гидроудар. Гасители гидроудара. CAR19 VALTEC

Watch this video on YouTube

Последствия от возникновения гидроудара, могут привести к значительному ущербу, поэтому так важно научиться предотвращать появление резкого усиления давления в трубопроводах

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Наиболее распространенная причина появления гидроудара — резкое закрытие крана

В централизованных системах отопления, гидроудар возникает при резком закрытии заслонки, когда быстро открывают краны для заполнения системы после ремонта/профилактики. По правилам надо делать это медленно и постепенно, но на практике случается иначе…

В водоснабжении гидроудар возникает даже при резком закрытии крана или другой запорной арматуры. Более выраженные «эффекты» получаем в завоздушенных системах. Вода при движении ударяется в воздушные пробки, что создает дополнительные ударные нагрузки. Мы можем при этом слышать щелчки или потрескивание. А если водопровод разведен пластиковыми трубами, во время эксплуатации можно заметить, как эти трубы сотрясаются. Так они реагируют на гидроудары. Вы, наверное, замечали, как дергается шланг в металлической оплетке. Причина та же — скачки давления. Рано или поздно они приведут к тому, что либо труба лопнет в самом слабом месте, либо соединение потечет (что более вероятно и чаще встречается).

Гидроудар может нанести серьезный ущерб

Почему же раньше это явление не отмечалось? Потому что сейчас большая часть кранов имеют шаровую заслонку и поток перекрывается/открывается очень резко. Раньше краны были вентильного типа и заслонка опускалась медленно и постепенно.

Как же бороться с гидроударами в отоплении и водоснабжении? Можно, конечно, приучить обитателей квартиры или дома не крутить резко краны. Но стиральную или посудомоечную машину не научишь бережному отношению к трубам. И циркуляционный насос не замедлишь в процессе старта и останова. Поэтому в систему отопления или водоснабжения добавляют компенсаторы гидроударов. Их же называют гасителями, амортизаторами.

Гидротараны – безтопливные насосы от уральских умельцев

Пермские крамольники начали реализацию проектов по улучшению качества жизни людей на Земле. Наперекор всем современным научным общепринятым понятиям и догмам они решили запустить массовое производство водяных насосов работающих БЕЗ ЭЛЕКТРИЧЕСТВА по максимально доступной для русичей цене!

Давно забытые дедовские, экологически чистые и не загрязняющие окружающую природу технологии начали возрождаться на нашей святой русской земле. И как бы не пыжылись представители тёмных западных иерархий переманить светлые русские головы на свою сторону, Боги на нашей стороне, а значит и победа будет за нами.

Как говорил Коловрат: «Это жидкие мозги утекают, а твёрдые остаются».

И созидают для России с Любовью.

Контакты этой артели:

https://vk.com/gidrotaran

https://гидротараны.рф/

История появления гидротаранов уходит в далёкий от нас 18 век. Его теория была разработана Великим русским механиком Николаем Егоровичем Жуковским в 1907 году. В последствии гидротаран был одним из любимейших объектов самоделкиных как на территории Советского Союза, так и в других странах.

И вот, спустя долгих 107 лет, русские конструктора продолжили начатое Николаем Жуковским великое дело. В 2014 году нами начата конструкторская разработка и производство гидротаранов в России! Во главу угла в первую очередь поставлена задача — разработать устройство с минимальными издержками и по самой доступной цене.

Информация на эту тему:

Виктор Шаубергер: разгадавший тайну воды

Живая Вода Юрия Краснова. Водородное топливо

Гидротаранный насос

илигидравлический таран — механическое устройство для подъёма воды на значительную (до нескольких десятков метров) высоту. Не требует для работы каких-либо внешних движителей, благодаря чему может быть весьма полезено в местности, где нет электроснабжения либо в местности малообжитой и редкопосещаемой. Энергию для работы насос получает из потока воды, перетекающего под действием силы тяжести из т.н. «питающего» резервуара (например, из запруды на реке) по «питающей» трубе в какой-либо нижерасположенный сток (например, в ту же реку ниже по течению).

Пропуская через себя бо́льшую часть воды с небольшой высоты h

(разница высот между стоком и уровнем воды в питающем резервуаре) насос поднимает меньшую часть воды на бо́льшую высотуH (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).

Подобные аналоги:

Источник — www.kramola.info

* Дополнительная информация: Настоящая наука — https://ru-an.info/news_section.php?sid=6

«Вульгарный» напиток

Бочка с квасом — Харрисон Форман

Позиции кваса пошатнулись во второй половине XIX века, на верхах: квас и подобные кислые вкусы начали уходить из аристократического обихода и были записаны в так называемую «вульгарную» диету. Хотя по-прежнему он ценился в мелкочиновной, купеческой, мещанской и крестьянской среде.

О чем напоминал и лейб-медик Екатерины II в 1807 году: «Старейший из лейб-медиков доктор Рожерсон, бывший любимый лейб-медик великой Екатерины, находит, что кислая капуста, соленые огурцы и квас в гигиеническом отношении чрезвычайно полезны для нашего петербургского простонародья и предохраняют его от разных болезней, которые бы в нем развиться могли от влияния климата и неумеренного во всех случаях образа жизни».

Квас. На улице Горького — Николай Паламодов

В середине века началась индустриализация, и квас стали варить реже даже в обычных домах. Желая сохранить наследие, Российское общество охранения народного здоровья взяло покровительство над напитком и его производство начали открывать при госпиталях. Госпитальный квас уже целый век к тому моменту входил в обязательное довольствие армии, флота и заключенных. Где стоял полк, там должен был быть лазарет, а где был лазарет — был и ледник с квасом. Если кваса не хватало, об этом докладывали высшему руководству, с требованием немедленно выделить деньги на закупку солода.

Но последний «оплот» кваса рухнул, когда в 1905 году в полковых лазаретах и госпиталях его заменили на чай. Все из-за того, что квас гораздо труднее готовить и хранить в походах. С тех пор квас перестал быть неотъемлемым напитком русских людей и стал просто любимым. В советское время его начали наливать на разлив уже не из деревянных, а металлических желтых бочек, которые стояли по городу с наступлением жары и до осени.

Томас Тейлор Хэммонд

В постсоветской России началась бутылочная продажа кваса, его теперь можно купить в каждом магазине. Традиционные желтые бочки, кстати, до сих пор существуют. Квас в них стандартизированный и не может больше похвастаться разнообразием вкусовых оттенков, но и у такого «обычного» кваса есть свои фанаты.

Резервуарный гидротаранный электрогенератор:

Резервуарный гидротаранный электрогенератор представляет собой герметичный резервуар с прочным металлическим корпусом цилиндрической формы, в котором размещены «подводный гидротаран» и генератор электрического тока в виде встроенного специального преобразователя электрической энергии.

Подводный гидротаран для обеспечения своей работы не требует какого-либо ископаемого топлива или какой-либо дополнительной подведенной энергии.

Резервуарный гидротаранный электрогенератор работает в вертикальном положении с допустимым отклонением от вертикальной оси, не превышающем 50о.

Резервуарный гидротаранный электрогенератор при использовании специального преобразователя кинетической энергии выходной струи воды в электрическую энергию не содержит каких-либо ломающихся вращающихся и возвратно-поступающих деталей. В связи с этим резервуарный гидротаранный электрогенератор может работать и генерировать экологически чистую электроэнергию в течение не менее 10 лет. Работоспособность резервуарного гидротаранного электрогенератора не зависит от времени суток, климатических и погодных условий, наличия солнца и ветра.

Зависимость выходной мощности генерируемого электрического тока N от диаметра резервуарного гидротаранного электрогенератора D приведена ниже.

S=0,785D2 (m2)

L=5D (m)

N/S = 39800 (KW/m2)

Резервуарный гидротаранный электрогенератор диаметром 200 мм будет иметь мощность генерируемой электроэнергии до 1250 КВт при выходном напряжении 200 – 50 000 вольт, массе не более 230 кг и длине 0,8 м. Резервуарный гидротаранный электрогенератор диаметром 40 мм будет иметь мощность до 50 КВт при массе не более 1,8 кг и длине 200 мм.

Конструкция гидротарана

Привычные помпы состоят из нагнетающего устройства (закрытая крыльчатка, поршень, мембрана), активатора (ДВС, электромотор, иной привод), трубопровода и системы клапанов. Схема гидротаранного насоса предельно проста, его уникальность заключается в том, что активатором и поршнем выступает сам агент (вода). Его конструкция примечательна тем, что в ней нет механических подвижных частей (кроме двух примитивных клапанов), не используются ГСМ и участки под постоянным давлением.

Основа насоса — сплошная трубка с тремя отводами, которую можно собрать из обычных фитингов и трубы, имеющихся в любом магазине сантехники.

Первый отвод. К нему подключается питающая труба (фидер), о ней расскажем отдельно.

Второй отвод. Через ниппели и муфты к нему подключается обратный клапан, расширительный бак с мягкими стенками и выходной патрубок. В качестве расширительного бачка вполне пригодна пластиковая бутылка, на заводских моделях устанавливают полноценные баки в металлическом корпусе с резиновой мембраной.

Третий отвод. Здесь должен быть установлен главный элемент — проточный гидроклапан. Это элемент запорной арматуры, который перекрывает поток воды при критическом увеличении давления. Его работа регулируется пружиной. Такие клапаны до 1,5″ можно пробрести в магазине, но при большем диаметре их стоимость может быть довольно велика (20 у. е. и выше). Если стоит задача создать насос для реальных хозяйственных нужд под большой объём воды, лучше изготовить этот клапан самостоятельно.

Сборка насоса с самодельным клапаном — пошаговое видео

Гидротаран. Насос, качающий воду для полива без электричества и топлива

Мы привыкли, что для того, чтобы перекачать воду – нужен насос с питанием от электричества или мотопомпа (на бензиновом двигателе). Но, оказывается, можно поднять на высоту или перекачать приличные объемы воды и без потребления энергоносителей. Что для этого нужно? Простое и гениальное устройство – гидротаран. А так же постоянный перепад уровня воды в месте установки этого насоса.

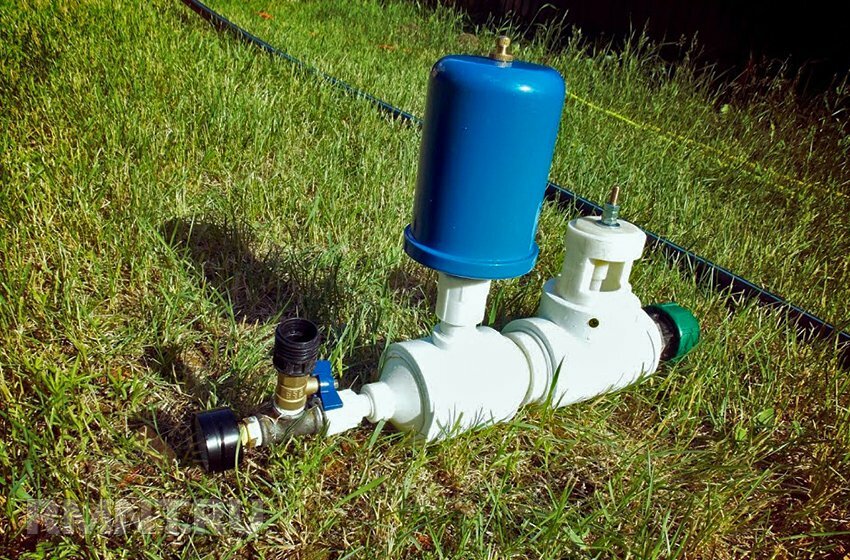

Гидротаран — простое устройство-насос, не потребляющее электроэнергии

При большом напоре воды (например, в горной речке), некоторые модели гидротаранов способны поднимать воду вверх на 40-50 м. Нет, это не вечный двигатель. Это лишь грамотное использование законом гидравлики. Смотрим устройство гидротарана:

Схема и описание гидротарана. Если кратко, то это простое устройство работает так: вода, при своем течении на перепаде высот создает напор в трубе, закрывая один клапан и открывая другой. При открытии нагнетательного клапана и наполнении воздушной емкости, создается понижение давления в системе, которое открывает основной (отбойный) клапан с кратковременным вытеканием воды. Но этот клапан быстро закрывается – и появляется гидроудар. Т.к. жидкость не сжимается – она открывает напорный клапан, наполняя трубу для перекачивания. Цикл повторяется.

На этой анимации более понятен принцип работы. Т.е. мы забираем тот поток воды, который выходит с воздушной емкости. Он гораздо меньше того, что показан справа на схеме, но вода в нем под пульсирующим давлением, и способна подняться на приличную высоту. Гидротаран не вечный двигатель – это устройство лишь преобразует кинетическую энергию потока воды через гидроудар в другой поток воды.

На западе это устройство известно под названием ram-pump (таранный насос). В СССР достаточную известность получили разработки гидротаранов Рогозина Г.В. Под его началом в Кыргызстане изготавливалось много подобных насосов и устанавливались в каналах и горных реках для подъема воды для полива на полях:

И сейчас некоторые производители продолжают выпуск подобных установок для мелиорации и водоснабжения, основываясь на наработки советского инженера Рогозина:

Изделия компании «Гидроимпульс», г. Бишкек.

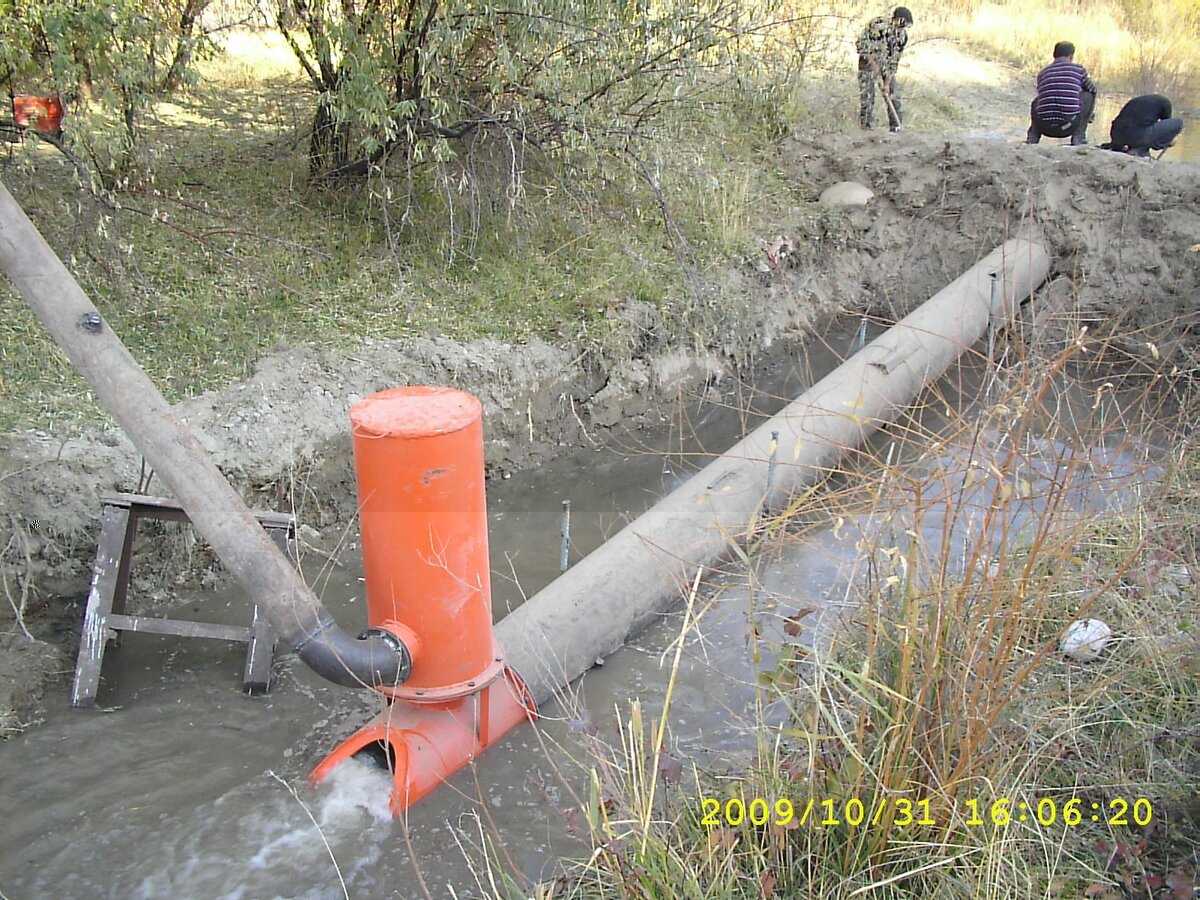

Проект перекачки воды с ручья в Кызыле. Посмотрите, на какую высоту перекачивается вода без использования электричества. Используя только законы гидравлики и перепад давления в потоке.

На этом принципе не так давно создавались опытные образцы для выработки электроэнергии:

Почему они не пошли в серию – большой вопрос. Ведь в этих модификациях используется уже не перепад высоты в русле реки, а перепад давления на поверхности и на глубине, если я правильно понял. У этой установки есть проблема: автоколебания могут затухать из-за растворимости воздуха в воде воздушной емкости. Но это решаемо.

Но это все большие установки, которые могут перекачивать тысячи литров в час и импульсной подачей жидкости приводить к вращению генераторы. Для частного сектора и их нужд иногда достаточно и менее продуктивного устройства. Такие гидротараны давно делают как кулибины, так и небольшие фирмы. Вот конструкция, сделанные из распространенных деталей, которые можно приобрести в любом магазине:

Минимум деталей. Основная стоимость – это трубы или шланги для доставки воды к месту. В youtube видел ролик, что один умелец смог проложить водопровод на расстоянии 250 м от ручья. Но у него поток воды создавался всего лишь 2л/мин. Как собрать в подробностях – роликов много в youtube.

Так в чем заключается идея и смысл этой статьи? Допустим, у кого-то имеется дача, но нет скважины. А участок расположен рядом с ручьем или речкой с достаточным перепадом высоты в их русле. Можно собрать этот нехитрый гидротаран и закачивать воду для полива даже из небольшого ручья. Нужно будет забирать воду выше по течению и ниже на 10-15 м подавать в гидротаран. А тот уже подаст воду к Вам в бак или в систему капельного полива. Как захотите. И это все без электричества и электрических насосов.

Эта технология в особенности подойдет для домов, расположенных рядом с ручьями и речками в горной местности. Там перепад в русле большой и воду можно перекачивать на большие расстояния и высоты. К сожалению, гидротаран не подходит для озер и равнинных рек, где на протяжении сотен метров нет перепада высоты даже на 0,5 м.

Принцип действия

Этот механизм действует при помощи запаса механической работы, содержащегося в воде, текущей по трубе. В оригинальном приборе Монгольфье, устроенном в Сен-Клу, близ Парижа, вода притекает по длинной трубе AB{\displaystyle AB} (рис. 1) из невысоко расположенного пруда и может свободно вытекать через край K{\displaystyle K}, пока клапан V{\displaystyle V} опущен.

Рис. 1. Гидравлический таран Монгольфье

С того момента, как вода, наполняющая AB{\displaystyle AB}, получила возможность течь, работа силы тяжести пойдет на увеличение её скорости до некоторой наибольшей величины, обусловленной высотой h{\displaystyle h} уровня воды в пруде над отверстием K{\displaystyle K}, размерами и свойством (см. ниже) трубы AB{\displaystyle AB}. Вместе с тем будет возрастать и гидравлическое давление воды на нижнюю поверхность клапана V{\displaystyle V}, вес которого так подобран, чтобы он поднялся и закрыл выходное отверстие, как только скорость воды в трубе достигнет своей наибольшей величины. В этот момент гидростатическое давление воды на внутреннюю поверхность трубы AB{\displaystyle AB} и её продолжения CS{\displaystyle CS} станет возрастать, так как движение воды будет замедляться, пока весь запас работы, заключенный в её массе в виде живой силы, не истратится на растяжение этих стенок, на сжатие самой воды и на внутреннее трение. Но часть этих стенок сделана подвижною: в колоколообразном придатке S{\displaystyle S} замкнуто водой некоторое количество воздуха и помещены клапаны W{\displaystyle W}, открывающиеся в колокол R{\displaystyle R}, тоже содержащий воздух над водой и снабженный подъемной трубой DE{\displaystyle DE}. Поэтому после закрытия клапана V{\displaystyle V} живая сила воды начинает сжимать воздух в S{\displaystyle S}, пока не поднимутся клапаны W{\displaystyle W}; тогда вода станет входить в R{\displaystyle R}, частью сжимать находящийся в нём воздух, а частью подниматься по трубе DE{\displaystyle DE} на высоту H{\displaystyle H}. На все это скоро истратится вся живая сила воды, давление в R{\displaystyle R} перевесит давление в S{\displaystyle S}, клапаны W{\displaystyle W} закроются, V{\displaystyle V} откроется, и весь процесс начнется снова. Возрастание давления будет тем больше, чем быстрее захлопывается клапан V{\displaystyle V} и чем неподатливее стенки сосуда, заключающего воду в движении. Такого «гидравлического удара» тщательно стараются избегать при устройстве водопроводов, чтобы не лопались трубы, поэтому Монгольфье и устроил колпак S{\displaystyle S}; упругая податливость воздуха, в нём заключенного, ослабляет силу удара; воздух же в колпаке R{\displaystyle R} служит регулятором для трубы DE{\displaystyle DE} и поддерживает в ней движение воды в тот период, когда клапаны W закрыты. При повышенном давлении в воде растворяется больше воздуха, чем при атмосферном давлении, поэтому количество воздуха в S{\displaystyle S} и R{\displaystyle R} уменьшалось бы во время непрерывной работы. Чтобы пополнять эту убыль, служит клапан H{\displaystyle H}, отворяющийся внутрь: как только клапаны W{\displaystyle W} захлопнутся, упругость воздуха в S{\displaystyle S} заставит воду в CBA{\displaystyle CBA} отхлынуть назад; с приобретенною скоростью она перейдет своё положение равновесия и произведет на очень короткое время под S{\displaystyle S} давление, меньшее атмосферного. В этот момент через H{\displaystyle H} входит немного воздуха.

В продаже существуют готовые типы таран, английские фирмы Дулас, французские Декер и др. При испытании в Парижской консерватории искусств и ремёсел таран, устроенные Декером (Decoeur), дали полезное действие от 0,6 до 0,9. На рисунке 2 видны особенности его устройства: оба клапана расположены один над другим и снабжены пружинами и винтами, чтобы регулировать их натяжение во время самой работы, изменяя число ударов от 40 при падении в 0,3 м до 220 при падении в 2 м; высота подъёма во всех опытах была 9м 15 см.

Рис. 2. Гидравлический таран Декера

При впускании воздуха через боковой клапан, не изображённый на рис. 2, таран работает без шума, но полезное действие и наибольшая возможная высота подъёма уменьшаются. Хорошие результаты действия Таранa настолько зависят от своевременного закрывания выпускного («стопорного») клапана, что для больших машин Персалль (Pearsall) нашёл выгодным устроить для этой цели особую машину, приводимую в движение сжатым воздухом из-под колпака. Такой тип Таранa действует совершенно плавно, дает большой коэффициент полезного действия и может быть устроен в больших размерах. На том же принципе, Персалль устраивает гидравлический Таран для получения струи сжатого воздуха.

Сборка гидротарана: некоторые нюансы

Для удобства работы с гидротаранным насосом на первый обратный клапан стоит установить дополнительный кран, хотя можно обойтись и обычной заглушкой. Пока она закрыта, вода через насос проходить не будет. На фотопримере ниже можно увидеть уже собранную конструкцию, на которой сверху установлен расширитель.

ФОТО: YouTube.comТак выглядит собранный гидротаран

Теперь стоит разобраться, по какому принципу он работает.

Принцип действия гидротаранного насоса

Подача воды в сам гидротаран производится по чёрному шлангу из резервуара. Если требуется забор из реки или озера, необходимо обустроить всё так, чтобы сам насос находился не менее, чем на метр ниже уровня поверхности воды. Если это условие не соблюдено, работать гидротаран не будет.

Поступающая вода проходит через обратный клапан, направленный вверх, попадая в расширитель, который помогает в перекачке. Далее она поступает через запорную арматуру в более тонкий шланг, по которому уже может подняться на более высокий уровень. Подобную систему можно использовать не только для полива, но и для душевой, если вода в реке достаточно чиста. А вот использование стационарного резервуара здесь будет нерентабельным. Часть воды будет вытекать на землю через обратный клапан, направленный вниз.

ФОТО: YouTube.comВода поступает через чёрный шланг на обратный клапан, направленный вверх

Далее можно увидеть верхнюю часть гидротарана и отходящий более тонкий шланг.

ФОТО: YouTube.comВода будет подаваться на более высокий уровень по тонкому шлангу

Первый запуск гидротаранного насоса

Если все необходимые параметры по уровням соблюдены, то при открытии первого обратного клапана (направление вниз) из него толчками начнёт вытекать вода. Именно эта пульсация и позволяет перекачивать жидкость на более высокий уровень. Если гидротаран расположить возле реки или озера, эти излишки будут стекать обратно в водоём.

При необходимости использования подобного насоса для летнего душа стоит продумать отвод воды в сторону. В противном случае вытекающая из клапана и стекающая в реку вода будет поднимать грязь. А мыться под таким душем вряд ли кому понравится.

ФОТО: YouTube.comЕсли вывернуть заглушку первого обратного клапана, гидротаран начнёт работать

Рассмотренный сегодня пример представлен лишь для того, чтобы читателю стал понятен принцип работы гидротарана, поэтому и в качестве водоёма была использована обычная металлическая ёмкость.

ФОТО: YouTube.comЗабор воды гидротараном из подобного резервуара нерентабелен – половина окажется на земле

Устройство гидроаккумулятора

Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.

Схема гидроаккумулятора

Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления. Далее подаем воду в гидравлический бак, происходит повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление. Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.

Как видно устройство гидравлического бака очень простое. Единственным узким местом при создании такого агрегата в домашних условия является мембрана, ее самостоятельное изготовление в домашних условиях весьма проблематично. Не у каждого под рукой есть резина нужной формы и качества, да и закрепить ее так чтобы она выдерживала давление весьма проблематично. Но выход есть! Мембрана вовсе и не нужна, мы просто закачиваем сверху воздух под определенным давлением, а так как воздух моментально не смешивается с жидкостью роль мембраны будет выполнять граница между воздухом и водой.

Плюсы и минусы

Преимущества этого агрегата очевидны:

Для его функционирования не требуются мускульные усилия. В конструкции нет двигателя, работающего на электричестве или бензине. А значит, отсутствуют дополнительные материальные затраты.
Простота применения. Насос-гидротаран достаточно установить один раз, и он будет исправно работать без особого присмотра и обслуживания.
Минимальные условия для приведения в действие такого насоса. Достаточен перепад уровней в несколько десятков сантиметров и небольшой расход воды. Причем она может накапливаться до совершения рабочего цикла. Способностью работать в таких условиях не могут похвастаться другие гидротехнические устройства, такие как турбины, водяные колеса.
Длительная служба. Ее обеспечивает незамысловатая конструкция с минимумом деталей. Устройство может эксплуатироваться до 20 лет или пока не пересохнет питающий водоток.
Несложная сборка. Смонтировать конструкцию можно, не обладая специальными навыками. Единственное, составные элементы должны быть высокопрочными.

Но, наряду с полезными качествами, насос этого типа имеет и существенные недостатки. Из-за них предпочтение чаще отдается электрическим и бензиновым аналогам. Минусов в работе гидротарана несколько.

Во-первых, поток, проходящий через нагнетательную трубу, должен иметь хорошую скорость, как минимум метр в секунду. Поэтому обязателен достаточный перепад высот. Значит, с помощью классического гидротарана не получится забирать воду из пруда, озера или реки с очень спокойным течением из-за незначительного уклона местности.

Установленный гидротаран в реке с уклоном

Во-вторых, за время гидравлического удара вода, находящаяся за отбойным клапаном, должна успеть уйти. Нужно, чтобы после открытия «заслонки» ничто не мешало новой порции жидкости как следует разогнаться. Только при высокой скорости потока клапан снова захлопнется и произойдет очередной гидравлический удар.

Если вода останется, разгон воды будет осуществляться гораздо дольше. Это приводит к потере жидкости, которая могла бы оказаться полезной, и снижению производительности установки

Важно, чтобы отбойный клапан располагался на достаточной высоте по сравнению с местом, куда после него стекает вода

В-третьих, устройство гидротарана позволяет добывать воду исключительно за счет энергии потока, но в то же время наблюдаются значительные потери жидкости. Ее гораздо больше уходит, чем поднимается для использования по назначению.

В итоге количество получаемой жидкости может оказаться ничтожным. Для более эффективной работы агрегата необходимо правильно рассчитать длину и диаметр нагнетательной трубы, сечения клапанов и другие параметры. Требуется индивидуальная настройка под условия, в которых будет находиться установка.

В-четвёртых, воздух из колпака может растворяться в воде, нагнетаемой вследствие гидравлического удара. Причиной этому является повышенное давление. Необходима подкачка воздуха, которую технически сложно осуществить. Одно из решений – применение в роли такого колпака мембранного гидроаккумулятора.

В-пятых, принцип гидротарана действует только при больших размерах такого оборудования. Протяженность нагнетательной трубы в 10 и больше метров нужна для того, чтобы обеспечить мощный гидроудар после воздействия на отбойный клапан большой массы воды.

Линейные размеры насоса можно уменьшить, применив спиралевидную трубу, но вес не изменится. Нужно учитывать, что чем больше установка, тем толще стенки ее элементов, а сами детали массивней. Это требуется для обеспечения необходимой прочности конструкции.

Материалы

что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:

Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
Клочок резины, для создания уплотнителей и прокладок;
Шайбы и гайки для крепления элементов;
Манометр;
Силиконовый герметик пищевой;
Специальный тройник и четвертник для подключения к трубопроводу;
Водопроводные краны;
Ниппель для закачки воздуха;
Датчик контроля давления;
Дрель;

Кто пил квас и почему так много?

Квас пили буквально все: крестьяне, солдаты, врачи, монахи, цари. Его умели готовить в каждой семье по фамильному рецепту — отсюда и столько вариаций кваса. Примерно так варят борщ: общие правила одинаковые, но каждый готовит со своими нюансами. Тем более, поле для экспериментов широкое: различие могло состоять как в количествах и сортах исходных материалов, так и в деталях самой техники.

Например, для приготовления затора (хлеб или мука, разведенный водой и оставленный для брожения) брали и холодную, и горячую воду — и от того зависел результат. Или меняли время пребывания затора в печи или в чанах. Наконец, бочки, где квас должен был бродить, могли сдабривать сахаром, хмелем, мятой, изюмом, медом и т.д.

Продажа кваса — Василий Калистов

На Руси квас был каждодневным напитком, каким теперь является чай. «Квас, как хлеб, никогда не надоест» — гласит русская пословица. Раньше его считали полноценной едой, поэтому говорили, что квас не пьют, его «едят». В голодные времена за счет него выживали, его брали в поле и на другую тяжелую работу. Хотя он и был таким же жидким как сейчас, но давал чувство насыщения. А еще служил основой для десятков разных блюд: от окрошки (фактически салат, залитый квасом) до тюря с зеленым луком (суп из хлебных корок).

С XII века квас начали различать варианты кваса: кислого слабоалкогольного и сильно опьяняющего напитка. Второй называли «творенным», то есть сваренным, а не произвольно закисшим. Если квас не варить, то естественное кисломолочное брожение останавливает спиртовое и тогда его крепость не превышает 1-2%, но «твореный» квас можно было бы сравнить по крепости с вином. Поэтому квас любили еще и за его качество превратиться в алкоголь.

Домашний мятный квас

Появилась отдельная профессия — квасник. Каждый квасник специализировался на определенном сорте и именовались по его названию (яблочный квасник, ячневый квасник и т.д.). Работали они каждый в своем районе, а выход за его пределы в «чужой» район был чреват неприятностями: квасники ревностно делили территорию и так решали вопрос высокой конкуренции.

Наконец, есть и еще одна версия дикой популярности кваса. «Причина этого проста: был недостаток чистой питьевой воды. И чем гуще страна населена, тем острее становился этот вопрос, вызывавший эпидемии и массовые желудочные заболевания в прошлом. Напиток же, подвергшийся брожению (как, к примеру, квас или сидр), был практически безопасен с санитарной точки зрения», — говорит историк русской кухни Павел Сюткин.
