Как сделать гусеницы для вездеходов своими руками: чертеж, конструкция и комплектующие

Вездеход – самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda. В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469

Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая

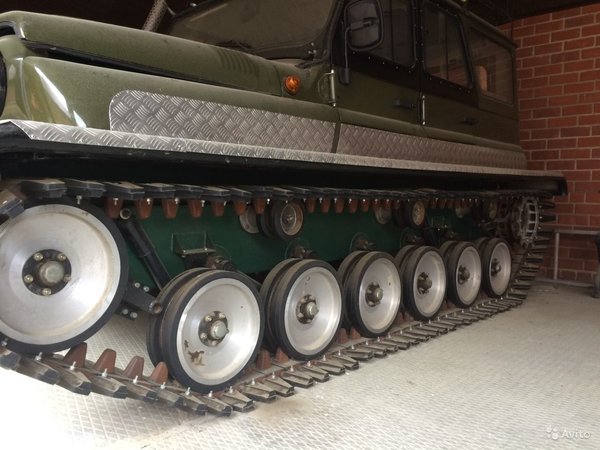

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе “Композит”. Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

zen.yandex.ru

Tinger Track

Отечественная компания Tinger относительно недавно наладила выпуск открытого снегоболотохода Tinger Track. На сегодняшний день производятся три его модификации: Track S380, Track C500 и Track S500. Цифровой индекс означает ширину гусениц, параллельно с которой возрастает и габаритная ширина транспортного средства. Ассортимент доступных двигателей включает двухцилиндровый 35-сильный мотор объемом 0,6 л и трехцилиндровый ДВС на 57 л. с. при 800 «кубиках» объема. Оба силовых агрегата работают на бензине марок АИ-92 или АИ-95. Трансмиссия представлена бесступенчатым вариатором.

Кузов вездехода оборудован двумя передними сиденьями для водителя и пассажира, а также задней лавкой, на которой могут разместиться три человека во время движения по суше и два – на водоемах. В первом случае развивается скорость до 35 км/ч, во втором – 2-3 км/ч. Благодаря широкому низкому кузову и мощным моторам, Tinger Track способен преодолевать подъемы с уклоном 40 градусов и 45-градусные спуски, а также выдерживать боковой крен до 30 градусов включительно. Для преодоления крутых холмов и рек с высокими берегами может использоваться лебедка. Кроме того, вездеходу нипочем ямы шириной менее метра и выступы до 40 см в высоту. Самая дешевая модификация Track S380 обойдется Вам в 900 тысяч рублей, цена 500-й версии достигает миллиона.

Гусеничная платформа ТСН-74

Интересным и относительно недорогим решение для тех, кто хочет сохранить комфорт передвижения на личном автомобиле и обеспечить максимальную проходимость транспортного средства, станет гусеничная платформа ТСН-74. Она представляет собой внешний модуль, на который устанавливается автомобиль с задним приводом. От задней оси крутящий момент передается внутренним системам платформы, а оттуда раздается на 8-10 пар катков.

На данный момент производятся платформы для автомобилей серий «Жигули» и «Нива» от ВАЗ, а также большинства легковых и грузопассажирских УАЗов. Для автомобилей марки ГАЗ продают «полуфабрикат» – набор гусениц со звездами для самостоятельной сборки. В зависимости от конструктивных особенностей конкретной модели выбирается количество катков и ширина гусениц, которая обычно лежит в пределах 300-500 мм. Заявленные максимальные скорости передвижения на платформе ТСН-74 составляют 30-40 км/ч. Цена изделия не превышает 300-400 тысяч рублей.

Подводя итог, отметим, что для частных поездок по бездорожью, связанных с активным отдыхом, охотой и рыбалкой, лучше подойдут компактные амфибии Охотец и мощные снегоболотоходы Tinger Track, в то время как бизнесмены, работающие с удаленными объектами либо занятые в сфере сложных грузовых и пассажирских перевозок, наверняка оценят преимущества шведского BV-206 «Лось» и отечественного ГАЗ 3409 «Бобр». Обладателям автомобилей ВАЗ и УАЗ можно смело советовать гусеничную платформу ТСН-74 как бюджетную, надежную и долговечную, а также требующую минимальных вспомогательных затрат на ремонт и техническое обслуживание. Надеемся, наш обзор был интересным и познавательным, помог узнать больше о популярных вездеходах и, возможно, выбрать модель, подходящую именно Вам.

Обзор известных вездеходов мини

Ежегодно на рынке появляются новые модели небольших вездеходов от производственных автопредприятий и конструкторов-самоучек. Транспортные средства отличаются друг от друга по мощности, техническим характеристикам, функциональным возможностям и цене. Обзор моделей составляют по объединяющему их признаку.

Среди амфибий на шинах отмечают следующие марки:

  • ЗИС-5;
  • КИТ-ТМ-06;
  • ЗИД Бархан;
  • Шограш;
  • ВЕПС.

Их стоимость составляет от 170 до 330 тыс. руб.

Гусеничный ряд мини-вездеходов представлен следующими моделями:

  • Tinger Scout 420;
  • Пелец Мини:
  • РАШ;
  • Мираж Т;
  • Охотец и др.

Они стоят от 190 до 400 тыс. руб.

Модель Охотец

6-колесный гусеничный вездеход-амфибия Охотец имеет красивый внешний вид и высокие технические возможности. Агрегат способен поднимать вес до 300 кг. На нем устанавливают китайский двигатель Лифан мощностью до 18,5 л.с.

Все узлы и детали полностью аналогичны вазовским запчастям. Они легко заменимы, т.к. есть в продаже.

Стоимость составляет 220-339 тыс. руб. в зависимости от модификации и комплектации. Это легкий вездеход, он умещается в легковом прицепе или кузове Газели.

Пелец мини

Компактный гусеничный вездеход, это помогает ему передвигаться по густому лесу. В полную комплектацию входят следующие дополнения:

  • каркас безопасности;
  • тент;
  • фаркоп и др.

Пелец мини легко преодолевает леса, высокие кручи, обрывистые берега, ямы и овраги. Может долго находиться в воде за счет герметичной конструкции кузова.

Каракат имеет бензиновый двигатель, центробежное сцепление и гидравлические дисковые тормоза, просторный салон для водителя, пассажиров и багажа. Основные характеристики

Название Показатель
Двигатель 15 л.с.
Масса 535 кг
Максимальная скорость на суше до 30 км/час
Максимальная скорость на воде до 3 км/час
Цена от 287 тыс. руб.

Раш — довольно крупный в своей категории

Снегоболотоход Раш по габаритам один из самых больших среди линейки мини-вездеходов. Он не поместится в кузове Газели или в прицепе легкового автомобиля.

Кроме размеров отличается от классики особой подвеской. В ней резиновая гусеница установлена на пневмокатки большого диаметра. Основные характеристики

Название Показатель
Двигатель до 27 л.с.
Масса от 550 кг
Максимальная скорость на суше до 30 км/час
Максимальная скорость на воде до 5 км/час
Цена от 390 тыс. руб.

Модель Бобр

Это самая выносливая модель мини-вездеходов. Работает в широкой температурной амплитуде. Бобр используют для работы в Арктике и на Крайнем Севере, не хуже справляется с задачами на склонах южных гор.

Конструкция создана на базе ГАЗа. Это комплект, включающий в себя микроавтобус и дизельный тягач. У него широкая колея и увеличенный дорожный просвет. За счет этого он может проходить любые препятствия. Основные характеристики

Название Показатель
Двигатель 125 л.с.
Масса 550 кг
Максимальная скорость на суше до 70 км/час
Максимальная скорость на воде до 5 км/час
Цена 200-500 тыс. руб.

Создавая модель собственными руками, владелец получает в результате индивидуальный транспорт с нужными характеристиками и возможностями. В процессе конструирования он подробно изучает устройство вездехода, и это помогает в ремонте и эксплуатации транспортного средства.

За сколько месяцев 1 человек сможет собрать мини-вездеход?

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

ФОТО: rosvezdehod.ruБолотоходы очень популярны у охотников и егерей

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Watch this video on YouTube

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

  1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
  2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
  3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

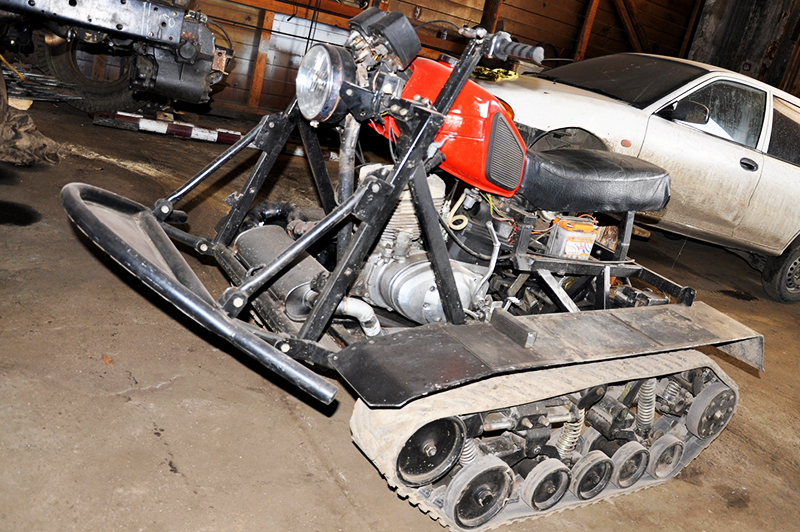

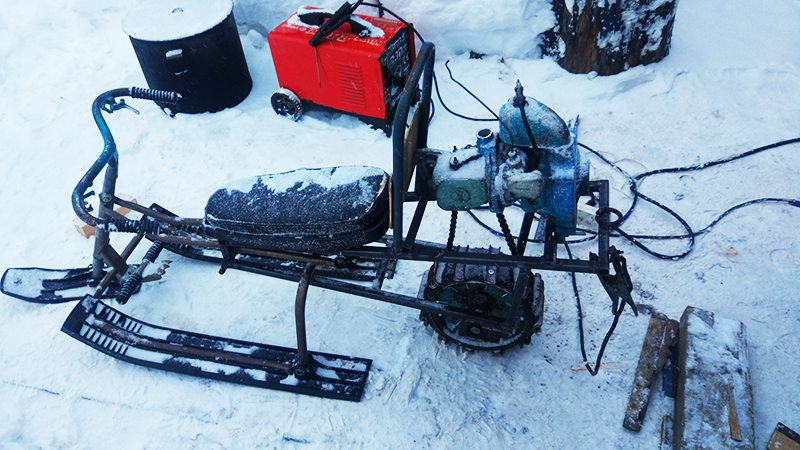

ФОТО: nifhi.mrc51.ruТакие гусеничные снегоходы собираются умельцами

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Watch this video on YouTube

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

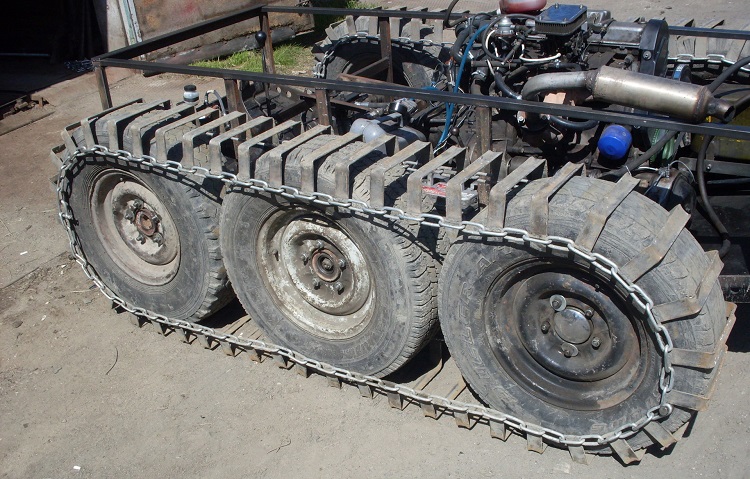

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

ФОТО: hewic.ruvegity.ru.netФОТО: guns.allzip.orgНу, а теперь – бонус: несколько фотографий, демонстрирующих высоту полёта фантазии наших умельцев и примеры воплощения её в жизнь.

1 из 6

ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: twitter.com
ФОТО: avatars.mds.yandex.net

Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

Вездеход самоделка на шинах низкого давления с полным приводом и рамой переломного типа.

Представляем Вашему вниманию самодельный колёсный вездеход переломку. Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

Материалы для постройки вездехода:

  • ДВС — Tiger-390Е мощностью 13 л.с.
  • КПП 5 ступ. от автомобиля Golf-2.
  • Сцепление и ШРУСы так же от Golf.
  • Мосты от ВАЗ классика.
  • Профильные трубы.
  • Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сваривалась из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель автор поставил карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.

Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Популярные самоделки из этой рубрики

Понравилась самоделка, поделитесь в соц. сетях

avto-samodelkin.ru

Порядок изготовления вездехода

Есть умельцы, которые изготавливают своими руками не то что вездеходы — танки в натуральную величину. Однако чаще всего в планах домашнего мастера — мини вездеход гусеничный, на котором можно съездить в лес, на рыбалку, за грибами, а также в магазин или в гости к соседу по размытой дороге или напрямик по пересеченной местности. Как правило, они не оборудованы пассажирским местом и грузовым отсеком, однако являются компактными, недорогими и экономичными машинами.

Простейшие мини вездеходы на гусеницах делаются из грузовых самоходных тележек. Достаточно установить на колеса гусеничную ленту, изготовить которую легко и просто из резиновой полосы и металлических скоб, предотвращающих соскальзывание ленты. Однако следует помнить, что гусеничный движитель, повышая проходимость, одновременно отнимает скоростные характеристики. Поэтому обычно мастера стараются собрать машины на основе более скоростных моделей и даже покупают мощные моторы отдельно.

Для начала необходимо определиться с имеющимися запчастями и решить, каких размеров и мощности будет машина. Базовый чертеж гусеничного вездехода можно найти в интернете и доработать, но лучше сделать с нуля, используя нужные размеры и детали.

Необходимые инструменты и материалы

Рассмотрим два способа сделать самодельную вездеходную машину. Первый попроще, второй — чуть сложнее.

У многих сельских жителей есть мотоблок, который не жалко превратить в вездеход. В идеале стоит брать дизельный мотоблок, он мощнее. Итак, за основу взят дизельный мотоблок «Зубр». Замечателен он тем, что имеет мощность двигателя целых 8 л. с., достаточно мощный аккумулятор с генератором, а также фару для перемещения в темное время суток. Ключевая черта — данная модель способна притормаживать левым или правым колесом, что дает возможность разворачиваться на месте за счет отдельного тормоза на каждое колесо. Это позволяет переработать его по типу гусеничного трактора ДТ-75, где поворот осуществляется посредством фрикционов, притормаживающих колеса с той стороны, куда нужно повернуть.

Никаких изменений в конструкцию вносить не нужно. Достаточно соединить колеса с одной стороны резиновой лентой и заблокировать сцепное устройство между мотоблоком и адаптером.


Вездеход можно изготовить несколькими способами

Необходимые инструменты:

  • острый и прочный нож-резак;
  • монтировка;
  • отвертки шлицевая и крестовая;
  • кусачки;
  • молоток.

Материалы: покрышки от трактора МТЗ-82 — они пойдут на гусеницы резиновые для вездехода. Достаточно двух покрышек.

Процедура проста:

  1. Срезать боковую часть покрышки. Она достаточно твердая, но если нож хорошо заточен, проблем не возникнет.
  2. Натянуть остаток покрышки на колёса с одной стороны.
  3. Повторить для второй покрышки и колес с другой стороны.

Работа закончена. Как видно, мастер не производит никаких конструктивных доработок с мотоблоком, поэтому эта работа доступна даже начинающим механикам.

Второй способ посложнее и потребует умения соединять детали и узлы от разных машин. Зато результат порадует мощностью и проходимостью.

Необходимые детали и материалы:

  • двигатель (в приведенном примере мастер приобрел новый «Lifan» мощностью 22 л. с.);
  • КПП от мотоцикла «Урал»;
  • транспортерная лента (для изготовления гусениц);
  • уголок металлический;
  • профтруба металлическая;
  • колеса от легкового автомобиля ВАЗ (любой «классики»).

Инструменты:

  • УШМ (болгарка);
  • сварочный инвертор;
  • набор гаечных ключей;
  • дрель;
  • молоток;
  • рулетка.

Такой набор найдется в любой мастерской и не потребует дополнительных затрат.


Гусеницы являются основным элементом вездехода

Порядок сборки

Действия по сборке:

  1. Сварить раму из профтрубы.
  2. Собрать редуктор и планетарный механизм.
  3. Установить двигатель на раму.
  4. Установить гибкую муфту между КПП и задним мостом.
  5. Собрать фрикцион из дисков сцепления мотоцикла «Урал».
  6. Установить цепную передачу, которая будет передавать крутящий момент.
  7. Сварить корпус вездехода.
  8. Собрать гусеницы. Для основы используется транспортерная лента, в качестве траков — уголок.

В результате получится одноместный вездеход, прочный, надежный и достаточно простой по конструкции, чтобы все возможные неполадки можно было устранить максимально быстро и недорого

Еще одно важное преимущество состоит в том, что большинство узлов и деталей можно найти на разборках, а значит, снова сэкономить. Двигатель можно взять старый и менее мощный, но если нужны хорошие скоростные характеристики и по-настоящему высокая проходимость, 22-сильный Lifan будет оптимальным выбором

Каракаты

Мало кто знает, но жители деревень изобретают не только четырехколесные, но и трехколесные вездеходы, которые именуются каракатами. Это незамысловатое трехколесное транспортное средство обычно используется в условиях тундры. Конструкция каракатов очень проста, поэтому самодельщики предпочитают собирать именно такие вездеходы. Конечно, за простотой конструкцией скрывается немало нюансов, которые стоит учитывать при сборке вездехода. Ко всему прочему, каракат не требует больших затрат. Дороже собирать гусеничные вездеходы и любые другие вездеходы.

Рассмотрим одного из представителей самодельного трехколесного вездехода с двигателем от мотоколяски СЗД. Мотор расположен в задней части вездехода под сиденьем водителя, что странно. Двигатели самодельных транспортных средств обычно располагаются на раме под бензобаком. От старого Москвича был использован мост, а камеры от колес были позаимствованы от тракторного прицепа. От передней части мотоцикла Минск была взята рама для караката. Можно предположить, что вилка была сварена из негодных труб. Об остальных запчастях и деталях сказать сложно, так как они сварены из того, что было под рукой. Здесь и невостребованные трубы, и различных размеров уголки.

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.
