Генератор для ветряка из автогенератора
Генератор является таким же основным элементом ветряка, как и крыльчатка. Если лопасти рабочего колеса преобразуют энергию ветра во вращательное движение, то генератор вращение превращает в электроэнергию. Его конструкция и возможности определяют производительность и мощность установки, способность работы на слабых потоках ветра.
При изготовлении ветряков вопрос об использовании самодельного или готового генератора встает практически всегда. Чаще всего к решению подходят комбинированным способом — используют готовый автомобильный генератор, иногда без конструктивных изменений, но чаще всего — с некоторыми доработками, повышающими чувствительность или выходную мощность.
Автомобильные генераторы представляют собой готовые устройства, созданные для выработки электрического тока заданного напряжения. Оно постоянно на выходе, что обеспечивает стабилизатор (регулятор) напряжения, удерживающий значения в узких рамках. Единственная особенность, требующая вмешательства, это режим работы — автомобильные генераторы приводятся от двигателя и работают на больших скоростях.
Причем, скорость вращения двигателя автомобиля не постоянна, она меняется на протяжении всего времени работы в значительных пределах — от 800 об/мин до 6000 об/мин, а иногда и больше. Кроме того, автомобильный генератор имеет предел по силе тока, превысить который устройство не сможет ни при каких обстоятельствах.
Лопасти
В качестве лопастей, создавая ветрогенератор, можно без проблем использовать обычную сантехническую трубу из ПВХ длиной 60 см и диаметром 15 см. Разрежьте ее на 4 части. Это будут заготовки лопастей. Затем вырежьте квадрат 5х5 у основания для создания крепежа в дальнейшем. Чтобы сохранить точную форму и не срезать лишнего рекомендуется просверлить изначально небольшое отверстие в нужном месте. Далее просто обрезаете лишний пластик вдоль заготовки по диагонали. Все, первая лопасть готова.
Используйте вырезанный элемент как шаблон для создания остальных трех лопастей. Также он будет играть роль запасной детали, если что-то пойдет не так. Двигатель на наш ветрогенератор мы выбрали и изготовили лопасти. Теперь нужно их сделать одним единым.
Порядок сборки агрегата
Для начала следует оборудовать рабочее место необходимыми материалами и инструментами. Рабочее место должно соответствовать правилам техники безопасности при работе с электроприборами. Из инструментов понадобится всё, что связано с электрооборудованием и техобслуживанием автомобилей. По сути, хорошо оснащенный гараж вполне годится для создания своего генератора. Вот что понадобится из основных деталей:
- Источник энергии. Здесь выбор огромный: от ветряной мельницы до солнечных батарей, но наиболее приемлемым является жидкое топливо.
- Двигатель. Опять же всё зависит от выбора источника энергии. Мотор для генератора кто-то решается сделать собственноручно, обычно переделав или починив сломанный двигатель. А кто-то берёт электромотор от испорченного бытового прибора, например, от стиральной машины или насоса.

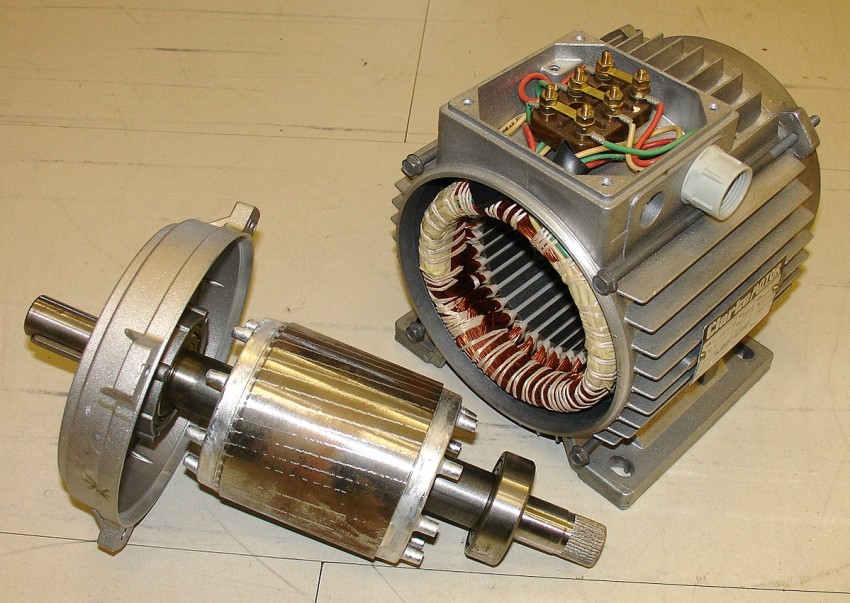

- Статор и ротор. Лучший вариант — найти готовые, чтобы не заниматься перемоткой и очень сложными работами по их подгонке. Обычно в электродвигателе всё уже есть.
- Электропровода и различные клеммы для крепления. Кроме того, понадобится изоляция.
- Выпрямитель или трансформатор для регулирования выходящего тока.
- Дополнительные электроприборы и датчики для контроля работы агрегата.
Собрав необходимые материалы, приступают к расчёту будущей мощности аппарата. Для этого необходимо выполнить три операции:
- Тахометром замерить скорость вращения двигателя.
- К полученному результату добавить 10% и записать полученное значение. Это число показывает предел перегрева двигателя.
- Используя специальную таблицу, подобрать конденсаторы для увеличения или уменьшения мощности, если в этом есть необходимость.
При этом следует учитывать повышенную электроопасность таких объектов
Важно продумать правильное заземление генератора и тщательно изолировать все соединения. От выполнения этих требований зависит не только срок службы прибора, но и здоровье тех, кто им будет пользоваться
Устройство из автомобильного двигателя
Пользуясь схемой сборки приспособления для получения тока, многие придумывают собственные невероятные конструкции. Например, генератор на велосипедной или водяной тяге, ветряной мельнице. Однако есть вариант, который не требует особых конструкторских навыков.
В любом двигателе автомобиля есть электрогенератор, который чаще всего вполне исправен, даже если сам движок уже давно отправлен в утиль. Поэтому разобрав двигатель, можно воспользоваться готовым изделием для своих целей.
Решить проблему с вращением ротора намного проще, чем думать, как его сделать заново. Можно просто восстановить поломанный двигатель и использовать его, как генератор. Для этого из двигателя удаляются все лишние узлы и приспособления.
Ветряная динамо-машина
В местах, где ветра дуют, не прекращая, неугомонным изобретателям не даёт покоя пустая трата энергии природы. Многие из них решаются на создание маленькой ветряной электростанции. Для этого нужно взять электродвигатель и переоборудовать его в генератор. Последовательность действий будет следующей:

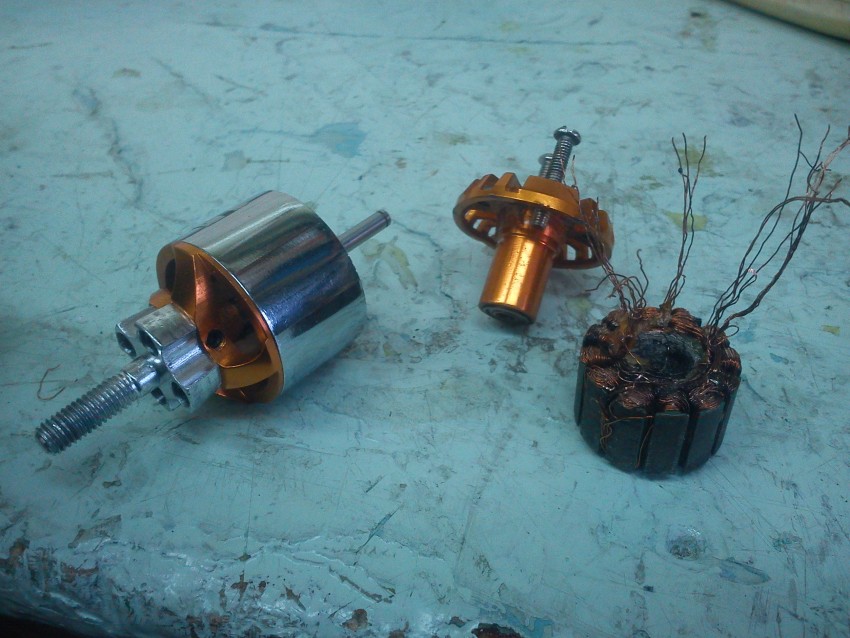

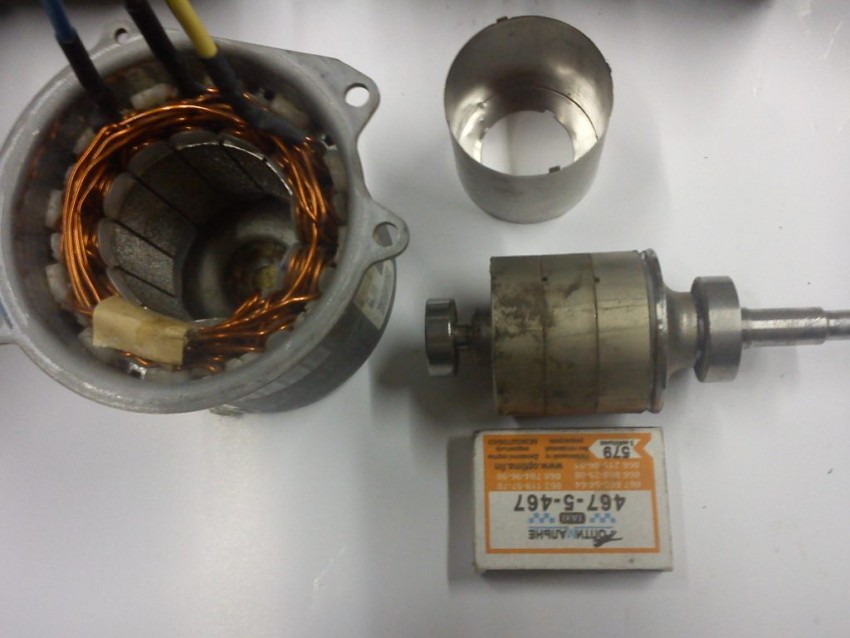

- Достать ротор и проточить его под установку магнитов.
- Используя шаблон, приклеить эпоксидной смолой магниты к ротору.
- Перемотать двигатель более толстым проводом для поднятия силы тока и уменьшения напряжения.

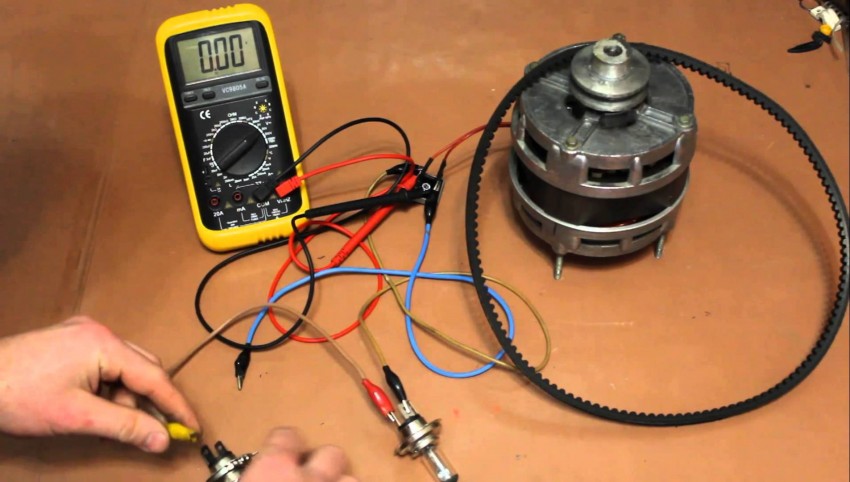

- Собрать генератор и проверить электродрелью его работоспособность. Для этого можно подключить лампочку или прибор для замера силы тока.
- Можно приступать к изготовлению лопастей ветряка. Для этого нужно взять трубу ПВХ (160 мм) и вырезать из неё лопасти по чертежу.
- Взять винт 1,7 мм диаметром и приварить к нему широкую шляпку для крепления лопастей.
- Приклеить лопасти к винту.
- Закрутить винт в ротор генератора.
- Сделать металлическую подставку для динамо-машины. Её оснащают хвостом и подшипником для вращения по ветру.
- Установить стойку для подъёма конструкции и удержания. Её делают из металлической трубы среднего диаметра.
- Подключить контролёр и другие приборы для более эффективной работы.
Сделав свой ветряк с маленьким электрогенератором или генератор из автомобильного двигателя своими руками, хозяин может быть спокоен во время непредвиденных катаклизмов: в его доме всегда будет электрический свет. Даже выехав на природу, он сможет продолжать пользоваться удобствами, которые обеспечивает электрооборудование.
Как работает электрогенератор
Асинхронный генератор электроэнергии производит ресурс, если скорость вращения мотора быстрее синхронного. Самый обычный генератор работает на параметрах от 1500 оборотов.
Он производит энергию, если ротор при старте быстрее работает, нежели синхронная скорость. Разница между этими показателями называется скольжение и высчитывается в процентном соотношении относительно синхронной скорости. Однако, скорость статора еще выше, чем частота вращения ротора. За счет этого образуется поток заряженных частиц, меняющих полярности.
Смотрим видео, принцип работы:
При возбуждении подключенное устройство электрогенератора берет контроль над синхронной скоростью, самостоятельно управляя скольжением. Выходящая из статора энергия проходит по ротору, однако, активное питание уже переместилось в катушки статора.
Отопление дома газом Брауна
Схема работы водородного генератора.
Водород является самым распространенным химическим элементом, поэтому экономически выгодно его использовать.
Для многих владельцев домов и дач часто встает вопрос, как получить «чистую» и дешевую энергию для нужд в быту. Ответ можно найти в таких инновациях, как водогенератор для отопления жилища.
Можно это соединение представить химической формулой, как hho. Данный газ можно получить из воды с помощью метода электролиза. Есть много примеров в жизни, когда люди хотят свой дом отапливать оксиводородом. Но чтобы этот вид топлива получил популярность, надо сначала научиться получать его (газ Брауна) в бытовых условиях.
Пока еще нет технологии водородного отопления частного дома, которая была бы достаточно надежной.
Смотрите видео, в котором опытный пользователь разъясняет, как сделать водородный генератор своими руками:
Генератор промышленного изготовления
На уровне промышленного производства технологии изготовления водородных генераторов бытового назначения постепенно осваиваются и развиваются. Как правило, выпускаются энергетические станции домашнего применения, мощность которых не превышает 1 кВт.
Такой аппарат рассчитан на выработку водородного топлива в режиме постоянного функционирования не более чем в течение 8 часов. Главное их предназначение – энергоснабжение отопительных систем.
Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.
Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.
Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов
Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.
Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:
- протонно-обменные мембранные;
- ортофосфорно-кислотные;
- протонно-обменные метанольные;
- щелочные;
- твердотельные оксидные.
Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.
Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.
Применение
В быту и на производстве такие генераторы широко применяются в различных сферах и областях, но наиболее востребованы они для выполнения следующих функций:
- Использование в качестве двигателей для ветряных электростанций, это одна из наиболее популярных функций. Многие люди самостоятельно изготавливают асинхронные генераторы для задействования их в этих целях.
- Работа в качестве ГЭС с небольшой выработкой.
- Обеспечение питанием и электроэнергией городской квартиры, частного загородного дома или отдельного бытового оборудования.
- Выполнение основных функций сварочного генератора.
- Бесперебойное оснащение переменным током отдельных потребителей.
5 Альтернативный вариант — газогенератор
Твердое топливо окисляется путем сжигания. В результате этой деятельности выделяются газы: метан, водород, углекислый газ. Их допустимо применять для разнообразных целей. В автомобильной отрасли их применяли для работы двигателей внутреннего сгорания.
Для собственноручного изготовления электростанции достаточно иметь генератор, двигатель внутреннего сгорания и газогенератор. Принцип работы установки заключается в получении газа, за счет которого будет работать двигатель. Последний станет вращать ротор генератора и образовывать в конечном счете электричество. Принцип работы приспособления позволяет использовать его не только в частном хозяйстве, но и в промышленных масштабах. Конструкции такого рода очень надежны.
Учитывая стоимость отдельных деталей, даже самостоятельное изготовление конструкции обойдется недешево. В процессе эксплуатации следует тщательно следить за механизмом, чтобы избежать возгорания. Создать такой модуль под силу опытному мастеру, не боящемуся экспериментов. Подобрать готовую модель по приемлемой цене и с нужным видом топлива можно в торговых сетях.
Сборка
Процесс сборки может быть усложнён по разным причинам. Например, нет определённого навыка для работы. Нет опыта в создании таких устройств. Нет нужных деталей и запчастей. Однако если всё это и большое желание в наличии, то попробовать можно.
Но перед началом работы обязательно нужно выполнить несколько условий — добыть материалы и инструкции для изготовления электрогенератора. И прочесть их. А также позаботиться о технике безопасности.
Перед началом работы имеет смысл позаботиться о схемах сборки и чертежах. Это значительно облегчит и ускорит процесс.
Газовые и бензиновые электрогенераторы собираются своими руками чаще всего. Но как при их сборке, так и при сборке других, нужно произвести подготовку и некоторые расчёты
Например, важно знать мощность нужного генератора.
Чтобы определить скорость вращения, двигатель должен быть подключён в сеть. Для определения потребуется тахометр. Величину, полученную при измерениях, нужно прибавить к компенсаторной величине, составляющей 10%. Эта величина позволяет не дать двигателю перегреться.
Учитывая мощность нужно подобрать конденсаторы.
Сама сборка проста — Конденсаторы подсоединяются к двигателю по очереди по схеме (её можно найти в интернете). Это всё, что нужно для создания генератора малой мощности.
Этот вариант самый удобный и лёгкий
Однако стоит обратить внимание на следующие моменты:
- Нужно следить за температурой двигателя, чтобы он не перегрелся.
- Иногда генератору нужно будет давать остыть до 40 градусов.
- КПД, возможно, будет снижаться в зависимости от времени работы. Это нормально.
- Пользователю нужно будет самостоятельно следить за состоянием генератора, подключать к нему измерительные приборы.
После сборки механической части следует заняться электрической стороной. Начинать стоит после установки шкивов, соединяющихся ремнем.
- Обмотки на электрическом моторе соединяются согласно схеме звезда.
- Конденсаторы, подключаемые к обмотке, должны образовать собой треугольник.
- Напряжение будет сниматься между концом обмотки и средней точкой. Тогда получается ток с напряжением 220 вольт, а между обмотками — 380 вольт.
Специалисты дают ещё несколько полезных советов, которые помогут при сборке генератора:
- Электрический двигатель может сильно нагреваться. Чтобы этого не было — нужно заменить конденсаторы на те, у которых меньше ёмкость.
- Самодельные электрогенераторы обычно предполагают конденсаторы с напряжением от 400 вольт. Для правильной работы хватит и одного.
- В сети нужен трехфазный трансформатор, если для питания дома нужны все фазы двигателя.
Скорее всего, даже сделанный, как на красивых фото, самодельный электрогенератор, не сможет конкурировать с покупными моделями.
Однако, если воспринимать его как дополнительный, запасной источник электроэнергии, то его вполне можно сделать и использовать. Тем более что как показывает практика, сделать генератор самостоятельно не так уж и сложно. Нужно просто приложить старания и всё получиться.
Способ 3

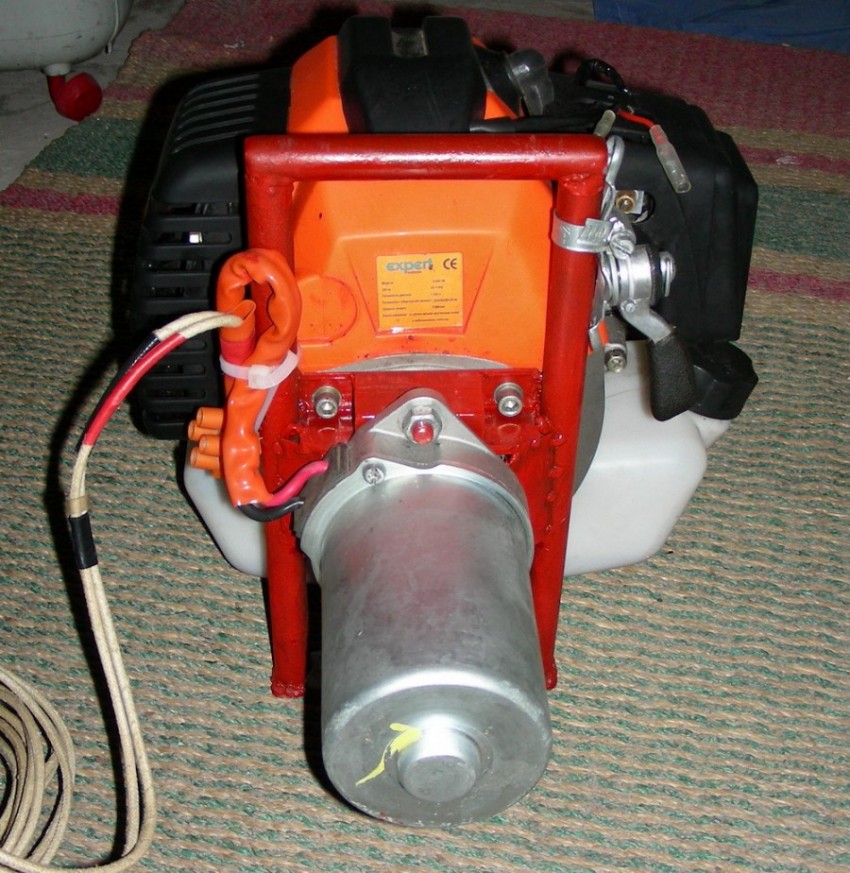

Можно сконструировать самодельный генератор, электростанцию на бензине.
Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.
Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.
Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.
Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.
Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.
Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.
Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.
В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Нюансы монтажа
Как правило, для изготовления ветро генератора из асинхронного двигателя своими руками применяется ветряк с тремя лопастями, которые в диаметре достигают двух метров. Если увеличить количество лопастей или их длину, то улучшение характеристик не произойдёт. Перед тем как выбирать модификацию устройства, тип, характеристики, габариты, необходимо осуществить правильный расчёт.
Подключать к электросети каждый из приборов нужно в определённом порядке. Сначала идут аккумуляторы, а потом уже и ветрогенератор. Вращаться вал электромотора может либо горизонтально, либо вертикально. Как правило, устанавливают в вертикальном положении, это связано с конструктивными особенностями. Для обеспечения защиты от влаги генератор оборудуют прокладками или колпаком.
В качестве основного источника электрического питания дома устройство лучше не использовать. Такое тихоходное устройство следует устанавливать для страховки от ситуаций с перебоями в электричестве или для экономии семейного бюджета, поскольку счёт за централизованную подачу существенно уменьшается.
Перед установкой проводятся необходимые расчёты. В некоторых ситуациях могут возникнуть сложности с обработкой узлов асинхронного движка. Ветряк нельзя изготовить без соответствующих модулей, а также проведения предварительных испытаний устройства. Подключение такого оборудования осуществить невозможно.
Вертикалки
Ветряки с вертикальной осью вращения являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.
ВС
Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.
При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.
Дарье
Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.
Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.
Ортогонал
Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.
Геликоид
Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.
Более плавный режим вращения обеспечивает равномерную выработку электрического тока, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.
Бочка-загребушка
Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.
Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.
Ветрогенератор Ленца
Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.
