Как вывернуть обломанную шпильку из блока двигателя?

Содержание

Почему болты срываются?

Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются

В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично

В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.

Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания

Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.

При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке

Обычно, болт закручивают до его остановки, а потом производят докручивание.

Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.

Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

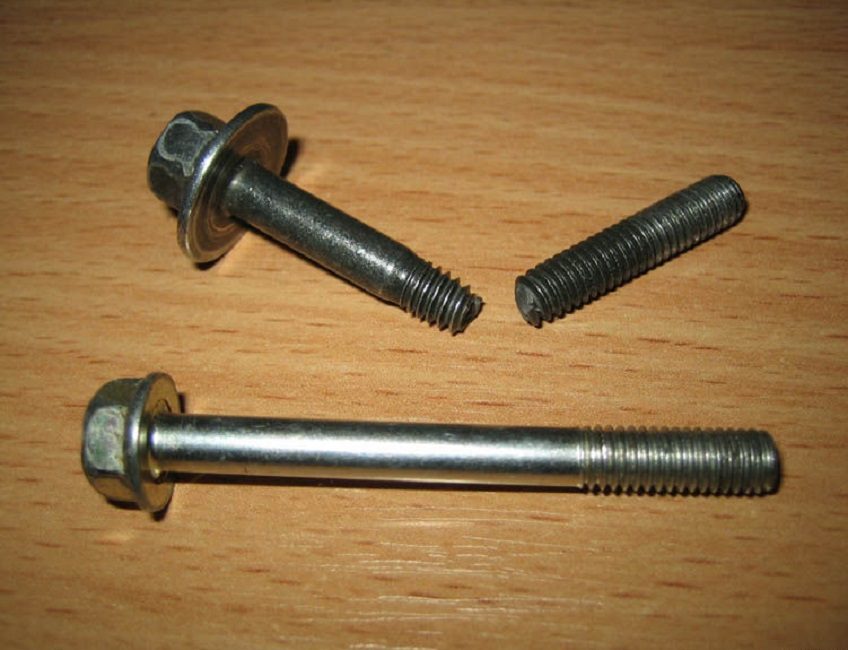

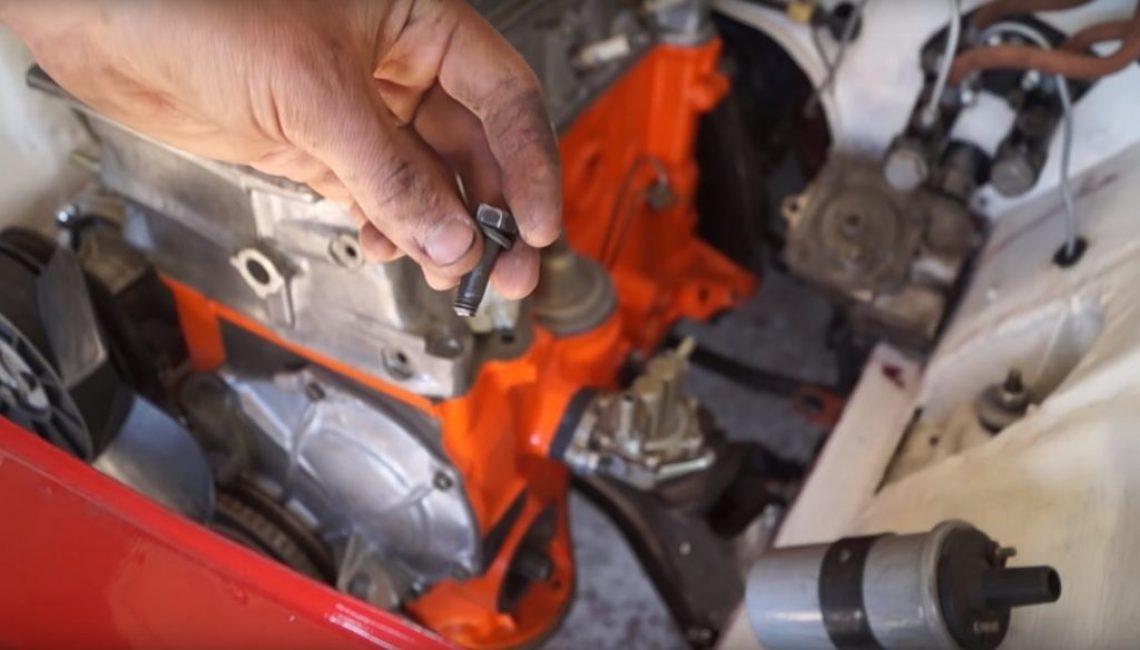

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке

Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.

То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.

При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.


Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

  • Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
  • Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
  • Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
  • Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
  • Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
  • Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
  • Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Как выкрутить шпильку за резьбовую часть

Если шпилька достаточно длинная и доступна резьбовая часть на 2 и более гаек, то применяем один из перечисленных способов:

  • накрутить гайку, накрутить вторую до упора в первую (желательно использовать высокие гайки), после чего слесарным инструментом (ключом или др.) открутить шпильку;
  • использовать специальный инструмент – шпильковерт, под размер шпильки или универсальный.

Удобен и эффективен эксцентриковый шпильковерт – чем больше прикладываемое к нему усилие, тем сильнее он насечкой эксцентрика зажимает шпильку.

Как выкрутить шпильку, если доступна резьба только на 1 гайку? В этом случае доступны как минимум 4 способа:

  • разрезать гайку с одной стороны ножовкой по металлу (направление реза — вдоль оси резьбовой части), накрутить на шпильку, зажать трубным ключом так сильно, чтобы резьбовая часть, выбирая зазор в разрезе, плотно захватила шпильку, направить усилие в направлении отворачивания;
  • накрутить гайку на резьбу, приварить ее к шпильке (например, сварочным полуавтоматом) и выкрутить ключом (или головкой с воротком);
  • накрутить гайку на резьбу, высверлить углубление в торце шпильки (диаметром примерное вдвое меньше диаметра шпильки), забить в это углубление насадку TORX (Е-профиль, или иную подобную с продольными ребрами) и за хвостовик насадки выкрутить (при этом можно помогать усилием второй руки с рожковым или накидным ключом, прилагающим усилие к гайке в дополнение к основному усилию на торкс);
  • ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В способе с отверткой для этой цели лучше подойдет крупная версия или силовая с Т-образной рукояткой.

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

https://youtube.com/watch?v=t3WmL6wh4iA

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выкрутить сломанный болт, если обломок не выступает над поверхностью изделия.

Способ 4.

Если у вас имеется сверло с левым ходом, можно попробовать выкрутить им.

Диаметр сверла = наружный диаметр шпильки – высота зубьев х 2

По центру шпильки делаете углубление керном. В образовавшееся углубление устанавливаете обычное «правое» тонкое сверло. Сверлите на 1-2 см.

Потом устанавливаете в патрон «левое» сверло бОльшего диаметра и сверлите на малых оборотах.

Особенность способа в том, что «Левое» сверло сверлит против часовой стрелки, что совпадает с направлением выкручивания шпильки. И если она не сильно прикипевшая, в процессе сверления шпилька может начать проворачиваться.

Способ 5.

Экстрактор.

Сверлите по центру шпильки отверстие диаметром, соответствующим типу экстрактора.

В полученное отверстие вставляете экстрактор и выкручиваете вашу шпильку.

Способ 6.

Сверлите в шпильке отверстие, нарезаете метчиком в нём резьбу.

Вкручиваете соответствующий болт, зажимаете его контр-гайкой, выкручиваете шпильку ключом, накинутым на головку зафиксированного болта.

Способ 7.

Подбираете сверло с правым ходом, диаметром как в «Способе 4».

Высверливаете шпильку по всей глубине отверстия. Задумка способа такова: в теле резьбы изделия останутся только зубья резьбы шпильки, которые можно удалить метчиком.

Метчиком того же диаметра, как и диаметр шпильки, прогоняете резьбу в массиве изделия.

Главным условием успешной реализации данного способа, является точное размещение сверла по центру шпильки. Иначе вы испортите резьбу в массиве изделия.

Если в процессе демонтажа шпильки была нарушена резьба, есть смысл рассверлить повреждённое отверстие под следующий типоразмер резьбы и нарезать метчиком новую резьбу бОльшего диаметра.

Способ 8.

Если шпилька обломалась в алюминиевом массиве, можно воспользоваться азотной кислотой (её трудно найти, но вдруг у вас имеется).

Заливаете обломыш кислотой. Она разъедает сталь, оставляя нетронутым алюминий (или дюраль). Когда остатки шпильки будут извлечены, не забудьте нейтрализовать кислоту в отверстии щелочью (например содой).

Процесс конечно длительный, поэтому годится в том случае, если вы никуда не спешите.

Способ 9.

Сверлите в шпильке отверстие и загоняете в него либо напильник трёхгранный, либо метчик заточенный под конус с тремя гранями.

Выкручиваете шпильку, вращая расклинившийся напильник или метчик.

Как выкрутить сломанную шпильку: нестандартное решение

Этот способ предлагают специалисты в тех случаях, когда вы уже перепробовали несколько радикальных вариантов

Химический способ – это нестандартное решение сложившейся проблемы, но обратить на него внимание стоит

Для выкручивания остатков шпильки после его разлома или коррозии вам понадобится лимонная кислота, сверла, термометр. Также подготовьте капельницу или сделайте самодельную, воздушный ТЭН больше 1 кВт.

Изначально нужно обозначить центр сломанной шпильки. По углублению шпильки просверливаем отверстие. Затем берем сверло больше диаметра и утолщаем его. Чтобы минимизировать риски поломки сверла, нужно сделать проходы с увеличением. Делаем все постепенно, без резкого перехода на сверла широкой окружности. Задача – насколько это реально высверлить шпильку. На месте сверления шпильки должна остаться только резьба.

Во время работы контролируйте направление сверла. Главное, не зацепить сам блок. По окончанию высверливания, когда вам удалось добиться поставленной цели, можно переходить к приготовлению кислотного раствора. Разбавленную теплой водой лимонную кислоту нужно залить в просверленное отверстие. Поскольку через время жидкости станет меньше, что объясняется испарением воды, нужно будет подливать кислоту. Удобно использовать капельницу. Это позволит поддерживать нужный уровень жидкости. Резьба должна всегда быть заполнена водой.

Параллельно с капельным окислением нагревают блок. Это осуществляется путем прикладывания ТЭН. Подсоединяется он через терморегулятор. Придерживаемся температурного режима 80 градусов. Для защиты цилиндров используйте бумагу. Обязательно пропитайте ее маслом. Это отличный способ защитить цилиндры от воздействия лимонной кислоты.

Помните, что лимонная кислота через время может терять свои свойства. Для поддержания реакции периодически меняйте жидкость в отверстии. Это неплохой и действительно рабочий способ, как выкрутить сломанную шпильку самостоятельно. Сколько времени понадобится для достижения цели, сложно обозначить. Все зависит от причины облома, состояния, размера шпильки, ее расположения.

Как выкрутить прикипевшую шпильку

Закисшую шпильку необходимо выкручивать с дополнительными хитростями, как в части инструментария, так и в части методики.

  • нанести несколько ударов молотком в торец шпильки вдоль ее оси, не повредив край резьбы;
  • нанести несколько несильных ударов с разных сторон по боковым поверхностям шпильки (на резьбовую часть при этом накрутить гайку для исключения повреждений), не допустив при это сгибания;
  • применить специальные проникающие составы – WD-40, жидкий ключ и их аналоги, дав необходимое время в соответствие с инструкцией к этим препаратам от их производителя перед попыткой откручивания;
  • использовать удлинитель к ручному инструменту для увеличения прикладываемого усилия (вороток большей длины или надев трубу подходящего диаметра на вращаемый конец ручного инструмента;
  • использовать при отворачивании за приваренную гайку не рожковый ключ, а головку Super Lock, в которой усилие прикладывается не к углам (граням), а к плоскостям;
  • вместо приложения физической силы и ручного инструмента использовать ударный гайковерт (если его нет в домашней мастерской, то можно обратиться в ближайший шиномонтаж или автосервис, доставив туда деталь с прикипевшей шпилькой);
  • при способе наворачивания двух гаек первую накручивать до упора с настолько большим усилием, чтобы она врезалась в цилиндрическую часть шпильки, а вторую гайку использовать не стандартную, а самоконтрящуюся (это позволит применять гораздо большие усилия, снизив риск холостого откручивания гаек);
  • несколько раз нагреть и дать остыть, на финальной стадии нагреть и выкрутить.

Незаменим многократный нагрев и для откручивания шпилек, посаженных на специальные составы — фиксаторы резьбы.

При выкручивании прикипевшей шпильки за приваренную или накрученную гайку лучше использовать, тот инструмент, который более прочен конструктивно и плотнее охватывает периметр рабочих поверхностей гайки, исключая слизывание граней:

  • 6-гранную головку вместо 12-гранной;
  • головку Super Lock вместо обычной;
  • накидной ключ место рожкового;
  • вороток вместо трещотки.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны. В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?

Как выкрутить сломанный болт: 100% Рабочий способ

9.2
Total Score

Как выкрутить сломанный болт

Раскрытие темы

9

Доступность применения

9

Актуальность информации

9.5

Оценки покупателей: Будьте первым!

Причины слома шпильки

Перед монтажом деталей важно оценить визуально состояние крепёжных шпилек. При выявлении явных дефектов заменить элементы крепежа на новые

Шпильки с нарушенной резьбой восстановить с помощью нарезных плашек (лерок) соответствующего диаметра, шага и направления резьбы. Такой подход обеспечит качественную сборку и освободит от дополнительных трудозатрат.

Основными причинами данной ситуации в ремонте являются следующие факторы:

  • Усталость метала крепёжной детали под действием постоянного напряжения
  • Повреждение поперечного сечения тела крепёжной детали в результате коррозии и перепадов температуры
  • Превышение усилия затяжки в соединениях узлов с нарушением технологии сборки

Как выкрутить шпильку из выпускного коллектора

Если стальная шпилька прикипела в стальном или чугунном коллекторе, то нагревать можно до покраснения металла, используя аккуратно газовый резак, газовую горелку от баллончика, паяльную лампу или иное подходящее оборудование.

Как выкрутить шпильку из выпускного коллектора, чтобы не допустить трещин в чугуне? Прежде всего нельзя искусственно интенсивно охлаждать чугунную деталь. Нагреть при этом нужно сам коллектор, не задевая шпильку: коллектор разогреется и немного раздастся в зоне резьбового отверстия с закисшей шпилькой, а разница в нагреве деталей еще более ослабит прихват.

Комбинированный

Он совмещает в себе сверло и собственно экстрактор. Однако он обязательно требует для своего применения реверсивной дрели с переменным числом оборотов (от 350 до 800 об./мин).

Такая модель состоит из двух деталей: втулки и ввернутого в нее сверла. Сверло – левого вращения. На его средней части нарезана резьба, на которую навинчивается втулка. Втулка имеет коническую левую резьбу, как и ранее описанная коническая модель. В верхней ее части – шестигранный профиль для того чтобы использовать ключ рожковый или ключ гаечный накидной.

Как высверлить сломанный болт с помощью комбинированной модели? Высверливание сломанных болтов и удаления шпильки с применением этой модели состоит из четырех этапов.

  1. Засверливание. Применяется левое вращение дрели. Перед началом засверливания втулка по резьбе “сгоняется” назад, где свободно вращается вместе со сверлом;
  2. Вращением дрели в прямом (правом) направлении втулка “сгоняется” по сверлу вниз. При этом втулку придерживают за шестигранный профиль;
  3. При помощи шестигранного профиля производится начальное заворачивание втулки в отверстие в обломанной шпильке;
  4. Дрель переключается на левое вращение, и втулка вворачивается в отверстие до заклинивания. Продолжение вращения приводит к выворачиванию шпильки.

Как высверлить болт не повредив резьбу

Болт что сорвался можно выкрутить несколькими способами и, приступая к любому из них, не лишним будет провести небольшую подготовку к этой процедуре.

  • Очистить рабочую площадь от загрязнений и остатков масел.
  • Провести обработку проблемного места водооталкивателем (WD-40) либо маслом машинным.
  • Прогреть болт при условии, что вблизи отсутствуют материалы, что боятся нагрева (из резины, ткани или пластика).
  • Серия сильных ударов по месту облома болта также будет способствовать тому, что бы его стронуть с насиженного места.

Выкручивание болтов сломанных над поверхностью резьбы

Если болт обломился в процессе его выкручивания, то при правильном подходе к его удалению слишком много времени не понадобиться, однако все же повозиться придется.

  • Если будет за что зацепиться, болт может поддаться воздействию таких инструментов как разводной ключ или пассатижи.
  • Другим вариантом может стать использование «болгарки» или ножовки что режет металл. Не лишним будет и зубило. В результате проведения некоторых манипуляций должен получиться паз для отвертки в поперечном виде, что позволит выкручивать его снова.
  • Если данные способы удаления не привели к успеху можно воспользоваться сварочным аппаратом. В данном случае понадобится приварить к остаткам проблемного болта идентичный ему болт с наличием шляпки и вновь попытаться его выкручивать.

Рассказывают о том, что сварку можно заменить специальным клеем. Однако подтвержденной эффективности этой методики пока нет, как собственно и самом клеевом составе практически ничего не известно.

Способы вызволения болта сломанного заподлицо

Данный тип слома болта потребует более кардинальных решений.

  • Необходимо вооружиться дрелью (сверло тонкое) и высверлить несколько тонких отверстий в обломке и впоследствии объединяя их выкрутить болт вставленной в полученное отверстие отверткой.
  • Еще сложнее задача, когда ни один из вышеописанных способов не помог справиться с капризным болтом. Можно попробовать это сделать с помощью дрели и метчика, если запастись терпением и сноровкой. Потребуется в самой середке болта высверлить проем и его полость оснастить левой резьбой, разумеется, желательно уметь ее нарезать. В противном случае лучше найти умельца, который легко орудует метчиком и имеет опыт в устранении данных проблем. В свежей резьбе завернуть новый болтик и хорошо его, закрутив потащить за ним обломок путем выкручивания.
  • Можно прибегнуть к высверливанию. Процесс нужно сказать ювелирный и требует умения во избежание повреждения резьбы. Сначала необходимо просверлить тонким сверлом точно по центру отверстие и после этого рядом уже сверлом побольше, рассверливать болт со всех сторон до полного истончения стенок, которые в завершении можно будет удалить пинцетом. При наличии экстрактора левонарезного можно выкрутить оставшиеся после рассверливания обломки практически без труда. Правильно выполнив рассверливание можно избавить себя от необходимости нарезки новой резьбы.

Принимая во внимание всю серьезность проблемы, не стоит рубить с плеча и делать с обломком все и сразу. Попробовав последовательно каждый из способов его извлечения и не получив положительного результата, возможно, из-за отсутствия необходимого опыта лучше всего обратиться к тем кто уже сталкивался с подобными неприятностями и с честью выходил из них

Так как рынок бывшей в эксплуатации техники из Японии и Европы у нас в России развит больше, соответственно в Россию везут старый хлам который нуждается в починке. Часто бывает так, что болты на таких скутерах не выкручивались никогда, и они попросту прикипают к резьбе. Вывернуть такие болты, не сломав головки или резьбы, очень проблематично (даже если вы пользуетесь wd-40). В этой статье я хочу изложить несколько способов выкручивания таких болтов, винтов со сломанной резьбой.

Самый простой способ (хотя некоторые его считают и крайней мерой, воспользуйтесь советами ниже) — это высверлить болт и нарезать подходящим метчиком новую резьбу

1.

Берем дрель, сверло подходящее под диаметр высверливаемого болта. Аккуратно высверливаем.2. После покупаем набор метчиков или один метчик (но нужно точно знать диаметр), подбираем под диаметр резьбы.3. Подбираем и вставляем метчик в резьбу, начинаем нарезать. Для нарезания (вкрутки) используйте гаечный ключ. Я использовал разводной ключ. Не забывайте перед закручиванием болтов смазывать их графитовой смазкой — в будущем это поможет легко выкрутить болт. Для фиксации болтов используйте, фиксатор для болтов (купить можно в любом авто-магазине).

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.
