Содержание
Советы и рекомендации
Несмотря на простоту конструкции, чтобы собранный агрегат работал, отдельные узлы и детали требуют крайней аккуратности.
Навивать толстую проволоку надо с тем расчетом, что нарезанные из нее кольца для ухватов при креплении к звеньям цепи немного увеличатся в диаметре. Следовательно, труба, на которую будут наматывать проволоку, должна иметь меньший диаметр.
Цепь привода не может и не должна быть натянута, как струна. Она может колебаться, а вместе с ней колебаниям будут подвержены ухваты. В связи с этим они могут не попадать в трубу семяпровода. Это приведет к тому, что ухват упрется в кромку трубы и либо порвет цепь, либо отломится сам. Если же сделать эту трубу гораздо большего диаметра, клубни малого размера начнут проваливаться сквозь нее, минуя преграды в виде ухватов.
Чтобы решить проблему колебаний и не увеличивать при этом диаметр семяпровода, нужно просто оснастить его входные оконечности раструбами. При этом нужно учитывать, что раструб – это часть семяпровода, который при этом не блокирует выпадания клубней, а значит, бункер в конструкции должен быть приподнят немного выше на длину раструба.
Назначение
Картофелесажалка предназначена для посадки непророщенных клубней и внесения удобряющих веществ на почвенных грунтах всех категорий. Работы могут осуществляться во всех климатических зонах, где возделывается данная культура,кроме горных областей. Устройство для высаживания картофеля выполняет за один проход следующий ряд операций:
- формирование борозды в почвенно-растительном грунте с использованием плуга;
- внесение в борозду клубней с требуемым шагом;
- создание грядки с помощью специальных дисков, имеющих определённый угол наклона.
Использование картофелесажалки способствует облегчению и облагораживанию процесса проведения работ, связанного с посадкой овощей. Грамотное применение аппарата позволяет высаживать клубни ровными рядами на оптимальной глубине. Благодаря этим приспособлениям обрабатываются поля, отличающиеся малыми и средними значениями площадей.

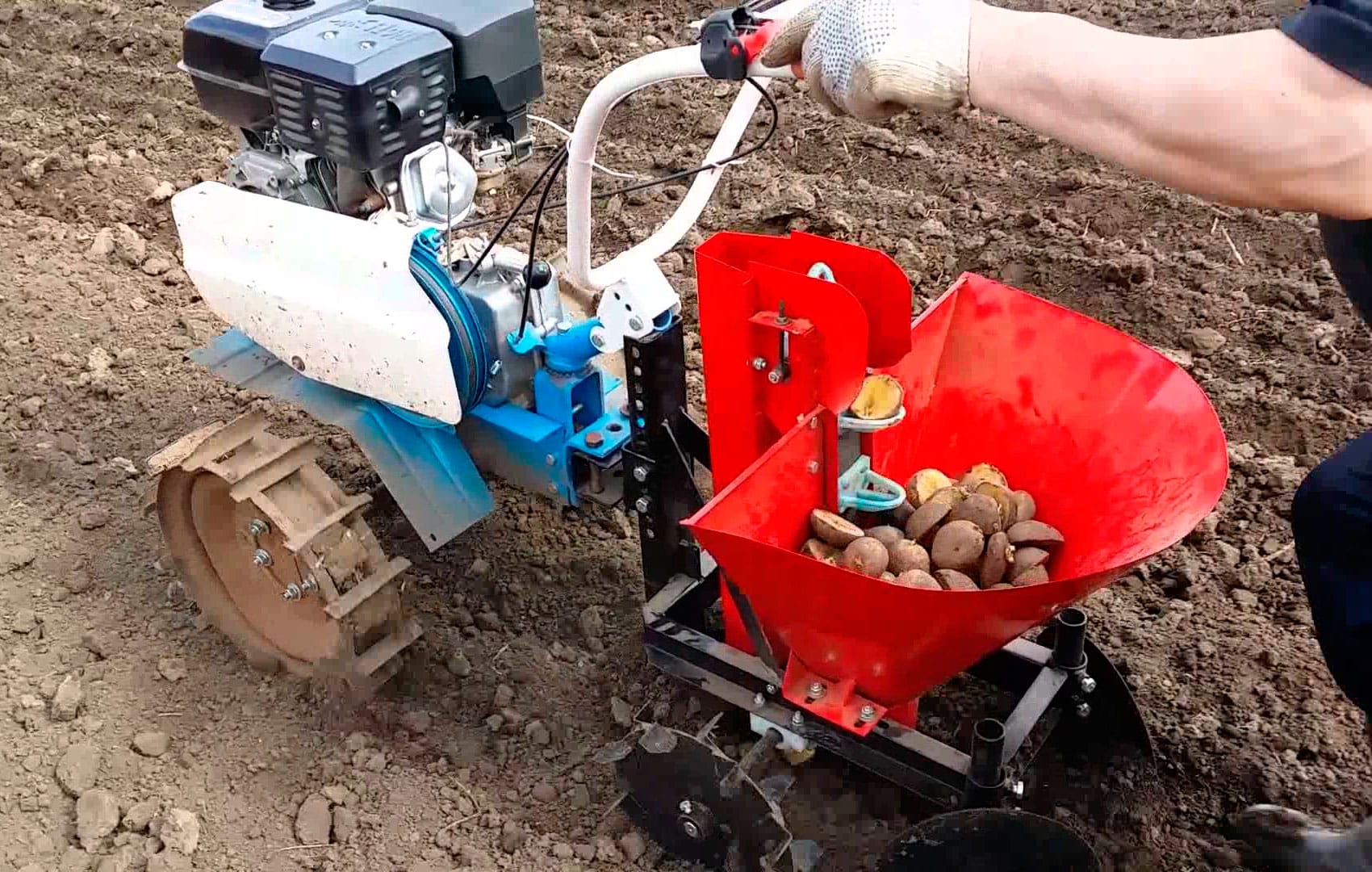

Однорядная картофелесажалка
Высадка окучником
- Борозедел – оборудование, прокладывающее борозды.
- Конвейер – транспортер, подающий картофель.
- Распределитель – высаживает клубни в строго заданное время.
- Окучник – разрыхляет почву и засыпает картофель.
На агрегаты надеваются дополнительные колеса с грунтозацепами и специальный бункер, в который укладывается картофель. При движении семена выпадают из бункера в лунку.
Далее на мотоблок надеваются стандартные резиновые колеса, после чего снова нужно пройтись по бороздам, засыпая ряды землей и утрамбовывая ее.
Если мы сажаем картошку мотоблоком с помощью такого способа, то получим минимум затрат.
Инструкция
Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку
Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание
Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.
Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.
МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.
Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.
Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.
Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.
Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.
Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.
Ручная
Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.
Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.
Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.
Чертежи и размеры зернодробилки
Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.
Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).
Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.
Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном
Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную
Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.
Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.
После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:
- При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
- Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
- К корпусу трубы фиксируем шарнирный механизм.
- На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
- К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).
Виды
Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.
Картофелесажалка своими руками
Итак, картофелесажалки могут отличаться по типу технологического процесса:
Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.
Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.
Картофелесажалки смешанного типа.
Картофелесажалки могут отличаться по количеству рядов:
Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.
Более подробно о картофелесажалке однорядной смотрите на видео:
- Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
- Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.
4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.
Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:
- прицепные;
- полунавесные;
- навесные.
Что такое картофелесажалка
Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.
Описание и характеристика устройства
Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:
- Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
- Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
- Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.
Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.
Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.
Для чего она нужна
Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.
Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.
Особенности применения и преимущества
У самодельной картофелесажалки можно выделить такие преимущества:
- Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
- Высадка производится на одинаковой глубине.
- Клубни в ряду распределяются равномерно.
- Устройство имеет высокую производительность при малой себестоимости.
- Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.
На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.
ТОП-3 заводских моделей картофелесажалок
Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:
Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей
- Тип – однорядная, прицепная;
- Вес –25 кг;
- Колея – 700 мм;
- Вместительность бункера – 40 л;
- Производительность – 0,15-0,2 г./час;
- Требуемая мощность мотоблока – от 6 л.с.;
- Цена – 12000-14500 руб.
Агрегат для посадки картофеля КС-1А
- Тип – однорядная, прицепная;
- Вес –33 кг;
- Колея – 600 мм;
- Вместительность бункера – 34 л;
- Производительность – 0,25 г./час;
- Требуемая мощность мотоблока – от 6 л.с.;
- Цена – 15000-16000 руб.
КСМ-1А – производительная и удобная картофелесажалка
- Тип – однорядная, прицепная;
- Вес – 44 кг;
- Колея – 600 мм;
- Вместительность бункера – 41 л;
- Производительность –0,25 г./час;
- Требуемая мощность мотоблока – от 6 л.с.;
- Цена – 15500-16000 руб.
Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).
Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск
Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.
Инструкция
Многие задаются вопросом — как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.
Алгоритм действий
Алгоритм действий, в таком случае, будет примерно следующим:
- Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
- Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
- Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
- К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
- Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм. Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.
- Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
- Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
- Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
- Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
- В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
- Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.
Колеса от старой техники
- В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
- На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
- Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
- Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
- Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
- Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног. Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким — поролоном, к примеру.
В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.
Узнайте более подробно как сделать
Картофелесажалка для Т-25
Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги — мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.
Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж
Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.
К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.
Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.
Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.
Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.
Итак, картофелесажалки могут отличаться по типу технологического процесса:
Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.
Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.
Картофелесажалки смешанного типа.
Картофелесажалки могут отличаться по количеству рядов:
Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.
Более подробно о картофелесажалке однорядной смотрите на видео:
- Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
- Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.
4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.
Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:
- прицепные;
- полунавесные;
- навесные.
Подготовка к работе
Эффективность навесных приспособлений к мотоблоку напрямую зависит от правильности их эксплуатации. В их использовании нет ничего сложного, однако есть ряд моментов, с которыми полезно ознакомиться перед тем, как окучивать или производить другие работы при помощи устройства.
Настройка
Настройка окучника на мотоблок, как и все особенности работы этого устройства, подробно описана в любом пособии для дачников, и освоить их не составляет труда даже новичку. Однако всегда есть нюансы, которые на бумаге не предусмотреть. Прежде всего, индивидуальная настройка необходима потому, что в каждом отдельном случае имеет место свой объем факторов, характеристики грунта, погода, конструкция и качество заточки рабочих частей устройства и так далее.
Не последнюю роль играют и технические характеристики самого агрегата. Поэтому перед первым выездом на грядки имеет смысл опробовать приспособление на целине с теми же особенностями грунта. Делая такие пробные проходы, есть возможность ощутить особенности «поведения» техники, отработать угол наклона, настроить глубину, скорость движения.
Используйте специальные насадки на мотоблок для окучивания картофеля
Регулировка
Отрегулированное устройство предусматривает, прежде всего, точность его направления относительно полосы. Перед тем как настроить дисковый окучник, нужно расположить агрегат параллельно бороздам с нужным углом наклона и шириной грядки. Выверенные заранее параметры работы обеспечат ее эффективность.
Угол наклона регулируется при помощи специального винтового приспособления, наклоняющего приспособление относительно агрегата. Угол определяет и глубину вспашки. Помимо этого, при помощи отверстий креплений окучника проводится дополнительная настройка. Если используется регулируемое приспособление, на этом этапе необходимо установить ширину борозды.
Нижние части дисков раздвигаются на расстояние от 40 до 70 см, в зависимости от ширины заданного ряда. Кроме того, при настройке ширины необходимо следить и за углом наклона — регулируемые части должны быть абсолютно симметричны. Далее агрегат устанавливают на участок таким образом, чтобы борозда проходила ровно между дисками. Проход осуществляется по междурядью, не задевая растения.
Установка
Теперь разберемся, как установить окучник на мотоблок. Первым делом монтируется окучник с рамой: стойка приспособления вставляется в замок и закрепляется при помощи двух болтов. К собранному устройству присоединяется сцепка (та же, что и для плуга). Получившаяся конструкция подсоединяется к мотоблоку. Угол наклона навески по ходу движения регулируется при помощи винта сцепки.
Чертежи картофелесажалки для мотоблока.
Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.
Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.
К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.
К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.
Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.
Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.
Схема установки сажалки на мотоблок.
Рекомендую посмотреть видео изготовления самодельной картофелесажалки.
Видео: самодельная картофелесажалка в работе.
