Описание и руководство по применению имс lm3914, lm3915 и lm3916

Содержание

Работа схемы

C1 / R14 образуют фильтр нижних частот, обрезают постоянную составляющую и медленно меняющиеся сигналы. На базе IC1B построен компаратор, когда напряжение на выводе 5 увеличится немного выше 0 В, загорится зеленый диод (на LED_G / LED_COM). Когда напряжение в точке подключения диодов D1 и D2 ниже 0,6 В, напряжение между контактами 2 и 3 составляет 0 В. Выше 0,6 В красный диод начинает зажигаться. Ток зеленого диода протекает через: R11 и R12. Когда красный светится, его ток течет через R7 и R12. Когда красный LED активируется сильнее, это вызывает увеличение падения напряжения на R12. Поскольку стабилитрон подключен параллельно с зеленым светодиодом и резистором R12 — зеленый гаснет.

Светодиодный индикатор уровня звука на lm3915

Соберём индикатор громкости на светодиодах с применением компараторов на lm3915.

Разберёмся, как работает схема.

На вход 5 поступает анализируемый сигнал, его амплитуда должна быть 10В. Для сопряжения амплитуды входящего сигнала нам потребуется транзисторный ключ. На его базу через резисторный делитель напряжения на R5 поступает анализируемый сигнал.

Логическая структура lm3915

Индикатор звука на lm3915 может работать в двух режимах индикации – «точка» и «столбик». В первом случае загорается светодиод соответствующий текущему уровню сигнала, во втором – все светодиоды от нуля до текущего уровня. Переключение режимов индикации осуществляется через переключатель между общим проводом и входом «9».

Шкальные на биполярных транзисторах

Микроамперметры в схемах этих устройств включаются в коллекторную цепь выходных каскадов транзисторных усилителей тока, выполненных по схеме с общим эмиттером (ОЭ). Количество каскадов усиления определяется минимальным уровнем, на который должна реагировать шкала стрелочного индикатора уровня звукового сигнала. Величина тока полного отклонения стрелки может быть установлена элементами делителя переменного напряжения, поступающего на вход схемы стрелочного индикатора для последующего усиления.

В своем составе схемы содержат выпрямители постоянно изменяющегося сигнала звукового усилителя в постоянный ток для создания более комфортного визуального контроля громкости прослушиваемой композиции. Шкала выполняется с оцифровкой процентного соотношения действующего уровня сигнала по отношению к его максимальному значению. За величину максимального значения выбирается уровень громкости, коэффициент нелинейных искажений которого не превышает допустимой величины и определяется международными стандартами качества.

Основные виды индикаторов

Индикаторы являются составной частью устройств усиления звука. Они позволяют получить визуальную оценку композиции в диапазоне звуковых частот. Для наблюдения уровня сигнала используются как стрелочные приборы, так и устройства, выполненные в виде светодиодных столбцов, изменяющих свои геометрические размеры по мере нарастания или спада звукового сигнала в выбранном частотном диапазоне. Можно выделить основные типы индикаторов:

  1. Шкальные, представляющие собой устройства различной степени сложности, в которых для оценки силы звукового сигнала используются стрелочные микроамперметры.
  2. Пиковые (светодиодные) индикаторы уровня сигнала, которые могут использовать в своем составе как одиночные элементы, так и светодиодные ленты.
  3. Пиковые люминесцентные.

Современные комплексы воспроизведения звуковой информации используют электронные устройства, отражающие целый ряд необходимых параметров. В их схемах применяются те или иные основные типы индикаторов, перечисленных выше.

Lm3915 индикатор уровня напряжения схема

Микросхема LM3915N фирмы National Semiconductors позволяет построить линейный светодиодный индикатор из 10 точек. Индикация может производится в режимах «точка» и «столбик».

Особенностью микросхемы LM3915 является программирование постоянного значения выходных токов формирователей. Резистор задает выходной ток, а схема компенсирует изменения прямого падения напряжения светодиодов. Это имеет практическое значение, когда в одной и той же системе используются светодиоды различных цветов. LM3915 создает приблизительно одинаковый ток на каждом выходе формирователя, не зависящий (в определенных пределах) от прямого падения напряжения на светодиоде.

Основу микросхемы LM3915N составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов.

Индикация может производиться или одним светодиодом (режим «точка”), или линейкой из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала (режим «столбик”).

Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, — на выводы 4 (нижний уровень Uн) и 6 (верхний уровень Uв). Эти напряжения должны быть в пределах от 0 до уровня, на 1,5В меньше напряжения источника питания, подключаемого к выводу 3.

«Цена деления” индикатора, т. е. увеличение входного напряжения, вызывающее включение очередного светодиода, составляет 0,1 от разности Uв — Uн.

Пока напряжение на входе Uвх меньше, чем на входе Uн плюс «цена деления”, ни один светодиод не светится. Как только эти напряжения сравняются, включается светодиод HL1, подключенный к выходу 1.

В режиме «точка” при увеличении входного напряжения ток по выходу 1 прекращается и появляется ток выхода 2, при этом гашение первого светодиода и включение второго происходит одновременно, свечение как бы «перетекает” из одного светодиода в другой, и не возникает ситуации, когда оба светодиода погашены.

В режиме «столбик” включение очередного светодиода не вызывает гашения предыдущего.

Материал в разработке.

Микросхема LM3915N содержит источник опорного напряжения с номинальным значением 1,25 В. Путем подключения двух внешних резисторов напряжение может быть установлено любой большей величины, не превышающей на 2В ниже напряжения питания, но не более 12 В. Подключение резисторов и расчет опорного напряжения осуществляется так же, как для микросхемы LM317 (КР142ЕН12):

Нестандартное применение

Индикатор с применением lm3914 можно использовать в качестве компактного тестера малогабаритных батареек и аккумуляторов.

Напряжение питания такой схемы от 5В до 12В. Удобно питать от «Кроны» либо четырёх батареек ААА.

Конденсатор С1 — 50 мкФ 25В, подтягивающий резистор R1 – 1Мом. R2, R3 – по 4,7-5кОм. Диапазон измерений у схемы 1В с градацией 0,1В. R2 регулирует диапазон измерений, R3 – ток светодиодов. Если отключить выход 9, индикация будет «столбиком», но питающее элементы быстро разряжаются.

Оцените, пожалуйста, статью. Мы старались:)

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.


Конструкция микросхемы LM3915

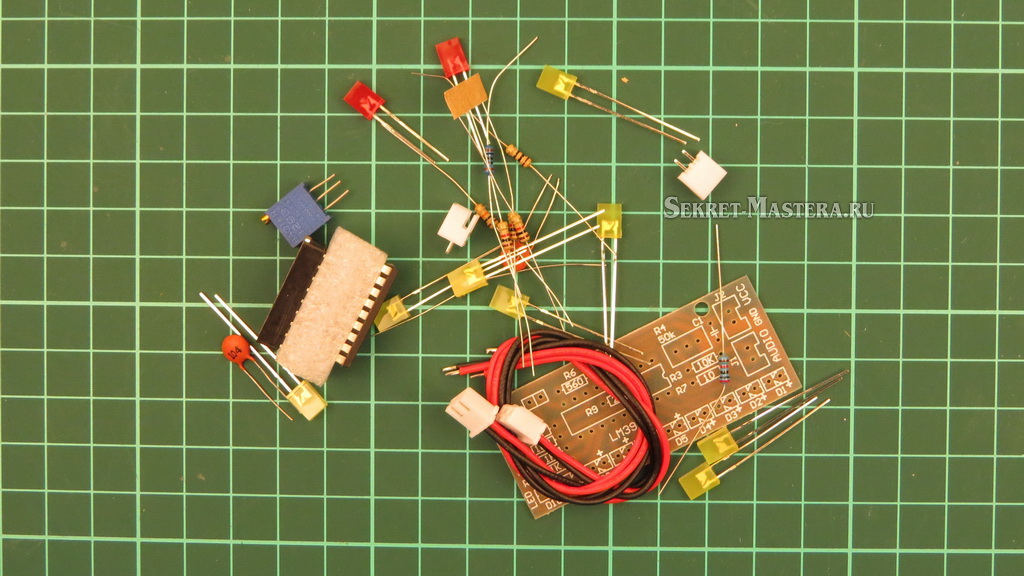

Набор деталей «Индикатор уровня звука на LM3915»
Детали набора «Индикатор уровня звука на LM3915»

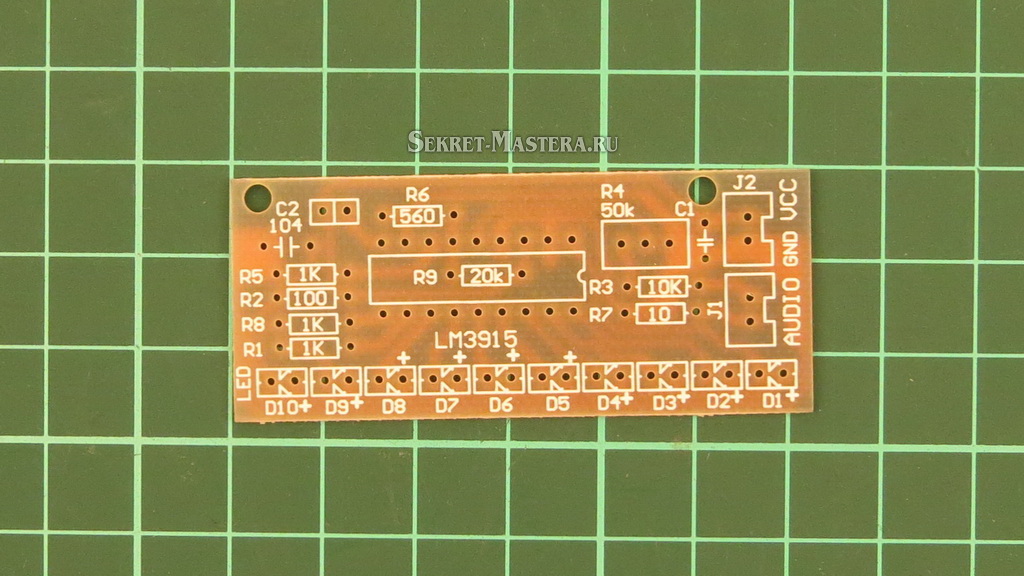

Плата индикатора уровня звука на LM3915
Плата индикатора уровня звука на LM3915

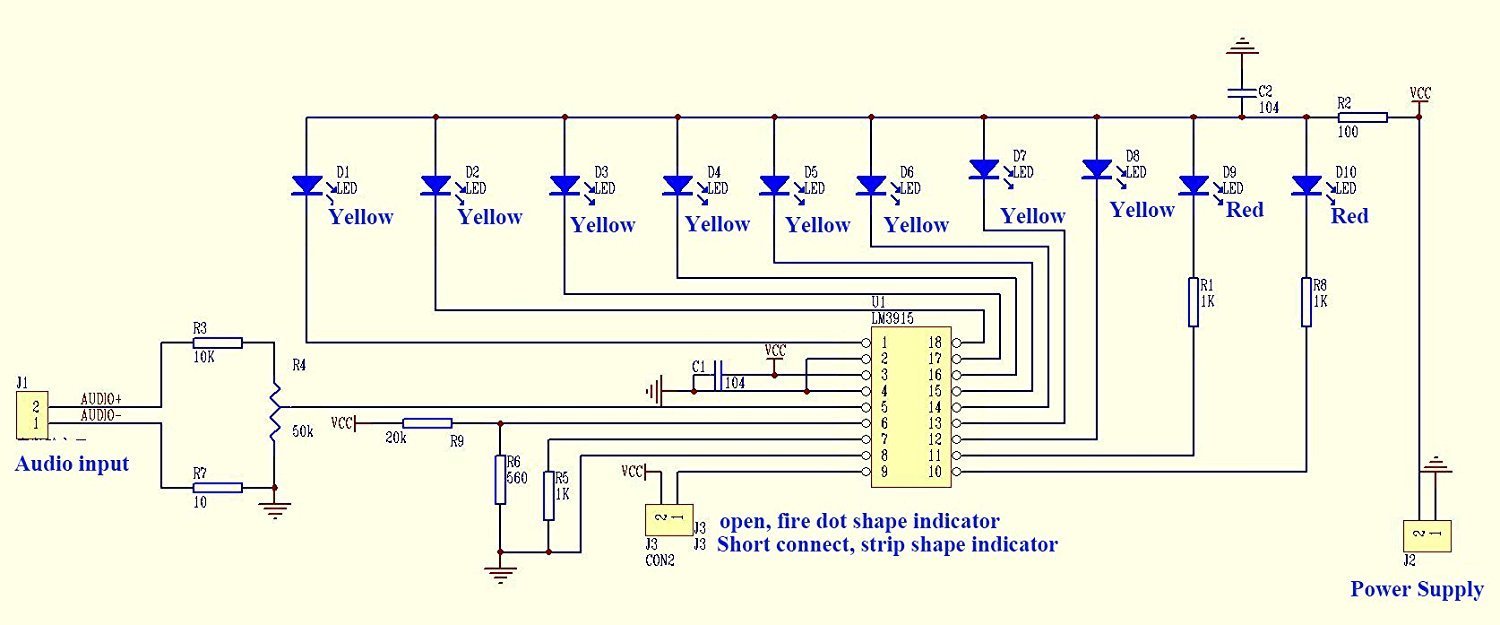

Схема индикатора звука на LM3915 представлена на фото.


Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4.  Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Поделки своими руками для автолюбителей

Приветствую всех, сегодня рассмотрим схему простого индикатора аудио сигнала. Индикатор построен на старой микросхеме KIA6966, она имеет кучу аналогов, все имеют аналогичную схему включения, а их список приведен ниже. Это специализированная микросхема 5-и канального индикатора уровня


Схема проста до безобразия, никаких активных компонентов помимо самой микросхемы, всего пара конденсаторов и резисторов.


По быстрому развел печатную плату, получилось весьма компактно. Схему собирал в соответствии с даташитом, заработало при первом же включении.


Оптимальный диапазон питающих напряжений от 4-х до 12 Вольт, максимальное — 5 вольт. Теперь рассмотрим саму схему. Использовать можно буквально любые светодиоды помимо матриц, выходной ток каждого канала составляет около 8мА, что достаточно для большинства светодиодов, в моем варианте использованы 3-х миллиметровые светодиоды.


Сигнал поступает по разделительному конденсатору и резистору R1 на вход микросхемы. Светодиоды зажигаются по очереди, помимо нарастания входного сигнала. При отключении звукового сигнала линейка светодиодов будет поочередно потухать, а время потухания зависит от параметров р3, ц2, резистор R2 ограничивает ток через светодиоды, можно подобрать в зависимости от параметров использованных светодиодов. Если же использованы разные светодиоды, можно использовать отдельные резисторы для каждого светодиода, подбирая сопротивления этих резисторов можно добиться одинаковой яркости светодиодов.


Максимальное потребление схемы при питании 10 -12 вольт не более 20-25 мА, ток покоя схемы при отсутствии входного сигнала не более 8 мА, что весьма неплохо.


Использованные конденсаторы должны быть рассчитаны на напряжение не менее 16 Вольт, резисторы буквально любой мощности, у меня например они на 0,125 ватт.


Именно эта схема обладает довольно большой чувствительностью и синусоидального сигнала человеческого тела достаточно для полного засвечивания линейки.

Автор; АКА КАСЬЯН

Популярное;

  • Индикатор АКБ на светодиодах схема для начинающих
  • Простой и точный индикатор заряда-разряда АКБ
  • Электронное реле поворотов
  • Мини усилитель своими руками
  • Преобразователь для зарядки конденсаторов
  • Импульсное зарядное устройство для авто, схема, описание
  • Бегущие огни на светодиодах
  • Как сделать простой преобразователь с 12 на 220 из компьютерного БП

Принципиальная схема 1 LED индикатора

Эта схема была взята от фирменного синтезатора, показывающего уровень сигнала после микрофонного предусилителя.

Какие преимущества имеет такой индикатор по отношению к классической 5-ти светодиодной конструкции? Он занимает мало места на лицевой панели, не требует подробного описания и настройки (-3 дБ, 0 дБ, + 3 дБ и т. Д.), Нет проблем со сверлением ровных отверстий (по одной линии), позволяет оценить уровень сигнала может и не совсем точно, но информация однозначно понятна:

  • Светодиод не горит — нет сигнала или очень низкий уровень,
  • светодиод мигает зеленым — диапазон ниже -6 дБ,
  • светодиод начинает светиться оранжевым — диапазон между -6 дБ и 0 дБ,
  • светодиод красный — 0 дБ и более, сигнал перегружен на 100%.

В общем если светодиод не зеленый, значит уровень превысил допустимый. Конечно он не выглядит так красиво как линейка, зато схема дешевле, чем при использовании специализированной микросхемы драйвера светодиодной линии.

Схема основана на популярном двойном операционном усилителе и двухцветном зелено-красном LED. Поскольку для питания предусилителей часто используется напряжение выше 5 В, на плате установлен стабилизатор LM317 (эту м/с можно удалить). Потенциометр позволяет снизить чувствительность и адаптироваться к конкретному применению. Например установить так, чтоб перегрузка сигнализировалась когда уровень составляет 0,7 В RMS, что соответствует перегрузке линейного входа звуковой карты.

Выбор именно такого LED из-за размера, у светодиода 3 мм легче получить оранжевый цвет, на 5 мм можно увидеть четко разделенный цвет зеленого и красного (в зависимости от модели).

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.
