Инструкция по изготовлению жаровни
Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:
Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.
Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
Опора для мангала. В этом случае нужны уголки
Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса
Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.
Характеристики и виды инжекционных горелок
От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.
Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.
Принцип действия горелок
В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.
В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.
Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.
Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.
При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.
Классификация горелок по основным признакам
Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.
Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.
Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.
При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.
Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.
Раскрой и резка
На этом фото хорошо видно, что должно получиться в простейшем случае:
Нужно вырезать у баллона прямоугольный кусок стенки, между верхним и нижним сварными швами. Резать лучше не по шву, а ближе к середине баллона, потому что там металл тоньше, и вы сэкономите круги для болгарки. Вы сами можете решить, насколько велика должна быть эта крышка. На видео в конце статьи есть размеры.
Также в этом видео даётся полезный совет: приварить петли к будущей крышке перед тем, как окончательно её отрезать. Иначе будет сложно точно выставить её в получившемся отверстии, чтобы крышку при открывании не перекашивало.
Процесс производства мангала из газового баллона
подходящий газовый баллон
Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.
Также стоит знать, что если у вас нет сварочного аппарата, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.
Инструмент и материалы, которые понадобятся в процессе производства
Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:
- болгарка;
- две дверные петли для крышки;
- набор инструментов, в которые входят:
- молоток;
- отвертка;
- разводной ключ;
- зубило;
- дрель;
- уголок;
- металлическая труба.
Инструкция изготовления
точно пуст и не имеет остатков газа
При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.
Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле
Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.
Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.
После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.
Как сделать крышку?
Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.
Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.
Сборка верхней части
прикрепить ее к основной части мангала
Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.
Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.
Укрепление и фиксация
Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни.
Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.
Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.
Ножки мангала
металлические трубы
Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.
В довершение всей работы – просверлите несколько дыр на днище мангала для прогоревших углей.
Что ещё можно сделать из газового баллона – нюансы изготовления
На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:
-
Открытый мангал из газового баллона. Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.
- Барбекю. Этот вариант конструкции мы описали подробно выше. Особенность этой конструкции – наличие откидывающейся крышки.
-
Коптильня отличается от барбекю тем, что в ней в обязательном порядке присутствует топка.
Все сооружение должно быть герметичным. В обязательном порядке конструкция снабжена дымоходной трубой.
- Смокер – носит второе название паровоз. Лучше делать его на основе точно построенных чертежей. Это детище народного умельца, ведь агрегат сочетает в себе функции сразу нескольких приспособлений – мангала, гриля, коптильни и барбекю.
Принцип работы смокера
Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.
Как сделать коптильню из газового баллона
Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.
| Иллюстрация | Описание действия |
 |
Основанием под мангал-коптильню своими руками из газового баллона может служить подставка под старую швейную машину или вот такая сварная конструкция. |
 |
Заранее продумываем варианты крепежа выдвижного или складного столика. Конструкция может быть разной. |
 |
Готовим баллоны, соблюдая инструкции выше. Каждый из них разрезаем, как простые жаровни-барбекю. Коптильню из газового баллона своими руками лучше выполнять по чертежам. |
 |
Единственное отличие − в топке необходимо сделать отверстие для «поддувала», которое позволит контролировать процесс тления углей. Которые, в свою очередь, будут создавать необходимый для копчения дым. |
 |
К крышке с удобной вам стороны приварите ручку для её открывания и транспортировочные рукоятки. |
 |
В топку размещаем специальную сетку для укладки щепы. |
 |
Начинаем работы по созданию дымохода. Привариваем «колено» и основную трубу. |
 |
Сверху прикрываем её регулируемой «шторкой». |
 |
И вот такая многофункциональная коптилка из газового баллона своими руками у нас получилась. |
Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса. В специальной публикации нашего портала мы подробно расскажем о коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.
Гриль из газового баллона своими руками
Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.
Барбекю своими руками из газового баллона
Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:
Шашлычница своими руками из газового баллона
Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.
Как сделать своими руками из газового баллона мангал-паровоз
Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.
Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.
Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.
https://www.youtube.com/watch?v=FWmPNwvEUP4

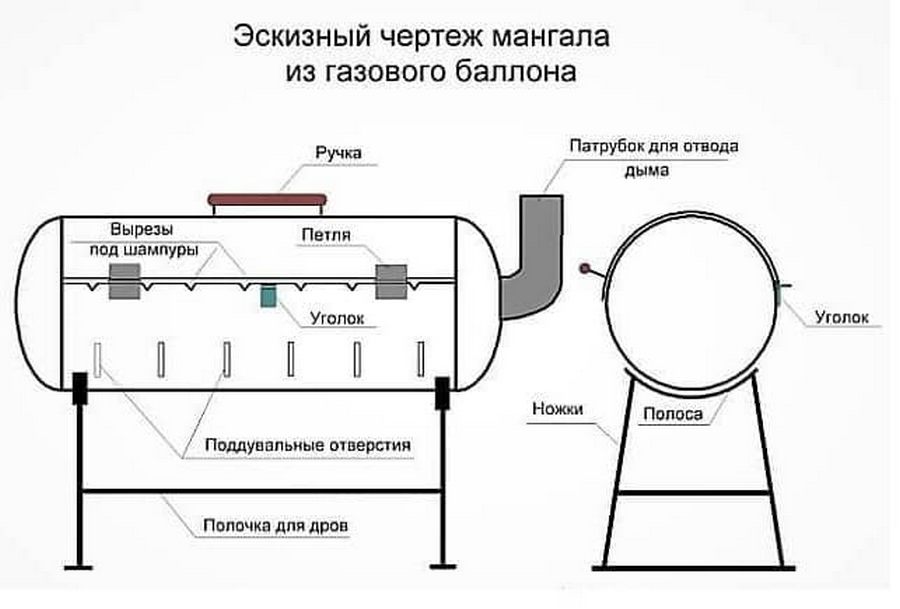

Чертежи и схемы мангалов из баллона
Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:
- внешнее и техническое состояние емкости;
- габариты;
- параметры, место расположения отверстий;
- размеры шампуров;
- тип будущего мангала;
- предполагаемую отделку;
- дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).
Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.
Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.
Как устроен газовый водонагреватель
Чтобы успешно работать с газовым водонагревателем, важно понять принцип его работы, а также усвоить для себя его конструкцию. К главным частям и деталям данного прибора относятся:
К главным частям и деталям данного прибора относятся:
- Специальный кран, благодаря которому запускается поток горячей воды.
- Резиновый шланг. Через него и заполняется эта емкость до необходимого предела.
- Теплоизолятор.
- Теплообменнк.
- Газовая плита.
- Шланг для подключения теплообменника.
Изготовить качественный бойлер своими силами можно из тонкостенной своеобразной медной трубки, которая должна иметь изогнутую форму. Сам теплообменник обычно выгибается в виде петли. Она же и огибает конфорку, на которой происходит подогрев воды до необходимой температуры.
При этом, просто не допустимо располагать саму петлю теплообменника строго над пламенем горелки. А все свободные концы этой петли должны быть надежно соединены с емкостью с жидкостью (это вполне может быть и 10 литровая канистра) благодаря резиновым шлангам.
Если все нюансы, связанные с технологическим процессом сборки самодельного бойлера были четко учтены в процессе аналогичных работ, можно уже будет подумать над тем, как произвести надежный монтаж данного агрегата.
Остальные конструктивные изменения
В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

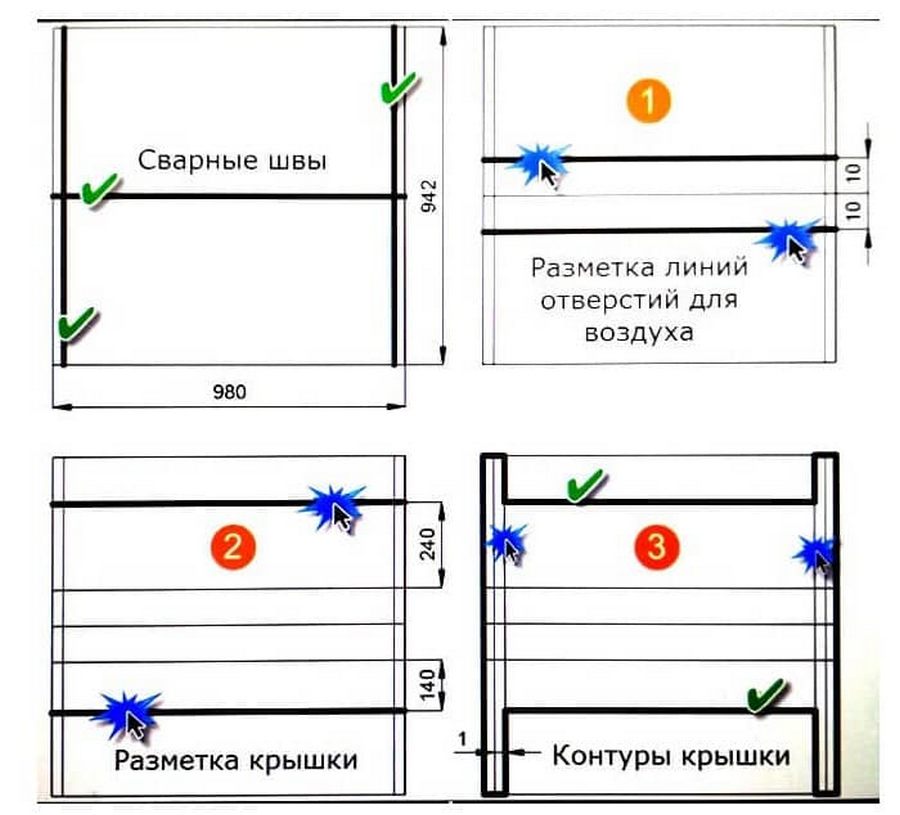

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.
С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.
Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.
Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com
Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.
В видео показано последовательность проводимых операций изготовления мангала из газового баллона:
Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.
Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.
Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru
Как сделать барбекющницу
В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.
Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:
- на крышке;
- сбоку, с врезкой в отверстие для крана;
- рядом с крышкой в цилиндрической части.
Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com
Как усовершенствовать мангал
Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:
- К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
- На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
- Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.
Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.
Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net
Из видео можно узнать, как создать мангал из газового баллона:
Заключение по теме
Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.
Вторая жизнь старой газовой плиты
Домашние мастера всегда славились своими идеями, они научились извлекать пользу даже из газовой плиты. Если она в нерабочем состоянии и утилизировать ее нет возможности, а просто выбросить на мусорку нельзя по законодательству, предлагаем несколько вариантов самоделок своими руками.
Утилизировать плиту должны только специальные службы
Шкафчик из газовой плиты
Для этого нужно облагородить фасад и боковые стенки. В первую очередь снять старую краску, зачистить и нанести новый слой. Подойдет любая цветная аэрозоль, предназначенная для окрашивания металлических поверхностей
А можно применить технику декупажа, получится раритетная вещь, которая сразу будет обращать на себя внимание
Предварительно, перед началом работы, нужно демонтировать конфорки и закрыть все отверстия. Термомизоляция в плите неплохая, поэтому на балконе или на даче в ней вполне можно хранить различные крупы, муку и сахар.
С помощью баллончика с краской можно придать поверхности любой оттенок
Емкость для сжигания мусора
Зола на дачных участках ценится на вес золота, это прекрасное минеральное удобрение для подкормки многих культур. Сжигая мусор на обычном костре, довольно трудно собрать потом золу, да и не всегда есть место для этого. Поэтому специальный мусоросжигатель будет кстати.
Для этого проводят подготовительные работы.
- Демонтируют конфорки, все элементы трубопровода, термоизоляцию и детали из пластика.
- Стекло вынимают из дверцы духовки и заменяют обычным листом жести.
- На задней панели вырезают отверстие, вставляют в него колено с трубой.
- Под духовым шкафом нужно собрать колосник из кирпичей и решетки.
Таким образом получается простой и совершенно безопасный мусоросжигатель для дачи, на верхней поверхности которого во время сжигания мусора можно подогреть воду.
Зола – прекрасная подкормка для растений
Мангал из газовой плиты
Для того чтобы из плиты сделать мангал, потребуется немного больше усилий. Предварительно нужно провести все манипуляции, как и для мусоросжигателя, дополнительно срезать варочную поверхность.
- На место панели установить решетку, которую можно взять, например, из самой газовой плиты или из старого холодильника. Впоследствии на нее будут укладывать шампуры с мясом, рыбой или овощами.
- На задней стенке в верхней части духовки выпилить отверстие диаметром около 100 мм, в которое затем следует вставить трубу из металла.
- В хозяйственном ящике под духовкой сделать несколько отверстий для вентиляции.
- В духовом шкафу оставить 1 противень, над ним установить решетку, на которой будут гореть дрова.
- Уголь после прогорания дров будет падать на противень, который затем легко очищается.
Простейшая конструкция мангала
Коптильня из старой газовой плиты своими руками
Блюда, приготовленные в коптильне, имеют своеобразный, так любимый многими вкус.
Для будущей коптильни из старой газовой плиты понадобятся многие ее элементы:
- для закладки продуктов понадобится решетка;
- противень необходим для сбора жира;
- все пазы в блоковых стенках или направляющие будут использованы по своему прямому назначению: для выдвижения решеток и противней;
- теплоизоляция духового шкафа будет поддерживать требуемый тепловой режим внутри коптильни;
- уплотнительные резинки нужды для обеспечения герметичности камеры.
Важно тщательно очищать внутренние поверхности после каждого копчения. Из старого оборудования можно сделать две разные коптильни, которые отличаются друг от друга только принципом закладки топлива, мы рассмотрим оба варианта
Из старого оборудования можно сделать две разные коптильни, которые отличаются друг от друга только принципом закладки топлива, мы рассмотрим оба варианта.
Подготовка: составление чертежей, выбор материала
Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.
Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем
Бочка
При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.
Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.
Для такого гриля понадобятся следующие материалы:
- Бочка ёмкостью от 50 до 200 л.
- Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
- Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
- 2 металлические дверные петли.
- Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.
«Н»-образное основание сделает конструкцию из бочки устойчивой
Газовый баллон
При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.
Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.
Газовый баллон является удобной ёмкостью для изготовления жаровни
Кирпич
Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).
Для возведения такого гриля понадобится:
- 150 красных кирпичей;
- 35 шамотных кирпичей;
- готовая решётка или 30 стальных прутков толщиной по 5 мм;
- арматурные прутья для армирования фундамента;
- бетонная смесь марки М 300;
- песок;
- гравий.
Эта конструкция требует капитального основания в виде плитного фундамента.
Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.
Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.
Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.
Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.
Огнестойкий строительный материал используется для изготовления уличного гриля
Решётка
Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.
Также можно использовать:
- стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
- из листовой стали нарезать полосы шириной 3–5 мм.
Оптимальный размер решётки — 40х60 см.
Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.
Ручки помогут вынимать сетку
Необходимые инструменты
Для изготовления гриля из металла потребуются следующие инструменты:
- ручная циркулярная пила;
- напильник;
- молоток;
- сварочный аппарат;
- электроды;
- измерительная рулетка.
Если будет изготавливаться кирпичная конструкция, понадобятся:
- лопата совковая;
- бетоносмеситель или ёмкость для раствора;
- кельма;
- строительный уровень;
- щётка;
- шнур;
- карандаш или маркер;
- полиэтилен.
Разновидности мангалов из газовых баллонов
Наиболее простым решением будет попросту разрезать баллон продольно на две половины, просверлить по бокам ряд отверстий, чтобы угли «дышали», приварить к днищу ножки, сделать прорези под шампуры, и мангал готов.
Но более популярен следующий метод. Хоть посредством данного метода две жаровни из одного баллона уже не получатся, зато получится одна, но гораздо более эстетичная, потому как у нее будет иметься крышка, а жаровня будет более глубокой, поскольку если, как мы оговаривали в предыдущем разделе, крышку мы сделали на 8 см меньше, то сама жаровня стала глубже на 4 см. К тому же, за счет крышки можно дольше сохранять максимальную температуру углей.
Для того, чтобы мангал стал более мобильным, пару ножек справа или слева можно снабдить колесиками. Тогда, приподняв один край, ее легко можно перекатывать с места на место. К тому же, если есть два колеса, две остальные ножки можно заменить одной, которая попросту будет служить упором. Также жаровню можно снабдить небольшой столешницей для приправ, столовых приборов (тарелок, ножей или вилок) и пр. Для удобства транспортировки с противоположного колесикам края можно приварить ручку.
В качестве станины превосходно подойдет тяжелая чугунная подставка из-под старой швейной машинки, которая из-за большого веса снизит риск переворачивания конструкции.
Кованные детали и отводная дымовая труба не только придадут конструкции более презентабельный и изысканный вид, но и улучшат функциональность жаровни.
Интересное по теме:
Оснастив свой мангал с вытяжкой в виде зонта, приделав по бокам маленькие столешницы и водрузив всю конструкцию на гнутые ножки из стали можно получить вот такое произведение «мангального искусства».
Далее представлено то, о чем мы говорили ранее, усложненные варианты мангалов. В этом конкретном случае нам представлен мангал-коптильня, для изготовления которой потребуется уже два баллона, а именно, 50-ти и 20-ти литровые. Как видно меньший располагается чуть ниже основного и сопрягается с ним посредством небольшого окошка. В данном случае малая емкость выполняет функцию генератора дыма для коптильни, в кою превращается по мере надобности основной мангал. Чем выше будет труба, тем лучше будет тяга.
Можно и на этом не останавливаться, а приделать к основному баллону еще один 50-ти литровый, занимающий относительно его вертикальное положение. Данный баллон будет служить в качестве камеры для холодного копчения. Не стоит и говорить, что такой большой камеры хватит, чтобы не только накормить копченостями достаточно большое семейство, но и заготовить продуктов про запас.
В большинстве случаев мангал находится на всеобщем обозрении, а потому некоторые хозяева спешат придать ему наиболее, на их взгляд, привлекательный вид.
В частности, за счет трубы и округлого основного сегмента, конструкция отдаленно схожа с паровозом, а потому большинство умельцев стараются еще более подчеркнуть данную данность.
Некоторые и вовсе доводят эту идею до идеального подражания. Остается только надеяться, что такой паровоз и впрямь не тронется с места и не умчит ваш шашлык вместе с собой за дачные пределы.
Но некоторые умудряются подвести дизайн такого мангала и под подводную лодку. У следующего умельца это получилось просто на высшем уровне.
Но некоторые склонны увидеть в своем мангале и нечто другое. Данному субъекту показалось, что его мангал замечательно будет выглядеть в качестве поросенка-переростка. Сразу становится ясно из какого именно мяса здесь обожают готовить шашлык.
Вдоволь насмотревшись на чудеса «мангального искусства» из музея славы знатных мастеров по изготовлению мангалов вновь вернемся к изготовлению нашего устройства.
