Отрицательные черты мини аппарата
То, что в «мини» сварочном аппарате можно применять только электроды не толще 3 мм., а совсем маленькие не справятся и с такой толщиной электрода, и говорит о самом большом минусе.
Еще один недостаток мини аппарата — его технические свойства. При любом раскладе, китайский сварочный «мини» аппарат не выдаст больше 150 А, хотя на упаковке часто указывают – 200 А.
Время непрерывной работы зависит от системы охлаждения, но так как эти устройства ее не имеют — то время сокращается обычно до 5-10 мин. Часто возникает перегревание деталей и аппарат ломается.
Работа, которая буде выполняться с интервалами во времени, не сможет навредить. Лучше запастись терпением и делать все в спокойном темпе.
Еще одним минусом есть то, что все из-за тех же параметров отсутствуют такие функции как форсаж дуги и антизалипание.
Это интересно: Плазменный сварочный аппарат — что это такое? Разновидности
Трудности выбора
Для того чтобы не ошибиться с выбором миниатюрной сварочной системы, следует прислушаться к нескольким простым советам профессионалов:
- Перед покупкой желательно точно узнать напряжение, при котором чаще всего придется использовать аппарат – на базе этой информации нужно будет подбирать его мощность. Если чаще придется работать с нестабильным напряжением, то лучше выбрать оборудование с большой мощностью. Если же напряжение будет отличаться стабильностью, то подойдет и средне, и маломощный аппарат.
- Следует проанализировать потенциальную среднюю длительность будущих сварочных работ, дабы сразу определиться с необходимостью докупки выносной системы охлаждения.
- Нужно учесть тип металлических объектов, которые придется сваривать. Если придется работать по чугуну, то потребуется мощный прибор, а для меди и нержавеющей стали подойдет и средняя мощность;
- Необходимо определиться с набором функций – как правило, более широким опционом обладают брендовые аппараты, но и цены на них очень высоки.
Преимущества и недостатки маленьких сварочных аппаратов
При покупке новой модели у сварщика возникает логичный вопрос – стоит ли уделять внимание такому параметру как размер, или же лучше выбрать массивную технику? Для этого необходимо внимательно ознакомиться с имеющимися преимуществами и недостатками маленьких инверторов. К первым относят:
- занимает мало места;
- относительно небольшой вес, за счет которого достигаются удобство переноски, легкость при высотных работах;
- нет больших проблем с транспортировкой;
- наличие многих современных режимов и дополнительных функций, облегчающих работу;
- возможность точной регулировки параметров для режимов сварки;
- наличие универсальных моделей, которые могут применяться не только для ручной дуговой сварки.
Среди недостатков следует отметить следующее:
- ограниченная мощность, которая часто не позволяет работать электродами 5 мм;
- слабая стойкость к ударам и прочим механическим воздействиям;
- небольшое время беспрерывной работы, которое не позволяет использовать аппараты в профессиональной среде.
В большинстве случаев это техника для домашнего использования, отлично справляющаяся со своими задачами. К примеру, для работ на высоте она становится хорошим вариантом решения вопроса с созданием швов.
Изготовление устройства
Аппарат для сварки точечным способом, имеющий небольшие габариты, называют споттером. Сварочный аппарат для точечной сварки аккумуляторов можно с легкостью изготовить самим. Аппарат для точечной сварки аккумуляторов разделяется на механическую составляющую и электрическую. Механическая содержит электроды, проводящие ток, и элементы, необходимые для сжатия деталей. В электрической части главной составляющей является трансформатор.
Аппарат для точечной сварки для аккумуляторов может иметь в своем составе старый трансформатор. Распространено использование трансформатора, входящего ранее в конструкцию микроволновой печки, если она вышла из строя и не подлежит ремонту. Также можно использовать трансформатор неработающего телевизора.
Извлекать старый трансформатор необходимо осторожно, чтобы не повредить изоляцию. Вторичную обмотку следует полностью удалить. Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила
После этого следует очистить место произведенной работы
Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила. После этого следует очистить место произведенной работы.
Затем следует освобождение паза, в котором будет намотана новая обмотка. Ее нетрудно изготовить из сварочного кабеля, имеющего большую толщину. Хороший показатель дадут даже четыре витка приготовленной таким образом обмотки. Особенно длинным кабель делает не стоит, поскольку это снизит надежность такого устройства, каким является аппарат для сварки аккумуляторов.
Обновленный трансформатор следует закрепить на основании саморезами. Друг напротив друга устанавливаются электроды, которые будут спаяны вместе. Спаянные электроды соединяются с проводами. К одним из важных обстоятельств можно отнести место положения выключателя. Его располагают так, чтобы он находился невдалеке от клещей на корпусе с его левой стороны.
В том случае, если аппарат для точечной сварки аккумуляторов своими руками включает в составе автомобильный аккумулятор, то такая переделка трансформатора не понадобится. В качестве источника тока будет использоваться заряженный машинный аккумулятор. Он должен иметь значительную мощность, чтобы исключить расправление при нагреве металла.
Оба электрода в изоляционном покрытии по всей своей длине фиксируются в колодке. Чтобы выдержать расстояние между ними закрепляют соединитель. Провода, идущие от АКБ, фиксируют в клеммнике. Аппарат точечной сварки аккумуляторов удобно подключать с помощью ножной педали. Подойдет педаль от швейной машины, но желательно приобрести новую.
Для подключения ножной педали должен иметься специальный разъем
Важной частью является подготовка электродов. В их роли могут выступать стержни паяльников, заточенные на конус. Также можно использовать обычный провод из меди диаметром 2-5 миллиметра
Также можно использовать обычный провод из меди диаметром 2-5 миллиметра.
Электроды к деталям должны прижиматься с помощью прижимного устройства. Прижимное устройство должно иметь возможность регулировки. Это расширяет поле деятельности, используя его для сваривания деталей разной толщины.
Аппарат для сварки аккумуляторов своими руками, конечно, не может сравниться с заводским исполнением, но проверка его работы после сборки приблизит его к этим характеристикам. Для тестирования следует выбрать какую-нибудь ненужную деталь. Контрольная контактная сварка для аккумуляторов должна быть вначале осуществлена на маленькой мощности. При нормальном результате следующую проверку уже можно проводить на максимальной мощности.
Правильно подобранный режим обеспечит отсутствие следов сварки. В то же время крепко соединенные детали должны успешно сопротивляться разрыву.
Изготовление своими руками
Зачастую в домашнем хозяйстве скапливается много старых приборов типа телевизоров, микроволновок и прочего электрического добра. При желании их детали можно использовать для изготовления полезных устройств для сварки.
Точечная сварка
Самый простой вариант – применить точечную сварку. Иногда требуется соединить мелкие, тонкие металлические предметы. Здесь точечная сварка незаменима.
Она необходима для приваривания никелевой пластины к литиевому аккумулятору ноутбука при ремонте. Основные компоненты, которые требуются для изготовления точечной сварки:
- трансформатор малой мощности;
- диодный мост;
- батарея конденсаторов;
- автомат на 20А;
- мощное токовое реле;
- два медных прутка (жала от паяльников).
Чтобы сделать мини сварочный аппарат, из трансформатора нужно удалить вторичную обмотку. Вместо нее наматывают три витка сварочного провода.
Вторичную обмотку подсоединяют к диодному выпрямителю. Его выход подключается к батарее параллельно соединенных конденсаторов. Выходы конденсаторов через реле подключают к медным электродам.
Сварка осуществляется в два этапа. На первом этапе происходит зарядка батареи конденсаторов. На втором, при совмещении свариваемых деталей, прижатию к ним медных электродов и переключении реле, происходит разряд накопленной энергии.
Во время разряда протекает большой ток, расплавляющий металл в точке прижатия электродов. В результате после остывания детали надежно свариваются.
Советы по эксплуатации
Приобретая сварочное устройство необходимо заранее представлять, все его достоинства и ограничения. Не стоит требовать от небольшого бытового агрегата возможностей профессиональных моделей.
Мини электросварка не является заменой мощным устройствам. Ее область применения дом, небольшое производство, собственное строительство.
Не нагружайте аппарат излишне толстым электродом. Как правило, оптимальный диаметр для небольших аппаратов 2,5 – 3 мм.
Избегайте попадания влаги внутрь прибора. В том числе конденсата. Если аппарат внесен в теплое помещение с мороза, прежде чем начинать работу необходимо дать ему высохнуть минимум 2-3 часа.
Не забывайте, что яркость дуги, поражающие факторы электротока у мелких устройств практически не отличаются от больших. И способны причинить не менее серьезную травму.
Устройство и конструкция малогабаритных инверторов
Особенностью, которая присутствует во всех малогабаритных аппаратах, является очень компактное размещение комплектующих. Здесь практически все детали находятся на одной плате, что принципиально отличается от того, как устроен трансформатор. В конструкцию входят:
- реле мягкого пуска;
- помеховый фильтр;
- интегральный стабилизатор;
- датчик тока;
- сетевой выпрямитель;
- конденсаторы фильтра;
- система охлаждения;
- понижающий трансформатор;
- радиаторы транзисторов инверторов;
- радиаторы выходного выпрямителя.
ТОП-5 лучших маленьких сварочных аппаратов
Чтобы подобрать лучший сварочный полуавтомат инверторного типа или обыкновенный инвертор, следует ознакомиться с тем, что может предложить рынок. Ведь для каждого человека могут быть важны свои преимущества, которые заключаются не только в размере, но и в других качествах.
Gysmi 80 р – один из самых маленьких сварочных инверторов. Эта модель с микропроцессорным управлением. Компактное устройство весом всего в 2,5 кг. Диаметр электрода, доступный для сваривания, здесь составляет 2,5 мм. В нем присутствуют необходимые современные дополнительные функции. Мощность аппарата составляет 3 кВт.
Инвертор Gysmi 80 р
Аврора Overman 180 – распространенная на отечественном рынке модель, сила тока в которой составляет 175 А. Популярность данная техника получила благодаря широкой востребованности в частной сфере. Мощность достигает 4,7 кВт. Это полуавтоматический инвертор, у которого нет возможности подстраивать скорость подачи проволоки вручную. В нем выставляется ВАХ нужной жесткости для сварки металлов различной толщины.
Аврора Overman 180
Форсаж 161 – несмотря на стандартную мощность в 5,5 кВт, что обеспечивает силу тока в 160 А, инвертор обладает очень компактными размерами. Его особенность в том, что у корпуса относительно низкая высота. Аппарат находится на специальных ножках, что позволяет удобно расположить его в любом месте. Масса составляет 4,3 кг. Модель выдерживает сильные просадки напряжения.
Инвертор Форсаж 161
Eurolux iwm-190 – отличное решение для тех, кто нечасто пользуется сварочным аппаратом. Ток в 190 А дает ПВ в 70% при сварке 3 мм электродом. Техника может работать и с 4 мм, но меньшее количество времени. Корпус сделан узким, благодаря чему его удобно ставить в гараже.
Сварочный аппарат Eurolux iwm-190
Kraton compact WI-150 – компактная модель с узким корпусом, которая может переноситься на плече, благодаря прикрепленному к нему ремню. Сварочный ток здесь составляет 150 А, а масса всего 3,5 кг. Удобная модель для дома с достаточной мощностью для основной массы работ.
Инвертор Kraton compact WI-150
Критерии выбора
Выбирая маленький сварочный аппарат для мелких работ, необходимо ориентироваться не только на размеры. Желательно, чтобы на корпусе был ремень для переноски. Для серьезных работ рекомендована сила тока в 170-190 А, а для мелких – 140-160 А. Наличие дополнительных функций, облегчающих работу сварщика, также будет полезным, тем более, что они встречаются во многих моделях. Вентиляционная система обязана функционировать исправно и давать охлаждение, чтобы не было перегрева.
Заключение
Небольшие сварочные аппараты считаются узкоспециализированными устройствами, которые применяются для мобильной работы. За счет низкой стоимости инверторы получили распространение у пользователей. У определенных моделей характеристики разнятся, что стоит учитывать при выборе.
Советы по эксплуатации
Приобретая сварочное устройство необходимо заранее представлять, все его достоинства и ограничения. Не стоит требовать от небольшого бытового агрегата возможностей профессиональных моделей.
Мини электросварка не является заменой мощным устройствам. Ее область применения дом, небольшое производство, собственное строительство.
Не нагружайте аппарат излишне толстым электродом. Как правило, оптимальный диаметр для небольших аппаратов 2,5 – 3 мм.
Избегайте попадания влаги внутрь прибора. В том числе конденсата. Если аппарат внесен в теплое помещение с мороза, прежде чем начинать работу необходимо дать ему высохнуть минимум 2-3 часа.
Не забывайте, что яркость дуги, поражающие факторы электротока у мелких устройств практически не отличаются от больших. И способны причинить не менее серьезную травму.
Детали и принцип работы
Мини инверторный сварочный аппарат делают с применением таких деталей:
- мостовой выпрямитель входного сетевого напряжения на мощных диодах;
- реле мягкого пуска;
- датчик сварочного тока;
- генератор высокой частоты;
- трансформатор;
- стабилизатор интегральный;
- фильтр низких частот;
- радиаторы на диоды и транзисторы;
- система охлаждения.
Работа происходит по следующей схеме. Переменный ток 220 В поступает на диодный выпрямитель и становится постоянным. Затем с помощью генератора превращается в ток высокой частоты. Получившийся переменный ток попадает в первичную обмотку трансформатора.
Так как трансформатор понижающий, то на выходе получается низкое напряжение, но достаточное для зажигания дуги. Ток высокой частоты вновь преобразуется на выпрямителе в постоянный ток.
С его помощью и варят металлические изделия. Благодаря наличию интегрального стабилизатора независимо от качества сетевого напряжения на выходе получается требуемое стабильное значение напряжения.
Области применения мини аппаратов для сварки
Благодаря ценовой доступности, компактности и легкости мини сварочные аппараты активно применяются в бытовой сфере: подварить забор на даче, сделать мангал, вывести трубу водопровода на огород, заварить трещину между петлей и стойкой на воротах, поставить беседку или теплицу.
Более опытные мастера способны с ним изготовить емкость для летнего душа или под топливо. С такими моделями удобно работать на плече, поэтому установка длинного забора или крепление антенны на крыше не требуют привлечения помощников — сварщик сам передвигается с инвертором и руки свободны для удержания заготовок.
Малогабаритные аппараты полуавтоматической сварки
В большинстве случаев полуавтоматические аппараты базируются на инверторных источниках тока. Маленький аппарат дополняется барабаном со сварочной проволокой и баллоном с инертным или углекислым газом. Роль электрода выполняет специальная плавящаяся проволока, которая подается в зону сварки автоматически, стоит сварщику только нажать на курок рабочей горелки. Применяются полуавтоматы для сварки тонких листов, например, деталей автомобильного кузова, проволоки, цветных металлов.
Для каждого вида сварки разработана своя разновидность проволоки из:
- стали;
- алюминия;
- нержавейки;
- покрытая медью;
- порошковая.
Самая удобная в применении — порошковая. В ее состав входят антиокислители, которые позволяют варить полуавтоматом без подачи инертного газа. Она полая внутри и заполнена специальными порошками сложного химического состава. Производится проволока в толщине 0,6-8 мм и предназначена для различных режимов сварки на разных аппаратах. Мини сварочный аппарат на базе инверторного источника тока редко использует проволоку диаметром более 2 мм.
Газ в баллонах подается в рабочую зону при помощи специальных рукавов требуемой длины. В качестве рабочей среды используются аргон, углекислый газ, гелий. В бытовых условиях чаще всего используется обычная углекислота.
Полуавтоматы на базе трансформаторов более громоздкие, чем инверторные, но, при одинаковых возможностях, имеют неоспоримое преимущество — они намного дешевле. Для бытового и полупрофессионального использования, когда сварочный аппарат применяется в качестве вспомогательного инструмента, лучше всего купить установку на базе трансформатора.
Принцип работы мини инвертора
Компактный аппарат состоит из таких комплектующих, как:
- реле пуска;
- фильтр помех;
- датчики тока;
- транзисторный радиатор;
- сетевой выпрямитель;
- конденсаторы фильтра помех;
- радиатор выпрямителя;
- интегральный стабилизатор;
- охладительная система.
Познакомимся поближе с принципом действия аппарата. В инверторе находится выпрямитель, на который и поступает ток. Он переходит из переменного в постоянный. Затем происходит снижение напряжения. Регулятором выставляется значение, до которого должен произойти спад. Далее на более высокой частоте ток снова перейдёт в переменный.
Затем происходит преобразование на трансформаторе.
Споттеры для точечной сварки
Споттер – это вид ручного аппарата точечной сварки, актуальная в ремонте транспортной техники, на стройке. Большую эффективность демонстрирует, взаимодействуя с габаритными изделиями, когда невозможен доступ к внутренней стороне. Продается стандартным комплектом – само устройство, кабель заземления, провод подачи тока, сварочный пистолет. Мы проанализировали мнения мастеров, отзывы покупателей, протестировали самые покупаемые модели, выделив 3 явных лидера.
Fubag TS 2600
Споттер для односторонних прихваток на металлических изделиях толщиной до 1.5 мм. При компактных габаритах 200х320х180 мм устройство потребляет напряжение 5.4 кВт, выдавая силу тока 2800 А. Комплект дополнен пистолетом, угольным электродом и тремя «звездочками», штангой с обратным молотком. Предусмотрено несколько режимов эксплуатации (всего 5) – разогрев угольным электродом, приварка гофрированной проволоки и колец, прихватка «звездами». Благодаря обратному молотку, грузику весом 1.1 кг можно быстро вытягивать вмятины. Вес конструкции 14 кг. Производитель прилагает все нужные инструменты. Дополнительные функции – термозащита, контроль поджига.
Достоинства:
- Надежное соединение;
- Световая индикация;
- Полный комплект инструментов;
- 5 режимов;
- Простота настройки;
- Компактность.
Недостатки:
- Тяжело переставлять из-за большого веса;
- Отсутствует опция регулировки силы тока в амперах.
FoxWeld SW-2500
Полуавтоматический трансформатор обеспечивает конденсаторную сварку со временем разряда от 1 до 3 мс. Весь рабочий процесс полностью автоматизированный, поэтому использовать FoxWeld SW-2500 может даже новичок. Глубина проникновения минимально возможная – приблизительно 0.1 мм, это позволяет выполнять действия на тонкостенных металлах 0.6 мм. При этом детали и изделия не подвергаются перфорации, деформации, не меняют цвет. Комплект состоит из пистолета, источника питания, зажима-массы, цанг и ключей для их смены. Корпус размерами 355x355x155 мм весит 14.5 кг. Мощность 2.5 кВт, диаметр шпильки не должен быть больше 10 мм. Для простоты управления на передней стенке установлен цифровой дисплей. Скорость формирования точек сцепки – 10-20 штук за минуту.
Достоинства:
- Высокая производительность;
- Цифровой дисплей;
- Широкая область применения;
- Хороший комплект;
- Аккуратный результат;
- Простота эксплуатации.
Недостатки:
- Кабеля не выносят низкие температуры;
- Цена.
По характеристикам, заявленным возможностям аппарат относят к профессиональной категории. Может работать со сталью, нержавейкой, алюминием, латунью. Используется при строительстве зданий, приборостроении, в электронной промышленности и др.
ТСС SW-1600
Аппарат ультразвуковой точечной сварки для сцепления шпилек конденсаторным методом. Это мгновенный разряд энергии со скоростью 1-3 мс или 10-20 штук за минуту. Минимальная толщина листа металла должна быть 0.6 мм, при этом никаких следов не остается. Потребляемая мощность 1.6 кВт. Для управления предусмотрен цифровой дисплей. Комплектация состоит из сетевого кабеля, источника питания, пистолета на проводах, зажима-массы, цанг и ключей для их замены. Также производитель прилагает гарантию. Степень защиты от влаги, пыли здесь выше, чем у предыдущих номинантов – IP21. При габаритах 355×355×155 мм конструкция весит 18 кг.
Достоинства:
- Высокая точность ультразвука;
- Цифровой дисплей;
- Быстродействие;
- Скорость;
- Хороший комплект;
- Профессиональная серия.
Недостатки:
- Цена;
- Не всегда есть в наличии у магазинов.
Использовать это устройство можно, если предстоит работа с латунью, сталью, алюминием. Его главное отличие – экономия потребляемой энергии, времени владельца. Это новинка от российского производителя, созданная современными технологиями. Выдержит как бытовые, так и промышленные нагрузки.
Лучшие трубогибы
Какой сварочный аппарат лучше купить для дома
Во дворе частного дома или на даче приходится работать с круглыми и профильными трубами, уголком и листовым металлом. Чаще всего сечение стенок не превышает 2-4 мм. С другой стороны может понадобиться сварить швеллер со стенкой 6-10 мм. Какой сварочный аппарат выбрать для дома, зависит от предстоящих задач, в которые включаются толщина свариваемого материала и виды металлов. Оборудование делится по типам источника питания и режимам сварки. Обсудим это по-порядку.
Какой источник питания лучше использовать для дома
Существует несколько типов источников питания для сварки. От выбора зависит качество шва и возможности соединения разных материалов. Рассмотрим, что больше всего подходит для сварки в бытовых условиях.
1. Инверторы
Подключаются к сети 220 V или 380 V и преобразуют переменный ток низкой частоты в постоянный, а затем снова в переменный, но с высокой частотой. На выходе выдают постоянное напряжение. Оборудование отличается компактными габаритами и подходит для сварки черных металлов, чугуна и нержавейки. Модели с переключателем AC/DC даже рассчитаны на сварку алюминия.
Сварочный инвертор со снятой крышкой.
2. Выпрямители
Могут работать как от однофазной, так и от трехфазной сети. Понижают вольты и повышают амперы за счет катушек трансформатора, а на выходе выпрямляют ток до постоянного. Имеют крупные габариты и часто комплектуются колесами для транспортировки. Легко сваривают углеродистую и нержавеющую сталь.
Сварочный выпрямитель.
3. Трансформаторы
Работают по схожему принципу, что и выпрямители, только без последней фазы цикла. Сварка ведется на переменном токе. Лучше всего варят черные металлы. Габариты оборудования зависят от мощности. Есть компактные аппараты для ношения на плече и более крупные, для стационарной установки.
Сварочный трансформатор.
Какой тип сварки лучше всего подходит для домашнего использования
Кроме источника питания в оборудовании различаются режимы, разработанные для проведения разных видов сварки. Вникнув в их возможности, сможем лучше понять, как выбрать сварочный аппарат для дома.
1. ММА
Аббревиатура подразумевает ручную дуговую сварку покрытыми электродами. Металлический стержень плавится и создает шов, а обмазка электрода образует защитное облако. После застывания на поверхности присутствует шлаковая корка. Подходит для сварки черных металлов, чугуна. При замене электродов на специализированные, получится варить нержавейку и алюминий. Но качество швов сильно зависит от мастерства пользователя.
Оборудование подойдет для сварки дома, чтобы поставить забор, беседку, теплицу, заменить трубу отопления. Стоят такие модели не дорого.
Схема процесса ручной дуговой сварки.
Общая информация

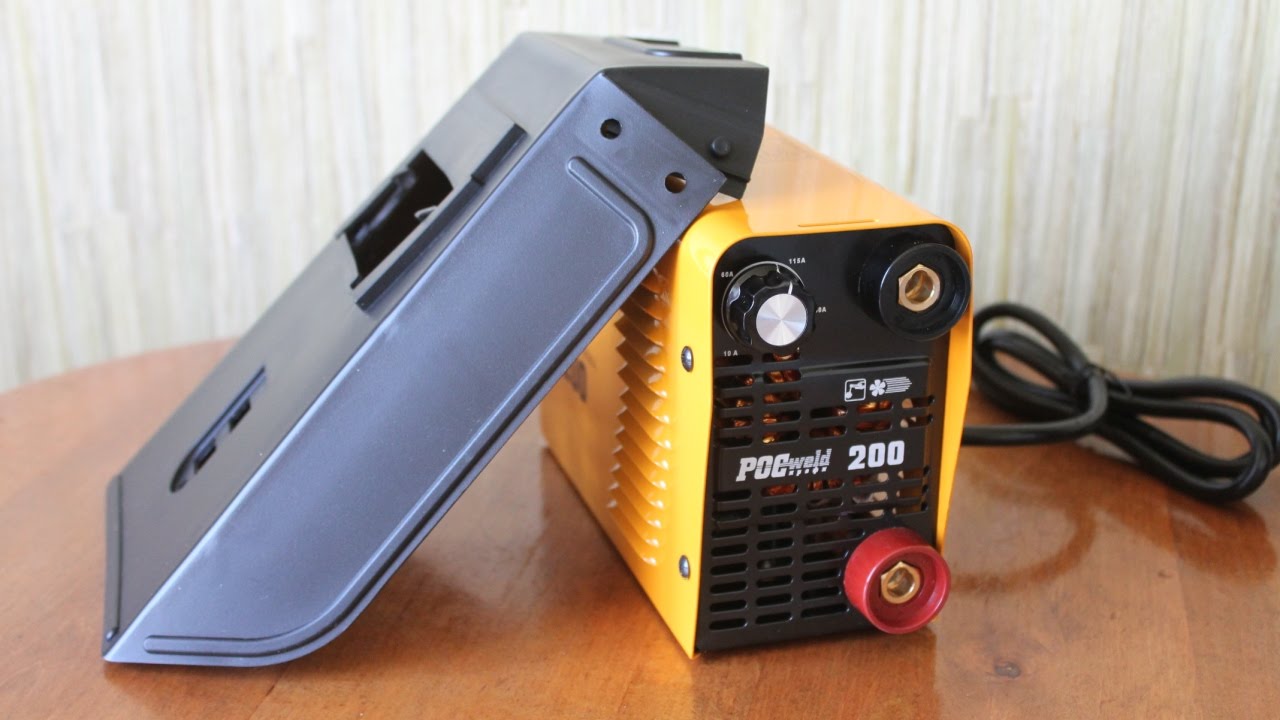

Для начала обратим ваше внимание на сам класс «мини». На самом деле, официально его не существует
Также производители практически не используют приставку «мини», когда предлагают приобрести очень компактный инвертор.
Тем не менее, в последние годы этот класс завоевал свою популярность благодаря китайским сайтам, продающим недорогое оборудование. Именно они ввели в обиход слово «мини» применительно к инвертору. Так что формально подобные аппараты можно называть «мини», хотя на самом деле такого класса не существует (есть бытовые, профессиональные и промышленные).
Какой аппарат считается «мини»? Характеристики довольно расплывчатые. Но у них всегда есть общая черта — стремление поместить всю «начинку» в корпус очень маленького размера и весьма скромные технические характеристики. Мы бы сказали, что мини аппарат (или маленький сварочный аппарат для мелких работ) — это инвертор для ручной дуговой сварки, весом до 2 кг и реальной силой тока до 150 Ампер.
Также достоверно неизвестно, какой самый маленький инверторный сварочный аппарат в мире. Поскольку такое оборудование очень специфично и мало кто следит за развитием в этой области.
Достоинства
У маленького сварочника есть множество достоинств. Самое главное — его габариты и вес. У вас не будет никаких трудностей с его хранением и перевозкой. Если вы дачник, то можете на лето брать его с собой, а на зиму хранить в квартире. Он не займет много места и станет дополнительным грузом при поездках загород.
Также у миниатюрного аппарат нет трудностей с подключением. Достаточно включить его в обычную розетку и начать сварку. Он будет работать даже при нестабильном напряжении, поскольку потребляет очень мало электроэнергии и не нуждается в мощном питании.
Не смотря на свои компактные размеры, мини аппарат — это вполне функциональное устройства. Вам будет доступна плавная регулировка силы тока и стабильное горение дуги.
Самый маленький сварочный инвертор экономичен, прост в применении и не требует от вас особых навыков. Изучите пару видеороликов по ручной дуговой сварке и можете приступать.
Недостатки
Но мини сваркане идеальна, как и любой другой сварочный аппарат. Среди недостатков выделим отсутствие возможности работать с электродами диаметром больше 3 мм. А некоторые модели и «тройку» с трудом тянут. Такое положение дел существенно снижает ваши возможности, если вы однажды решите выполнить что-то более сложное и трудоемкое.
Еще один недостаток — очень скромные технические характеристики. Как бы китайцы не писали на коробке, что аппарат выдает 220 Ампер, на деле рассчитывайте на 150 Ампер. Особенно с учетом неидеальных условий при сварке за городом или в гаражном кооперативе.
Из-за компактного корпуса нет возможности установить полноценную систему охлаждения, поэтому при постоянной сварке на максимальном токе аппарат может легко перегреться и выйти из строя. Проблема решается, если делать частые перерывы во время работы.
Также в угоду компактности мини аппараты редко оснащаются дополнительным функционалом вроде форсажа дуги или антизалипания. А это не всегда радует новичков.
Изготовление сварочного аппарата
На сегодняшний день практически невозможно и довольно-таки трудно сварить металл или обработать его надлежащим способом, не применяя сварочное оборудование. После того, как вы сделаете сварочный аппарат своими руками, вы сможете выполнять любые работы с металлическими изделиями.
Схема трансформатора с отдельным дросселем.
Чтобы изготовить качественный агрегат необходимо обладать знаниями и навыками, которые помогут понять схему сварочного аппарата постоянного тока или переменного, что является двумя вариантами сборки оборудования.
С целью домашнего использования лучше всего узнать, как сделать мини сварку.
Удобнее вызвать мастера или приобрести уже готовый агрегат, однако иногда это бывает слишком затратно, поскольку на выбор модели по различным параметрам, таким как масса для сварочного аппарата, количество вольтов на сварочный аппарат определить достаточно трудно.
Существует несколько типов сварочных аппаратов: работающих на переменном токе, постоянном, имеющие три фазы либо инверторные. Чтобы выбрать один из вариантов и начать сборку необходимо, рассмотреть каждую схему первых 2-х типов
Во время подготовительного процесса необходимо обратить внимание на стабилизатор напряжения
На переменном токе
Чтобы изготовить самодельные сварочные аппараты необходимо подобрать показатель напряжения, самое лучшее это 60 вольт, ток лучше всего регулировать от 120 до 160 ампер.
Можно самостоятельно определить значение сечения необходимого провода для изготовления первичной обмотки трансформатора, который должен подсоединяться к сети в 220 вольт.
Сечение по параметрам площади не должно быть больше 7 мм2, поскольку к вниманию стоит отметить возможный перепад напряжения и возможной дополнительной нагрузки.
Исходя из вычислений, оптимальным размером диаметра жилы из меди под первичную обмотку, который уменьшает действие механизма, является 3 миллиметра. При выборе алюминия для провода, сечение умножается на значение 1,6.
Стоит отметить, провода нужно обмотать тряпкой, поскольку они должны быть изолированы. Дело в том, что под увеличением температуры провод может расплавиться и возникнет короткое замыкание.
При отсутствии необходимого провода, есть возможность заменить его жилой немного тоньше, приматывая её парно. Однако необходимо помнить, что обмотка толщина увеличится, из-за чего размеры сварочного оборудования будут большими. Под вторичную обмотку применяют большой толщины провод с большим количеством жил из меди.
На постоянном токе
Электрическая схема сварочника на постоянном токе.
Некоторые сварочные аппараты работают при помощи постоянного тока. Благодаря такому агрегату можно сваривать чугунные изделия и конструкции из нержавеющей стали.
Чтобы создать своими руками сварочный аппарат постоянного тока может потребоваться не больше получаса. С целью преобразования самоделки с переменным током, нужно, чтоб вторичная обмотка была подключена с выпрямителем, который собирается на диоде.
В свою очередь, диод должен выдерживать ток с 200 ампер и обладать хорошим охлаждением. Чтобы подровнять значение тока можно воспользоваться конденсаторами, имеющие определенные характеристики и особенности напряжения. После этого агрегат собирается последовательно по схеме.
Дроссели используют в регулировке тока, а контакты, чтоб присоединить держатель. Дополнительные детали используются в передаче тока от внешнего носителя на место сваривания.
Отрицательные черты мини аппарата
То, что в «мини» сварочном аппарате можно применять только электроды не толще 3 мм., а совсем маленькие не справятся и с такой толщиной электрода, и говорит о самом большом минусе.
Еще один недостаток мини аппарата — его технические свойства. При любом раскладе, китайский сварочный «мини» аппарат не выдаст больше 150 А, хотя на упаковке часто указывают – 200 А.
Время непрерывной работы зависит от системы охлаждения, но так как эти устройства ее не имеют — то время сокращается обычно до 5-10 мин. Часто возникает перегревание деталей и аппарат ломается.
Работа, которая буде выполняться с интервалами во времени, не сможет навредить. Лучше запастись терпением и делать все в спокойном темпе.
Еще одним минусом есть то, что все из-за тех же параметров отсутствуют такие функции как форсаж дуги и антизалипание.
Выводы
Помимо представленных в рейтинге брендов, хочется отдельно остановиться на таких марках, как «РофХелпер» из Италии и «Брима» из Германии. Приобретая оборудование от данных фирм, можно в 99,9% процентах случаев быть уверенным в качестве, достаточном функционале и долговечности сварочных систем. Однако, не стоит пренебрегать и устройствами, оснащенными собственными двигателями на жидком топливе. Они станут идеальным решением для работы в тяжелых природных условиях, а тем паче на высоте. В любом случае, всегда стоит помнить, что жертвуя полноценным функционалом мини сварочной системы, пользователь приобретает высокую степень мобильности сварочных работ.
