Содержание

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

Шуруповерт с аккумулятором;
Диск для полировки кузова;
Два канцелярских лезвия;
Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Крутящий момент

Этот параметр показывает усилие вращения и измеряется в Ньютонах на метр (Нм). Чем он выше, тем более толстый крепеж можно закручивать этим инструментом и сверлить более широкие отверстия. Однако при очень высокой силе закручивания можно повредить оснастку – сорвать шлиц или закрутить его слишком глубоко. Вопрос регулировки крутящего момента решает специальная муфта, которая ограничивает это усилие.

При работе с мелким крепежом будет эффективен крутящий момент до 15 Нм, для закручивания саморезов длиной до 7 см – 25-30 Нм. Длинный крепеж (от 7 до 10 см) требует усилия от 40 Нм. Профессиональные шуруповерты для очень плотных материалов могут иметь величину до 130 Нм.

Электровелосипед, собранный своими руками из шуруповерта

В этой публикации на основе авторского видео канала «electro 2453» рассмотрены несложные в изготовлении модели электровелосипедов, собранных своими руками на базе шуруповерта.

С велосипедом ничего не делали, сняли только одно колесо прикрутили гайки с болтами. Закрепили таким образом заднюю части на колеса. Теперь достаточно снять болты и электровелосипед разделяется. Достаточно 5 — 10 минут, чтобы вернуть ему прежний вид. Звездочка большая, чтобы снизить обороты. Цепь. Втулка и стойки. Последние крепятся, что позволяет натянуть цепь.

Пружина позволяет снизить пусковой ток и дать холостые обороты. Это необходимо, чтобы снизить нагрузку на коллектор и сберечь щётки. Снижение пускового тока таким способом можно применять и на другие устройства. Даже на двигатель внутреннего сгорания. В данном случае она снижает вибрацию аккумулятора шуруповерта. Он лежит под своим весом.

Обычный ручной тормоз, стоит спереди велосипеда. Точно такой же рычаг поставили сюда. Сделали более длинный трос, механизм ручного тормоза. Вырезали в резинках пазы, повторяющие контур гашетки и задней ручки шуруповёрта. Ставим аккуратно обратно. На видео показано, как все это проявляется в действии.

Надолго ли хватает аккумулятора? Если ребёнок катается на своем электрическом велосипеде в течение всего дня, то достаточно двух аккумуляторов. Что ещё достаточно одного,чтобы удовлетворить запросы маленького байкера. В чём преимущество такого механизма? Шуруповерт не страдает. В нужный момент вы его можете снять, использовать по прямому назначению. Когда этот инструмент валяется без дела, тем самым вы не сохраняете аккумулятор, он портится. То же самое происходит и при интенсивном использовании. Пусть лучше он послужит для пользы. Крепим его обратно, надеваем фиксатор. Можно ехать.

На всех роликах, шуруповерты работают в режим дрели на первой скорости (на самых низких оборотах). Может возникнуть вопрос, опасно ли это для шуруповерта — нет, от перегрузки устройство спасает обычная пружина, которая смягчает момент усилия вращения, того же можно добиться, первоначально раскрутив педалями колеса электровелосипеда

Важно, чтобы пружина не была чрезмерно жесткой, она должна полностью сжиматься при максимальной нагрузке ( при запуске с места без предварительного разгона). Можно и без пружины, в первоначальном варианте просто не сильно привязывал жгутом рукоять шуруповерта к раме велосипеда, подложив губку чтобы смягчить обратный ход

Велосипед на ручной тяге тут. А в другой статье о электровелике из болгарки.

Ток шуруповерта, измерение.

Испытывать будем тот же шуруповерт:

Питаться он будет от того же блока питания:

Для начала измеряем ток холостого хода при медленной скорости:

Слева значения тока в Амперах, справа напряжение в Вольтах.

Затем ток холостого хода на быстрой скорости:

Теперь измеряем ток при максимальной нагрузке, когда срабатывает трещетка:

На фото установившееся значение, хотя кратковременные броски немного превышали 6А. Защита блока питания не срабатывала. Сказывалось сопротивление проводов которыми шуруповерт соединен с блоком питания (около 2м).

При повороте регулятора вращающего момента до максимума и максимальной нагрузке, когда трещетка уже не срабатывает, двигатель останавливается, ток достигает почти 10 А и отключается блок питания. Это недопустимый режим работы.

Но, остановленный двигатель для блока питания, это практически короткое замыкание. Как известно, ток короткого замыкания остановленного двигателя определяется чисто омическим сопротивлением обмотки и может достигать очень больших значений, пока не сработает защита блока питания. Если блок питания мощный и его защита срабатывает на токах 20-30 А, то сгорит провод обмотки двигателя. Как было указано в предыдущей статье максимальный ток двигателя этой модели шуруповерта 4 А, диаметр провода его обмотки около 0,5мм.

Ток 10 А это уже более чем в два раза выше допустимого, не говоря о токах 20-30 А.

Вывод тот же, нет смысла в блоках питания на 20-30 А для питания шуруповертов у которых двигатель рассчитан на максимальный ток 4А. Нельзя эксплуатировать шуруповерт нагружая его до остановки двигателя отключив трещетку.

Если двигатель у шуруповерта другой, большей мощности, на большие токи — то под него и нужно подбирать блок питания.

Материал статьи продублирован на видео:

Источник

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Триммер или газонокосилка

Оборудование для скашивания травы на участке стоит недешево. При необходимости его можно изготовить в домашних условиях, использовав старый шуруповерт. Кроме этого необходимо приготовить и такие материалы:

труба из пластика до 2 м длиной;
крепежные элементы;
заглушка;
двигатель от электрического шуруповерта мощностью 12 В и его аккумулятор;
провод;
переходник для трубы (40-50 мм);
кнопка;
ведро из пластика;
крокодилы (зажимы);
лезвие канцелярского ножа.

Рабочий процесс по созданию триммера или газонокосилки состоит из нескольких этапов. Для получения желаемого результата нужно соблюдать их последовательность:

Разобрать корпус шуруповерта, демонтировав его мотор.
Отметить на заглушке места для крепления и высверлить их дрелью.
Закрепить мотор к заглушке, прикрутив его 2-3 винтами.
Запаять выводы для двигателя.
Установить на посадочное место мотор. Провода, идущие от него, провести через пластиковую трубу.
Отметить на трубе место, где будет находиться кнопка включения при помощи маркера. Высверлить отверстие.
Присоединить провода к кнопке. Для быстрого включения устройства при помощи использования АКБ можно также припаять крокодилы.
Изготовить держатель для аккумулятора из переходника.
Установить накопитель, соединив его с переходником на трубе.
Из лезвий канцелярского ножа изготовить ножи для будущего оборудования.
Соединить вал двигателя и насадку при помощи зажима для клемм.
Защитный кожух можно выполнить из пластикового ведра, соединив его с нижним концом трубы.

Такое самодельное устройство можно применять для скашивания молодой растительности.

Ветрогенератор

Используя двигатель шуруповерта можно сконструировать небольшой ветрогенератор для дачи или приусадебного участка, и быть независимым от электроснабжения. А также он поможет при отключении электричества в сети.

Для создания ветрогенератора потребуется немного времени. Из шуруповерта вынимается роторная часть. Вал двигателя прикрепляется скобой к пластмассовой пластине. Присоединяем болтами к концевой шестеренке маховик и крепим на нем четыре лопасти, сделанные из ПХВ-трубы. Для корпуса можно использовать жестяную банку от чая, тщательно закупорив щели герметиком. Ветрогенератор готов обеспечивать электроэнергией, которая вам ничего не стоит.

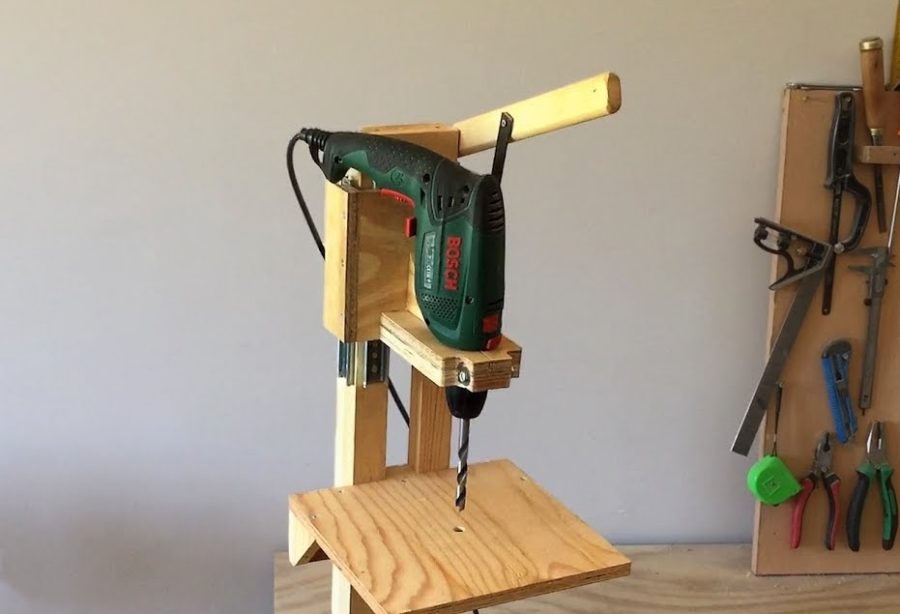

Настольный сверлильный станок

Не менее важным в домашней мастерской является сверлильный станок. Для его самостоятельного выполнения также отлично подойдет старый шуруповерт.

Для начала следует разобрать инструмент, демонтировав из него двигатель, редуктор и патрон. Закрепить головку будущего станка можно при помощи хомутов, выполненных из текстолита. Во избежание появления перекосов хомуты рекомендуется обрабатывать одновременно. Ограничительные стойки изготавливаются из втулок с резьбой, расположенной во внутренней части. Втулки должны быть одинакового размера.

После этого следует приступить к выполнению из капролона 2 бобышек. В их центральной части высверливается отверстие. В результате получаются 2 эксцентричные втулки.

На прутке установить хомут и регулируется люфт. Для этого используется эксцентрик. Обеспечить возможность возращения сверлильной головки в начальное положение деревянный рычаг крепится на металлическом прутке с пружиной.

Подача электрического тока осуществляется посредством использования трансформатора, мощность которого не превышает 150 Вт. Теперь остается установить конденсатор с диодным мостом и головку для сверления на станине. Токарный станок готов к работе.

Переходник для торцевых головок своими руками

Если вам часто приходится иметь дело с торцевыми головками, то из старой биты от шуруповёрта можно сделать неплохой переходник на 1/4 дюйма. Все что потребуется, так это срезать угловой шлифмашиной шестигранный хвостовик на бите.

Также, чтобы переходник заработал, на старой бите необходимо будет сточить две противоположные грани. Используя накидной ключ, самодельный переходник и торцевые головки, получится довольно таки эффективный инструмент, которым можно будет подлезть в самые труднодоступные места.

В общем, как видно, не стоит спешить избавляться от старых бит для шуруповёрта. Вообще, лично я, ничего не выкидываю. Поэтому заметил одну особенность, которая связана с тем, что со временем оставленная вещь обязательно пригодится в деле.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

отсоедините аккумуляторный блок от корпуса аппарата;
открутите весь крепеж, удерживающий 2 половинки устройства вместе;

снимите верхнюю часть корпуса;
выньте все содержимое из корпуса аппарата;

аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
извлеките переключатель скоростей;
разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Расшифровка характеристик шуруповерта

Всем привет и с вами снова канал «Мой инструмент» , сегодня будем расшифровывать характеристики шуруповертов. Статья будет полезна для новичков, прекрасных дам желающих купить своему принцу подарок и людей кто просто не понимает , что дадут ему те или иные характеристики. Для примера возьмем шуруповерт AEG BS 18G2 LI-152C 433950

и его характеристики.

Не буду приходиться по всем характеристика. Возьму только самые необходимые. Поехали!

1. Наличие реверса — это характеристика присутствует у всех шуруповертов. Реверс это обратное вращение. Он позволяет шуруповерту не только закручивать , но и ВЫКРУЧИВАТЬ саморез.

2. Время заряда(ч / час/ мин) — среднее время за которое аккумулятор зарядится с 0 до 100%

3. Max диаметр сверление (металл или дерево) — указывает какой максимальный диаметр может просверлить шуруповерт в том или ином материале при имеющихся характеристиках

4. Емкость аккумулятора (А*ч) — глубоко углубляться не будем. Простыми словами это на сколько долго хватит аккумулятора. При правильном расчете надо находить мощность аккумулятор и мощность расходуемую двигателем шурика. Чем больше А*ч , тем лучше.

5. Тип патрона — в быстрозажимной патрон можно использовать биты . сверло и любую круглую остнастку. В HEX патрон , можно вставить только шестигранные биты либо сверло со специальным концевиком HEX (шестигранник). Чаще всего подходит именно быстрозажимной.

6. Тип двигателя. Щеточный более бюджетный вариант, но щетки имеют свой ресурс их меняют в сервисе , либо существует система быстрой смены щеток, которая присутствует на большинстве новых моделей. Безщеточный стоит в несколько раз дороже , но он мощнее , не нуждается в смене щеток и эффективнее расходует аккумулятор.

7. Тип. Сетевой или аккумуляторный. будет работать от розетки 220в или от аккумуляторов

8. Частота вращения шпинделя, об/мин указывает кол-во оборотов патрона на 1 и 2 скорости. 9. Max крутящий момент , Нм — основная характеристика , условно саморез какой длинны вы сможете закрутить. Чем больше эта характеристика , тем лучше. Примерные сведения: 5-20 для дома и не более , 20-40 , для дома и мелкого строительства , 40-70 для опытного строительства , >70 применяются либо для бурения льда на рыбалке , либо в крупном строительстве.

10. Размер зажимаемой оснастки, мм — минимальный и максимальный диаметр сверла , который вы можете использовать.

11. Наличие удара — ударные шуруповерты могут(иногда) просверлить с помощью сверел по бетону КРАСНЫЙ кирпич. На бетонную стену не надейтесь. Так же говорят проще открутить присохшие гайки. за 10 лет опыта ни разу не нуждался в ударном шурике.

12. Напряжение аккумулятора. 12 , 14 , 18 , 36В . Чем больше это значение , тем дольше вы сможете с ним работать и тем мощнее будет шуруповерт.

Спасибо всем за внимание! Задавайте интересующие вас опросы в комментарии , а я постараюсь сделать на эту тему статью или ответить вам. Ставьте палец вверх и подписывайтесь на канал! До новых встреч!

Ваше мнение очень важно для меня и моего канала!

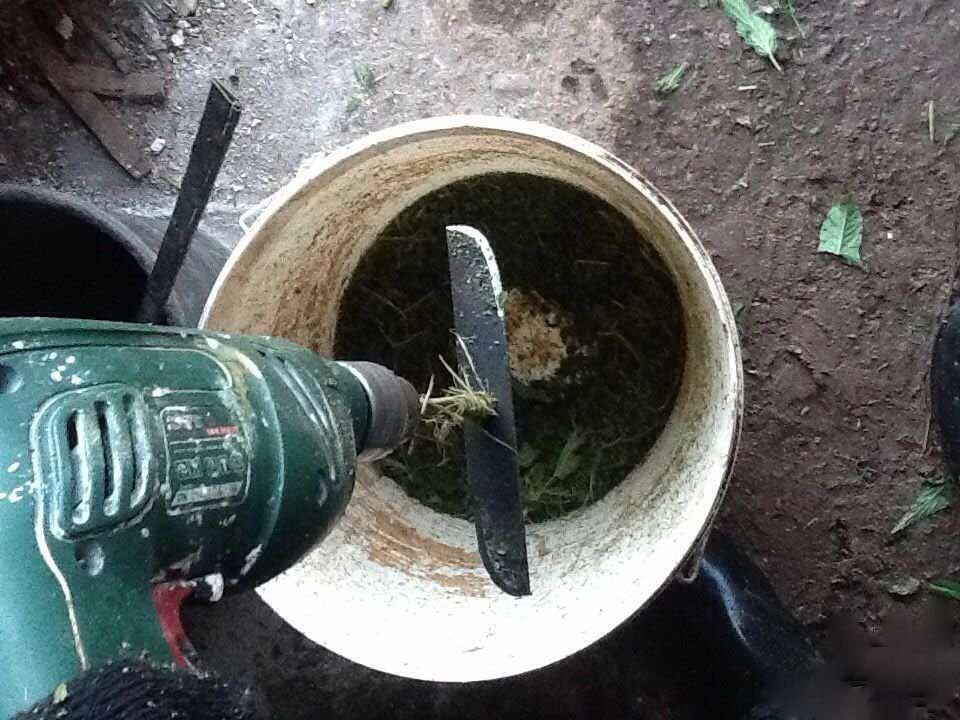

Садовый измельчитель

На базе электрического шуруповерта можно изготовить измельчитель садовых веток (диаметром не более 1 см) или травы. Мощность шуруповерта не должна превышать 0,5 кВт.

При работе рекомендуется соблюдать такую последовательность операций:

Подготовить емкость, в которой будет находиться трава или ветки, подлежащие измельчению. Это может быть выварка или большое ведро.
В центральной части дна емкости высверлить отверстие, в которое будет вставляться вал для фиксации режущих элементов измельчителя.
Для установки емкости и удобной работы ее можно установить на краю стола либо изготовить для этого каркас из деревянных реек.
Установить на валу режущие элементы, прикрепив их болтами. Для этого лучше подойдут полотна для ножовки, установленные заточкой вниз.
В нижней части каркаса установить шуруповерт с установленными ножами.
Припаять кнопку для включения агрегата.
В нижней части стенки емкости прорезать отверстие (10Х20 см). В него вставить металлический или пластиковый рукав, через который будет выводиться измельченное сырье.

Устройство готово к работе. Для обеспечения эффективной работы ветки рекомендуется предварительно поломать на небольшие части.

Идеи самодельной техники из шуруповерта

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели. Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

садовый измельчитель травы и веток;
триммер (электрокосу);
походный ручной генератор;
гравер (мини-дрель, дремель, бормашинку);
ветрогенератор;
газонокосилку;
болгарку;
мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
инструмент для вязки арматуры;
привод открывания ворот;
средства передвижения для детей: квадрацикл, велосипед, самокат;
небольшой ледобур, ямобур, строительный либо кухонный миксер.

Мощную модель ударного типа также можно преобразовать в трамбовку для бетона с помощью специальной насадки.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Сборка ручного походного электрогенератора и самодельного ветрогенератора

Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.

С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.

Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:

аккуратно выпаивают электронную плату;
ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;
изготавливают удобную ручку с рукояткой;
конец без рукоятки закрепляют в патроне.

Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.

Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.

Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:

разбирают шурупогайковерт;
достают электромотор, отсоединив его контакты;
снимают патрон с редуктором (роторную часть);
в патрон вставляют вал электромотора, зажимая его;
к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;
зажим с хомутом одевают на вал между патроном и шестеренкой;
вырезают из фанеры или тонкого металла прямоугольную основу;
с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;
делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;
делают лопасти, присоединяя их к круглой пластине агрегата;
изготавливают флюгер;
на один из его концов монтируют собранный генератор;
подсоединяют проводки к выходам мотора;
проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.

Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.
