↑ Высококачественный регулятор тембра
В высококачественной аппаратуре нашел применение пассивный регулятор нижних и верхних частот, показанный на рис. 4 .
Рис. 4. Высококачественный пассивный регулятор тембра
Здесь элементы R1 – R3, C1, C2 образуют пассивный частотно – зависимый корректор нижних частот; R5 – R7, C3, C4 – корректор верхних частот. Включенный между регуляторами резистор R4 является развязкой, уменьшающей влияние регуляторов друг на друга. Конденсатор C0 служит для развязки по постоянному току.
Для расчета регулятора тембра, приведенного на рис. 4, мною подготовлен файл в табличном процессоре Microsoft Excel. На рис. 5 показан скриншот рабочего листа таблицы (без прилагаемого здесь же графического материала). В ячейки, закрашенные светло – синим цветом заносятся исходные данные, в ячейках таблицы, залитых оранжевым цветом, размещены результаты расчета. В начале расчета выберем величины сопротивлений переменных резисторов R2 и R7 в килоомах, далее заносим диапазон регулировок нижних и верхних частот в децибелах. Как только запишем в оставшиеся три ячейки светло – синего цвета частоты fнр, fвр и fн, сразу увидим результаты расчета всех остальных элементов регулятора. Останется только привести их к ближайшим значениям из выбранного стандартного ряда Е24 или Е48.
Рис. 5. Расчет регулятора тембра с помощью электронной таблицы Microsoft ExcelКонтрольный пример №1 . Рассчитаем с помощью электронной таблицы пассивный регулятор тембра с пределами регулирования АЧХ ±20 дБ, рис. 11.2.3 . Исходные данные: R2=R7=100 кОм, fнр=50 Гц, fвр=10000 Гц. Получаем: R1=R5=10 кОм, R3=R6=1 кОм, R4=10 кОм, C1=0,032 мкФ, C2=0,318 мкФ, C3=0,0159 мкФ, C4=0,159 мкФ, C0=0,16 мкФ. Округляем до ближайшего номинала: R1=R5=10 кОм, R3=R6=1 кОм, R4=10 кОм, C1=0,033 мкФ, C2=0,33 мкФ, C3=0,015 мкФ, C4=0,15 мкФ, C0=0,15 мкФ.
Активный регулятор громкости.
Регулятор громкости также реализован по идее Питера Баксандалла, что во-первых позволило получить сверхнизкий уровень шума (особенно на малых громкостях), а во-вторых получить логарифмическую характеристику регулирования при использовании потенциометров с линейной зависимостью сопротивления от угла поворота. Максимальное усиление составляет +16 дБ, при этом точка 0 дБ получается в среднем положении потенциометра.
Четыре соединённых параллельно усилителя, как отмечалось выше, служат для снижения уровня шума на 6 дБ. Уровень собственных шумов такого регулятора составляет -101 дБ при максимальном усилении и -109 дБ при усилении 0 дБ. На практике регулятор громкости обычно устанавливается в положении -20 дБ, тогда уровень шума составит -115 дБ, который существенно ниже порога слышимости.
Чтобы вы могли оценить качество каждого каскада для них были приведены собственные уровни шумов. Результирующий уровень шума данного предусилителя, как нетрудно догадаться, будет несколько варьироваться в зависимости от положения потенциометров.
Симметричный выход реализован за счёт фазоинвертора на ОУ IC9A и имеет двойную амплитуду сигнала по сравнению с несимметричным. Впрочем, это нормально для профессиональной аудиотехники.

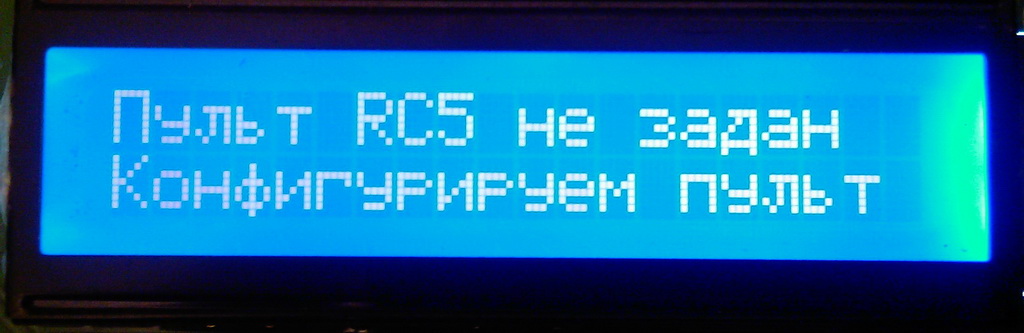

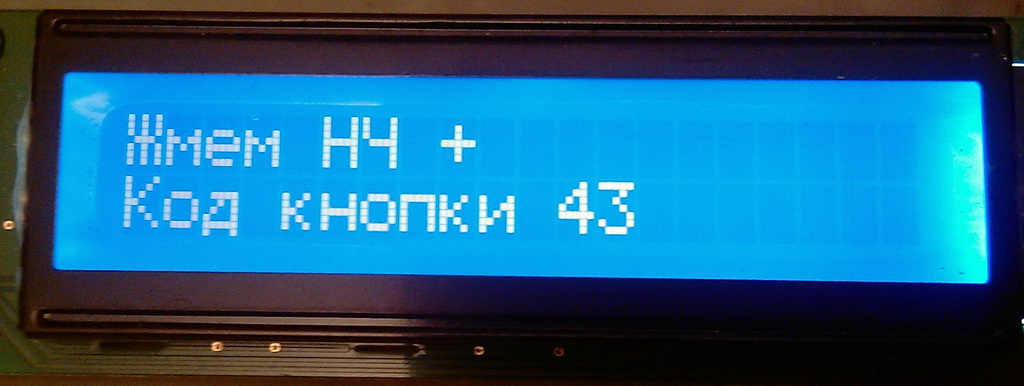

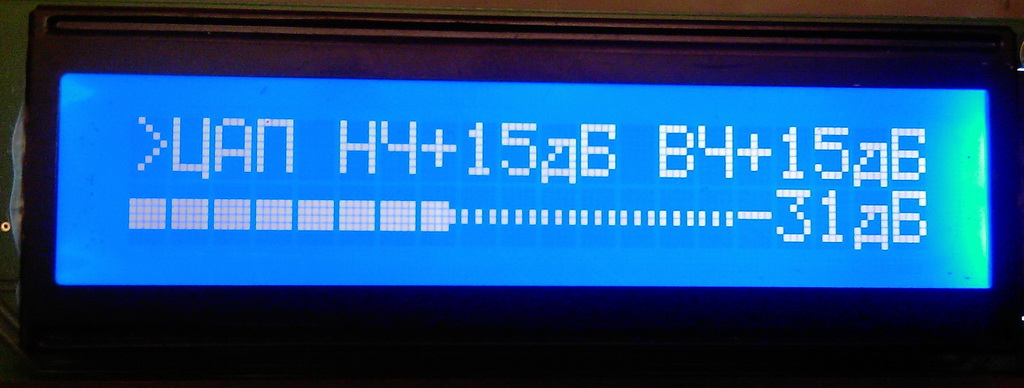

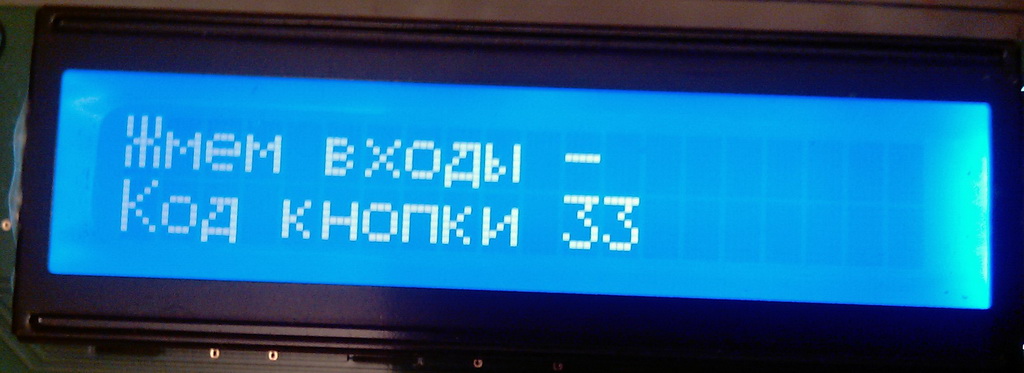

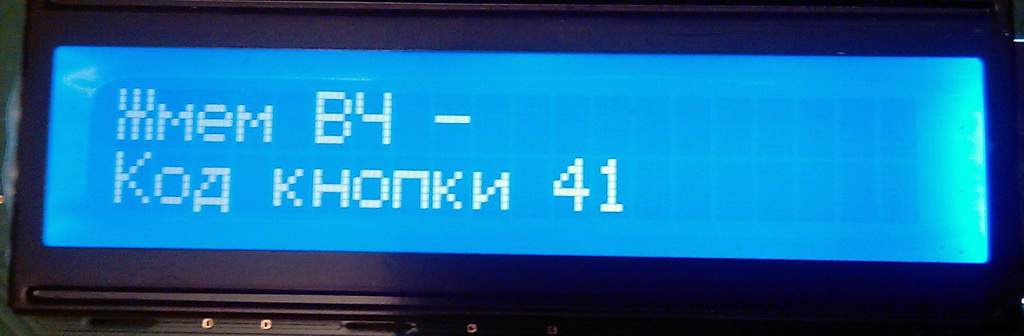

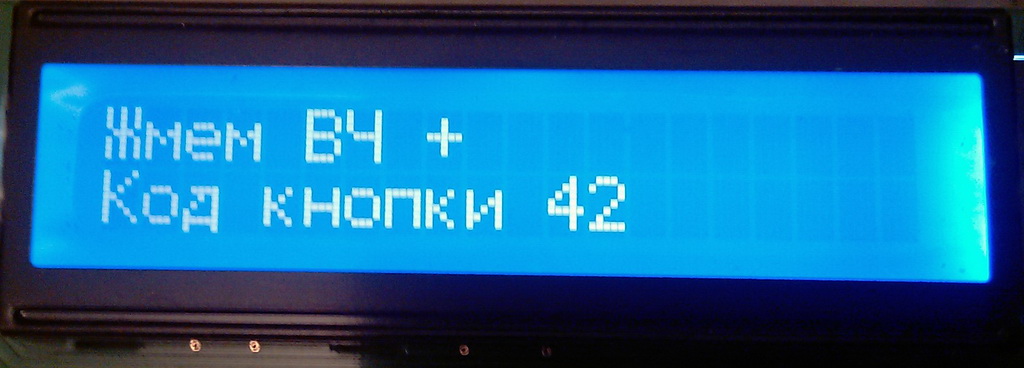

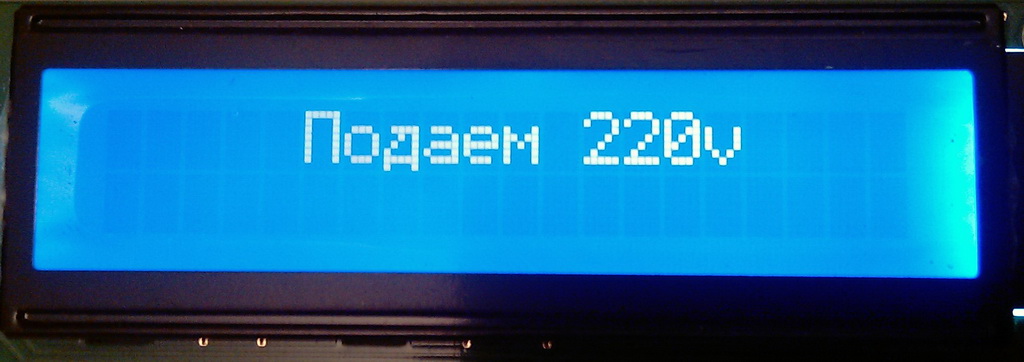

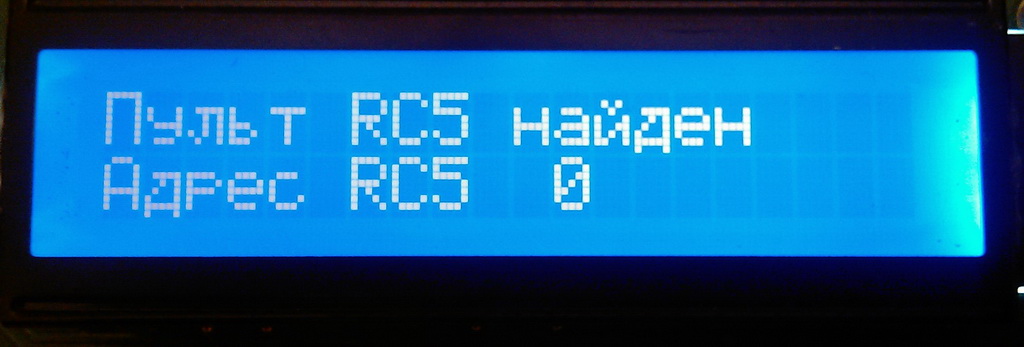

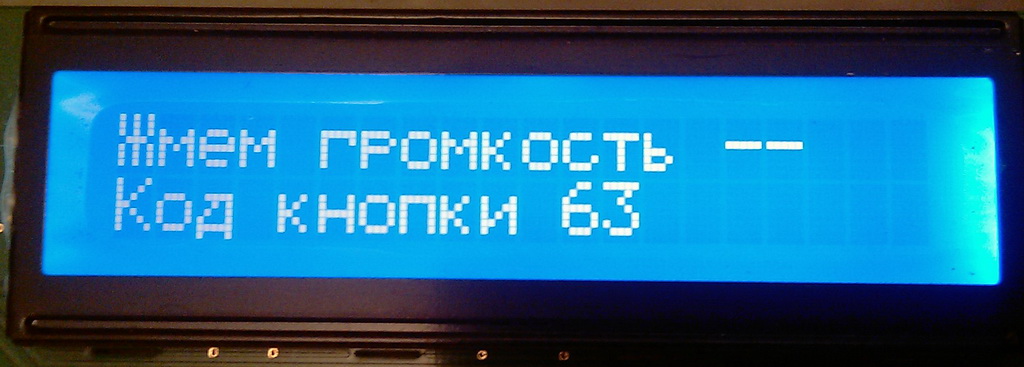

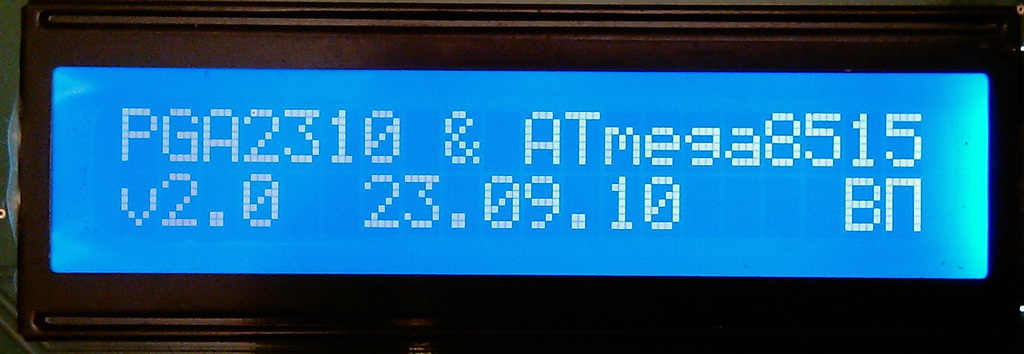

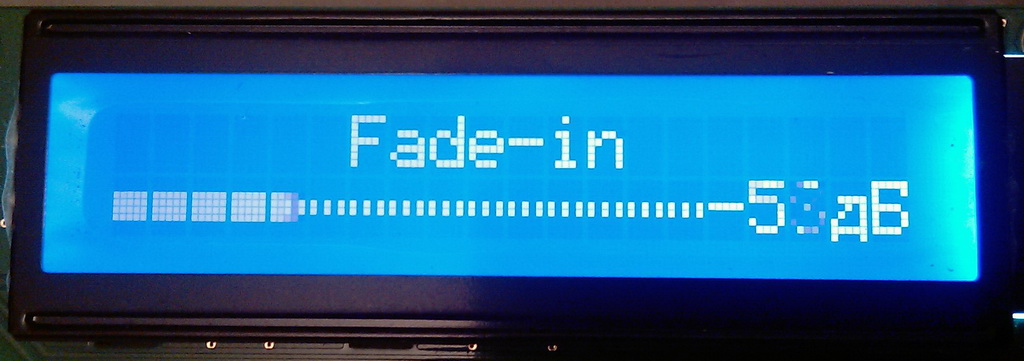

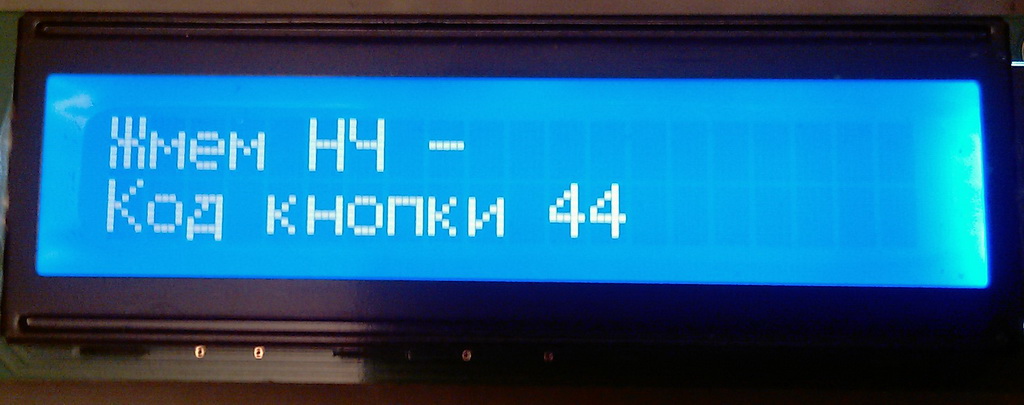

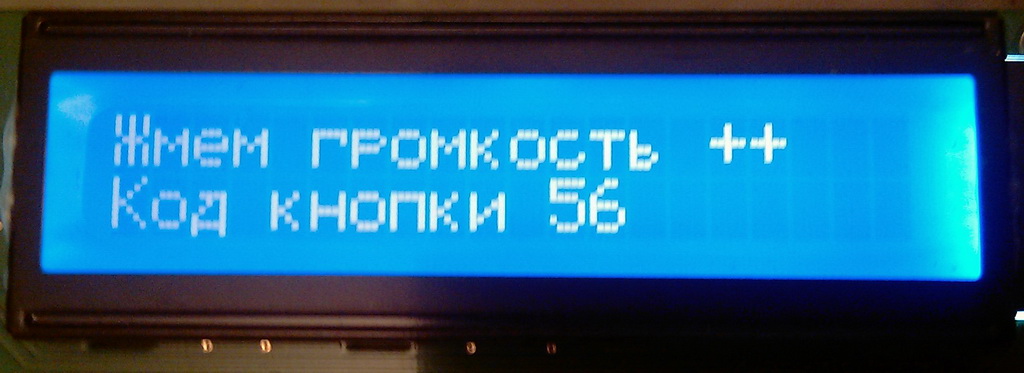

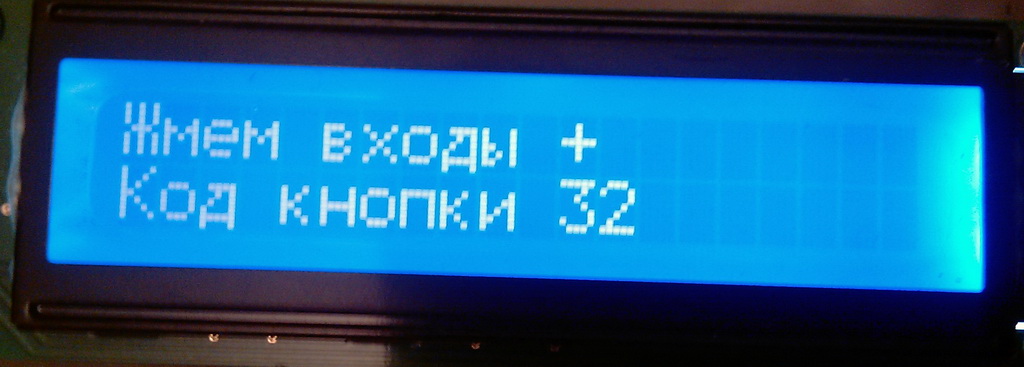

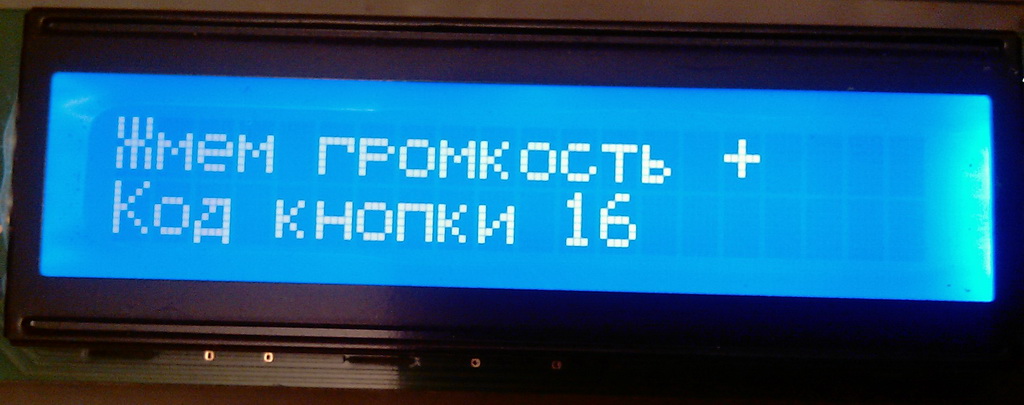

Как это работает

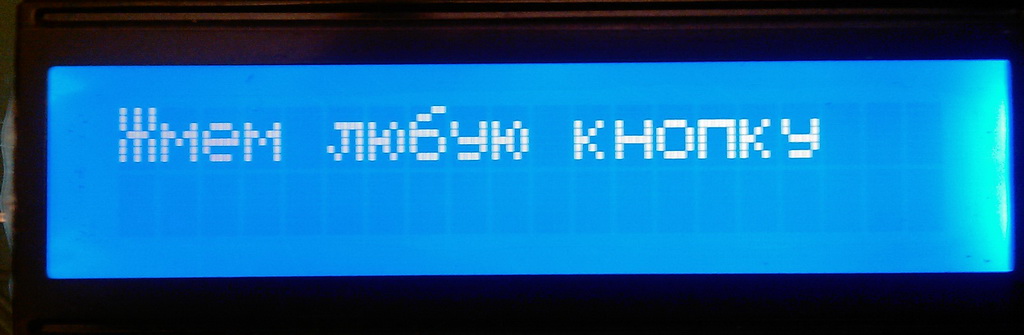

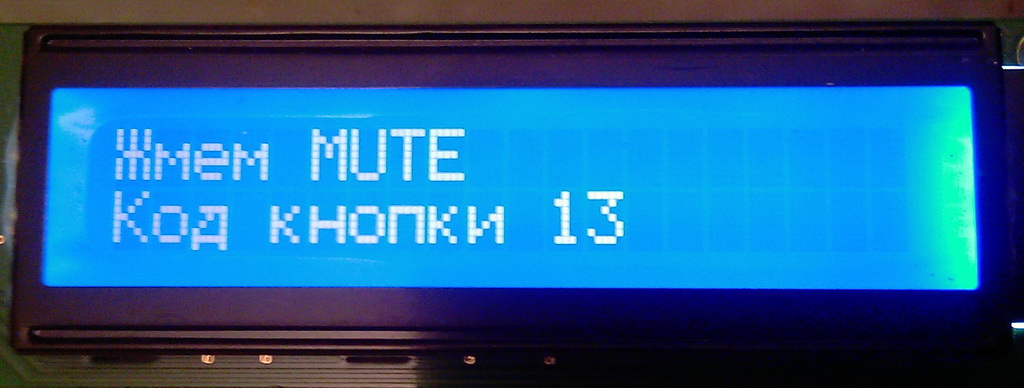

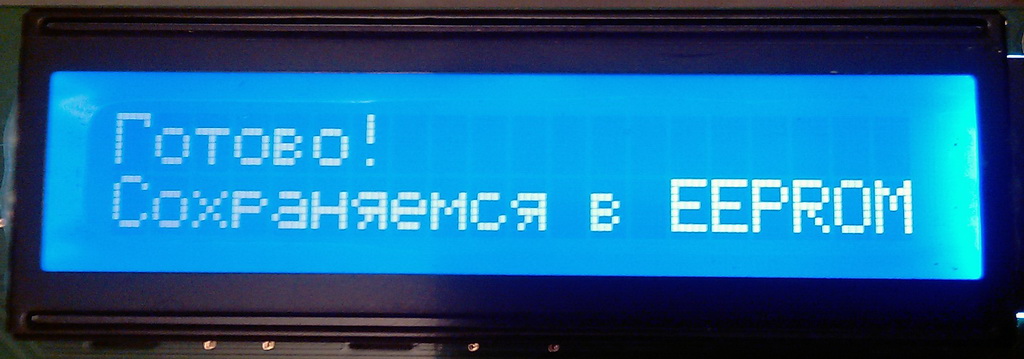

Берем МК (ATmega8515, DIP40), стираем весь если данная опция не предусмотрена интерфейсом програматора — стирать перед прошивкой. Прошиваем МК. Шьем два файла — *.eep в EEPROM и *.hex во флэш. Фьюзы ставим на внешний кварц, частота кварца 16МГц, bodlevel 4.0v, EESAVE (чтобы не затиралась EEPROM при смене прошивки), Остальное можно не трогать. Вставляем МК в спаянное устройство. PGA2310 вставлять не надо и питание +/-15В подавать не надо, просто проверяем сначала только цифровую часть. Включаем (подаем+5В). Из EEPROM читается адрес кодовой страницы ИК пульта. Если в определенной ячейке EEPROM есть что-то отличное от FF, то конфигурирование ИК пульта пропускается и МК переходит к основной программе: читаются из EEPROM коды команд для кнопок на пульте, громкость, номер выбранного перед выключением входа. Далее, заставка с версией и датой прошивки. В это время работает мягкий старт. Далее, через 4сек. — вторая заставка «Подаем 220V», в это время щелкает реле мягкого старта, замыкает контактами гасящие сопротивления, и рабоатет задержка подключения колонок к выходу усилителя. Еще через 5сек. подключаются колонки, в основном цикле программы происходит выход PGA2310 из MUTE и далее выполняется Fade-in, после чего на выходе PGA2310 появляется сигнал. Он появляется сразу после начала Fade-in, и становится слышимым по мере поднятия уровня сигнала. На индикаторе отображается текущий уровень громкости в виде Bargraph (колбаска) и в «дБ» в нижней строке, в верхней строке отображается выбранный вход, состояние релейного переключателя по НЧ и по ВЧ. Если в течении определенного промежутка времени кнопки на пульте не нажимать — подсветка выключается (экомим однако, не энерго потребление конечно же, а ресурс подсветки. В моем индикаторе WH2002A он составляет 10000 часов). Если после подачи питания в определенной ячейке EEPROM считано FF в качестве адреса кодовой страницы команд ИК пульта, то программа переходит к конфигурированию ИК пульта. Что и зачем следует нажимать — отображается на экране. Надо просто выполнять то, что от вас требует программа и все будет ОК. Думаю, фото скажут все то остальное, о чем мне лень писать, да и понятнее станет что к чему.
Фьюзы ATmega8515 в PonyProg. Прочитаны из полностью рабочего устройства
Схема микрофонного усилителя на ОУ
Схема микрофонного усилителя представлена на рисунке. Два секрета, о которых было написано вначале статьи, — это согласование микрофона и микрофонного усилителя и схема самого операционного усилителя.
Согласование
Входное сопротивление этой схемы микрофонного предусилителя значительно ниже общепринятых стандартов. Из общей теории электротехники нам известно, что максимальная передача мощности между генератором и нагрузкой происходит при равенстве их сопротивлений. Вот и не будем это нарушать, обеспечив входное сопротивление микрофонного усилителя равным сопротивлению микрофона. При этом никаких переходных конденсаторов мы применять не будем, чтобы не вносить в девственно чистый сигнал асимметрию, фазовые сдвиги и дополнительные источники искажений.
Для избавления от всевозможных помех, в том числе и помех от мобильных телефонов, нам понадобится симметричное подключение микрофона, а значит, у микрофонного усилителя должен быть симметричный вход.
Дифференциальный усилитель, специально спроектированный для таких включений, — это обыкновенный операционный усилитель. Вход здесь симметричный дифференциальный с распределённым входным сопротивлением 600 ом. Резистор R2 3 ом особого значения не имеет, он стоит скорее для корректного изображения дифференциального усилителя.
Подключать можно любой ДИНАМИЧЕСКИЙ микрофон. Но чем качественнее, тем лучше. Обычно сопротивление такого микрофона от 200 до 600 ом, и для чистоты идеи Вы можете сделать сумму R1+R3 равной сопротивлению микрофона (при R1=R3).
Самое главное, что такое включение, благодаря демпфированию подвижной системы микрофона, устраняет окраску звука паразитными резонансами самого микрофона, позволяя получать чистый, ровный звук. Потом, при обработке вокала, можете делать со звуком всё, что угодно. Он податлив, с ним не надо воевать, устраняя всякие призвуки.
Кроме того, помехозащищённость низкоомного входа просто великолепна! Мне приходилось записывать без проблем вокал в комнате, где находилось одновременно более 20-ти мобильных телефонов!
Здесь следует обратить внимание на то, что согласование по-книжному — это как раз измерение параметров и шумов в первую очередь. Нас же шумы не волнуют никак
При использовании ОУ с показателями до 10nV/√Hz про шумы можно забыть. Шумы не мешали жить даже при использовании ОУ TL071, у которого шумы составляют 18nV/√Hz. В реальной работе шум помещения больше, и всё зависит от мастерства звукорежиссёра.
Зато TL071 очень даже хорошо звучит, в отличии от общепризнанной NE5534.
Схема операционного усилителя
Второй секрет этой конструкции — это схема самого операционного усилителя, оказывающая очень большое влияние на звучание.
В этом микрофонном усилителе используется микросхема OPA604.
Самый лучший звук — это когда о звуке не думаешь вовсе, думая лишь о голосе и о музыке. Вот это происходит с OPA604.
Она настолько прозрачна — что даже при самых диких уровнях компрессии никакие артефакты не вылезают.
А секрет, очевидно, в том, что OPA604 — ОДНОКАСКАДНЫЙ операционный усилитель, специально разработанный для профессиональных звуковых применений. (OPA604 PDF) Количество каскадов напрямую влияет на переходную характеристику и на звук в целом. Причём обратно пропорционально. Чем больше каскадов — тем лучше объективные характеристики, а звук хуже.
Осталось дополнить схему микрофонного усилителя регулятором коэффициента усиления, и снабдить весь усилитель нормальным чистым питанием.
Итак, регулятор усиления помещаем в цепь обратной связи. Такое включение позволяет сохранить нулевое выходное сопротивление микрофонного усилителя, благодаря чему практически устраняется влияние на звук соединительного кабеля от преампа до компьютера.
Для организации питания есть изумительный стабилизатор напряжения TL431. Абсолютно чистый, с дифференциальным сопротивлением около 0,2ом. Мне он очень нравится. С ним не бывает проблем. Поставил и забыл.
Вот и всё, схема готова.
Разъёмы я поставил — обыкновенные «джеки», хотя XLR на входе — правильнее.
Корпус — без особых требований. Благодаря симметричному входу, компактности монтажа и низкоомной обвязке, усилитель не нуждается в тщательном экранировании.
Осталось этот микрофонный усилитель спаять, включить и забыть о том, что когда-то была проблема получения качественного звука от микрофона в своей собственной домашней студии звукозаписи.

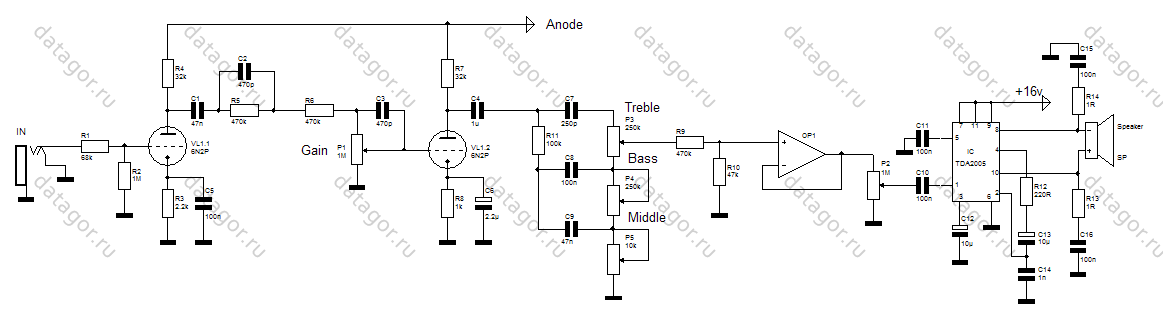

↑ Схема усилителя
Саму схему усилителя можно разделить на 3 части: предусилитель, буфер и усилитель мощности. Схему предусилителя я выбирал долго, ибо нужно было добиться хорошего качества минимальной ценой и энергопотреблением. Больших трансформаторов тоже не хотелось делать. Зато у меня валялись 2 советских ТАН-11 с четырьмя обмотками по 28 Вольт и двумя по 6 Вольт. Именно их я и решил использовать. Но анодное напряжение получалось небольшим. Выход был один — использовать известный предусилитель TOMATO. За несколько лет работы у меня дома, этот предусилитель ни разу не подвел, и оказался очень неприхотливым и качественным, при своей простоте. Вопрос о буфере не вставал, использовал стандартный ход на операционном усилителе TL072, включенном с К.У. = 1. Темброблок решил делать фендеровским, уж очень он мне нравится.
В качестве УМЗЧ использовал TDA2005, включенную в мостовом режиме.
Вот что получилось в итоге:
↑ Использованные детали
В предусилителе использованы конденсаторы с рабочим напряжением 250 Вольт, в темброблоке и дальше по схеме 50 Вольт. Конденсаторы в катодах половинок лампы на 50 Вольт. Электролит на 2.2 мкф желательно использовать униполярный, еще лучше не электролит вообще
Усилительная часть
Основное усиление в схеме обеспечивается двумя сдвоенными операционными усилителями от Burr-Brown OPA2134 (IC1 и IC2).
Увеличение по клику
Аудиосигнал от выбранного источника поступает на вход первого операционного усилителя (IC1a). Простой фильтр нижних частот, сформированный резистором 1,2 кОм и конденсатором 56 пФ, ослабляет радиочастоты на входе ОУ. Здесь можно использовать относительно большое значение резистора, благодаря чрезвычайно высокому (10 ТераОм) входному сопротивлению OPA2134 (входная цепь реализована на полевых транзисторах).
Усиление напряжения этого каскада составляет около 3,3 (10,5 дБ) и определяется номиналами резисторов в цепи обратной связи (4,7 кОм и 2 кОм).
Резистор 4,7 кОм совместно с конденсатором 220 пФ образуют цепь частотной коррекции для повышения устойчивости усилителя во всём диапазоне частот.
Сигнал с выхода IC1a (вывод ОУ 1) поступает через неполярный конденсатор ёмкостью 22 мкФ на регулятор громкости. Им служит переменный резистор номиналом 10 кОм.
С выхода (движка) регулятора громкости сигнал, также через неполярный конденсатор, поступает на вход второго каскада (IC1b). Благодаря применению конденсаторов устраняются неприятные шорохи и трески при регулировании громкости.
Второй операционный усилитель используется в качестве буфера с единичным усилением, что позволяет усилителю стабильно работать с любой низкоомной нагрузкой, независимо от уровня громкости.
Выход ОУ подключён к выходным разъёмам через неполярный конденсатор, резистор номиналом 100 Ом и ферритовую “бусинку”. Это позволяет сделать выход усилителя нечувствительным к ёмкости межблочного кабеля, входному импедансу усилителя мощности и защищает от радиопомех, которые через цепи обратной связи могут проникнуть на вход усилителя.
