Содержание

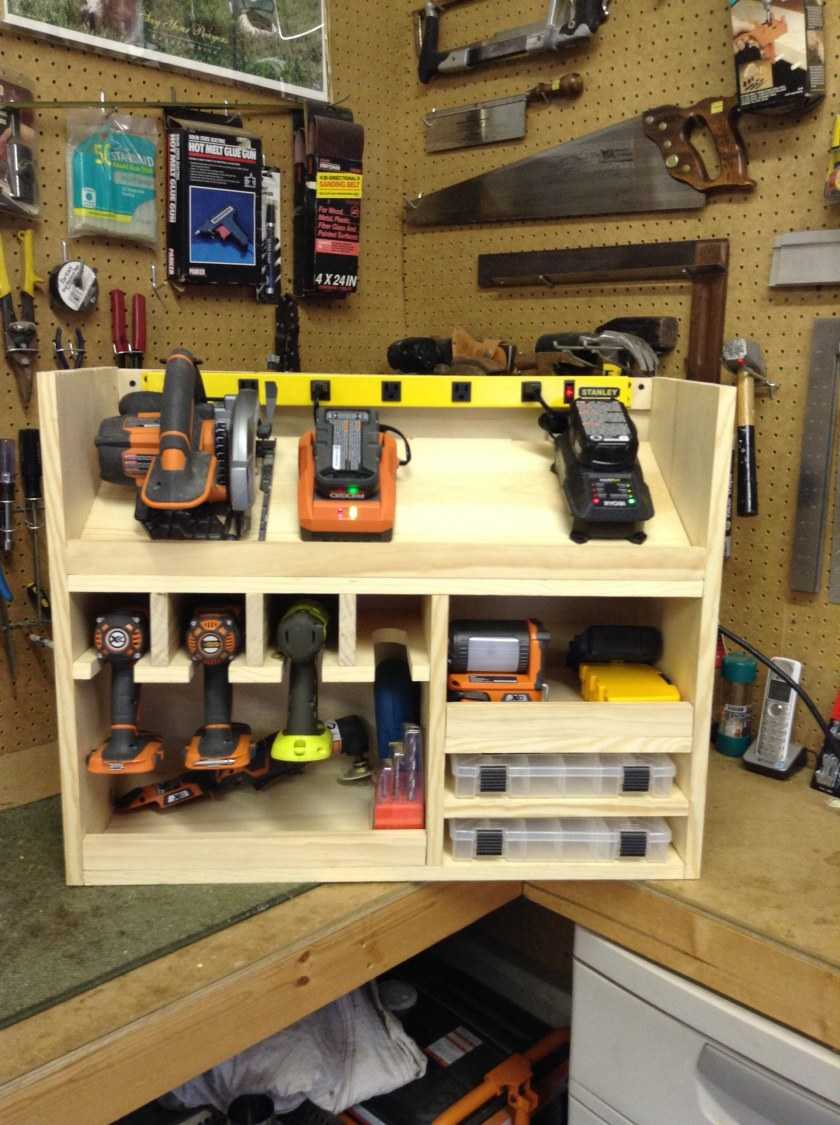

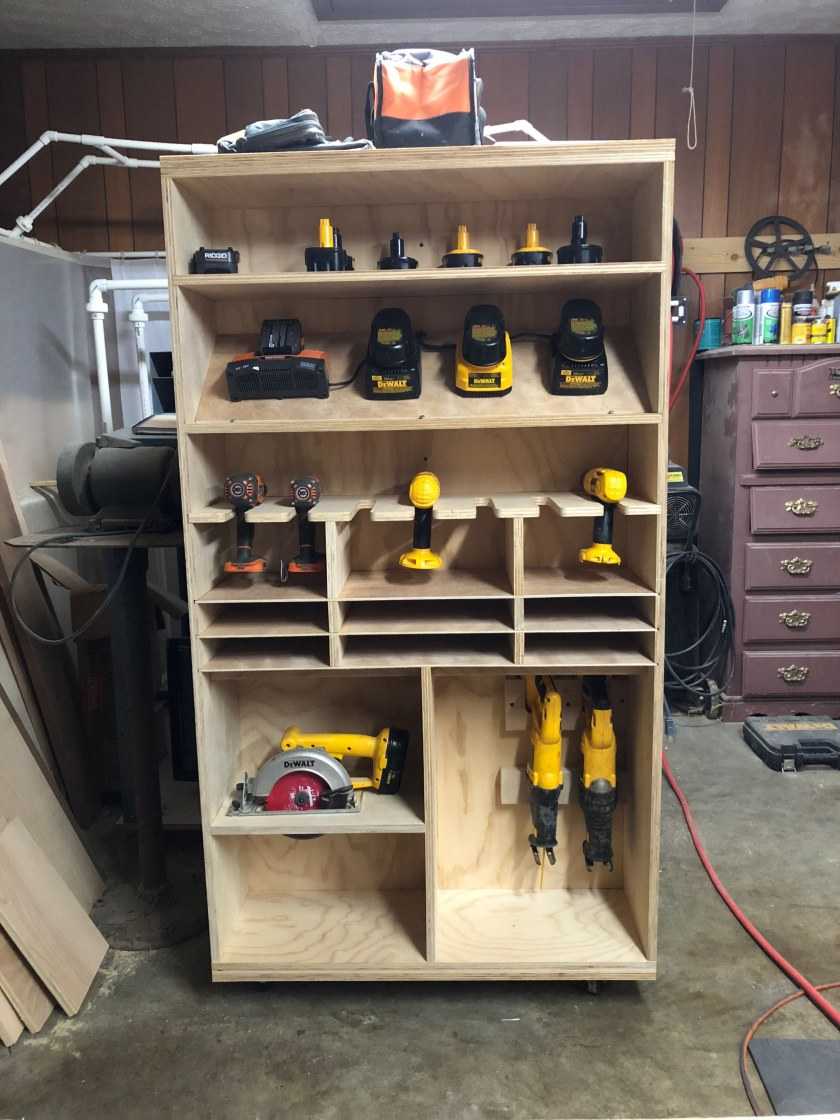

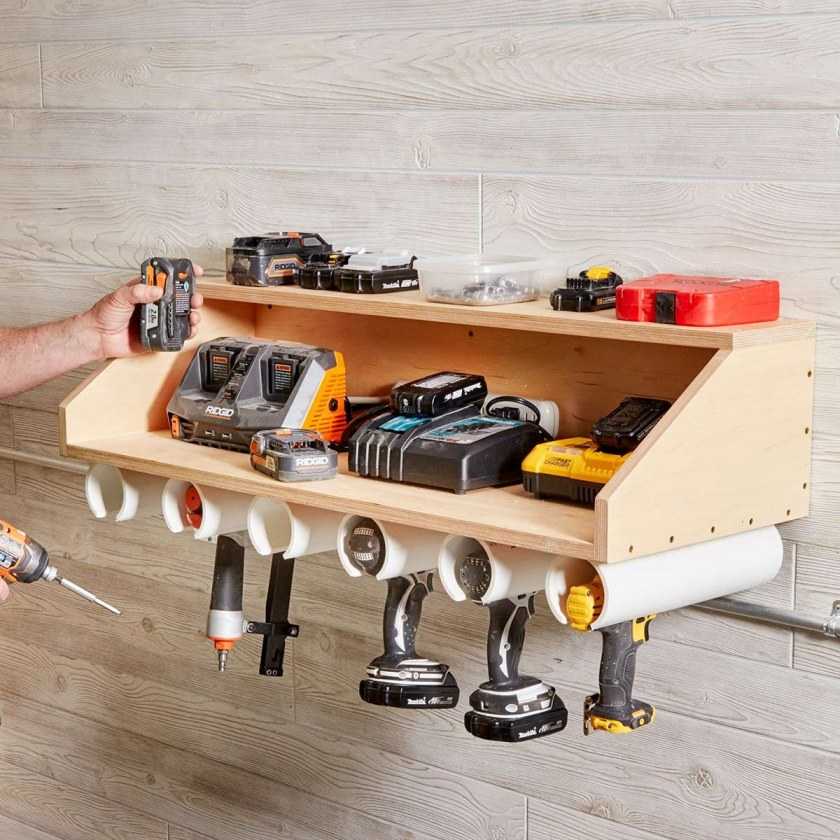

Полки для инструмента и материалов
Обустройство домашней мастерской начинается с установки практичных полок для инструмента своими руками. Они могут изготавливаться из металла или дерева, а также иметь комбинированную конструкцию – металлический каркас с полками из дерева, фанеры, ДСП, пластика и т.д.
Выделяются такие основные конструкции:

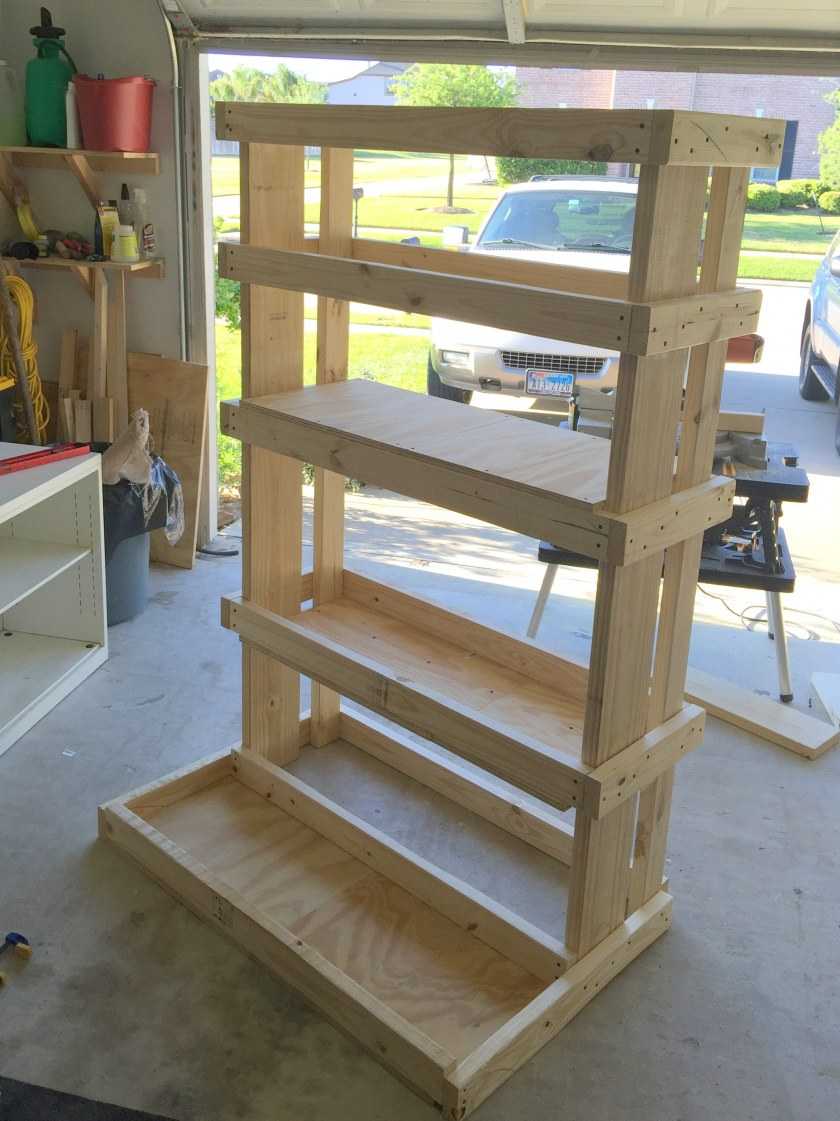

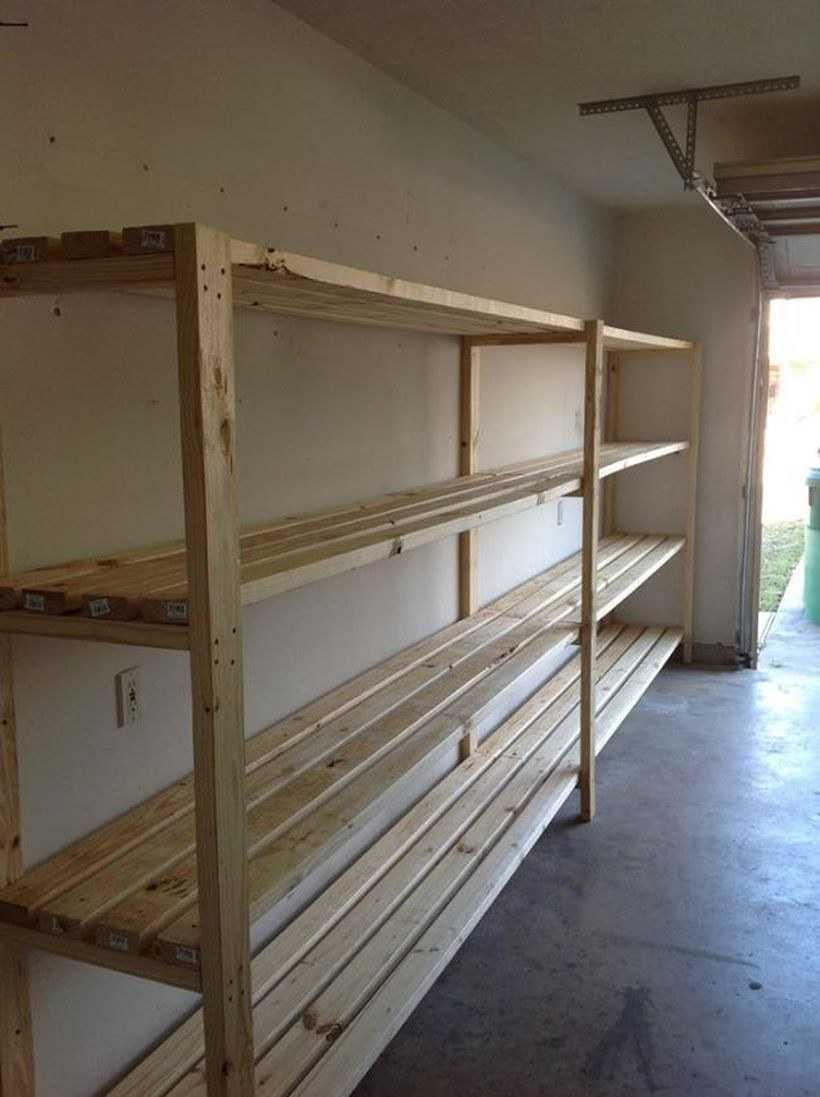

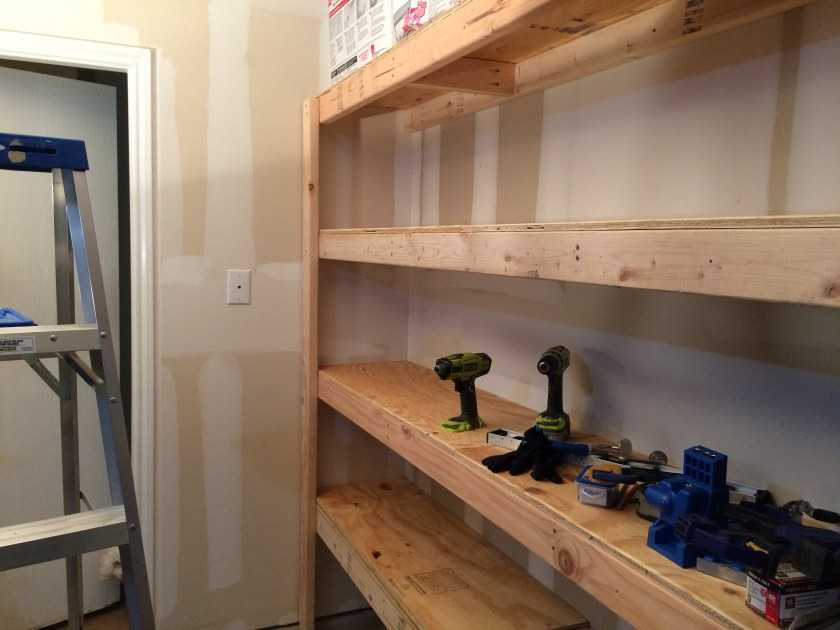

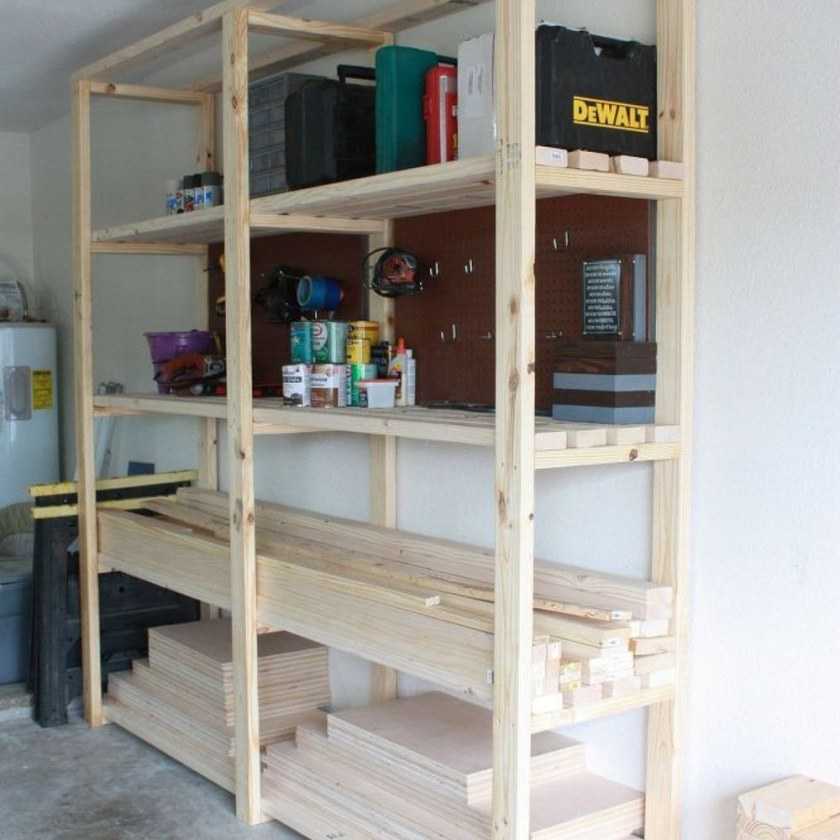

- Стеллажи в виде каркаса и полок, расположенных на разной высоте.
- Полки, закрепленные на стене. Они могут устанавливаться на кронштейнах или крепиться дюбелями непосредственно к стеновой поверхности.
- Подвесные полки с потолочным креплением.

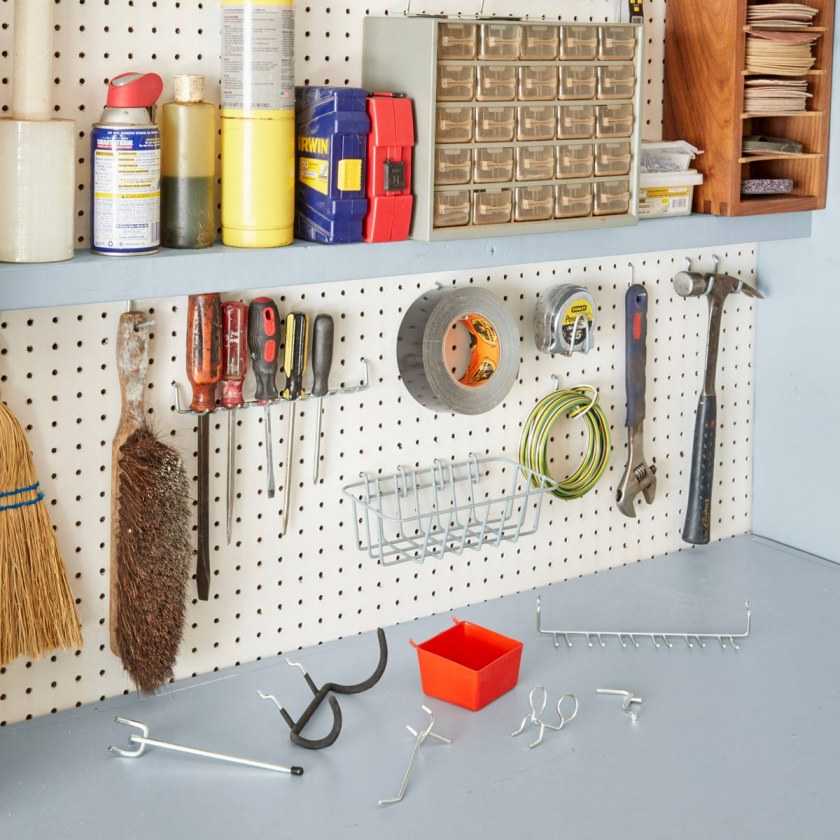

Рекомендация. Удобны и практичны в домашней мастерской полки-щиты. На них можно устанавливать инструмент небольшого размера, который просматривается и легко извлекается.

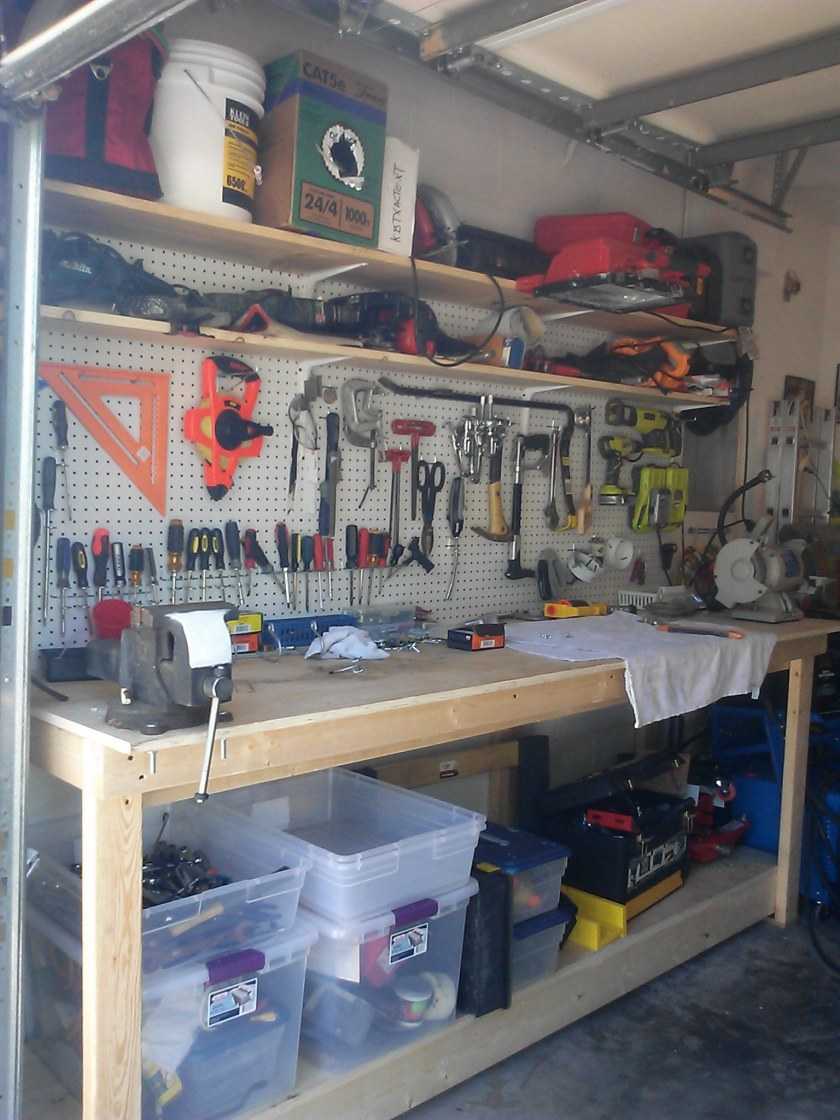

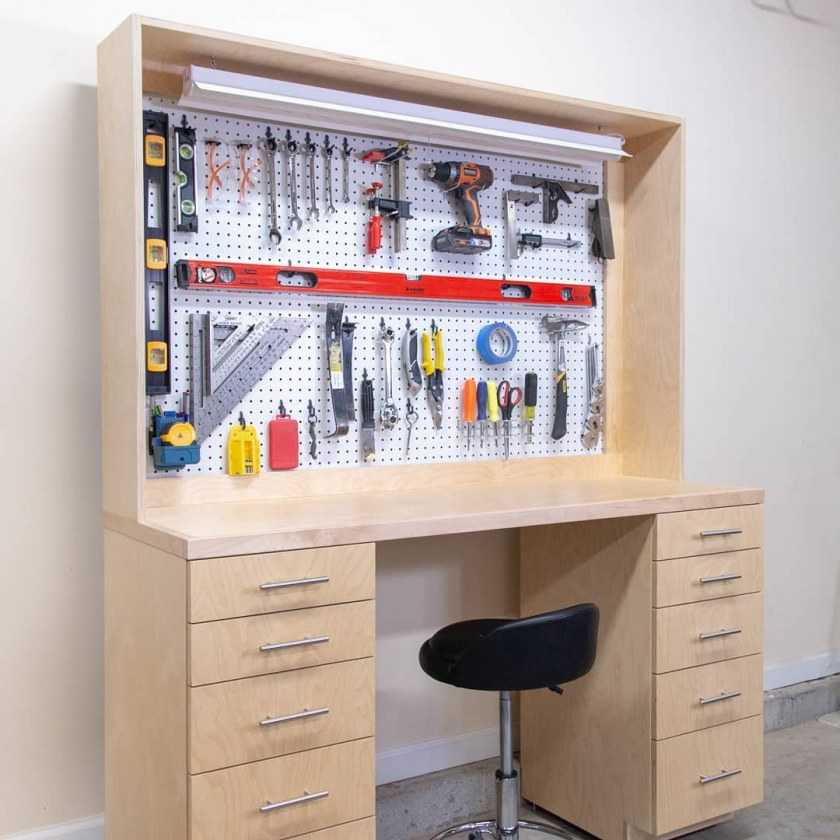

Практичные полки-щиты имеют такую конструкцию. Основу составляет щиток, вырезанный из фанеры толщиной 8-12 мм.
На нем монтируются крепления 3-х типов:
- рейка с прорезями для размещения инструмента с ручкой в вертикальном положении (молоток, отвертки, стамески и т.п.);
- полки с бортиком для установки коробочек с мелким инструментом (сверла, метчики, плашки и т.п.);
- крючки для подвешивания небольшого инструмента (нож, ножницы, измерительный инструмент и т.д.).
Такая полка-щит закрепляется на стене с помощью дюбелей.
Ударная отвёртка из стартера
Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:
- Из корпуса стартёра извлекают вал и втулку.
- Часть вала срезают, оставляя стержень со шлицами.
- На втулку одевают отрезок трубы, подходящего размера.
- К концу трубы приваривают обрезок болта равного диаметра.
- Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.
При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.
Самодельный циркулярный пильный станок
Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.
Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.
Пошаговая инструкция сборки станка
- К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
- Соответственно, в кожухе болгарки тоже делают два отверстия.
- Планки прикручивают болтами к кожуху.
- Делают станину станка из металлического листа с приваренными снизу опорными уголками.
- Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
- К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
- Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
- В вертикальном положении рычаг болгарки принимает устойчивое положение.
- В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
- Ручку электроинструмента переставляют на конец рычага.
- В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.
При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.
Самодельная лучковая пила
Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:
Инструменты
- дрель;
- пила-ножовка;
- стамеска;
- молоток;
- нож.
Материалы
- шнур;
- деревянная рейка 20 х 40 мм;
- шплинты – 2 шт.;
- черенок ø 10 мм;
- пильное полотно;
- морилка;
- лак по дереву.
Пошаговая инструкция по изготовлению лучковой пилы
- Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
- В боковых ручках стамеской делают пазы.
- На концах средника стамеской вырезают выступы под пазы.
- Средник соединяют с боковыми ручками.
- В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
- Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
- В нижних концах боковин делают пропилы – параллельно среднику.
- В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
- Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
- На верхних концах ручек вырезают круговые канавки.
- На концах двойного шнура делают петли, которые одевают на канавки.
- Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
- Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
- Древесину покрывают морилкой и двумя слоями лака.
- После высыхания лака пила готова к работе.
Особенности создания токарного станка по дереву
Самодельный токарный станок для работы с деревянными заготовками включает в себя следующие элементы:
Усталый. Он должен быть достаточно сильным. Лучше всего это делать из металлического профиля (трубы, уголка), но можно и из деревянного бруса
Важно надежно прикрепить каркас к полу мастерской и утяжелить конструкцию внизу.
Голова или патрон. Подобно этому элементу станка можно использовать головку от дрели большей мощности.
Задняя бабка
Для обеспечения продольной подачи заготовки лучше всего использовать стандартный заводской патрон с 3-4 кулачками.
Опора или опора для резака. Он должен обеспечивать надежное крепление и возможность перемещения к заготовке, что обеспечивается винтовой штангой.
Таблица инструментов. На станине должна быть сформирована рабочая поверхность, на которой можно расположить фрезы и другие инструменты.
Привод. Для создания крутящего момента используется электродвигатель со скоростью вращения 1500 об / мин и мощностью 250-400 Вт. Можно использовать мотор от стиральной машины. В качестве трансмиссии используется ременная передача, для которой на валах устанавливаются шкивы необходимого размера.
Резцы
Даже в самодельном токарном станке лучше использовать заводские фрезы, которые обеспечат более высокое качество. Однако при желании вы можете решить эту проблему самостоятельно. Самодельные резцы по дереву могут быть изготовлены из следующих материалов:
- Стальная арматура. Оптимальный вариант — квадратное сечение размером, близким к размеру заводского инструмента.
- Файл. Подбирается изношенный инструмент, но без существенных дефектов.
- Автомобильная рессора прямоугольного сечения (кв.
Подготовленные заготовки затачиваются. Полукруглая режущая кромка используется для черновых работ, а для чистовых работ требуется фреза с прямым лезвием. Кроме того, могут потребоваться профильные и проходные фрезы со специальной заточкой. Кроме того, режущая часть должна быть закалена. Для этого его нагревают, а затем погружают в моторное масло.
Источники
- https://HouseChief.ru/samodelnye-stanki-i-prisposobleniya-dlya-domashnejj-masterskojj.html
- https://remboo.ru/instrumenty/stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
- https://odstroy.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj-ispolzuem-certezi-i-delaem-svoimi-rukami/
- https://instanko.ru/instrumenty-i-materialy/stanki-svoimi-rukami.html
- https://sdelairukami.ru/samodelnye-stanki-dlya-domashnej-masterskoj/
- https://tpspribor.ru/oborudovanie/samodel-nye-stanki-i-prisposobleniya-dlya-domashney-masterskoy-2.html
- https://DomaVlad.ru/instrumenty/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
- https://USamodelkina.ru/mehanizmy/stanki/
- https://stroycollege12.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj/
- https://obrabotkametalla.info/derevo/domashnyaya-masterskaya-stanki-osnastka

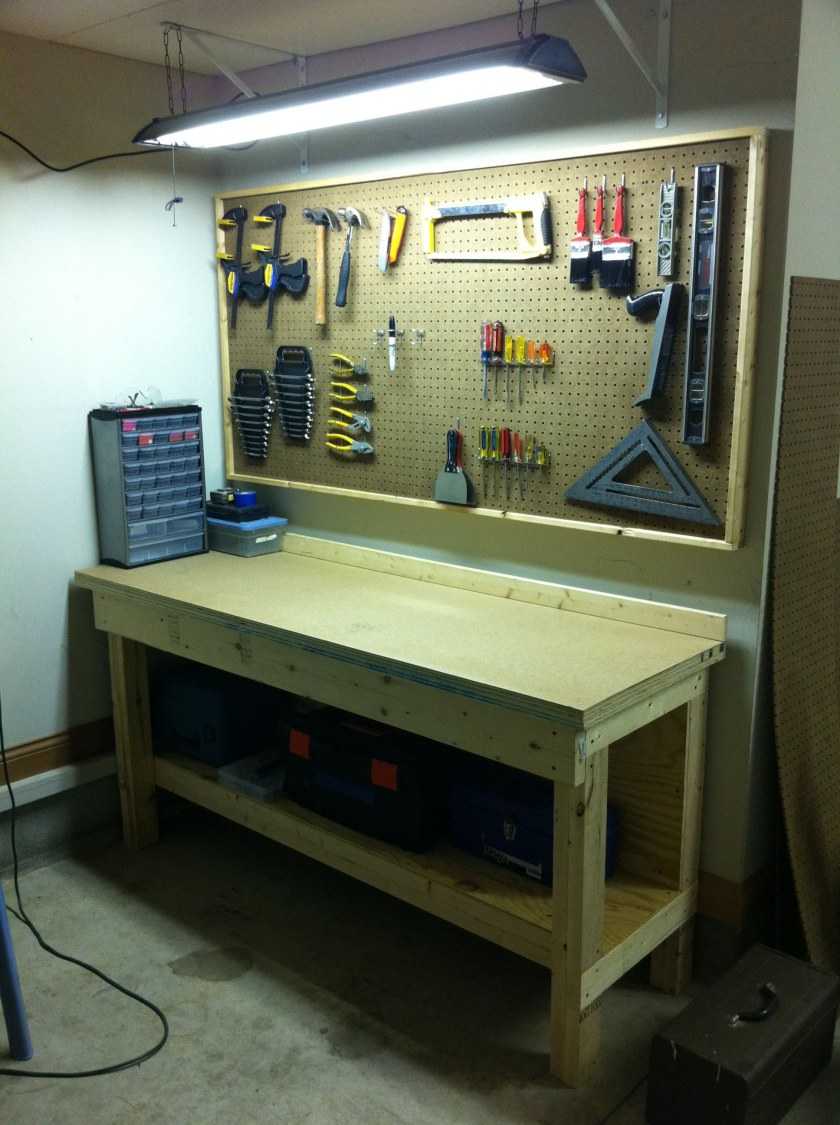

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры
Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

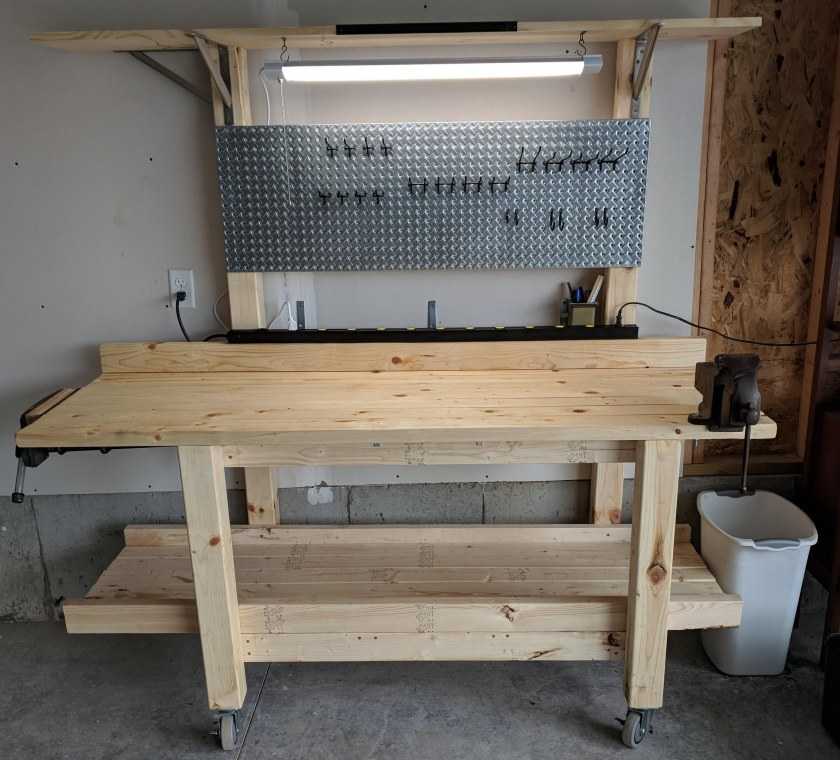

Пример столярного верстака
В комплектацию устройства входят:
- Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
- Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
- Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
- Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.
Покупной складной верстак для работы
Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.
Чертежи столярного верстака своими руками
Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.
Например, готовый чертеж складного верстака своими руками может выглядеть так:
Пример чертежа складного верстака
Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:
- рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
- какая рука рабочая: располагать тиски справа или слева;
- какие заготовки будут изготавливаться: выбор формы стола;
- какую площадь в помещении отводите для верстака.
Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:
Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак
Инструкция по сборке деревянного верстака своими руками
Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.
Работа по изготовлению будет включать несколько этапов:
Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:
Изготовление столярных тисков для верстака своими руками
Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:
- Опоры, где каждая приходится губкой для зажима.
- Двигающаяся зажимная губка.
- Направляющие из металла. По ним двигается губка.
- Ходовой винт, для перемещения элементов.
- Воротка. Необходима для вращения винта.
При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.
Инструкция по созданию верстальных тисков из профильной трубы:
А также посмотрите видео «тиски своими руками в домашних условиях»:
Чертежи слесарного верстака своими руками из металла
Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.
Вариант домашнего металлического верстака
Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.
Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:
Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски
Особенности создания токарного станка по дереву
Самодельный токарный станок для работы с деревянными заготовками включает следующие элементы:
Станина. Она должна обладать достаточной прочностью. Ее лучше изготовить из металлического профиля (труба, уголок), но можно и из деревянного бруса
Важно надежно закрепить каркас на полу мастерской и утяжелить конструкцию в нижней части.
Передняя бабка или зажимной шпиндель. В качестве этого элемента станка можно использовать головку от дрели повышенной мощности.
Задняя бабка
Для того, чтобы обеспечить продольную подачу заготовки, лучше использовать стандартный фабричный шпиндель с 3-4 кулачками.
Суппорт или упор для резцов. Он должен обеспечивать надежное закрепление и возможность перемещения в сторону заготовки, что обеспечивается винтовым стержнем.
Стол для инструмента. На станине следует сформировать рабочую поверхность, на которую можно разложить резцы и другой инструмент.
Привод. Для создания вращающего момента используется электродвигатель со скоростью вращения 1500 об/минуту мощностью 250-400 Вт. Можно применить двигатель от стиральной машины. В качестве трансмиссии используется ременная передача, для чего на валах устанавливаются шкивы нужного размера.
Резцы
Даже в самодельном токарном станке лучше использовать заводские резцы, которые обеспечат повышенное качество. Однако при желании можно обойтись и в этом вопросе своими силами. Самодельные резцы по дереву можно изготовить из следующих материалов:
- Стальная арматура. Наилучший вариант – квадратное сечение с размером, близким к размеру заводского инструмента.
- Напильники. Подбирается изношенный инструмент, но без значительных дефектов.
- Автомобильная рессора прямоугольного (квадратного) сечения.
Подготовленные заготовки резцов подвергаются заточке. Для черновых работ используются полукруглая режущая кромки, а при чистовой обработке нужен резец с прямым лезвием. Кроме того, могут потребоваться фасонные и проходные резцы со специфической заточкой. Далее, режущая часть требует закалки. Для этого она нагревается, а затем опускается в машинное масло.
Кровать-качалка
ФОТО: eurosamodelki.ruКровать-качалка
Для изготовления кровати надо разработать чертёж, заготовить материал и подготовить инструмент и рабочее место.
В качестве материала используется влагостойкая фанера с размером листа 1900×1650 мм при толщине от 20 мм и больше. Потребуется два листа. Поперечные планки в количестве шести штук изготавливаются из круглого бруса диаметром 30 мм и длиной 900 мм (это ширина между боковыми панелями кровати). Ещё нужно 12 фанерных планок длиной 940 мм и шириной 100 мм для формирования верхней поверхности кровати. Для тента и для лежака нужно подобрать водоотталкивающую ткань по вкусу.
Выпиливать боковые детали кровати удобней всего электролобзиком или другим специализированным электроинструментом. Торцы всех деталей после распиловки следует покрыть грунтом, акриловой краской или олифой. Это предотвратит разрушение фанеры.
При сборке кровати следует разметить места для установки поперечных брусков из расчёта два по нижнему контуру кровати, два на верхний контур и два по средней части. Крепить их нужно мощными саморезами диаметром 6 мм и более. Торцы брусков можно промазать клеем ПВА. После сборки каркаса нужно на средний контур уложить и закрепить фанерные планки. На них уже можно положить матрас. По верхнему контуру натягивается и закрепляется тент. Кровать-качалка готова к эксплуатации.
ФОТО: eurosamodelki.ruЧертёж кровати-качалки
Как сделать заточку сверла по металлу: приспособление своими руками
Вы можете сделать простой станок заточки сверла по металлу из обычных приспособлений. Для этого подойдет абразивный брусок.
В домашних условиях можно воспользоваться таким оборудованием:
электроточилом можно подточить сверло. При этом заточка выполняется с кромки
Используя точило необходимо обращать внимание на угол заточки, на фиксации сверла на оси вращения. Излишки металла следует убирать постепенно
В завершение кромкам придается форма конуса;
в качестве заточного станка своими руками применяется болгарка. Для заточки режущий инструмент крепится в тисках. Для этого подбирается угол крепления, а также монтируется диск.
Разновидности приспособлений для заточки сверла
Стоит учитывать, что болгарка монтируется на ровную поверхность. При этом диск должен располагаться книзу. Если шлифовальный прибор фиксируется ненадежно, то он может испортить сверло. Выполнять заточку болгаркой можно только для изделий, обладающих маленьким диаметром. С помощью шлифовального устройства не получается сделать доводку. Для подставки режущего инструмента используется кромка щитка.
Можно применить и насадку дрели, которую стоит оборудовать шлифовальным диском с наждачной бумагой. Чтобы шлифовать элементы дрелью необходимо отыскать две ровные поверхности.
Советы по обустройству гаража
Полезные лайфхаки для гаража помогут эргономично использовать доступное пространство. Есть несколько грамотных способов обустройства и оформления гаражного помещения:
Гараж, как правило, имеет прямоугольную форму, а автомобиль не занимает всё свободное пространство. Поэтому можно обустроить рабочую зону с верстаками, полочками и инструментарием. Для запчастей, инструментов и приборов стоит выделить отдельные зоны.
Если в гараже имеется отдельное помещение (щитовая, подсобка), его дверь можно переоборудовать в своеобразный стеллаж для хранения лёгких небольших принадлежностей.
В компактном помещении на стенах можно сделать металлические решётки, использующиеся для компактного хранения инструментов. На решётке с крючками также можно хранить садовый инвентарь и рабочую одежду.
Практически на любой поверхности можно установить крючки для хранения гаражных принадлежностей. Можно использовать готовые фабричные крюки, или сделать их самостоятельно.
Самая простая мышеловка в мире
Это название можно присвоить многим самодельным мышеловкам, изобретенными умельцами. Их объединяет одно – это гуманное обращение со зверьками, попавшими в ловушку. Устройство не убивает животное, а изолирует его. Несколько примеров, как сделать простую мышеловку:
Пластиковая воронка
Разрезают пластиковый 3 литровый баллон пополам. Отрезанную горловину переворачивают и вставляют её в нижнюю часть бутыли. На дно насыпают приманку (семечки, зерно и прочее).
Ловушку ставят вплотную предмету, по которому мышь могла бы взобраться. Грызун, провалившись в воронку, уже не может выбраться из бутыли.
Консоль
Конструкция представляет собой опрокидывающуюся площадку. Её делают из куска картона или пластика. Планку помещают на плоскости так, чтобы её половина повисала в воздухе.
На край консоли помещают приманку так, чтобы планка была на грани равновесия. Зверёк, дойдя до приманки, опрокидывает планку и падает вместе с ней в подставленное ведро.
Подвеска
На край стола кладут пустую пластиковую бутылку с приманкой на дне. К горлышку крепят шнур, проткнув пластик крючком из канцелярской скрепки. Другой конец шнура привязывают к какой-либо опоре.
Мышь, привлечённая запахом пищи, проникает в ёмкость. Бутылка опрокидывается под тяжестью грызуна и повисает на шнуре.

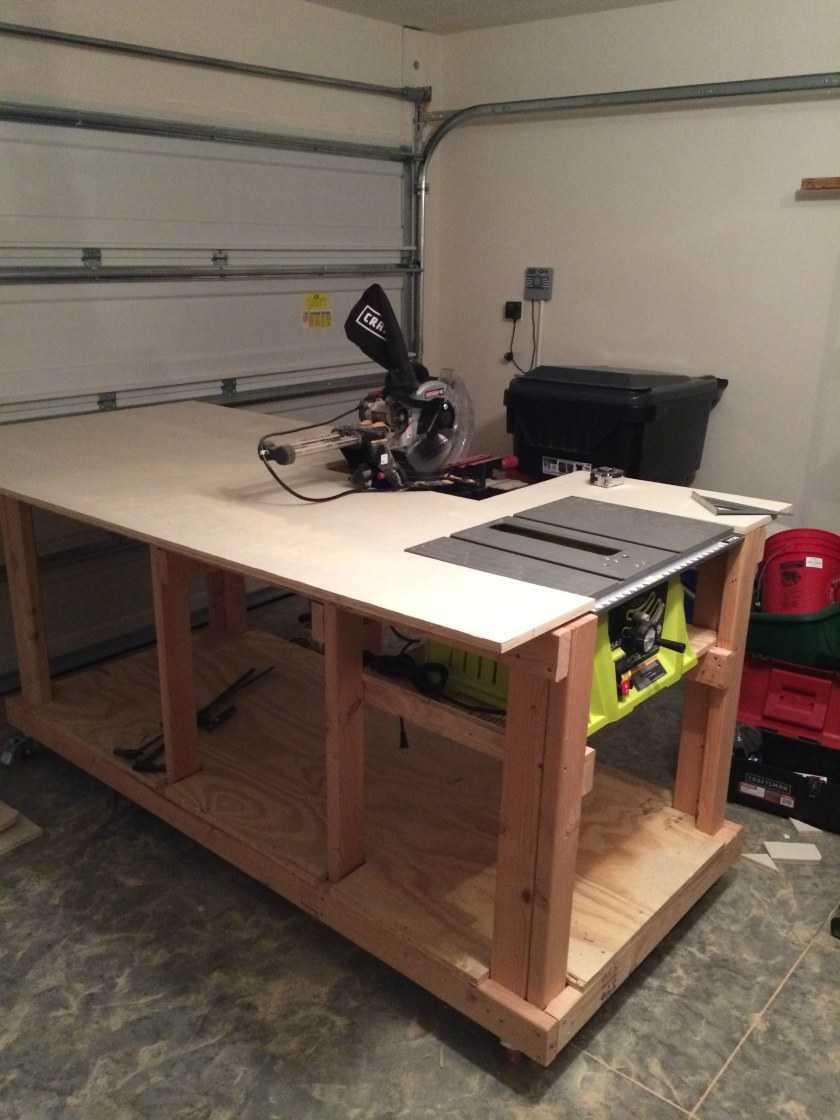

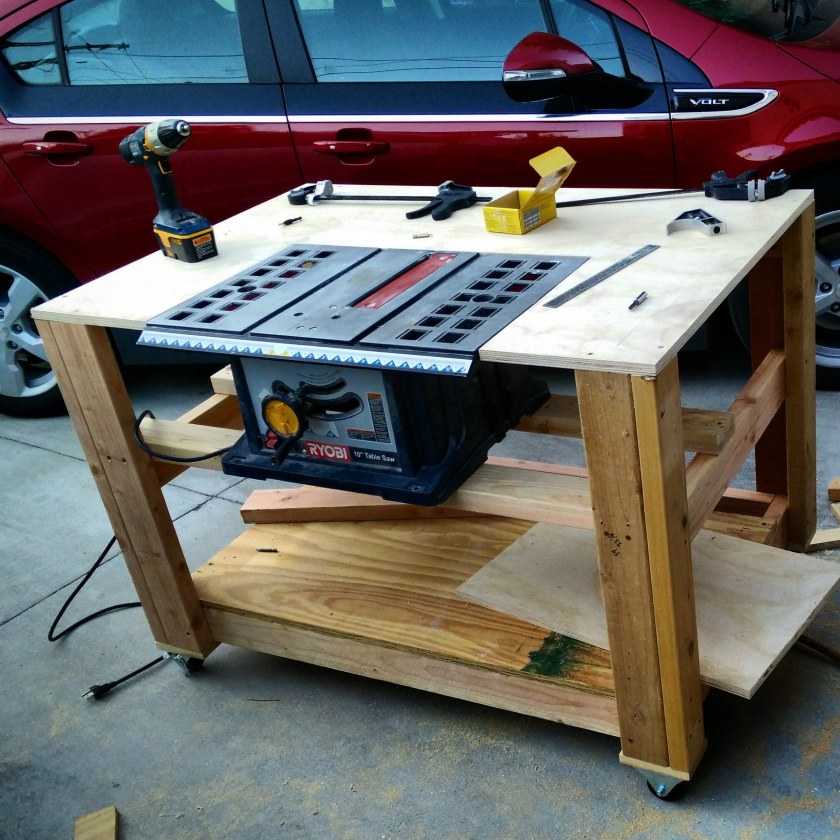

Инструкция по созданию стационарной циркулярной пилы
Важнейший элемент стационарной циркулярной пилы – надежный стол с рабочей поверхностью. Для нее наиболее подходит металлический лист, упрочненный ребрами жесткости из стального уголка. На рабочей столешнице располагаются такие детали: режущий диск, направляющие, упорные и регулирующие элементы.
Привод обеспечивается электродвигателем мощностью порядка 0,8 кВт с минимальной скоростью 1700 об/мин. Трансмиссия – ременная передача.
Изготовить циркулярную пилу можно из болгарки в следующем порядке:
- Монтаж каркаса и изготовление рабочей поверхности. Прорезание места для установки диска.
- Закрепление параллельных упоров из деревянного бруса.
- Установка шкалы для регулировки процесса резания.
- Установка струбцин для фиксации направляющих и заготовки.
- Закрепление болгарки снизу столешницы с направлением диска в прорезь.
Дополнительная рука для электронной платы
Очень часто возникают такие ситуации, когда приходится крайне трудно без посторонней помощи. Например, когда обе руки заняты монтажом, но при этом нужно держать еще и какой-нибудь инструмент. Для решения данной проблемы можно самому сделать дополнительную «руку».
Понадобятся следующие вещи: зажимы-крокодилы, небольшая фанера, медный одножильный провод, диаметр которого варьируется от двух до трех миллиметров. Этапы изготовления:
- От провода отрезается несколько частей, которые впоследствии сгибаются во что-то похожее на букву «Г».
- К каждому из них припаивается по одному зажиму.
- На фанере чертится решетка с десяти миллиметровым шагом.
- На точках пересечения линий проделываются отверстия. Их диаметр должен быть таким, чтобы части провода плотно в них входили.
- Зажимы помещаются в отверстия.
- В зажимы устанавливается плата, после чего можно приступать к работе.
В хозяйстве все пригодится
Циркулярный станок очень просто изготовить из обычной ручной циркулярной пилы из магазина. Её следует прикрепить к выбранной заранее станине и закрепить на каркасе. Правда, такой циркулярный станок не будет тянуть очень большие нагрузки, но для домашнего пользования будет подходить отлично. И вы сможете изготовить такой станок абсолютно индивидуальным, подходящим под ваш рост для удобства, чтобы стоять и работать за ним было комфортно.
Самоделки для гаража и домашнего мастера могут быть абсолютно разными. Трубогиб обязательно пригодится домашнему мастеру. Не секрет, что благодаря трубогибу можно выгибать трубы из любого металла. Зачем гнутые трубы? Они понадобятся при постройке теплиц, парников, монтажа парового отопления и еще много для чего, что придумает пытливый и изобретательный ум мастера.
Для конструирования самого простого вида трубогиба следует выпилить один край доски полукругом. Эту заготовку необходимо прикрепить к очень устойчивой поверхности. И обязательно прикрепить ограничительную деталь. Она должна располагаться на определенном расстоянии от деревянной заготовки, именно в это пространство и будет вставляться нужный конец трубы.
Мастерская настоящего хозяина отличается полным порядком, поэтому кроме станков, верстака можно сделать самодельные приспособления для мастерской, где будут храниться инструменты, сверла, гвозди, шурупы и другие мелочи.
Переносной ящик для пива
Ящик для напитков в стеклянной таре — удобное приспособление для одновременной переноски нескольких бутылок на природе или на пикнике. Чтобы сделать такую коробку своими руками, вам потребуются следующие инструменты и материалы:
Инструменты
- болгарка;
- головоломка;
- отвертка-дрель;
- дрель;
- пила по дереву;
- молоток;
- перьевое сверло.
- стамеска;
Материалы (править
- полоски из фруктовой коробки — 5 шт.;
- обрезной край — 1050 х 170 х 15 мм;
- ручка ø 36 мм и длина 350 мм;
- пятно;
- винты;
- гвоздь.
Пошаговая инструкция по сборке коробки
- Доска обрезная распиливается на три одинаковые части (нижняя и две боковые стенки) длиной по 350 мм каждая.
- Две доски вырезаются лобзиком так, чтобы от центра боковые стенки становились тоньше и заканчивались овальной вершиной.
- В верхней части боковых стенок перьевым сверлом просверливаются отверстия ø 36 мм.
- Все деревянные детали очищаются шлифовальной машиной с абразивным кругом. Ручка отшлифована вручную наждаком.
- по краям дна просверливается 4 отверстия тонким сверлом. Снизу гнезда отверстий зенкованы.
- Борта устанавливаются по бокам днища. Саморезы прикручиваются снизу снизу. Головки винтов «прячутся» в пазах отверстий.
- По бокам прибиваются по две планки шпильками с каждой стороны ящика. Они станут вертикальным ограждением для бутылок.
- В трех планках сделаны прорези так, чтобы, сложив их, получился ящик с квадратными отверстиями для стеклянной тары.
- Поворот укладывается снизу между боковыми стенками.
- Гвоздики прибивают в тех местах, где торцы обрешетки упираются в боковые стенки и перила.
- В отверстия в верхней части боковых стенок вставляется шток диаметром 36 мм.
- Забивая гвозди под углом, зафиксируйте ручкой боковые стенки.
- Вся поверхность коробки обработана морилкой.
Коробка готова к использованию. В портативном контейнере можно бесплатно разместить 6 бутылок пива или другого напитка. Обрешетка и перила ящика предотвратят поломку или падение бутылок во время транспортировки.

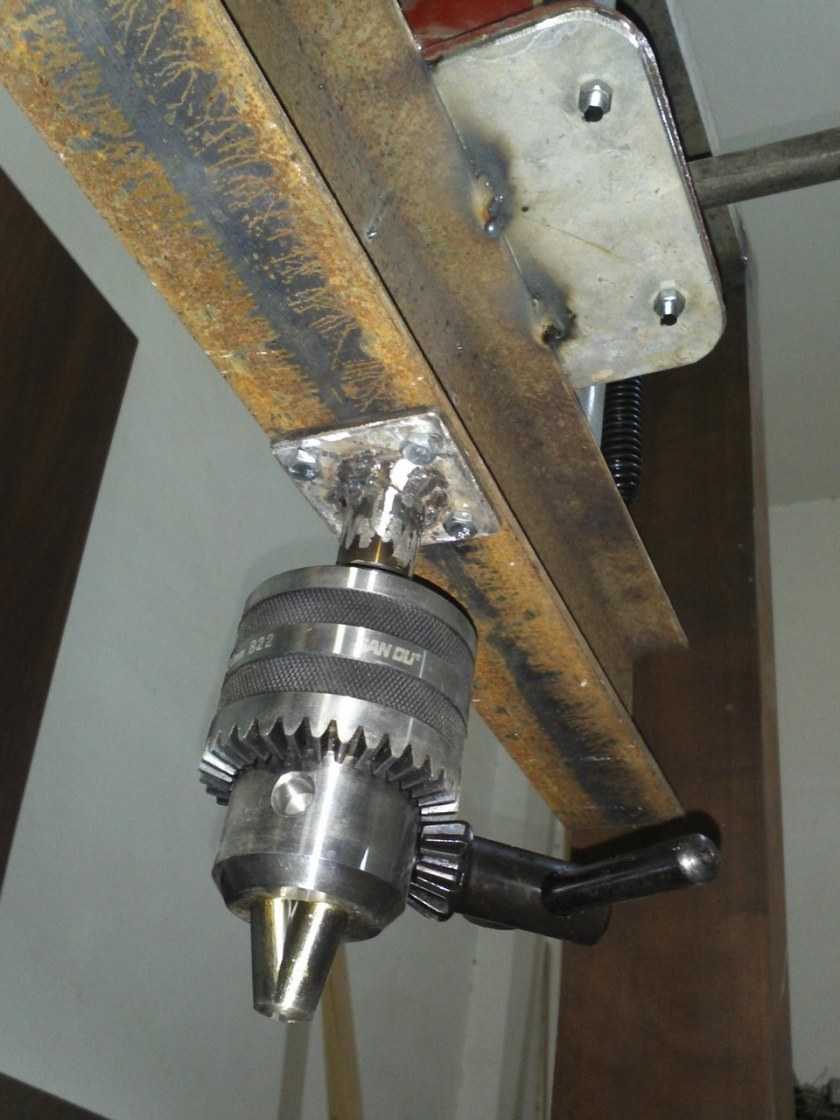

Делаем сверлильный станок для домашней мастерской
«Самоделкин» делает своими руками и дрель. Самодельное приспособление отлично справится с просверливанием различных отверстий в домашней мастерской, а качество будет отличным, если оборудование будет собрано правильно.
Самый простой и распространенный вариант такой гаражной техники — переделанная дрель. Для работы вам понадобятся:
- кровать для цоколя;
- механизм вращения;
- вертикальная стойка.
Для стеллажа обычно используют ДСП или доски. Вес дрели небольшой, поэтому в использовании металла нет необходимости. В этом случае станину нужно делать массивной, чтобы уменьшить вибрации при работе устройства.
Чертежи с размерами для сверлильного станка своими руками
Чтобы правильно изготовить любую практичную машину или приспособление для личного пользования, следует сначала сделать чертеж с размерами. Только после этого приступайте к подготовке материалов и сборке устройства.
Вот несколько примеров чертежей сверл из дрели своими руками:
А еще можно сделать самодельные тиски для дрели. Ниже представлена видео инструкция по сборке такого устройства:
Самоделки для домашней мастерской
Практически в любом доме всегда найдется какой-нибудь набор необходимых для хозяйства инструментов. Но иногда возникают ситуации, когда для работы в собственной мастерской или гараже требуется какое-либо приспособление, которое-либо невозможно приобрести в магазине или оно стоит очень дорого. В этом случае выход можно найти, изготовив его собственноручно.
Кузнечный горн из баллона
Это приспособление для нагрева металла станет незаменимым помощником в домашней мастерской. Горн можно смело использовать для изготовления оригинальных предметов с помощью художественной ковки. Это будут поистине уникальные кованые предметы.
Для горна лучше всего использовать пустой баллон из-под газа емкостью 25 л. Его торцы срезаются болгаркой, а из обрезанных частей будет изготовлена дверца горна и его задняя часть. Внутренняя часть баллона покрывается огнеупорной керамической ватой, которая способна выдерживать температуру более 1200 C. Сверху она обмазывается шамотной глиной (футеруется), выдерживающей температуру до 1500 C. На дно горна после футеровки укладываются шамотные плиты или огнеупорные кирпичи.

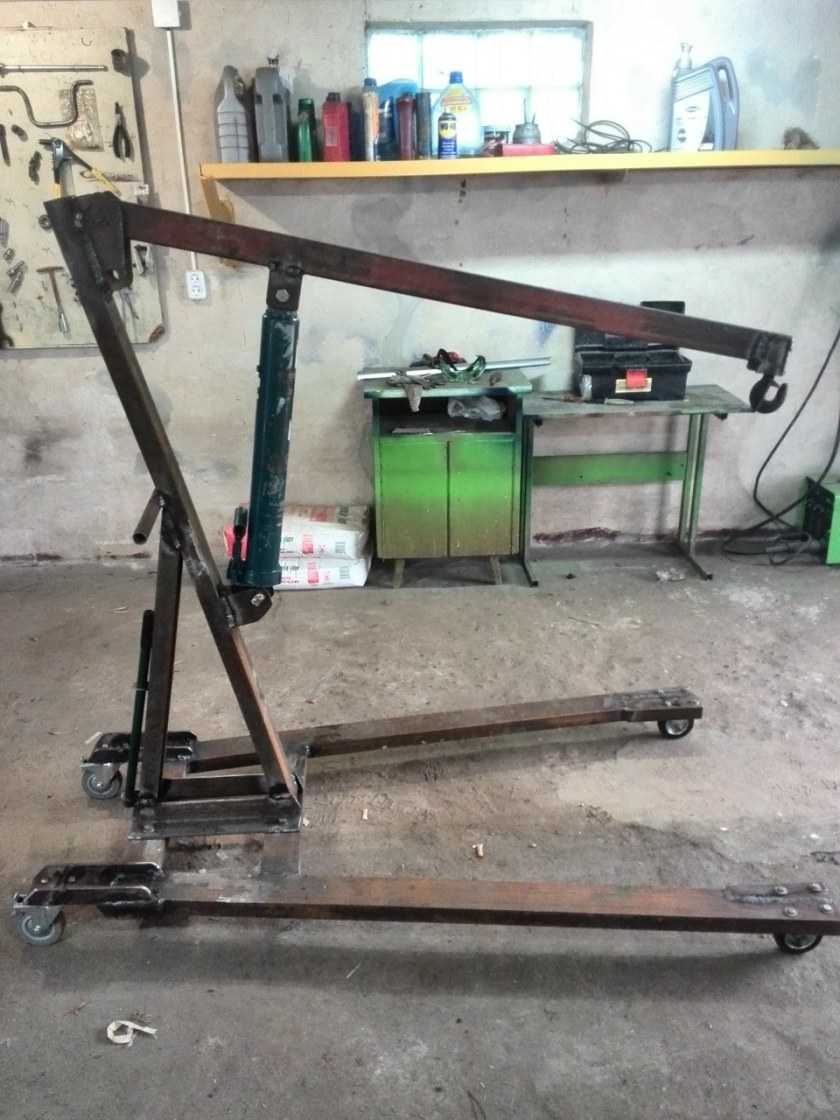

Разборная гаражная кран-балка
При изготовлении такого подъемника денежные расходы будут намного меньше, чем покупка заводской модели. Для ее изготовления придется потратиться только на материалы, половина которых, возможно, найдется и в гараже.
Материалы, необходимые для сборки подъемника:
- Две стойки — профильная труба 100х100х2350.
- Поперечная штанга — стальная труба произвольной длинны диаметром 100 мм.
- Четыре опоры для штанги — труба профильная 100х100х600.
- Основание и раскосы — уголок с полками по 100 мм.
- Два металлических ролика для троса.
- Четыре колесика для передвижения.
Для подъемного механизма лучше всего использовать ручную лебедку с червячной передачей с максимальной нагрузкой до 500 кг, которая крепится к одной из стоек кран-балки.
Конструкция не занимает много места в мастерской, легко передвигается по твердому покрытию и является довольно удобной для снятия двигателя с автомобиля.
Передвижной инструментальный стеллаж
Основная изюминка этого стеллажа заключается в его небольшом размере, но при этом на нем можно разместить большое количество инструментов, а если потребуется — быстро переместить его в любое место или соседнее помещение. Очень удобно использовать такой стеллаж в своей мастерской или при ведении строительно-ремонтных работ в больших помещениях, особенно когда требуется часто переносить инструменты.
Стеллаж можно собрать на базе разборного стеллажа из пластика, установленного на самодельную платформу с колесиками (тележку). Платформа изготавливается четко под размеры стеллажа из металлического уголка с полками 45х45 мм или листа фанеры толщиной не меньше 10 мм. Для передвижения используются мебельные металлические колесики.
К стеллажу дополнительно можно изготовить и закрепить крепления для строительных уровней, удлинителей и прочих инструментов, которые можно хранить в висячем положении.
Конструирование столярного верстака своими руками: чертежи, видео
Начнем изучать полезные приспособления для домашнего хозяйства своими руками с верстака. Эта полезный агрегат бывает следующих разновидностей: стационарные, мобильные и складные.
На схеме изображены основные элементы такого верстака
Помните, что чертеж складного верстака своими руками должен содержать такие детали:
рабочую поверхность, для создания которой понадобится доска толщиной не менее 6 см. При этом применяются граб, бук или дуб. Можно применить доски, покрашеные олифой;
Для проведения работ потребуются специальные чертежи
- на верхней крышке монтируется конструкция тисков;
- опорные ноги верстака делаются из сосны и липы. Между ними ставится продольные соединительные балки для устойчивости всей конструкции;
- полки для инструментов монтируются под верстаком.
На схеме показано, как правильно выполнять сборку подобного оборудования
Как сделать простой верстак, вы можете посмотреть в этом видео:
Технология и чертежи столярного верстака своими руками: простая конструкция
Чтобы сделать такое приспособление потребуются чертежи с размерами столярного верстака.
На данном фото можно увидеть, как делается складная конструкция
Рассмотрим, как можно соорудить подобное устройство:
- чтобы сделать крышку понадобятся толстые доски. Габариты щита должны быть 0,7*2 метра. Для крепежа применяются длинные гвозди;
- выполняется отделка крыши с помощью бруса;
- в зависимости от габаритов столярного верстака применяются вертикальные опоры;
- определяется высота рабочей поверхности приспособлений для столярной мастерской своими руками. Разметка под брусья наносится на земле, куда закапываются данные элементы;
- выполняется установка крышки верстака. Опорные брусья крепятся по парам. При этом применяются длинные саморезы.
Вариант самодельной конструкции
Особенности создания и проектирования деревянного верстака своими руками
Вы можете купить деревянный верстак или сделать его своими руками. Дополнительно конструкцию можно оборудовать выдвижными ящиками. Итак, рассмотрим технологию изготовления:
- вертикальные опоры фиксируются при помощи горизонтальных перемычек. В них делаются пазы для соединительной фурнитуры. При этом может использоваться стамеска и молоток;
- когда перемычки установлены на нужном уровне, то проделываются отверстия в брусках на опоре. Затем монтируется болт, после этого элементы стягиваются;
- горизонтальные перемычки устанавливаются по две штуки на каждой стороне. Детали под столешницей потребуются для монтажа над рабочей поверхностью;
- болты используются для крепления рабочей поверхности. На столешнице высверливаются отверстия для крепежных элементов. Болты монтируются так, чтобы болты были утоплены.
Чертежи конструкции из древесины
Вы можете без труда сделать ленточный шлифовальный станок в домашних условиях. При этом понадобится наждачное полотно шлифовальной ленты. Ее наклейка осуществляется встык. Чтобы усилить шов необходимо подложить под низ плотный материал. В этом случае не стоит применять низкокачественный клей.
Готовый каркас для стола
Диаметр вала для ленты должен быть на несколько мм пошире в центре, чем с краю. Чтобы лента не скользила необходимо сделать намотку из тонкой резины. Для изготовления шлифовальных устройств можно подобрать такие конструкции, как планетарные, круглошлифовальные и плоскошлифовальные.
Технология изготовления столярных тисков для верстака своими руками
Для верстаков часто делаются тиски своими руками в домашних условиях. Видео позволяет увидеть этот процесс:
Чтобы сделать подобную конструкцию потребуются специальные шпильки. Для работы понадобится винтовой штырь, имеющий резьбу. Также необходимо подготовить пару досок. Один элемент будет фиксированным, а второй перемещаться. При изготовлении обязательно использование чертежей тисков своими руками. В каждой из досок необходимо проделать отверстия для шпилек, которые соединяются с помощью гвоздей. Затем в них вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками следует применять инструкции и готовые схемы.
Конструкция столярных тисков
Приспособление Самоделкина самоучки стало откровением для мастеров
Мастер не отличается жадностью, которой страдают некоторые мастера, которые не хотят делиться своими находками с другими и как собака на сене – ни себе, ни людям. А этот изобретатель самоучка придумал великолепную приспособу, с которой вы всегда будете на высоте и сможете даже улучшить уровень жизни. Да что там, вы можете поставить на поток производство такого инструмента и продавать его всем желающим. Может, это слишком громко сказано, но стоит задуматься об автоматизации и механизации всей рутинной работы у себя дома.
8 приспособлений для мастеров.
Многие из них вы наверняка не видели. Классные инструменты создают Самоделкины. Эти приспособления помогут более комфортно работать в мастерской. Видео снято на канале “Руки из плеч”.
