5 способов бурения скважины на воду своими руками

Содержание

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
штанги;
лебёдка или электрическая таль;
обсадные трубы;
для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

треноги, которую размещают над местом бурения;
блока с лебедкой и тросом;
забивного стакана, штанги;
желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

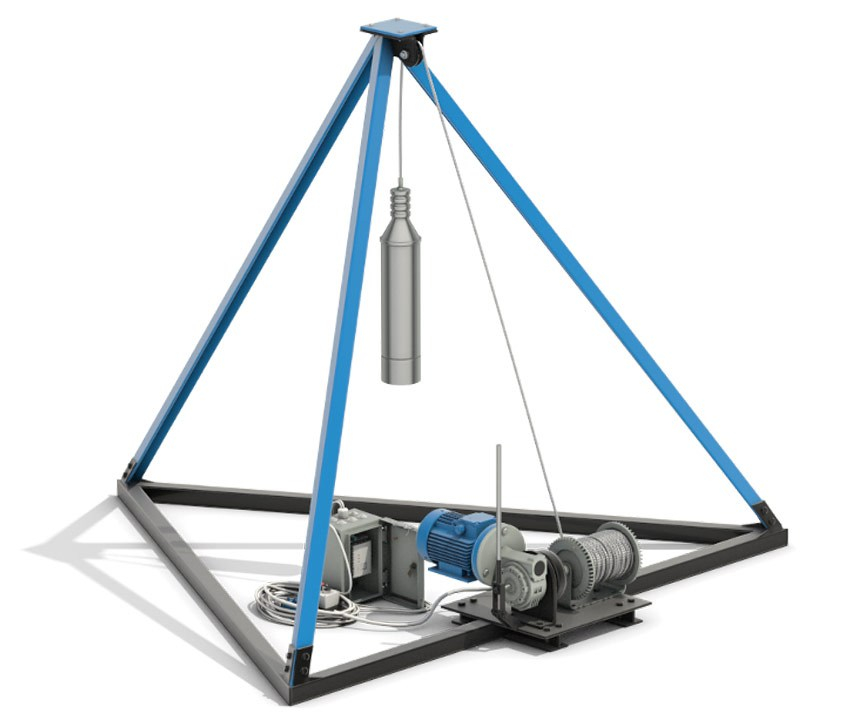

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

экономичный способ в финансовом отношении;
ремонт и профилактику ручного бура производить несложно;
оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
способ применим в труднодоступных местах;
эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

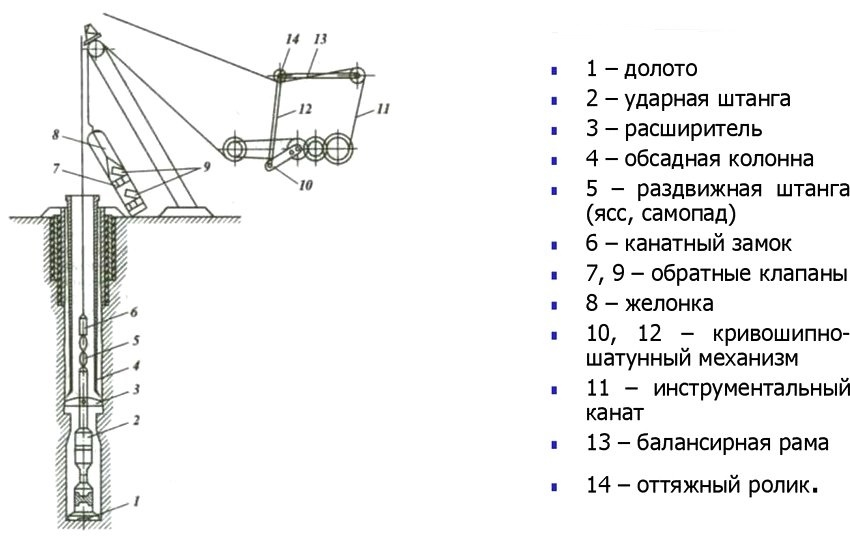

Ударно-канатная схема с желонкой и пробойным долотом

Виды скважин на воду

Постоянный, бесперебойный и, главное, автономный источник воды имеют почти все владельцы дачных коттеджей. Разница в том, что их желания могут не совпадать. Одни предпочтительно устанавливают колодцы, а другие — скважины.

В зависимости от глубины отверстия скважины можно классифицировать следующим образом:

Песчаная скважина. Такой вид является довольно популярным, так как цена установки невысокая. Тем более сделать её можно даже самостоятельно. Конструкция выглядит как сплошная колонна с фильтром на дне. Приплыв воды составляет от 5 до 100 метров кубических за 24 часа. Достаточно пробурить 10 метров при самостоятельном установлении. А если используется машина, тогда 30 метров. Для выкачивания воды устанавливается ручной насос. Максимальная продолжительность работы до 15 лет.
Артезианская скважина. Этот вид в намного меньшей мере пользуется спросом у населения. Причиной этому может быть цена оборудования и необходимость брать в местных разрешительных органах согласование проекта. Конструкция тоже более сложная, чем у песчаной скважины. Она имеет две колонны — осадную и рабочую. Первая монтируется до известняка, а вторая — в известняке. Эта конструкция максимально может дать 40 кубов воды за час в зависимости от диаметра трубы. Длина трубы может составлять до 320 метров, а выполнить такие работы под силу только специализированной технике.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

Спиральный бур — он предназначен для глинистых почв.
Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
Бур-ложка — его применяют для песчаного грунта.
Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

просто найти его среди старого металлолома, например, снять с большого подшипника;
заказать изготовление нужной детали у токаря, который выточит шарик на станке;
самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Виды скважин и их особенности. Как выбрать подходящий вариант

Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.

Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

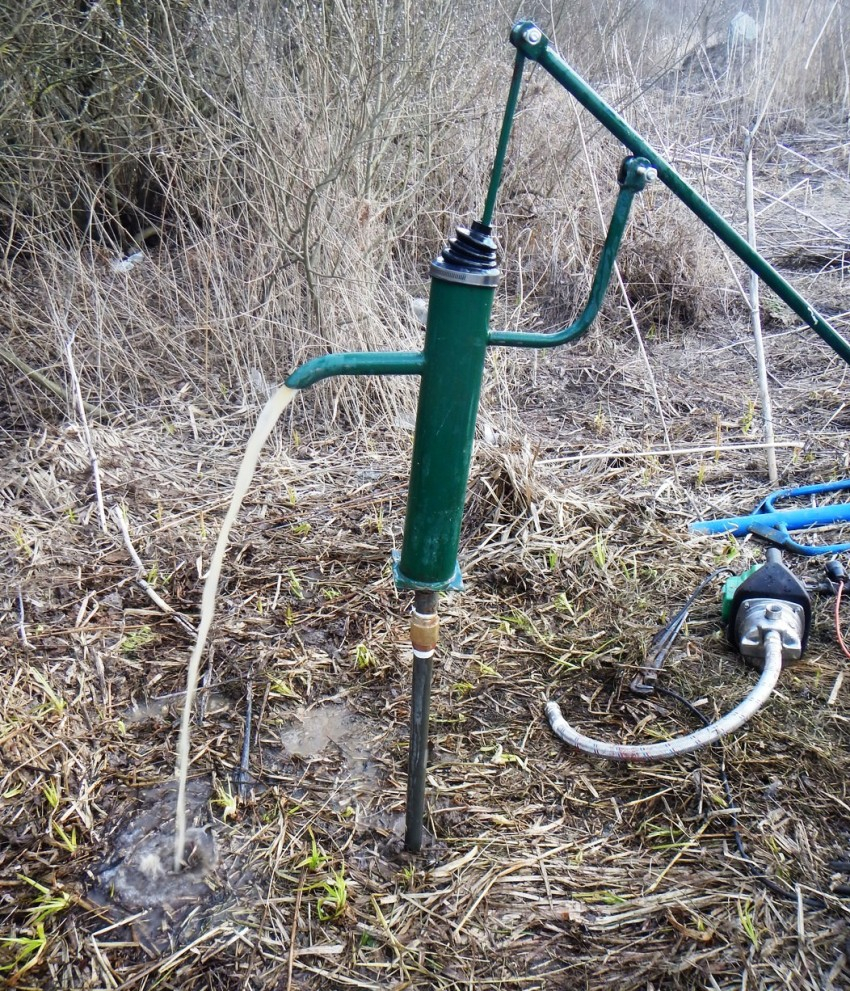

Колодец абиссинского типа (скважина-игла)

Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.

Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.

Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты

Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.

Плюсы скважины:

чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
весь процесс занимает 6-8 часов;
чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.

Минусы:

абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
при низких температурах насос функционировать не будет;
предельный срок эксплуатации системы — 5-6 лет.

Особенности скважин на песок

Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.

Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.

Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.

Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.

Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.

Читайте еще: Колодец или скважина — что лучше?

Недостатки:

в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.

Глубинная артезианская скважина

Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.

Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.

Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.

Главные недостатки артезианской скважины:

наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
чтобы вырыть колодец, потребуются большие финансовые вложения.

Преимущества:

длительные сроки эксплуатации;
возможность использовать круглогодично;
идеально подойдет там, где большое количество источников подачи воды.

Как изготовить самостоятельно насос

После окончания сооружения скважины выбирается насос.При этом нужно учитывать:

Диаметр трубы обсадной.
Глубину и дебет скважины.
Удаленность источника от дома.

При небольшой глубине скважины можно использовать самовсасывающий насос, выпускаемый промышленностью, или самодельный насос для скважины.Основными элементами, которые составляют устройство скважинного насоса, являются:

Клапаны. Они нужны для правильной работы всей системы.
Нижний клапан влияет на производительность устройства, отвечает за подготовку агрегата к использованию. Изготавливаться элементы должны из качественных материалов, если этого не будет, насос начнет сливать воду обратно самостоятельно или перегонять ее в двух направлениях.
Поршень. Между ним и стенками корпуса должен быть зазор, для обеспечения его беспрепятственного движения.
Небольшой зазор не помешает движению большого объема воды в нужном направлении. При обеспечении плотного прилегания поршня необходимо обеспечить свободное перемещение поршня. Материалом для детали с крышкой берется металл, пластик большой толщины или дерево, но срок эксплуатауцииего ограничен.
Корпус. Для его изготовления берется часть трубы, обрезанная по размеру. Оптимальная длина элемента составляет 60 – 80 сантиметров, но можно брать и другие размеры.
Диаметр для детали подойдет порядка восьми сантиметров и больше. Для свободного хода поршня внутреннюю поверхность трубы необходимо чисто обработать на токарном станке или шабером.

https://youtube.com/watch?v=0N_KOvdK2xU

Самым простым устройством для подачи воды является волновой насос.Чтобы его изготовить необходимо приобрести:

Ключи гаечные.
Уплотнительную ленту.
Шлифовальную машинку.
Бревно.
Гофрированную трубу.
Плашку.
Кронштейн.
Втулки с клапанами.

С обеих сторон труба закрывается втулками, одним концом элемент крепится к бревну, другим – к кронштейну. Колебание воды приводит в действие трубу. За счет этого повышается давление и осуществляется перекачка воды.
Подобное устройство подойдет для участков с естественным водоемом. Перед применением бревно необходимо пропитать керосином и олифой, в одинаковых пропорциях. Торцы и запилы пропитываются по шесть раз.
Какие существуют еще самодельные устройства, схема обвязки скважинного насоса хорошо показаны на видео в этой статье.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
Подготовьте шурф для вхождения инструмента бурения.
Инсталлируйте оборудование для бурения на требуемую позицию.
Начинайте бурение.
Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
Используя шнековый насос, а также желонку, откачайте воду из скважины.
Убедитесь в том, что вода из скважины стала чистой.
Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
Проведите подключения водопроводной трубы или шланга к насосу.
Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно, пригодится особое оборудование. Перечисляем его ниже:

бур;
бурильная вышка;
лебедка;
обсадные трубы;
штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Технологии буровых работ

Для самостоятельного бурения скважин подходят несколько способов. Применяют их, в зависимости от состава грунтов, которые необходимо пройти до водоносного слоя.

Вращательный (шнековый, роторный).
Этим способом проходят сыпучие слои и грунты связные обычной плотности – мягкие глины и суглинки, влажные супеси.
Буровой снаряд при вращении разрушает породу, которая захватывается и поднимается витками винта (шнека).

Вращают инструмент вручную или с использованием электрического привода.
Ударный.
Бур заглубляют в грунт ударами.
Такой способ используют для бурения скважин-«игл», для которых бурильная конструкция и обсадка представляют единое целое.
Ударно-вращательный.
Буровой снаряд разрушает породу ударами, затем его проворачивают, забирая разрыхленный грунт в полость инструмента.
Подходит, практически, для всех видов грунтов.
Канатно-ударный.Используют для всех типов грунтов.
Опуская на канате буровой инструмент, разрушают породу и забирают ее в полость (для некоторых видов грунтов может потребоваться периодическая смена инструмента для забора осыпавшейся породы).

Перед началом бурения закладывают шурф размерами 1.5х1.5х1.5 (или 2) метра. В месте, определенном как точка бурения, проходят первые метры (3-4) скважины шнеком.

Очень важно! При бурении на первом этапе, обязательно выверять вертикальность шнека (закладываемого ствола). Это облегчит дальнейшие работы

Практический совет! Если бурение ведут на глубину более 7м, для точности дальнейших работ не помешает установка кондуктора.

Это – труба, диаметр которой превышает размеры (диаметр) обсадки и затрубного пространства. Кондуктор выставляют по вертикали и бетонируют.

На заметку! Диаметр скважины, инструмента, обсадки выбирают, ориентируясь на диаметр погружного насоса.

Зазор между стенками трубы и корпусом должен соответствовать документации производителя насоса, но не менее 7 мм.

Для часто встречающегося на рынке калибра насоса в 86 мм, внутренний диаметр обсадки составляет 100 мм.

Для бурения глубоких скважин, инструмент, по мере заглубления, придется удлинять штангами.

В качестве колен буровой колоны (штанг) используют стальные трубы (для инструмента диаметром 100 мм подойдут трубы диаметром 80 мм с толщиной станок не менее 4 мм).

Важно! Соединение колонны выполняют штыковыми муфтами. Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении

Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении.

Чтобы избежать повреждения обсадки буровой колонной, применяют центраторы труб (стальные пружинные) – 1 на 3-5 м бурильной конструкции.

Важное замечание! Ручное бурение – прерывистое, с периодическим опусканием и подъемом инструмента для освобождения его от породы. За 1 цикл проходят не более, чем длина рабочей части!

За 1 цикл проходят не более, чем длина рабочей части!

Делаем скважину своими руками. последовательность действий
