Скважина на даче своими руками: обзор технологий и инструмента для ручного бурения

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Что необходимо для сооружения забивных скважин

Колодец удобен по всем своим показателям:

1. Оперативность оборудования. Абиссинский колодец можно выкопать за один день, если есть в наличие трубы и остальные комплектующие;
2. Доступная цена. Стоимость труб (основной затратный фактор) невысока, а если водоносный слой находится близко, то процесс ускоряется и значительно облегчается;
3. Подготовительные работы можно начинать уже зимой.

Главное, это узнать у соседей насколько глубоко пролегает слой водоносного грунта или поближе рассмотреть колодцы, находящиеся в округе.

Инструментарий и оборудование для колодца:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Токарю можно поручить изготовление конуса заборника. Его сразу приваривают к детали заборника или оснащают резьбой и прикручивают.
• Перфорация труб обязательна. Для этого отверстия высверливаются по всей длине трубы, диаметром до 0,8 см. Расположение отверстий шахматное, затем трубы оборачивают сеткой, припаивая оловянным припоем по кромочной части.
• Сетка заборника – обязательный элемент, который тоже можно сделать своими руками. Хорошая сетка должна удерживать небольшую лужицу воды и при этом дать жидкости свободно стекать, конструкцию сетчатого элемента можно посмотреть на видео.

• Крепится сетка на саморезы из нержавейки, оснащенные большими шляпками. Для прочности крепления лучше высверлить небольшие (2 мм) отверстия по всей длине труб заборника. Это просто и легко сделать своими руками. А вот после обмотки и крепления сетки, выступающие и лишние части сетчатого полотна нужно обязательно обрезать! Приматывать проволокой неправильно, стоит заборнику зацепиться в грунте за что-то прочное, проволока не поможет, сетка тут же прорвется, и в воду начнут попадать не только мелкие, но и крупные частицы грязи, грунта.
• Трубы удлинения нарезаются кусками 0,5-1,5 м в зависимости от грунтового наполнения. Для мягких пластов допускается чуть большая длина труб.
• Муфты соединительные берите только стальные! А вот для прочности и надежности крепления, лучше дополнить резьбовой шаг, провернув его до половины муфты. Операцию тоже просто и легко сделать своими руками, при наличии некоторого навыка нарезания резьбы. Для минимизации подтекания в местах соединений, муфты присаживают на льняные нити с краской.

Технология бурения

Для вскрытия первого водоносного пласта при установке колодца абиссинского типа потребуются:

Инструменты:

• болгарка;
• электродрель;
• сварочный аппарат;
• ручной бур (или самодельная бурильная установка);
• газовые ключи;
• кувалда.

Оборудование:

• набор стальных труб длиной 1-2 метра;
• металлические трубы для изготовления треноги;
• пластиковые трубы для отвода воды и ее распределения по участку;
• диски от штанги для изготовления бабы.

Расходные материалы:

• веревки;
• блоки;
• ведра;
• хомуты;
• муфты;
• болты с гайками;
• стальная проволока;
• металлическая сетка.

Пошаговое проведение буровых работ

Шаг 1. Руководствуясь описанными выше принципами, для абиссинской скважины выбирается место.

Шаг 2. Ручным буром выкапывается шахта-колодец глубиной около 1 метра и диаметром приблизительно 80-100 мм. Этот колодец будет служить в качестве направляющей.

Шаг 3. В шахту устанавливают фильтр-иглу (буровой снаряд).

Для самостоятельного изготовления бурового снаряда:

• Берут металлическую трубу диаметром от 2,5 до 5 см. Нарезают ее на отрезки длиной 1-2 метра, которые впоследствии соединяются по резьбе хомутами по мере углубления скважины. Соединения герметизируют посредством пакли, фумленты, масляной краски или герметика.
• На стержне снаряда, на протяжении около полуметра, в шахматном порядке просверливаются отверстия диаметром 5-8 мм.
• Поверх отверстий припаивается металлическая сетка для защиты от попадания грунта и песка. Для пайки необходимо использовать безвредное олово, но никак не припои, содержащие примесь свинца.
• К концу полого стержня приваривается острый, копьевидный наконечник. Диаметр его должен быть несколько большим, чем диаметр самой трубы. Это необходимо для того, чтобы снаряд свободно, не застревая, проходила в скважину, пробитую наконечником.

Шаг 4. Фильтр-иглу забивают в грунт с помощью бабы. Такой способ удобен при малом диаметре труб (30-40 мм). Бабу изготавливают из обычных дисков для штанги. К ней приваривают рукоятки и проушины для пропускания веревок или тросов.

Шаг 5. На трубе, к которой присоединен фильтр-игла, с помощью хомута закрепляют подбабок. Он должен принимать на себя удары падающей бабы. Вес бабы зависит от плотности грунта. Обычный вес – 50-60 кг.

Шаг 6. Бабу надевают на трубу. С помощью системы тросов и блоков ее периодически поднимают и отпускают. При падении она ударяется о подбабок и конструкция, раз за разом углубляется в землю.

Шаг 7. По мере проникновения фильтра-иглы в землю подбабок время от времени перемещают вверх и по мере необходимости наращивать трубу.

В процессе проходки ствол периодически подливают воду для размягчения пробиваемого грунта.

Далее абиссинский колодец «раскачивают». Промывают водой, чтобы очистить фильтр от забившегося грунта и песка. Для этого в трубу под давлением закачивается вода. Внизу она размывает водоносный слой и создает полость вокруг фильтра, которая постепенно заполняется.

Впоследствии такую операцию для очистки скважины следует проводить регулярно.

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками устанавливают кессон, все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Как сделать абиссинский колодец: этапы работы

Перед началом работ по обустройству колодца необходимо подготовить следующие инструменты и материалы. Нам понадобятся:

1. из инструментов: болгарка, дрель, сварочный аппарат, кувалда, садовый бур диаметром около 15 см, газовый ключ, молоток.
2. из материалов: отрезки труб нужного диаметра, болты и гайки, нержавеющая сетка, проволока, хомуты, обратный клапан, насосная станция.

Если в процессе забивки выяснится, что нужны еще какие-либо приспособления, все их нетрудно найти на хозяйственных рынках или магазинах.

Когда все необходимое подготовлено и выбрано место для колодца, нужно изготовить фильтр-иглу.

При помощи дрели просверлить в трубе отверстия диаметром 6-8 мм. Затем припаять сетку на отверстия. Она будет работать как фильтр. К концу трубы следует приварить конусообразный наконечник. Он должен быть большего диаметра, чем труба. Тогда труба будет входить в грунт без лишних усилий. Вместо железной можно взять пластиковую трубу. Сетку в таком случае вплавляют в трубу изнутри, а отверстия можно прожечь паяльником или пропилить ножовкой по металлу.

Если все эти мероприятия покажутся слишком сложными, можно просто купить готовый комплект для абиссинского колодца.

Что необходимо для сооружения забивных скважин

Колодец удобен по всем своим показателям:

1. Оперативность оборудования . Абиссинский колодец можно выкопать за один день, если есть в наличие трубы и остальные комплектующие;
2. Доступная цена . Стоимость труб (основной затратный фактор) невысока, а если водоносный слой находится близко, то процесс ускоряется и значительно облегчается;
3. Подготовительные работы можно начинать уже зимой.

Главное, это узнать у соседей насколько глубоко пролегает слой водоносного грунта или поближе рассмотреть колодцы, находящиеся в округе.

Инструментарий и оборудование для колодца:

Для начала нужно приобрести трубы для воды длиной не менее 15 м. Важная часть трубчатого колодца – заборник – фильтр, изготавливаемый из того же материала, из которого состоит вся конструкция.

Важно! Длина заборника-фильтра рассчитывается исходя из насыщенности водоносного слоя. При избыточном насыщении длина не превышает 0,5 м, при недостаточном может доходить до 1,5 м

• Токарю можно поручить изготовление конуса заборника. Его сразу приваривают к детали заборника или оснащают резьбой и прикручивают.
• Перфорация труб обязательна. Для этого отверстия высверливаются по всей длине трубы, диаметром до 0,8 см. Расположение отверстий шахматное, затем трубы оборачивают сеткой, припаивая оловянным припоем по кромочной части.
• Сетка заборника – обязательный элемент, который тоже можно сделать своими руками. Хорошая сетка должна удерживать небольшую лужицу воды и при этом дать жидкости свободно стекать, конструкцию сетчатого элемента можно посмотреть на видео.

Важно! Сетка, выполненная из цветного металла на подходит для заборника, из-за особенности к быстрой коррозии и деформации

• Крепится сетка на саморезы из нержавейки, оснащенные большими шляпками. Для прочности крепления лучше высверлить небольшие (2 мм) отверстия по всей длине труб заборника. Это просто и легко сделать своими руками. А вот после обмотки и крепления сетки, выступающие и лишние части сетчатого полотна нужно обязательно обрезать! Приматывать проволокой неправильно, стоит заборнику зацепиться в грунте за что-то прочное, проволока не поможет, сетка тут же прорвется, и в воду начнут попадать не только мелкие, но и крупные частицы грязи, грунта.
• Трубы удлинения нарезаются кусками 0,5-1,5 м в зависимости от грунтового наполнения. Для мягких пластов допускается чуть большая длина труб.
• Муфты соединительные берите только стальные! А вот для прочности и надежности крепления, лучше дополнить резьбовой шаг, провернув его до половины муфты. Операцию тоже просто и легко сделать своими руками, при наличии некоторого навыка нарезания резьбы. Для минимизации подтекания в местах соединений, муфты присаживают на льняные нити с краской.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

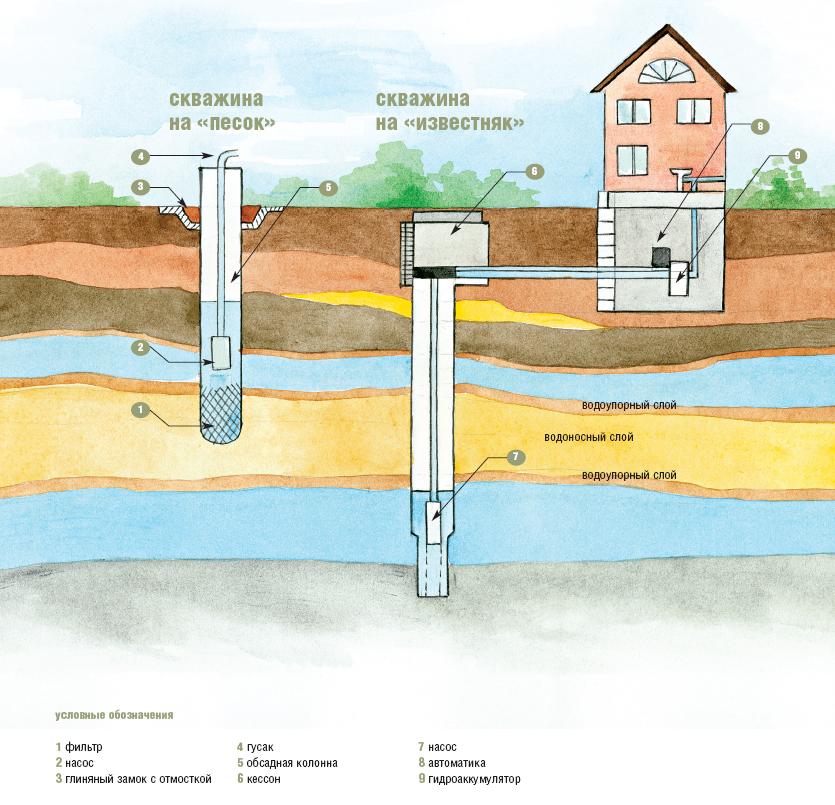

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Несколько полезных советов

Как ни дороги услуги бурильщиков, не стоит нанимать бригаду, предлагающую слишком низкую цену. Вполне возможно, что за такую экономию придется расплачиваться качеством гидротехнического сооружения. Если есть желание сэкономить, имеет смысл подумать о бурении скважины в зимний период.

Зимнее бурение скважин – это сложный, но вполне выполнимый процесс при выполнении работ на глубину не более тридцати метров

Загруженность у бурильщиков в это время снижается, они предлагают хорошие скидки. Даже самый опытный бурильщик не может точно предсказать, как именно будут продвигаться буровые работы. Каждое такое сооружение индивидуально.

Нужно помнить и о том, что оплата производится по фактической глубине бурения, а в контракте указывают только прогнозируемую величину. Акт приемки следует подписывать только после того, как в дом начала поступать чистая вода без видимых примесей песка и других подобных загрязнений.

А вот за наличие или отсутствие в полученной воде микроэлементов или микроорганизмов, бурильщики ответственности не несут. Спустя несколько дней, после начала активной эксплуатации скважины следует отобрать образец воды и отдать его в лабораторию для исследования.

По результатам нужно будет определиться, какие именно фильтры необходимо установить на входе водопровода в дом. Это правило обязательно и для скважин, которые сделаны самостоятельно.

Что нужно сделать после обсадки

Следующий шаг после обсадки скважины — закрепление оголовка и кофра наверху обсадной трубы. Кофр предназначен для теплоизолирования, а оголовок создает нужное давление и закрывает скважину. Оголовок располагают не выше уровня промерзания, чтобы вода в скважине не замерзала. Узнать уровень промерзания можно из «Пособия по проектированию оснований зданий и сооружений».

Обустройство — это еще не конец работы, поскольку для полноценной подачи воды нужна еще система водоочистки, подвод водопровода в дом. Желательна также автоматическая система водоподачи, тогда процесс пользования будет как в квартирах. Кроме того, необходимо облагородить на участке саму скважину.

Подключение гидроаккумулятора, автоматики

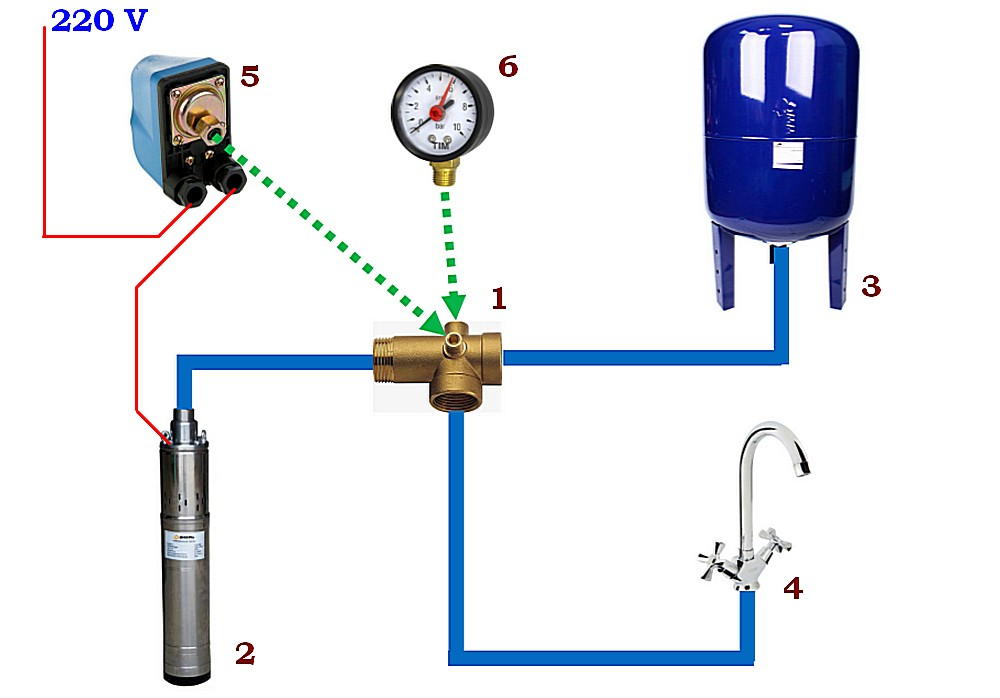

Схема подключения насоса с гидроаккумулятором:

сделайте обвязку аккумулятора, запитайте последовательно все узлы. Используйте фум-ленту;
усадите на резьбу “американку”. Присоедините к ней переходник с разводкой;
к ответвлениям подключите реле и манометр;
соедините трубу и торец переходника;
закрепите трубу одного конца к насосу фитингом;
уложите на ровной площади насос и подающую трубу;
на корпусе устройства есть крюк- присоедините к нему страховочный пояс длиной не менее 3,5 м;
к трубе на расстоянии 1,5 м закрепите кабель и трос

Вторую часть страховки зафиксируйте у обсадной трубы;
осторожно опустите оборудование внутрь скважины;
натяните трос страховки;
накройте трубу оголовку — так вы обеспечите защиту устройства от проникновения мусора внутрь;
запитайте электрокабель;
подключите устройство, выпустите остатки воздуха — откройте кран. Если все сделано правильно, гидроаккумулятор начнет качать воду;
закройте вентиль

Посмотрите показания манометра. Норма по давлению — 2,8х1,5 атмосфер.

Поверхностный насос с автоматикой монтируют по аналогичной схеме. Разница в следующем:

• к насосу подсоединяют трубу, диаметр которой 2,5-3,5 см;
• на противоположный конец с помощью фитинга фиксируют обратный клапан. Опускают агрегат в скважину так, чтобы труба на 1 метр была ниже уровня поверхности воды;
• перед запуском двигатель заполняется водой;
• включение оборудования производится одновременно с автоматической закачкой воды.

Читайте еще: Не идет вода в дом из скважины: основные причины, что делать

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

А как сделать, чтобы ваша вода из скважины всегда была чистой, прочтите нашу статью какие бывают фильтры для очистки воды из скважины.

Как найти воду на участке

Представляем народные, а потому весьма эффективные способы поиска воды на участке.

Способ 1. Обычный глиняный неглазурованный горшок объемом 1-1,5 литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях 4:4:4:5.

Горшок герметично закрывается и взвешивается. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35 см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Способ 2. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще — тем ближе вода.

Способ 3. Геологоразведочное бурение даст результат, близкий к 100 %. Можно бурить вручную садовым буром на глубину 5-10 метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15 м. Место для скважины нужно выбирать не ближе 30 м от загрязненных участков. Это может быть также и артезианская скважина, то есть подземный напорный источник.

Это интересно: Характеристики мотокультиватора «Крот»

Как правильно забить скважину своими руками?

Какой дачник не мечтает о хорошем урожае? А какой урожай может быть без хорошего полива? Но вот проблема: водопровода нет, река далеко — где взять воду?. Можно пригласить специалистов с оборудованием. Они пробурят вам скважину, а вы заплатите им немалые деньги. Есть еще вариант: можно самостоятельно разобраться, как забить скважину своими руками и насладиться выполненной работой, наличием воды и сэкономленными финансами.

Выбор места для бурения скважины

Если вас больше устраивает второй вариант, рассмотрим вопросы, о которых необходимо иметь представление для бурения скважины.
