Как сделать распиловочный станок

Разновидности станков (по дереву и по металлу)

Универсальный

Универсальный токарный станок предназначен для первоначальной обдирки, а также заточки, нарезки и сверления. Также с помощью данного оборудования наносят резьбу на деревянный предмет.

Токарно-винтовой

Эта разновидность токарного станка предназначена для обработки конусовидных заготовок и, чтобы наносить резьбу.

Токарно-фрезерный

Чаще всего это оборудование применяется для расточки пазов. Если такой станок дополнительно содержит копировальное устройство, то это позволит выполнять работу быстрее и точнее. Также такие станки помогают получить предметы совсем необычной формы, настоящие произведения искусства.

Настольный

Такое оборудование подходит для использования исключительно в бытовых целях. Такие станки могут находиться в квартире, в гараже, в частном доме и выполнять самые стандартные операции по обработке изделий из древесины. Именно на таких станках народные умельцы делают самые необходимые и красивые предметы для своего интерьера.

Особенности изготовления рейсмусового станка своими руками

Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:

• подшипников, обладающих повышенной износостойкостью;
• стальных прокатных листов;
• зубчаток;
• шкивов;
• мощного электрического движка.

В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.

Инструкция для самодельного рейсмусового станка по дереву:

Сборка рейсмуса из электрорубанка своими руками

Для создания самодельного рейсмусового станка нужно поместить рубанок на брусок, зафиксировать его с помощью такого приспособления, как струбцины, не забыв при этом оставить зазор.

Схема изготовления рейсмуса из рубанка своими руками очень проста:

• опорный брус закрепляется на удобной поверхности;
• необходимая величина зазора подбирается за счет добавления прослоек фанеры;
• на полученное основание крепится струбцинами конструкция рейсмуса из электрорубанка.

Две струбцины удерживают основание на столе, другие две – рубанок. Убедившись в надежности этого крепления, можно приступать к использованию инструмента.

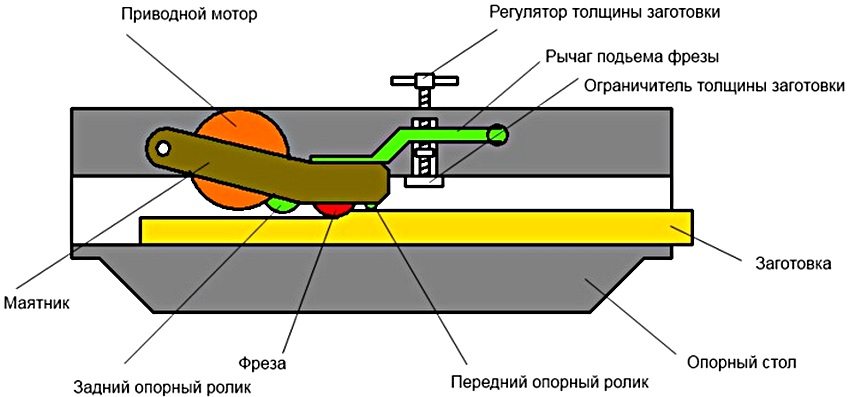

Схема устройства самодельного рейсмусового станка

Токарно-фрезерный станок по дереву своими руками

С конструктивной точки зрения, серийные агрегаты такого типа являются довольно сложными. Это связано с тем, что они оснащаются ЧПУ. В домашних условиях воссоздать подобную систему невозможно, поэтому специалисты рекомендуют изготавливать максимально простые фрезерные агрегаты.

Опытные домашние мастера предпочитают не покупать дорогое заводское оборудование, а делают его простой аналог своими руками

В первую очередь рекомендуется выполнить чертеж токарного станка по дереву. Своими руками можно начертить простой план, который будет включать в себя перечень материалов и схему будущей конструкции.

При изготовлении такого агрегата не рекомендуется использовать классический вариант, в котором болванка располагается между передним и задним узлом. Также желательно отказаться от функциональной части, представленной резцом. В этом случае функциональным элементом будет выступать ручной фрезер. Достоинства такой конструкции в ее экономности и повышенной функциональности.

Токарно-фрезерное оборудование, используемое для обработки дерева, включает в себя несколько компонентов. Их можно выполнить самостоятельно. Вначале необходимо сделать основу агрегата (станину). Для ее изготовления, как правило, используют деревянные бруски. Опора такого типа отличается высокой прочностью и жесткостью.

Затем выполняется фиксация переднего узла, который не должен двигаться. Задняя бабка, наоборот, должна менять свое положение за счет перемещения по монтажной панели.

Простейший самодельный токарный станок для обработки деревянных заготовок состоит из нескольких основных частей: рамы, передней и задней бабки, ведущего и ведомого центров

Что качается электродвигателя, то для увеличения его эффективности используют один распространенный способ. На вал привода монтируют диск меньшего диаметра, а на аналогичный элемент переднего узла – большего. Взаимодействие в этом случае выполняется посредством ременной передачи.

Как уже было сказано выше, в этом случане инструментом для токарного стака по дереву служит фрезер. Он монтируется в верхней точке опоры на выполненную своими руками платформу

Важно запомнить, что в самодельных устройствах исключается возможность подключения функционального элемента к ЧПУ. Таким образом, именно в указанном порядке изготавливается простейший агрегат с фрезой, оснащенный по минимуму

Токарный станок по дереву материалы

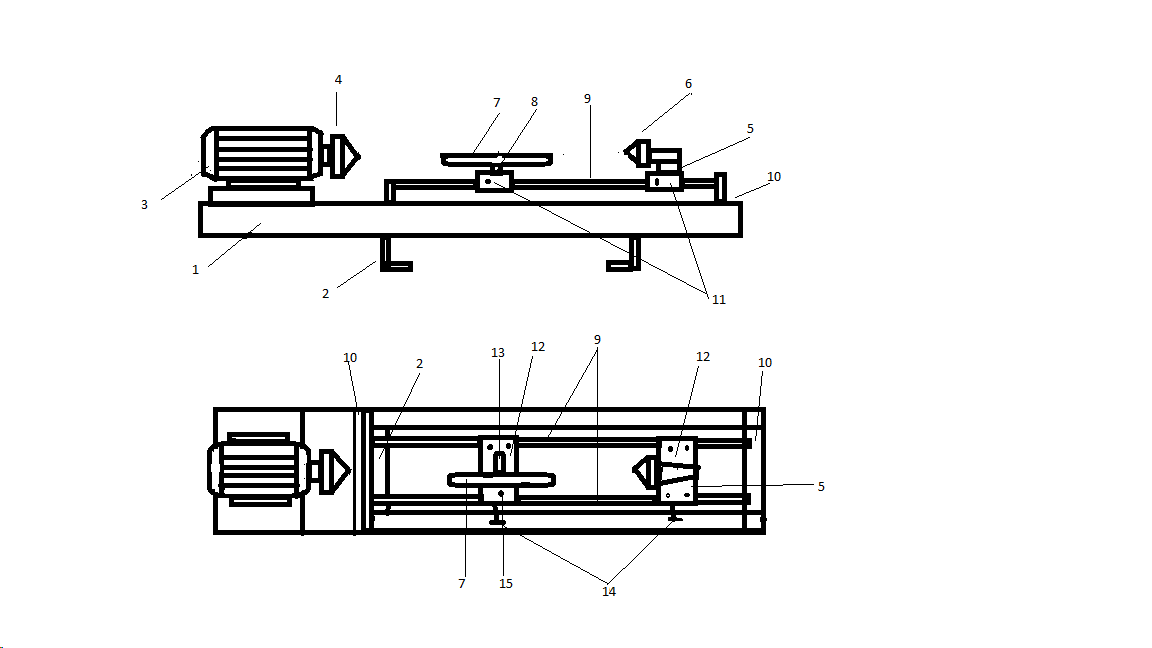

Сама конструкция состоит из следующих частей (смотрите на рисунке)

1. Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
2. Поперечная П — образная балка.
3. Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
4. Токарный патрон.
5. Опора для задней бабки.
6. Элемент что крутится.
7. Упор для заготовки или инструмента.
8. Упор для подручника.
9. Направляющие балки.
10. Угол, стойка или опора для задней бабки.
11. Обойма.
12. Металлическая пластина под упор.
13. Деталь поперечной направляющей.
14. Винтики для закрепления.
15. Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)

Упор ( №5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

• Лист металла;
• П — образные балки из металла;
• Полоски из стали;
• Углы из стали;
• Электрический двигатель;
• Передаточный механизм;
• Несколько гаек и болтов для скрепления;
• Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения ( или можно сделать «карманные» модели).

Функциональные особенности и устройство

Задняя и передняя бабки любого токарного станка – важные детали конструкции, каждая из которых выполняет свои функции.

Передняя бабка. От точности изготовления данной детали зависит качество всей конструкции в результате. На передней бабке расположен шпиндель, который передает на обрабатываемую деталь движение кручения. Основными элементами передней бабки являются:

• корпус;
• шпиндель;
• подшипники;
• конструкция для контроля направления движения шпинделя;
• устройство, которое контролирует скорость движения шпинделя;
• устройство для подключения и установки оборудования.

Задняя бабка. Это опорный узел деревообрабатывающего токарного станка, который предназначен для фиксации заготовки. Основные элементы конструкции задней бабки:

• корпус;
• пиноль;
• маховик;
• рукоятка маховика;
• винт, чтобы перемещать заднюю бабку в поперечном направлении.

Задняя бабка имеет в пиноли отверстие, куда вставляется инструмент для обработки детали. Во время рабочего процесса бабка передвигается по станине для подборки оптимального расстояния в зависимости от длины обрабатываемой заготовки.

Что можно изготовить?

Опытный мастер с помощью токарного станка может изготовить огромное количество предметов, начиная от простых реек и заканчивая изысканными предметами мебели.

Салатницы

В зависимости от размера заготовки можно сделать более глубокие салатницы или плоские. Работа в любом случае требует терпения и фиксации заготовки на одном конце.

Коробочки

Эти изделия требуют большего мастерства от токаря. Но в результате можно получить настоящее произведение искусства.

Ножки для мебели

Здесь фантазия мастера безгранична

Комбинируя разные декоративные моменты, можно сделать поистине изящные ножки, которые будут привлекать всеобщее внимание и восхищение

Игрушки

Куклы, медведи, и, конечно, матрешки – это все в руках опытного токаря может получиться из простой деревянной болванки.

Кубки

Деревянный кубок подойдет в награду победителю и украсит полку любого серванта. Дополнительно можно выжечь памятную надпись.

Вазы

Деревянные вазы, выполненные на токарном станке, отличаются разнообразием форм и украшений. В них цветы всегда смотрятся на порядок красивее, а атмосфера ближе к натуральной.

Изготовление станины, задней бабки и упора

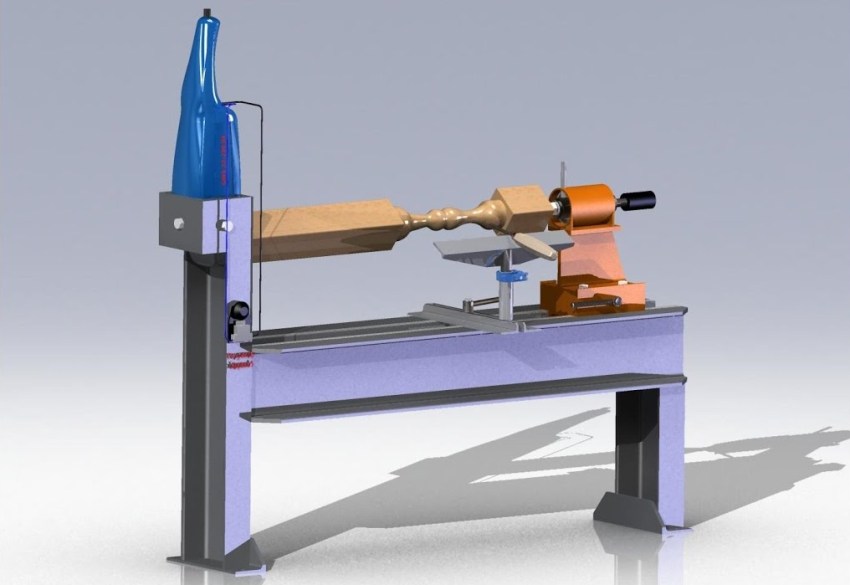

Из старой ручной электродрели берется патрон и передняя часть корпуса, из которых изготавливается задняя бабка. При использовании в качестве задней бабки части от ручной электродрели нужно выбирать дрель с металлическим корпусом.

Для закрепления агрегата изготавливается стойка, закрепляемая на станине станка, таким образом, чтобы была возможность перемещения узла вдоль продольной оси станка. Устройство патрона позволяет оказывать на него значительные продольные нагрузки, что является существенным преимуществом при использовании его в конструкции устройства.

Станина изготавливается из кусков швеллера. Все элементы станины соединяются между собой при помощи использования сварочного аппарата. Для установки электроточила, выполняющего функции передней бабки, на станине закрепляется площадка из толстой фанеры.

Для закрепления токарного станка изготавливается стойка

Электропривод станка устанавливается на специальной пластине, закрепленной на столе, на котором устанавливается станина токарного станка. Пластина изготавливается таким образом, чтобы имелась возможность ее перемещения вдоль направления движения ремня. Это нужно для регулировки скорости вращения вала передней бабки.

На станине закрепляется суппорт с возможностью его плавного перемещения вдоль и поперек станины. Он изготавливается из двух труб разного диаметра. Для фиксации этого узла применяется гайка-барашек. На суппорте закрепляется планка-упор, на которой располагаются резцы для токарного станка по дереву в процессе его работы.

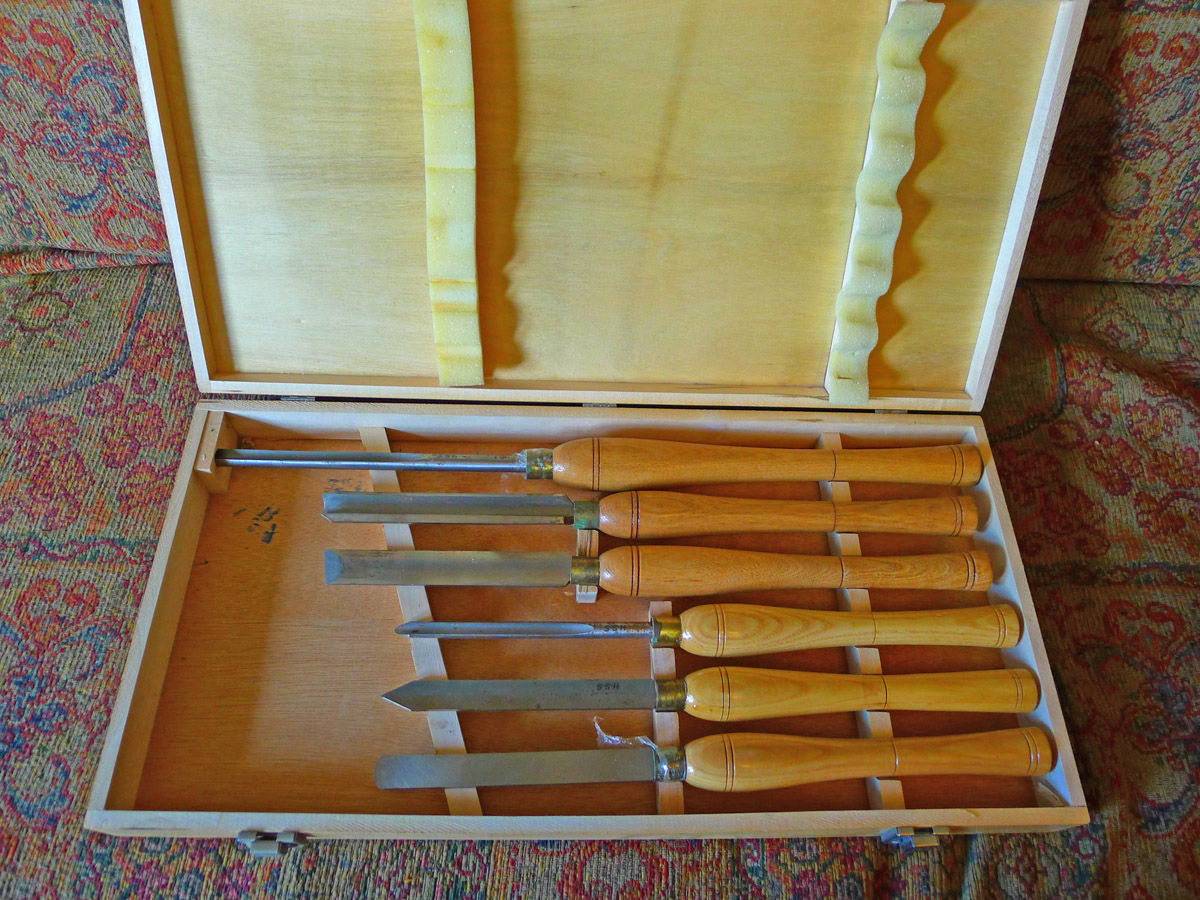

Рабочие инструменты – резцы для работы на токарном агрегате по дереву можно сделать собственноручно, используя для этой цели пластины из инструментальной стали или приобрести уже готовые в специализированном магазине. Стоимость набора резцов для работы на токарном станке колеблется от 300 рублей до нескольких тысяч рублей. Стоимость набора зависит от качества резцов и их количества в наборе.

Стоимость набора резцов для работы на токарном станке колеблется от 300 рублей до нескольких тысяч рублей

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Фрезы для станков по дереву

Среда обитания

Этим страусам по душе такие места обитания, как саванны, потому встречаются они в патагонских низменностях и в горных плато Анд. Основное место их обитания: Аргентина, Чили, Парагвай, Уругвай, Боливия и Бразилия.

В местах ниже, где царит теплый климат, Нанду, а Нанду Дарвина обжился на высотах до 4500 над уровнем моря.

В 1990 году, в северно-восточной Германии, со страусиной фермы в г.Любек убежало некоторое количество крылатых этого вида. Южноамериканский страус смог хорошо адаптироваться к климату и развить свою популяцию. Сейчас их количество включает около ста особей.

Страусоводы России чаще всего занимаются разведением Африканского страуса, однако содержание Нанду почти ничем не отличается. Их выращивание по сложности ничуть не уступает выращиванию любой домашней птицы.

• наличие земельного участка, с учетом размера птицы;
• наличие территории, подходящей для пастбища;
• места для гнезд и вольеры;
• наличие водоснабжения;
• молодняк птицы.

Чтобы разводить птицу в своем личном хозяйстве зимой понадобится построить теплое помещение, а летом Нанду можно содержать в открытых загонах. Желательно возводить птичник на хорошо освещенных солнцем участках.

Помещения для страусов должно быть максимально просторным, освещенным и чистым, но особенное внимание нужно уделить климату в жилье Нанду. Страусы очень выносливые и сильные птицы, но пребывание на холоде может их загубить

Получение молодняка птицы можно производить несколькими способами:

Получение молодняка птицы можно производить несколькими способами:

1. Родителей содержат в теплых птичниках или в открытых загонах, в зависимости от сезона. Яйца постоянно вынимаются из гнезда на инкубацию, что стимулирует яйцекладку. Птенцы выращиваются без родителей. Таким способом получают до 40 яиц от каждой самки.
2. Родителей содержат в закрытых птичниках с обширным выгулом круглогодичный. Высиживание яиц предоставляется самке. Забота человека в этом случае ограничивается защитой молодняка от диких животных. При плюсах экономии на инкубации яиц, существует большой минус — самка сможет высидеть не более 15-20 яиц.
3. Смешанный способ. При этом варианте некоторое количество яиц оставляют высиживаться родителями, тогда как другую часть выводят способом инкубации.

Рацион

Страус из Южной Америки для нормальной жизни требует максимально разнообразного питание. Основными корм для страуса — растительная пища.

Животные и минеральные корма добавляются к рациону, но в меньших дозах:

1. Корма растительного происхождения — основной источником углеводов и клетчатки. Для кормления можно использовать: кукурузу, пшеницу, ячмень и овес.
2. Сочные корма. Содержат много воды и хорошо перевариваются. Полезно включать в рацион витаминное сено из клевера и других луговых трав.
3. Корнеклубнеплоды — источник витаминов и минеральных веществ для зимне-весеннего кормления. Страусам можно давать: клубни сырого или вареного картофеля, свеклу и морковь.
4. Корма животного происхождения. Используются для прикорма страусят, так как содержат белок в большом количестве. Молоко использовать нельзя, но можно давать простоквашу или творог. Много белка в рыбе и яйцах.

Поят страусов каждый день утром свежей водой, меняя её по мере загрязнения.

Мини токарный станок по дереву своими руками

В домашней мастерской можно изготовить и менее габаритное устройство. Мини токарный станок по дереву своими руками имеет размер от 20 до 30 см. Для того чтобы его сделать, потребуется старый моторчик и блок питания от ненужной магнитолы советского образца. Такое небольшое устройство отлично подойдет для обточки маленьких деталей из дерева (например, рукояток).

Мини станок можно начинать собирать в любой последовательности, главное, соблюдать очередность при сборке его деталей

А также данный прибор можно использовать как мини токарный станок по металлу. Своими руками нетрудно изготовить такой небольшой аппарат, который позволит придавать нужную форму не только деревянным заготовкам, но и изделиям из олова и даже алюминия.

В этом случае существует определенный алгоритм действий, которого стоит придерживаться. В первую очередь необходимо взять металлический лист и подготовить коробочку, которая будет выполнять функцию футляра для двигателя. Специалисты рекомендуют выбирать листы толщиной 1-1,5 мм. Пластину необходимо выгнуть в виде буквы «П» и выполнить в ней отверстие под вал.

Далее нужно изготовить сразу несколько элементов из деревянного бруска. Толщина материала должна быть приблизительно 2-3 см. Вначале выполняется несущий кожух, а потом – опорные детали под моторчик и задний узел.

На следующем этапе нужно нарезать квадратные детали из дерева и склеить из них «башню». Затем необходимо закрепить полученную конструкцию с помощью саморезов (4 шт.). В конце остается только пометить точку держателя, функцию которого выполняет саморез, и зафиксировать планшайбу со стороны двигателя.

Мини станок по дереву значительно облегчается процесс обработки древесины, делает работу более увлекательной

Такая инструкция позволяет изготовить небольшой станок, размеры которого не будут превышать 25 см. Безусловно, для серьезной работы такое устройство не подойдет. Но для выполнения мелких задач такой прибор является наиболее подходящим вариантом, который очень просто собрать своими руками. Мини токарный станок расходует очень мало электрической энергии, что также является плюсом.

Устройство конструкции

Любое данное устройство состоит из главных и добавочных частей. В качестве главных элементов выступают:

• рабочая плита;
• станина;
• устройство вала;
• любой режущий инструмент,
• приспособление, отвечающее за передачу движения.

Добавочные составляющие:

• участки для ограждения небезопасного места,
• точка, которая отвечает за подачу используемого материала;
• устройство, запускающее станок;
• приспособление для смазки.

В качестве станины применяется тяжёлое сооружение, сделанное из чугуна либо из цельного железного сплава. Каждая конструктивная часть станка устанавливается на станину, которая отвечает за их расположение и за устойчивость приспособления. Чаще всего установка осуществляется на железобетонный фундамент.

Главная функция рабочего стола — это фиксация всех рабочих частей. Он производится из отшлифованного чугуна, который заранее заготавливают. Существуют два вида стола: неподвижный и подвижный.

Для фиксации режущего инструмента на данном оборудовании употребляется рабочий вал. Существует несколько видов этого приспособления. Они различаются типом режущего прибора, который непосредственно крепится к нему. Среди них выделяют:

• Ножевой;
• Шпиндельный рабочий вал;
• Пильный.

Обычно он производится из точёной стали. Главными его характеристиками является крепость, сбалансированность и наличие места для крепления режущего инструмента.

В качестве режущего прибора выступают разные детали. Они различаются функциональными и конструктивными отличительными чертами, а также формой и размером.

Для их производства используется качественная углеродная сталь. Ниже мы рассмотрим виды режущих приборов для станка:

1. На сверлильных станках по дереву используют свёрла.
2. Для шлифовальных употребляется рулонная шкурка.
3. Инструмент в форме пильной ленты используют на ленточнопильных видах станка.
4. Ножи фасонного, а также плоского типа применяют на шипорезных, фрезерных либо же строгальных конструкциях.
5. Приспособление, повторяющее вид круглого диска, используется на станках круглопильного вида.
6. Для фрезерных и шипорезных станков хорошим вариантом будет использование фрез, прорезных дисков, а также крючков.
7. На деревообрабатывающих станках циклевального вида употребляют циклевальные ножи.
8. Долбёжную цепь используют на цепнодолбежных приспособлениях.

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

• Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
• Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
• Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Проектирование и чертежи с размерами

Проектирование начинается с определения видов работ и размеров обрабатываемых заготовок. На основании этого намечаем габаритные размеры, мощность двигателя привода, длину станины. Необязательно вычерчивать все детали по ГОСТ. Достаточно технического рисунка всех деталей.

Рассчитать точки сверления, определить размеры сопрягаемых деталей. Отдельно надо разработать кинематическую схему и электрическую схему. В кинематической схеме определим межцентровые расстояния шестеренок или шкивов коробки передач. Электрическая схема даст возможность правильно подключить электрооборудование.

Похожие записи:

Съемник пружин амортизаторов чертеж Домашняя заготовочка: террористы учатся взрывать неверных у мамы на кухне Диван из поддонов Как быстро и правильно зачистить провод от изоляции Как правильно пользовать ручной или стационарной швейной машинкой Как сделать чемодан для инструментов своими руками
