Простой самодельный усилитель для сабвуфера

Содержание

Классификация усилителей

При выборе усилителя для сабвуфера необходимо обращать внимание на класс. Класс А — из-за повышенного шума в салоне автомобиля является наиболее редко используемым вариантом, однако самым правильным, если рассматривать со стороны низких искажений

Класс В — отличается высокой эффективностью, способностью не нагреваться при длительном использовании. Крайне распространен на современном рынке. Класс АВ — одно из идеальных сочетаний двух вышеупомянутых классов. Как правило, используется в большинстве машин. Обеспечивает хороший результат при низком уровне искажений. Класс Д — цифровой метод усиления, как правило, используется для низкочастотных сигналов. Сейчас не сильно распространен среди обычных потребителей, однако, при хорошем развитии технологии может превзойти уровень АВ.

Рейтинг производителей автомобильных усилителей

  1. Sony. Популярный японский производитель, выпускающий технику всех видов, включая усилители звука. Устройства Sony славятся отличным качеством сборки и продвинутыми характеристиками.
  2. Pioneer. Крупный японский бренд, один из лидеров на рынке аудиотехники. Компания Pioneer выпускает усилители звука всех видов: недорогие, средние по стоимости и премиальные модели. Покупая технику производителя, можно быть уверенным в ее качестве и долговечности.
  3. Alpine. Французский производитель с мировым именем. В ассортименте Alpine можно найти усилители всех видов. Компания выпускает моноусилители и многоканальные модели, под любой бюджет.
  4. Ural. Российская компания, которая выпускает усилители ничуть не хуже, чем американские и японские бренды. Особенность продукции «Урал» в том, что она создается с учетом особенностей климата и состояния российских дорог. Это гарантирует, что устройство долго прослужит при аккуратном использовании.
  5. Hertz. Итальянская марка, крупный игрок на рынке аудиотехники. Производит высококачественные акустические системы, сабвуферы и другие устройства. Усилители Hertz славятся надежной сборкой и хорошими эксплуатационными характеристиками.
  6. Blaupunkt. Немецкая компания по производству аудиотехники, имеющая почти 100-летнюю историю. В ассортименте Blaupunkt есть много недорогих, но качественных моделей. Поэтому если бюджет ограничен, то стоит покупать усилки от Blaupunkt.
  7. Swat. Еще один отечественный производитель, попавший в рейтинг. Техника компании разрабатывается с учетом сурового российского климата, поэтому долго служит при бережном использовании.
  8. Keenwood. Японский производитель аудиотехники, основанный более 70 лет назад. Усилители Keenwood надежно собраны, по функциональности не уступают моделям от Sony и Pioneer.
  9. JBL. Этот американский производитель запомнился пользователям своими портативными колонками и наушниками. Тем не менее, JBL выпускает и автоусилители, причем довольно неплохие, с адекватной ценой.

EDGE. Британский производитель автомобильной акустики. Усилители звука этого бренда надежны и долговечны (большинство моделей имеет защиту от перегрева и перепадов напряжения).

Как выбрать усилитель под сабвуфер

Чтобы понять, как подобрать усилитель к сабвуферу нужно разбираться в его основных характеристиках. Кроме числа каналов, на качество работы звуковоспроизводящей системы, могут повлиять следующие параметры:

  • Выходная мощность
  • Частотный диапазон
  • Коэффициент искажений
  • Наличие фильтров
  • Число блоков питания

Выходная мощность считается субъективным параметром, так как производители аппаратуры вводят покупателей в заблуждение, указывая киловатты на выходе. Выбирать устройство нужно только по номинальной мощности, которая измеряется при коэффициенте искажений в 1%. При измерении максимальной или пиковой мощности искажения вообще не учитываются, поэтому прослушивание музыки на ней невозможно.

Частотный диапазон автомобильных усилителей под сабвуфер приблизительно одинаков и соответствует тем звукам, которые хорошо воспринимаются человеческим ухом, тем не менее, многие производители указывают запредельные значения частот, чтобы неоправданно повышать цену на свою продукцию. Коэффициент нелинейных искажений зависит от мощности. Чем выше мощность, тем процент искажений выше. На бытовых УНЧ значение коэффициента искажений измеряется на частоте 1000 Гц при номинальной выходной мощности.

Выбор усилителя для сабвуфера зависит от наличия полезных опций. Очень важным для качественного воспроизведения низких частот, в устройстве, являются специальные фильтры и регулировки. Их может быть несколько:

  • LPF
  • Bass Boost
  • Subsonic

LPF или фильтр низких частот обрезает диапазон, находящийся выше определённого значения. Так если низкочастотный канал должен работать в полосе от 40 до 150 Гц, то всё, что выше мешает работе канала. На самом деле фильтр не способен полностью удалить верхние частоты, а только сильно понижает их уровень. BassBoost представляет собой эквалайзер, предназначенный для подъёма низких частот. В спектре низкочастотного сигнала присутствуют обертоны, не слышимые человеческим ухом. Они негативно влияют на работу громкоговорителя и могут вызвать повреждения диффузора. Для того чтобы удалить эти частоты применяется фильтр Subsonic.

При подборе многоканального усилка под саб нужно обратить внимание на количество блоков питания. Идеальный усилитель должен иметь отдельный блок питания на каждый канал

Это связано с тем, что потребляемая мощность каждого канала бывает различной и низкочастотный тракт, как самый активный, будет забирать на себя большую часть энергии. При этом питание других каналов будет занижено, что отрицательно скажется на качестве звука. Четырёхканальные системы хорошего качества оснащены двумя источниками питания, из которых один работает на низкочастотный канал, а другой на все остальные.

Хороший блок низкой частоты должен на каждом канале иметь два типа входов – вход высокого уровня (HighLevel) и линейный вход(LineInput). Это позволит без проблем выстроить нужную конфигурацию звуковой системы автомобиля.

Проблемы с подключением сабвуфера

При самостоятельном подключении сабвуферов могут возникать проблемы с его работой. Наиболее распространенными ошибками являются неправильное соединение, а также плохой контакт или использование проводников недостаточного сечения.

Примеры проблем, с которыми сталкивались пользователи:

  1. После подключения сабвуфера активируется питание, индикатор «power» зажигается, но звук не воспроизводится. Причиной подобного поведения является недостаточно хороший контакт с массой. Рекомендуется установить дополнительный массовый провод от аккумулятора. Кабель должен обладать сечением, сопоставимым с сечением заземления усилителя.
  2. Некоторые магнитолы оснащены линейными выходами, предназначенными для установки только активного сабвуфера. Подключение пассивного устройства выполняется через активный конвертер аналогового сигнала. При прямом подсоединении сабвуфер работает тихо и прерывисто. Применение конвертера подразумевает подключение основных динамиков через усилитель.
  3. При подключении активного сабвуфера к двум сигнальным кабелям RCA, идущим от магнитолы, происходит снижение громкости. Отключение одного входа восстанавливает работу. Это связано с тем, что в конструкции усилителя имеется так называемый удвоитель сигнала. В этом случае достаточно оставить один кабель, а второй не использовать.
  4. Активный динамик установлен через тюльпаны RCA. Звук тихий, при попытке добавить громкость возникают шумы и хрипы. Причиной может быть недостаточное сечение проводов или неисправность предохранителя линейных выходов (имеется на магнитолах ряда производителей, например, Pioneer).

Инструменты и материалы


Внутренняя схема усилка Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

  • блок усилителя импульсов;
  • устройство обработки импульса;
  • преобразователь напряжения от 12 вольт до 40;
  • устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.


Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.


Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

  1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
  2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

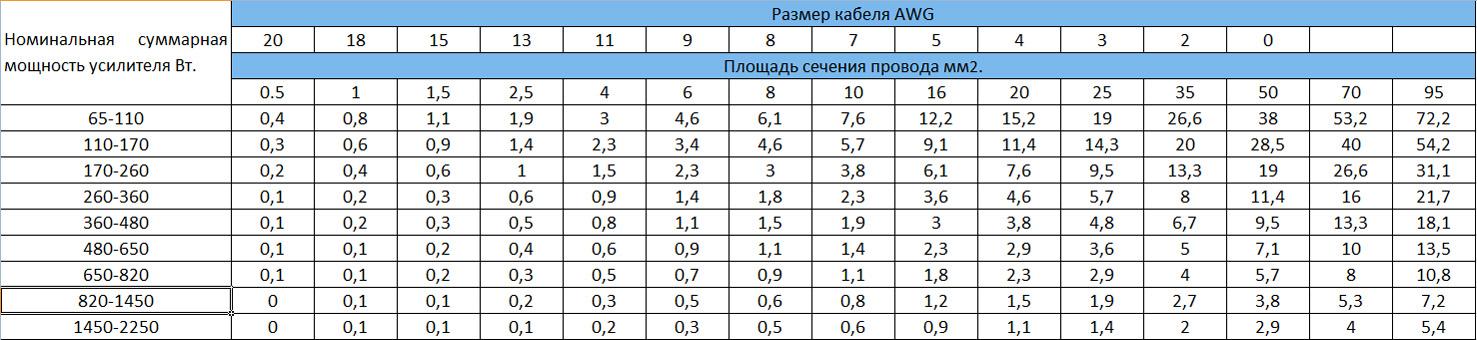

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

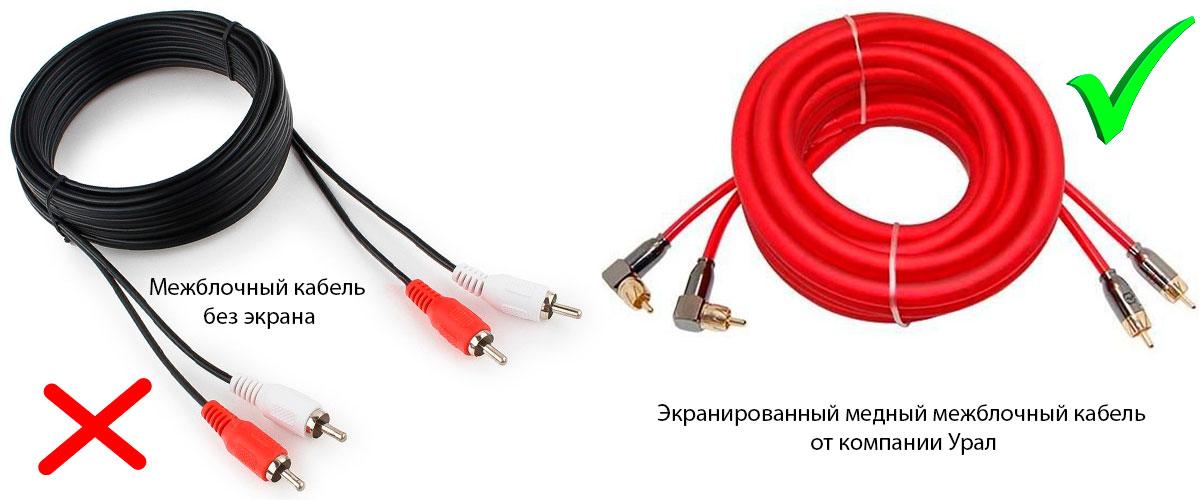

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

  • AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
  • miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
  • ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы.  С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.

Рейтинг автомобильных усилителей

Был составлен на основании статистики продаж и отзывов покупателей.

Kicx AP 1000D

Плюсы

  • может работать с несколькими типами нагрузки
  • достаточно высокая выходная мощность
  • компактный
  • удобно устанавливать

Минусы

  • класс качества звука D
  • соотношение сигнал/шум 90 Дб
  • стоимость

От 6292 ₽

Данный одноканальный усилитель моноблок выполнен в металлическом корпусе реберной конструкции для улучшения отдачи тепла. Он удобно монтируется и просто подключается. Это хороший вариант для подключения сабвуфера с мощностью на канал для акустики импеданса 4 Ом в 420 Вт. Однако заявленный класс D по качеству звука прямо говорит о значительном искажении сигнала.

SUPRA SBD-A4270

Плюсы

  • компактный
  • простая установка
  • может работать на 2 типа нагрузки
  • достаточно высокая выходная мощность
  • фильтры частот

Минусы

  • недостаточно высокая мощность для нагрузки 4 Ом
  • нет гибридного режима мост+2 канала акустики

От 3340 ₽

Данный 4 канальный усилитель достаточно функционален и может обеспечить качественный звук. К нему можно подключать как линейный, так и выходной контур магнитолы с напряжением до 6 В. Есть фильтры высоких и низких частот, последние могут усиливаться до 12 Дб. Главными недостатком модели является возможность работать только в 4 канала или на 2 мостовых соединения, без гибридного режима.

Pioneer GM-A6604

Плюсы

  • компактный
  • просто устанавливается
  • есть режим усиления басов
  • мостовой режим

Минусы

  • средняя мощность
  • фильтр только для высоких частот
  • при усилении басов наблюдаются искажения на пределе громкости

От 7925 ₽

Данный 4 канальный усилитель достаточно универсален. Он может работать в гибридном мостовом режиме, формируя мощный сигнал для саба и двух колонок. Удобной функцией является усиление басов и возможность отсечь полосу высоких частот.

Blaupunkt GTA 475

Плюсы

  • стильный вид
  • компактный корпус
  • простая установка
  • высокий класс звука А/В
  • мостовой режим

Минусы

  • скромная мощность
  • нет гибридного режима работы
  • цена

От 5328 ₽

Данный автоусилитель для сабвуфера понравится тем, кто за приемлемые деньги хочет подключить двухканальный пассивный саб. Функционал создания двух мостов на выходе позволяет получить приемлемую суммарную мощность. Усилитель не может использоваться для передачи сигнала на саб (мостовой схемой) и 2 колонки.

Мощность

Мощность — это основной параметр при выборе усилителя, от правильной подборки будет зависеть качество звучания и сохранность динамика.

Не раз приходилось слышать мнение, что усилитель не должен превышать сабвуфер по мощности, чтобы его не спалить- ЭТО НЕ ВЕРНО!

Динамик намного быстрее сгорит при недостатке подводимой мощности и искажений, возникающих из-за этого (клиппинг).

При равных значениях сабвуферу все равно будет недостаточно контроля, так как необходим запас для прохождения кратковременных пиковых нагрузок. При наличии этого запаса бас будет плотнее, быстрее и глубже.

Но не нужно впадать в крайности, а лучше руководствоваться принципом разумной достаточности, в конечном итоге все будет зависеть от максимальной громкости качественного звучания, которая необходима. Подробнее смотрите в видео ролике в конце статьи.

При изучении характеристик оборудования не обращайте внимания на яркие цифры, типа 1000 Ватт!!! и т.п., при этом чем ярче и больше цифры, тем дальше они от правды.

Ориентируйтесь на значение RMS, многие путают ее с номинальной мощностью, но на самом деле RMS — это максимальная (предельная) синусоидальная мощность, при которой усилитель или колонка может работать в течение одного часа с реальным музыкальным сигналом без физического повреждения. Но не будем зарываться в определения, тем более, что этот параметр будет правильным ориентиром при выборе.

При оценке RMS обязательно учитывайте для какого импеданса (сопротивления) она указана и поддерживает ли вообще усилитель сопротивление, предусмотренное вами (подробнее о сопротивлении читайте здесь).

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Как собрать муз усилитель для сабвуфера

Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала. Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя

Размер имеет значение: даже D-класс бывает разным

Но мы отвлеклись, вернёмся снова к усилителям. Если каких-то пять-семь лет назад АВ-класс имел непререкаемый авторитет, то сегодня автомобильные усилители D-класса во многих случаях выглядят уже предпочтительнее.

Во-первых, компактность. Дома усилитель размером с тумбочку хоть и выглядит громоздким, но всё равно не вызывает настолько серьёзных проблем. В машине разница в длине корпуса всего в 5 см может оказаться решающей. Далеко не каждый сегодня хочет выставлять компоненты аудиосистемы напоказ и тратить много денег на инсталляцию. А компактный D-класс позволяет сделать инсталляцию скрытой. Возможность уместить усилитель, скажем, под сиденьем или под панелью кажется весьма привлекательной.


При всей своей компактности некоторые автомобильные усилители на современных чипах D-класса имеют вполне взрослые показатели выходной мощности и весьма приличное звучание

Во-вторых, — энергоэффективность. Опять же, по сравнению с домашней техникой, в автомобиле этот вопрос стоит особо остро. Особенно с увеличением числа электромобилей и гибридов. Пускать больше половины потребляемой энергии в тепло, согласитесь, не самый рациональный способ её расходования. Впрочем, совсем под обивку прятать такие усилители всё равно не стоит, тепловыделение хоть и не такое, как у АВ-класса, но всё-таки не нулевое. Хотя бы какой-то воздухообмен обеспечиваться должен.


Новое поколение усилителей вовсю использует чипы D-класса с эффективностью выше 95%

Ну и третий довод в сторону D-класса — это, как ни странно покажется многим, качество звучания. Я не беру сейчас в расчёт дорогие усилители высокого класса, там другой расклад. Но в умеренной ценовой категории при сопоставимых ценах АВ-класс чаще всего действительно проигрывает современному D-классу. Лет пять назад это было бы спорным утверждением, но с появлением новых чипов, работающих на несущих частотах под полмегагерца, это уже факт.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля. Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Это интересно: Подержанный кроссовер в 2020 году – какой выбрать в бюджетном классе?

Как подключить сабвуфер к усилителю?

  • Плоскогубцы и кусачки;
  • Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
  • Пластиковые стяжки;
  • Набор гаечных ключей;
  • Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

  1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
  2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
  3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
  4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

  1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
  2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
  3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.
