Простые схемы измерителей esr оксидных конденсаторов

Приставка к мультиметру esr метр

Я внес минимальные изменения. Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор 78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение).

Изменил некоторые детали. Микросхема 74HC132N, транзисторы 2N7000 (to92) и IRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов. При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В.

Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1 — перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

↑ Наладка

Наладка очень проста и заключается в установке чувствительности с помощью R4 при подключенном резисторе 2…5 Ом и установке нуля цифрового вольтметра на диапазоне 200mV.

Операции надо повторить несколько раз, далее можно убедиться в точности измерителя, подключая резисторы 0,1…5 Ом.

Настраивать надо со штатными шнурами, плату хорошенько промыть, конденсатор С3 должен быть термостабилен.

↑ К вопросу о точности вообще

Начиная с 10 Ом, точность примерно 3% и ухудшается примерно до 6% при 20 Ом (200мВ), но точность при измерениях бракованных элементов не важна. Поскольку измерения проводятся при комнатной температуре, термонестабильность будет мала, испытаний на эту тему я не проводил.

При измерениях ESR конденсаторов в компьютерных блоках питания и на материнских платах, я пришел к выводу, что конденсаторы от 1000 мкФ с сопротивлением 0,5 Ом надо срочно выпаивать и отправлять в ведро, нормальное ESR 0,02…0,05 Ом.

Попутно обнаружил, что у исправных конденсаторов ESR очень сильно зависит от температуры, так у конденсатора 22 мкФ ESR уменьшалась от тепла пальцев на 10%. Это объясняет, почему некоторые фанатичные лампадные конструкторы специально делают подогрев конденсаторов в катодных цепях с помощью проволочных обогревателей.

По этой причине, а также по причине имеющегося сопротивления контактов считаю, что в измерения тысячных долей Ом нет особой необходимости.

↑ Итого

Данный прибор работает у меня около месяца, его показания при измерениях конденсаторов с ESR в единицы Ом совпадают с прибором по схеме Ludens. Он уже прошёл проверку в боевых условиях, когда у меня перестал включаться компьютер из-за емкостей в блоке питания, при этом не было явных следов «перегорания», а конденсаторы были не вздувшимися.

Точность показаний в диапазоне 0,01…0,1 Ом позволила отбраковать сомнительные и не выбрасывать старые выпаянные, но имеющие нормальную ёмкость и ESR конденсаторы. Прибор прост в изготовлении, детали доступны и дёшевы, толщина дорожек позволяет их рисовать даже спичкой. На мой взгляд, схема очень удачна и заслуживает повторения.

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание!

Игорь Котов, главный редактор журнала «Датагор»

Оригинальная статья в журнале «Радио» № 8 за 2011 год: ▼ radio-8-2011-esr-meter.7z 13/08/16 ️ 1,09 Mb ⇣ 54

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание!

Игорь Котов, главный редактор журнала «Датагор»

Не секрет, что наибольшее число отказов современной аппаратуры происходит по вине оксидных конденсаторов. Это не только обрыв, потеря емкости, короткое замыкание, но и дефект, выражающийся в увеличении активной составляющей конденсатора.

↑ Начало

Да, эта тема многократно обсуждалась, в том числе и здесь. Я собрал два варианта схемы Ludens и они очень хорошо себя зарекомендовали, тем не менее, у всех предлагаемых ранее вариантов есть недостатки. Шкалы приборов со стрелочными индикаторами очень нелинейны и требуют для калибровки много низкоомных резисторов, эти шкалы надо рисовать и вставлять в головки. Приборные головки велики и тяжелы, хрупки, а корпуса малогабаритных пластмассовых индикаторов обычно запаяны и они часто имеют мелкую шкалу. Слабым местом почти всех предыдущих конструкций является их низкая разрешающая способность. А для конденсаторов LowESR как раз надо измерять сотые доли Ома в диапазоне от нуля до половины Ома. Предлагались также приборы на основе микроконтроллеров с цифровой шкалой, но не всякий занимается микроконтроллерами и их прошивками, устройство получается неоправданно сложным и относительно дорогим. Поэтому в журнале «Радио» сделали разумную рациональную схему — цифровой тестер есть у любого радиолюбителя, да и стоит он копейки.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.

Выполнение измерения емкости

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.

Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Вам это будет интересно Особенности инструментов для обжима

Существуют специальные измерители емкости.

Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.

Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.

Протечка электролита

Как проверить исправность конденсатора

На первом этапе надо сделать визуальный осмотр детали на наличие механических повреждений, деформации корпуса, изменения цвета. У электролитических элементов это разбухание в верхней части, которое может быть небольшим, но заметным в сравнении с исправными аналогами. Зачастую деталь внешне выглядит нормально. Тогда для ее проверки потребуются специальные приборы:

• мультиметр, в котором реализована функция измерения емкости;
• специальный измеритель емкости конденсаторов;
• LC-метр;
• прибор ESR.

Используя мультиметр, иногда трудно сделать вывод о неисправности, так как емкость поврежденного конденсаторного элемента снижается на очень малые величины. С помощью LC-метров или специальных приборов определить ее значение можно точнее. Для измерений емкости электролитических конденсаторов служат приборы ESR. Причем замеры производятся без выпаивания деталей из схемы.

Настройка устройства

После окончания монтажа и проверки, необходимо проверить осциллографом частоту на щупах X1 и X2. Она должна быть в пределах 120…180 кГц. Если это не так, то путем подбора резистора R1 добиваются нужной частоты. Далее необходимо подготовить набор резисторов следующих номиналов:

1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.

К щупам X1 и X2 необходимо подсоединить резистор в 1 Ом и вращением R2 добиться, чтобы на мультиметре было 1мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и не изменяя R2 записать показание мультиметра. То же самое проделать и с оставшимися сопротивлениями. В результате этого получится таблица значений, по которой можно будет определять реактивное сопротивление.

Порядок калибровки прибора

После монтажа устройства на плате и первичных тестов, его необходимо откалибровать. Для этого понадобится осциллограф и набор резисторов для подстройки номиналом от 1 до 80 Ом. Порядок калибровки:

1. Измеряем осциллографом частоту на щупах. Она должна быть в пределах 120—180 кГц. При более низкой или более высокой частоте она корректируется подбором резистора из набора.
2. Подсоединяем мультиметр к щупам, выбираем режим измерения в милливольтах.
3. Резистор в 1 Ом подключаем к щупам. С помощью подстроечного резистора в схеме выставляем на мультиметре значение напряжения в 1 милливольт.
4. Подключаем следующий по номиналу резистор, не меняя значение, и записываем показания мультиметра. Повторяем со всем набором и составляем табличку.

После калибровки прибором можно пользоваться. Он поможет в обнаружении неисправностей, связанных с реактивным сопротивлением. Их невозможно диагностировать другим способом.

https://youtube.com/watch?v=lhLTf571GK4

Режимы работы M328

Все режимы работы можно посмотреть после включения прибора. В GM328 переход в меню происходит при нажатии на валкодер (ручка переключения). Нажали держите 3–7 секунд (у разных сборок по-разному). После того как ручку отпустили, высвечивается меню. Обычно оно состоит из следующих пунктов:

• Transistor — основной режим работы прибора, при котором проверяются все радиоэлементы кроме конденсаторов.
• C+ESR@TP1:3 — режим измерения ёмкости конденсаторов и ESR параметров.
• Contrast — подстройка яркости экрана, регулировка контрастности.
• Frequency — измерение частоты переменного напряжения.

• f-Generator — работа в качестве генератора меандра.

• 10-bit PWM — выдаёт прямоугольные импульсы, работает как генератор ШИМ-сигнала.
• rotary encoder — имитатор работы энкодера.
• Selftest — калибровка.
• Show data — отображение информации, которая есть в памяти (последние измерения).
• Switch off — выключение прибора.

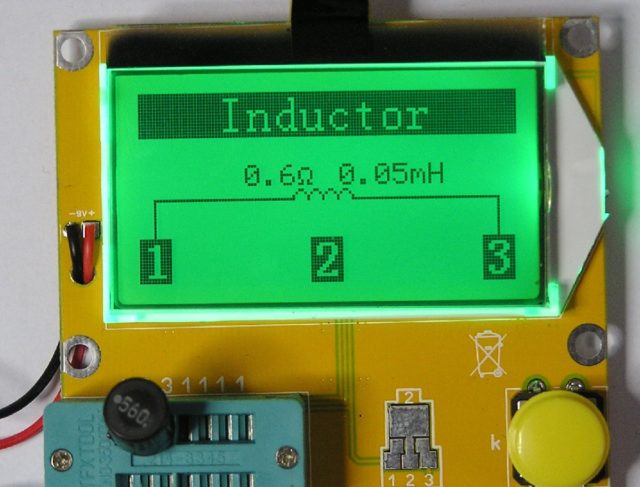

Активный режим универсальный тестер радиокомпонентов M328 отмечает галочкой, которая стоит напротив строчки с названием элемента. Может быть, также выделение цветом или подсветка. Перемещение по меню — вращением рукоятки валкодера. Переход/активизация выбранного режима — кратковременное нажатие на валкодер. Не передержите, иначе прибор перезапустится.

Обычно его оставляют в режиме «транзистор». Этот режим автоматически запускается при включении прибора. В нём можно измерять всё. Во многих моделях и конденсаторы тоже. И только некоторые требуют переключения в особый режим.

Дополнительные режимы сборки GM328

Вариант сборки универсального измерителя радиоэлементов GM328 имеет больше возможностей. В нём есть специализированные режимы для проверки резисторов, ёмкостей, декодера и энкодера. Может он работать также в режиме вольтметра. К перечисленным выше пунктам добавляются ещё 10, которые перечислены ниже.

• RL — индуктивность.
• C. Ёмкость.
• DS18B20. Декодирование показаний термодатчика.
• C(mF) — correction (конденсаторы большой ёмкости).
• IR_Decoder. Декодер сигналов ИК протокола.
• IR_Encoder. Передача сигналов ИК протокола.
• DHT11. Декодирование датчика температуры и влажности.
• Voltage — Вольтметр.
• FrontColor — Цвет текста.
• BackColor. Цвет фона.

Нужны ли эти специальные режимы? Если вы профессионально занимаетесь ремонтом техники, то да. Для домашнего использования они не требуются. Всё что необходимо есть в более простой сборке.

↑ К вопросу о точности вообще

Начиная с 10 Ом, точность примерно 3% и ухудшается примерно до 6% при 20 Ом (200мВ), но точность при измерениях бракованных элементов не важна. Поскольку измерения проводятся при комнатной температуре, термонестабильность будет мала, испытаний на эту тему я не проводил. При измерениях ESR конденсаторов в компьютерных блоках питания и на материнских платах, я пришел к выводу, что конденсаторы от 1000 мкФ с сопротивлением 0,5 Ом надо срочно выпаивать и отправлять в ведро, нормальное ESR 0,02…0,05 Ом. Попутно обнаружил, что у исправных конденсаторов ESR очень сильно зависит от температуры, так у конденсатора 22 мкФ ESR уменьшалась от тепла пальцев на 10%. Это объясняет, почему некоторые фанатичные лампадные конструкторы специально делают подогрев конденсаторов в катодных цепях с помощью проволочных обогревателей. По этой причине, а также по причине имеющегося сопротивления контактов считаю, что в измерения тысячных долей Ом нет особой необходимости.На первом фото ЭПС конденсатора 0,03 Ом.

Как сделать прибор для проверки конденсаторов своими руками

Провести измерение емкости можно с помощью несложного прибора. Для него необходимы следующие детали:

• источник постоянного тока;
• резистор;
• конденсатор;
• вольтметр.

Эта схема подойдет для проверки электролитических конденсаторов. Нужно выбрать входное напряжение таким, чтобы оно было немного меньше по сравнению с номинальным напряжением конденсатора. Один из выводов конденсатора к источнику питания подсоединяют через резистор. Вольтметр присоединяют к выводам конденсатора.

Схема проверки

После подключения измерителя начинается процесс зарядки конденсатора. Нужно засечь время, в течение которого он будет длиться. Величину сопротивления можно подобрать в значительной степени произвольно. При этом нужно ориентироваться на скорость зарядки. Нужно, чтобы она была такой, которую удобно измерять.

При проведении зарядки на вольтметре можно будет увидеть возрастание напряжения. В какой-то момент оно достигнет предельной величины и перестанет расти. Это будет конечный момент отсчета времени. Для вычисления емкости достаточно воспользоваться формулой: t=RC. В ней известно время и величина сопротивления резистора. Емкость можно определить из соотношения C=t/R.

Использование мультиметра

Проверяют конденсатор на наличие пробоя с помощью схемы самоделки — последовательно соединенной с ним лампочки 40 Вт, включенных в обычную сеть переменного тока. Если лампочка светит в половину накала, то деталь исправна. При ярком свете имеется пробой, при отсутствии — повреждены контакты.

Как работать с универсальным тестером

Работает прибор от батареек и от сети через адаптер. Питание может быть от 6 В до 12 В. Зависит от конкретной модели.

Как пользоваться тестером транзисторов

Каждый раз при включении прибора проверяется наличие питания и его параметры. Если питание в норме, высвечивается об этом сообщение и работа продолжается — начинается тест установленной детали. Если питание «не ОК», придётся заменить батарейку или включиться через адаптер и включить его снова.

Установка радиоэлемента и его проверка

Проверяемые детали надо устанавливать в разъёмы/пины, которые находятся под экраном. Обычно есть три зоны. В каждой по несколько контактных площадок. С таким устройством можно без проблем ставить и большие, и маленькие детали — разъёмы находятся на разном расстоянии.

Это три пина (три области) для установки ножек тестируемых деталей

Ножки деталей устанавливаем в разъёмы так, чтобы они попали в разные зоны. Нажимаем кнопку «старт». Через пару секунд на экране появятся результаты измерений. Высвечивается условное обозначение проверенной детали и измеренные параметры.

Обозначения на конденсаторах

От размеров элемента зависит количество данных, характеризующих его параметры. На корпус элемента наносятся обязательные электрические характеристики:

• ёмкость конденсатора, С;
• максимальное напряжение, на которое рассчитан элемент, В.

Маркировка конденсаторов

На очень мелких деталях может быть отмечена только ёмкость, по стандарту EIA. Если нарисованы только цифры и буква, то цифры обозначают ёмкость, буквы могут иметь расшифровку, применимую к типу конструкции. При наличии трёх цифр первые две – это ёмкость. Третья цифра, лежащая в пределах 0-6, – это множитель нуля (505 – 55*100000). Когда третья цифра 8, значение умножают на 0,01, если 9 – на 0,1.

К сведению. Буква, обозначающая ёмкость, может стоять как после числового значения, так перед ним и между цифрами. Например, Н15; 1Н5; 15Н. Таким образом, может обозначаться десятичный разряд числа – 0,15нФ; 1,5нФ; 15нФ.

Дополнительно могут быть обозначены значения:

• тип – конструктивное исполнение;
• вид тока – постоянный, переменный, AC – DC;
• рабочая частота, Гц;
• величина допустимых отклонений ёмкости, %;
• полярность выводов у электролитических конденсаторов, « + » и « – ».

Обозначения на корпусе электролитического конденсатора

↑ Мой вариант схемы измерителя ESR

Я внес минимальные изменения.

Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение). Изменил некоторые детали. Микросхема74HC132N , транзисторы2N7000 (to92) иIRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов.При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В. Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1

— перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

Принцип действия прибора для проверки конденсаторов

Перед тем, как производить измерение, нужно выполнить разрядку конденсатора. Для этого его выводы соединяют друг с другом.

Щупы мультиметра обеспечивают разность потенциалов, которая может быть использована для зарядки конденсатора. По времени зарядки можно приблизительно оценить емкость. Измеряя сопротивление, можно определить наличие повреждений или пробой конденсатора.

Вам это будет интересно Инструмент для обжима проводов

При измерении параметра ESR используются сложные алгоритмы. В таком тестере используются специальные микросхемы для управления процессом проверки.

Виды конденсаторов

Схема ESR метра

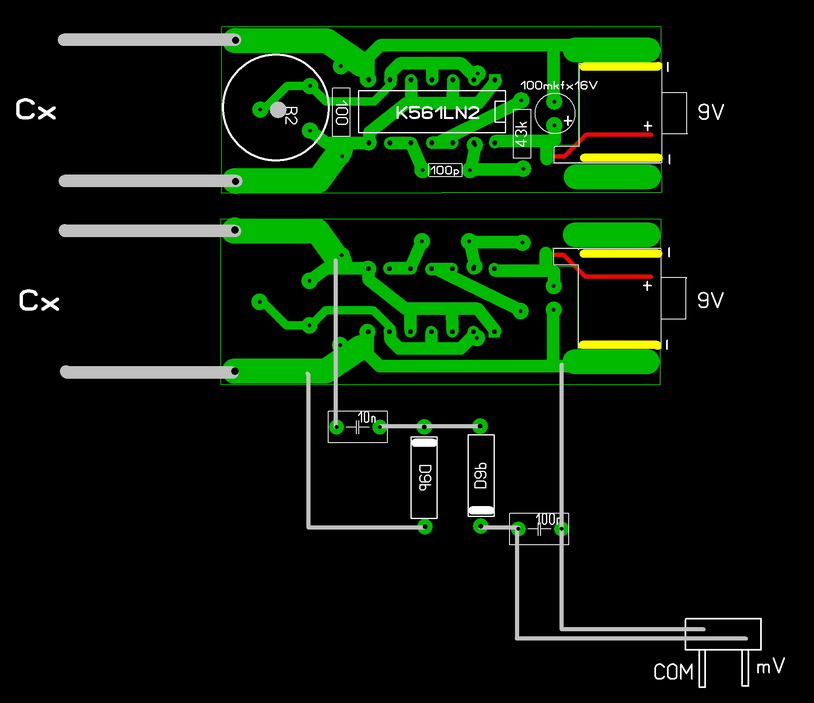

А печатную плату доделал по-хитрому. Стала она «двухсторонней» – со второй стороны расположил детали, не уместившиеся на первой. Для простоты решения, возникшего затруднения, разместил их «навесом». Тут не до изящества – пробник нужен.

Протравил печатную плату и запаял детали. Микросхему в этот раз поставил на панельку, для подачи питания приспособил разъем, который можно надёжно укрепить на плате при помощи пайки и корпус в дальнейшем уже можно «вешать» на него. А вот подстроечный резистор, с которым пробник заработал лучше всего, нашёл у себя только такой – далеко не миниатюрный.

Обратная сторона – плод прагматичности и вершина аскетизма. Что-то сказать здесь можно только про щупы, несмотря элементарность исполнения они вполне удобны, а функциональность так вообще выше всяческих похвал – способны на контакт с электролитическим конденсатором любого размера.

Всё поместил в импровизированный корпус, место крепления – резьбовое соединение разъёма питания. На корпус, соответственно пошёл минус питания. То есть он заземлён. Какая ни есть, а защита от наводок и помех. Подстроечник не вошёл, зато всегда «под рукой», будет теперь потенциометром. Вилка от радиотрансляционного динамика, раз и навсегда, позволит избежать путаницы с гнёздами мультиметра. Питание от лабораторного БП, но при помощи персонального провода с вилкой от ёлочной гирлянды.

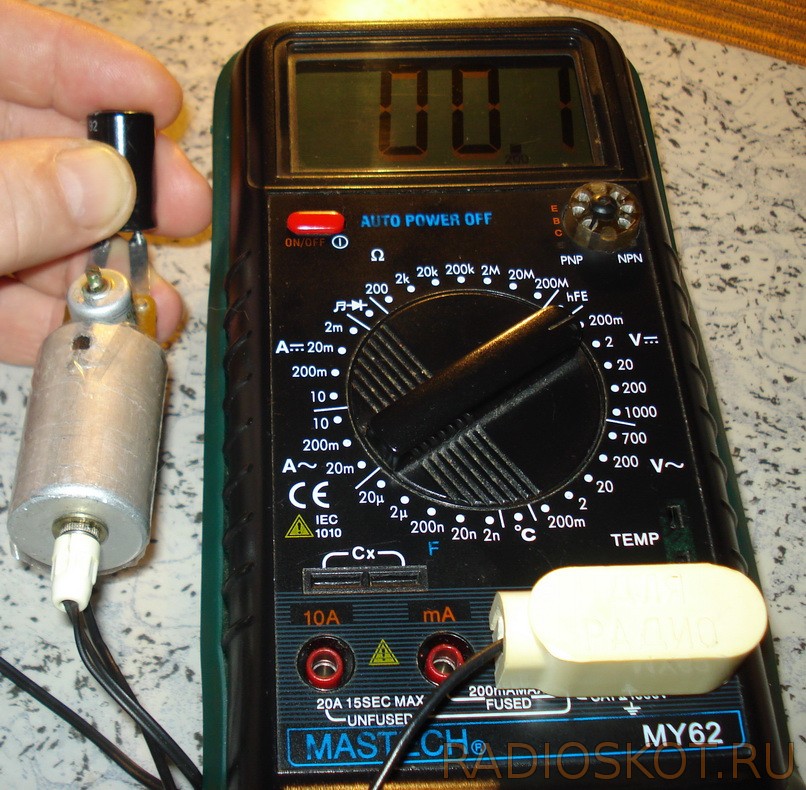

И оно, это чудо неказистое, взяло и заработало, причём сразу и как надо. И с регулировкой никаких проблем – соответствующий одному ому, один милливольт выставляется легко, примерно в среднем положении регулятора.

А 10 Ом соответствует 49 мВ.

Исправный конденсатор, соответствует примерно 0,1 Ом.

Неисправный конденсатор, соответствует более 10 Ом. С поставленной задачей пробник справился, неисправные электролитические конденсаторы на плате ремонтируемого устройства были найдены. Все подробности относительно этой схемы найдёте в архиве. Максимально допустимые значения ESR для новых электролитических конденсаторов указаны в таблице:

А некоторое время спустя захотелось придать приставке более презентабельный вид, однако усвоенный постулат «лучшее – враг хорошего» трогать его не позволил – сделаю другой, более изящный и совершенный. Дополнительная информация, в том числе и схема исходного прибора, имеется в приложении. Про свои хлопоты и радости поведал Babay.

Обсудить статью ПРИСТАВКА К МУЛЬТИМЕТРУ ESR МЕТР

В последнее время в радиолюбительской и профессиональной литературе очень много внимания уделяется таким устройствам как электролитические конденсаторы. И не удивительно, ведь частоты и мощности растут «на глазах», и на эти конденсаторы ложится огромная ответственность за работоспособность как отдельных узлов, так и схемы в целом.

Не буду перечислять все дестабилизирующие факторы в работе этих трудяг, (об этом сейчас разве что только на заборах не пишут), рассмотрим лучше вкратце один из параметров – ESR и конструкции нескольких простых приборов для оценки качества электролитических конденсаторов, которые были мною успешно повторены, кое чего изменено, но главное, и самое ценное, это конечно полученный опыт, которым я и собираюсь в данной статье поделиться с вами. Статья написана для начинающих, поэтому и изложение будет простым, совсем без формул.

Хочу сразу предупредить, что большинство узлов и схемных решений было почерпнуто из форумов и журналов, поэтому я никакого авторства со своей стороны не заявляю, напротив, хочу помочь начинающим ремонтникам определиться в бесконечных схемах и вариациях измерителей и пробников. Все предоставленные здесь схемы были не однократно собраны и проверены в работе, и сделаны соответствующие выводы по работе той или иной конструкции.

Итак, первая схема, ставшая чуть ли не классикой для начинающих ESR Метростроителей «Манфред» – так ее любезно называют форумчане, по имени ее созидателя, Манфреда Луденса ludens.cl/Electron/esr/esr.html

Её повторили сотни, а может и тысячи радиолюбителей, и остались в основном довольны результатом. Основное его достоинство, это последовательная схема измерения, благодаря чему, минимальному ESR соответствует максимальное напряжение на шунтовом резисторе R6, что, в свою очередь полезно сказывается на работе диодов детектора.

Эту схему я сам не повторял, но пришел к аналогичной путем проб и ошибок. Из недостатков можно отметить «гуляние» нуля от температуры, и зависимость шкалы от параметров диодов и ОУ. Повышенное напряжение питания, требуемое для работы прибора. Чувствительность прибора можно легко повысить, уменьшив резисторы R5 и R6 до 1-2 ома и, соответственно увеличив усиление ОУ, возможно придется его заменить на 2 более скоростных.

Лабораторные результаты

Возбуждение обеспечивает генератор сигналов с номинальным выходным сопротивлением 50 Ом. С помощью простого делителя напряжения намеряется выходное сопротивление 47,1 Ом. Выходное напряжение пик-пик в установившемся состоянии измеряется с помощью цифрового осциллографа. На рисунке 5 показан пример выходного напряжения.

Рисунок 5 – Форма выходного напряжения

Расчетные значения ESR

Этот простой метод измерения обеспечивает точные результаты и позволяет получить более точную модель силового преобразователя.

↑ Итого

Данный прибор работает у меня около месяца, его показания при измерениях конденсаторов с ESR в единицы Ом совпадают с прибором по схеме Ludens . Он уже прошёл проверку в боевых условиях, когда у меня перестал включаться компьютер из-за емкостей в блоке питания, при этом не было явных следов «перегорания», а конденсаторы были не вздувшимися.

Точность показаний в диапазоне 0,01…0,1 Ом позволила отбраковать сомнительные и не выбрасывать старые выпаянные, но имеющие нормальную ёмкость и ESR конденсаторы. Прибор прост в изготовлении, детали доступны и дёшевы, толщина дорожек позволяет их рисовать даже спичкой. На мой взгляд, схема очень удачна и заслуживает повторения.
