Делаем металлоискатель на золото своими руками: схемы и пошаговая инструкция

Изготовление МДТ 3 своими руками

Создание металлоискателя своими руками начинают с его схемы. Схематическое расположение радиодеталей чаще всего копируют в сети интернета.

План соединения деталей в единую электрическую систему для Терминатора изображён на рисунке ниже.

Схема МДТ 3

Изготовление монтажной платы

Чтобы собрать блок управления металлодетектора, потребуется изготовить монтажную плату. Следуя руководству, можно быстро и точно сделать монтажную площадку своими руками.

Инструкция по изготовлению платы:

1. В интернете выбирают снимок печатной платы.
2. На принтере распечатывают рисунок в натуральную величину.
3. Бумагу наклеивают на кусок текстолита.
4. По периметру рисунка текстолит обрезают ножовкой.
5. Шилом намечают места крепления радиодеталей.
6. Проколы сверлят мини дрелью.
7. Аккуратно вырезают скальпелем или подходящим резаком все токоведущие участки.
8. Бумагу удаляют с токопроводящих веток и площадей платы.
9. Оголённые участки покрывают краской.
10. Снимают оставшиеся куски бумаги. Для этого достаточно её намочить и стереть ветошью.
11. Металлизированную поверхность протравливают специальным раствором для печатных плат.
12. Плату окончательно очищают салфеткой, смоченной в растворителе.

Важно! Следуя инструкции, надо быть очень внимательным. При вырезке дорожек нельзя допускать отделения частей металлизированного покрытия от платы. В противном случае схема будет работать со сбоями или вообще выйдет из строя

В противном случае схема будет работать со сбоями или вообще выйдет из строя.

На этом изготовление монтажной платы завершается. Переходят к монтажу схемы блока управления МДТ 3.

Сборка схемы и подбор деталей

Прежде, чем приступить к сборке схемы металлодетектора, нужно подобрать все комплектующие монтажной платы. Для этого берут в сети подробный перечень деталей блока управления МДТ 3.

Сборку начинают с пайки перемычек. Впаивают СМД резисторы, панели под микросхемы. Затем припаивают провода управления и остальные радиодетали. Для переменного резистора лучше применить многооборотный резистор.

По окончании работы нужно убедиться в качестве пайки и правильности установки радиодеталей. Микросхема МС 10 нужна для индикации уровня зарядки аккумулятора. Стоит она довольно дорого. По усмотрению домашнего мастера от установки МС 10 можно отказаться.

Готовую схему вставляют в корпус блока управления. На оси резисторов и переключателя одевают пластиковые ручки. Выводы блока подсоединяют к катушке (датчику) металлоискателя.

Комплектующие детали датчика МДТ 3

Датчик металлоискателя представляет собой круг, по периметру которого уложены два контура из намоточного эмалированного провода ø 0,4 мм. Контуры – это передающая TX и приёмная RX катушки. В качестве ложа для проводов используют подручный диэлектрический материал.

Во время балансировки устройства катушки поворачивают по кругу относительно друг друга. По окончании настройки витки радиальных проводников плотно обматывают нитками. Затем покрытие пропитывают лаком.

Сборка Терминатора 3

Все компоненты металлоискателя располагают на штанге длиной не более 1,2 м. Длина рычага не должна быть удобной

Особое внимание нужно уделить надёжному креплению диска датчика

Блок управления с аккумулятором устанавливают таким образом, чтобы человек мог одновременно менять режимы работы прибора и при этом не прерывать поисковый процесс.

Чуть выше блока в штангу врезают горизонтальную ручку для удобного её захвата кистью руки. Из пластиковой трубы можно вырезать локтевой упор и закрепить его на штанге.

Обратите внимание! В качестве направляющей штанги используют ортопедический костыль с подлокотником. Внизу крепят круг датчика, в средней части штанги устанавливают блок управления с аккумулятором. Всё, что нужно для удобного положения руки оператора, уже есть на костыле

Всё, что нужно для удобного положения руки оператора, уже есть на костыле.

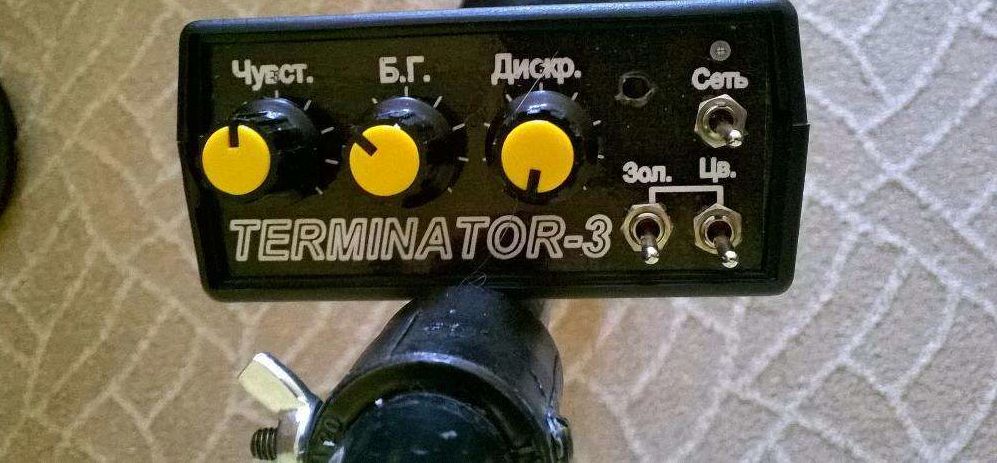

Панель управления

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Катушка

Катушку для металлоискателя можно собрать двумя способами. Каждый способ требует четкого соблюдения инструкции.

Способ 1

Катушка для металлоискателя Пират, выполненная своими руками, должна быть одновременно прочной и чувствительной. При сборке этого варианта, строго запрещается использовать металлические корпуса, фольгу или иные детали. Самодельная катушка изготовляется следующим образом:

1. Подбирается каркас диаметром 19–20 см. Можно вырезать фанерный круг или воспользоваться подходящей по размеру пластиковой емкостью, или трубой.
2. Подготавливается медный, изолированный лаком провод сечением 0.5 мм.
3. На каркас наматывается провод в количестве 25 витков.
4. Оба конца провода выводятся за обмотку. Они должны быть длиной не менее 20 см.
5. Заготовка снимается с каркаса и плотно обматывается изоляционной лентой.

Очень важно, чтобы сопротивление изготовленной катушки не превышало 2 Ом. Далее можно настроить чувствительность

Делается это уже после того, как все элементы конструкции будут собраны вместе.

При сборке катушки, нужно учитывать тот факт, что при увеличении диаметра необходимо снижать число витков. Деталь большого диаметра будет обладать более широким диапазоном сканирования, но при этом уменьшиться проникающая способность и чувствительность прибора. Все размеры и количество витков показаны в списке.

Способ 2

Эти способом создается катушка из компьютерного 8 жильного кабеля без фольгированного экрана. Далее дается подробнейшая инструкция по сборке:

1. На подготовленный каркас диаметром 200 мм. наматывается 1 виток подготовленного кабеля.
2. После 1 оборота, конец кабеля продевается через первый виток и обматывается вокруг заготовки.

Таким образом, вокруг 1 витка обматывается еще 3 оборота. Должно получиться плотное кольцо из скрученного кабеля. Далее необходимо соединить концы всех жил. Делается это по следующей схеме:

1. Жила зеленого цвета соединяется с бело-зеленной.
2. Второй конец бело-зеленой жилы соединяется с синей.
3. Синяя с бело-синей.
4. Бело-синяя с оранжевой.
5. Оранжевая с бело-оранжевой.
6. Бело-оранжевая с коричневой.

Должны остаться 2 жилы: зеленая и бело-коричневая. Они будут подключаться непосредственно к плате. Все остальные соединения необходимо спаять и изолировать.

Такая катушка обладает более высокой чувствительность. Она на 20–25 % больше, чем у представленного выше варианта. При этом сохраняется сопротивление до 2 Ом. Для повышения чувствительность необходимо уменьшить число витков с 4 до 3. При этом стоит учесть повышение потребления электрического тока. Для снижения потребления необходимо увеличить диаметр окружности с 200 до 250 мм.

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

• ИМС КР 1006ВИ1, чтобы создать передающий блок;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
• NPN-транзисторы;
• провод ПЭВ 0,5, чтобы создать катушку;
• материалы, чтобы изготовить корпус и пр.;
• пластину, покрытую листом из меди, чтобы изготовить печатную плату;
• провод;
• изоленту;
• паяльник;
• скальпель;
• отвёртки;
• пассатижи;
• разные типы крепежа.

Инструменты для сборки ФОТО: youtube.com

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Плата размещается в распределительной коробке, которую можно приобрести в магазинах электроники ФОТО: youtube.com

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

На заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстия ФОТО: youtube.com

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Изготовление катушки ФОТО: youtube.com

Watch this video on YouTube

Как собрать и настроить металлоискатель своими руками

На штанге металлодетектора закрепляется каждый узел устройства. Когда схема надлежащим образом собрана, то настройка приспособления не понадобится, поскольку оно сразу имеет высокую восприимчивость.

Более тонкую настройку выполняют с помощью переменных резисторов R13. Требуемое функционирование металлоискателя обеспечивается при средней позиции регулятора.

Настройка металлоискателя ФОТО: youtube.com

Watch this video on YouTube

Как сделать подводный металлоискатель своими руками

В некоторых случаях поиски переносят с почвы под воду. Существуют, разумеется, спецустройства для функционирования под водой. И, в принципе, можно изготовить глубинный металлодетектор собственноручно. Необходимо взять наиболее простой самодельный прибор и поместить каждый узел в герметично закрытый корпус. Кроме того, требуется несколько видоизменить приспособление и вместо звуковых сигналов установить светоиндикацию.

Подводный металлоискатель ФОТО: youtube.com

Watch this video on YouTube

Технические характеристики металлоискателя Соха 3TD-M:

• Рабочая частота – от 5 до 17 кГц (Зависит от датчика);
• Баланс грунта – ручной;
• Питание металлоискателя – 12 вольт;
• Ток потребления (Без подсветки и при отсутствии металла) – 25 мА;

Металлоискатель имеет следующие органы управления:

• 2 Кнопки Sens – резулировка чувствительности + подсветка экрана + фильтры.
• Ручку регулировки звука.
• Ручку баланса грунта.

Во время работы, на дисплее отображается следующая информация:

• В верхней строке: «S06» – порог чувствительности, «F1» — номер фильтра, «SX0» — опция вычитания грунта по каналу Х, Напряжение питания.
• В нижней строке отображается шкала VDI: первые 3 столбика черные металлы (по 15 градусов) и 12 справа — цветные металлы (С шагом 7,5 градуса).

Проект металлоискателя СОХА 3ТД-М начат в 2012 году, но уже я не смог найти многие полезные данные по его изготовлению, поэтому если кого-то остались скачанные материалы, прошу прислать для дополнения статьи. А ниже будит та информация которая была еще найдена.

Схема металлоискателя Соха 3TD-M:

Собранная плата металлоискателя Соха 3 ТДМ выглядит следующим образом:

Все данные по изготовлению плат для металлоискателя соха 3, собраны в Один архив (печатная плата перед и зад, сверловка, зеркало и файлы Пикад —

Прошивка для микроконтроллеров металлоискателя Соха -3TD-M
(Версия 11) —

При прошивке микроконтроллера PIC12F629, биты конфигурации необходимо установить следующим образом:
Поставить галочку-PWRT
Поставить галочку-BODENДля контролера PIC16F876A биты ставим следующимобразом:
Поставить галочку-PWRT
Поставить галочку-BODEN

Видео по настройки фазы ферритом, для металлоискателя Соха 3TD-M

(При настройке: регулятор GB, на Сохе-3 в центральном положении.На FORTUNE 160 шагов, цифрового резистора.)

Заключение: Соха 3TD-M — интересные вариант металлоискателя, с неплохими задатками. Но в свете недостаточно подробной информации? в процессе его изготовления и настройки могут возникнуть трудности. Также остается вопрос с прошивкой: (На начальном этапе, автор ограничивал количество включений прибора, после чего необходимо было оплатить «символическую» сумму и получить пинкод, как обстоит дело с этим вопросом в более поздних версиях неясно!)

Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

Особенности собранного своими руками металлоискателя со схемой дискриминации металлов

Металлоискатели с простой схемой позволяют обнаруживать скрытые предметы, но для того чтобы узнать, какие именно, придётся поработать лопатой. Вместо золотой монеты или военной каски, можно найти всего лишь кусок трубы и потратить на это много времени. Чтобы облегчить задачу поисковикам, детекторы стали оснащаться дискриминаторами, которые позволяют различать тип металла и пропускать различный мусор. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

В профессиональных металлоискателях используются дискриминаторы с выделением диапазона. Используемые в подобных приборах микропроцессорные системы позволяют запрограммировать устройство на реагирование только на определённые группы металлов. Дискриминация полезна на замусоренных участках, но снижает глубину обнаружения на 10−20%.

Металлоискатель своими руками: схема на золото

Поисковые катушки

Не существует универсальной катушки для металлоискателя. Для каждого конкретного места выезда необходимо особое устройство, чтобы поиск был успешным. Всегда следует помнить, что немалое количество кладоискателей ходит по тем же районам, что и вы, и найти укромное место становится трудно. Необходима такая катушка, которая смогла бы заметить то, что не сумели найти конкуренты. При ее выборе следует учитывать:

• расположение места, где будет производиться поиск;
• вероятные находки;
• наличие мусора;
• минерализация почвы.

Катушки металлоискателя больших размеров, покрывающие обширную зону, в местах с множеством мусора не принесут удовольствия в поиске. А маленькими «снайперками» работать в таком месте удобно. Критериями катушек для поиска являются:

• величина размера — маленькая, средняя, большая;
• вид формы — бабочка, эллипс, круг;
• частота (число волн, которые посылаются в грунт для нахождения металла) — высокая для нахождения маленьких целей, низкая — для крупных.

Компоненты трансформатора Тесла

Трансформатор Тесла может иметь несколько видов катушек, но у них похожие черты.

Тороид, который находится в его конструкции способен выполнять три функции. Вот его основные функции:

• Уменьшение резонансной частоты.
• Накопление энергии перед получением стримера. При этом вам следует учитывать то чем больше тороид тем больше в нем скопится энергии. Для того чтобы получить выгоду в этом устройстве часто используют прерыватель.
• Образование электростатического поля, которое будет отталкивать стример. Иногда эту функцию может выполнять и вторичная обмотка.

Перед тем как вы решите сделать трансформатор Тесла вам необходимо знать, что основной деталью здесь является вторичная обмотка. Типичное соотношение между ее длиной и диаметром должно составлять 4:1. Защитное кольцо необходимо для того чтобы электроника не вышла из строя. Деталь представляет собою специальное кольцо, которое изготавливают из медного провода.

Защитное кольцо также обязательно должно иметь заземление. Первичная обмотка должна иметь небольшое сопротивление, чтобы обеспечивать надежную передачу тока. Точка подключения здесь должна быть подвижной. В этом случае вы легко сможете менять резонансную частоту.

Заземление также считается важною деталью для Теслы. В этом случае стримеры будут ударять в землю, и замыкать ток

Именно поэтому если заземление будет надежным, ваши стримеры будут быть в трансформатор.

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Вес

Прикрутив к прибору свежеполученную по почте б/у Марс Голиаф, диаметр которой составляет 15 дюймов и взяв в руки металлоискатель, первым делом обратил внимание на тяжесть Тёрки 705. Она стала заметно напрягать руку и чтобы махать аппаратом, приходилось тратить больше сил

К тому же была весна и организм за месяцы зимы отвык от копов. Уже к вечеру рука заметно устала. Но впоследствии я привык к тяжести и как ни в чём не бывало рассекал рулём воздух. На аське же Детеч был не такой тяжелый. Да и катушка эта была заметно меньше – 13 дюймов против марсовских пятнадцати. В общем, с большой катушкой на коп будет тратиться больше сил, ибо держать на определённом уровне более тяжёлый поисковый датчик будет сложнее.

Мощный металлоискатель Pirat своими руками

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot – это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки: – микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) – на ней строится передающий узел;– транзистор IRF740;– микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел);– провод ПЭВ 0.5 (для наматывания катушки);– транзисторы типа NPN;– материалы для создания корпуса и так далее;– изолента;– паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме.

Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг первый. Создаем печатную платуСамой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискательПри сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.

Как работать с металлоискателемПосле включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.

Характеристика устройства

Напоследок мы скажем еще несколько слов о самом трансформаторе Теслы: для первичной обмотки вы вряд ли сможете отыскать медный провод нужного диаметра, так что проще использовать медные трубки от холодильного оборудования. Число витков – от семи до девяти. На «вторичку» нужно намотать не менее 400 (до 800) витков. Точное количество определить невозможно, так что придется ставить опыты. Один выход подключается к ТОРу (излучателю молний), а второй очень (!) надежно заземляется.

Из чего сделать излучатель? Используйте для этого обыкновенную вентиляционную гофру. Перед тем как сделать катушку Тесла, фото которой есть здесь же, обязательно подумайте, как сконструировать ее более оригинальной. Ниже есть несколько советов.

О преимуществах МОНО и DD катушек

Так, если перед Вами огромное поле, и нужно по нему быстренько пройтись, дабы выяснить, достойно ли место внимания или нет, то предпочтение в этом случае можно отдать DD катушке большего диаметра. Данный тип катушек излучает прямоугольником, и на глубине луч не суживается и примерно равен ширине самой катушки.

Другими словами, за единицу времени такой катушкой Вы исследуете больший участок земли, вероятность пропустить что-то будет минимальна. Но, если поле замусорено (металломусор), или , то с такой катухой придется покопать, так как она будет выхватывать рядом расположенные сигналы.

Луч МОНО катушек по мере удаления от поверхности катушки суживается в конус, то есть на определенной глубине, катушка просканирует лишь незначительный участок (вершина треугольника). Такой катушкой нужно аккуратнее водить, шаг поисковика будет медленнее, и нужно делать более глубокий захлест катушкой на предыдущий проход (мах).

Моно катушка: общий вид

Но у данного типа катушек есть свои плюсы: они очень точно показывают, где находится цель, ими удобнее работать на «мусорках». И если они и проигрывают немного в глубине (причем, не на всех почвах, многое зависит от условий поиска и цели), зато позволяют изучить место более детально.

Вообще, в идеале, кладоискатель должен иметь опыт работы с катушками обеих типов, чтобы сделать для себя вывод, с какой катушкой именно ему удобнее. Ведь, на замусоренных участках можно спокойно работать и с DD катушкой, достаточно лишь сменить стандартную катушку на катушку меньшего размера.

Общий принцип работы ДД катушки

Так что, как видите, хотя и отличаются катушки по методике сканирования, но на качество поиска в умелых руках всё это мало влияет. Есть поисковики, кто никогда не поменяет свою DD на МОНО, есть и те, кто привык работать с МОНО, они меньше роют ям, им нравится именно такой вид поиска.

МОНО и DD: выбор вкуса

Многие поисковики на новом месте начинают работать с DD катушкой, и если место перспективное, мысленно или другими способами делят его на сектора и исследуют с помощью МОНО катушек. Хотя, всё это можно было бы сделать и с одной катушкой любого типа – это дело вкуса.

Можно поговорить о том, что катушки одного типа несколько легче своих собратьев другой категории, но мы специально их не взвешивали, да и разница в несколько грамм (сравнение катушек одинакового диаметра) не принципиальна. Относительно «шумности» катушек можно сказать так: «Если поиск вести с умом и не стучать катухой по кирпичам – всё будет нормально. Если же катушкой бить о стены – фантомы будут на любой катушке».

Что ещё можно сказать о катушках? Наверное, следует добавить, что в арсенале поисковика должно быть как минимум две катушки: меньшего и большего диаметра. Ну и не забывайте о . В остальном, многое зависит от удачи, везения и понимания того, что и как Вы делаете.

А ты защитил свою катушку?Ваш Александр Максимчук! Лучшая награда для меня как автора — Ваш лайк в социальные сети (расскажите друзьям об этой статье), также подписывайтесь на мои новые статьи (просто укажите в форме ниже свой адрес электронной почты и Вы будете первыми читать их)! Не забывайте комментировать материалы, а также спрашивайте любые интересующие Вас вопросы по поводу кладоискательства! Я всегда открыт к общению и стараюсь отвечать на все Ваши вопросы, просьбы и замечания! Обратная связь на нашем сайте работает стабильно — не стесняемся! Простые люди, к которым отношусь и я, делят катушки металлоискателей на 2 типа — Моно и DD. Производители металлоискателей нарезают тоньше…

Почему DD катушка имеет такое обозначение? Вы знаете чем отличаются катушки Моно и Концентрическая? И если у вас не импульсный металлоискатель, значит то, что вы называете катушкой моно, правильнее считать концентрической. Смотрим в чем разница между поисковыми катушками, и как это влияет на практический поиск.

Мини ликбез… Катушка металлоискателя чаще всего состоит из 2-х составляющих — передающая петля (Transmit Coil, TX) и принимающая петля (Receive Coil, RX). Первая генерирует электромагнитное поле, вторая отслеживает изменения этого поля (при попадании металлического предмета под катушку, поле деформируется, эти искажения и дают повод металлоискателю сказать вам «копай!»).

Если передающая петля будет больше размеров, соответственно и генерируемое поле тоже будет больше. Отсюда и зависимость размеров катушки и глубины обнаружения. Маленький нюанс, высокая минерализация грунта способна вносить помехи в поле, и это часть поисковой среды.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит ~80 грамм.

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Большая катушка для импульсного металлоискателя своими руками.

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

• При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
• Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
• Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
• Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

Работать с полипропиленом можно с помощью промышленного фена

Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается

Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

https://youtube.com/watch?v=45Iy17-RtrU

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Приступаем к работе

Как можно заметить, элементов для сборки вам потребуется не так уж и много. Вот только нужно помнить, что для правильной работы устройства нужно не только правильно собрать, но и правильно настроить! Однако обо всем по порядку.

Трансформаторы (МОТы) можно демонтировать из любой старой микроволновки

Это практически стандартный силовой трансформатор, но у него есть одно важное отличие: его сердечник практически всегда работает в режиме насыщения. Таким образом, весьма компактное и простое устройство вполне может выдавать вплоть до 1,5 кВ

К сожалению, есть у них и специфические недостатки.

Так, величина тока холостого хода равна приблизительно трем-четырем амперам, да и нагрев даже в простое очень велик. У среднестатистической микроволновки МОТ выдает порядка 2-2,3 кВ, а сила тока равна приблизительно 500-850 мА.

Похожие записи:

Дом в стиле хай-тек: проекты, варианты планировки, фото дизайна интерьера и экстерьера, новинки Арбалет из рессоры чертеж. как сделать самодельный арбалет из рессоры своими руками Садовый измельчитель своими руками Фокусировка лазерного диода. лазер из dvd Кессон для скважины своими руками из бетона и кирпича особенности обустройства, пошаговые инструкции Что такое лава лампа и как сделать в домашних условиях
