Червячные хомуты:
На этих хомутах стоит специальный винт с червячной резьбой. Вращение такого винта приводит к затягиванию ленты. На ленте нанесены сквозные или не сквозные, вдавленные, насечки через определенное равное расстояние. Вид насечки определяет прочность хомута. Так хомуты со сквозными насечками или вдавленными внутрь менее прочные, к тому же при затягивании могут повредить резину шланга. Самые прочные и эффективные червячные хомуты – с гладкой внутренней поверхностью ленты и вдавленными наружу насечками. Головка винта специально выполнена с прорезями для шлицевой и (или) крестовой отвертки, что позволяет использовать его даже в самых труднодоступных местах. Производятся червячные в соответствии с ГОСТ 28191 и ДИН 3017.
Важный нюанс: выбирая червячный хомут, обратите внимание, чтобы нижняя лента хомута была приварена к винтовому механизму. Хомуты с не приваренной лентой, если с ними неаккуратно работать, могут, неожиданно, раскрываться
Производятся эти хомуты из:
- оцинкованной стали – применяются при небольшой влажности.
- нержавеющей стали – подходят для применения в агрессивных условиях среды, большой влажности (даже под водой).
Червячные хомуты с вдавленными наружу насечками.
Как сделать хомут из проволоки — пошаговая схема
Шаг 1: Отмеряем подходящую длину проволоки
Сперва давайте откусим проволоки столько, сколько просит поперечник нашего соединения. Измерительные приборы нам не необходимы, довольно обернуть край проволоки вокруг патрубка и на глаз прикинуть концы для скрутки, обычно хватает 50-60 мм. После складываем проволоку в два раза и плоскогубцами откусываем избыточное.
Сводим концы совместно, так чтобы они были на этом же уровне.
Шаг 2: Правильное устройство хомута
Сейчас, когда у вас в руках проволока, согнутая в два раза, нужно на месте сгиба сделать правильное «ушко», при этом поперечник «ушка» должен совпадать с отверткой, которая должна свободно заходить в него. Чтобы выдержать таковой размер, довольно разогнуть концы, воткнуть меж ними отвертку и опять их свести вкупе. Естественно, идеальнее всего для таких целей подойдет крестовая отвертка, она по всей длине ровненькая и не имеет расширения, в отличие от плоской.
Дальше необходимо отогнуть приобретенное «ушко» в сторону, относительно длины проволоки, оно будет делать функцию замка.
Шаг 3: Детализированный установка самодельного хомута
Только-только вы сделали хомут из проволоки своими руками, ничего, если он на вид невзрачный, главное, чтоб он отменно делал свои функции. Осталось установить его на свое почтенное место и плотно скрутить. Для этого обогните его вокруг патрубка, непременно в том виде, в каком он есть, а конкретно вдвойне, и скрестите концы меж собой. После вставляем в «ушко» отвертку, цепляем 2-ой конец и по часовой стрелке проворачиваем пару раз до возникновения плотного соединения. Помните, что во время зажима не стоит очень усердствовать, вы должны ощущать, когда необходимо тормознуть, чтоб проволока не лопнула.
Если на только-только установленном хомуте остались очень длинноватые концы, советуем их откусить кусачками.
Не исключено, что с первого раза у вас не получится установить хомут из проволоки, изготовленный своими руками, может быть, у вас не выйдет скрутка, либо вы перетянете его, но не отчаивайтесь, повторите функцию производства крепления снова. Мы убеждены, что после нескольких попыток у вас получится высококачественное и герметичное соединение, и эта нехитрая разработка всегда выручит вас в тяжелую минутку. Терпение и труд все перетрут!
Но все-же на будущее держите в хозяйстве несколько хомутиков различного поперечника, они непременно понадобятся!
Захрустел ШРУС. Ремонт ШРУСа своими руками
ШРУС (Шарнир равных угловых скоростей, или просто — «граната» в просто народии) — устройство, которое обеспечивает передачу крутящего момента, с углом поворота около 70 градусов по отношению к оси. Используются ШРУСы в легковых автомобилях, точнее в системах привода управляемыми колёсами, как правило, в паре с независимой подвеской, иногда встречается на задних колёсах.
Как быть если захрустел ШРУС, и что это означает?
Как правило, ШРУС обладает довольно большим запасом прочности, иногда его ресурс превышает ресурс самого транспортного средства. Зачастую преждевременная поломка этого механизма связана с разрывом защитного чехла, вследствие этого, пыль вперемешку с песком и влагой попадают на вращающиеся части шарнира. Из-за этого в ШРУСе начинается усиленный износ всех деталей. Бывает также, что пыльник цел, а треск очень сильный. Это может свидетельствовать о явных проблемах, которые вызваны старением смазки внутри механизма. Иногда покупая иномарку с «приличным» пробегом (от 250 тыс. км), хозяева, заинтересованные в продаже, набивают ШРУСы кусками тряпок, или бумагой вперемешку со смазкой. Весь этот «винигрет» заявит о себе уже через 2—3 тысячи км. Если проигнорировать хруст ШРУСа, то со временем он усилится, в результате чего увеличится износ и ШРУС просто необходимо будет заменить на новый, так как детали с большой «выработкой» не подлежат восстановлению.
Для того чтобы, как говориться, добраться до этого хитроумного механизма, следует демонтировать полуось, немного отпустить хомуты пыльника, после чего выдернуть его в сторону полуоси. Для того, чтобы снять ШРУС с полуоси, вам понадобится молоток, только без фанатизма, пожалуйста. А также выколотка из мягкого материала (алюминий, медь, или дерева). ШРУС – довольно непростое изделие, это при том, что состоит всего лишь из четырех элементов: кулака, шариков, сепаратора и корпуса.
Ремонт ШРУСа. Демонтаж и замена
Прежде всего необходимо сделать метки общего расположения наружной, а также внутренней обоймы, для этого вам понадобится раздобыть керно или чертилку, можно что-то и более современное — маркер или краску.
И так, приступим…
1. Зажмите шарнир в тисках, после этого поверните до упора внутреннюю часть обоймы, затем попарно извлеките шарики. Помогайте себе отверткой, постукивайте молотком.
2. Как только достали все шарики, установите сепаратор в вертикальном положении, таким образом, чтобы его удлиненные окна могли пересекаться с торцом корпуса.
3. После этого извлеките кулак с сепаратором. Вращайте кулак, при этом утапливайте один из выступов находящихся в окне сепаратора, затем разъедините эти детали.
4. Осмотрите детали, предварительно промыв их и высушив. В случае если в местах стыков нету сколов и выработки, а также явных задиров и цвета побежалости — устройство еще послужит. Если же на деталях обнаружен какой-то из вышеуказанных дефектов, их необходимо заменить новыми.
Собирать механизм, понятное дело следует в обратной последовательности, однако прежде чем приступить к этому этапу, необходимо все как следует смазать. Внутреннюю обойму с сепаратором следует вставить в наружную, помните также про метки, которые ставили в начале. Шарики закладывайте попарно, как и при разборке. Набейте шарнир смазкой марки «ШРУС-4» в соотношении 80-100 г. на шарнир. В качестве альтернативы подойдет «литол», а также другие консистентные смазочные аналоги. Не вздумайте экономить, для себя ведь стараетесь. Работоспособность ШРУСа в большой степени зависит от того, сколько смазки в нем имеется. Не лишним будет положить грамм 40-50 непосредственно в чехол. Собирая ШРУС, выбейте шарнир по шлицам и оденьте пыльник, после этого затяните хомут. Задача пыльника заключается в том, чтобы обеспечить хорошую герметичность шарнира. Смазывая детали, вращайте шрус, для равномерного распределения смазки внутри. Убедитесь еще раз в правильности его сборки, — при вращении не должно быть закусываний или сильного сопротивления.
Захрустел ШРУС. Ремонт ШРУСа своими руками 2.3 (46.67%) 3 голос
Как осмотреть чехол
Это можно сделать, не снимая колеса: достаточно повернуть его до упора в любую сторону и для лучшей видимости посветить фонариком на деталь. Также ощупайте ее руками: разрывы почувствуются сразу. Лучший вариант осмотра – снятие колеса (например, когда вы ремонтируете камеру, покрышку в шиномонтаже или делаете сезонную смену шин). Тут все будет заметнее. Еще наверняка по тем или иным причинам вам приходится ставить автомобиль на смотровую яму: например, при замене масла, регулировке ручного тормоза и т. д. Здесь также воспользуйтесь случаем и осмотрите чехлы ШРУСов: это можно сделать более тщательно, чем в предыдущих случаях.
Конструктивные особенности изделия
Хомут – простое и эффективное приспособление, имеющее массу типовых вариаций, но, по сути, все они имеют схожие конструкционные характеристики. Разница представлена в виде форм, устройстве крепежа. Применение их наиболее распространено в области монтажа и ремонта систем трубопроводов, это обуславливает еще одну характерную особенность конструкции. Для лучшей фиксации и герметичности, в изделии часто имеется резиновая прокладка.
По поводу практической пользы рассматриваемых изделий, можно сказать, что без них практически невозможно осуществить качественную фиксацию трубопровода, причем как горизонтального, так и вертикального.
Линейка типов этого устройства начинается с самых простых односторонних изделий, представляющих собой шпильку с резьбой. Далее она продолжается вариациями, отличающимися не только большей сложностью конструкции, но еще и размерами (под этим следует понимать максимальный диаметр трубы, для которой может быть применено то или иное изделие) и целевым назначением.
Хомуты
Наиболее распространенные проблемы, в решении которых помогают хомуты:
- Устранение трещин на системах трубопровода. В зависимости от типа изделия, можно перекрыть даже достаточно крупное повреждение.
- Перелом трубы – не частая, но серьезная проблема. По большей части, с ней сталкиваются те, кто занимается монтажом и ремонтом трубопроводов профессионально.
- Также при необходимости устранения «свищей» водопроводных труб, опять широко применяются хомуты. В такой ситуации необходимо применение мягкой подложки.
Рынок насыщен всяческими конфигурациями хомутов разных производителей. Заводское производство, помимо профессионального изготовления еще и дает гарантию качества. Ведь, изделия изготавливаются в соответствии ГОСТ. Связано такое правительственное регулирование качества, с высокой степенью роли хомутов в сохранении целостности конструкций, в которых они применяются. На основании этого возникает вопрос, стоит ли делать хомут на стальную трубу своими руками.
Пружинные хомуты.
Этот вид применяется на объектах подвергающихся линейному расширению, когда, из-за колебания температуры, происходит сжатие и расширение системы. Выдерживают колебания температуры от -40 до +200 градусов по Цельсию.
Простая конструкция такого хомута: цельная лента из пружинной стали с двумя загнутыми концами, для зацепа. Тем не менее они обеспечивают очень прочную фиксацию и герметизацию шлангов и патрубков. Закрепить такой хомут очень просто: необходимо свести загнутые концы вместе с помощью пассатижей, надеть на шланг и отпустить. Сталь спружинит и примет необходимый диаметр. А большой ассортимент диаметров (10 – 60 мм) позволит подобрать необходимый.
Пружинные хомуты.
Пластиковые и проволочные хомуты
Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.
Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:
- слишком сильное затягивание ведет к перерезанию пыльника;
- проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
- нехватка прочности вызывает разрыв провода в процессе эксплуатации.
Как затянуть ленточный хомут. Как затянуть хомут на шрусе Самодельный ленточный хомут на шрусе
14 days ago
Это, наверное, в менталитете русского человека — затягивать хомуты так, чтобы шланг выдавливало из-под него, делать два оборота ленточного хомута на пыльнике ШРУСа, когда вполне достаточно и одного-единственного, если жать кнопку, то так чтобы захрустела, крутить гайки-болты на колесах — обязательно попрыгать на балоннике, а вдруг открутится в дороге! И так везде. Постоянное перебарщивание. Я считаю, что это все от глупости. Да, именно от нее.
А еще от неумения логически мыслить. Логически мыслящий человек, а также человек видящий, увидит, что и на валу и на самой «гранате» есть кольцевые проточки, в которые четко встают кромки правильно подобранного пыльника. То есть, пыльник садится на гранату и вал БЕЗ какого-либо хомута и если не подвергать этот пыльник механическим воздействиям, то смазка из него никогда не протечет и БЕЗ хомута.
Для тех, кто еще не понял: Хомут на пыльнике служит лишь для поддерживания пыльника, то есть, этот хомут НЕ ДОЛЖЕН затягиваться сильно, он должен быть затянут достаточно слабо, чтобы только-только начал проминать резину под собой. И хрен пыльник когда соскочит и хрен из-под него что выдавит когда. Пыльник удерживается проточкой. а уплотняется самой упругостью резины.
Хомут нужен, повторяюсь, лишь для поддержки, чтобы не дать пыльнику соскочить с проточки при случайном механическом воздействии.Так что берутся плоскогубцы, отвертка. Делается ОДИН оборот хомута. Отверткой упираемся, плоскогубцами натягиваем хомут с усилием немощной бабульки, загибаем, обрезаем лишнее, оставляем хвостик в 0.3см, чтобы ни за что не зацепился, потом удар молотком по нему, приплюснули и все.
Никаких филигранных заворачиваний хвостика не нужно, под усики его фиксировать тоже лишнее. Достаточно этих самых минимальных 0.3 см и удара молотка. Хомут получается как будто цельный, ничего не торчит, следовательно, нечему зацепиться.
ЭТО ИНТЕРЕСНО: Чья сборка Рено Сандеро Степвей
И еще: Пыльники нужно надевать на сухой вал, без всякой смазки. То есть, под резиной должно быть все сухо. Это ВАШИ проблемы, как набить ШРУС, чтобы не вымазать посадочные места пыльника, но они должны быть чистыми.
Установка хомута позволяет избежать вытекание заложенной смазки. В процессе эксплуатации зажим ШРУСа может ослабнуть и попавший под пыльник мусор в скором времени вызовет хруст и необходимость ремонта шарнира, поэтому при первых же выделениях смазки следует принять меры, предотвращающие разгерметизацию.
Пластиковые и проволочные хомуты
Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.
Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:
- слишком сильное затягивание ведет к перерезанию пыльника;
- проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
- нехватка прочности вызывает разрыв провода в процессе эксплуатации.
В отличие от пластика, сделанный своими руками хомут из проволоки может послужить временной заменой оригинала. При первой же возможности следует заменить данное крепление на более надежное.
Ленточные металлические хомуты
Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:
- изготавливая ленту, производитель использовал качественную сталь;
- монтаж на пыльник производился при помощи приспособления для затяжки ленточных хомутов ШРУСа;
- для установки крепежа необходимо наличие навыков работы с инструментом.
Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:
- Хомут насаживается на пыльник;
- Кончик захватывается плоскогубцами;
- Потянуть с небольшим усилием и проследить, чтобы хомут затягивал пыльник без перекосов;
- Создать максимальное усилие и подогнуть вверх;
- Загнуть усики;
- Застегнуть конец ленты.
По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.
Хомуты пыльников ШРУСа
Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах
Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел
Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.
Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.
Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.
Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.
Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.
Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.
Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.
Затянуть его можно очень хорошо, это плюс. Но у такого хомута есть два минуса. Во-первых, он чуть шире, чем канавка в пыльнике (это касается большого хомута).
Во-вторых, большой червячный хомут категорически не годится для использования на внешнем ШРУСе, так как его винтовой механизм упрётся в элемент кулака.
А ещё некоторые квадроциклисты сажают пыльники на пластиковые хомуты-стяжки. Но это уже совсем экзотика.
Берегите свои ШРУСы!
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

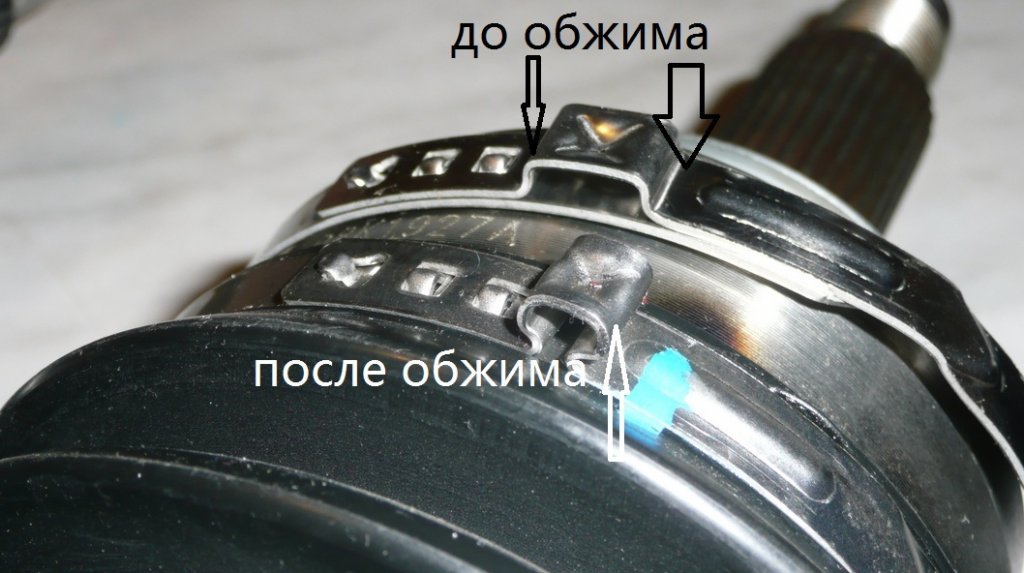

Как зажать хомут на ШРУСе – механический способ
Некоторые авто из Европы переведены на применение зажимов, изготовленных в виде хомутов. Зажимы отличаются простотой и прочностью. Устанавливают их обычно при помощи клещей, но народные умельцы обходятся и обыкновенными плоскогубцами.
Перед установкой хомута нужно выбрать диаметр. После этого производится установка хомутов на пыльник ШРУСа
Важно обойтись без перекосов. Монтаж лучше производить при помощи обжимных щипцов. При их отсутствии используем клещи
Работа несложная, по ее окончании нужно проверить качество зажима. Основной плюс варианта — не нужно применять специнструмент. Если при установке устройства использовать обычные плоскогубцы, качество зажима от этого не пострадает
При их отсутствии используем клещи. Работа несложная, по ее окончании нужно проверить качество зажима. Основной плюс варианта — не нужно применять специнструмент. Если при установке устройства использовать обычные плоскогубцы, качество зажима от этого не пострадает.
Можно использовать устройство винтового типа. Зажимается оно при помощи отвертки. Устанавливать такой хомутик проще всего, но здесь есть свои недостатки:
- «Граната» (жаргонное название шарнира) подвержена воздействию вибрации, из-за которой болтик может открутиться. Поэтому затягивать устройство нужно как можно сильнее.
- Выпячивающийся замок выглядит неэстетично. Кроме того, при езде он может за что-либо задевать.
- Такие хомутики часто бывают некачественными.
Хомуты червячные
Товар соответствует ГОСТ 28191 и ДИН 3017. Червячный металлический хомут применяется для обжатия и герметизации соединений различный видов пневматических и гидравлических систем. Червячные хомуты удобно использовать и имеет повышенный коэффициент полезного действия.
Червячные хомуты делятся на несколько типов:
- из оцинкованной стали— в производстве использован метод двойного цинкования, предназначены для использования в условиях невысокой влажности;
- из нержавеющей стали — подходят для применения в условиях повышенной влажности;
- из нержавеющей стали — высокая степень прочности, возможно использовать в агрессивных условиях, под водой.
Хомуты червячные
- Диаметр 8 мм до 170 мм
- Ширина ленты 9 мм, 12 мм
Стоит ли делать хомуты своими руками, и какие ошибки могут быть допущены
Хомут представляет собой на первый взгляд простейшее устройство, которое не отличается какими-либо трудными в понимании характеристиками. Наличие риска связанного с изготовлением самодельных хомутов зависит от того насколько человек уверен в своих силах, и в том может ли быть применен хомут в данных условиях.
К примеру, изрядно проржавевшая труба отопления дала течь. Участок коррозии на поврежденном участке имеет достаточно широкую площадь. Если изготовить хомут неправильно, несоответствующего необходимому размеру, то после попытки его установки ситуация может лишь усугубиться.
Потеки ржавчины из под хомута
Опираясь на это, естественно, лучше всегда иметь под рукой хомуты различных модификаций и размеров заводского производства или при появлении проблем с трубопроводом, немедленно обращаться в ремонтную службу. К сожалению, ни первый, ни второй варианты зачастую неосуществимы. Протечку никто не планирует, время ее возникновения не регламентировано, и иметь в наличии хомуты всех конфигураций не предоставляется возможным.
При возникновении утечки, нужно принимать немедленные меры. И именно с этой целью можно изготовить хомут своими руками, который даст время для того, чтобы решить проблему в полном объеме.
Простейший хомут
При отсутствии специализированных инструментов и материалов, вроде болгарки, дрели, листового металла и тому подобного, можно прибегнуть к самому простому, но на время решающему проблему варианту – сделать хомут из куска проволоки. Он поможет максимально быстро устранить течь и спокойно дождаться помощи специалистов:
Течь трубы
- Первое, что стоит сделать, так это найти скотч или изоляционную ленту, кусок достаточно мягкой для изгибания, но прочной проволоки и кусок резины (к примеру, жгут).
- Далее следует наложить фрагмент резины на трубу в том месте, где возникла течь, после чего он максимально плотно придавливается проволокой путем ее наматывания.
Такое изделие, изготовленное своими руками, не потребует больших временных затрат и при этом поможет избежать возможных больших проблем.
Зачем закреплять хомут на ШРУСе
ШРУС — надежный механизм, способный без проблем проехать более 150 000 км, но со временем он приходит в негодность. О проблемах с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и совершенно новые автомобили. Способность шарнира верой и правдой служить долгое время зависит от 2 условий:
- полноценное смазывание;
- защита от негативного влияния среды (загрязнения или попадания воды).
Шарнир нужно смазывать — и чем чаще, тем лучше. А защищается он при помощи пыльника, который надевается на вал и надёжно покрывает элементы узла. Крепится пыльник хомутами. Когда происходит их ослабление, слышится неприятный звук. Поэтому время от времени водитель сталкивается с такой задачей, как затяжка хомутов пыльника ШРУСа.
Есть несколько способов крепления ШРУСа:
- ленточный механизм;
- зажимной крепеж;
- П-образный вариант крепления.
Как затянуть хомут пыльника ШРУСа П-образного
Сейчас чехлы стали делать из более жесткого материала, чем обыкновенная резина. Их бывает непросто затянуть при помощи обыкновенных ленточных хомутиков. Поэтому многие автолюбители предпочитают модернизированные устройства. Есть разные их варианты, среди недорогих — крепежи с П-образными ушками. Их затягивают клещами, чаще всего марки Licota ATC-2190.
Стоят такие клещи дороговато — до 20 евро, но есть и более дешевые варианты. Лучше использовать клещи с вырезом под квадратик 1/2. Ручки на них можно удлинять при помощи воротков. Принцип работы приспособления несложен: оно сжимает П-образный бугорок на хомутке, и крепеж хорошо затягивается. Особенно эффективны инструменты с удлиненными ручками. Ими хорошо сжимаются даже чехлы, сделанные из плотного материала.
Выбирайте крепежные приспособления по рекомендациям автопроизводителя. Следите за тем, чтобы установка хомутиков была проведена корректно — тогда об их замене долго не придётся беспокоиться.
Установка хомута позволяет избежать вытекание заложенной смазки. В процессе эксплуатации зажим ШРУСа может ослабнуть и попавший под пыльник мусор в скором времени вызовет хруст и необходимость ремонта шарнира, поэтому при первых же выделениях смазки следует принять меры, предотвращающие разгерметизацию.
Хомуты мини
Хомуты мини и хомуты микро используют для крепления трубок и шлангов. Их очень легко использовать – гайка фиксируется в пазу, и остается там даже после того, как винт уже удален. Мини хомут и микро хомут позволяет создать сжимающее усилие намного большее, чем зажимы других видов. Как правило, можно встретить хомуты мини сделанные из оцинкованной или углеродистой стали, а также из нержавейки. Размеры разнятся: встречаются хомуты мини диаметром от 6–8 мм до 34 мм – всё зависит от требования, ведь не может быть, чтобы все хомуты небольших размеров были одинакового диаметра. Небольшие размеры мини хомутов или хомутов микро позволяют использовать их практически везде, где может возникнуть необходимость. К примеру, для того, что бы крепить топливные фильтры дренажные трубки
Винтовые хомуты воздействуют на шланг мягко, благодаря своим неострым, специально разработанным краям, что очень важно в работе с трубками и шлангами, которые можно легко повредить
Хомуты мини (mini)
Диаметр 6 мм до 16 мм
Что делать если пыльник порвался в дороге
Бывает, что при смене колеса обнаруживается трещина или прорыв чехла. В этом случае необходимо предпринять какие-либо действия, чтобы сохранить состояние шарнира и уберечь себя на дороге. Для того следует выполнить следующие действия:
- Поставить транспортное средство на домкрат;
- По возможности вытащить всю старую смазку и забить пыльник новой смазкой до самого упора;
- Обмотать весь чехол полиэтиленовым пакетом и затянуть его в местах выемки в гофре веревкой;
- Сверху желательно пройтись изоляционной лентой или обычным скотчем.
Такое решение позволит без особых проблем проехать около 500 км. Однако рекомендуется периодически проверять целостность «пыльника» во избежание проблем с шарниром. Если транспортное средство движется по грунтовой дороге или во время дождливой погоды, лучше всего посетить ближайший сервис и воспользоваться помощью специалистов.
Если вы не знаете, как заменить пыльник самостоятельно, это видео даст исчерпывающие ответы по смене неотъемлемого элемента шарнира и советы по ремонту и обслуживанию ШРУСа.
Хомут пыльника шруса, клещи, щипцы и другие приспособления и инструменты для установки, обжима и затяжки ленточных и пластиковых видов
Установка хомута позволяет избежать вытекание заложенной смазки. В процессе эксплуатации зажим ШРУСа может ослабнуть и попавший под пыльник мусор в скором времени вызовет хруст и необходимость ремонта шарнира, поэтому при первых же выделениях смазки следует принять меры, предотвращающие разгерметизацию.
Зачем закреплять хомут на ШРУСе
ШРУС — надежный механизм, способный без проблем проехать более 150 000 км, но со временем он приходит в негодность. О проблемах с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и совершенно новые автомобили. Способность шарнира верой и правдой служить долгое время зависит от 2 условий:
- полноценное смазывание;
- защита от негативного влияния среды (загрязнения или попадания воды).
Шарнир нужно смазывать — и чем чаще, тем лучше. А защищается он при помощи пыльника, который надевается на вал и надёжно покрывает элементы узла. Крепится пыльник хомутами. Когда происходит их ослабление, слышится неприятный звук. Поэтому время от времени водитель сталкивается с такой задачей, как затяжка хомутов пыльника ШРУСа.
Есть несколько способов крепления ШРУСа:
- ленточный механизм;
- зажимной крепеж;
- П-образный вариант крепления.
Как затянуть ленточный хомут на ШРУСе — ручной способ
Устанавливать такое приспособление несложно, а его фиксация достаточно надежна. При выборе устройства смотрите на качество стали, из которой оно изготовлено. Чтобы его застегнуть, придётся использовать устройство для затягивания ленточных хомутиков. Для затяжки устройства можно применить плоскогубцы.
Действуем так:
- Хомутик насаживаем на пыльник, его кончик захватываем пассатижами.
- Далее кончик тянем на себя, прикладывая усилия. Во время процедуры следим, чтобы затягивание происходило без перекосов.
- Немного заводим кончик кверху и загибаем усики.
- Конец ленты застегиваем. По окончании установки проверяем равномерность прилегания.
А вот как правильно провести процедуру при помощи машинки для затягивания:
- Ленту размещаем сверху пыльника. Ее кончик вставляем в держатель (для этого есть пропил).
- Держатель прижимаем к замку хомутика.
- Ленту на инструмент наматываем вращательными движениями. Когда натяжка будет нормальной, ленту загибаем.
- Выполняем контроль установки. Учитывайте силу натяжения. После натягивания смазка не должна выходить наружу. Если перетянуть, пыльник лопнет.
Признаки выхода пыльника из строя
Как говорилось в одном из предыдущих разделов, пыльник стал для автолюбителей чем-то вроде расходников. Если он «ходит» хотя бы год, это уже можно назвать отличным результатом. Выявить дефект пыльника очень легко – достаточно осмотреть пыльник как следует. Признаком выхода изделия из строя является:
- Разрыв в одном или нескольких местах;
- Наличие смазочного материала гранаты на внешней поверхности пыльника;
- Появление большого числа мелких трещин.
Хоть пыльник и рекомендуется осматривать каждые 10-15 тысяч километров пробега (а в случае дешевого расходника и того чаще), зачастую автолюбителя получают сигнал о необходимости его замены без визуального осмотра – когда в нижней части автомобиля начинает раздаваться скрежет и хруст.
Зажимной крепеж
Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.
Выполнение размещения хомута на ШРУС происходит в следующем порядке:
- Подбирается необходимый диаметр;
- Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
- Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
- По завершению работ следует проверить надежность фиксации хомута.
Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.
Альтернативы
Среди автолюбителей бытует мнение, что стандартные хомуты ШРУСов ненадежны. Не будем выяснять причины такой дурной славы, их может быть множество: от нарушения технологии производства и экономии на качественном сырье до неправильной установки. Рассмотрим, какие альтернативы стандартным хомутам стали наиболее популярны при закреплении пыльников ШРУСов.
Первым и самым очевидным заменителем является винтовой хомут. Тот, который все привыкли видеть на шлангах. Затяжка такого элемента осуществляется путем вкручивания болта. Выглядит он вот так:
В принципе данный элемент должен обеспечить достаточно прочную фиксацию и не допустить попадания пыли или воды в пальник.
Вторым по популярности заменителем стали пластмассовые хомуты (стяжки). По отзывам автовладельцев хомуты из хорошего пластика служат по-настоящему долго. Что касается фиксации, то она определенно не уступает стандартным хомутам ШРУСов. Тут вся проблема в том, чтобы найти хорошую пластмассовую стяжку.
Использование специальных приспособлений при монтаже ленточного хомута
Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:
- ручка;
- держатель;
- вертушка.
Чтобы использовать устройство, следует придерживаться плана:
- Расположить ленту поверх пыльника;
- Вставить ее конец в пропил держателя;
- Упереть держатель в замок хомута;
- Вращательными движениями начать наматывать ленту на инструмент;
- При достаточном натяжении загнуть ленту;
- Проконтролировать застёгнутый хомут на правильность монтажа.
Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.
