Подробное описание, применение и схемы включения таймера ne555

Сфера применения

В процессе развития человеческой цивилизации люди всегда старались облегчить себе жизнь и придумывали различные полезные приспособления. После популяризации среди населения электрического оборудования возникла необходимость в изобретении таймера, который бы отключал устройство через определённое время. То есть можно включить агрегат и идти заниматься своими делами, после чего таймер автоматически его отключит в указанное или запрограммированное время. Для этих целей и создали реле времени. 12 В устройство характеризуется простотой изготовления, поэтому сделать его самостоятельно будет нетрудно.

Реле времени существует и в современной электротехнике:

• микроволновые печи или другая похожая по своей специфике техника;
• системы автополива;
• вентиляторы для нагнетания воздуха или для вытяжки;
• автоматические системы управления освещением.

Так проще и экономичнее для производителя, поскольку не нужно устанавливать два элемента, которые выполняют одну и ту же функцию, если все задачи может обеспечивать один блок управления.

Все модели (как заводские, так и самодельные) по типу элемента, располагающегося на выходе, делятся на:

• релейные;
• симисторные;
• тиристорные.

В первом варианте вся нагрузка подключается и проходит через «сухой контакт». Он является самым надёжным среди аналогов. Для самостоятельного изготовления можно также использовать и микроконтроллер. Но делать это нецелесообразно, поскольку обычные самодельные реле времени изготавливаются для простых задач. Поэтому использование микроконтроллеров является лишней тратой денег. Лучше в этом случае воспользоваться простыми схемами на конденсаторах и транзисторах.

Преимущества ТТР

К преимуществам реле относят:

• возможность коммутации сравнительно мощных нагрузок;
• высокое быстродействие;
• работа в условиях гальванической развязки;
• способность выдерживать кратковременные перегрузки.

Уникальные эксплуатационные характеристики ТТР позволяют применять их без каких-либо ограничений с одновременным увеличением ресурса срабатываний. Все перечисленные достоинства этих приборов являются прекрасным поводом для того, чтобы попытаться собрать твердотельное реле своими руками. К минусам этих изделий следует отнести необходимость дополнительного питания, а также потребность в отводе излишков тепла, образующегося при работе с мощными нагрузками.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

• для низковольтного питания (5–14 В) — на транзисторах;
• на диодах — для питания напрямую от сети 220 Вольт;
• на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Схемы реле времени и задержки выключения нагрузки

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.

В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.

Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).

Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

• После команды запуска таймер начинает считать с нуля.
• Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
• Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Что еще важно знать. 2 интересных факта

3Т=RC

У рассмотренной формулы T=RC есть некая особенность. Время Т – это всего 63% от максимума заряда, 95% — это 3Т.

Зависимость напряжения от времени

При разряде происходит обратно пропорциональная зависимость. За время Т конденсатор разрядится до 37%, за 3Т до 5% от максимума. Это происходит потом, что с увеличением или уменьшением внутреннего заряда потенциалы постепенно выравниваются.

То есть, предположим, что за 10 секунд заряжается кондер до 95%. Напряжение зарядки 10В, сопротивление цепи 10Ом, ток 1А. На седьмой секунде напряжение в цепи упадет на 30%, и станет 7В. Это происходит потому, что потенциал начинает выравниваться по мере зарядки конденсатора. Следовательно, ток в цепи также упадет на 30% — до 0,7А. И так будет происходить, пока не установится равновесие в цепи.

Переменное напряжение

Синусоидальное напряжение имеет несколько фаз. На пике восхождения, когда заканчивается полупериод, величина тока достигает максимальной отметки. Этот пик показывает амплитудный ток, максимальное мгновенное значение переменного тока, которое в 1,4 раза выше, чем действующее значение. То есть рассматриваемый нами переменный ток 220В в какой-то момент времени достигает пика 308В.

Альтернативные идеи автоматизации работы видеорегистратора

Вариант А . Постоянное подключение к зажиганию через реле задержки 10-хх сек, подойдет любое реле такого типа за $3.10 с доставкой или российское РЕГТАЙМ с регулируемым временем задержки включения. Цены на импортозамещение от 345.10р без учета доставки.Минусы : регистратор включается при включенном зажигании, это бесит раздражает.

Вариант Б

. Постоянное подключение к зажиганию через реле контроля напряжения на примере обозреваемого.Полагаю, вначале нужно пояснить принцип как это реле определяет, что двигатель запущен. Итак, когда двигатель выключен, напряжение в бортовой сети примерно 12 В. После запуска двигателя начинает работать генератор и напряжение в бортовой сети поднимается до 13.8- 14.5 В. Как видите, все просто. Тогда продолжаем — есть варианты реле подешевле моего, без корпуса за $9.99 с доставкой в РФ с треком. Есть и российский аналог в автомобильном форм-факторе с шифром 362.3787. Цены от 360р без учета доставки. Производитель указывает, что Дополнительная информация «реле контроля напряжения представляют собой четырехконтактные реле с микропроцессорным управлением, предназначенные для автоматического включения/выключения различных устройств (автохолодильники, обогреватели сидений, разъемы прикуривателя, магнитолы, антирадары и другие). Включение устройств происходит при достижении напряжения бортовой сети значения «напряжения включения» и удержания его не ниже этого уровня в течение 5с. Выключение — при достижении напряжения бортовой сети значения «напряжения выключения» и удержания этого значения не выше этого уровня в течение 3с. Реле 362.3787 и 362.3787-03 позволяют автоматически подключать устройства только при запущенном двигателе, не подвергая их негативному воздействию бросков напряжения при пуске двигателя, и автоматически выключать их при остановке двигателя, что обеспечивает защиту аккумулятора от чрезмерного разряда.»Минусы : при исправном генераторе отсутствуют, на мой взгляд. Свой вариант реле из перечисленных в этом пункте я выбрал из-за его расширенной функциональности и наличия дисплея (по сравнению с 362.3787).

Вариант В

. Постоянное подключение к зажиганию через реле задержки(опциональной – можно не использовать, т.к. здесь она не нужна) типа такого с управлением по сигналу массы с датчика ремня безопасности водителя. Цена $3.97 с безтрековой доставкой в РФ.

Или решение проблемы в лоб — постоянное подключение к зажиганию через кнопку без фиксации на фиксаторе ремня. Вставили ремень, кнопка нажалась, цепь питания замкнулась, регистратор включился. Вынули ремень, кнопка отжалась, регистратор выключился. Как свет в старых холодильниках, короче.

Вариант Г

. Постоянное подключение к тем участкам бортовой цепи, где напряжение появляется только если работает двигатель. Необходимы знания конструктивных особенностей конкретной марки автомобиля. Пример – цепь обогрева заднего стекла. Еще примеры, по увеличению степени сложности и возможного негативного влияния на мозги контроллера автомобиля – выводы регулятора напряжения генератора, цепь датчика давления масла.

Включение реле 12В с задержкой на конденсаторе и резисторе без диода

Включение реле 12В с задержкой на конденсаторе и резисторе без диода На схеме, рассмотренной ранее, были два диода. Использовались они для быстрой разрядки конденсатора при смене полярности. Происходил эффект моментального затухания системы, без задержек. Теперь перед нами представлена схема с задержкой на выключение и включения без диодов. Здесь используется N-канальный полевой транзистор – силовой мосфет. Управляется полевик напряжением, а не током, поэтому такой подход менее прожорлива по току – это очень большой плюс.

N-канальный мосфет открывается при подаче положительного потенциала на затвор относительно истока. Резистор на 82кОма подтянут к земле, чтобы закрывать транзистор при прекращении питания, т.к. мосфет самостоятельно не выключится. Еще одна ф-ция резистора при параллельном подключении с кондером – ограничение тока подаваемого на затвор. Чтобы регулировать временем задержки необходимо опытным путем подбирать емкость кондера и сопротивления цепи. По опытам, резистор на 82кОм в паре с кондером на 470 мкФ показывает время задержки 55 секунд.

Таймер на включение — выключения в автомобиле NE 555 (видео)

В автомобиле очень много устройств призванных работать временно, то есть не постоянно а время от времени. Это и различные подогреватели и указатели поворотов (ленивый указатель поворотов) и турботаймеры и устройства включающие камеры заднего хода не сразу, а через какое-то время, то есть с задержкой. Так вот, везде в этих случаях используется таймер, который и задет для исполняющего устройства период его работы или отключения. То есть таймер в машине применяется часто и много где. Мы даже уверены в том, что не все случаи смогли упомянуть и еще несколько вариантов вы можете предложить сами, а может ради них и зашли к нам на страничку. Если это действительно так, то вы здесь как раз и найдете что вам надо, то есть таймер для включения, а равно и отключения исполнительного устройства на машине, в автомобиле.

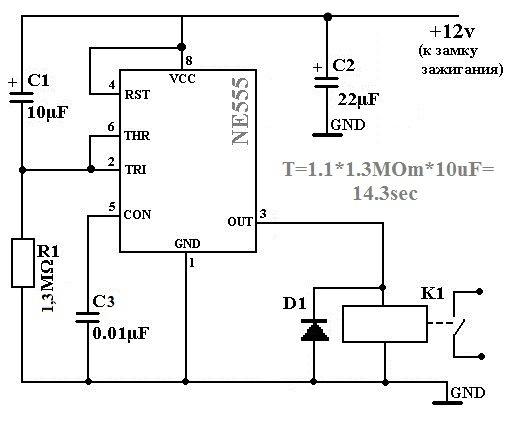

Таймер включения — отключения в автомобиле на микросхеме NE555

Вначале о самой микросхеме, о сердце нашего таймера. Микросхема выпускается а с 70 годов прошлого века и о том, какими компаниями она выпускалась, сколько штук было выпущено уже можно и не вспоминать. Во-первых, это очень значительная информация, а вследствие этого если даже привести статистику, то она будет сильно искажена. Во-вторых, и так понятно, что если микросхема столь востребована, то мы с вами на верном пути, то есть именно эту микросхему целесообразно применять для построения таймера. Здесь кстати стоит отметить, что эта микросхема как раз и задумывалась как таймер, хотя на само деле применяется часто не совсем по назначению, как в одной из наших статьей «Датчик света на микросхеме». Что же, это лишь снова добавляет значимости и плюсиков нашей микросхеме. Теперь о ее подключении и работе схемы.

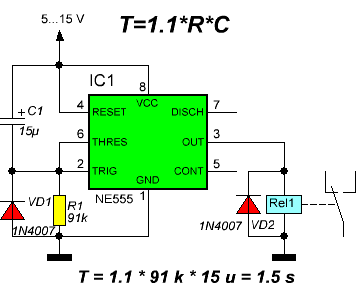

Схема таймера включения — отключения в автомобиле

Теперь взгляните на классическую схему подключения микросхемы NE555. 1 ножка это земля, 8 это питание «+». Напряжение питания микросхемы 9-12 вольт вполне подойдет. При этом входом микросхемы можно считать ножки 6 и 7, которые соединены между собой, именно на них формируется потенциал от зарядки электролитического конденсатора. В то время, пока конденсатор заряжается, на выходе микросхемы напряжение равно напряжению питания. При этом получается что верхний светодиод не горит, так как для него плюсовое питание осуществляется с двух сторон, а нижний горит из-за разности потенциалов между его ножек. При этом как только электролитический конденсатор заряжается, то потенциал на 3 ножке, на выходе, становится отрицательным, то есть 3 вывод становится землей. В этом случае уже нижний светодиод гаснет, так как для него теперь с двух сторон «минус», а загорается верхний светодиод.

Вот так работает эта микросхема. Некоторые уже догадались, что заряжается электролитический конденсатор фактически через резистор 1 мОм и 10 кОм, то есть именно от их потенциала, номинала и будет зависеть время зарядки конденсатора, а значит и время срабатывания таймера. В итоге есть два пути изменения время срабатывания таймера. Первый, это изменять номинал резисторов. Второй, изменять емкость конденсатора. Сразу скажем, что изменение емкости конденсатора дает более значимый результат. А вот весь алгоритм срабатывания таймера реализован в самой микросхеме. Вот собственно и вся схема и принцип ее работы. Осталось лишь сказать, что если вам необходимо управлять большими токами, то здесь как раз и используется сборка на транзисторе (можно взять КТ815Б) и реле 12 вольт, которая так неумело подрисована к рисунку. Само собой реле можно использовать с нормально замкнутым или разомкнутыми контактами, а значит на выходе можно получить включение или отключение. То есть нужным образом коммутировать цепь. Это как раз и будет подтверждать наш заголовок, что микросхема – таймер может обеспечивать как включение, так и отключение каких – либо устройств в автомобиле.

Также если закоротить ножки 6 и 7, как на схеме в видео (ниже) то таймер будет срабатывать и тут же переходить в первоначальное состояние. В итоге он будет циклично срабатывать вновь и вновь, по истечению времени зарядки конденсатора и его разрядки. Иногда на микросхеме NE 555, так выполняют электронные реле указателя поворотов. Если же ножки 6 и 7 будут разомкнуты, то таймер сработает один раз и на этом «остановится». Последнее о чем хотелось сказать, так это о том, что будьте внимательны при монтаже. Подключайте все и вся только проверив все выводы и контакты схемы. Так как микросхема NE 555 сама по себе «нежная», защиты в ней нет, и она просто напросто перегорит. В общем, будьте внимательны и ответственны, тогда у вас все получится!

Реле задержки (РЗ) включения 12в своими руками на микросхеме ne555 и к561ие10

Ne555 – ИС, устройство для генерации импульсов через определенные интервалы, по простому – таймер, в тех. литературе — одновибратор к561ие10 – это аналог ne555, но только сдвоенный в одном корпусе- мультивибратор.

Реле задержки (РЗ) включения 12в на микросхеме ne555 и к561ие10

Выше представлена схема задержки включения реле 12в без транзисторов с использованием универсального таймера ne555. За время задержки отвечает конденсатор C1 и резистор R1. Воспользуйтесь формулой приведенной в картинке выше, чтобы рассчитать время задержки. Заметьте, что здесь используется переменная-константа 1.1 и использовать ее обязательно.

Работает устройство приблизительно так: после подачи питания запускается таймер, затем по истечению времени вывод 3 микросхема OUT генерирует импульс, который замыкает реле. Диод VD2 установлен для надежности срабатывания реле. VD1 защищает таймер от случайных импульсов со стороны питания ИС.

Автомобильное реле врем. 12 вольт с задержкой включения ДХО на 555 таймере

Мы уже рассматривали пример с задержкой выключения с помощью времязадающей РЦ цепочкой и транзистором. Теперь сделаем то же самое только с использованием таймера ne555 для ДХО. Нам понадобится однобиратор ne555, 3 кондера 25в на 10,22,0,1 мкФ, один диод любой. На картинках ниже показана модернизация реле 23.3787. Выполняем все по аналогии. С1 и R1 задают задержку. Емкости 10мкФ и 1,3МОм хватит примерно на 10-13 секунд, поэтому если этого мало или много используем формулу T=1.1*RC для расчета.

Автомобильное реле врем. 12 вольт с задержкой включения ДХО на 555 таймере

Схема реле задерж. на ne555 выключения 24в своими руками без трансформатора

Не забывайте, что действующее ПУЭ регламентирует требования заземления всех устройств работающих от сети 380В. А устройства работающих от 42-380В переменного тока необходимо заземлять в местах и помещениях с повышенной пожароопасностью. МЭК 364-4-41 требует заземление всех устройств работающих от напряжение 50В и выше, а заземление устройств от 25В в особо опасных зонах.

Схема реле задерж. на ne555 выключения 24в без трансформатора

По принципу действия предыдущая схема отличается лишь добавлением умножителя напряжения собранного на диодах VD1, VD2 и конденсаторах C3, C4. Умножитель может работать только в цепи переменного тока ввиду того, что в первый полупериод происходит заряд одного участка диод+конд, а во второй полупериод происходит зарядка второй сборки. Периодическая смена направления и величины тока не характерна для постоянного напряжение. Наши кондеры соединены последовательно, поэтому сумма их напряжений удваивается, и на выходе становится 24В.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени. Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Включение реле 12В с задержкой на конденсаторе и резисторе без диода

Включение реле 12В с задержкой на конденсаторе и резисторе без диода На схеме, рассмотренной ранее, были два диода. Использовались они для быстрой разрядки конденсатора при смене полярности. Происходил эффект моментального затухания системы, без задержек. Теперь перед нами представлена схема с задержкой на выключение и включения без диодов. Здесь используется N-канальный полевой транзистор – силовой мосфет. Управляется полевик напряжением, а не током, поэтому такой подход менее прожорлива по току – это очень большой плюс.

N-канальный мосфет открывается при подаче положительного потенциала на затвор относительно истока. Резистор на 82кОма подтянут к земле, чтобы закрывать транзистор при прекращении питания, т.к. мосфет самостоятельно не выключится. Еще одна ф-ция резистора при параллельном подключении с кондером – ограничение тока подаваемого на затвор. Чтобы регулировать временем задержки необходимо опытным путем подбирать емкость кондера и сопротивления цепи. По опытам, резистор на 82кОм в паре с кондером на 470 мкФ показывает время задержки 55 секунд.

Схема электронного реле

Реализация идеи нового реле представлена на схеме.

Здесь применена широтно-импульсная модуляция (ШИМ) в управлении ключевым элементом питания нагрузки. Роль электронного ключа должен выполнять элемент, обеспечивающий коммутацию постоянного напряжения 12 В с номинальным током нагрузки 12 А и кратковременным импульсным до 150 А. При этом необходимо малое падение мощности на нём в открытом состоянии и напряжение управления не более 5 В с малыми токами, работающими на слабо ёмкостную нагрузку.

Выбранный транзистор МОП с p-каналом IRF9310 отвечает этим требованиям и имеет следующие характеристики:

• напряжение сток-исток 30 В; • ток сток-исток 20 А; • пороговое напряжение затвор-исток 2,4 В; • сопротивление открытого канала 6,8 мОм; • входная ёмкость затвора 5250 пФ; • максимальная рассеиваемая мощность 2,5 Вт.

На схеме это транзистор VT4. Резистор R12 обеспечивает его надёжное и быстрое запирание. Управление ШИМ обеспечивает микроконтроллер ATtiny13A с рабочей частотой 1,2 МГц. Потребляемый микросхемой ток не превышает 1 мА. Её максимальный выходной ток 40 мА обеспечивает надёжное срабатывание ключевого элемента VT4 и ограничивается резистором R11 в пределах 33–35 мА.

Питание -5 В для ATtiny13A обеспечивается линейным стабилизатором 79L05 рассчитанном на ток нагрузки 100 мА. Конденсатор C2 сглаживает пульсации тока в моменты срабатывания транзистора VT4. Его емкость допускается 1,0–2,2 мкФ. Этот элемент единственный, который потребляет много энергии во всей схеме – до 6 мА тока покоя. Постоянное питание +12 В для всей схемы осуществляется только при включенном зажигании через VT1. Здесь применён полевой n-канальный транзистор IRLML0030. Можно использовать и другой рассчитанный на напряжение до 20 В при максимальном токе нагрузки 5 А. На массу исток транзистора подключается или через холодные лампы фар и диод VD3 или посредством включателя фар через VD4 и R6.

Сигналы управления микроконтроллера подаются на входы PB3 и PB4. Через VT2 информируется о выключении зажигания и необходимости выключения света фар. Через VT3 подаётся сигнал о включении фар. Конденсатор C1 обеспечивает, после кратковременного отключения ближнего света, накал ламп на уровне 50% в течение 0,5 сек. Используется танталовый малогабаритный электролитический конденсатор, рассчитанный на напряжение 35 В. Можно использовать и меньшей ёмкости – до 10 мкФ.
