Схема зарядного устройства для автомобильного аккумулятора

Содержание

Технические характеристики генератора Г250П2

Направление вращения (со стороны привода) — правое;
Напряжение (номинальное), В — 14;
Номинальный ток, А — 28;
Максимальный ток, А — 40+-5;
Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту : при токе, равном нулю : 900;
при токе нагрузки 28 А : 2100.

Число фаз статора (соединены звездой) — 3;
Число катушек в фазе — 6;
Число катушек статора — 18;
Число витков в катушке статора — 13;
Обмотка статора — провод ПЭВ-2, 1.35-1.46 мм;
Катушка обмотки возбуждения — провод ПЭВ, 0.74-0.83 мм;
Число витков в катушке — 490+-10;
Сопротивление обмотки возбуждений при 20 градусов, Ом — 3.7+0.2;
Ток обмотки возбуждения, А — не более 3.05+-0,2;
Тип щеток — М1;
Усилие нажатия пружин на щетки, гс — 180-260;
Шариковые подшипники :

в передней крышке : 180603-КС9;

в задней крышке : 180502-КС9Ш.
Число диодов выпрямительного блока : 6;
Допустимый ток на каждый диод, А : 10.;
Допустимое падение напряжения при токе 10 А, В : не более 1.

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

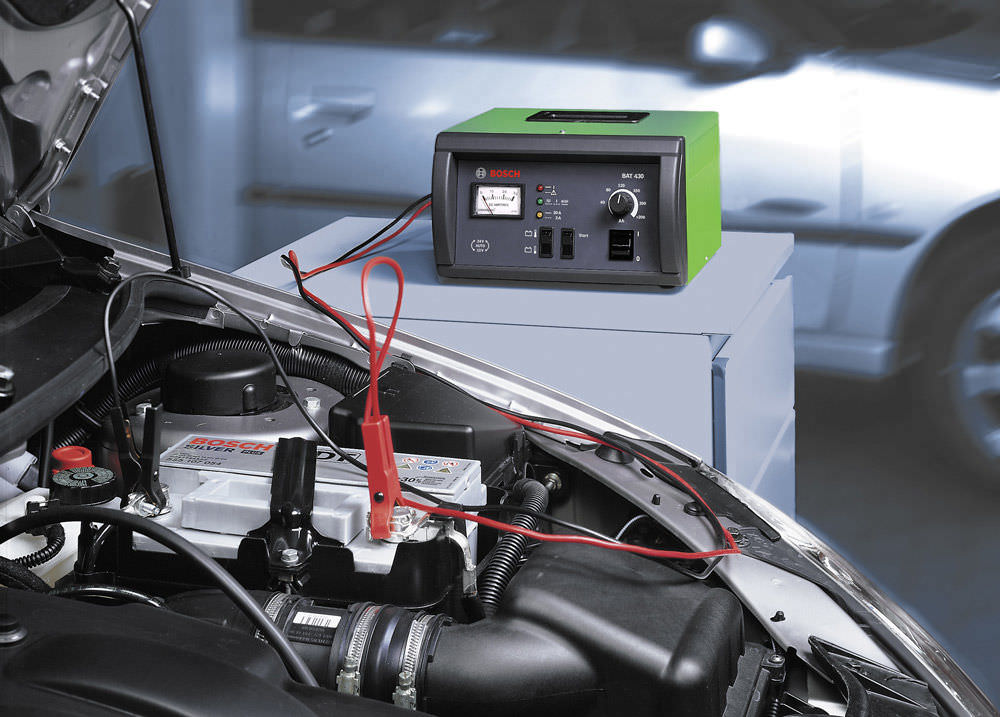

Порядок зарядки автомобильного аккумулятора

Довольно большое количество автовладельцев считают зарядку аккумулятора очень простым дело.

Но в этом процессе существует некоторое количество нюансов, от которых зависит продолжительная работа батареи:

Перед тем, как поставить батарею на зарядку, необходимо провести ряд необходимых действий:

Используйте химически стойкие перчатки и очки.
После снятия аккумулятора тщательно осмотрите его на признаки механических повреждений, следов вытекания жидкости.
Выкрутить защитные крышки, для выхода выделяемого водорода, во избежание закипания аккумулятора.
Тщательно присмотритесь к жидкости. Она должна быть прозрачная, без хлопьев. Если цвет жидкости темный и имеются признаки осадка, немедленно обращайтесь за помощью к специалистам.
Проверить уровень жидкости. Исходя из действующих стандартов, на боковой стороне АКБ имеются пометки, «минимум и максимум» и если уровень жидкости ниже требуемого, необходимо его пополнить.
Заливать необходимо только дистиллированную воду.
Не включайте зарядный прибор в сеть, пока не подключены крокодилы к клеммам.
Соблюдайте полярность при подсоединении крокодилов на клеммы.
Если в процессе зарядки будут слышны звуки кипения, то отключите прибор от сети, дайте время остыть АКБ, проверьте уровень жидкости и после этого можно заново подключить зарядное устройство к сети.
Следите чтобы, АКБ не перезаряжался, так как от этого зависит состояние его пластин.
Проводите зарядку АКБ только в хорошо проветриваемых помещениях, так как в процессе заряжания выделяются токсические вещества.
Электрическая сеть должна иметь установленные автоматы, отключающие сеть в случае ее замыкания.

После того, как вы поставите аккумулятор на зарядку, со временем ток будет падать, а напряжение на клеммах будет возрастать. Когда напряжение достигнет 14,5в – зарядку стоит прекратить выключением из сети. При достижении напряжения более 14,5в, аккумулятор начнет кипеть, а пластины освобождаться от жидкости.

Важно. Никогда не перезаряжайте свой аккумулятор, это может привести к потере его емкости и выходу из строя

Характерные черты зарядного устройства

Для зарядки аккумуляторной автомобильной батареи применяют ЗУ таких типов:

Трансформаторные. Выделяются существенными габаритами, немалым весом. КПД таких агрегатов небольшой. Поэтому и спросом они практически не пользуются.
Импульсные. Обладают уникальными преимуществами.

Устройство импульсного ЗУ

Основное предназначение ЗУ – восстановление заряда аккумуляторной автомобильной батареи. В состав включены такие элементы, как:

Импульсный трансформатор.
Выпрямитель соответствующей конфигурации.
Стабилизатор.
Индикационные компоненты.
Контролирующий блок.

В зарядное автомобильное импульсное устройство включены только малогабаритные компоненты. Поэтому процедура сборки импульсного ЗУ для аккумулятора автомобиля своими руками легко выполняется.

Интересное видео про импульсную зарядку для акб.

Особенности самостоятельного изготовления импульсного ЗУ

Для конструирования импульсного ЗУ используется укомплектованная электролитом плата. Такая схема может применяться для конструирования небольшого по мощности зарядника для автоаккумуляторов. Для повышения мощности допускается применение более мощных компонентов.

Как не надо!

Побеседуем вначале и типичных ошибках конструирования самодельных ЗУ для свинцовых АКБ. Первую иллюстрируют поз. вверху. Подключение конкретно к домашней электрической сети (слева) обсуждения не стоит. Это не ошибка, это грубейшее и небезопасное нарушение ПТБ. Ошибка – в сокращении тока заряда емкостным балластом. Дорогой, к слову, это метод по сегодняшним меркам: одна только батарея масляно-бумажных конденсаторов на 32 мкФ 350 В (на меньшее напряжение нельзя) стоит больше, чем хорошая брендовая зарядка.

Неверно и нецелесообразно выстроенные схемы

зарядных устройств для аккумуляторов для автомобиля

Но основное – в сети появляется реактивная нагрузка. Если в вашем электросчетчике есть указатель реактивности (светоизлучающий диод «Возврат»), то при включении таких зарядок в сеть он вспыхнет. Управление сегодняшним электрохозяйством невозможно без компьютеров, а «обратка» сбивает электронику с толку даже до выключений по ложной аварии. Благодаря этому теперешние электрики к реактивке беспощадны. Ну, а ни с того ни с сего обнаружится, что ее источник безграмотный или излишне хитрый покупатель, то… не станем на ночь глядя.

Схема внизу, если на считать того же емкостного балласта, разработана профессионально, это ЗУ убережет АКБ, условно говоря, и от Тунгусского метеорита; (с детальным ее описанием можно ознакомиться тут: https://ydoma.info/avtomobil-zaryadnoe-ustrojstvo-dlya-avtomobilnogo-akkumulyatora.html). Однако, при всем уважении к несомненно знающему собственное дело автору, возводить так тяжело (и дорого) ЗУ для свинцовых АКБ все равно что назначать руководить взводом опытных закаленных солдат нянечку из детсадика. Свинцовому аккумулятору для нормальной жизни необходимо немногое. Чем мы дальше и займемся.

Зарядное устройство для батареек аккумуляторного типа

Для современных аккумуляторных элементов требуются зарядные устройства типа li ion и другие в зависимости от вида АКБ. Некоторые из них имеют простое управление, например, вы ставите батарею и забываете о ней

Другие же нуждаются в вашем внимание, передерживать их крайне не рекомендуется. Так же встречаются устройства, которые имеют жидкокристаллический дисплей, который позволяет выполнять контроль более удобно. Ниже перечислим наиболее известные зарядные устройства, неплохо справляющиеся с зарядкой

Ниже перечислим наиболее известные зарядные устройства, неплохо справляющиеся с зарядкой.

Opus BT-C3100 V2.2 или Зипин

Опус имеет ряд положительных качеств, которые перечислены ниже:

Полностью интеллектуальное устройство.
Есть дисплей.
Имеется возможность заряжать до 4-х батареек одновременно.
Работает с Ni-Cd, Ni-Mh и Li-ion АКБ и другими.
Выполняет тестирование, зарядку, разрядку, восстановление АКБ.
На дисплее отображается вольтаж, время, ток, емкость.
Хорошая система вентиляции со встроенным кулером.
Есть возможно самостоятельно регулировать тока заряда.
Может заряжать аккумуляторы формата ААА, АА и другие.
Встроена защита от перегрева, излишнего заряда, высокого напряжения, замыкания.
Габариты 15 x 4 x 10 см.
Масса 240 вольт.

Данный прибор считается одним из самых лучших зарядных устройств!

Nitecore D4

Подобное ЗУ считается универсальным и может заряжать элементы питания разного типа. Совместим со всеми АКБ. Прибор автоматически определяет тип химии батареи и делает зарядку с нужными параметрами. Но несмотря на это разработчики оставили ручной выбор.

Имеет интеллектуальный режим, благодаря которому все процессы контролирует умная электроника.

Основные возможности:

Подзаряжает 4-и элемента питания одновременно.
Заряду подвергаются практически все существующие форматы цилиндрических аккумуляторов.
Выводит данные на жидкокристаллический дисплей.
Есть совместимость с LiFePO4.
После подзарядке устройство отключается автоматически.
Способно контролировать температуру.
Защита от перегрева.
Так же имеется защита от неправильного подключения.
Есть все сертификаты.
Параметры 143 мм × 99 мм × 36 мм
Масса 239 грамм.

Liitokala Lii-500

Это умное зарядное устройство для батареек ni mh и других типов с цифровым дисплеем и возможностью устанавливать 4-и аккумулятора одновременно. Оно может определять внутреннее сопротивление, заряжать, разряжать и тестировать АКБ.

Типы батарей, которые может заряжать данное устройство:

17500,
,
,
18500,
AAA,
16340,
17335,
,
10440
22650,
,
AA,
18350,
C

Кроме этих можно заряжать и другие.

Особенности

Позволяет устанавливать АКБ с платой защиты и длинною до 72 мм.
Есть возможность отключить подсветку.
Выявляет негодные аккумуляторы.
Автоматически определяет конец заряда.
Встроена защита от перезаряда.
Управляемый ток заряда 1000, 300, 700, 500 mAh.
Тестирование внутреннего сопротивления.
Определяет реальную емкость.
Может устранять эффект памяти.
На дисплее отображает время, емкость, время зарядки, напряжение.
Встроен USB выход для подзарядки разных устройств.
Определяет внутреннее сопротивление.
ЗУ выполняет зарядку нужным током.
Разряжает и заряжает АКБ.

Зарядное устройство SKYRC MC3000

Достаточно мощная зарядка с множеством полезных функций. Она может следующее:

Есть независимые каналы.
Имеет 4 канала.
Максимальный зарядный ток 4000 mAh.
Имеет LCD экран.
Есть подсветка дисплея.
Поддерживает АКБ следующих типов: NiZn, NiCd. Li-Ion, Ni-MH, LiFePO4.
Распознает тип аккумулятора и высчитывает его емкость.
Автоматически отключается после полного заряда батарей.
Имеет 4-и режима.
Параметры: длина 20 см, высота 7 см, ширина 12.4 см.

Данное зарядное устройство для пальчиковых батареек способно выполнить качественную зарядку.

Зарядник PALO P10

Данное ЗУ выделяется среди своих конкурентов возможностью установить до 8 аккумуляторов за раз и выполнить их зарядку.

Четыре светодиода показывают процесс зарядки. Выполняет зарядку NI-MH / NI-CD АА и ААА форматов.

Встроена продвинутая система контроля, которая позволяет вовремя прервать процесс зарядки. Чтобы зарядка пошла придется располагать кратное количество аккумуляторов.

В итоге зарядное устройство данного типа достаточно простое в использовании, имеет 8 разъемов для заряда АКБ, может автоматически выключать зарядку. Так же оно имеют очень низкую стоимость по сравнению с конкурентами.

Из недостатков можно выделить то, что количество функций весьма скромно и нет дисплея.

Ремонт зарядной станции

Своими руками устраняют простые неисправности. Пример ремонта показан на станции 12В ДА-10/12ЭР для литий-ионных батарей напряжением 12 В, ток 1,8 А. Прибор состоит из понижающего трансформатора, четырехдиодного моста, сглаживающего пульсацию конденсатора. Светодиоды сигнализируют о подключении питания, начале и конце заряда.

Если не загорается индикатор включения, проверяют первичную обмотку трансформатора. Для этого измеряют тестером сопротивление, коснувшись щупами штырей вилки. Если есть обрыв, вскрывают корпус. Возможно, сгорел сетевой предохранитель, который меняют.

На некоторых моделях ЗУ установлен тепловой предохранитель. Он находится сверху первичной обмотки трансформатора под изоляцией, разрывает цепь при температуре +120…+130°С. Восстановление невозможно, поступают другим образом: пайкой соединяют концы обмоток. После этой операции трансформатор не защищен от короткого замыкания, поэтому лучше поставить сетевой предохранитель.

При целой первичной обмотке прозванивают вторичную и диоды. Один конец полупроводников выпаивают, подключают омметр, меняя положение щупов. Исправный диод показывает при одном подключении обрыв, при другом – КЗ. Перегоревшая первичная обмотка ремонту не подлежит – меняют трансформатор.

Если обнаружены неисправные диоды, устанавливают новые. Одновременно меняют и конденсатор: если в нем высыхает электролит, диоды перегружаются, сгорают.

Под увеличительным стеклом осматривают плату. Ликвидируют обнаруженные трещины, нарушенные контакты. Если все принятые меры не помогли, обращаются в мастерскую.

Выбор и подключение измерительных приборов к самодельному ЗУ

В ходе конструирования многие добавляют в конструкцию приборы, контролирующие процесс: амперметры, вольтметры. Цена этих устройств в электронном исполнении невысока и находится в пределах нескольких долларов. Проблема в том, что рынок предлагает широчайший ассортимент этих изделий, схемы подключения которых могут сильно различаться. Далее рассмотрены наиболее популярные и недорогие амперметры, вольтметры китайского производства. Их диапазон измерения напряжения от 0 до 100 В, а тока – до 10 А.

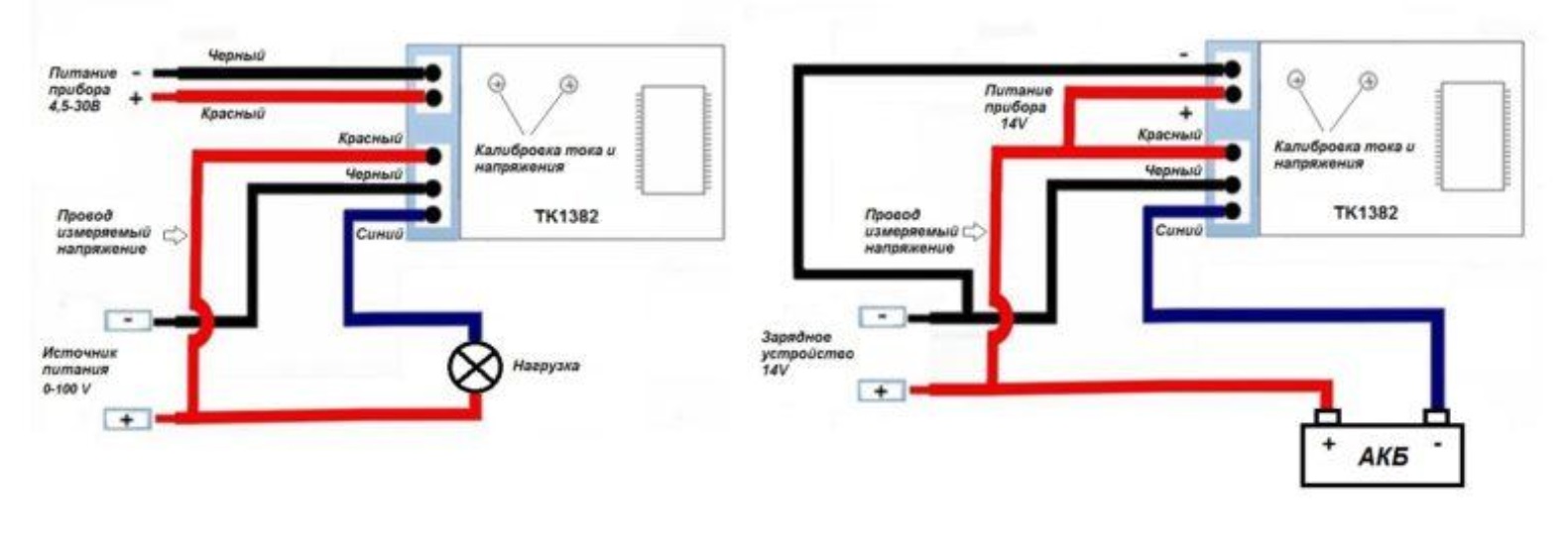

TK1382 и его подключение

Стоимость не превышает 5 $. Характерная особенность – наличие пары подстроечных сопротивлений для калибровки тока (от 0 до 10 А) и напряжения (от 0 до 100 В). Для питания прибора необходимо напряжение от 4,5 до 30 В. Схема:

Первый вариант – для подключения любой нагрузки, второй – для автомобильного аккумулятора.

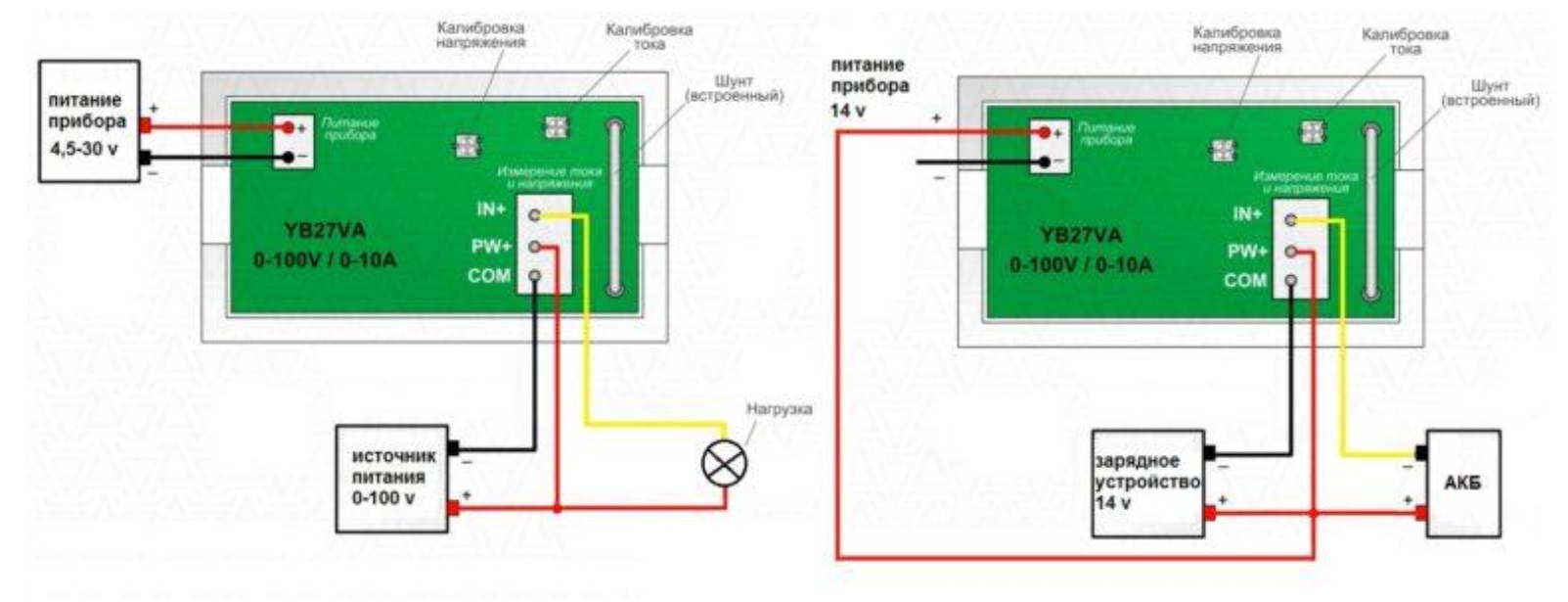

YB27VA и его подключение

Этот ампервольтметр имеет точно такие же характеристики, что и прибор, представленный выше. Вся разница заключается в иной компоновке печатной платы и другой расцветке проводов. Ориентировочная стоимость – не более 4,5 $. Здесь также присутствуют калибровочные переменные резисторы. Схема:

Левая схема подходит для работы с любой нагрузкой, правая – для АКБ и ЗУ. Прибор рекомендуется врезать в корпус БП компьютера и закрепить на клее либо специальной пасте, чтобы проще было заменить при выходе из строя.

В заключение стоит сказать, что, исходя из приведённых схем, очевидно: собрать ЗУ своими руками не так уж сложно. Какой выбрать метод, зависит от наличия тех или иных узлов, деталей, что минимизирует затраты. Всё же наиболее простой вариант – последний, с использованием старого блока питания от компьютера.

Разновидности аккумуляторов

Чтобы разобраться, как сделать зарядное устройство для шуруповерта, в первую очередь необходимо изучить разновидности аккумуляторов и их режимы заряда. Существует 3 вида батареек:

Никель-кадмиевые

Данный вид именуется как Ni-Cd, он считается хорошим источником напряжения, который способен отдавать большую мощность. Единственным недостатком является то, что такие аккумуляторы попали в список запрещенных изделий по экологическим нюансам, поэтому в продаже такая разновидность теперь будет встречаться намного реже.

Никель-кадмиевые батареи обладают энергоемкостью от 1200 до 1500 мА/ч. Общая мощность обеспечивается и поддерживается количеством банок внутри

Максимальное напряжение ячейки составляет 1,2 В. Аккумулятор заряжается электротоком 0,1-1 номинальной емкости. Получается, что батарею с ёмкостью в 5 А*ч разрешается подзаряжать током 0,5-5 А.

ВИДЕО: 5 правил зарядки никель-кадмиевых аккумуляторов

Сернокислотные аккумуляторы для шуруповерта

Другое название — Pb с кислотным гелевым наполнением. Они обладают средними характеристиками и низкой стоимостью. Минус – аккумуляторы имеют большую массу, за счет чего утяжеляют аппарат. Основное преимущество заключается в возможности использования в любом положении, при этом из емкости не вытекает электролит.

Главная их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения

Максимальный уровень напряжения ячейки составляет 2 В, при этом ток зарядки батареи всегда соответствует показателю 0,1 С.

Литий-ионные батареи для шуруповерта

Наиболее распространенный вид благодаря полной герметичности емкости. Данный вариант отличается повышенной удельной мощностью, безопасностью, экологичностью, незначительной массой и простотой в утилизации.

Литий-ионный аккумулятор для шуруповёрта Li-ion 18650 Samsung 12.6V (Вольт) 2400mAh

Литий-ионная ячейка обладает максимальной мощностью в 3,3 Вольта. Напряжение разрешается плавно увеличивать при комнатной температуре с 0,1 до 1 С. Таким образом ускоряется процесс зарядки. Но данный метод подходит только для тех аккумуляторов, которые не переразряжались.

Здесь важно помнить, что заряд шуруповерта происходит до 4,2 Вольта, его превышение повлияет на уменьшение эксплуатационного срока, снижение – сократит емкость. Очень важно при подзарядке отслеживать температуру

Количество элементов	Максимальное напряжение, Вольт	Напряжение по инструкции, Вольт	Окончание заряда, Вольт
3.6	3.6	4.2
7.2	8.4
10.8	12.6
14.4	16.8
21.0

При разработке схемы зарядного устройства для шуруповерта своими руками очень важно учитывать, какой именно аккумулятор планируется заряжать. А также нужно дополнительно просчитывать его напряжение – 12 Вольт или 18 Вольт. При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи

При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи.

ВИДЕО: Правила выбора аккумулятора для шуруповерта

Самые простые варианты самодельных ЗУ для аккумуляторов

Мы не будем рассуждать на тему что лучше, самодельная или заводская зарядка. Очевидно, что последний вариант безопаснее, но что касается рабочих характеристик, то здесь вполне могут присутствовать темы для горячих дебатов. А ценовой вопрос и вовсе не обсуждается. Так что давайте лучше сразу приступим к рассмотрению вариантов изготовления своими руками самых простых в реализации зарядок для автомобильного аккумулятора.

Зарядка из обычной лампочки и диода

Полноценное зарядное устройство из этих компонент не сделаешь, но если появится необходимость завести машину с севшей батареей, такой прибор очень даже пригодится.

Что нам понадобится:

Старая добрая лампа накаливания. Они ещё встречаются в продаже. Главное – чтобы её мощность была высокой – чем выше, тем быстрее мы сможем привести аккумулятор в боевое состояние. Оптимальный вариант – 70–150-ваттные лампочки.
Полупроводниковый диод – электронный элемент, пропускающий ток только в одном направлении. В нашем устройстве диод будет отвечать за преобразование переменного тока в постоянный. Они продаются в магазинах радиотоваров, на рынках и стоят копейки даже по нынешним меркам.
Провод с вилкой для подключения зарядки к сети 220 В.
Провода для коммутации ЗУ с батареей.

Лампа с диодом подключаются последовательно, провод от лампы идёт в розетку, от диода – на плюсовую клемму аккумулятора. Второй провод соединяет минус АКБ и розетку. Отметим зависимость между временем зарядки и мощностью лампы. При 100 ваттах ток заряда будет составлять 0.17 А. Это означает, что за 10 часов мы зарядим батарею всего на 2 А. Но слишком мощная лампа тоже плохо – 200 Вт это уже критично для полупроводникового диода, который может просто сгореть.

Нетрудно подсчитать, что сильно разряженную батарею таким ЗУ в оптимальные сроки восстановить не удастся. Но если требуется подзарядить АКБ для пуска мотора, то этот вариант можно считать рабочим.

Зарядное устройство для АКБ из выпрямителя

По количеству используемых компонент это зарядное устройство также относится к самым простым. Их здесь, как и в предыдущем случае, два: выпрямитель в паре с преобразователем напряжения.

При этом выпрямитель можно использовать одного из трёх типов:

с зарядкой постоянным током;
работающие с ассиметричным током;
устройства с переменным током.

Если использовать первый вариант, зарядка аккумулятора будет происходить при постоянном значении силы тока, избавленного от флюктуаций переменного напряжения. Выпрямители переменного тока работают по принципу подачи на клеммы АКБ переменного напряжения. Ассиметричные (их часто называют однополупериодными) выпрямители демонстрируют лучшие результаты, чем их оппоненты.

Они состоят из пяти компонент:

диода большой мощности;
переменного сопротивления;
стабилитрона (трансформатора);
предохранителя;
выключателя.

Номинал предохранителя – 1 А, мощность трансформатора должна составлять 140 Вт при выходном напряжении 20–21 В. Резистор должен быть помощнее, типа МЛТ-2. Диод должен выдерживать токи порядка 5 А. Наконец, в качестве усилителя можно использовать регулятор на базе транзисторов 0818 и KT825, которые нужно установить на радиаторную подложку.

Для сборки потребуется плата без дорожек, на которой размещают все элементы, соединяя их между собой проводами. Такое зарядное устройство для автоаккумулятора, собранное своими руками, позволяет регулировать выходной ток. Главное – найти указанные компоненты и грамотно их расположить.

Виды и типы

Выделяют три основных метода, благодаря которым, собственно и происходит зарядка аккумуляторов:

Зарядка постоянным напряжением – производится при помощи непосредственного контакта АКБ и электросети. С помощью такого зарядного устройства можно не только полностью заряжать аккумулятор, но и частично его подзаряжать, когда требуется его максимальный запас энергии

Важно контролировать процесс, а также для обеспечения безопасности рекомендуется изъять аккумулятор из авто.

Зарядка постоянным током – сила тока не должна превышать десятой части от емкости аккумулятора, иначе процесс может иметь массу нежелательных явлений, таких как кипение электролита, либо выделение обильных клубов пара. Чтобы этого не допустить, также важно знать уровень заряда самого аккумулятора

Главным недостатком метода является именно самостоятельный контроль за ходом всех процессов. Каждые 30-50 минут придется замерять силу тока и регулировать ее, относительно емкости заряжаемого аккумулятора.

Комбинированный метод — его принцип крайне прост: вначале подается постоянное напряжение, сила которого регулируется автоматически. Спустя какое-то время завершение происходит при помощи воздействия постоянного тока. Это удобно, поскольку все процессы автоматизированы, и нет необходимости постоянно контролировать, на каком этапе находится процесс.

В зависимости от этого зарядные устройства принято делить на две группы:

зарядные или зарядно-предпусковые – осуществляют подзарядку непосредственно от сети, при этом аккумулятор в это время может свободно использоваться
зарядно-пусковые – зарядка происходит в автономном режиме, независимо от места нахождения автомобиля.

В первом случае аккумулятор удобно заряжать лишь тем, кто имеет в своем распоряжении большой просторный гараж, к которому подведено электричество. Если же аккумулятор подвел в заснеженной пробке, то второй вариант более удобен и практичен, позволяет отправиться в путь уже через 15-20 минут.

Немного о литий-ионных батареях

Особенности АКБ типа 18650:

Длительный срок службы. Источник питания способен выдерживать до 600 циклов разряда и заряда. Литиевые батареи обладают увеличенным сроком эксплуатации, они могут длительно сохранять емкость.
Компактные размеры. Высота элемента составляет 65 мм, диаметр – 18 мм. Эти числа легли в основу названия аккумулятора. При небольших размерах батарея имеет широкие возможности.
Наличие контроллера. Большая часть аккумуляторов старого образца отличается высокой взрывоопасностью. В корпусе батареи протекают химические реакции, скорость которых при перегреве многократно увеличивается. Возникало и механическое замыкание нескольких содержащих электролит емкостей, приводившее к возгоранию. Контроллер, встраиваемый в современные источники питания, препятствует сильному перегреву и взрыву. Это же от перезаряда.
Невозможность длительного хранения. Долго находившиеся в нерабочем состоянии батарейки быстро утрачивают емкость. Заряжать li-ion аккумулятор нужно регулярно. При этом соблюдают ряд правил, препятствующих выходу изделия из строя. Нужно правильно рассчитывать ток заряда и ограничивать напряжение. Нарушение правил приводит к снижению срока службы.

Советуем изучить Генератор на неодимовых магнитах

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А. Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.
