Устройство зеркал
Полупрозрачные зеркала направляются покрытой поверхностью лицом к первой кварцевой трубке-усилителю. Проблема может возникнуть только в изготовлении зеркальных элементов с нужными характеристиками. Как сделать лазер в домашних условиях на основе посеребренного зеркала? Изначально берется стеклянная пластинка, поверхность которой тщательно обезжиривается. Одна сторона изделия покрывается нитрокраской, после чего проводится реакция серебрения
И на этом этапе важно учесть один нюанс. Традиционное серебрение приводит к тому, что поверхность полностью покрывается тонирующим слоем
В данном случае этого следует избежать, так как зеркало должно быть полупрозрачным. Степень покрытия определяется временем задержки заготовки в подготовленном реакционном растворе серебра. Как правило, оптимальный интервал выводится экспериментальным путем, так как многое будет зависеть от индивидуальных факторов процесса.
Как можно усилить самодельный лазер?
Чтобы сделать своими руками более мощный лазерный резак для работы по металлу, нужно использовать приборы из следующего списка:
- DVD-RW привод, нет разницы рабочий или нет;
- 100 пФ и мФ – конденсаторы;
- 2-5 Ом резистор;
- 3 шт. аккумуляторные батареи;
- паяльник, провода;
- коллиматор;
- стальной фонарь на светодиодных элементах.

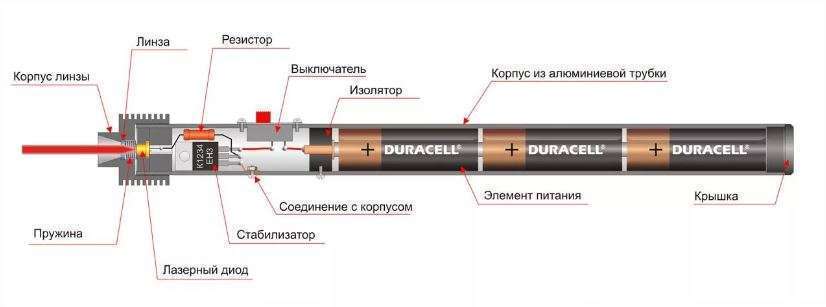

Сборка лазерного резака для ручной работы происходит по следующей схеме.

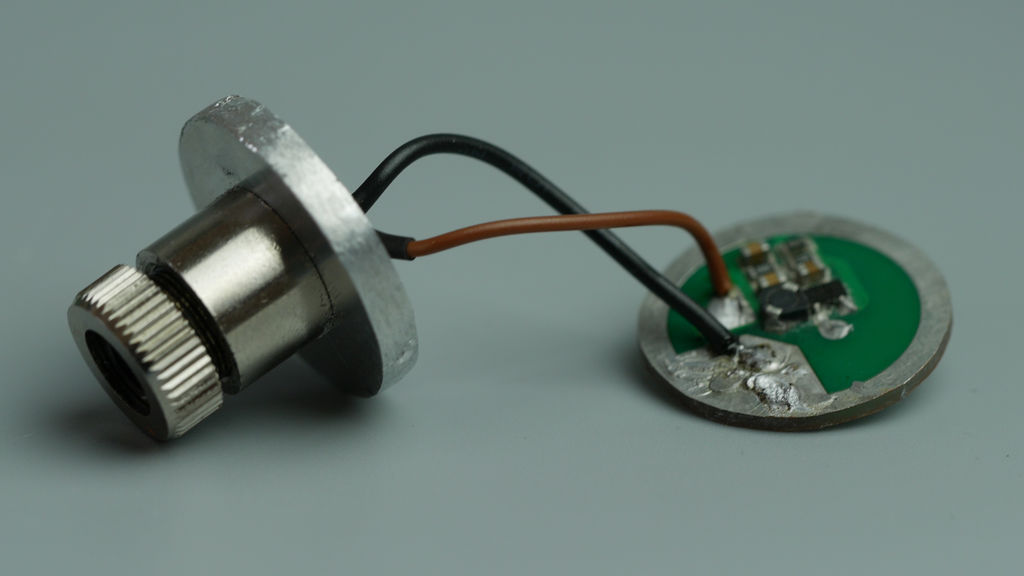

С применением указанных приборов происходит сборка драйвера, впоследствии он посредством платы сможет обеспечивать лазерному резаку определенную мощность.
При этом к диоду ни в коем случае нельзя подсоединять электропитание напрямую, так как диод сгорит
Также нужно принять во внимание, что диод должен брать подпитку не от напряжения, а от тока
В качестве коллиматора используется корпус, оснащенный оптической линзой, за счет которой будут скапливаться лучи.
Данную деталь легко отыскать в специальном магазине, главное, что в ней присутствует паз для установки диода лазера. Цена данного устройства небольшая, примерно составляет 3-7$.
Кстати, лазер собирается так же, как и вышерассмотренная модель резака.
В качестве антистатического изделия также может применяться проволока, ею обматывают диод. После чего можно приступать к компоновке драйверного устройства.
Прежде чем перейти к полной ручной сборке лазерного резака, нужно проверить работоспособность драйвера.
Сила тока замеряется с помощью мультимера, для этого берут оставшийся диод и проводят измерения своими руками.
С учетом скорости тока, подбирают его мощность для лазерного резака. К примеру, у одних вариантов лазерных устройств сила тока может равняться 300-350 мА.
У других, более интенсивных моделей, она составляет 500 мА, при условии использования другого драйверного устройства.

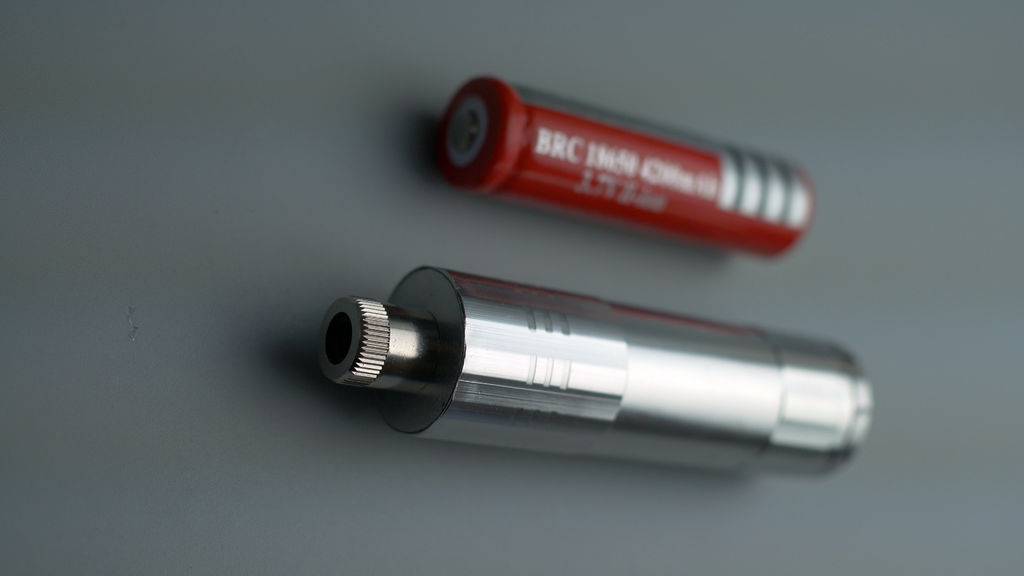

Чтобы самодельный лазер выглядел более эстетично, и им можно было удобно пользоваться, для него нужен корпус, в качестве которого вполне может использоваться стальной фонарик, функционирующий на светодиодах.
Как правило, упомянутый прибор наделен компактными размерами, которые позволят поместиться ему в кармане. Но во избежание загрязнений линзы, заранее нужно приобрести или сшить своими руками чехол.
Как сделать лазерное режущее устройство из указки?
Самое интересное, что изготовить лазерный резак можно с помощью старых ненужных предметов.
Например, своими руками изготовить лазерный прибор позволит применение старой лазерной указки.
Чтобы процесс по созданию резака продвигался как можно быстрее, необходимо подготовить следующие предметы и инструменты:
Процесс по изготовлению резака своими руками начинается с разборки привода, откуда необходимо достать прибор.
Извлечение нужно сделать по максимуму аккуратным, при этом придется проявить терпение и быть внимательным. В устройстве присутствует много разных проводов с практически одинаковой структурой.
Выбирая DVD привод, нужно учитывать, чтобы он был пишущим, так как именно такой вариант позволяет делать записи с помощью лазера.
Видео:
Запись выполняется в ходе испарения тонкого металлического слоя с диска.
В процессе чтения, лазер функционирует наполовину своих технических возможностей, слегка освещая диск.
В процессе демонтажа верхнего крепежного элемента взгляд упадет на каретку с лазером, который может передвигаться в нескольких направлениях.
Каретку необходимо бережно извлечь, аккуратно снять разъемы и шурупы.
Затем можно перейти к снятию красного диода, за счет него происходит прожиг диска – это легко можно сделать своими руками при помощи электропаяльника. Извлеченный элемент не стоит встряхивать, а тем более ронять.
При этом необходимо учесть следующие моменты: как лучше поместить диод, как подсоединить его к источнику питания, ведь для диода пишущего устройства требуется больше электроэнергии, чем для основного элемента указки.
Данный вопрос можно решить несколькими методами.
Чтобы сделать ручной резак с более-менее высокой мощностью, необходимо достать находящийся в указке диод, после чего поменять его на элемент, извлеченный из DVD привода.
Поэтому лазерную указку разбирают также осторожно, как и привод пишущего DVD устройства. Предмет раскручивают, затем разделяют его корпус на две половины
Сразу же на поверхности можно будет увидеть деталь, которую и нужно заменить своими руками
Предмет раскручивают, затем разделяют его корпус на две половины. Сразу же на поверхности можно будет увидеть деталь, которую и нужно заменить своими руками.
Для этого родной диод из указки снимается и аккуратно заменяется более мощным, его надежное крепление можно выполнить с использованием клея.
Возможно, снять старый диодный элемент сразу не получится, поэтому его можно подковырнуть бережно кончиком ножа, затем слегка встряхнуть корпус указки.

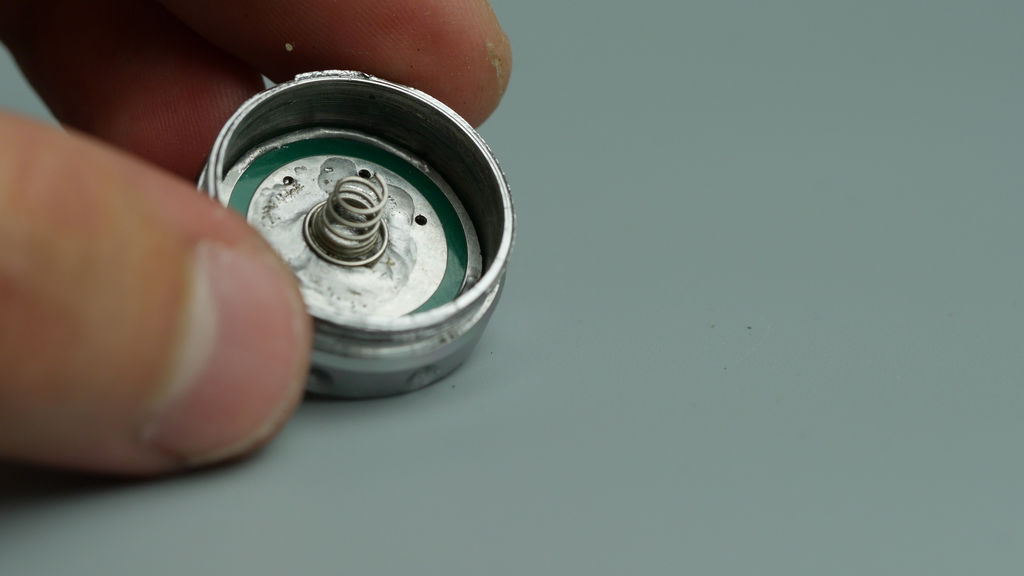

Для этой цели пригодится фонарик с аккумуляторными батарейками, что позволит лазерному резаку получить электроподпитку, приобрести эстетичный вид, и удобство использования.

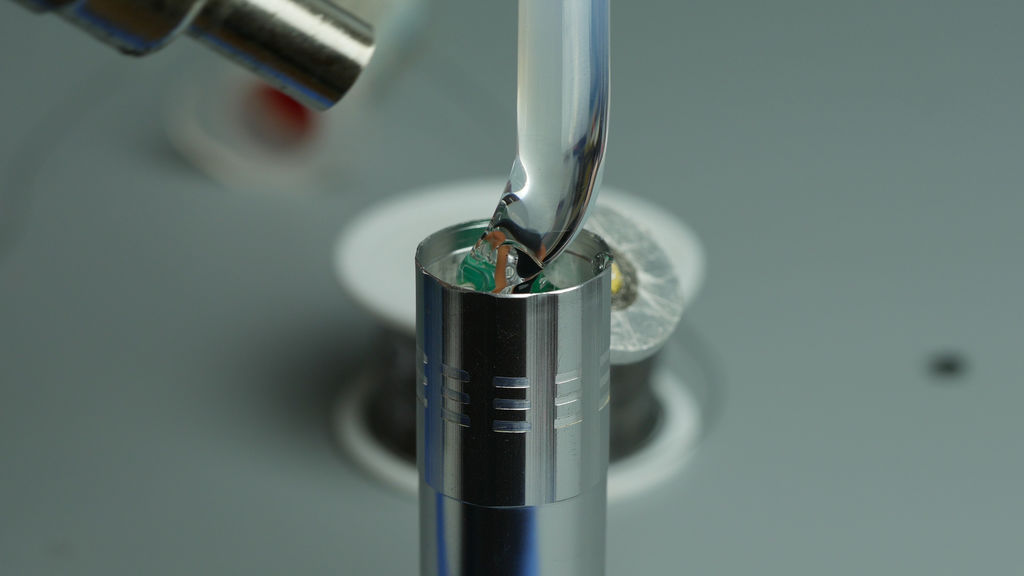

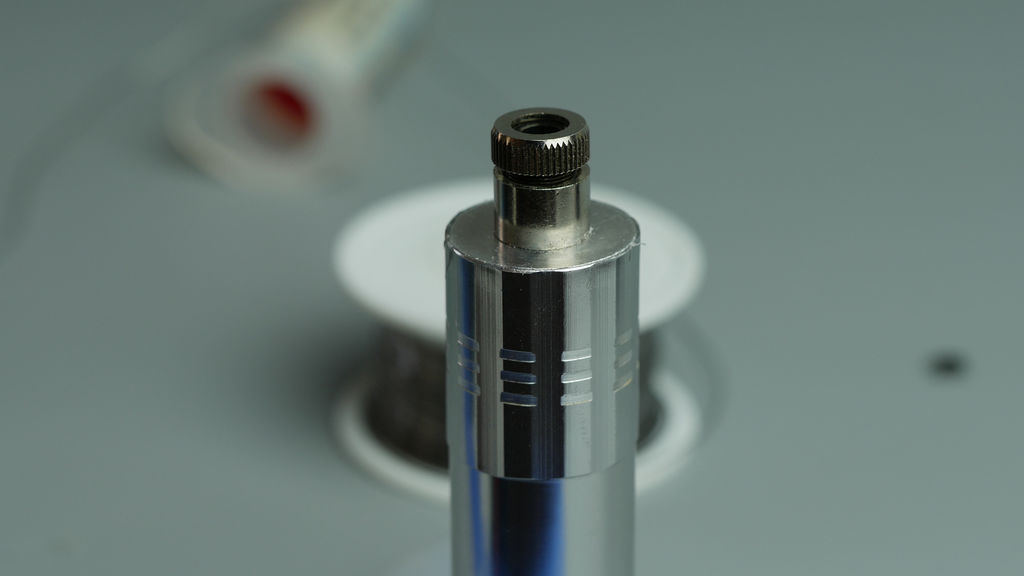

Для этого в корпус фонарика своими руками необходимо внедрить модифицированную верхнюю часть бывшей указки.

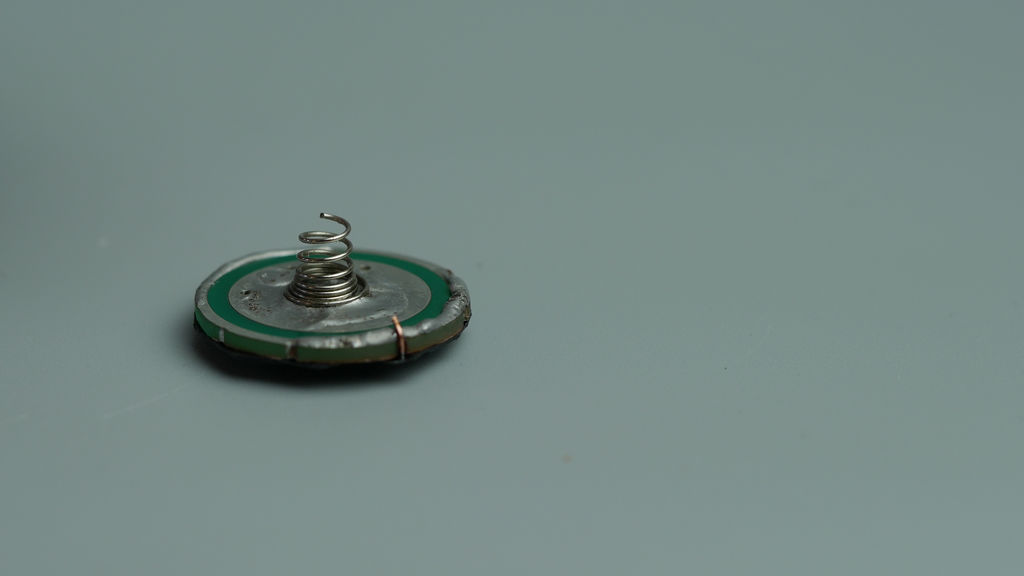

Затем нужно подключить к диоду зарядку, посредством находящейся в фонарике аккумуляторной батареи
Очень важно в процессе подключения точно установить полярность

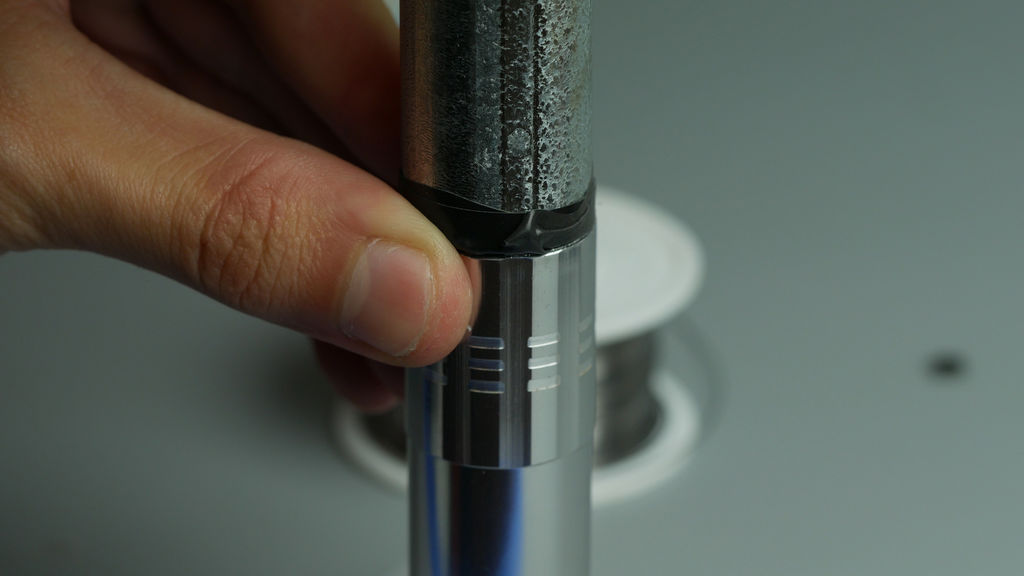

До того как фонарик будет собран, необходимо снять стекло и прочие лишние элементы указки, которые могут стать помехой лучу лазера.
На завершающем этапе проводится подготовка лазерного резака к использованию.
Для комфортной ручной работы все этапы работы над прибором необходимо строго соблюдать.
Видео:
С этой целью нужно проконтролировать надежность фиксации всех внедренных элементов, правильность полярности и ровность установки лазера.

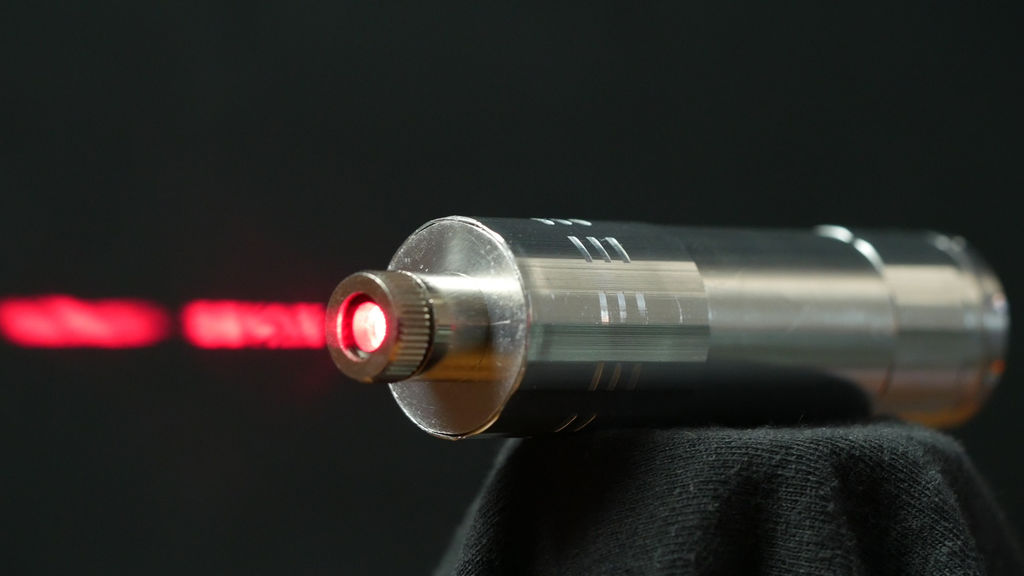

Итак, если все вышеизложенные в статье условия сборки были точно соблюдены, резак готов к применению.
Но так как самодельный ручной прибор наделен невысокой мощностью, то вряд ли из него получится полноценный лазерный резак по металлу.
Что идеально сможет выполнять резак, так это сделать отверстия в бумаге или полиэтиленовой пленке.
А вот наводить на человека лазерное приспособление, сделанное своими руками нельзя, здесь его мощности будет достаточно, чтобы навредить здоровью организма.
Режущий лазер
Инструменты и принадлежности, которые потребуются для того, чтобы изготовить лазер своими руками:
Рисунок 1. Схема лазерного светодиода.
- неисправный DVD-RW привод с рабочим лазерным диодом;
- лазерная указка или портативный коллиматор;
- паяльник и мелкие провода;
- резистор на 1 Ом (2 шт.);
- конденсаторы на 0,1 мкФ и 100 мкФ;
- аккумуляторы типа ААА (3 шт.);
- маленькие инструменты типа отвертки, ножика и напильника.
Этих материалов будет вполне достаточно для предстоящих работ.
Итак, для лазерного устройства в первую очередь необходимо подобрать DVD-RW привод с поломкой механического характера, поскольку оптические диоды должны быть в исправности. Если у вас отсутствует износившийся привод, придется приобрести его у людей, которые продают его на запчасти.
При покупке следует учитывать, что большинство приводов от производителя Samsung являются непригодными для изготовления режущего лазера. Дело в том, что эта компания выпускает DVD-приводы с диодами, которые не защищены от наружного воздействия. Отсутствие специального корпуса означает, что лазерный диод подвержен тепловым нагрузкам и загрязнению. Его можно повредить легким прикосновением руки.
Рисунок 2. Лазер из DVD-RW привода.
Оптимальным вариантом для лазера будет привод от производителя LG. Каждая модель оснащается кристаллом с различной степенью мощности. Этот показатель определяется скоростью записывания двухслойных DVD-дисков
Крайне важно, чтобы привод был именно записывающим, поскольку в нем содержится инфракрасный излучатель, который нужен для изготовления лазера. Обычный не подойдет, так как он предназначен только для считывания информации
DVD-RW со скоростью записи 16Х оснащен красным кристаллом мощностью 180-200 мВт. Привод со скоростью 20Х содержит диод мощностью 250-270 мВт. Высокоскоростные записывающие устройства типа 22Х оборудуются лазерной оптикой, мощность которой достигает 300 мВт.
Шаг 4: Финал
Для тех, у кого немного больше опыта, я предлагаю сделать своими руками другую схему, выложенную для ознакомления. Когда я определился с корпусом, я сделал радиатор из алюминиевой шайбы. Я планировал припаять все платы к корпусу лазера но не нашел хорошего флюса, поэтому просто вложил всё внутрь. Лучшее, что я смог придумать — это приклеить всё по местам горячим пистолетом, а затем вдавить поверх алюминиевый радиатор с источником лазера.
Возьмем любой сломанный привод DVD-RW или CD-RW, если такой у вас остался.
§ Перед началом разборки привода откроем его лоток и открутим 4 шурупа с обратной стороны.
§ Далее нужно перевернуть привод, снять крышку и выкрутить два оставшихся шурупа.
§ После этого отсоединяем шлейфы, соединяющие привод с ходовой частью, затем выкручиваем шуруп и еще три, которые держат плату.
§ Потом вынимаем аккуратно плату – на ней находятся оптические линзы и диоды. Отламываем защиту оптики и диодов DVD и CD.
§ Теперь нужно вытащить диод плоскогубцами вместе с охлаждением. Для защиты от статического электричества ножки диода обвязываем проволокой и, поддев диод ножом, аккуратно его вынимаем. Не забудьте обмотать диод проволокой, так как статическое электричество может накапливаться в нем в достаточном количестве.
Итак, первую половину, как сделать лазер из привода, мы закончили. Теперь нужно сделать драйвер.
Для начала нужно подготовить все комплектующие:
Это необходимый минимум для изготовления простой модели драйвера. Драйвер — это, собственно, плата которая будет выводить наш лазерный диод на нужную мощность. Подключать напрямую источник питания к лазерному диоду не стоит — выйдет из строя. Лазерный диод нужно питать током, а не напряжением.
Коллиматор — это, собственно, модуль с линзой, которая сводит всё излучение в узкий луч. Готовые коллиматоры можно купить в радиомагазинах. В таких уже сразу имеется удобное место для установки лазерного диода, а стоимость составляет 200-500 рублей.
Рекомендуется использовать антистатический браслет, так как лазерный диод очень чувствителен к статическому напряжению. Если браслета нет, то можно обмотать выводы диода тонкой проволочкой, пока он будет ждать установки в корпус. По схеме на этой странице нужно спаять драйвер.
Не перепутайте полярность! Лазерный диод также выйдет из строя мгновенно при неправильной полярности подводимого питания.
На схеме указан конденсатор 200 мФ, однако, для портативности вполне хватит и 50-100 мФ.
Собранным на весу лазером похвастаться можно только перед такими же сумасшедшими техно-маньяками, но для красоты и удобства лучше собрать в удобный корпус. Тут уже лучше выбрать самому, как понравится. Я же смонтировал всю схему в обычный светодиодный фонарь. Его размеры не превышают 10х4см. А хранить лучше в специальном чехле, дабы не запылилась чувствительная линза.
Если жалко использовать работающий привод DVD-RW, всегда можно бесплатно найти сломанный, например на свалке, главное чтобы причина поломки не была связана с пишущим лазером. В крайнем случае рабочую деталь можно без труда приобрести на радиорынке. Лучше всего годятся для самодельного лазера DVD приводы, изготовленные фирмой LG, меньше всего- Samsung. Далее для лазера понадобится сделать корпус своими руками, подойдет от простой лазерной указки. Выньте из неё родной светодиод и вставьте вместо него лазерный. Выбирая силу тока рассчитывайте на 200 миллиАмпер чтобы запитать 16х DVD привод, и ни в коем случае не подсоединяйте самодельный лазер напрямую к батарейкам (если вы не хотите чтобы он быстро сломался), используя в качестве источника питания постоянный ток, такой можно получить за счет аккумуляторов, например от мобильного телефона, или пальчиковых батареек включенных в электрическую схему с участием резисторов. Вот схема питания лазера в домашних условиях, где сопротивление резистора находится опытным путем. .
Вариант №1 – Используем ровную подставку
В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:
- обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
- пузырьковый строительный уровень;
- деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
- небольшой кусок резины;
- лист фанеры либо доски по длине уровня.
Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:
Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло.
Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.
Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом
Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего.
Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.
Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!
Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).
Самому произвести юстировку можно так:
- В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.
- Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
- Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
- На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
- Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
- В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.
С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.
Видеообзор более сложной саморегулирующейся модели типа крест
Как сделать нивелир своими руками
Это интересно: Как сделать паяльник своими руками: основательный взгляд на вопрос
Линейный лазер из указки своими руками
Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «jisaku-kobo» расскажет Вам, как из обычного лазерного модуля, или указки сделать очень полезное приспособление для дома и мастерской.
Эта простая конструкция позволит сделать из точечного лазера линейный.
С ее помощью можно будет делать линейные указатели для различных станков, что весьма облегчит работу. Материалы. — Алюминиевая трубка внешним диаметром 8 мм и толщиной стенок 1 мм — Профильная алюминиевая труба 10Х10 мм, толщина стенок 1 мм — Лазерный модуль — Пластиковые болтики — Держатель для двух пальчиковых батареек — Термоусадочная трубка, припой — Двухкомпонентная эпоксидная смола — Стеклянный круглый пруток диаметром 3-5 мм — Малярная лента — Две батарейки АА.
Инструменты, использованные автором. — Паяльник — Небольшая циркулярная пила, либо ножовка по металлу — Струбцина — Плоская и крестовая отвертки — Сверлильный станочек — Угольник — Метчик — Алмазный надфиль.
Процесс изготовления. Итак, автор приобрел лазерный модуль с длиной волны в 580 нм, и батарейный отсек.
Затем нарезал термоусадочную трубку, и надел на провода. Потом пропаял места соединений, сдвинул трубки на них, и прогрел их для усадки.
Теперь мастер прислоняет стеклянную трубочку к торцу указки, и вместо точки получается очень хорошо видимая, яркая линия.
Сверлит отверстия для стеклянной палочки, и зажимного болтика М3
Очень важно сделать отверстия для линзы строго соосно
Нарезает резьбу М3 для болтика метчиком.
На миниатюрной циркулярной пиле немного выдвигает отрезной диск, устанавливает упор по длине заготовки, и фиксирует его струбциной.
Прижимая торец заготовки к упору, и переворачивая его делает надрезы на трубе со всех сторон.
Затем алмазным напильником делает пару надрезов, и просто раскалывает ее пополам.
Для усовершенствования автору нужна алюминиевая трубка 8 мм диаметром, и тот же квадратный профиль 10Х10 мм.
Вставляет ее в корпус, зажимает болтиками лазер и головку.
Спасибо автору за простое, но полезное приспособление для мастерской и дома!
Всем хорошего настроения, удачи, и интересных идей!
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Простейший лазер из компьютерной мыши
Если лазер необходим вам только ради развлечения, достаточно знать, как сделать лазер в домашних условиях из мышки. Его мощность будет совсем незначительной, зато и изготовить его труда не составит. Понадобится лишь компьютерная мышка, небольшой паяльник, батарейки, провода и тумблер отключения.
Сначала мышь необходимо разобрать
Важно не выламывать делали, а аккуратно раскручивать и снимать их по порядку. Сначала верхний кожух, за ним нижний
Далее, используя паяльник, нужно убрать лазер мышки с платы и припаять к нему новые провода. Теперь остается присоединить их к тумблеру отключения и подвести проводки к контактам батареек. Батарейки можно использовать любого типа: и пальчиковые, и так называемые блинчики.
Таким образом, простейший лазер готов.
Если слабенького луча вам мало, и вам интересно как сделать лазер в домашних условиях из подручных средств с достаточно большой мощностью, то стоит попробовать более сложный способ его изготовления, используя при этом DVD-RW привод.
Для работы вам понадобятся:
- DVD-RW привод (скорость записи должна составлять не менее 16х);
- аккумулятор ААА, 3 шт.;
- резистор (от двух до пяти Ом);
- коллиматор (заменить можно деталью от дешевой китайской лазерной указки);
- конденсаторы 100 пФ и 100 мФ;
- фонарь светодиодный из стали;
- провода и паяльник.
Ход выполнения работ:
Первое, что нам необходимо, – это лазерный диод. Расположен он в каретке DVD-RW привода. Он имеет больший радиатор, чем обычный инфракрасный диод. Но будьте осторожны, эта деталь является весьма хрупкой. Пока диод не установлен, лучше всего произвести обмотку его вывода проволокой, поскольку он слишком чувствителен к статическому напряжению
Обратите особое внимание на полярность. Если питание подвести неверно – диод тут же выйдет из строя
Соедините детали по следующей схеме: аккумулятор, кнопка включения/выключения, резистор, конденсаторы, лазерный диод. Когда работоспособность конструкции проверена, остается лишь придумать для лазера удобный корпус. Для этих целей вполне подойдет стальной корпус от обычного фонаря. Не забудьте также про коллиматор, ведь именно он превращает излучение в тоненький луч.
Теперь, когда вы знаете, как сделать лазер в домашних условиях, не забывайте о соблюдении техники безопасности, храните его в специальном чехле и не носите с собой, так как правоохранительные органы могут выдвинуть вам претензии по этому поводу.
Смотрите видео: Лазер из DVD привода в домашних условиях и своими руками
Лазерный резак — уникальное приспособление, которое полезно иметь в гараже каждого современного мужчины. Изготовить лазер для резки металла своими руками — несложно, главное соблюдать простые правила. Мощность такого устройства будет небольшой, но есть способы увеличить ее за счет подручных приспособлений. Функционала производственной машины, которая без приукрашивания — может все, самоделкой не достичь. Но для бытовых дел, этот агрегат подойдет очень кстати. Давайте рассмотрим, как его соорудить.
Особенности проведения лазерной эпиляции лица, ног, живота, зоны бикини и других частей тела
Растительность на теле неоднородна, на одних участках волосяная луковица залегает глубоко, на других нет. Также есть зависимость от стадии роста волоса: ранней или зрелой. Эти причины оказывают большое влияние на то, как проходит лазерная эпиляция зоны глубокого бикини или зоны над верхней губой.
Более глубоко волосяные фолликулы залегают на следующих участках:
- область подмышек;
- грудь;
- спина;
- руки;
- бёдра и голени;
- зона бикини.
На этих участках фолликул может залегать на глубине 4 мм, значит, здесь необходим аппарат, работающий на длинных волнах.
Также известно, что при обработке зон бикини и подмышек пациент будет испытывать больше болезненных ощущений, чем при процедуре на ногах , например
Это уже обусловлено тем, что в зоне подмышек и бикини кожа гораздо тоньше, а значит, чувствительнее, чем на спине или ногах.Важно ! Лицо и зона бикини являются зонами, более всего подверженными влиянию гормонов. Это значит, что любой гормональный всплеск в организме может привести к росту волос после процедуры
Проще и легче для косметолога и пациента даётся процедура на участках с неглубоким залеганием фолликула, таких как: лоб, подбородок, зона над верхней губой и щёки. На эти зоны уходит меньше времени, они менее подвержены раздражению и неприятным ощущениям во время процедуры.
Кроме того, данную процедуру можно проводить практически любым типом лазера. Как делают лазерную эпиляцию на более нежных участках, например, в зоне глубокого бикини – чаще всего диодным лазером
. Косметологи рекомендуют его из-за предусмотренной системы охлаждения, частично снимающей неприятные ощущения.
Клиентами косметологических клиник являются не только женщины, многие мужчины испытывают неудобство и стеснение из-за обильной растительности на спине и животе. Пациенты, прибегнувшие к лазерной эпиляции, отзываются о процедуре, как о панацее.
Результат остаётся на долгие годы, процедура практически безболезненна и времени занимает немного. Одна процедура на спине – до полутора часов, на животе – до сорока минут. У женщин, имеющих такие же проблемы, время процедуры для зоны живота – 20 минут, около 30 минут на зону крестца и декольте.
Процесс изготовления лазерного резака
Из компьютерного дисковода нужно извлечь красный диод, который прожигает диск при записи
Обратите внимание, что дисковод должен быть именно пишущим.. После демонтажа верхних крепежей, извлекают каретку с лазером
Для этого аккуратно снимают разъемы и шурупы
После демонтажа верхних крепежей, извлекают каретку с лазером. Для этого аккуратно снимают разъемы и шурупы.
Для извлечения диода необходимо распаять крепления диода и извлечь его. Делать это нужно предельно аккуратно. Диод очень чувствительный и его легко повредить, уронив или резко встряхнув.
- Из лазерной указки извлекают содержащийся в ней диод, и вместо него вставляют красный диод из дисковода. Корпус указки разбирают на две половинки. Старый диод вытряхивают, подковырнув острием ножа. Вместо него помещают красный диод и закрепляют клеем.
- В качестве корпуса лазерного резака проще и удобнее использовать фонарик. В него вставляется верхний фрагмент указки с новым диодом. Стекло фонарика, являющееся для направленного лазерного луча преградой, и части указки надо удалить.
Лазерная указка
На этапе подключения диода к питанию от аккумуляторных батарей важно четко соблюсти полярность
- На последнем этапе проверяют, насколько надежно зафиксированы все элементы лазера, правильно подключены провода, соблюдена полярность и ровно установлен лазер.
Лазерный резак готов. Из-за малой мощности использовать в работе с металлом его нельзя. Но если необходим прибор, режущий бумагу, пластик, полиэтилен и другие подобные материалы, то этот резак вполне подойдет.
Это интересно: Как убрать ржавчину с металла и средства для ее удаления — читаем суть
Процесс изготовления
Чтобы сделать самостоятельно качественный лазер, находясь в естественных домашних условиях, следует взять DVD привод, лазерную указку и корпус AixiZ. Также понадобятся:
- отвертки, оснащенные маленькими наконечниками;
- дрель;
- канцелярский нож;
- ножницы, способные резать листовой металл;
- круглый напильник.
Необходимо раскрутить DVD-привод, поднимая верхнюю панель. Определить, где расположен узел привода каретки лазера. В этом элементе должны находиться пару направляющих для каретки. Выкрутив болты, нужно извлечь эти направляющие и снять каретку. Отключить кабели и разъемы.
После этого, планируя сделать лазер, необходимо разобрать каретку, в которой должны находиться два диода. Первый инфракрасный для чтения, второй красный, служащий для организации прожигания дорожек диска. Последний будет использоваться в работе в последующем процессе.
Этот второй диод, который прикручен несколькими болтиками к плате, следует осторожно оттуда достать. Желательно протестировать его активность, подключив к батарейкам
Диод достать, аккуратно вынуть из корпуса.
После извлечения этого элемента следует взять корпус AixiZ, удалить наклейку и разобрать на две части. Сверху будет расположен лазерный диод. Его необходимо заменить элементом, только что извлеченным из привода.
Ссылки
Лазерные указки давно и прочно вошли в нашу жизнь. Их используют не только в школах и институтах, но и в обучающих центрах для будущих моряков, летчиков и космонавтов. Ведь для того, чтобы показать что-то на доске размером с поле для мини-гольфа, никакой указкой, кроме как лазерной, воспользоваться не удастся.
Также лазерные указки используются в военных операциях для подачи сигналов. На их основе работают коллиматоры-прицелы. Все, наверное, помнят фильмы-боевики и наведенную на лоб жертвы красную точку — это и есть лазерная указка-прицел. Военные указки настраиваются специально для подачи особых команд и напоминают больше лазерный снаряд, чем указку.
Оптика
Выражаясь по-научному, пришло время соорудить простой коллиматор, устройство для получения пучков параллельных световых лучей. Идеальным вариантом для этой цели будет штатная линза, взятая из привода. С её помощью можно получить довольно тонкий луч лазера диаметром около 1 мм. Количества энергии такого луча достаточно, чтобы насквозь прожигать бумагу, ткань и картон в считаные секунды, плавить пластик и выжигать по дереву. Если сфокусировать более тонкий луч, то данным лазером можно резать фанеру и оргстекло. Но настроить и надежно закрепить линзу от привода достаточно сложно из-за ее малого фокусного расстояния.
Намного проще соорудить коллиматор на основе лазерной указки. К тому же в её корпусе можно поместить драйвер и небольшой аккумулятор. На выходе получится луч в диаметре около 1,5 мм меньшего прожигающего действия. В туманную погоду или при обильном снегопаде можно наблюдать неимоверные световые эффекты, направив световой поток в небо.
В заключение хочется добавить несколько фраз об опасности лазерного излучения. Во-первых, никогда не направляйте луч лазера в глаза людей и животных. Это приводит к серьёзным нарушениям зрения. Во-вторых, во время экспериментов с красным лазером надевайте зелёные очки. Они препятствуют прохождению большей части красной составляющей спектра. Количество света, прошедшее сквозь очки, зависит от длины волны излучения. Смотреть со стороны на луч лазера без защитных средств допускается лишь кратковременно. В противном случае может появиться боль в глазах.
Как работает полупроводниковый лазер?
Устройства подобного типа недорогие в производстве, конструкция достаточно массовая. Принцип лазерных (полупроводниковых) диодов основан на использовании классического p-n перехода. Работает такой переход, как и в обычных светодиодах.
Разница в организации излучения: светодиоды излучают «спонтанно», а лазерные диоды «вынужденно».
Общий принцип формирования так называемой «заселенности» квантового излучения выполняется без зеркал. Края кристалла скалываются механическим путем, обеспечивая эффект преломления на торцах, сродни зеркальной поверхности.
Для получения различного типа излучения может использоваться «гомопереход», когда оба полупроводника одинаковые, или «гетеропереход», с разными материалами перехода.
Собственно лазерный диод является доступной радиодеталью. Его можно купить в магазинах, торгующих радиодеталями, а можно извлечь из старого привода DVD-R (DVD-RW).
Важно! Даже простой лазер, используемый в световых указках, может серьезно повредить сетчатку глаза. Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова
Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность
Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова
Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность
Имея в распоряжении такой диод, вы сможете легко изготовить мощный лазер своими руками. Фактически, изделие может быть вовсе бесплатным, или обойдется вам за смешные деньги.
Изготовления самодельного лазерного резака
Для сборки резака понадобятся:
- лазерная указка;
- фонарик;
- CD/DVD-RW – не обязательно новый, главное, чтобы у него работал лазер с приводом;
- инструменты: паяльник и отвертки.
Обратите внимание, что для сборки аппарата лазерной резки требуется пишущий DVD. Его необходимо разобрать и найти каретку с лазером, который пишет и считывает информация с компактного диска
Рядом с кареткой должен находиться красный диод. Его также надо демонтировать при помощи паяльника, потому что он припаян к схеме в плато. Кстати, с диодом надо обращаться аккуратно, встряхивать его, ронять, ударять и так далее нельзя.
Теперь вот какой момент – лазерный резак (он же диод) потребляет больше тока, чем диод лазерной линейки. Поэтому необходимо позаботиться о том, чтобы этого тока было больше. Здесь несколько вариантов, но так как был приготовлен фонарик, то будут для питания диода использоваться его батарейки. Батарейка в лазерной указке меньше, и она одна.
Теперь можно переходить к сборке лазерного резака.
Разбирается лазерная указка.
Из нее извлекается свой диод, а на его место устанавливается диод, демонтированный из DVD .
Теперь необходимо провести подключение к новому более мощному источнику питания. Для этого переднюю часть указки устанавливают в фонарик, сняв с него предварительно линзу. Она закрепляется на приборе при помощи прижимной гайки, накручиваемой по резьбе.
Диод подключается проводами от клемм, которые соединяются с батарейками
Здесь важно не перепутать полярность подключения.
В принципе, все готово. Лазерный миниатюрный резак можно использовать.
Конечно, им резать металл не получится, а вот бумага, полимерные пленки м прожигаются. Даже спички таким приспособлением можно поджигать.
